UE: Administration Réseau
Responsable
M. AWE SAMALNA DENIS
Ecole Nationale Supérieure Polytechnique de Maroua
Département d’Informatique et Télécommunications
©Awe S.D., Novembre 2022
denischef4@gmail.com
Informations Générales sur l’UE
1. Temps Imparti
 Cours Magistral: 15h
 Travaux Diriges: 10h
 Travaux Pratiques: 15h
 Travaux Personnels Encadres: 5h
2. Recommandations
 Soyez très attentifs pendant le Cours Magistral
 Soyez créatifs et appliqués dans les travaux personnels encadrés et les travaux pratiques
 Les recherches personnelles seront très appréciées
Nombre de crédits de l'UE : 3
Code de l’UE : TELE 355/ITE 315
UE valable pour le semestre 5
1/83
Informations Générales sur l’UE

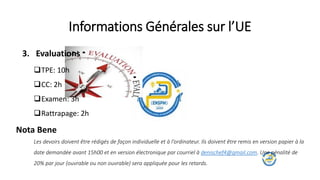

3. Evaluations
TPE: 10h
CC: 2h
Examen: 3h
Rattrapage: 2h
Nota Bene
Les devoirs doivent être rédigés de façon individuelle et à l’ordinateur. Ils doivent être remis en version papier à la
date demandée avant 15h00 et en version électronique par courriel à denischef4@gmail.com. Une pénalité de
20% par jour (ouvrable ou non ouvrable) sera appliquée pour les retards.
Informations Générales sur l’UE

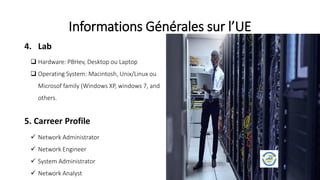

4. Lab
 Hardware: PBHev, Desktop ou Laptop
 Operating System: Macintosh, Unix/Linux ou
Microsof family (Windows XP, windows 7, and
others.
5. Carreer Profile
 Network Administrator
 Network Engineer
 System Administrator
 Network Analyst
Description de l’UE
Rappels
 Réseaux informatiques
 Les supports de transmissions
 Les supports de connexions
 Les protocoles
 Modes d’adressages et types d’adresses IP
 Les serveurs
 Systèmes et outils de supervision et de
surveillance
 Introduction à la métrologie

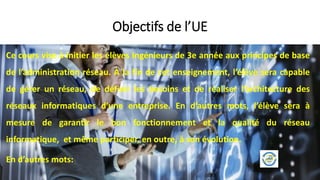

Ce cours vise à initier les élèves Ingénieurs de 3e année aux principes de base
de l’administration réseau. À la fin de cet enseignement, l’élève sera capable
de gérer un réseau, de définir les besoins et de réaliser l’architecture des
réseaux informatiques d’une entreprise. En d’autres mots, l’élève sera à
mesure de garantir le bon fonctionnement et la qualité du réseau
informatique, et même participer, en outre, à son évolution.
En d’autres mots:
Objectifs de l’UE
Comprendre le fonctionnement des applications d’Internet,
Mettre en œuvre, installer et configurer les applications d’Internet permettant
l’administration d’un réseau local, la gestion des utilisateurs et de leurs fichiers, le
nommage des machines, la messagerie électronique,
Savoir installer et administrer un réseau local avec les services classiques associés à
la gestion des utilisateurs et de leurs fichiers avec les systèmes Unix et Windows,
Savoir mettre en place la redondance dans ces systèmes et en comprendre les
mécanismes,
Etre capable d’identifier les limites d’une solution dans un contexte de production.
Objectifs de l’UE

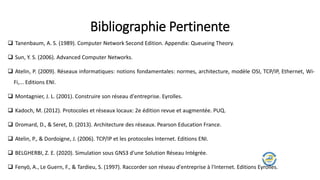

 Tanenbaum, A. S. (1989). Computer Network Second Edition. Appendix: Queueing Theory.
 Sun, Y. S. (2006). Advanced Computer Networks.
 Atelin, P. (2009). Réseaux informatiques: notions fondamentales: normes, architecture, modèle OSI, TCP/IP, Ethernet, Wi-
Fi,... Editions ENI.
 Montagnier, J. L. (2001). Construire son réseau d'entreprise. Eyrolles.
 Kadoch, M. (2012). Protocoles et réseaux locaux: 2e édition revue et augmentée. PUQ.
 Dromard, D., & Seret, D. (2013). Architecture des réseaux. Pearson Education France.
 Atelin, P., & Dordoigne, J. (2006). TCP/IP et les protocoles Internet. Editions ENI.
 BELGHERBI, Z. E. (2020). Simulation sous GNS3 d'une Solution Réseau Intégrée.
 Fenyö, A., Le Guern, F., & Tardieu, S. (1997). Raccorder son réseau d'entreprise à l'Internet. Editions Eyrolles.
Bibliographie Pertinente

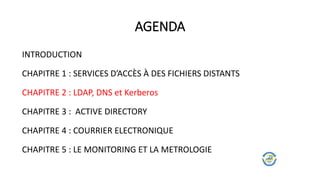

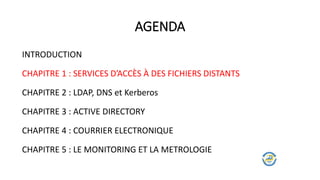

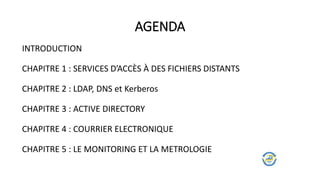

AGENDA
INTRODUCTION
CHAPITRE 1 : SERVICES D’ACCÈS À DES FICHIERS DISTANTS

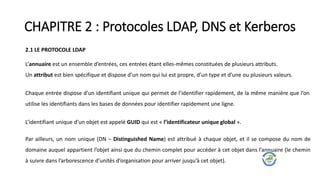

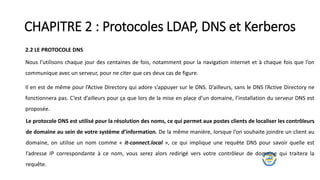

CHAPITRE 2 : LDAP, DNS et Kerberos

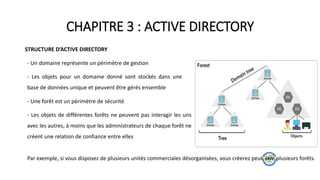

CHAPITRE 3 : ACTIVE DIRECTORY

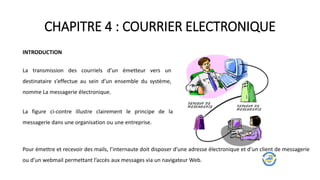

CHAPITRE 4 : COURRIER ELECTRONIQUE

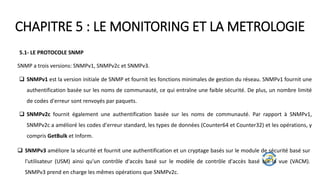

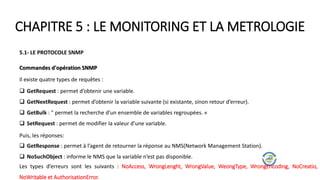

CHAPITRE 5 : LE MONITORING ET LA METROLOGIE

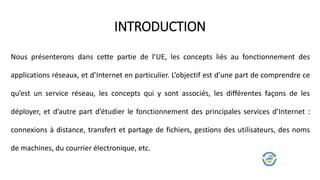

Nous présenterons dans cette partie de l’UE, les concepts liés au fonctionnement des
applications réseaux, et d’Internet en particulier. L’objectif est d’une part de comprendre ce
qu’est un service réseau, les concepts qui y sont associés, les différentes façons de les
déployer, et d’autre part d’étudier le fonctionnement des principales services d’Internet :
connexions à distance, transfert et partage de fichiers, gestions des utilisateurs, des noms
de machines, du courrier électronique, etc.
INTRODUCTION

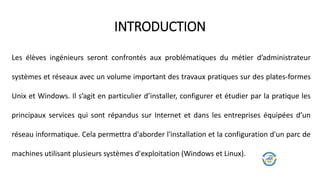

Les élèves ingénieurs seront confrontés aux problématiques du métier d’administrateur
systèmes et réseaux avec un volume important des travaux pratiques sur des plates-formes
Unix et Windows. Il s’agit en particulier d’installer, configurer et étudier par la pratique les
principaux services qui sont répandus sur Internet et dans les entreprises équipées d’un
réseau informatique. Cela permettra d'aborder l'installation et la configuration d'un parc de
machines utilisant plusieurs systèmes d'exploitation (Windows et Linux).
INTRODUCTION

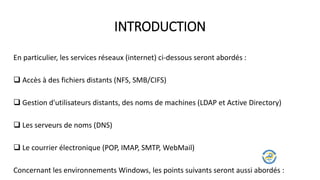

En particulier, les services réseaux (internet) ci-dessous seront abordés :
 Accès à des fichiers distants (NFS, SMB/CIFS)
 Gestion d'utilisateurs distants, des noms de machines (LDAP et Active Directory)
 Les serveurs de noms (DNS)
 Le courrier électronique (POP, IMAP, SMTP, WebMail)
Concernant les environnements Windows, les points suivants seront aussi abordés :
INTRODUCTION

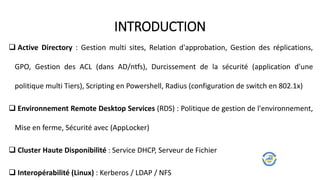

 Active Directory : Gestion multi sites, Relation d'approbation, Gestion des réplications,
GPO, Gestion des ACL (dans AD/ntfs), Durcissement de la sécurité (application d'une
politique multi Tiers), Scripting en Powershell, Radius (configuration de switch en 802.1x)
 Environnement Remote Desktop Services (RDS) : Politique de gestion de l'environnement,
Mise en ferme, Sécurité avec (AppLocker)
 Cluster Haute Disponibilité : Service DHCP, Serveur de Fichier
 Interopérabilité (Linux) : Kerberos / LDAP / NFS
INTRODUCTION

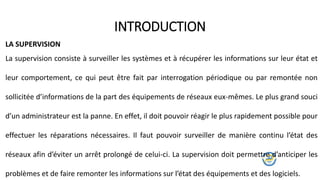

La supervision consiste à surveiller les systèmes et à récupérer les informations sur leur état et
leur comportement, ce qui peut être fait par interrogation périodique ou par remontée non
sollicitée d’informations de la part des équipements de réseaux eux-mêmes. Le plus grand souci
d’un administrateur est la panne. En effet, il doit pouvoir réagir le plus rapidement possible pour
effectuer les réparations nécessaires. Il faut pouvoir surveiller de manière continu l’état des
réseaux afin d’éviter un arrêt prolongé de celui-ci. La supervision doit permettre d’anticiper les
problèmes et de faire remonter les informations sur l’état des équipements et des logiciels.
INTRODUCTION
LA SUPERVISION
Des lors que la taille du réseau informatique devient importante, la supervision va devenir très

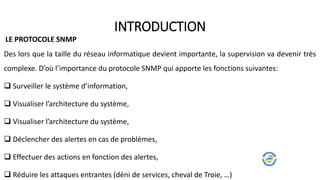

complexe. D’où l’importance du protocole SNMP qui apporte les fonctions suivantes:
 Surveiller le système d’information,
 Visualiser l’architecture du système,
 Visualiser l’architecture du système,
 Déclencher des alertes en cas de problèmes,
 Effectuer des actions en fonction des alertes,
 Réduire les attaques entrantes (déni de services, cheval de Troie, …)
INTRODUCTION
LE PROTOCOLE SNMP

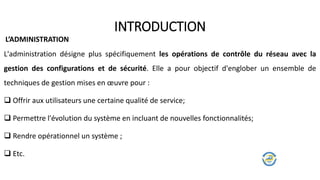

L'administration désigne plus spécifiquement les opérations de contrôle du réseau avec la
gestion des configurations et de sécurité. Elle a pour objectif d'englober un ensemble de
techniques de gestion mises en œuvre pour :
 Offrir aux utilisateurs une certaine qualité de service;
 Permettre l'évolution du système en incluant de nouvelles fonctionnalités;
 Rendre opérationnel un système ;
 Etc.
INTRODUCTION
L’ADMINISTRATION

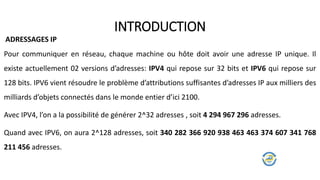

Pour communiquer en réseau, chaque machine ou hôte doit avoir une adresse IP unique. Il
existe actuellement 02 versions d’adresses: IPV4 qui repose sur 32 bits et IPV6 qui repose sur
128 bits. IPV6 vient résoudre le problème d’attributions suffisantes d’adresses IP aux milliers des
milliards d’objets connectés dans le monde entier d’ici 2100.
Avec IPV4, l’on a la possibilité de générer 2^32 adresses , soit 4 294 967 296 adresses.
Quand avec IPV6, on aura 2^128 adresses, soit 340 282 366 920 938 463 463 374 607 341 768
211 456 adresses.
INTRODUCTION
ADRESSAGES IP
INTRODUCTION

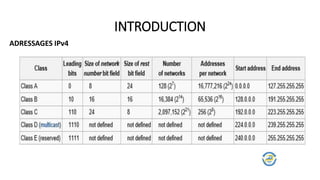

ADRESSAGES IPv4
INTRODUCTION

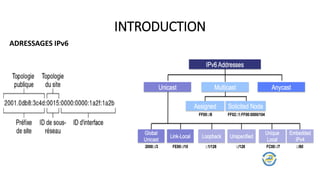

ADRESSAGES IPv6
AGENDA
INTRODUCTION
CHAPITRE 1 : SERVICES D’ACCÈS À DES FICHIERS DISTANTS
CHAPITRE 2 : LDAP, DNS et Kerberos
CHAPITRE 3 : ACTIVE DIRECTORY
CHAPITRE 4 : COURRIER ELECTRONIQUE
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS,
SMB/CIFS
INTRODUCTION

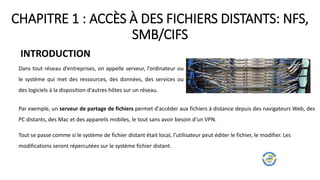

Dans tout réseau d’entreprises, on appelle serveur, l’ordinateur ou
le système qui met des ressources, des données, des services ou
des logiciels à la disposition d'autres hôtes sur un réseau.
Par exemple, un serveur de partage de fichiers permet d'accéder aux fichiers à distance depuis des navigateurs Web, des
PC distants, des Mac et des appareils mobiles, le tout sans avoir besoin d'un VPN.
Tout se passe comme si le système de fichier distant était local, l’utilisateur peut éditer le fichier, le modifier. Les
modifications seront répercutées sur le système fichier distant.
CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS,
SMB/CIFS
INTRODUCTION
Différentes possibilités existent pour l’accès aux fichiers distribués, et les plus répandus sont :
 NFS (Network File System)
 SMB/CIFS (Server Message Block/Common Internet File System)
CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS,
SMB/CIFS

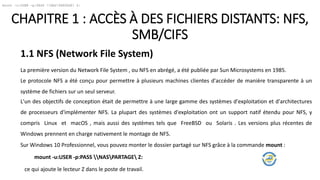

1.1 NFS (Network File System)
La première version du Network File System , ou NFS en abrégé, a été publiée par Sun Microsystems en 1985.
Le protocole NFS a été conçu pour permettre à plusieurs machines clientes d'accéder de manière transparente à un
système de fichiers sur un seul serveur.
L'un des objectifs de conception était de permettre à une large gamme des systèmes d'exploitation et d'architectures
de processeurs d'implémenter NFS. La plupart des systèmes d'exploitation ont un support natif étendu pour NFS, y
compris Linux et macOS , mais aussi des systèmes tels que FreeBSD ou Solaris . Les versions plus récentes de
Windows prennent en charge nativement le montage de NFS.
Sur Windows 10 Professionnel, vous pouvez monter le dossier partagé sur NFS grâce à la commande mount :
mount -u:USER -p:PASS NASPARTAGE Z:
mount -u:USER -p:PASS NASPARTAGE Z:
ce qui ajoute le lecteur Z dans le poste de travail.
CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS,
SMB/CIFS
1.1 NFS (Network File System)

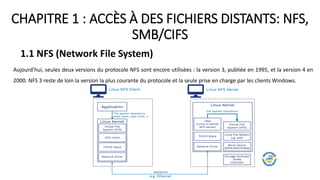

Aujourd'hui, seules deux versions du protocole NFS sont encore utilisées : la version 3, publiée en 1995, et la version 4 en
2000. NFS 3 reste de loin la version la plus courante du protocole et la seule prise en charge par les clients Windows.
CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS,
SMB/CIFS
1.1 NFS (Network File System)

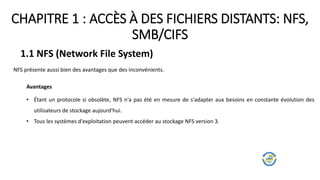

NFS présente aussi bien des avantages que des inconvénients.
Avantages
• Étant un protocole si obsolète, NFS n'a pas été en mesure de s'adapter aux besoins en constante évolution des
utilisateurs de stockage aujourd'hui.
• Tous les systèmes d'exploitation peuvent accéder au stockage NFS version 3.
CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS,
SMB/CIFS
1.1 NFS (Network File System)

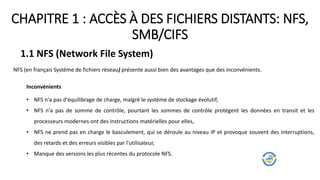

NFS (en français Système de fichiers réseau) présente aussi bien des avantages que des inconvénients.
Inconvénients
• NFS n'a pas d'équilibrage de charge, malgré le système de stockage évolutif,
• NFS n'a pas de somme de contrôle, pourtant les sommes de contrôle protègent les données en transit et les
processeurs modernes ont des instructions matérielles pour elles,
• NFS ne prend pas en charge le basculement, qui se déroule au niveau IP et provoque souvent des interruptions,
des retards et des erreurs visibles par l'utilisateur,
• Manque des versions les plus récentes du protocole NFS.
CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS,
SMB/CIFS

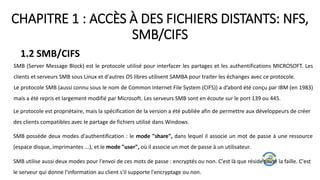

1.2 SMB/CIFS
SMB (Server Message Block) est le protocole utilisé pour interfacer les partages et les authentifications MICROSOFT. Les
clients et serveurs SMB sous Linux et d'autres OS libres utilisent SAMBA pour traiter les échanges avec ce protocole.
Le protocole SMB (aussi connu sous le nom de Common Internet File System (CIFS)) a d’abord été conçu par IBM (en 1983)
mais a été repris et largement modifié par Microsoft. Les serveurs SMB sont en écoute sur le port 139 ou 445.
Le protocole est propriétaire, mais la spécification de la version a été publiée afin de permettre aux développeurs de créer
des clients compatibles avec le partage de fichiers utilisé dans Windows.
SMB possède deux modes d'authentification : le mode "share", dans lequel il associe un mot de passe à une ressource
(espace disque, imprimantes ...), et le mode "user", où il associe un mot de passe à un utilisateur.
SMB utilise aussi deux modes pour l'envoi de ces mots de passe : encryptés ou non. C'est là que réside toute la faille. C'est
le serveur qui donne l'information au client s'il supporte l'encryptage ou non.
CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS,
SMB/CIFS
1.2 SMB/CIFS

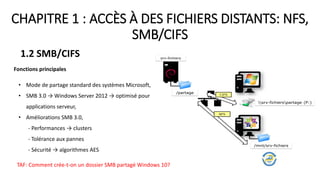

Fonctions principales
• Mode de partage standard des systèmes Microsoft,
• SMB 3.0 → Windows Server 2012 → optimisé pour
applications serveur,
• Améliorations SMB 3.0,
- Performances → clusters
- Tolérance aux pannes
- Sécurité → algorithmes AES
TAF: Comment crée-t-on un dossier SMB partagé Windows 10?
CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS,
SMB/CIFS et DAFS
1.2 SMB/CIFS

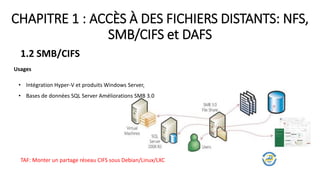

Usages
• Intégration Hyper-V et produits Windows Server,
• Bases de données SQL Server Améliorations SMB 3.0
TAF: Monter un partage réseau CIFS sous Debian/Linux/LXC
CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS,
SMB/CIFS et DAFS

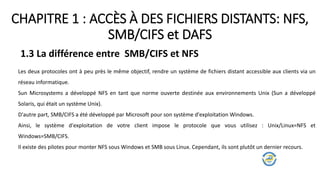

1.3 La différence entre SMB/CIFS et NFS
Les deux protocoles ont à peu près le même objectif, rendre un système de fichiers distant accessible aux clients via un
réseau informatique.
Sun Microsystems a développé NFS en tant que norme ouverte destinée aux environnements Unix (Sun a développé
Solaris, qui était un système Unix).
D'autre part, SMB/CIFS a été développé par Microsoft pour son système d'exploitation Windows.
Ainsi, le système d'exploitation de votre client impose le protocole que vous utilisez : Unix/Linux=NFS et
Windows=SMB/CIFS.
Il existe des pilotes pour monter NFS sous Windows et SMB sous Linux. Cependant, ils sont plutôt un dernier recours.
AGENDA
INTRODUCTION
CHAPITRE 1 : SERVICES D’ACCÈS À DES FICHIERS DISTANTS
CHAPITRE 2 : LDAP, DNS et Kerberos
CHAPITRE 3 : ACTIVE DIRECTORY
CHAPITRE 4 : COURRIER ELECTRONIQUE
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos

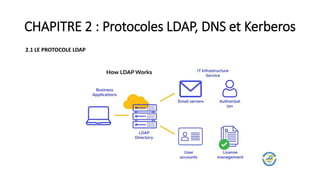

2.1 LE PROTOCOLE LDAP

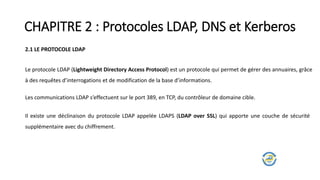

Le protocole LDAP (Lightweight Directory Access Protocol) est un protocole qui permet de gérer des annuaires, grâce
à des requêtes d’interrogations et de modification de la base d’informations.
Les communications LDAP s’effectuent sur le port 389, en TCP, du contrôleur de domaine cible.
Il existe une déclinaison du protocole LDAP appelée LDAPS (LDAP over SSL) qui apporte une couche de sécurité
supplémentaire avec du chiffrement.
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos
2.1 LE PROTOCOLE LDAP
L’annuaire est un ensemble d’entrées, ces entrées étant elles-mêmes constituées de plusieurs attributs.
Un attribut est bien spécifique et dispose d’un nom qui lui est propre, d’un type et d’une ou plusieurs valeurs.
Chaque entrée dispose d’un identifiant unique qui permet de l’identifier rapidement, de la même manière que l’on
utilise les identifiants dans les bases de données pour identifier rapidement une ligne.
L’identifiant unique d’un objet est appelé GUID qui est « l’identificateur unique global ».
Par ailleurs, un nom unique (DN – Distinguished Name) est attribué à chaque objet, et il se compose du nom de
domaine auquel appartient l’objet ainsi que du chemin complet pour accéder à cet objet dans l’annuaire (le chemin
à suivre dans l’arborescence d’unités d’organisation pour arriver jusqu’à cet objet).
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos
2.1 LE PROTOCOLE LDAP

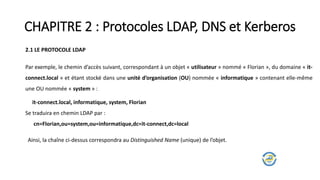

Par exemple, le chemin d’accès suivant, correspondant à un objet « utilisateur » nommé « Florian », du domaine « it-
connect.local » et étant stocké dans une unité d’organisation (OU) nommée « informatique » contenant elle-même
une OU nommée « system » :
it-connect.local, informatique, system, Florian
Se traduira en chemin LDAP par :
cn=Florian,ou=system,ou=informatique,dc=it-connect,dc=local
Ainsi, la chaîne ci-dessus correspondra au Distinguished Name (unique) de l’objet.
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos
2.1 LE PROTOCOLE LDAP

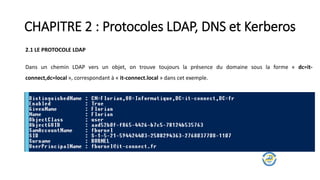

Dans un chemin LDAP vers un objet, on trouve toujours la présence du domaine sous la forme « dc=it-
connect,dc=local », correspondant à « it-connect.local » dans cet exemple.
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos
2.1 LE PROTOCOLE LDAP
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos
2.2 LE PROTOCOLE DNS
Nous l’utilisons chaque jour des centaines de fois, notamment pour la navigation internet et à chaque fois que l’on
communique avec un serveur, pour ne citer que ces deux cas de figure.
Il en est de même pour l’Active Directory qui adore s’appuyer sur le DNS. D’ailleurs, sans le DNS l’Active Directory ne
fonctionnera pas. C’est d’ailleurs pour ça que lors de la mise en place d’un domaine, l’installation du serveur DNS est
proposée.
Le protocole DNS est utilisé pour la résolution des noms, ce qui permet aux postes clients de localiser les contrôleurs
de domaine au sein de votre système d’information. De la même manière, lorsque l’on souhaite joindre un client au
domaine, on utilise un nom comme « it-connect.local », ce qui implique une requête DNS pour savoir quelle est
l’adresse IP correspondante à ce nom, vous serez alors redirigé vers votre contrôleur de domaine qui traitera la
requête.
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos
2.2 LE PROTOCOLE DNS

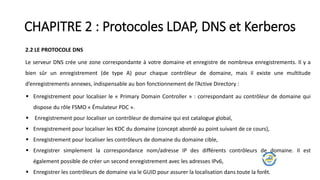

Le serveur DNS crée une zone correspondante à votre domaine et enregistre de nombreux enregistrements. Il y a
bien sûr un enregistrement (de type A) pour chaque contrôleur de domaine, mais il existe une multitude
d’enregistrements annexes, indispensable au bon fonctionnement de l’Active Directory :
 Enregistrement pour localiser le « Primary Domain Controller » : correspondant au contrôleur de domaine qui
dispose du rôle FSMO « Émulateur PDC ».
 Enregistrement pour localiser un contrôleur de domaine qui est catalogue global,
 Enregistrement pour localiser les KDC du domaine (concept abordé au point suivant de ce cours),
 Enregistrement pour localiser les contrôleurs de domaine du domaine cible,
 Enregistrer simplement la correspondance nom/adresse IP des différents contrôleurs de domaine. Il est
également possible de créer un second enregistrement avec les adresses IPv6,
 Enregistrer les contrôleurs de domaine via le GUID pour assurer la localisation dans toute la forêt.
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos
2.2 LE PROTOCOLE DNS

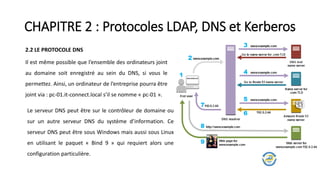

Il est même possible que l’ensemble des ordinateurs joint
au domaine soit enregistré au sein du DNS, si vous le
permettez. Ainsi, un ordinateur de l’entreprise pourra être
joint via : pc-01.it-connect.local s’il se nomme « pc-01 ».
Le serveur DNS peut être sur le contrôleur de domaine ou
sur un autre serveur DNS du système d’information. Ce
serveur DNS peut être sous Windows mais aussi sous Linux
en utilisant le paquet « Bind 9 » qui requiert alors une
configuration particulière.
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos

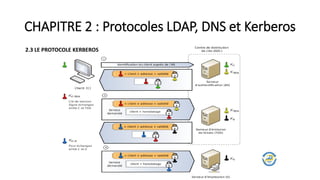

2.3 LE PROTOCOLE KERBEROS

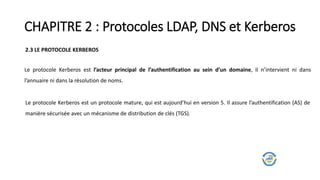

Le protocole Kerberos est l’acteur principal de l’authentification au sein d’un domaine, il n’intervient ni dans
l’annuaire ni dans la résolution de noms.
Le protocole Kerberos est un protocole mature, qui est aujourd’hui en version 5. Il assure l’authentification (AS) de
manière sécurisée avec un mécanisme de distribution de clés (TGS).
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos
2.3 LE PROTOCOLE KERBEROS

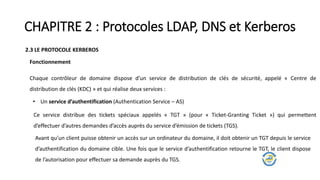

Chaque contrôleur de domaine dispose d’un service de distribution de clés de sécurité, appelé « Centre de
distribution de clés (KDC) » et qui réalise deux services :
• Un service d’authentification (Authentication Service – AS)
Fonctionnement
Ce service distribue des tickets spéciaux appelés « TGT » (pour « Ticket-Granting Ticket ») qui permettent
d’effectuer d’autres demandes d’accès auprès du service d’émission de tickets (TGS).
Avant qu’un client puisse obtenir un accès sur un ordinateur du domaine, il doit obtenir un TGT depuis le service
d’authentification du domaine cible. Une fois que le service d’authentification retourne le TGT, le client dispose
de l’autorisation pour effectuer sa demande auprès du TGS.
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos
2.3 LE PROTOCOLE KERBEROS

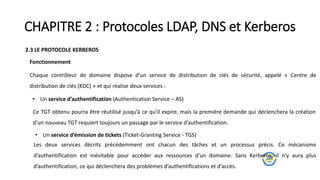

Chaque contrôleur de domaine dispose d’un service de distribution de clés de sécurité, appelé « Centre de
distribution de clés (KDC) » et qui réalise deux services :
• Un service d’authentification (Authentication Service – AS)
Fonctionnement
Ce TGT obtenu pourra être réutilisé jusqu’à ce qu’il expire, mais la première demande qui déclenchera la création
d’un nouveau TGT requiert toujours un passage par le service d’authentification.
• Un service d’émission de tickets (Ticket-Granting Service - TGS)
Ce service distribue des tickets aux clients pour la connexion de la machine du domaine. En fait, quand un client
veut accéder à un ordinateur, il contacte le service d’émission de tickets correspondant au domaine auquel
appartient l’ordinateur, il présente un TGT, et effectue sa demande pour obtenir un ticket d’accès sur cet ordinateur.
On parlera alors de l’obtention d’un ticket TGS.
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos
2.3 LE PROTOCOLE KERBEROS
Chaque contrôleur de domaine dispose d’un service de distribution de clés de sécurité, appelé « Centre de
distribution de clés (KDC) » et qui réalise deux services :
• Un service d’authentification (Authentication Service – AS)
Fonctionnement
Ce TGT obtenu pourra être réutilisé jusqu’à ce qu’il expire, mais la première demande qui déclenchera la création
d’un nouveau TGT requiert toujours un passage par le service d’authentification.
• Un service d’émission de tickets (Ticket-Granting Service - TGS)
Les deux services décrits précédemment ont chacun des tâches et un processus précis. Ce mécanisme
d’authentification est inévitable pour accéder aux ressources d’un domaine. Sans Kerberos, il n’y aura plus
d’authentification, ce qui déclenchera des problèmes d’authentifications et d’accès.
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos
2.3 LE PROTOCOLE KERBEROS

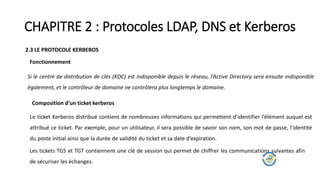

Si le centre de distribution de clés (KDC) est indisponible depuis le réseau, l’Active Directory sera ensuite indisponible
également, et le contrôleur de domaine ne contrôlera plus longtemps le domaine.
Fonctionnement
Composition d’un ticket kerberos
Le ticket Kerberos distribué contient de nombreuses informations qui permettent d’identifier l’élément auquel est
attribué ce ticket. Par exemple, pour un utilisateur, il sera possible de savoir son nom, son mot de passe, l’identité
du poste initial ainsi que la durée de validité du ticket et sa date d’expiration.
Les tickets TGS et TGT contiennent une clé de session qui permet de chiffrer les communications suivantes afin
de sécuriser les échanges.
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos
2.3 LE PROTOCOLE KERBEROS
CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos

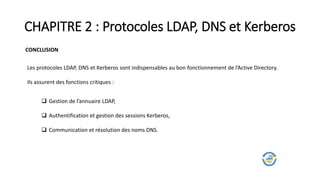

CONCLUSION
Les protocoles LDAP, DNS et Kerberos sont indispensables au bon fonctionnement de l’Active Directory.
Ils assurent des fonctions critiques :
 Gestion de l’annuaire LDAP,
 Authentification et gestion des sessions Kerberos,
 Communication et résolution des noms DNS.
AGENDA
INTRODUCTION
CHAPITRE 1 : SERVICES D’ACCÈS À DES FICHIERS DISTANTS
CHAPITRE 2 : LDAP, DNS et Kerberos
CHAPITRE 3 : ACTIVE DIRECTORY
CHAPITRE 4 : COURRIER ELECTRONIQUE
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE

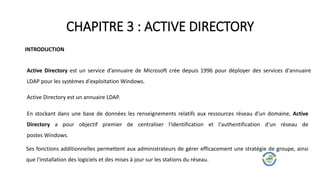

CHAPITRE 3 : ACTIVE DIRECTORY
INTRODUCTION
Active Directory est un service d’annuaire de Microsoft crée depuis 1996 pour déployer des services d'annuaire
LDAP pour les systèmes d'exploitation Windows.
En stockant dans une base de données les renseignements relatifs aux ressources réseau d'un domaine, Active
Directory a pour objectif premier de centraliser l'identification et l'authentification d'un réseau de
postes Windows.
Ses fonctions additionnelles permettent aux administrateurs de gérer efficacement une stratégie de groupe, ainsi
que l'installation des logiciels et des mises à jour sur les stations du réseau.
Active Directory est un annuaire LDAP.
CHAPITRE 3 : ACTIVE DIRECTORY
STRUCTURE D’ACTIVE DIRECTORY

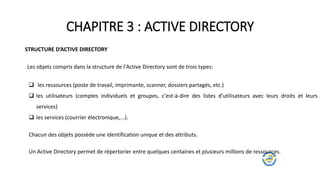

Les objets compris dans la structure de l'Active Directory sont de trois types:
 les ressources (poste de travail, imprimante, scanner, dossiers partagés, etc.)
 les utilisateurs (comptes individuels et groupes, c'est-à-dire des listes d'utilisateurs avec leurs droits et leurs
services)
 les services (courrier électronique,...).
Chacun des objets possède une identification unique et des attributs.
Un Active Directory permet de répertorier entre quelques centaines et plusieurs millions de ressources.
CHAPITRE 3 : ACTIVE DIRECTORY
ORGANISATION D’ACTIVE DIRECTORY

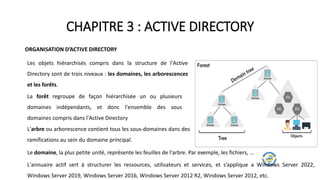

Les objets hiérarchisés compris dans la structure de l'Active
Directory sont de trois niveaux : les domaines, les arborescences
et les forêts.
La forêt regroupe de façon hiérarchisée un ou plusieurs
domaines indépendants, et donc l'ensemble des sous
domaines compris dans l'Active Directory
L'arbre ou arborescence contient tous les sous-domaines dans des
ramifications au sein du domaine principal.
Le domaine, la plus petite unité, représente les feuilles de l'arbre. Par exemple, les fichiers, …
L'annuaire actif sert à structurer les ressources, utilisateurs et services, et s’applique a Windows Server 2022,
Windows Server 2019, Windows Server 2016, Windows Server 2012 R2, Windows Server 2012, etc.
CHAPITRE 3 : ACTIVE DIRECTORY
STRUCTURE D’ACTIVE DIRECTORY
- Un domaine représente un périmètre de gestion
- Les objets pour un domaine donné sont stockés dans une
base de données unique et peuvent être gérés ensemble
- Une forêt est un périmètre de sécurité
- Les objets de différentes forêts ne peuvent pas interagir les uns
avec les autres, à moins que les administrateurs de chaque forêt ne
créent une relation de confiance entre elles
Par exemple, si vous disposez de plusieurs unités commerciales désorganisées, vous créerez peut-être plusieurs forêts.
CHAPITRE 3 : ACTIVE DIRECTORY
COMPOSANTS DE LA BASE DE DONNEES ACTIVE DIRECTORY
Des types d’objets AD, comme
 les utilisateurs, les ordinateurs, les applications, les imprimantes et les dossiers partagés.
Certains objets peuvent contenir d’autres objets, d’où le concept de « hiérarchie » d’Active Directory.
les organisations simplifient souvent leur administration en organisant les objets AD en unités d’organisation et elles
rationalisent la sécurité en plaçant les utilisateurs dans des groupes.
Ces unités d’organisation et groupes sont eux-mêmes des objets stockés dans l’annuaire.
CHAPITRE 3 : ACTIVE DIRECTORY

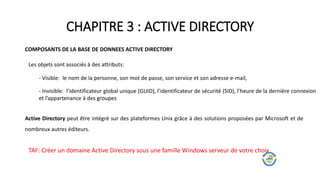

COMPOSANTS DE LA BASE DE DONNEES ACTIVE DIRECTORY
- Visible: le nom de la personne, son mot de passe, son service et son adresse e-mail,
Les objets sont associés à des attributs:
- Invisible: l’identificateur global unique (GUID), l’identificateur de sécurité (SID), l’heure de la dernière connexion
et l’appartenance à des groupes
Active Directory peut être intégré sur des plateformes Unix grâce à des solutions proposées par Microsoft et de
nombreux autres éditeurs.
TAF: Créer un domaine Active Directory sous une famille Windows serveur de votre choix
AGENDA
INTRODUCTION
CHAPITRE 1 : SERVICES D’ACCÈS À DES FICHIERS DISTANTS
CHAPITRE 2 : LDAP, DNS et Kerberos
CHAPITRE 3 : ACTIVE DIRECTORY
CHAPITRE 4 : COURRIER ELECTRONIQUE
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
CHAPITRE 4 : COURRIER ELECTRONIQUE

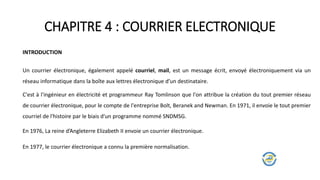

INTRODUCTION
Un courrier électronique, également appelé courriel, mail, est un message écrit, envoyé électroniquement via un
réseau informatique dans la boîte aux lettres électronique d’un destinataire.
En 1976, La reine d’Angleterre Elizabeth II envoie un courrier électronique.
C'est à l'ingénieur en électricité et programmeur Ray Tomlinson que l'on attribue la création du tout premier réseau
de courrier électronique, pour le compte de l'entreprise Bolt, Beranek and Newman. En 1971, il envoie le tout premier
courriel de l'histoire par le biais d'un programme nommé SNDMSG.
En 1977, le courrier électronique a connu la première normalisation.
CHAPITRE 4 : COURRIER ELECTRONIQUE
INTRODUCTION
La transmission des courriels d’un émetteur vers un
destinataire s’effectue au sein d’un ensemble du système,
nomme La messagerie électronique.
La figure ci-contre illustre clairement le principe de la
messagerie dans une organisation ou une entreprise.
Pour émettre et recevoir des mails, l’internaute doit disposer d’une adresse électronique et d’un client de messagerie
ou d’un webmail permettant l’accès aux messages via un navigateur Web.
CHAPITRE 4 : COURRIER ELECTRONIQUE
4.1 Qu’est-ce qu’une adresse de messagerie ?
Une adresse électronique, adresse e-mail ou adresse courriel est une chaîne de caractères permettant de recevoir du
courrier électronique dans une boîte aux lettres électronique.
Une adresse e-mail comprend les trois éléments suivants, dans cet ordre :
 une partie locale, identifiant généralement une personne (djamilatou, kenmoe.marc, isabelle123) ou un nom de
service (info, vente, postmaster)
 le caractère séparateur @ (arobase), signifiant at (« à » ou « chez ») en anglais
 l’adresse du serveur, généralement un nom de domaine identifiant l’entreprise hébergeant la boîte électronique
(exemple.net, exemple.com, exemple.org).
Exemple d’adresse de messagerie: denis.awe@univ-maroua.cm
CHAPITRE 4 : COURRIER ELECTRONIQUE

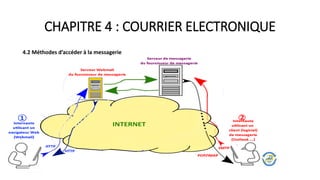

4.2 Méthodes d’accéder à la messagerie
CHAPITRE 4 : COURRIER ELECTRONIQUE
4.2 Méthodes d’accéder à la messagerie

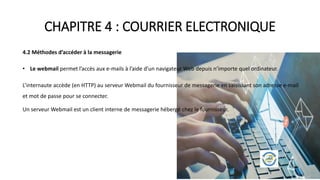

• Le webmail permet l’accès aux e-mails à l’aide d’un navigateur Web depuis n’importe quel ordinateur.
L’internaute accède (en HTTP) au serveur Webmail du fournisseur de messagerie en saisissant son adresse e-mail
et mot de passe pour se connecter.
Un serveur Webmail est un client interne de messagerie hébergé chez le fournisseur.
CHAPITRE 4 : COURRIER ELECTRONIQUE
4.2 Méthodes d’accéder à la messagerie

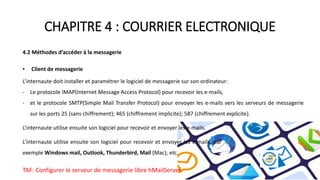

• Client de messagerie
L’internaute doit installer et paramétrer le logiciel de messagerie sur son ordinateur:
- Le protocole IMAP(Internet Message Access Protocol) pour recevoir les e-mails,
- et le protocole SMTP(Simple Mail Transfer Protocol) pour envoyer les e-mails vers les serveurs de messagerie
sur les ports 25 (sans chiffrement); 465 (chiffrement implicite); 587 (chiffrement explicite).
L’internaute utilise ensuite son logiciel pour recevoir et envoyer les e-mails.
L’internaute utilise ensuite son logiciel pour recevoir et envoyer les e-mails, par
exemple Windows mail, Outlook, Thunderbird, Mail (Mac), etc.
TAF: Configurer le serveur de messagerie libre hMailServer.
AGENDA
INTRODUCTION
CHAPITRE 1 : SERVICES D’ACCÈS À DES FICHIERS DISTANTS
CHAPITRE 2 : LDAP, DNS et Kerberos
CHAPITRE 3 : ACTIVE DIRECTORY
CHAPITRE 4 : COURRIER ELECTRONIQUE
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE

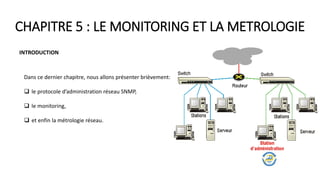

INTRODUCTION
Dans ce dernier chapitre, nous allons présenter brièvement:
 le protocole d’administration réseau SNMP,
 le monitoring,
 et enfin la métrologie réseau.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.1- LE PROTOCOLE SNMP

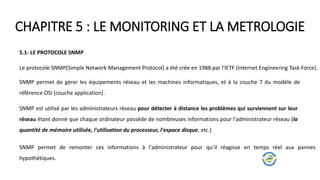

Le protocole SNMP(Simple Network Management Protocol) a été crée en 1988 par l'IETF (Internet Engineering Task Force).
SNMP permet de gérer les équipements réseau et les machines informatiques, et à la couche 7 du modèle de
référence OSI (couche application) .
SNMP est utilisé par les administrateurs réseau pour détecter à distance les problèmes qui surviennent sur leur
réseau étant donné que chaque ordinateur possède de nombreuses informations pour l'administrateur réseau (la
quantité de mémoire utilisée, l'utilisation du processeur, l'espace disque, etc.)
SNMP permet de remonter ces informations à l'administrateur pour qu’il réagisse en temps réel aux pannes
hypothétiques.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.1- LE PROTOCOLE SNMP
Fonctionnement

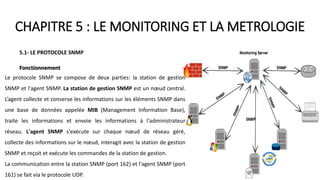

Le protocole SNMP se compose de deux parties: la station de gestion
SNMP et l'agent SNMP. La station de gestion SNMP est un nœud central.
L’agent collecte et conserve les informations sur les éléments SNMP dans
une base de données appelée MIB (Management Information Base),
traite les informations et envoie les informations à l'administrateur
réseau. L'agent SNMP s'exécute sur chaque nœud de réseau géré,
collecte des informations sur le nœud, interagit avec la station de gestion
SNMP et reçoit et exécute les commandes de la station de gestion.
La communication entre la station SNMP (port 162) et l'agent SNMP (port
161) se fait via le protocole UDP.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.1- LE PROTOCOLE SNMP
Structure of Management Information

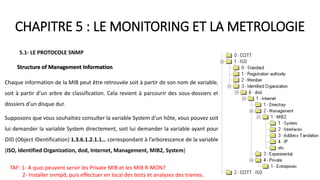

Chaque information de la MIB peut être retrouvée soit à partir de son nom de variable,
soit à partir d’un arbre de classification. Cela revient à parcourir des sous-dossiers et
dossiers d’un disque dur.
Supposons que vous souhaitiez consulter la variable System d’un hôte, vous pouvez soit
lui demander la variable System directement, soit lui demander la variable ayant pour
OID (Object IDentification) 1.3.6.1.2.1.1… correspondant à l’arborescence de la variable
(ISO, Identified Organization, dod, Internet, Management, MIB2, System)
TAF: 1- A quoi peuvent servir les Private MIB et les MIB R-MON?
2- Installer snmpd, puis effectuer en local des tests et analyses des trames.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.1- LE PROTOCOLE SNMP
SNMP a trois versions: SNMPv1, SNMPv2c et SNMPv3.
 SNMPv1 est la version initiale de SNMP et fournit les fonctions minimales de gestion du réseau. SNMPv1 fournit une
authentification basée sur les noms de communauté, ce qui entraîne une faible sécurité. De plus, un nombre limité
de codes d'erreur sont renvoyés par paquets.
 SNMPv2c fournit également une authentification basée sur les noms de communauté. Par rapport à SNMPv1,
SNMPv2c a amélioré les codes d'erreur standard, les types de données (Counter64 et Counter32) et les opérations, y
compris GetBulk et Inform.
 SNMPv3 améliore la sécurité et fournit une authentification et un cryptage basés sur le module de sécurité basé sur
l'utilisateur (USM) ainsi qu'un contrôle d'accès basé sur le modèle de contrôle d'accès basé sur la vue (VACM).
SNMPv3 prend en charge les mêmes opérations que SNMPv2c.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.1- LE PROTOCOLE SNMP

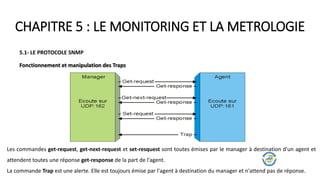

Fonctionnement et manipulation des Traps
Les commandes get-request, get-next-request et set-resquest sont toutes émises par le manager à destination d'un agent et
attendent toutes une réponse get-response de la part de l'agent.
La commande Trap est une alerte. Elle est toujours émise par l'agent à destination du manager et n'attend pas de réponse.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.1- LE PROTOCOLE SNMP

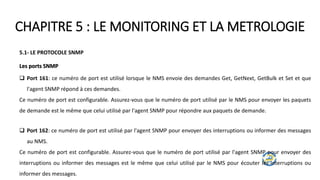

Les ports SNMP
 Port 161: ce numéro de port est utilisé lorsque le NMS envoie des demandes Get, GetNext, GetBulk et Set et que
l'agent SNMP répond à ces demandes.
Ce numéro de port est configurable. Assurez-vous que le numéro de port utilisé par le NMS pour envoyer les paquets
de demande est le même que celui utilisé par l'agent SNMP pour répondre aux paquets de demande.
 Port 162: ce numéro de port est utilisé par l'agent SNMP pour envoyer des interruptions ou informer des messages
au NMS.
Ce numéro de port est configurable. Assurez-vous que le numéro de port utilisé par l'agent SNMP pour envoyer des
interruptions ou informer des messages est le même que celui utilisé par le NMS pour écouter les interruptions ou
informer des messages.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.1- LE PROTOCOLE SNMP

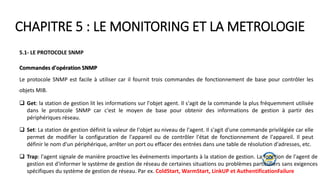

Commandes d'opération SNMP
Le protocole SNMP est facile à utiliser car il fournit trois commandes de fonctionnement de base pour contrôler les
objets MIB.
 Get: la station de gestion lit les informations sur l'objet agent. Il s'agit de la commande la plus fréquemment utilisée
dans le protocole SNMP car c'est le moyen de base pour obtenir des informations de gestion à partir des
périphériques réseau.
 Set: La station de gestion définit la valeur de l'objet au niveau de l'agent. Il s'agit d'une commande privilégiée car elle
permet de modifier la configuration de l'appareil ou de contrôler l'état de fonctionnement de l'appareil. Il peut
définir le nom d'un périphérique, arrêter un port ou effacer des entrées dans une table de résolution d'adresses, etc.
 Trap: l'agent signale de manière proactive les événements importants à la station de gestion. La fonction de l'agent de
gestion est d'informer le système de gestion de réseau de certaines situations ou problèmes particuliers sans exigences
spécifiques du système de gestion de réseau. Par ex. ColdStart, WarmStart, LinkUP et AuthentificationFailure
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.1- LE PROTOCOLE SNMP
Commandes d'opération SNMP
Il existe quatre types de requêtes :
 GetRequest : permet d’obtenir une variable.
 GetNextRequest : permet d’obtenir la variable suivante (si existante, sinon retour d’erreur).
 GetBulk : " permet la recherche d’un ensemble de variables regroupées. «
 SetRequest : permet de modifier la valeur d’une variable.
Puis, les réponses:
 GetResponse : permet à l’agent de retourner la réponse au NMS(Network Management Station).
 NoSuchObject : informe le NMS que la variable n’est pas disponible.
Les types d’erreurs sont les suivants : NoAccess, WrongLenght, WrongValue, WeongType, WrongEncoding, NoCreatio,
NoWritable et AuthorisationError.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.2- LE MONITORING

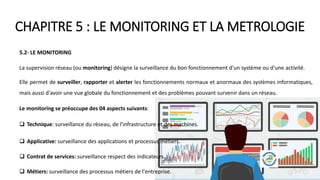

La supervision réseau (ou monitoring) désigne la surveillance du bon fonctionnement d'un système ou d'une activité.
Elle permet de surveiller, rapporter et alerter les fonctionnements normaux et anormaux des systèmes informatiques,
mais aussi d'avoir une vue globale du fonctionnement et des problèmes pouvant survenir dans un réseau.
Le monitoring se préoccupe des 04 aspects suivants:
 Technique: surveillance du réseau, de l'infrastructure et des machines.
 Applicative: surveillance des applications et processus métiers.
 Contrat de services: surveillance respect des indicateurs.
 Métiers: surveillance des processus métiers de l'entreprise.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.2- LE MONITORING
Comment marche-t-il?

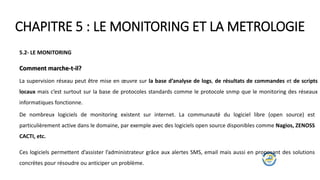

La supervision réseau peut être mise en œuvre sur la base d’analyse de logs, de résultats de commandes et de scripts
locaux mais c’est surtout sur la base de protocoles standards comme le protocole snmp que le monitoring des réseaux
informatiques fonctionne.

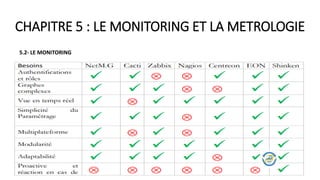

De nombreux logiciels de monitoring existent sur internet. La communauté du logiciel libre (open source) est
particulièrement active dans le domaine, par exemple avec des logiciels open source disponibles comme Nagios, ZENOSS
CACTI, etc.
Ces logiciels permettent d’assister l’administrateur grâce aux alertes SMS, email mais aussi en proposant des solutions
concrètes pour résoudre ou anticiper un problème.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.2- LE MONITORING

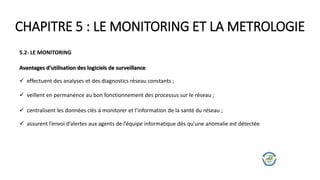

Avantages d’utilisation des logiciels de surveillance
 effectuent des analyses et des diagnostics réseau constants ;
 veillent en permanence au bon fonctionnement des processus sur le réseau ;
 centralisent les données clés à monitorer et l’information de la santé du réseau ;
 assurent l’envoi d’alertes aux agents de l’équipe informatique dès qu’une anomalie est détectée
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.2- LE MONITORING
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE

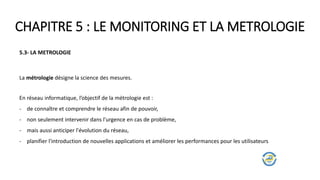

5.3- LA METROLOGIE
La métrologie désigne la science des mesures.
En réseau informatique, l’objectif de la métrologie est :
- de connaître et comprendre le réseau afin de pouvoir,
- non seulement intervenir dans l'urgence en cas de problème,
- mais aussi anticiper l'évolution du réseau,
- planifier l'introduction de nouvelles applications et améliorer les performances pour les utilisateurs
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.3- LA METROLOGIE

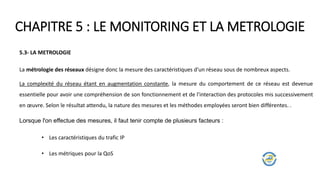

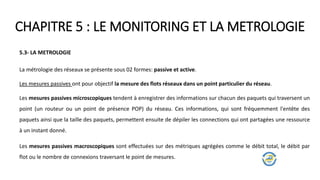

La métrologie des réseaux désigne donc la mesure des caractéristiques d'un réseau sous de nombreux aspects.
La complexité du réseau étant en augmentation constante, la mesure du comportement de ce réseau est devenue
essentielle pour avoir une compréhension de son fonctionnement et de l'interaction des protocoles mis successivement
en œuvre. Selon le résultat attendu, la nature des mesures et les méthodes employées seront bien différentes. .

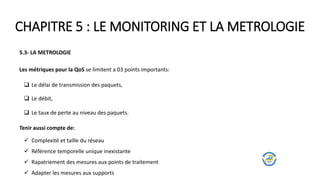

Lorsque l'on effectue des mesures, il faut tenir compte de plusieurs facteurs :
• Les caractéristiques du trafic IP
• Les métriques pour la QoS
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.3- LA METROLOGIE

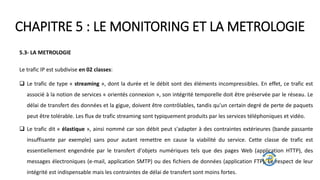

Le trafic IP est subdivise en 02 classes:
 Le trafic de type « streaming », dont la durée et le débit sont des éléments incompressibles. En effet, ce trafic est
associé à la notion de services « orientés connexion », son intégrité temporelle doit être préservée par le réseau. Le
délai de transfert des données et la gigue, doivent être contrôlables, tandis qu'un certain degré de perte de paquets
peut être tolérable. Les flux de trafic streaming sont typiquement produits par les services téléphoniques et vidéo.
 Le trafic dit « élastique », ainsi nommé car son débit peut s'adapter à des contraintes extérieures (bande passante
insuffisante par exemple) sans pour autant remettre en cause la viabilité du service. Cette classe de trafic est
essentiellement engendrée par le transfert d'objets numériques tels que des pages Web (application HTTP), des
messages électroniques (e-mail, application SMTP) ou des fichiers de données (application FTP). Le respect de leur
intégrité est indispensable mais les contraintes de délai de transfert sont moins fortes.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.3- LA METROLOGIE
Les métriques pour la QoS se limitent a 03 points importants:
 Le délai de transmission des paquets,
 Le débit,
 Le taux de perte au niveau des paquets.
Tenir aussi compte de:
 Complexité et taille du réseau
 Référence temporelle unique inexistante
 Rapatriement des mesures aux points de traitement
 Adapter les mesures aux supports
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.3- LA METROLOGIE
La métrologie des réseaux se présente sous 02 formes: passive et active.
Les mesures passives ont pour objectif la mesure des flots réseaux dans un point particulier du réseau.
Les mesures passives macroscopiques sont effectuées sur des métriques agrégées comme le débit total, le débit par
flot ou le nombre de connexions traversant le point de mesures.
Les mesures passives microscopiques tendent à enregistrer des informations sur chacun des paquets qui traversent un
point (un routeur ou un point de présence POP) du réseau. Ces informations, qui sont fréquemment l'entête des
paquets ainsi que la taille des paquets, permettent ensuite de dépiler les connections qui ont partagées une ressource
à un instant donné.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.3- LA METROLOGIE
La métrologie passive est confrontée à plusieurs problèmes :
- Il est nécessaire d'adapter la précision et la capacité de traitement en fonction du débit, car on ne peut mesurer de
la même manière le débit d'un réseau LAN et celui du backbone d'un opérateur.
- Il faudrait avoir la possibilité de corréler les événements de plusieurs traces et de suivre les flux à travers le réseau.
- Il est également nécessaire de trouver un moyen de ramener les données vers les machines d'analyse de façon
efficace et sans trop influer sur le réseau et sa charge.
- Enfin, il se pose un problème juridique lié aux données collectées.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.3- LA METROLOGIE

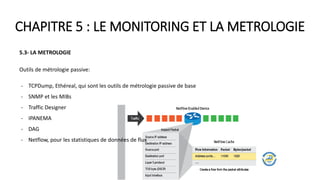

Outils de métrologie passive:
- TCPDump, Ethéreal, qui sont les outils de métrologie passive de base
- SNMP et les MIBs
- Traffic Designer
- IPANEMA
- DAG
- Netflow, pour les statistiques de données de flux
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.3- LA METROLOGIE

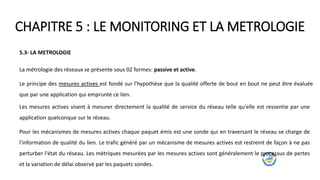

La métrologie des réseaux se présente sous 02 formes: passive et active.
Le principe des mesures actives est fondé sur l'hypothèse que la qualité offerte de bout en bout ne peut être évaluée
que par une application qui emprunte ce lien.
Les mesures actives visent à mesurer directement la qualité de service du réseau telle qu'elle est ressentie par une
application quelconque sur le réseau.
Pour les mécanismes de mesures actives chaque paquet émis est une sonde qui en traversant le réseau se charge de
l'information de qualité du lien. Le trafic généré par un mécanisme de mesures actives est restreint de façon à ne pas
perturber l'état du réseau. Les métriques mesurées par les mesures actives sont généralement le processus de pertes
et la variation de délai observé par les paquets sondes.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.3- LA METROLOGIE

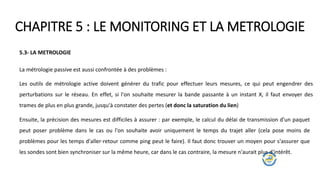

La métrologie passive est aussi confrontée à des problèmes :
Les outils de métrologie active doivent générer du trafic pour effectuer leurs mesures, ce qui peut engendrer des
perturbations sur le réseau. En effet, si l'on souhaite mesurer la bande passante à un instant X, il faut envoyer des
trames de plus en plus grande, jusqu'à constater des pertes (et donc la saturation du lien)
Ensuite, la précision des mesures est difficiles à assurer : par exemple, le calcul du délai de transmission d'un paquet
peut poser problème dans le cas ou l'on souhaite avoir uniquement le temps du trajet aller (cela pose moins de
problèmes pour les temps d'aller-retour comme ping peut le faire). Il faut donc trouver un moyen pour s'assurer que
les sondes sont bien synchroniser sur la même heure, car dans le cas contraire, la mesure n'aurait plus d'intérêt.
CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
5.3- LA METROLOGIE

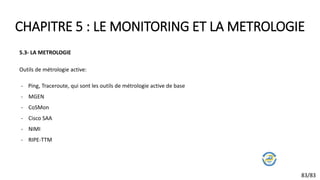

Outils de métrologie active:
- Ping, Traceroute, qui sont les outils de métrologie active de base
- MGEN
- CoSMon
- Cisco SAA
- NIMI
- RIPE-TTM
83/83

Contenu connexe

Tendances

Attaques Informatiques
Attaques InformatiquesAttaques Informatiques
Attaques Informatiques
Sylvain Maret

Cours les technologies WAN
Cours les technologies WANCours les technologies WAN
Cours les technologies WAN
EL AMRI El Hassan

Rapport stage IP-MSAN Tunisie télécom
Rapport stage IP-MSAN Tunisie télécomRapport stage IP-MSAN Tunisie télécom
Rapport stage IP-MSAN Tunisie télécom
Siwar GUEMRI

MISE EN PLACE D’ UN VPN (SITE-TO-SITE) AU SEIN D’ UNE ENTREPRISE : CAS DE LA ...
MISE EN PLACE D’ UN VPN (SITE-TO-SITE) AU SEIN D’ UNE ENTREPRISE : CAS DE LA ...MISE EN PLACE D’ UN VPN (SITE-TO-SITE) AU SEIN D’ UNE ENTREPRISE : CAS DE LA ...
MISE EN PLACE D’ UN VPN (SITE-TO-SITE) AU SEIN D’ UNE ENTREPRISE : CAS DE LA ...
DENAGNON FRANCK ✔

Implémentation de la QoS au sein d'un IP/MPLS - Présentation
Implémentation de la QoS au sein d'un IP/MPLS - PrésentationImplémentation de la QoS au sein d'un IP/MPLS - Présentation
Implémentation de la QoS au sein d'un IP/MPLS - Présentation
Rihab Chebbah

Introduction aux réseaux locaux
 Introduction aux réseaux locaux Introduction aux réseaux locaux
Introduction aux réseaux locaux
Ines Kechiche

Sécurité d’une plateforme VoIP Open Source « Elastix »
Sécurité d’une plateforme VoIP Open Source « Elastix »Sécurité d’une plateforme VoIP Open Source « Elastix »
Sécurité d’une plateforme VoIP Open Source « Elastix »
Yassine Brahmi

Applications Android - cours 11 : Boites de dialogue
Applications Android - cours 11 : Boites de dialogueApplications Android - cours 11 : Boites de dialogue
Applications Android - cours 11 : Boites de dialogue
Ahmed-Chawki Chaouche

Architecture réparties et les services web
Architecture réparties et les services webArchitecture réparties et les services web
Architecture réparties et les services web
CHOUAIB EL HACHIMI

Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Saadaoui Marwen

Systèmes d'Exploitation - chp1-introduction
Systèmes d'Exploitation - chp1-introductionSystèmes d'Exploitation - chp1-introduction
Systèmes d'Exploitation - chp1-introduction
Lilia Sfaxi

Connexion point à point (ppp, hdlc)
Connexion point à point (ppp, hdlc)Connexion point à point (ppp, hdlc)
Connexion point à point (ppp, hdlc)
EL AMRI El Hassan

Tp n 5 linux
Tp n 5 linuxTp n 5 linux
Tp n 5 linux
Amir Souissi

TD_complet_reseau__CISCO__Packet Tracer.pdf
TD_complet_reseau__CISCO__Packet Tracer.pdfTD_complet_reseau__CISCO__Packet Tracer.pdf
TD_complet_reseau__CISCO__Packet Tracer.pdf
Ines Ben Hassine

Methodes d'accès dans les réseaux locaux
Methodes d'accès dans les réseaux locauxMethodes d'accès dans les réseaux locaux
Methodes d'accès dans les réseaux locaux
Ines Kechiche

Windows server 2012 r2
Windows server 2012 r2Windows server 2012 r2
Windows server 2012 r2
Ousmane BADJI

Etude et mise en place d’un VPN
Etude et mise en place d’un VPNEtude et mise en place d’un VPN
Etude et mise en place d’un VPN
Charif Khrichfa

Rapport application chat
Rapport application chatRapport application chat
Rapport application chat
Tbatou sanae

Mise en place d'un reseau securise par Cisco ASA
Mise en place d'un reseau securise par Cisco ASAMise en place d'un reseau securise par Cisco ASA
Mise en place d'un reseau securise par Cisco ASA
Ousmane BADJI


Tendances (20)

Rapport projet
Rapport projetRapport projet
Rapport projet

Attaques Informatiques
Attaques InformatiquesAttaques Informatiques
Attaques Informatiques

Cours les technologies WAN
Cours les technologies WANCours les technologies WAN
Cours les technologies WAN

Rapport stage IP-MSAN Tunisie télécom
Rapport stage IP-MSAN Tunisie télécomRapport stage IP-MSAN Tunisie télécom
Rapport stage IP-MSAN Tunisie télécom

MISE EN PLACE D’ UN VPN (SITE-TO-SITE) AU SEIN D’ UNE ENTREPRISE : CAS DE LA ...
MISE EN PLACE D’ UN VPN (SITE-TO-SITE) AU SEIN D’ UNE ENTREPRISE : CAS DE LA ...MISE EN PLACE D’ UN VPN (SITE-TO-SITE) AU SEIN D’ UNE ENTREPRISE : CAS DE LA ...
MISE EN PLACE D’ UN VPN (SITE-TO-SITE) AU SEIN D’ UNE ENTREPRISE : CAS DE LA ...

Implémentation de la QoS au sein d'un IP/MPLS - Présentation
Implémentation de la QoS au sein d'un IP/MPLS - PrésentationImplémentation de la QoS au sein d'un IP/MPLS - Présentation
Implémentation de la QoS au sein d'un IP/MPLS - Présentation

Introduction aux réseaux locaux
 Introduction aux réseaux locaux Introduction aux réseaux locaux
Introduction aux réseaux locaux

Sécurité d’une plateforme VoIP Open Source « Elastix »
Sécurité d’une plateforme VoIP Open Source « Elastix »Sécurité d’une plateforme VoIP Open Source « Elastix »
Sécurité d’une plateforme VoIP Open Source « Elastix »

Applications Android - cours 11 : Boites de dialogue
Applications Android - cours 11 : Boites de dialogueApplications Android - cours 11 : Boites de dialogue
Applications Android - cours 11 : Boites de dialogue

Architecture réparties et les services web
Architecture réparties et les services webArchitecture réparties et les services web
Architecture réparties et les services web

Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )

Systèmes d'Exploitation - chp1-introduction
Systèmes d'Exploitation - chp1-introductionSystèmes d'Exploitation - chp1-introduction
Systèmes d'Exploitation - chp1-introduction

Connexion point à point (ppp, hdlc)
Connexion point à point (ppp, hdlc)Connexion point à point (ppp, hdlc)
Connexion point à point (ppp, hdlc)

Tp n 5 linux
Tp n 5 linuxTp n 5 linux
Tp n 5 linux

TD_complet_reseau__CISCO__Packet Tracer.pdf
TD_complet_reseau__CISCO__Packet Tracer.pdfTD_complet_reseau__CISCO__Packet Tracer.pdf
TD_complet_reseau__CISCO__Packet Tracer.pdf

Methodes d'accès dans les réseaux locaux
Methodes d'accès dans les réseaux locauxMethodes d'accès dans les réseaux locaux
Methodes d'accès dans les réseaux locaux

Windows server 2012 r2
Windows server 2012 r2Windows server 2012 r2
Windows server 2012 r2

Etude et mise en place d’un VPN
Etude et mise en place d’un VPNEtude et mise en place d’un VPN
Etude et mise en place d’un VPN

Rapport application chat
Rapport application chatRapport application chat
Rapport application chat

Mise en place d'un reseau securise par Cisco ASA
Mise en place d'un reseau securise par Cisco ASAMise en place d'un reseau securise par Cisco ASA
Mise en place d'un reseau securise par Cisco ASA


Similaire à Administration Reseau

resume-theorique-m205-v1-0-62f6e922ce865_2.pdf
resume-theorique-m205-v1-0-62f6e922ce865_2.pdfresume-theorique-m205-v1-0-62f6e922ce865_2.pdf
resume-theorique-m205-v1-0-62f6e922ce865_2.pdf
FootballLovers9

resume-theorique-m205-v2-0-6315ee954ea50 (5).pdf
resume-theorique-m205-v2-0-6315ee954ea50 (5).pdfresume-theorique-m205-v2-0-6315ee954ea50 (5).pdf
resume-theorique-m205-v2-0-6315ee954ea50 (5).pdf
FootballLovers9

Réseau local sous windows 2003 server
Réseau local sous windows 2003 serverRéseau local sous windows 2003 server
Réseau local sous windows 2003 server
Oussama BenGharbi

resume-theorique-m103-v2-1201-620cd6559047b_(1).pptx
resume-theorique-m103-v2-1201-620cd6559047b_(1).pptxresume-theorique-m103-v2-1201-620cd6559047b_(1).pptx
resume-theorique-m103-v2-1201-620cd6559047b_(1).pptx
FootballLovers9

ADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUXADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUX
Monica Waters

Coursrseaux 111019081618-phpapp01
Coursrseaux 111019081618-phpapp01Coursrseaux 111019081618-phpapp01
Coursrseaux 111019081618-phpapp01
Fabrice Enock

Internet-1-intro.pdf
Internet-1-intro.pdfInternet-1-intro.pdf
Internet-1-intro.pdf
Junior724645

Cours6 informatique201801
Cours6 informatique201801Cours6 informatique201801
Cours6 informatique201801
wissem hammouda

Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...
Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...
Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...
DotRiver

Cha1 introduction
Cha1 introductionCha1 introduction
Cha1 introduction
Ens Kouba

administration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptxadministration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptx
EyaSarhani

srep_cours_01.pdf
srep_cours_01.pdfsrep_cours_01.pdf
srep_cours_01.pdf
SamirAwad14

LES RESEAUX INFORMATIQUES.pdf
LES RESEAUX INFORMATIQUES.pdfLES RESEAUX INFORMATIQUES.pdf
LES RESEAUX INFORMATIQUES.pdf
ssuser18776b

Programmation réseau en JAVA
Programmation réseau en JAVAProgrammation réseau en JAVA
Programmation réseau en JAVA
Bachir Benyammi

Introduction_Reseau.pdf
Introduction_Reseau.pdfIntroduction_Reseau.pdf
Introduction_Reseau.pdf
MohamedElbrak2


Similaire à Administration Reseau (20)

resume-theorique-m205-v1-0-62f6e922ce865_2.pdf
resume-theorique-m205-v1-0-62f6e922ce865_2.pdfresume-theorique-m205-v1-0-62f6e922ce865_2.pdf
resume-theorique-m205-v1-0-62f6e922ce865_2.pdf

resume-theorique-m205-v2-0-6315ee954ea50 (5).pdf
resume-theorique-m205-v2-0-6315ee954ea50 (5).pdfresume-theorique-m205-v2-0-6315ee954ea50 (5).pdf
resume-theorique-m205-v2-0-6315ee954ea50 (5).pdf

Réseau local sous windows 2003 server
Réseau local sous windows 2003 serverRéseau local sous windows 2003 server
Réseau local sous windows 2003 server

resume-theorique-m103-v2-1201-620cd6559047b_(1).pptx
resume-theorique-m103-v2-1201-620cd6559047b_(1).pptxresume-theorique-m103-v2-1201-620cd6559047b_(1).pptx
resume-theorique-m103-v2-1201-620cd6559047b_(1).pptx

01 tcpip
01 tcpip01 tcpip
01 tcpip

23508212 vpn
23508212 vpn23508212 vpn
23508212 vpn

ADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUXADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUX

Coursrseaux 111019081618-phpapp01
Coursrseaux 111019081618-phpapp01Coursrseaux 111019081618-phpapp01
Coursrseaux 111019081618-phpapp01

Cours réseaux
Cours réseauxCours réseaux
Cours réseaux

Internet-1-intro.pdf
Internet-1-intro.pdfInternet-1-intro.pdf
Internet-1-intro.pdf

Cours6 informatique201801
Cours6 informatique201801Cours6 informatique201801
Cours6 informatique201801

Offre de service
Offre de serviceOffre de service
Offre de service

Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...
Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...
Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...

Cha1 introduction
Cha1 introductionCha1 introduction
Cha1 introduction

administration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptxadministration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptx

srep_cours_01.pdf
srep_cours_01.pdfsrep_cours_01.pdf
srep_cours_01.pdf

LES RESEAUX INFORMATIQUES.pdf
LES RESEAUX INFORMATIQUES.pdfLES RESEAUX INFORMATIQUES.pdf
LES RESEAUX INFORMATIQUES.pdf

Programmation réseau en JAVA
Programmation réseau en JAVAProgrammation réseau en JAVA
Programmation réseau en JAVA

Administration97
Administration97Administration97
Administration97

Introduction_Reseau.pdf
Introduction_Reseau.pdfIntroduction_Reseau.pdf
Introduction_Reseau.pdf


Dernier

Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
manalishivani8

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf
Institut de l'Elevage - Idele

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf
afigloria194

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf
Institut de l'Elevage - Idele

Présentation Mémoire Cybersecurity .pptx
Présentation Mémoire Cybersecurity .pptxPrésentation Mémoire Cybersecurity .pptx
Présentation Mémoire Cybersecurity .pptx
KODJO10

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf
Institut de l'Elevage - Idele


Dernier (6)

Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf

Présentation Mémoire Cybersecurity .pptx
Présentation Mémoire Cybersecurity .pptxPrésentation Mémoire Cybersecurity .pptx
Présentation Mémoire Cybersecurity .pptx

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf


Administration Reseau

  • 1. UE: Administration Réseau Responsable M. AWE SAMALNA DENIS Ecole Nationale Supérieure Polytechnique de Maroua Département d’Informatique et Télécommunications ©Awe S.D., Novembre 2022 denischef4@gmail.com
  • 2. Informations Générales sur l’UE 1. Temps Imparti  Cours Magistral: 15h  Travaux Diriges: 10h  Travaux Pratiques: 15h  Travaux Personnels Encadres: 5h 2. Recommandations  Soyez très attentifs pendant le Cours Magistral  Soyez créatifs et appliqués dans les travaux personnels encadrés et les travaux pratiques  Les recherches personnelles seront très appréciées Nombre de crédits de l'UE : 3 Code de l’UE : TELE 355/ITE 315 UE valable pour le semestre 5 1/83
  • 3. Informations Générales sur l’UE 3. Evaluations TPE: 10h CC: 2h Examen: 3h Rattrapage: 2h Nota Bene Les devoirs doivent être rédigés de façon individuelle et à l’ordinateur. Ils doivent être remis en version papier à la date demandée avant 15h00 et en version électronique par courriel à denischef4@gmail.com. Une pénalité de 20% par jour (ouvrable ou non ouvrable) sera appliquée pour les retards.
  • 4. Informations Générales sur l’UE 4. Lab  Hardware: PBHev, Desktop ou Laptop  Operating System: Macintosh, Unix/Linux ou Microsof family (Windows XP, windows 7, and others. 5. Carreer Profile  Network Administrator  Network Engineer  System Administrator  Network Analyst
  • 5. Description de l’UE Rappels  Réseaux informatiques  Les supports de transmissions  Les supports de connexions  Les protocoles  Modes d’adressages et types d’adresses IP  Les serveurs  Systèmes et outils de supervision et de surveillance  Introduction à la métrologie
  • 6. Ce cours vise à initier les élèves Ingénieurs de 3e année aux principes de base de l’administration réseau. À la fin de cet enseignement, l’élève sera capable de gérer un réseau, de définir les besoins et de réaliser l’architecture des réseaux informatiques d’une entreprise. En d’autres mots, l’élève sera à mesure de garantir le bon fonctionnement et la qualité du réseau informatique, et même participer, en outre, à son évolution. En d’autres mots: Objectifs de l’UE
  • 7. Comprendre le fonctionnement des applications d’Internet, Mettre en œuvre, installer et configurer les applications d’Internet permettant l’administration d’un réseau local, la gestion des utilisateurs et de leurs fichiers, le nommage des machines, la messagerie électronique, Savoir installer et administrer un réseau local avec les services classiques associés à la gestion des utilisateurs et de leurs fichiers avec les systèmes Unix et Windows, Savoir mettre en place la redondance dans ces systèmes et en comprendre les mécanismes, Etre capable d’identifier les limites d’une solution dans un contexte de production. Objectifs de l’UE
  • 8.  Tanenbaum, A. S. (1989). Computer Network Second Edition. Appendix: Queueing Theory.  Sun, Y. S. (2006). Advanced Computer Networks.  Atelin, P. (2009). Réseaux informatiques: notions fondamentales: normes, architecture, modèle OSI, TCP/IP, Ethernet, Wi- Fi,... Editions ENI.  Montagnier, J. L. (2001). Construire son réseau d'entreprise. Eyrolles.  Kadoch, M. (2012). Protocoles et réseaux locaux: 2e édition revue et augmentée. PUQ.  Dromard, D., & Seret, D. (2013). Architecture des réseaux. Pearson Education France.  Atelin, P., & Dordoigne, J. (2006). TCP/IP et les protocoles Internet. Editions ENI.  BELGHERBI, Z. E. (2020). Simulation sous GNS3 d'une Solution Réseau Intégrée.  Fenyö, A., Le Guern, F., & Tardieu, S. (1997). Raccorder son réseau d'entreprise à l'Internet. Editions Eyrolles. Bibliographie Pertinente
  • 9. AGENDA INTRODUCTION CHAPITRE 1 : SERVICES D’ACCÈS À DES FICHIERS DISTANTS CHAPITRE 2 : LDAP, DNS et Kerberos CHAPITRE 3 : ACTIVE DIRECTORY CHAPITRE 4 : COURRIER ELECTRONIQUE CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
  • 10. Nous présenterons dans cette partie de l’UE, les concepts liés au fonctionnement des applications réseaux, et d’Internet en particulier. L’objectif est d’une part de comprendre ce qu’est un service réseau, les concepts qui y sont associés, les différentes façons de les déployer, et d’autre part d’étudier le fonctionnement des principales services d’Internet : connexions à distance, transfert et partage de fichiers, gestions des utilisateurs, des noms de machines, du courrier électronique, etc. INTRODUCTION
  • 11. Les élèves ingénieurs seront confrontés aux problématiques du métier d’administrateur systèmes et réseaux avec un volume important des travaux pratiques sur des plates-formes Unix et Windows. Il s’agit en particulier d’installer, configurer et étudier par la pratique les principaux services qui sont répandus sur Internet et dans les entreprises équipées d’un réseau informatique. Cela permettra d'aborder l'installation et la configuration d'un parc de machines utilisant plusieurs systèmes d'exploitation (Windows et Linux). INTRODUCTION
  • 12. En particulier, les services réseaux (internet) ci-dessous seront abordés :  Accès à des fichiers distants (NFS, SMB/CIFS)  Gestion d'utilisateurs distants, des noms de machines (LDAP et Active Directory)  Les serveurs de noms (DNS)  Le courrier électronique (POP, IMAP, SMTP, WebMail) Concernant les environnements Windows, les points suivants seront aussi abordés : INTRODUCTION
  • 13.  Active Directory : Gestion multi sites, Relation d'approbation, Gestion des réplications, GPO, Gestion des ACL (dans AD/ntfs), Durcissement de la sécurité (application d'une politique multi Tiers), Scripting en Powershell, Radius (configuration de switch en 802.1x)  Environnement Remote Desktop Services (RDS) : Politique de gestion de l'environnement, Mise en ferme, Sécurité avec (AppLocker)  Cluster Haute Disponibilité : Service DHCP, Serveur de Fichier  Interopérabilité (Linux) : Kerberos / LDAP / NFS INTRODUCTION
  • 14. La supervision consiste à surveiller les systèmes et à récupérer les informations sur leur état et leur comportement, ce qui peut être fait par interrogation périodique ou par remontée non sollicitée d’informations de la part des équipements de réseaux eux-mêmes. Le plus grand souci d’un administrateur est la panne. En effet, il doit pouvoir réagir le plus rapidement possible pour effectuer les réparations nécessaires. Il faut pouvoir surveiller de manière continu l’état des réseaux afin d’éviter un arrêt prolongé de celui-ci. La supervision doit permettre d’anticiper les problèmes et de faire remonter les informations sur l’état des équipements et des logiciels. INTRODUCTION LA SUPERVISION
  • 15. Des lors que la taille du réseau informatique devient importante, la supervision va devenir très complexe. D’où l’importance du protocole SNMP qui apporte les fonctions suivantes:  Surveiller le système d’information,  Visualiser l’architecture du système,  Visualiser l’architecture du système,  Déclencher des alertes en cas de problèmes,  Effectuer des actions en fonction des alertes,  Réduire les attaques entrantes (déni de services, cheval de Troie, …) INTRODUCTION LE PROTOCOLE SNMP
  • 16. L'administration désigne plus spécifiquement les opérations de contrôle du réseau avec la gestion des configurations et de sécurité. Elle a pour objectif d'englober un ensemble de techniques de gestion mises en œuvre pour :  Offrir aux utilisateurs une certaine qualité de service;  Permettre l'évolution du système en incluant de nouvelles fonctionnalités;  Rendre opérationnel un système ;  Etc. INTRODUCTION L’ADMINISTRATION
  • 17. Pour communiquer en réseau, chaque machine ou hôte doit avoir une adresse IP unique. Il existe actuellement 02 versions d’adresses: IPV4 qui repose sur 32 bits et IPV6 qui repose sur 128 bits. IPV6 vient résoudre le problème d’attributions suffisantes d’adresses IP aux milliers des milliards d’objets connectés dans le monde entier d’ici 2100. Avec IPV4, l’on a la possibilité de générer 2^32 adresses , soit 4 294 967 296 adresses. Quand avec IPV6, on aura 2^128 adresses, soit 340 282 366 920 938 463 463 374 607 341 768 211 456 adresses. INTRODUCTION ADRESSAGES IP
  • 20. AGENDA INTRODUCTION CHAPITRE 1 : SERVICES D’ACCÈS À DES FICHIERS DISTANTS CHAPITRE 2 : LDAP, DNS et Kerberos CHAPITRE 3 : ACTIVE DIRECTORY CHAPITRE 4 : COURRIER ELECTRONIQUE CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
  • 21. CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS, SMB/CIFS INTRODUCTION Dans tout réseau d’entreprises, on appelle serveur, l’ordinateur ou le système qui met des ressources, des données, des services ou des logiciels à la disposition d'autres hôtes sur un réseau. Par exemple, un serveur de partage de fichiers permet d'accéder aux fichiers à distance depuis des navigateurs Web, des PC distants, des Mac et des appareils mobiles, le tout sans avoir besoin d'un VPN. Tout se passe comme si le système de fichier distant était local, l’utilisateur peut éditer le fichier, le modifier. Les modifications seront répercutées sur le système fichier distant.
  • 22. CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS, SMB/CIFS INTRODUCTION Différentes possibilités existent pour l’accès aux fichiers distribués, et les plus répandus sont :  NFS (Network File System)  SMB/CIFS (Server Message Block/Common Internet File System)
  • 23. CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS, SMB/CIFS 1.1 NFS (Network File System) La première version du Network File System , ou NFS en abrégé, a été publiée par Sun Microsystems en 1985. Le protocole NFS a été conçu pour permettre à plusieurs machines clientes d'accéder de manière transparente à un système de fichiers sur un seul serveur. L'un des objectifs de conception était de permettre à une large gamme des systèmes d'exploitation et d'architectures de processeurs d'implémenter NFS. La plupart des systèmes d'exploitation ont un support natif étendu pour NFS, y compris Linux et macOS , mais aussi des systèmes tels que FreeBSD ou Solaris . Les versions plus récentes de Windows prennent en charge nativement le montage de NFS. Sur Windows 10 Professionnel, vous pouvez monter le dossier partagé sur NFS grâce à la commande mount : mount -u:USER -p:PASS NASPARTAGE Z: mount -u:USER -p:PASS NASPARTAGE Z: ce qui ajoute le lecteur Z dans le poste de travail.
  • 24. CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS, SMB/CIFS 1.1 NFS (Network File System) Aujourd'hui, seules deux versions du protocole NFS sont encore utilisées : la version 3, publiée en 1995, et la version 4 en 2000. NFS 3 reste de loin la version la plus courante du protocole et la seule prise en charge par les clients Windows.
  • 25. CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS, SMB/CIFS 1.1 NFS (Network File System) NFS présente aussi bien des avantages que des inconvénients. Avantages • Étant un protocole si obsolète, NFS n'a pas été en mesure de s'adapter aux besoins en constante évolution des utilisateurs de stockage aujourd'hui. • Tous les systèmes d'exploitation peuvent accéder au stockage NFS version 3.
  • 26. CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS, SMB/CIFS 1.1 NFS (Network File System) NFS (en français Système de fichiers réseau) présente aussi bien des avantages que des inconvénients. Inconvénients • NFS n'a pas d'équilibrage de charge, malgré le système de stockage évolutif, • NFS n'a pas de somme de contrôle, pourtant les sommes de contrôle protègent les données en transit et les processeurs modernes ont des instructions matérielles pour elles, • NFS ne prend pas en charge le basculement, qui se déroule au niveau IP et provoque souvent des interruptions, des retards et des erreurs visibles par l'utilisateur, • Manque des versions les plus récentes du protocole NFS.
  • 27. CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS, SMB/CIFS 1.2 SMB/CIFS SMB (Server Message Block) est le protocole utilisé pour interfacer les partages et les authentifications MICROSOFT. Les clients et serveurs SMB sous Linux et d'autres OS libres utilisent SAMBA pour traiter les échanges avec ce protocole. Le protocole SMB (aussi connu sous le nom de Common Internet File System (CIFS)) a d’abord été conçu par IBM (en 1983) mais a été repris et largement modifié par Microsoft. Les serveurs SMB sont en écoute sur le port 139 ou 445. Le protocole est propriétaire, mais la spécification de la version a été publiée afin de permettre aux développeurs de créer des clients compatibles avec le partage de fichiers utilisé dans Windows. SMB possède deux modes d'authentification : le mode "share", dans lequel il associe un mot de passe à une ressource (espace disque, imprimantes ...), et le mode "user", où il associe un mot de passe à un utilisateur. SMB utilise aussi deux modes pour l'envoi de ces mots de passe : encryptés ou non. C'est là que réside toute la faille. C'est le serveur qui donne l'information au client s'il supporte l'encryptage ou non.
  • 28. CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS, SMB/CIFS 1.2 SMB/CIFS Fonctions principales • Mode de partage standard des systèmes Microsoft, • SMB 3.0 → Windows Server 2012 → optimisé pour applications serveur, • Améliorations SMB 3.0, - Performances → clusters - Tolérance aux pannes - Sécurité → algorithmes AES TAF: Comment crée-t-on un dossier SMB partagé Windows 10?
  • 29. CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS, SMB/CIFS et DAFS 1.2 SMB/CIFS Usages • Intégration Hyper-V et produits Windows Server, • Bases de données SQL Server Améliorations SMB 3.0 TAF: Monter un partage réseau CIFS sous Debian/Linux/LXC
  • 30. CHAPITRE 1 : ACCÈS À DES FICHIERS DISTANTS: NFS, SMB/CIFS et DAFS 1.3 La différence entre SMB/CIFS et NFS Les deux protocoles ont à peu près le même objectif, rendre un système de fichiers distant accessible aux clients via un réseau informatique. Sun Microsystems a développé NFS en tant que norme ouverte destinée aux environnements Unix (Sun a développé Solaris, qui était un système Unix). D'autre part, SMB/CIFS a été développé par Microsoft pour son système d'exploitation Windows. Ainsi, le système d'exploitation de votre client impose le protocole que vous utilisez : Unix/Linux=NFS et Windows=SMB/CIFS. Il existe des pilotes pour monter NFS sous Windows et SMB sous Linux. Cependant, ils sont plutôt un dernier recours.
  • 31. AGENDA INTRODUCTION CHAPITRE 1 : SERVICES D’ACCÈS À DES FICHIERS DISTANTS CHAPITRE 2 : LDAP, DNS et Kerberos CHAPITRE 3 : ACTIVE DIRECTORY CHAPITRE 4 : COURRIER ELECTRONIQUE CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
  • 32. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.1 LE PROTOCOLE LDAP Le protocole LDAP (Lightweight Directory Access Protocol) est un protocole qui permet de gérer des annuaires, grâce à des requêtes d’interrogations et de modification de la base d’informations. Les communications LDAP s’effectuent sur le port 389, en TCP, du contrôleur de domaine cible. Il existe une déclinaison du protocole LDAP appelée LDAPS (LDAP over SSL) qui apporte une couche de sécurité supplémentaire avec du chiffrement.
  • 33. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.1 LE PROTOCOLE LDAP L’annuaire est un ensemble d’entrées, ces entrées étant elles-mêmes constituées de plusieurs attributs. Un attribut est bien spécifique et dispose d’un nom qui lui est propre, d’un type et d’une ou plusieurs valeurs. Chaque entrée dispose d’un identifiant unique qui permet de l’identifier rapidement, de la même manière que l’on utilise les identifiants dans les bases de données pour identifier rapidement une ligne. L’identifiant unique d’un objet est appelé GUID qui est « l’identificateur unique global ». Par ailleurs, un nom unique (DN – Distinguished Name) est attribué à chaque objet, et il se compose du nom de domaine auquel appartient l’objet ainsi que du chemin complet pour accéder à cet objet dans l’annuaire (le chemin à suivre dans l’arborescence d’unités d’organisation pour arriver jusqu’à cet objet).
  • 34. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.1 LE PROTOCOLE LDAP Par exemple, le chemin d’accès suivant, correspondant à un objet « utilisateur » nommé « Florian », du domaine « it- connect.local » et étant stocké dans une unité d’organisation (OU) nommée « informatique » contenant elle-même une OU nommée « system » : it-connect.local, informatique, system, Florian Se traduira en chemin LDAP par : cn=Florian,ou=system,ou=informatique,dc=it-connect,dc=local Ainsi, la chaîne ci-dessus correspondra au Distinguished Name (unique) de l’objet.
  • 35. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.1 LE PROTOCOLE LDAP Dans un chemin LDAP vers un objet, on trouve toujours la présence du domaine sous la forme « dc=it- connect,dc=local », correspondant à « it-connect.local » dans cet exemple.
  • 36. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.1 LE PROTOCOLE LDAP
  • 37. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.2 LE PROTOCOLE DNS Nous l’utilisons chaque jour des centaines de fois, notamment pour la navigation internet et à chaque fois que l’on communique avec un serveur, pour ne citer que ces deux cas de figure. Il en est de même pour l’Active Directory qui adore s’appuyer sur le DNS. D’ailleurs, sans le DNS l’Active Directory ne fonctionnera pas. C’est d’ailleurs pour ça que lors de la mise en place d’un domaine, l’installation du serveur DNS est proposée. Le protocole DNS est utilisé pour la résolution des noms, ce qui permet aux postes clients de localiser les contrôleurs de domaine au sein de votre système d’information. De la même manière, lorsque l’on souhaite joindre un client au domaine, on utilise un nom comme « it-connect.local », ce qui implique une requête DNS pour savoir quelle est l’adresse IP correspondante à ce nom, vous serez alors redirigé vers votre contrôleur de domaine qui traitera la requête.
  • 38. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.2 LE PROTOCOLE DNS Le serveur DNS crée une zone correspondante à votre domaine et enregistre de nombreux enregistrements. Il y a bien sûr un enregistrement (de type A) pour chaque contrôleur de domaine, mais il existe une multitude d’enregistrements annexes, indispensable au bon fonctionnement de l’Active Directory :  Enregistrement pour localiser le « Primary Domain Controller » : correspondant au contrôleur de domaine qui dispose du rôle FSMO « Émulateur PDC ».  Enregistrement pour localiser un contrôleur de domaine qui est catalogue global,  Enregistrement pour localiser les KDC du domaine (concept abordé au point suivant de ce cours),  Enregistrement pour localiser les contrôleurs de domaine du domaine cible,  Enregistrer simplement la correspondance nom/adresse IP des différents contrôleurs de domaine. Il est également possible de créer un second enregistrement avec les adresses IPv6,  Enregistrer les contrôleurs de domaine via le GUID pour assurer la localisation dans toute la forêt.
  • 39. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.2 LE PROTOCOLE DNS Il est même possible que l’ensemble des ordinateurs joint au domaine soit enregistré au sein du DNS, si vous le permettez. Ainsi, un ordinateur de l’entreprise pourra être joint via : pc-01.it-connect.local s’il se nomme « pc-01 ». Le serveur DNS peut être sur le contrôleur de domaine ou sur un autre serveur DNS du système d’information. Ce serveur DNS peut être sous Windows mais aussi sous Linux en utilisant le paquet « Bind 9 » qui requiert alors une configuration particulière.
  • 40. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.3 LE PROTOCOLE KERBEROS Le protocole Kerberos est l’acteur principal de l’authentification au sein d’un domaine, il n’intervient ni dans l’annuaire ni dans la résolution de noms. Le protocole Kerberos est un protocole mature, qui est aujourd’hui en version 5. Il assure l’authentification (AS) de manière sécurisée avec un mécanisme de distribution de clés (TGS).
  • 41. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.3 LE PROTOCOLE KERBEROS Chaque contrôleur de domaine dispose d’un service de distribution de clés de sécurité, appelé « Centre de distribution de clés (KDC) » et qui réalise deux services : • Un service d’authentification (Authentication Service – AS) Fonctionnement Ce service distribue des tickets spéciaux appelés « TGT » (pour « Ticket-Granting Ticket ») qui permettent d’effectuer d’autres demandes d’accès auprès du service d’émission de tickets (TGS). Avant qu’un client puisse obtenir un accès sur un ordinateur du domaine, il doit obtenir un TGT depuis le service d’authentification du domaine cible. Une fois que le service d’authentification retourne le TGT, le client dispose de l’autorisation pour effectuer sa demande auprès du TGS.
  • 42. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.3 LE PROTOCOLE KERBEROS Chaque contrôleur de domaine dispose d’un service de distribution de clés de sécurité, appelé « Centre de distribution de clés (KDC) » et qui réalise deux services : • Un service d’authentification (Authentication Service – AS) Fonctionnement Ce TGT obtenu pourra être réutilisé jusqu’à ce qu’il expire, mais la première demande qui déclenchera la création d’un nouveau TGT requiert toujours un passage par le service d’authentification. • Un service d’émission de tickets (Ticket-Granting Service - TGS) Ce service distribue des tickets aux clients pour la connexion de la machine du domaine. En fait, quand un client veut accéder à un ordinateur, il contacte le service d’émission de tickets correspondant au domaine auquel appartient l’ordinateur, il présente un TGT, et effectue sa demande pour obtenir un ticket d’accès sur cet ordinateur. On parlera alors de l’obtention d’un ticket TGS.
  • 43. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.3 LE PROTOCOLE KERBEROS Chaque contrôleur de domaine dispose d’un service de distribution de clés de sécurité, appelé « Centre de distribution de clés (KDC) » et qui réalise deux services : • Un service d’authentification (Authentication Service – AS) Fonctionnement Ce TGT obtenu pourra être réutilisé jusqu’à ce qu’il expire, mais la première demande qui déclenchera la création d’un nouveau TGT requiert toujours un passage par le service d’authentification. • Un service d’émission de tickets (Ticket-Granting Service - TGS) Les deux services décrits précédemment ont chacun des tâches et un processus précis. Ce mécanisme d’authentification est inévitable pour accéder aux ressources d’un domaine. Sans Kerberos, il n’y aura plus d’authentification, ce qui déclenchera des problèmes d’authentifications et d’accès.
  • 44. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.3 LE PROTOCOLE KERBEROS Si le centre de distribution de clés (KDC) est indisponible depuis le réseau, l’Active Directory sera ensuite indisponible également, et le contrôleur de domaine ne contrôlera plus longtemps le domaine. Fonctionnement Composition d’un ticket kerberos Le ticket Kerberos distribué contient de nombreuses informations qui permettent d’identifier l’élément auquel est attribué ce ticket. Par exemple, pour un utilisateur, il sera possible de savoir son nom, son mot de passe, l’identité du poste initial ainsi que la durée de validité du ticket et sa date d’expiration. Les tickets TGS et TGT contiennent une clé de session qui permet de chiffrer les communications suivantes afin de sécuriser les échanges.
  • 45. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos 2.3 LE PROTOCOLE KERBEROS
  • 46. CHAPITRE 2 : Protocoles LDAP, DNS et Kerberos CONCLUSION Les protocoles LDAP, DNS et Kerberos sont indispensables au bon fonctionnement de l’Active Directory. Ils assurent des fonctions critiques :  Gestion de l’annuaire LDAP,  Authentification et gestion des sessions Kerberos,  Communication et résolution des noms DNS.
  • 47. AGENDA INTRODUCTION CHAPITRE 1 : SERVICES D’ACCÈS À DES FICHIERS DISTANTS CHAPITRE 2 : LDAP, DNS et Kerberos CHAPITRE 3 : ACTIVE DIRECTORY CHAPITRE 4 : COURRIER ELECTRONIQUE CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
  • 48. CHAPITRE 3 : ACTIVE DIRECTORY INTRODUCTION Active Directory est un service d’annuaire de Microsoft crée depuis 1996 pour déployer des services d'annuaire LDAP pour les systèmes d'exploitation Windows. En stockant dans une base de données les renseignements relatifs aux ressources réseau d'un domaine, Active Directory a pour objectif premier de centraliser l'identification et l'authentification d'un réseau de postes Windows. Ses fonctions additionnelles permettent aux administrateurs de gérer efficacement une stratégie de groupe, ainsi que l'installation des logiciels et des mises à jour sur les stations du réseau. Active Directory est un annuaire LDAP.
  • 49. CHAPITRE 3 : ACTIVE DIRECTORY STRUCTURE D’ACTIVE DIRECTORY Les objets compris dans la structure de l'Active Directory sont de trois types:  les ressources (poste de travail, imprimante, scanner, dossiers partagés, etc.)  les utilisateurs (comptes individuels et groupes, c'est-à-dire des listes d'utilisateurs avec leurs droits et leurs services)  les services (courrier électronique,...). Chacun des objets possède une identification unique et des attributs. Un Active Directory permet de répertorier entre quelques centaines et plusieurs millions de ressources.
  • 50. CHAPITRE 3 : ACTIVE DIRECTORY ORGANISATION D’ACTIVE DIRECTORY Les objets hiérarchisés compris dans la structure de l'Active Directory sont de trois niveaux : les domaines, les arborescences et les forêts. La forêt regroupe de façon hiérarchisée un ou plusieurs domaines indépendants, et donc l'ensemble des sous domaines compris dans l'Active Directory L'arbre ou arborescence contient tous les sous-domaines dans des ramifications au sein du domaine principal. Le domaine, la plus petite unité, représente les feuilles de l'arbre. Par exemple, les fichiers, … L'annuaire actif sert à structurer les ressources, utilisateurs et services, et s’applique a Windows Server 2022, Windows Server 2019, Windows Server 2016, Windows Server 2012 R2, Windows Server 2012, etc.
  • 51. CHAPITRE 3 : ACTIVE DIRECTORY STRUCTURE D’ACTIVE DIRECTORY - Un domaine représente un périmètre de gestion - Les objets pour un domaine donné sont stockés dans une base de données unique et peuvent être gérés ensemble - Une forêt est un périmètre de sécurité - Les objets de différentes forêts ne peuvent pas interagir les uns avec les autres, à moins que les administrateurs de chaque forêt ne créent une relation de confiance entre elles Par exemple, si vous disposez de plusieurs unités commerciales désorganisées, vous créerez peut-être plusieurs forêts.
  • 52. CHAPITRE 3 : ACTIVE DIRECTORY COMPOSANTS DE LA BASE DE DONNEES ACTIVE DIRECTORY Des types d’objets AD, comme  les utilisateurs, les ordinateurs, les applications, les imprimantes et les dossiers partagés. Certains objets peuvent contenir d’autres objets, d’où le concept de « hiérarchie » d’Active Directory. les organisations simplifient souvent leur administration en organisant les objets AD en unités d’organisation et elles rationalisent la sécurité en plaçant les utilisateurs dans des groupes. Ces unités d’organisation et groupes sont eux-mêmes des objets stockés dans l’annuaire.
  • 53. CHAPITRE 3 : ACTIVE DIRECTORY COMPOSANTS DE LA BASE DE DONNEES ACTIVE DIRECTORY - Visible: le nom de la personne, son mot de passe, son service et son adresse e-mail, Les objets sont associés à des attributs: - Invisible: l’identificateur global unique (GUID), l’identificateur de sécurité (SID), l’heure de la dernière connexion et l’appartenance à des groupes Active Directory peut être intégré sur des plateformes Unix grâce à des solutions proposées par Microsoft et de nombreux autres éditeurs. TAF: Créer un domaine Active Directory sous une famille Windows serveur de votre choix
  • 54. AGENDA INTRODUCTION CHAPITRE 1 : SERVICES D’ACCÈS À DES FICHIERS DISTANTS CHAPITRE 2 : LDAP, DNS et Kerberos CHAPITRE 3 : ACTIVE DIRECTORY CHAPITRE 4 : COURRIER ELECTRONIQUE CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
  • 55. CHAPITRE 4 : COURRIER ELECTRONIQUE INTRODUCTION Un courrier électronique, également appelé courriel, mail, est un message écrit, envoyé électroniquement via un réseau informatique dans la boîte aux lettres électronique d’un destinataire. En 1976, La reine d’Angleterre Elizabeth II envoie un courrier électronique. C'est à l'ingénieur en électricité et programmeur Ray Tomlinson que l'on attribue la création du tout premier réseau de courrier électronique, pour le compte de l'entreprise Bolt, Beranek and Newman. En 1971, il envoie le tout premier courriel de l'histoire par le biais d'un programme nommé SNDMSG. En 1977, le courrier électronique a connu la première normalisation.
  • 56. CHAPITRE 4 : COURRIER ELECTRONIQUE INTRODUCTION La transmission des courriels d’un émetteur vers un destinataire s’effectue au sein d’un ensemble du système, nomme La messagerie électronique. La figure ci-contre illustre clairement le principe de la messagerie dans une organisation ou une entreprise. Pour émettre et recevoir des mails, l’internaute doit disposer d’une adresse électronique et d’un client de messagerie ou d’un webmail permettant l’accès aux messages via un navigateur Web.
  • 57. CHAPITRE 4 : COURRIER ELECTRONIQUE 4.1 Qu’est-ce qu’une adresse de messagerie ? Une adresse électronique, adresse e-mail ou adresse courriel est une chaîne de caractères permettant de recevoir du courrier électronique dans une boîte aux lettres électronique. Une adresse e-mail comprend les trois éléments suivants, dans cet ordre :  une partie locale, identifiant généralement une personne (djamilatou, kenmoe.marc, isabelle123) ou un nom de service (info, vente, postmaster)  le caractère séparateur @ (arobase), signifiant at (« à » ou « chez ») en anglais  l’adresse du serveur, généralement un nom de domaine identifiant l’entreprise hébergeant la boîte électronique (exemple.net, exemple.com, exemple.org). Exemple d’adresse de messagerie: denis.awe@univ-maroua.cm
  • 58. CHAPITRE 4 : COURRIER ELECTRONIQUE 4.2 Méthodes d’accéder à la messagerie
  • 59. CHAPITRE 4 : COURRIER ELECTRONIQUE 4.2 Méthodes d’accéder à la messagerie • Le webmail permet l’accès aux e-mails à l’aide d’un navigateur Web depuis n’importe quel ordinateur. L’internaute accède (en HTTP) au serveur Webmail du fournisseur de messagerie en saisissant son adresse e-mail et mot de passe pour se connecter. Un serveur Webmail est un client interne de messagerie hébergé chez le fournisseur.
  • 60. CHAPITRE 4 : COURRIER ELECTRONIQUE 4.2 Méthodes d’accéder à la messagerie • Client de messagerie L’internaute doit installer et paramétrer le logiciel de messagerie sur son ordinateur: - Le protocole IMAP(Internet Message Access Protocol) pour recevoir les e-mails, - et le protocole SMTP(Simple Mail Transfer Protocol) pour envoyer les e-mails vers les serveurs de messagerie sur les ports 25 (sans chiffrement); 465 (chiffrement implicite); 587 (chiffrement explicite). L’internaute utilise ensuite son logiciel pour recevoir et envoyer les e-mails. L’internaute utilise ensuite son logiciel pour recevoir et envoyer les e-mails, par exemple Windows mail, Outlook, Thunderbird, Mail (Mac), etc. TAF: Configurer le serveur de messagerie libre hMailServer.
  • 61. AGENDA INTRODUCTION CHAPITRE 1 : SERVICES D’ACCÈS À DES FICHIERS DISTANTS CHAPITRE 2 : LDAP, DNS et Kerberos CHAPITRE 3 : ACTIVE DIRECTORY CHAPITRE 4 : COURRIER ELECTRONIQUE CHAPITRE 5 : LE MONITORING ET LA METROLOGIE
  • 62. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE INTRODUCTION Dans ce dernier chapitre, nous allons présenter brièvement:  le protocole d’administration réseau SNMP,  le monitoring,  et enfin la métrologie réseau.
  • 63. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.1- LE PROTOCOLE SNMP Le protocole SNMP(Simple Network Management Protocol) a été crée en 1988 par l'IETF (Internet Engineering Task Force). SNMP permet de gérer les équipements réseau et les machines informatiques, et à la couche 7 du modèle de référence OSI (couche application) . SNMP est utilisé par les administrateurs réseau pour détecter à distance les problèmes qui surviennent sur leur réseau étant donné que chaque ordinateur possède de nombreuses informations pour l'administrateur réseau (la quantité de mémoire utilisée, l'utilisation du processeur, l'espace disque, etc.) SNMP permet de remonter ces informations à l'administrateur pour qu’il réagisse en temps réel aux pannes hypothétiques.
  • 64. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.1- LE PROTOCOLE SNMP Fonctionnement Le protocole SNMP se compose de deux parties: la station de gestion SNMP et l'agent SNMP. La station de gestion SNMP est un nœud central. L’agent collecte et conserve les informations sur les éléments SNMP dans une base de données appelée MIB (Management Information Base), traite les informations et envoie les informations à l'administrateur réseau. L'agent SNMP s'exécute sur chaque nœud de réseau géré, collecte des informations sur le nœud, interagit avec la station de gestion SNMP et reçoit et exécute les commandes de la station de gestion. La communication entre la station SNMP (port 162) et l'agent SNMP (port 161) se fait via le protocole UDP.
  • 65. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.1- LE PROTOCOLE SNMP Structure of Management Information Chaque information de la MIB peut être retrouvée soit à partir de son nom de variable, soit à partir d’un arbre de classification. Cela revient à parcourir des sous-dossiers et dossiers d’un disque dur. Supposons que vous souhaitiez consulter la variable System d’un hôte, vous pouvez soit lui demander la variable System directement, soit lui demander la variable ayant pour OID (Object IDentification) 1.3.6.1.2.1.1… correspondant à l’arborescence de la variable (ISO, Identified Organization, dod, Internet, Management, MIB2, System) TAF: 1- A quoi peuvent servir les Private MIB et les MIB R-MON? 2- Installer snmpd, puis effectuer en local des tests et analyses des trames.
  • 66. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.1- LE PROTOCOLE SNMP SNMP a trois versions: SNMPv1, SNMPv2c et SNMPv3.  SNMPv1 est la version initiale de SNMP et fournit les fonctions minimales de gestion du réseau. SNMPv1 fournit une authentification basée sur les noms de communauté, ce qui entraîne une faible sécurité. De plus, un nombre limité de codes d'erreur sont renvoyés par paquets.  SNMPv2c fournit également une authentification basée sur les noms de communauté. Par rapport à SNMPv1, SNMPv2c a amélioré les codes d'erreur standard, les types de données (Counter64 et Counter32) et les opérations, y compris GetBulk et Inform.  SNMPv3 améliore la sécurité et fournit une authentification et un cryptage basés sur le module de sécurité basé sur l'utilisateur (USM) ainsi qu'un contrôle d'accès basé sur le modèle de contrôle d'accès basé sur la vue (VACM). SNMPv3 prend en charge les mêmes opérations que SNMPv2c.
  • 67. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.1- LE PROTOCOLE SNMP Fonctionnement et manipulation des Traps Les commandes get-request, get-next-request et set-resquest sont toutes émises par le manager à destination d'un agent et attendent toutes une réponse get-response de la part de l'agent. La commande Trap est une alerte. Elle est toujours émise par l'agent à destination du manager et n'attend pas de réponse.
  • 68. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.1- LE PROTOCOLE SNMP Les ports SNMP  Port 161: ce numéro de port est utilisé lorsque le NMS envoie des demandes Get, GetNext, GetBulk et Set et que l'agent SNMP répond à ces demandes. Ce numéro de port est configurable. Assurez-vous que le numéro de port utilisé par le NMS pour envoyer les paquets de demande est le même que celui utilisé par l'agent SNMP pour répondre aux paquets de demande.  Port 162: ce numéro de port est utilisé par l'agent SNMP pour envoyer des interruptions ou informer des messages au NMS. Ce numéro de port est configurable. Assurez-vous que le numéro de port utilisé par l'agent SNMP pour envoyer des interruptions ou informer des messages est le même que celui utilisé par le NMS pour écouter les interruptions ou informer des messages.
  • 69. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.1- LE PROTOCOLE SNMP Commandes d'opération SNMP Le protocole SNMP est facile à utiliser car il fournit trois commandes de fonctionnement de base pour contrôler les objets MIB.  Get: la station de gestion lit les informations sur l'objet agent. Il s'agit de la commande la plus fréquemment utilisée dans le protocole SNMP car c'est le moyen de base pour obtenir des informations de gestion à partir des périphériques réseau.  Set: La station de gestion définit la valeur de l'objet au niveau de l'agent. Il s'agit d'une commande privilégiée car elle permet de modifier la configuration de l'appareil ou de contrôler l'état de fonctionnement de l'appareil. Il peut définir le nom d'un périphérique, arrêter un port ou effacer des entrées dans une table de résolution d'adresses, etc.  Trap: l'agent signale de manière proactive les événements importants à la station de gestion. La fonction de l'agent de gestion est d'informer le système de gestion de réseau de certaines situations ou problèmes particuliers sans exigences spécifiques du système de gestion de réseau. Par ex. ColdStart, WarmStart, LinkUP et AuthentificationFailure
  • 70. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.1- LE PROTOCOLE SNMP Commandes d'opération SNMP Il existe quatre types de requêtes :  GetRequest : permet d’obtenir une variable.  GetNextRequest : permet d’obtenir la variable suivante (si existante, sinon retour d’erreur).  GetBulk : " permet la recherche d’un ensemble de variables regroupées. «  SetRequest : permet de modifier la valeur d’une variable. Puis, les réponses:  GetResponse : permet à l’agent de retourner la réponse au NMS(Network Management Station).  NoSuchObject : informe le NMS que la variable n’est pas disponible. Les types d’erreurs sont les suivants : NoAccess, WrongLenght, WrongValue, WeongType, WrongEncoding, NoCreatio, NoWritable et AuthorisationError.
  • 71. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.2- LE MONITORING La supervision réseau (ou monitoring) désigne la surveillance du bon fonctionnement d'un système ou d'une activité. Elle permet de surveiller, rapporter et alerter les fonctionnements normaux et anormaux des systèmes informatiques, mais aussi d'avoir une vue globale du fonctionnement et des problèmes pouvant survenir dans un réseau. Le monitoring se préoccupe des 04 aspects suivants:  Technique: surveillance du réseau, de l'infrastructure et des machines.  Applicative: surveillance des applications et processus métiers.  Contrat de services: surveillance respect des indicateurs.  Métiers: surveillance des processus métiers de l'entreprise.
  • 72. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.2- LE MONITORING Comment marche-t-il? La supervision réseau peut être mise en œuvre sur la base d’analyse de logs, de résultats de commandes et de scripts locaux mais c’est surtout sur la base de protocoles standards comme le protocole snmp que le monitoring des réseaux informatiques fonctionne. De nombreux logiciels de monitoring existent sur internet. La communauté du logiciel libre (open source) est particulièrement active dans le domaine, par exemple avec des logiciels open source disponibles comme Nagios, ZENOSS CACTI, etc. Ces logiciels permettent d’assister l’administrateur grâce aux alertes SMS, email mais aussi en proposant des solutions concrètes pour résoudre ou anticiper un problème.
  • 73. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.2- LE MONITORING Avantages d’utilisation des logiciels de surveillance  effectuent des analyses et des diagnostics réseau constants ;  veillent en permanence au bon fonctionnement des processus sur le réseau ;  centralisent les données clés à monitorer et l’information de la santé du réseau ;  assurent l’envoi d’alertes aux agents de l’équipe informatique dès qu’une anomalie est détectée
  • 74. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.2- LE MONITORING
  • 75. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.3- LA METROLOGIE La métrologie désigne la science des mesures. En réseau informatique, l’objectif de la métrologie est : - de connaître et comprendre le réseau afin de pouvoir, - non seulement intervenir dans l'urgence en cas de problème, - mais aussi anticiper l'évolution du réseau, - planifier l'introduction de nouvelles applications et améliorer les performances pour les utilisateurs
  • 76. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.3- LA METROLOGIE La métrologie des réseaux désigne donc la mesure des caractéristiques d'un réseau sous de nombreux aspects. La complexité du réseau étant en augmentation constante, la mesure du comportement de ce réseau est devenue essentielle pour avoir une compréhension de son fonctionnement et de l'interaction des protocoles mis successivement en œuvre. Selon le résultat attendu, la nature des mesures et les méthodes employées seront bien différentes. . Lorsque l'on effectue des mesures, il faut tenir compte de plusieurs facteurs : • Les caractéristiques du trafic IP • Les métriques pour la QoS
  • 77. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.3- LA METROLOGIE Le trafic IP est subdivise en 02 classes:  Le trafic de type « streaming », dont la durée et le débit sont des éléments incompressibles. En effet, ce trafic est associé à la notion de services « orientés connexion », son intégrité temporelle doit être préservée par le réseau. Le délai de transfert des données et la gigue, doivent être contrôlables, tandis qu'un certain degré de perte de paquets peut être tolérable. Les flux de trafic streaming sont typiquement produits par les services téléphoniques et vidéo.  Le trafic dit « élastique », ainsi nommé car son débit peut s'adapter à des contraintes extérieures (bande passante insuffisante par exemple) sans pour autant remettre en cause la viabilité du service. Cette classe de trafic est essentiellement engendrée par le transfert d'objets numériques tels que des pages Web (application HTTP), des messages électroniques (e-mail, application SMTP) ou des fichiers de données (application FTP). Le respect de leur intégrité est indispensable mais les contraintes de délai de transfert sont moins fortes.
  • 78. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.3- LA METROLOGIE Les métriques pour la QoS se limitent a 03 points importants:  Le délai de transmission des paquets,  Le débit,  Le taux de perte au niveau des paquets. Tenir aussi compte de:  Complexité et taille du réseau  Référence temporelle unique inexistante  Rapatriement des mesures aux points de traitement  Adapter les mesures aux supports
  • 79. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.3- LA METROLOGIE La métrologie des réseaux se présente sous 02 formes: passive et active. Les mesures passives ont pour objectif la mesure des flots réseaux dans un point particulier du réseau. Les mesures passives macroscopiques sont effectuées sur des métriques agrégées comme le débit total, le débit par flot ou le nombre de connexions traversant le point de mesures. Les mesures passives microscopiques tendent à enregistrer des informations sur chacun des paquets qui traversent un point (un routeur ou un point de présence POP) du réseau. Ces informations, qui sont fréquemment l'entête des paquets ainsi que la taille des paquets, permettent ensuite de dépiler les connections qui ont partagées une ressource à un instant donné.
  • 80. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.3- LA METROLOGIE La métrologie passive est confrontée à plusieurs problèmes : - Il est nécessaire d'adapter la précision et la capacité de traitement en fonction du débit, car on ne peut mesurer de la même manière le débit d'un réseau LAN et celui du backbone d'un opérateur. - Il faudrait avoir la possibilité de corréler les événements de plusieurs traces et de suivre les flux à travers le réseau. - Il est également nécessaire de trouver un moyen de ramener les données vers les machines d'analyse de façon efficace et sans trop influer sur le réseau et sa charge. - Enfin, il se pose un problème juridique lié aux données collectées.
  • 81. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.3- LA METROLOGIE Outils de métrologie passive: - TCPDump, Ethéreal, qui sont les outils de métrologie passive de base - SNMP et les MIBs - Traffic Designer - IPANEMA - DAG - Netflow, pour les statistiques de données de flux
  • 82. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.3- LA METROLOGIE La métrologie des réseaux se présente sous 02 formes: passive et active. Le principe des mesures actives est fondé sur l'hypothèse que la qualité offerte de bout en bout ne peut être évaluée que par une application qui emprunte ce lien. Les mesures actives visent à mesurer directement la qualité de service du réseau telle qu'elle est ressentie par une application quelconque sur le réseau. Pour les mécanismes de mesures actives chaque paquet émis est une sonde qui en traversant le réseau se charge de l'information de qualité du lien. Le trafic généré par un mécanisme de mesures actives est restreint de façon à ne pas perturber l'état du réseau. Les métriques mesurées par les mesures actives sont généralement le processus de pertes et la variation de délai observé par les paquets sondes.
  • 83. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.3- LA METROLOGIE La métrologie passive est aussi confrontée à des problèmes : Les outils de métrologie active doivent générer du trafic pour effectuer leurs mesures, ce qui peut engendrer des perturbations sur le réseau. En effet, si l'on souhaite mesurer la bande passante à un instant X, il faut envoyer des trames de plus en plus grande, jusqu'à constater des pertes (et donc la saturation du lien) Ensuite, la précision des mesures est difficiles à assurer : par exemple, le calcul du délai de transmission d'un paquet peut poser problème dans le cas ou l'on souhaite avoir uniquement le temps du trajet aller (cela pose moins de problèmes pour les temps d'aller-retour comme ping peut le faire). Il faut donc trouver un moyen pour s'assurer que les sondes sont bien synchroniser sur la même heure, car dans le cas contraire, la mesure n'aurait plus d'intérêt.
  • 84. CHAPITRE 5 : LE MONITORING ET LA METROLOGIE 5.3- LA METROLOGIE Outils de métrologie active: - Ping, Traceroute, qui sont les outils de métrologie active de base - MGEN - CoSMon - Cisco SAA - NIMI - RIPE-TTM 83/83
