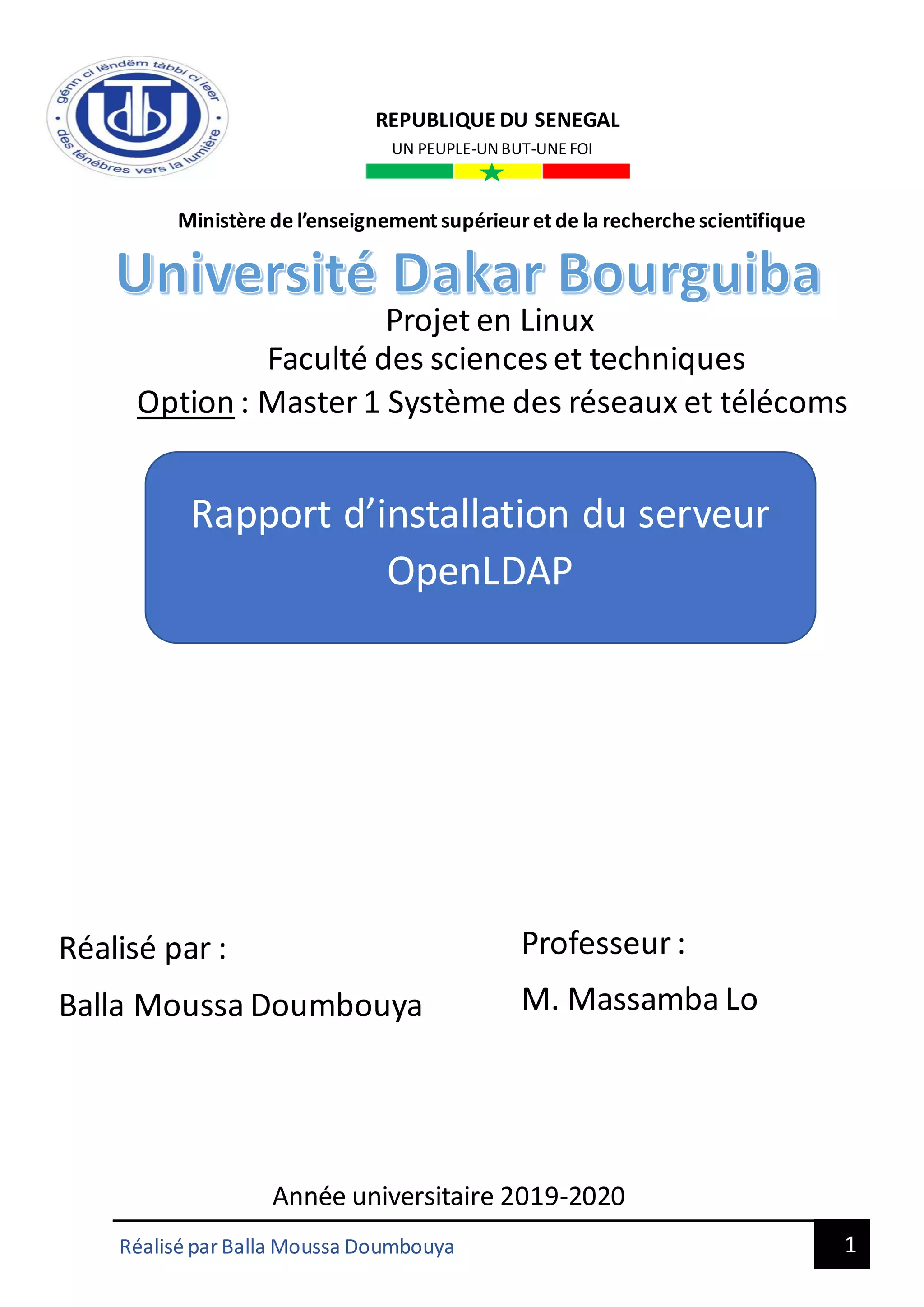

Rapport d’installation et configuration du serveur OpenLDAP

1
Réalisé par Balla Moussa Doumbouya
Ministère de l’enseignement supérieuret de la recherchescientifique
Rapport d’installation du serveur
OpenLDAP
REPUBLIQUE DU SENEGAL
UN PEUPLE-UNBUT-UNE FOI
Faculté des scienceset techniques
Option : Master 1 Système des réseaux et télécoms
Projet en Linux
Réalisé par :
Balla Moussa Doumbouya
Professeur :
M. Massamba Lo
Année universitaire 2019-2020

2
Table des matières
I. Qu’est-ce que OpenLdap...........................................................................................3
II. Architecture...............................................................................................................3
III. Installation du serveur OpenLDAP sur la famille Debian (Ubuntu 18.04)..................3
Configuration du slapd sur Ubuntu 18.04.......................................................................3
Reconfiguration de slapd à l'aide de dpkg-reconfigure...................................................5
Configuration des règles de pare-feu pour LDAP...........................................................9
IV. Exemple de DIT.....................................................................................................9
V. Ajouter des entrées OpenLDAP à l'aide de fichiers LDIF ............................................9
Création de notre premier fichier LDIF.........................................................................10
VI. Configuration des clients Linux pour l'authentification centralisée LDAP................12
Lions les informations client à LDAP ...........................................................................16
VII. Test du client Linux..............................................................................................17
VIII. Configuration des clients Windows pour l'authentification centralisée LDAP ..........17
IX. Test du client Windows ........................................................................................18
X. Conclusion..............................................................................................................19

3

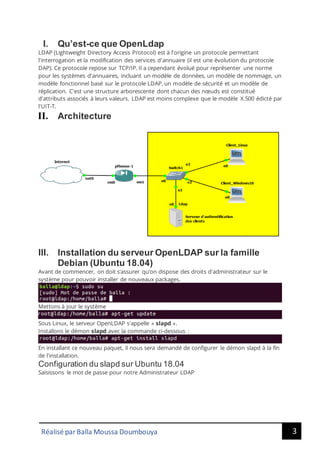

I. Qu’est-ce que OpenLdap
LDAP (Lightweight Directory Access Protocol) est à l'origine un protocole permettant
l'interrogation et la modification des services d'annuaire (il est une évolution du protocole
DAP). Ce protocole repose sur TCP/IP. Il a cependant évolué pour représenter une norme
pour les systèmes d'annuaires, incluant un modèle de données, un modèle de nommage, un
modèle fonctionnel basé sur le protocole LDAP, un modèle de sécurité et un modèle de
réplication. C'est une structure arborescente dont chacun des nœuds est constitué
d'attributs associés à leurs valeurs. LDAP est moins complexe que le modèle X.500 édicté par
l'UIT-T.
II. Architecture
III. Installation du serveur OpenLDAP sur la famille
Debian (Ubuntu 18.04)
Avant de commencer, on doit s’assurer qu’on dispose des droits d'administrateur sur le
système pour pouvoir installer de nouveaux packages.
Mettons à jour le système
Sous Linux, le serveur OpenLDAP s'appelle « slapd ».
Installons le démon slapd avec la commande ci-dessous :
En installant ce nouveau paquet, il nous sera demandé de configurer le démon slapd à la fin
de l'installation.
Configuration du slapd sur Ubuntu 18.04
Saisissons le mot de passe pour notre Administrateur LDAP

4

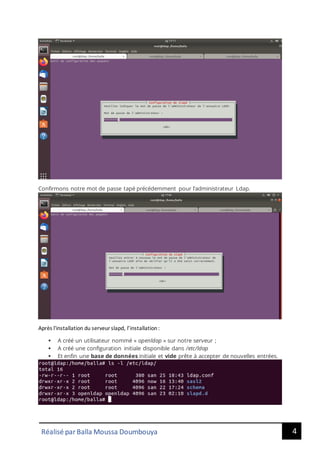

Confirmons notre mot de passe tapé précédemment pour l’administrateur Ldap.
Après l'installation du serveurslapd, l’installation:
▪ A créé un utilisateur nommé « openldap » sur notre serveur ;
▪ A créé une configuration initiale disponible dans /etc/ldap
▪ Et enfin une base de données initiale et vide prête à accepter de nouvelles entrées.

5

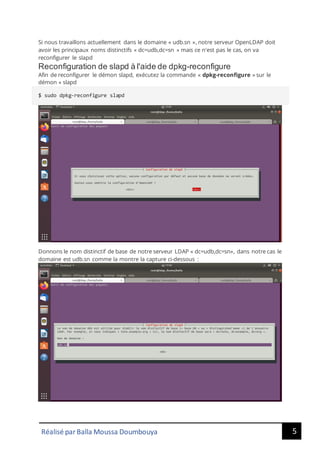

Si nous travaillons actuellement dans le domaine « udb.sn », notre serveur OpenLDAP doit
avoir les principaux noms distinctifs « dc=udb,dc=sn » mais ce n'est pas le cas, on va
reconfigurer le slapd
Reconfiguration de slapd à l'aide de dpkg-reconfigure
Afin de reconfigurer le démon slapd, exécutez la commande « dpkg-reconfigure » sur le
démon « slapd
$ sudo dpkg-reconfigure slapd
Donnons le nom distinctif de base de notre serveur LDAP « dc=udb,dc=sn», dans notre cas le
domaine est udb.sn comme la montre la capture ci-dessous :

6

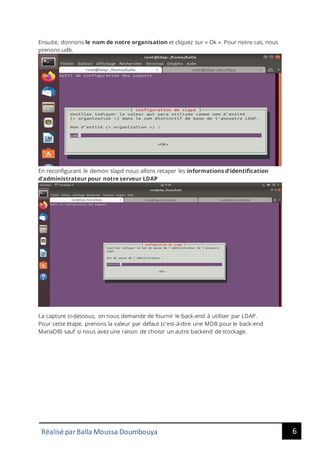

Ensuite, donnons le nom de notre organisation et cliquez sur « Ok ». Pour notre cas, nous
prenons udb.
En reconfigurant le demon slapd nous allons retaper les informations d'identification
d'administrateur pour notre serveur LDAP
La capture ci-dessous, on nous demande de fournir le back-end à utiliser par LDAP.
Pour cette étape, prenons la valeur par défaut (c'est-à-dire une MDB pour le back-end
MariaDB) sauf si nous avez une raison de choisir un autre backend de stockage.

7

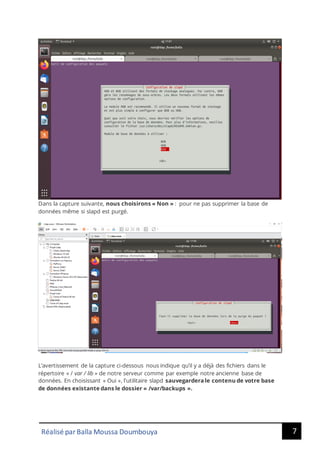

Dans la capture suivante, nous choisirons « Non » : pour ne pas supprimer la base de
données même si slapd est purgé.
L’avertissement de la capture ci-dessous nous indique qu’il y a déjà des fichiers dans le
répertoire « / var / lib » de notre serveur comme par exemple notre ancienne base de
données. En choisissant « Oui », l'utilitaire slapd sauvegardera le contenu de votre base
de données existante dans le dossier « /var/backups ».

8
Le serveur slapd est maintenant configuré correctement pour correspondre aux
paramètres DNS actuels.
Tapons la commande ci-dessous pour voir le contenu de notre annuaire
$ sudo slapcat
Avec cette configuration initiale :
▪ Vos fichiers de configuration sont stockés dans « / etc / ldap » : ils stockent le fichier
de configuration ldap, les schémas que vous pouvez ajouter à slapd, ainsi que le
répertoire slapd.d utilisé pour la personnalisation du serveur;

9

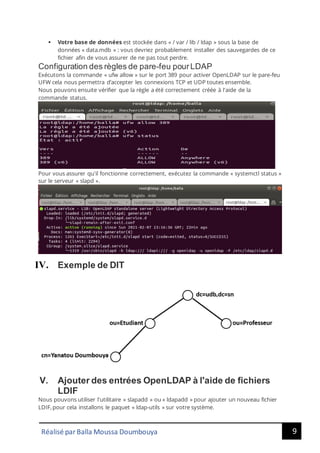

▪ Votre base de données est stockée dans « / var / lib / ldap » sous la base de
données « data.mdb » : vous devriez probablement installer des sauvegardes de ce
fichier afin de vous assurer de ne pas tout perdre.
Configuration des règles de pare-feu pourLDAP
Exécutons la commande « ufw allow » sur le port 389 pour activer OpenLDAP sur le pare-feu
UFW cela nous permettra d’accepter les connexions TCP et UDP toutes ensemble.
Nous pouvons ensuite vérifier que la règle a été correctement créée à l'aide de la
commande status.
Pour vous assurer qu'il fonctionne correctement, exécutez la commande « systemctl status »
sur le serveur « slapd ».
IV. Exemple de DIT
V. Ajouter des entrées OpenLDAP à l'aide de fichiers
LDIF
Nous pouvons utiliser l'utilitaire « slapadd » ou « ldapadd » pour ajouter un nouveau fichier
LDIF,pour cela installons le paquet « ldap-utils » sur votre système.

10

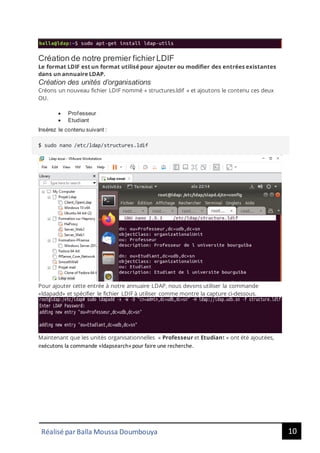

Création de notre premier fichierLDIF
Le format LDIF est un format utilisé pour ajouter ou modifier des entrées existantes
dans un annuaire LDAP.
Création des unités d’organisations
Créons un nouveau fichier LDIF nommé « structures.ldif » et ajoutons le contenu ces deux
OU.
• Professeur
• Etudiant
Insérez le contenu suivant :
$ sudo nano /etc/ldap/structures.ldif
Pour ajouter cette entrée à notre annuaire LDAP, nous devons utiliser la commande
«ldapadd» et spécifier le fichier LDIF à utiliser comme montre la capture ci-dessous.
Maintenant que les unités organisationnelles « Professeur et Etudiant » ont été ajoutées,
exécutons la commande «ldapsearch»pour faire une recherche.

11
Ajout de nouveaux utilisateurs à LDAP
L'objet « posixAccount » a plusieurs champs qui peuvent être utilisés pour décrire un
compte utilisateur Linux comme le nom d'utilisateur, le nom de famille mais surtout le mot
de passe de l’utilisateur.
Créons un nouveau fichier LDIF et ajoutons le contenu suivant :

12

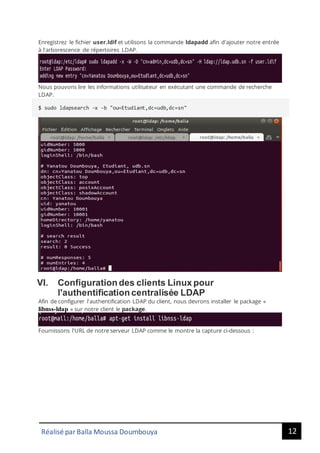

Enregistrez le fichier user.ldif et utilisons la commande ldapadd afin d'ajouter notre entrée
à l'arborescence de répertoires LDAP.
Nous pouvons lire les informations utilisateur en exécutant une commande de recherche
LDAP.
$ sudo ldapsearch -x -b "ou=Etudiant,dc=udb,dc=sn"
VI. Configuration des clients Linux pour
l'authentification centralisée LDAP
Afin de configurer l'authentification LDAP du client, nous devrons installer le package «
libnss-ldap » sur notre client le package.
Fournissons l'URL de notre serveur LDAP comme le montre la capture ci-dessous :

13

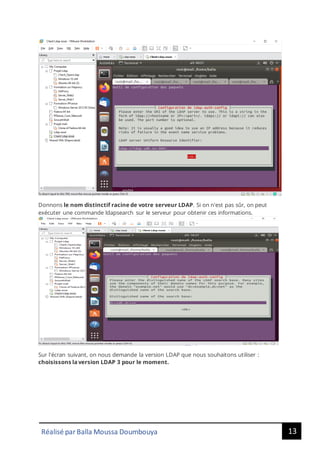

Donnons le nom distinctif racine de votre serveur LDAP. Si on n'est pas sûr, on peut
exécuter une commande ldapsearch sur le serveur pour obtenir ces informations.
Sur l'écran suivant, on nous demande la version LDAP que nous souhaitons utiliser :
choisissons la version LDAP 3 pour le moment.

14

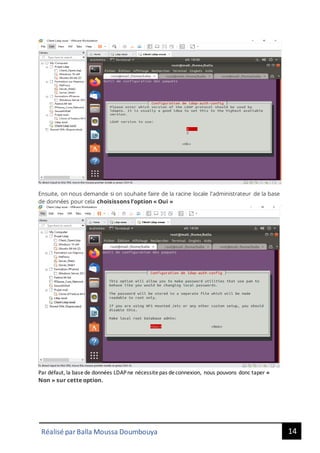

Ensuite, on nous demande si on souhaite faire de la racine locale l'administrateur de la base
de données pour cela choisissons l’option « Oui »
Par défaut, la basede données LDAPne nécessitepas deconnexion, nous pouvons donc taper «
Non » sur cette option.

15

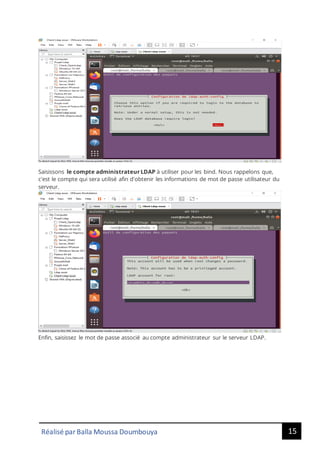

Saisissons le compte administrateur LDAP à utiliser pour les bind. Nous rappelons que,
c'est le compte qui sera utilisé afin d'obtenir les informations de mot de passe utilisateur du
serveur.
Enfin, saisissez le mot de passe associé au compte administrateur sur le serveur LDAP.

16

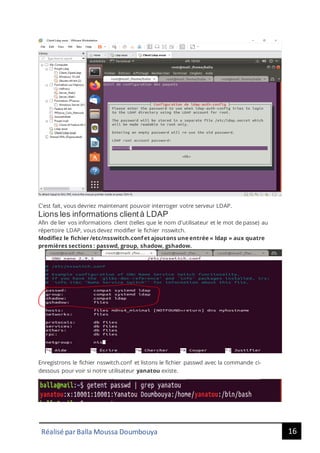

C'est fait, vous devriez maintenant pouvoir interroger votre serveur LDAP.
Lions les informations clientà LDAP
Afin de lier vos informations client (telles que le nom d'utilisateur et le mot de passe) au
répertoire LDAP, vous devez modifier le fichier nsswitch.
Modifiez le fichier /etc/nsswitch.conf et ajoutons une entrée « ldap » aux quatre
premières sections : passwd, group, shadow, gshadow.
Enregistrons le fichier nsswitch.conf et listons le fichier passwd avec la commande ci-
dessous pour voir si notre utilisateur yanatou existe.

17

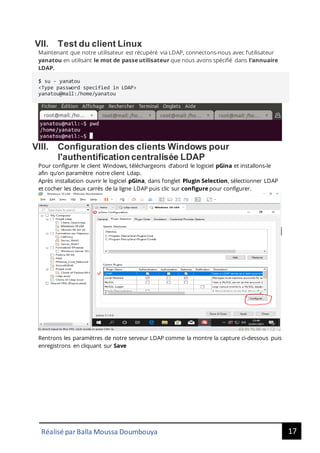

VII. Test du client Linux
Maintenant que notre utilisateur est récupéré via LDAP, connectons-nous avec l’utilisateur
yanatou en utilisant le mot de passe utilisateur que nous avons spécifié dans l'annuaire
LDAP.
$ su - yanatou
<Type password specified in LDAP>
yanatou@mail:/home/yanatou
VIII. Configuration des clients Windows pour
l'authentification centralisée LDAP
Pour configurer le client Windows, téléchargeons d’abord le logiciel pGina et installons-le
afin qu’on paramètre notre client Ldap.
Après installation ouvrir le logiciel pGina, dans l’onglet Plugin Selection, sélectionner LDAP
et cocher les deux carrés de la ligne LDAP puis clic sur configure pour configurer.
Rentrons les paramètres de notre serveur LDAP comme la montre la capture ci-dessous puis
enregistrons en cliquant sur Save

18

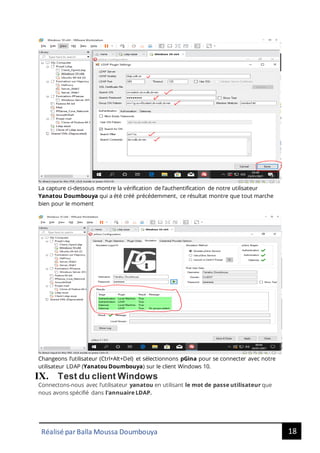

La capture ci-dessous montre la vérification de l’authentification de notre utilisateur
Yanatou Doumbouya qui a été créé précédemment, ce résultat montre que tout marche
bien pour le moment
Changeons l’utilisateur (Ctrl+Alt+Del) et sélectionnons pGina pour se connecter avec notre
utilisateur LDAP (Yanatou Doumbouya) sur le client Windows 10.
IX. Test du client Windows
Connectons-nous avec l’utilisateur yanatou en utilisant le mot de passe utilisateur que
nous avons spécifié dans l'annuaire LDAP.

19
La capture ci-dessous montre qu’on a pu se connecter sur le client Windows 10 avec
l’utilisateur Yanatou Doumbouya
X. Conclusion
Ce projet m’a permis de comprendre comment installer et configurer facilement un
serveur OpenLDAP sur Ubuntu 18.04 et il m’a aidé à comprendre comment configurer les
machines clientes Linux et Windows afin d'utiliser l’authentification LDAP, et enfin j’ai
l'utilitaire ldap pour ajouter, modifier ou rechercher une entrée LDIF. Enfin, vous avez vu
comment configurer les machines clientes afin d'utiliser l'authentification LDAP pour vous
connecter à vos machines.
