LE CÂBLE
ETHERNET(RJ45)
Composition d’un câble RJ45
Feuille de blindage
Paires torsadées
Gaine de protection

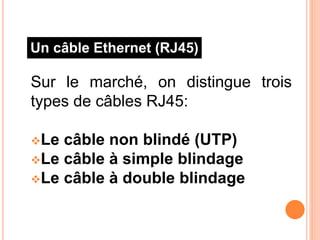

Sur le marché, on distingue trois
types de câbles RJ45:
Le câble non blindé (UTP)
Le câble à simple blindage
Le câble à double blindage
Un câble Ethernet (RJ45)

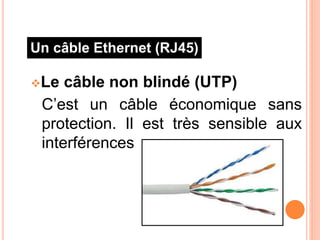

Le câble non blindé (UTP)
C’est un câble économique sans
protection. Il est très sensible aux
interférences
Un câble Ethernet (RJ45)

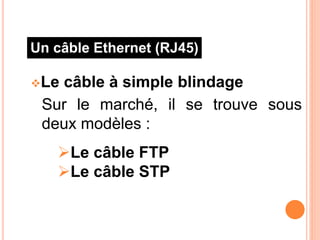

Le câble à simple blindage
Sur le marché, il se trouve sous
deux modèles :
Le câble FTP
Le câble STP
Un câble Ethernet (RJ45)
Le câble à simple blindage FTP
Les paires torsadées sont protégés
d’une manière globale par une
feuille d'aluminium.
Un câble Ethernet (RJ45)

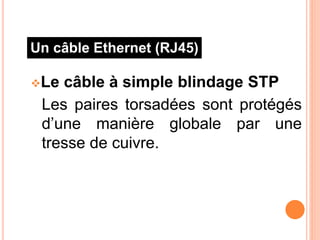

Le câble à simple blindage STP
Les paires torsadées sont protégés
d’une manière globale par une
tresse de cuivre.
Un câble Ethernet (RJ45)
Le câble à simple blindage STP
Un câble Ethernet (RJ45)
Blindage
Le câble à double blindage
C’est un câble avec double
protections : un blindage individuel
pour chaque paire et un blindage
global pour toutes les paires .
Un câble Ethernet (RJ45)

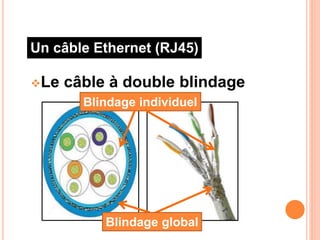

Le câble à double blindage
Un câble Ethernet (RJ45)
Blindage individuel
Blindage global

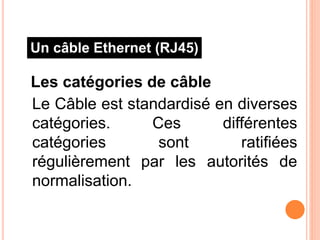

Les catégories de câble
Le Câble est standardisé en diverses
catégories. Ces différentes
catégories sont ratifiées
régulièrement par les autorités de
normalisation.
Un câble Ethernet (RJ45)

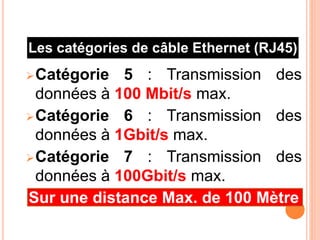

Catégorie 5 : Transmission des
données à 100 Mbit/s max.
Catégorie 6 : Transmission des
données à 1Gbit/s max.
Catégorie 7 : Transmission des
données à 100Gbit/s max.
Sur une distance Max. de 100 Mètre
Les catégories de câble Ethernet (RJ45)

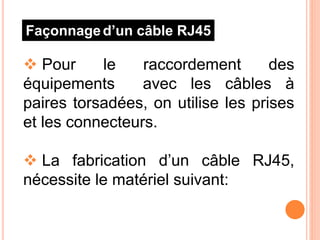

Façonnaged’un câble RJ45
 Pour le raccordement des
équipements avec les câbles à
paires torsadées, on utilise les prises
et les connecteurs.
 La fabrication d’un câble RJ45,
nécessite le matériel suivant:

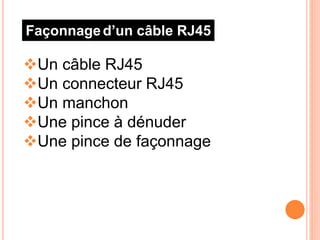

Façonnaged’un câble RJ45
Un câble RJ45
Un connecteur RJ45
Un manchon
Une pince à dénuder
Une pince de façonnage
Façonnaged’un câble RJ45
Un câble RJ45
Façonnaged’un câble RJ45

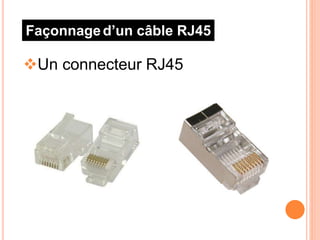

Un connecteur RJ45
Façonnaged’un câble RJ45

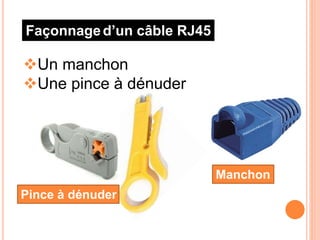

Un manchon
Une pince à dénuder
Manchon
Pince à dénuder
Façonnaged’un câble RJ45

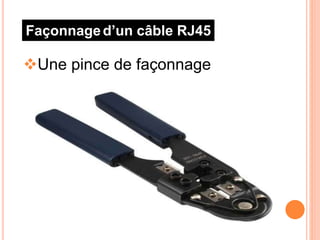

Une pince de façonnage

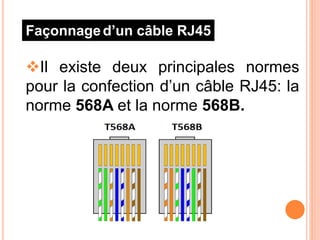

Il existe deux principales normes
pour la confection d’un câble RJ45: la
norme 568A et la norme 568B.
Façonnaged’un câble RJ45

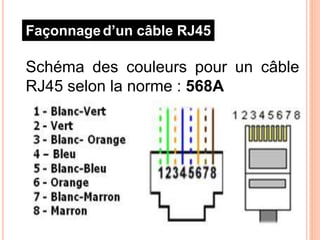

Schéma des couleurs pour un câble
RJ45 selon la norme : 568A
Façonnaged’un câble RJ45

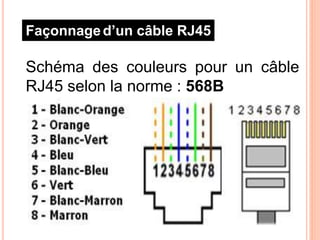

Schéma des couleurs pour un câble
RJ45 selon la norme : 568B
Façonnaged’un câble RJ45
Façonnaged’un câble RJ45
13 mm

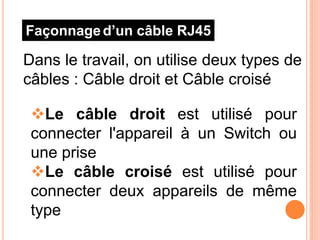

Dans le travail, on utilise deux types de
câbles : Câble droit et Câble croisé
Façonnaged’un câble RJ45
Le câble droit est utilisé pour
connecter l'appareil à un Switch ou
une prise
Le câble croisé est utilisé pour
connecter deux appareils de même
type

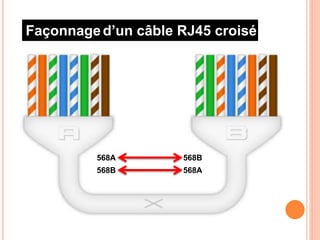

Façonnaged’un câble RJ45 croisé
568B568A
568A568B
Façonnaged’un câble RJ45 droit
568A568A
568B568B

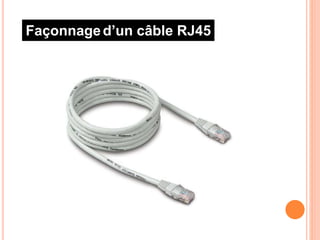

Façonnaged’un câble RJ45
Test et vérification du câble RJ45
