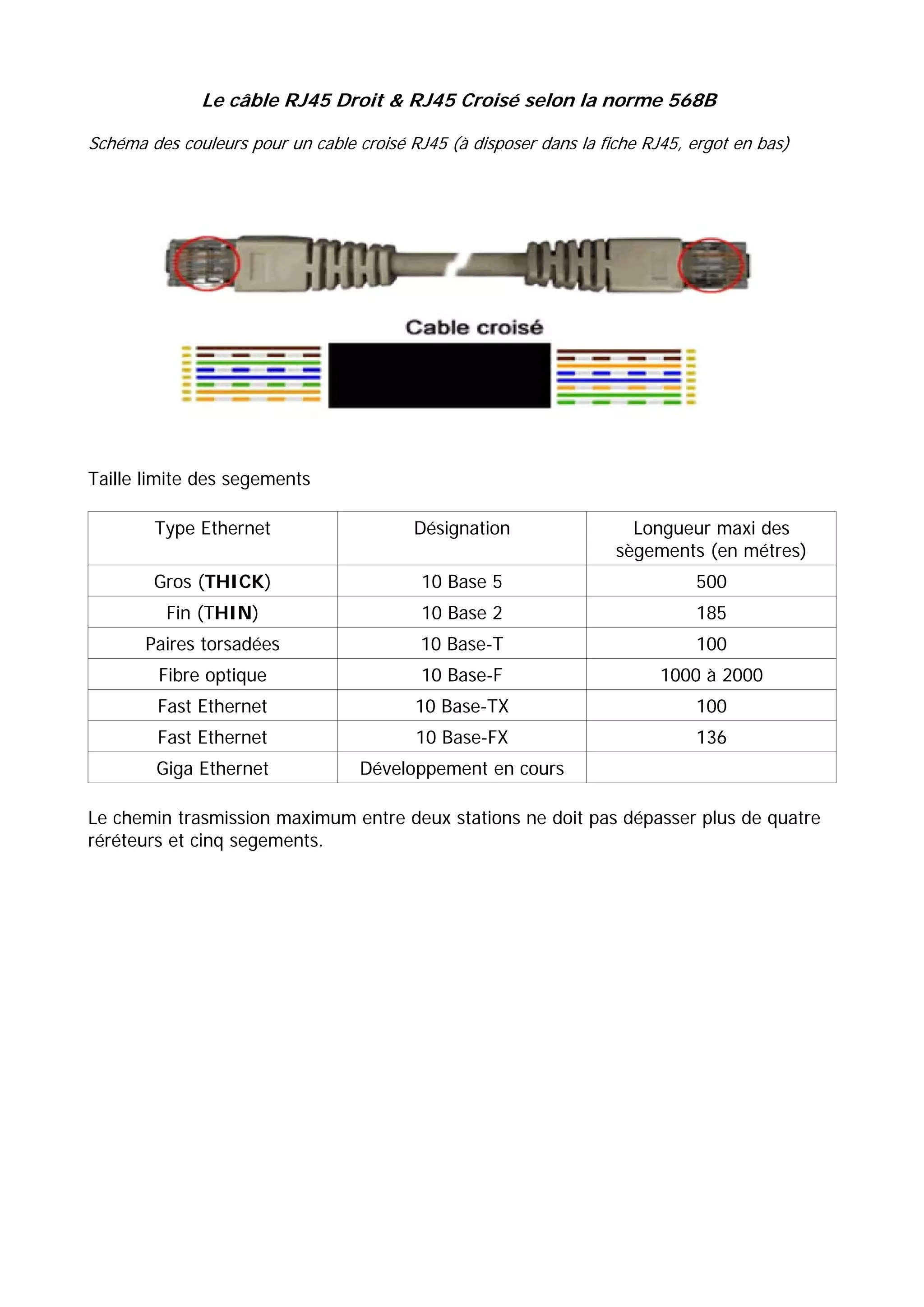

1. Le câble RJ45 Droit & RJ45 Croisé selon la norme 568B
Schéma des couleurs pour un cable croisé RJ45 (à disposer dans la fiche RJ45, ergot en bas)
Taille limite des segements
Type Ethernet Désignation Longueur maxi des
sègements (en métres)
Gros (THICK) 10 Base 5 500
Fin (THIN) 10 Base 2 185
Paires torsadées 10 Base-T 100
Fibre optique 10 Base-F 1000 à 2000
Fast Ethernet 10 Base-TX 100
Fast Ethernet 10 Base-FX 136
Giga Ethernet Développement en cours
Le chemin trasmission maximum entre deux stations ne doit pas dépasser plus de quatre
réréteurs et cinq segements.

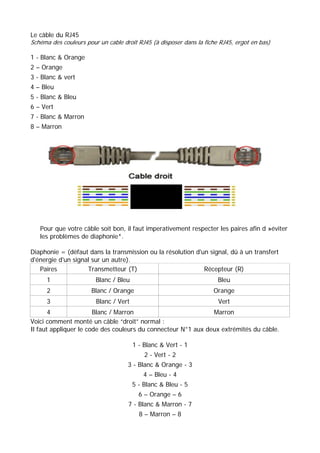

2. Le câble du RJ45
Schéma des couleurs pour un cable droit RJ45 (à disposer dans la fiche RJ45, ergot en bas)
1 - Blanc & Orange
2 – Orange
3 - Blanc & vert
4 – Bleu
5 - Blanc & Bleu
6 – Vert
7 - Blanc & Marron
8 – Marron
Pour que votre câble soit bon, il faut imperativement respecter les paires afin d »éviter
les problèmes de diaphonie*.
Diaphonie = (défaut dans la transmission ou la résolution d'un signal, dû à un transfert
d'énergie d'un signal sur un autre).
Paires Transmetteur (T) Récepteur (R)
1 Blanc / Bleu Bleu
2 Blanc / Orange Orange
3 Blanc / Vert Vert
4 Blanc / Marron Marron
Voici comment monté un câble “droit” normal :
Il faut appliquer le code des couleurs du connecteur N°1 aux deux extrémités du câble.
1 - Blanc & Vert - 1
2 - Vert - 2
3 - Blanc & Orange - 3
4 – Bleu - 4
5 - Blanc & Bleu - 5
6 – Orange – 6
7 - Blanc & Marron - 7
8 – Marron – 8

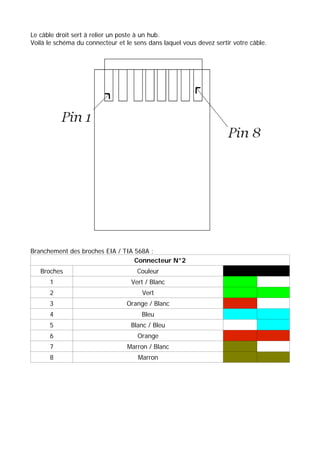

3. Le câble droit sert à relier un poste à un hub.
Voilà le schéma du connecteur et le sens dans laquel vous devez sertir votre câble.
Branchement des broches EIA / TIA 568A :
Connecteur N°2
Broches Couleur
1 Vert / Blanc
2 Vert
3 Orange / Blanc
4 Bleu
5 Blanc / Bleu
6 Orange
7 Marron / Blanc
8 Marron

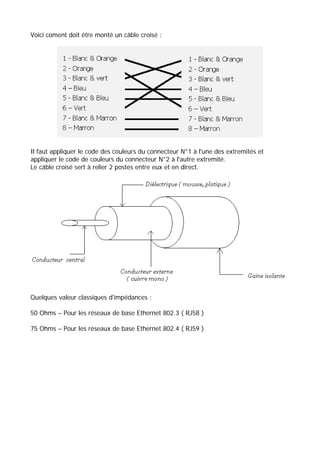

4. Voici coment doit être monté un câble croisé :
Il faut appliquer le code des couleurs du connecteur N°1 à l'une des extremités et
appliquer le code de couleurs du connecteur N°2 à l'autre extremité.
Le câble croisé sert à relier 2 postes entre eux et en direct.
Quelques valeur classiques d'impédances :
50 Ohms – Pour les réseaux de base Ethernet 802.3 ( RJ58 )
75 Ohms – Pour les réseaux de base Ethernet 802.4 ( RJ59 )
