L'éclairage est crucial pour la qualité des images des caméras de surveillance, nécessitant un équilibre pour éviter la sous-exposition ou la surexposition. Deux types de lumière sont abordés : naturelle et artificielle, avec des sources variées, y compris des lampes halogènes, des lampes à vapeur de sodium, des LED et des éclairages infrarouges. Les règles d'installation des projecteurs impliquent leur fixation sécurisée et leur positionnement optimale par rapport à la caméra pour garantir une surveillance efficace.

1. L’ÉCLAIRAGE

2. L’éclairage doit être suffisamment équilibré
sur la scène de vision de chaque caméra
de surveillance pour obtenir des images
exploitable.
Exposition normale sous-expositionSurexposition

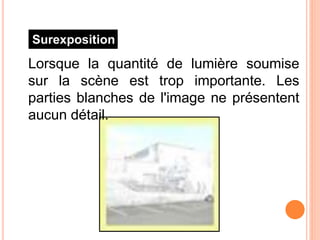

3. Surexposition
Lorsque la quantité de lumière soumise
sur la scène est trop importante. Les
parties blanches de l'image ne présentent
aucun détail.

4. Lorsque la quantité de lumière soumise sur
la scène est normale. Toutes les parties de
l’image présentent des détails exploitables
Exposition normale

5. Lorsque la quantité de lumière soumise sur
la scène est insuffisante. Les parties noires
de l'image ne présentent aucun détail.
Sous-exposition

6. une scène bien éclairer
=
une scène bien visionner

7. Pratiquement, on distingue deux types de
lumière:
La lumière naturelle (Soleil).
La lumière artificielle (Projecteur).
Les Sources de
lumière

8. La lumière naturelle:
Les Sources de
lumière
La lumière naturelle subit des variations
importantes en passant du jour à la nuit
et suivant les périodes de l’année (les 4
saisons)

9. La lumière artificielle :
Les Sources de
lumière
Lorsque l’éclairage naturel devient
insuffisant pour l’éclairage de la scène,
on utilise une lumière artificielle afin de
compenser le manque.

10. La lumière artificielle :
Les Sources de
lumière
Sur le marché, on distingue deux types
de sources d’éclairage :
 Eclairages en lumière blanche.
 Eclairage Infrarouge.

11. La lumière artificielle :
Les Sources de
lumière
 Eclairages en lumière blanche.
C’est une source de lumière visible, sur le
marché ,on distingue différents moyens:
•Lampe halogène (Lampes avec un
filament de tungstène)
•Lampes HID (Lampes à vapeur de
sodium)
•Lampes à LED en lumière blanche

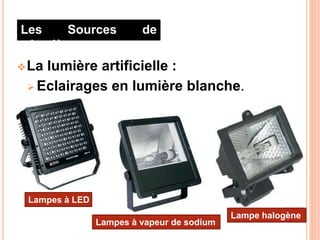

12. La lumière artificielle :
Les Sources de
lumière
 Eclairages en lumière blanche.
Lampe halogène
Lampes à vapeur de sodium
Lampes à LED

13. La lumière artificielle :
Les Sources de
lumière
 Eclairage Infrarouge.
C’est une source de lumière invisible, elle
permet une surveillance discrète. Cela
peut être utile dans certain applications
pour ne pas déranger les voisins et pour
ne pas "aider" les cambrioleurs par un
éclairage visible

14. La lumière artificielle :
Les Sources de
lumière
 Eclairage Infrarouge.

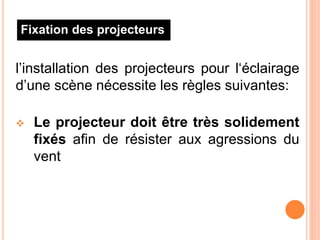

15. l’installation des projecteurs pour l‘éclairage
d’une scène nécessite les règles suivantes:
 Le projecteur doit être très solidement
fixés afin de résister aux agressions du
vent
Fixation des projecteurs

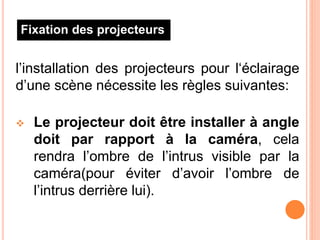

16. l’installation des projecteurs pour l‘éclairage
d’une scène nécessite les règles suivantes:
 Le projecteur doit être installer à angle
doit par rapport à la caméra, cela
rendra l’ombre de l’intrus visible par la
caméra(pour éviter d’avoir l’ombre de
l’intrus derrière lui).
Fixation des projecteurs

17. l’installation des projecteurs pour l‘éclairage
d’une scène nécessite les règles suivantes:
 Le projecteur doit être installer derrière
la caméra parce que la lumière attire les
insectes(pour ne pas perturber la vision)
Fixation des projecteurs
