1. CATALOGUE 25
pour liquides corrosifs et ultra-purs
®
■ PVC ■ Corzan™
CPVC
■ Polypropylène
■ PTFE ■ Kynar®
PVDF
■ Vannes
■ Actionneurs
■ Protection pour
manomètres
■ Voyants
■ Pompes doseuses
Fabriqué aux États-Unis

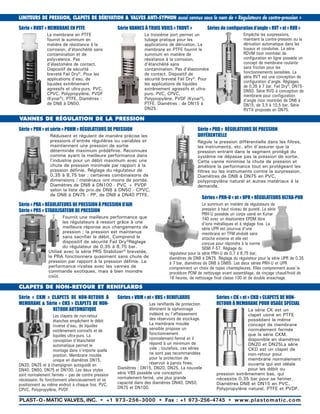

2. Série « PRD » RÉGULATEURS DE PRESSION
DIFFÉRENTIELLE
Régule la pression différentielle dans les filtres,
les instruments, etc. afin d’assurer que la
pression entrant dans le segment protégé du
système ne dépasse pas la pression de sortie.
Cette vanne minimise la chute de pression et
améliore la performance tout en protégeant les
filtres ou les instruments contre la surpression.
Diamètres de DN8 à DN75 en PVC,
polypropylène naturel et autres matériaux à la
demande.
Série « PRH » et série « PRHM » RÉGULATEURS DE PRESSION
Réduisent et régulent de manière précise les
pressions d’entrée régulières ou variables et
maintiennent une pression de sortie
déterminée maximum prédéfinie. Reconnues
comme ayant la meilleure performance dans
l’industrie pour un débit maximum avec une
chute de pression minimale par rapport à la
pression définie. Réglage du régulateur de
0,35 à 8,75 bar ; certaines combinaisons de
dimensions / matériaux ont moins de portée.
Diamètres de DN8 à DN100 - PVC + PVDF
selon la liste de prix.de DN8 à DN50 - CPVC,
de DN8 à DN75 - PP, de DN8 à DN40 PTFE.
Séries de configuration d’angle « RVT » et « RVD »
Empêche les surpressions,
maintient la contre-pression ou la
dérivation automatique dans les
tuyaux et conduites. La série
RDVM (non montrée) de
configuration en ligne possède un
concept de membrane roulante
sans friction pour les
fonctionnements sensibles. La
série RVT est une conception de
configuration d’angle. Réglages
de 0,35 à 7 bar. Fail Dry®, DN15-
DN50. Série RVD à conception de
membrane pour configuration
d’angle (non montrée) de DN6 à
DN15, de 3,5 à 10,5 bar. Série
RVTX proposée en DN75.
LIMITEURS DE PRESSION, CLAPETS DE DÉRIVATION & VALVES ANTI-SYPHON aussi connus sous le nom de « Régulateurs de contre-pression »
Série « RVDT » MEMBRANE EN PTFE
La membrane en PTFE
fournit le summum en
matière de résistance à la
corrosion, d’étanchéité sans
contamination et de
polyvalence. Pas
d’élastomère de contact.
Dispositif de sécurité
breveté Fail Dry®. Pour les
applications d’eau, de
liquides extrêmement
agressifs et ultra-purs. PVC,
CPVC, Polypropylène, PVDF
(Kynar®), PTFE. Diamètres :
de DN8 à DN50.
Série VANNES À TROIS VOIES « TRDVT »
Le troisième port permet un
tubage pratique pour les
applications de dérivation. La
membrane en PTFE fournit le
summum en matière de
résistance à la corrosion,
d’étanchéité sans
contamination. Pas d’élastomère
de contact. Dispositif de
sécurité breveté Fail Dry®. Pour
les applications de liquides
extrêmement agressifs et ultra-
purs. PVC, CPVC,
Polypropylène, PVDF (Kynar®),
PTFE. Diamètres : de DN15 à
DN25.
VANNES DE RÉGULATION DE LA PRESSION
Séries « PRH-U » et « UPR » RÉGULATEURS ULTRA-PUR
Le summum en matière de régulateurs de
pression à haut niveau de pureté. La série
PRH-U possède un corps usiné en Kynar
740 avec un élastomère EPDM libre
d’ions métalliques et à réglage fixe. La
série UPR est pourvue d’une
membrane en TFM alvéolé sans
attache externe et elle est
conçue pour répondre à la norme
SEMI F-57. Réglage du
régulateur pour la série PRH-U de 0,7 à 8,75 bar,
diamètres de DN8 à DN75. Réglage du régulateur pour la série UPR de 0,35
à 7 bar, diamètres de DN8 à DN65. Les deux séries PRH-U et UPR
comprennent un choix de types chantepleures. Elles comprennent aussi la
procédure POM de nettoyage avant assemblage, de rinçage chaud/froid de
16 heures, de nettoyage final classe 100 et de double ensachage.
Série « PRA » RÉGULATEURS DE PRESSION À PRESSION D’AIR
Série « PRS » STABILISATEUR DE PRESSION
Fournit une meilleure performance que
les régulateurs à ressort grâce à une
meilleure réponse aux changements de
pression ; la pression est maintenue
sans sacrifier le débit. Comprend le
dispositif de sécurité Fail Dry®Réglage
du régulateur de 0,35 à 8,75 bar.
Utilisé avec la série PRS Stabilizer® brevetée,
le PRA fonctionnera quasiment sans chute de
pression par rapport à la pression définie. La
performance rivalise avec les vannes de
commande exotiques, mais à bien moindre
coût.
Séries « CK » et « CKD » CLAPETS DE NON-
RETOUR À MEMBRANE POUR USAGE SPÉCIAL
La série CK est un
clapet usiné en PTFE
possédant le même
concept de membrane
normalement fermée
que la série CKM,
disponible en diamètres
DN20 et DN25La série
CKD est un clapet de
non-retour pour
membrane normalement
ouverte qui est idéale
pour les débit ou
pression extrêmement bas, qui
nécessite 0,35 bar pour se fermer.
Diamètres DN8 et DN15 en PVC,
Polypropylène naturel, PTFE et PVDF.
CLAPETS DE NON-RETOUR ET RENIFLARDS
Série « CKM » CLAPETS DE NON-RETOUR À
MEMBRANE & Série « CKS » CLAPETS DE NON-
RETOUR AUTOMATIQUE
Les clapets de non-retour
étanches empêchent le débit
inverse d’eau, de liquides
extrêmement corrosifs et de
liquides ultra-purs. La
conception d’étanchéité
automatique permet le
montage dans n’importe quelle
position. Membrane moulée
unique en diamètres DN15,
DN20, DN25 et à champignon autoguidé en
DN40, DN50, DN75 et DN100. Les deux styles
sont normalement fermés – pas de contre pression
nécessaire. Ils fonctionnent silencieusement et se
positionnent au même endroit à chaque fois. PVC,
CPVC, Polypropylène, PVDF.
Séries « VBM » et « VBS » RENIFLARDS
Les reniflards de protection
éliminent le siphonnage
indésiré ou l’affaissement
des réservoirs de stockage.
La membrane moulée
sensible propose un
fonctionnement
normalement-fermé et il
répond à un minimum de
vide ; toutefois, ces séries
ne sont pas recommandées
pour la protection de
réservoir à parois fines.
Diamètres : DN15, DN20, DN25. La nouvelle
série VBS possède une conception
normalement-fermé, une plus grande
capacité dans des diamètres DN40, DN50,
DN75 et DN100.
PLAST-O-MATIC VALVES, INC. • +1 973-256-3000 • Fax : +1 973-256-4745 • www.plastomatic.com

3. Série « PS » COMMANDÉE PAR PILOTE
Capacité de haute pression, haut débit.
La conception commandée par pilote
nécessite un différentiel de pression de
0,35 bar dans l’électrovanne. Conçue
pour les pressions d’entrée de 0,35 à
9,8 bar, et des contre-pressions allant
jusqu’à 4,9 bar. Kv : de 4,48 à 68,96.
Dispositif de sécurité breveté Fail Dry®.
Joint de type soufflet d’étanchéité en
PFTE. Pour tous les types de solution.
Diamètres : de DN15 à DN75. PVC,
CPVC, Polypropylène naturel, PVDF.
Série « EAST » COMPACTE, À FONCTIONNEMENT DIRECT
Cette conception compacte à fonctionnement
direct fournit une solution bon marché pour
les applications à haute pression où l’espace
est limité. Dispositif de sécurité breveté Fail
Dry®. Pour pratiquement tous les types de
solutions : solutions acides, caustiques, de
solvants, chlorées et de liquides ultra-purs.
2 000 000 de cycles de vie. Diamètres : DN8
et DN15. Kv 0,43 avec orifice de 4,76 mm ;
Kv 0,69 avec orifice de 6,35 mm. PVC,
CPVC, Polypropylène naturel, PVDF.
ÉLECTROVANNES
ÉLECTROVANNES À USAGE SPÉCIAL
Série « EASY-NO » et Série « THP »
La série EASY-NO normalement ouverte à
action directe se ferme lorsqu’alimentée.
Conçue pour des applications qui doivent
avoir un débit continu en cas de panne de
courant. Adaptée aux utilisations sous
pression, d’évacuation ou sous vide avec des
pressions allant jusqu’à 4,9 bar. La série THP
à action directe est une vanne polyvalente
adaptée aux pressions d’entrée et contre-
pression jusqu’à 7 bar ; elle peut fonctionner
avec une vanne à trois voies, normalement
ouverte ou normalement fermée. Les deux Séries EASY-NO et
THP sont disponibles en diamètres DN8 et DN15 en PVC.
Séries « EASMT » et « EASYMT » À SOUFFLETS PTFE À
FONCTIONNEMENT DIRECT
Vanne à action directe pour applications
d’intensité élevée dans presque toutes les
solutions (acides, caustiques, etc.). La
conception unique de « soufflets » fournit un
joint d’étanchéité dynamique et empêche les
fuites d’émissions. 2 000 000 de cycles de
vie. Conception de sécurité Fail-Dry®.
Diamètres : de DN8 à DN25. Kv : de 0,95 à
4,05, orifice de 9,53 à 17,52 mm. PVC,
CPVC, polypropylène chargé de fibres de verre,
PVDF.
Séries « ABV » et « ABR » à 2-VOIES et Séries « TABV » et « TABR »
ROBINETSÀBILLEÀ3-VOIESACTIONNÉPARPNEUMATIQUEAIRÀAIRouPAR
RAPPEL PAR RESSORT
Fabrication thermoplastique technique endurante –
idéale pour les atmosphères corrosives. Ensemble
compact et léger pour réduire les tensions
mécaniques dans les conduites. Simple fixation sur
les pattes de montage du corps du robinet à bille
True Blue™. Commande manuelle de surpassement en
standard sur la plupart des modèles. Options de
rappel par ressort. Butées et interrupteurs de fin de
course disponibles. Diamètres ABV pour DN15 et
DN25, mécanisme à crémaillère ABR pour diamètres de DN40 à DN100.
TRUE-BLUE™ Série « MBV » ROBINETS À TOURNANT SPHÉRIQUE
GUIDÉ MANUEL
Ce robinet technique possède une
parfaite étanchéité et une rotation
facile grâce à une bille lisse et polie
parfaitement usinée. Conçu avec une
sphère fixe pour garder la bille
centrée, un arbre renforcé pour
éliminer la cassure et un double joint
d’étanchéité afin d’assurer la fiabilité. Les sièges en PTFE
sont garnis de joints toriques pour un couple réduit et une
durée de vie de siège accrue. Chaque robinet est construit
prêt à fonctionner en quelques minutes, sans outil spécial
ou modification particulière, et ils sont fabriqués pour un
long cycle de vie.PVC, CPVC, PP et PVDF ; Série TMBV à
3 voies disponible en PVC et CPVC. Diamètres : de DN15
à DN100 ; NPT, IPS, BSP, douille métrique.
Séries « LMBV » ROBINETS À BILLE À RÉDUCTION LATÉRALE
L’adaptateur de robinet à bille
révolutionnaire élimine la faiblesse
inhérente à la chute de pression
latérale ; s’installe facilement en té
sans raccord supplémentaire. Est
aussi un remplacement idéal pour
les vannes sans volume mort très
chères. Diamètres de robinets à
bille de DN15 à DN50. Adaptateurs en té de DN20 à DN75 en
standard ; pour d’autres diamètres, consulter l’usine. Disponible
en PCV, CPCV, PVDF et polypropylène naturel, avec socle ou
bouts fusionnés.
ROBINETS À BILLE
Série « ZC » de VANNES À BOISSEAU SPHÉRIQUE avec DÉBIT PERSONNALISABLE
Vanne à bille actionnée manuellement ou électriquement avec contrôle de débit tout en
douceur. La sphère spécialement usinée de la Série ZC peut être utilisée avec la Série
EBVE d’actionneurs de 4-20 mA (0-10 V cc) afin de fournir un contrôle précis lors
sélectionnée avec un angle en Vé standard ; débit linéaire régulier avec la conception en
attente de brevet « Batwing ». Usinages personnalisés disponibles pour répondre aux
besoins exacts en matière de débit pour presque toutes les applications. Proposée de
DN15 à DN100 en PCV, CPVC, polypropylène naturel et PVDF.
Série « EBVA » à 2-VOIES et Série « TEBVA »
ROBINETS À BILLE À 3-VOIES ACTIONNÉS
ÉLECTRIQUEMENT
Actionneur à plusieurs tension avec détection
automatique de la tension, choix de ca ou cc. Moteur
industriel avec protection thermique, protection contre la
condensation et contre le surcouple avec un cycle de
5,5 secondes dans les diamètres les plus petits. Conçu
pour répondre à la norme IP65 de résistance aux
intempéries. Fabrication endurante entièrement en
plastique – idéale pour les atmosphères corrosives.
Conception compacte avec commande manuelle de
surpassement, témoins de position et d’état en standard. Simple fixation sur les
pattes de montage du corps du robinet à bille. Disponible avec sécurité intégrée et
des options de commande numérique de 4-20 mA ou 0-10 V cc. Deux dimensions
d’actionneur pour une gamme de robinets de DN15 à DN100.
PLAST-O-MATIC VALVES, INC. • +1 973-256-3000 • +1 Fax : 973-256-4745 • www.plastomatic.com

4. PURGEURS D’AIR ET DE GAZ
Série « DGV » VANNES DE DÉGAZEMENT CONTINU
Pour évacuer des quantités infimes de gaz au fur et à
mesure de leur apparition pendant le fonctionnement du
système. Le flotteur en polypropylène ferme la vanne au
fur et à mesure de la montée du liquide. La vanne
s’ouvre lorsque la chambre du flotteur se remplit de gaz.
Pas de composante métallique interne ou externe ; idéale
pour les environnements agressifs. Pression de
fonctionnement maximale de 7 bar. Matériaux du corps
en PVC, CPVC, polypropylène naturel ou PVDF avec
raccord DN15 NPT ; port d’évacuation DN6.
Série « ARV » PURGEURS D’AIR
Pour une purge des gaz à haute capacité lors de la
mise en route du système. Le champignon
autoguidé unique assure une émission minimale du
liquide du système et il assure de manière plus
fiable l’étanchéité que les concepts de type
sphère. Se ferme à 0 bar tant qu’il y a du liquide
présent ; étanchéité parfaite de 0,7 à 1,05 bar. En
PVC et CPVC en diamètres de DN15 à DN100.
ROBINETS DE SECTIONNEMENT
Séries « BAT », « BLT » et « BST » ROBINETS DE
SECTIONNEMENT AUTOMATIQUES, À AIR COMPRIMÉ
Les robinets de sectionnement à
2-voies à passage droit sont
équipés d’une tige en PTFE, d’un
système Fail Dry® et d’un vérin
pneumatique en acrylique
transparent qui montre la position
du robinet, le tout en standard.
Robinets industriels à utilisation
intensive avec des décennies de
performance éprouvée sur le
terrain. La Série BAT est à double
action : air pour ouvrir, air pour
fermer. La Série BLT utilise la pression du processus
liquide pour ouvrir et de l’air pour fermer. La Série BST
est air avec ressort, normalement fermé ou normalement
ouvert. Diamètres : de DN15 à DN50.
Séries « BSDA » VANNES À MEMBRANE À AIR
COMPRIMÉ EN PTFE
Long cycle de vie et conception
compacte. Excellente pour
l’eau, les liquides à ultra-haut
niveau de pureté ou
extrêmement corrosifs.
Membrane en PTFE sans
élastomères en contact.
Conception pour un million de cycles. Les
raccords peuvent être une douille femelle, un
filetage femelle, un bout mâle ou un raccord
conique. Dispositif de sécurité breveté Fail Dry®.
Cavités internes lisses pour éviter les volumes
mortsraccord pneumatique DN6. Rappel par
ressort normalement fermé comme standard.
Diamètres : de DN15 à DN50 en PVC.
Série « BSR » ROBINETS DE
SECTIONNEMENT À AIR COMPRIMÉ À
HAUTE PRESSION
Les robinets à air
comprimé BSR sont
normalement fermés,
idéaux pour la pureté
et les applications
corrosives. Possède
une conception d’étanchéité parfaite à
basse friction sans métaux en contact.
Diamètres DN15 et DN20. Kv 2,15 et
4,31 ; max. 10,5 bar ; application
sous vide disponible.
Séries « HSA » ROBINETS À MANCHON DÉFORMABLE
Les robinets à air comprimé
« pincent » le manchon pour
couper le débit ; idéal lorsque
les boues ou les particules
peuvent empêcher une
fermeture parfaite dans une
conception normale de siège et d’étanchéité. HSA
est une conception en ligne qui ferme un manchon
articulé en attente de brevet moulé de EPDMh2,
raccords de DN15 à DN25 en PVC, CPVC,
polypropylène naturel ou PVDF.
Série « IDA » ROBINETS À DÉCHARGE RAPIDE
Montée sur évacuation pour une
décharge de vortex rapide d’un
évier ou d’un réservoir. IDA est
disponible en conception en
double action air par air ou en
rappel par ressort normalement
fermé. La conception à haute
capacité fournit jusqu’à deux fois le débit des
robinets de décharge typique ; préserve une
étanchéité parfaite avec jusqu’à 635 mm de tête
de colonne. Diamètres : DN100, DN125 et DN150
en PVDF, polypro ou PVC.
Série « MFR » VANNES AUTOMATIQUES
MANUELLES
Les vannes MFR
normalement fermées
opérées à la main ou au
pied sont la réponse pour
les applications où la ou
les mains doivent être
libres pour d’autres fonctions. Le rappel par
automatique par ressort ferme la vanne
avec une étanchéité parfaite. Conception à
faible niveau de friction ; pas de métal en
contact. Diamètres DN15 et DN20.
Kv 2,15 et 4,31 ; max. 10,5 bar ;
application sous vide disponible.
PROTECTIONS DE MANOMÈTRE, INSTRUMENTATION ET COMMANDE
Série « GGS » PROTECTIONS CHIMIQUES DE MANOMÈTRE
Série « GGME » SÉPARATEURS MINIATURES
Le choix de barrière d’étanchéité en PTFE ou Viton
protège les instruments contre la corrosion et les
blocages tout en préservant un haut niveau de
précision. Le raccord de manomètre hexagonal en acier
unique (pas en contact) élimine les ruptures. Disponible
avec ou sans manomètre ou vacuomètre en acier
inoxydable de 70 mm. Raccord sur ligne DN15. Raccord
au manomètre DN8 ou DN15. Séparateur compact série
GGME aussi pour la pression ou le vide.
Série « GGMU » PROTECTIONS DE MANOMÈTRE ULTRA-PUR
La conception en ligne unique élimine les
« volumes morts » qui peuvent abriter la
croissance bactérienne et la
contamination. Matériau thermoplastique
non pigmenté ; FKM ou EPDM libre d’ions
métalliques. La bobine en élastomère
flexible spécial sépare le liquide du
système du manomètre rempli de liquide
et assure une lecture précise. Adaptable
aux systèmes de tuyauterie existants.
Diamètres : de DN15 à DN50.
Série « SWT » MANOSTATS
Utilisée pour signaler à l’équipement quand la pression au
sein d’une tuyauterie monte ou descend à un niveau défini ;
s’ajuste facilement avec une vis de réglage. Pression
maximale de fonctionnement de 10,5 bar. Pourvue d’une
conception NEMA 4X, d’une évacuation de sécurité
brevetée Fail Dry®, d’une membrane en PTFE (pas
d’élastomère en contact) et d’un manchon tout en
plastique. L’interrupteur à action instantanée 16 Amp / 3
bornes est standard ; interrupteurs de 25 Amp et à faible
zone neutre de 3 Amp en option. Tous les interrupteurs
sont reconnus par UL et approuvés par le CSA. En PVC
avec raccord DN15.
Série « PT-SS » TRIDICATEURS
Manomètre et lecteur de température tout-
en-un avec sonde extra plate. Adaptée
aux applications qui peuvent supporter le
contact avec les métaux. Boîtier en acier
et raccord en acier inoxydable ; disponible
avec cadran de 70 ou 77 mm.
PLAST-O-MATIC VALVES, INC. • +1 973-256-3000 • Fax : +1 973-256-4745 • www.plastomatic.com

5. Série « TMBV » ROBINETS À BILLE À 3-VOIES
Robinet à billes à
tournant sphérique
guidé disponible avec
2 ou 3 orifices, opéré
manuellement ou
avec une activation
air par air, air par
rappel par ressort et
une activation
électrique (voir la
section des robinets à
bille). De DN15 à
DN100 en PVC ou
CPVC.
INVERSEURS ET ROBINETS MULTIVOIES
Séries « F » et « BFS » À AIR COMPRIMÉ
INVERSEURS
Les inverseurs à 3-
voies à passage
droit ou robinets
d’échantillonnage
sont équipés d’une
tige d’équilibrage,
d’un système Fail
Dry® et d’un vérin
pneumatique en
acrylique transparent
qui montre la
position du robinet,
le tout en standard. Robinets industriels
à utilisation intensive avec des
décennies de performance éprouvée sur
le terrain. Diamètres : DN15 BFS PVC
ou polypropylène naturel ; F est en
diamètres de DN20 à DN50 en PVC.
Série « TUCA » INVERSEURS COMPACTS
À AIR COMPRIMÉ
L’inverseur 3-voies ou le
robinet d’échantillonnage
peut être utilisé pour
combiner 2 entrées en 1
sortie. Comprend un tuyau
d’aération de sécurité Fail
Dry®. Diamètres : DN8 et
DN15 en PVC,
Polypropylène naturel, PTFE
ou PVDF.
Série « GL » INDICATEURS DE NIVEAU
Vérification visuelle rapide du
niveau d’un réservoir. La série GL
est équipée d’une paroi cylindrique
interne en Pyrex® adaptée aux
applications utilisant des produits
chimiques nocifs ou demandant un
haut niveau de pureté.Longueur de
0,3 à 1,22 mètre, raccords en
PVC, polypropylène naturel ou
PTFE en DN15 ou DN20 NPT.
INDICATEURS DE DÉBIT ET DE NIVEAU
Séries « GX » et « GY » INDICATEURS DE
DÉBIT À VOYANT
Pour une indication
sécurisée et positive du
débit et de clarté des
liquides corrosifs ou ultra-
purs. Disponibles avec
serpentins en vinyle pour
aider à la détection du
débit. La série « GX » ne
possède qu’une paroi
cylindrique en acrylique pour des
raisons d’économie. La série « GY »
est pourvue d’une paroi cylindrique
extérieure en acrylique protégeant une
paroi cylindrique interne en Pyrex.
Diamètres : de DN15 à DN75 NPT.
Séries « GYW » VOYANTS CYLINDRIQUES
Permet une indication
sécurisée et positive du
débit et de clarté des
liquides corrosifs ou ultra-
purs. Doubles parois.
S’adaptent entre des
brides d’accompagnement
standard. Diamètres : conduite de
DN40 à DN200.
Série « RS » CAPTEURS DE PROXIMITÉ
Contact en ampoule ca ou cc avec
témoins conçu pour utilisation avec
pompe doseuse VPA. Répertorié CSA et
compatible avec grand débit NEMA-6.
VANNES À DÉBIT CONSTANT RACCORDS EN OPTION
REMPLISSAGE / DOSAGE
Série « FC » CONTRÔLE DE DÉBIT
Les vannes automatiques inviolables
maintiennent un débit constant
indépendamment des variations de la
pression d’entrée entre 1,05 et 7 bar. Pas
de métal en contact avec le liquide.
Maintiennent des débits prédéfinis de
0,95 à 454 litres par minute. Diamètres :
de DN8 à DN75.
Série « VPA » POMPES DE REMPLISSAGE ET DOSEUSES
À AIR COMPRIMÉ À DOUBLE VÉRIN
Les pompes à amorçage automatique fournissent
les quantités exactes de liquides extrêmement
corrosifs. Équipées du système Fail Dry®.
Actionnées pneumatiquement avec taux de
décharge réglable. Volumes maximums de 20,7 cl,
29,57 cl, 94,63 cl, 35,49 cl par temps. Autres
volumes disponibles à la demande.
PLAST-O-MATIC VALVES, INC. • +1 973-256-3000 • Fax : +1 973-256-4745 • www.plastomatic.com
Montées en usine
En fonction du produit, une gamme
de raccords en option et
personnalisés sont disponibles dans
la plupart des diamètres et des
matériaux.
• Chantepleures – métriques ou IPS
• Douilles
• Brides
• Évasement
• BSP / JIS /DIN
• Personnalisé

6. ■ ROBINETS À BILLE
■ VANNES PAPILLON
■ VANNES À MEMBRANE
DE TYPE WEIR
La gamme Blue Standard est la solution de Plast-O-Matic
Valves pour les besoins en vannes thermoplastiques
sensibles au prix. Si vous cherchez des vannes plastiques
produites en masse pour les applications d’eau, de liquides
corrosifs ou à haut niveau de pureté, Blue Standard vous
fournit la même qualité et les mêmes niveaux de
performance, avec les avantages des services, des essais
et de l’assistance techniques de Plast-O-Matic.
PRODUITS FABRIQUÉS SUR MESURE
Séries « PCWS » et « PCWR » TIGES
Ensembles endurants et renforcés pour
les vannes de condensation, les
manomètres, les débitmètres et les
raccords des applications de traitement
de refroidissement de l’eau
en des « tiges » compactes
qui sont presque
indestructibles et qui
réduisent énormément les
frais d’installation. La série PCWS côté
alimentation est équipée d’un
régulateur de pression et d’un manomètre ; la
série PCWR côté retour est dotée d’un débitmètre
et d’un clapet de non-retour. Personnalisable avec
n’importe quelle combinaison de vannes et de
raccords.
VANNES IMPORTÉES BLUE STANDARD
SYSTÈME FAIL DRY®
Fail Dry® est un concept de système
de sécurité breveté de Plast-O-Matic
décrivant le concept unique d’avoir une
chambre ventilée séparant deux
sections scellées d’une vanne ou d’une
pompe. Dans l’éventualité d’une perte
(primaire) d’étanchéité du joint
inférieur, un joint supérieur
(secondaire) continu à préserver
l’instrument utilisé au sec. Seules les
commandes avec le système breveté
Fail Dry® vous fournissent cette
protection unique. Fail Dry® permet à
une vanne ou à une pompe de
continuer à fonctionner après une perte
d’étanchéité du joint primaire,
maintenant ainsi le cycle ou le
système en état de marche jusqu’à ce
qu’un entretien puisse être planifié.
Ceci évite les arrêts d’urgence
onéreux.
VANNES « X » et « Q »
En plus de notre
ligne de produits
standard, Plast-
O-Matic fournit
des vannes et
des commandes
personnalisées à
ses clients. Les
illustrations
montrent divers
exemples de ces
unités thermoplastiques spécialisées qui
ont été conçues, développées et
fabriquées pour fournir des solutions à
des applications spécialisées. Demandez
des informations sur le Programme de
produits spécialisés.
1384 Pompton Avenue, Cedar Grove, New Jersey 07009 USA
+1 973-256-3000 • Fax : +1 973-256-4745 • www.plastomatic.com
Entrepôt de Californie : 4054 Brewster Way • Riverside, CA 92501 USA
+1 951-686-2852 • Fax : +1 951-686-6328
04/14
MATÉRIAUX POUR CORPS STANDARD
La plupart des produits de Plast-O-Matic sont disponibles
en Grade 1, Type 1 Geon® PVC, Corzan® CPVC, Kynar®
PVDF et Polypropylène naturel non pigmenté. La plupart
des produits sont aussi proposés en PTFE et les produits
moulés sont disponibles en polypropylène chargé de fibres
de verre et Halar® ECTFE. D’autres thermoplastiques sont
disponibles. Veuillez consulter l’usine.
MATÉRIAUX DE JOINT
Les joints en élastomère comprennent EPDM, FKM Viton®,
FFKM et Aflas. Les joints thermoplastiques comprennent
PFA, TFM et PTFE. Des devis sur les matériaux spéciaux et
personnalisés, y compris Kalrez®, Chemraz®, et les formules
personnalisées peuvent être fournis à la demande. Plast-O-
Matic propose aussi un certain nombre d’élastomères
propriétaires, y compris f99® pour les applications
sulfuriques à 99 %, EPDMh2® pour les applications à
vannes à manchon déformable, et d’autres.
MATÉRIAUX POUR CORPS ET JOINTS
RACCORDS STANDARD ET EN OPTION
■ NPT
■ DOUILLE
■ BRIDE
■ CHANTEPLEURE
■ JIS
■ ÉVASEMENT
■ BSP
■ MÉTRIQUE
■ PERSONNALISÉ
■ À TOURNANT
SPHÉRIQUE
GUIDÉ
