Vannes industrielles à membrane
www.cranecpe.com

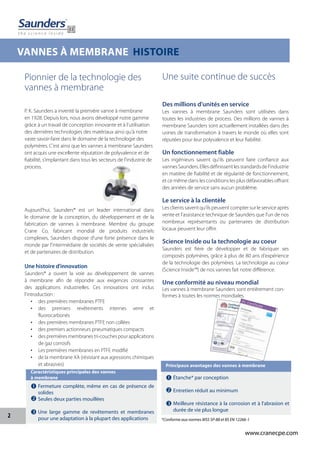

2. 2
www.cranecpe.com
Pionnier de la technologie des
vannes à membrane
P. K. Saunders a inventé la première vanne à membrane
en 1928. Depuis lors, nous avons développé notre gamme
grâce à un travail de conception innovante et à l'utilisation
des dernières technologies des matériaux ainsi qu'à notre
vaste savoir-faire dans le domaine de la technologie des
polymères. C'est ainsi que les vannes à membrane Saunders
ont acquis une excellente réputation de polyvalence et de
fiabilité, s’implantant dans tous les secteurs de l'industrie de
process.
Aujourd'hui, Saunders® est un leader international dans
le domaine de la conception, du développement et de la
fabrication de vannes à membrane. Membre du groupe
Crane Co, fabricant mondial de produits industriels
complexes, Saunders dispose d'une forte présence dans le
monde par l'intermédiaire de sociétés de vente spécialisées
et de partenaires de distribution.
Une histoire d'innovation
Saunders® a ouvert la voie au développement de vannes
à membrane afin de répondre aux exigences croissantes
des applications industrielles. Ces innovations ont inclus
l'introduction :
• des premières membranes PTFE
• des premiers revêtements internes verre et
fluorocarbonés
• des premières membranes PTFE non collées
• des premiers actionneurs pneumatiques compacts
• despremièresmembranestri-couchespourapplications
de gaz corrosifs
• Les premières membranes en PTFE modifié
• de la membrane XA (résistant aux agressions chimiques
et abrasives)
VANNES À MEMBRANE HISTOIRE
Une suite continue de succès
Des millions d'unités en service
Les vannes à membrane Saunders sont utilisées dans
toutes les industries de process. Des millions de vannes à
membrane Saunders sont actuellement installées dans des
usines de transformation à travers le monde où elles sont
réputées pour leur polyvalence et leur fiabilité.
Un fonctionnement fiable
Les ingénieurs savent qu'ils peuvent faire confiance aux
vannesSaunders.Ellesdéfinissentlesstandardsdel'industrie
en matière de fiabilité et de régularité de fonctionnement,
et ce même dans les conditions les plus défavorables offrant
des années de service sans aucun problème.
Le service à la clientèle
Les clients savent qu'ils peuvent compter sur le service après
vente et l'assistance technique de Saunders que l'un de nos
nombreux représentants ou partenaires de distribution
locaux peuvent leur offrir.

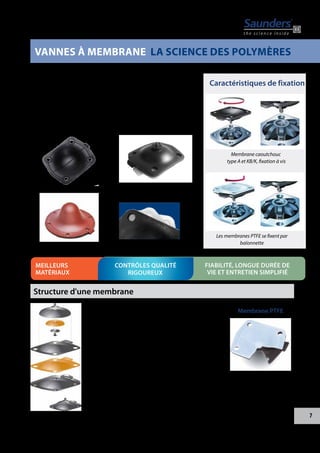

Science Inside ou la technologie au coeur
Saunders est fière de développer et de fabriquer ses
composés polymères, grâce à plus de 80 ans d'expérience
de la technologie des polymères. La technologie au coeur
(Science Inside™) de nos vannes fait notre différence.
Une conformité au niveau mondial
Les vannes à membrane Saunders sont entièrement con-
formes à toutes les normes mondiales.
Fermeture complète, même en cas de présence de
solides
Seules deux parties mouillées
Une large gamme de revêtements et membranes
pour une adaptation à la plupart des applications



Caractéristiques principales des vannes
à membrane Étanche* par conception
Entretien réduit au minimum
Meilleure résistance à la corrosion et à l'abrasion et
durée de vie plus longue



Principaux avantages des vannes à membrane
*Conforme aux normes MSS SP-88 et BS EN 12266-1

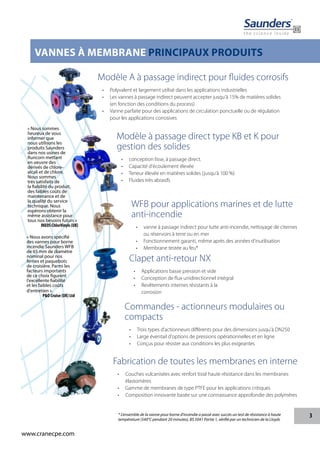

3. 3
www.cranecpe.com
VANNES À MEMBRANE PRINCIPAUX PRODUITS

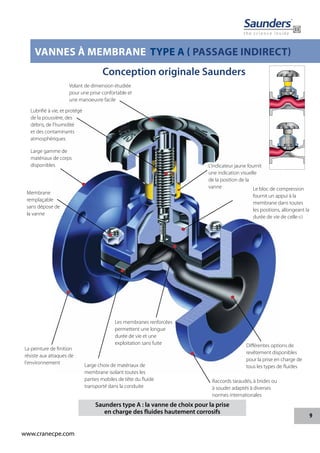

Modèle A à passage indirect pour fluides corrosifs
• Polyvalent et largement utilisé dans les applications industrielles
• Les vannes à passage indirect peuvent accepter jusqu'à 15% de matières solides
(en fonction des conditions du process)
• Vanne parfaite pour des applications de circulation ponctuelle ou de régulation
pour les applications corrosives

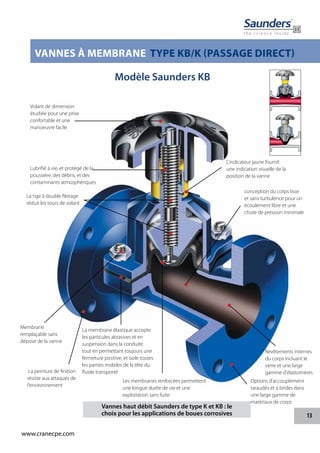

Modèle à passage direct type KB et K pour
gestion des solides
• conception lisse, à passage direct.
• Capacité d'écoulement élevée
• Teneur élevée en matières solides (jusqu'à 100 %)
• Fluides très abrasifs
WFB pour applications marines et de lutte
anti-incendie
• vanne à passage indirect pour lutte anti-incendie, nettoyage de citernes
ou réservoirs à terre ou en mer
• Fonctionnement garanti, même après des années d'inutilisation
• Membrane testée au feu*
Clapet anti-retour NX
• Applications basse pression et vide
• Conception de flux unidirectionnel intégral
• Revêtements internes résistants à la
corrosion

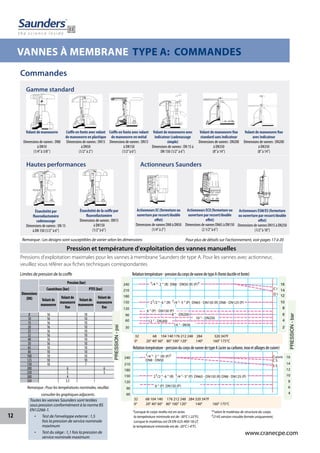

Commandes - actionneurs modulaires ou
compacts
• Trois types d'actionneurs différents pour des dimensions jusqu'à DN250
• Large éventail d'options de pressions opérationnelles et en ligne
• Conçus pour résister aux conditions les plus exigeantes

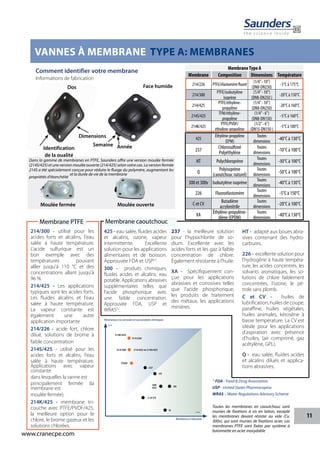

Fabrication de toutes les membranes en interne
• Couches vulcanisées avec renfort tissé haute résistance dans les membranes
élastomères
• Gamme de membranes de type PTFE pour les applications critiques
• Composition innovante basée sur une connaissance approfondie des polymères
« Nous avons spécifié
des vannes pour borne
incendie Saunders WFB
de 65 mm de diamètre
nominal pour nos
ferries et paquebots
de croisière. Parmi les
facteurs importants
de ce choix figurent
l'excellente fiabilité
et les faibles coûts
d'entretien ».
P&O Cruise (UK) Ltd
« Nous sommes
heureux de vous
informer que
nous utilisons les
produits Saunders
dans nos usines de
Runcorn mettant
en oeuvre des
dérivés de chlore-
alcali et de chlore.
Nous sommes
très satisfaits de
la fiabilité du produit,
des faibles coûts de
maintenance et de
la qualité du service
technique. Nous
espérons obtenir la
même assistance pour
tous nos besoins futurs »
INEOS ChlorVinyls (UK)
* L'ensemble de la vanne pour borne d'incendie a passé avec succès un test de résistance à haute
température (540°C pendant 20 minutes), BS 5041 Partie 1, vérifié par un technicien de la Lloyds

4. 4
www.cranecpe.com
VANNES À MEMBRANE POURQUOI LES VANNES À MEMBRANE
 Résistance à la corrosion
Les vannes revêtues Saunders sont le premier choix
pour les applications nécessitant une résistance
élevée à la corrosion. Nous proposons une large
gamme de revêtements et membranes pour une
adaptation à la plupart des applications Ce large
choix de revêtements internes du corps et de qualité
de membrane nous permet de vous proposer
une solution efficace et économique pour votre
application en évitant l'utilisation d'alliages exotiques.
Notre vaste gamme d'options pour vannes inclut des
revêtements internes en élastomères et polymères
fluorés spécialement conçus pour lutter contre la
corrosion.
 Résistance à l'abrasion
La technologie des polymères Saunders offre une
résistance supérieure à l'abrasion. La vanne à passage
direct KB accepte jusqu'à 100 % de matières solides
tandis que l'utilisation d'une membrane en caoutchouc
souple permet l'assurance d'une fermeture étanche,
conformément aux normes MSS SP-88 et BS EN 12266-1
 Aucun contact du mécanisme
d'actionnement
avec les fluides
transportés dans
la ligne
Tous les éléments mobiles
des vannes sont isolés de
la zone d'écoulement du
fluide et une fermeture
positive est obtenue même avec des cycles fréquents ou avec
présence de particules entraînées dans la ligne contrairement à
d'autres types de vannes. Facilité d'entretien
La conception en trois parties
permet l'entretien et l'amélioration
éventuelle de l'actionneur sans
dépose du corps de la vanne de
la ligne. Dans l'ensemble cela se
traduit par une réduction du coût
d’utilisation par rapport à d'autres
types de vannes.
 Adaptée aux applications de
régulation
Les caractéristiques d’étranglement et de régula-
tion sont renforcées par une voie d'écoulement
simplifiée sans cavité et offrant d'excellentes
capacités de régulation de l'écoulement.
 Rentable
Pendant les interventions
d'entretien, le corps reste sur
la ligne et il ne suffit que de
quelques minutes pour changer
une membrane, entraînant
d'importantes économies en terme
d'indisponibilité sur site.
 Vanne utilisable dans n'importe quelle
position - vidange gravitaire
La vanne Saunders peut être installée dans n'importe quelle position
sans affecter son fonctionnement. Toutefois, nous recommandons
une installation à au moins 6 fois le diamètre du tuyau par rapport à
un coude ou une pompe (10 fois le diamètre du tuyau si la vanne est
utilisée pour la régulation).
 Étanchéité*
Pour circuit sous pression ou sous
vide, les vannes à membrane
Saunders fonctionnent et se
ferment* avec une étanchéité à
100 %, conformément aux normes
MSS SP-88 et BS EN 12266-1, même
après des milliers de manoeuvres,
réduisant les coûts de process et
de manutention en éliminant les
émissions généralement associées
aux autres modèles de vannes.
Mécanisme de manoeuvre
Membrane
Fluide

5. 5
www.cranecpe.com
VANNES À MEMBRANE COMPARAISON
Saunders offre une gamme complète de vannes à membrane pour toutes les industries. Elles sont adaptées à toute
la gamme des applications mettant en oeuvre des fluides corrosifs et abrasifs exigeant une grande fiabilité de
fonctionnement de la vanne. D'un entretien facile pour assurer de nombreuses années de fonctionnement sans
incident, les vannes à membrane Saunders sont devenues un standard dans les industries telles que la fabrication
de produits chimiques, l'exploitation minière, le traitement de l'eau, les engrais et les activités marines pour n'en
nommer que quelques-unes.
Membrane Boule Papillon
Boisseau
sphérique Porte Tournant lubrifié
Étanche* arrêt des gaz, liquides et
solides
Résistance à l'abrasion
et à l'érosion
Large choix de matériaux
pour une parfaite adaptation aux
conditions d'exploitation
Perte de charge par frottement sans
tourbillon
Perte de charge par frottement
faibles
Résistance à la corrosion
Capacité d'aspiration
Entretien - entretien
sur ligne, pièces de rechange
économiques
Haute pureté
Applications de régulation
Applications de circulation
ponctuelle
Plage de température
Plage de pression
Rapport poids/dimensions
Adaptée Non adaptée
*Conforme aux normes MSS SP-88 et BS EN 12266-1

6. 6
www.cranecpe.com

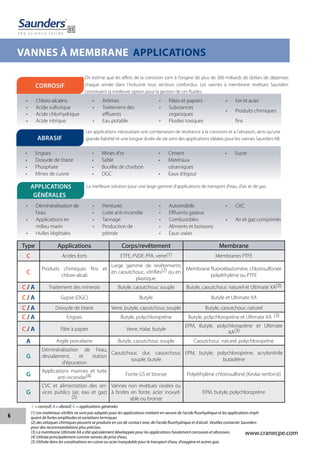

VANNES À MEMBRANE APPLICATIONS
• Chloro-alcalins
• Acide sulfurique
• Acide chlorhydrique
• Acide nitrique
• Arômes
• Traitement des
effluents
• Eau potable
• Pâtes et papiers
• Substances
organiques
• Fluides toxiques
• Fer et acier
• Produits chimiques
fins
• Engrais
• Dioxyde de titane
• Phosphate
• Mines de cuivre
• Mines d'or
• Sable
• Bouillie de charbon
• DGC
• Ciment
• Matériaux
céramiques
• Eaux d'égout
• Sucre
• Déminéralisation de
l'eau
• Applications en
milieu marin
• Huiles Végétales
• Peintures
• Lutte anti-incendie
• Tannage
• Production de
pétrole
• Automobile
• Effluents gazeux
• Combustibles
• Aliments et boissons
• Eaux usées
• CVC
• Air et gaz comprimés
CORROSIF
ABRASIF
APPLICATIONS
GÉNÉRALES
On estime que les effets de la corrosion sont à l'origine de plus de 300 milliards de dollars de dépenses
chaque année dans l'industrie tous secteurs confondus. Les vannes à membrane revêtues Saunders
constituent la meilleure option pour la gestion de ces fluides.
Les applications nécessitant une combinaison de résistance à la corrosion et à l'abrasion, ainsi qu'une
grande fiabilité et une longue durée de vie sont des applications idéales pour les vannes Saunders KB.
La meilleure solution pour une large gamme d'applications de transport d'eau, d'air et de gaz.
Type Applications Corps/revêtement Membrane
C Acides forts ETFE, PVDF, PFA, verre(1) Membranes PTFE
C
Produits chimiques fins et
chlore-alcali
Large gamme de revêtements
en caoutchouc, vitrifiés(2) ou en
plastique.
Membrane fluoroélastomère, chlorosulfonée
polyéthylène ou PTFE
C / A Traitement des minerais Butyle, caoutchouc souple Butyle, caoutchouc naturel et Ultimate XA(3)
C / A Gypse (DGC) Butyle Butyle et Ultimate XA
C / A Dioxyde de titane Verre, butyle, caoutchouc souple Butyle, caoutchouc naturel
C / A Engrais Butyle, polychloroprène Butyle, polychloroprène et Ultimate XA (3)
C / A Pâte à papier Verre, Halar, butyle
EPM, Butyle, polychloroprène et Ultimate
XA(3)
A Argile porcelaine Butyle, caoutchouc souple Caoutchouc naturel, polychloroprène
G
Déminéralisation de l'eau,
dessalement, et station
d'épuration
Caoutchouc dur, caoutchouc
souple, butyle
EPM, butyle, polychloroprène, acrylonitrile
butadiène
G
Applications marines et lutte
anti-incendie(4) Fonte GS et bronze Polyéthylène chlorosulfoné (Kevlar renforcé)
G
CVC et alimentation des ser-
vices publics (air, eau et gaz)
(5)
Vannes non revêtues vissées ou
à brides en fonte, acier inoxyd-
able ou bronze
EPM, butyle, polychloroprène
(1) Les matériaux vitrifiés ne sont pas adaptés pour les applications mettant en oeuvre de l'acide fluorhydrique et les applications impli-
quant de fortes amplitudes et variations termiques
(2) des attaques chimiques peuvent se produire en cas de contact avec de l'acide fluorhydrique et d’alcali. Veuillez contacter Saunders
pour des recommandations plus précises.
(3) La membrane Ultimate XA a été spécialement développée pour les applications hautement corrosives et abrasives.
(4) Utilisée principalement comme vannes de prise d'eau.
(5) Utilisée dans les canalisations en cuivre ou acier inoxydable pour le transport d'eau, d'oxygène et autres gaz.
C = corrosif, A = abrasif, G = applications générales

7. 7
www.cranecpe.com
VANNES À MEMBRANE LA SCIENCE DES POLYMÈRES
Caractéristiques de fixation
Chez Saunders nous appliquons des contrôles de qualité rigoureux à
chaque étape de fabrication de nos matériaux polymères. Pendant de
nombreusesannées,nousavonsdéveloppénotreexpertiseetaccumuléde
l'expérience dans production de nos propres membranes et revêtements
internes des vannes. Ainsi, nos vannes sont en mesure d'accepter les
fluides les plus exigeants avec une sécurité totale. Le nom Saunders est
synonyme d'innovation, de développement permanent des produits et de
normes de contrôle de la qualité élevées.
Membrane type A, qualité 300
Membrane PTFE
avec support qualité 300
Membrane type KB, qualité AA Membrane 214K pour des performances élevées
dans les applications de chlore
Membrane caoutchouc
type A et KB/K, fixation à vis
Les membranes PTFE se fixent par
baïonnette
Structure d'une membrane
 Choix des matières premières et des renforts tissu de la
plus haute qualité.
 Membranes faites de plusieurs couches de caoutchouc
et renforcement pour des performances et une
durabilité maximales.
 Goujons fixés à l'aide d'un adhésif et par ancrage
mécanique.
 Doubles nervures d'étanchéité (dans le passage et sur
la périphérie de la membrane) pour une étanchéité
améliorée et un couple de fermeture inférieur.
 Épaisseur des membranes optimisée pour une
souplesse accrue.
Membrane à structure en
deux parties, face PTFE avec
support en caoutchouc
renforcé, pour une pression
nominale et durabilité
accrues.
Membrane PTFE
MEILLEURS
MATÉRIAUX
FIABILITÉ, LONGUE DURÉE DE
VIE ET ENTRETIEN SIMPLIFIÉ
CONTRÔLES QUALITÉ
RIGOUREUX

8. 8
www.cranecpe.com

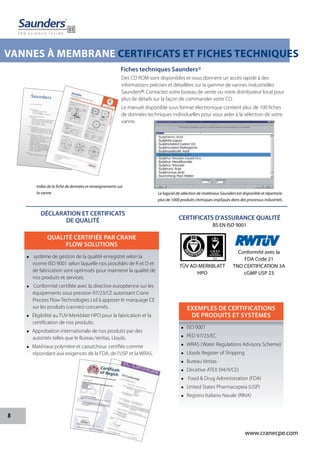

VANNES À MEMBRANE CERTIFICATS ET FICHES TECHNIQUES
CERTIFICATS D'ASSURANCE QUALITÉ
BS EN ISO 9001
Des CD ROM sont disponibles et vous donnent un accès rapide à des
informations précises et détaillées sur la gamme de vannes industrielles
Saunders®. Contactez votre bureau de vente ou votre distributeur local pour
plus de détails sur la façon de commander votre CD.
Le manuel disponible sous format électronique contient plus de 100 fiches
de données techniques individuelles pour vous aider à la sélection de votre
vanne.
Index de la fiche de données et renseignements sur
la vanne Le logiciel de sélection de matériaux Saunders est disponible et répertorie
plus de 1000 produits chimiques impliqués dans des processus industriels.
EXEMPLES DE CERTIFICATIONS
DE PRODUITS ET SYSTÈMES
 ISO 9001
 PED 97/23/EC
 WRAS (Water Regulations Advisory Scheme)
 Lloyds Register of Shipping
 Bureau Veritas
 Dircetive ATEX (94/9/CE)
 Food & Drug Administration (FDA)
 United States Pharmacopeia (USP)
 Registro Italiano Navale (RINA)
QUALITÉ CERTIFIÉE PAR CRANE
FLOW SOLUTIONS
 système de gestion de la qualité enregistré selon la
norme ISO 9001 selon laquelle nos procédés de R et D et
de fabrication sont optimisés pour maintenir la qualité de
nos produits et services.
 Conformité certifiée avec la directive européenne sur les
équipements sous pression 97/23/CE autorisant Crane
Process Flow Technologies Ltd à apposer le marquage CE
sur les produits (vannes) concernés.
 Éligibilité au TUV-Merkblatt HPO pour la fabrication et la
certification de nos produits.
 Approbation internationale de nos produits par des
autorités telles que le Bureau Veritas, Lloyds.
 Matériaux polymère et caoutchouc certifiés comme
répondant aux exigences de la FDA, de l'USP et la WRAS.
Conformité avec la
FDA Code 21
TNO CERTIFICATION 3A
cGMP USP 23
TÜV AD-MERKBLATT
HPO
Fiches techniques Saunders®
DÉCLARATION ET CERTIFICATS
DE QUALITÉ

9. 9
www.cranecpe.com
VANNES À MEMBRANE TYPE A ( PASSAGE INDIRECT)
Volant de dimension étudiée
pour une prise confortable et
une manoeuvre facile
Lubrifié à vie, et protégé
de la poussière, des
débris, de l'humidité
et des contaminants
atmosphériques
L'indicateur jaune fournit
une indication visuelle
de la position de la
vanne Le bloc de compression
fournit un appui à la
membrane dans toutes
les positions, allongeant la
durée de vie de celle-ci
Large gamme de
matériaux de corps
disponibles
Membrane
remplaçable
sans dépose de
la vanne
La peinture de finition
résiste aux attaques de
l'environnement
Les membranes renforcées
permettent une longue
durée de vie et une
exploitation sans fuite Différentes options de
revêtement disponibles
pour la prise en charge de
tous les types de fluidesLarge choix de matériaux de
membrane isolant toutes les
parties mobiles de tête du fluide
transporté dans la conduite
Raccords taraudés, à brides ou
à souder adaptés à diverses
normes internationales
Saunders type A : la vanne de choix pour la prise
en charge des fluides hautement corrosifs
Conception originale Saunders

10. 10
www.cranecpe.com
Nos corps en métal offrent un support mécanique pour le
revêtement et dans le même temps une protection contre
les effets des rayons ultraviolets (UV). Les épaisseurs des
revêtements Saunders vont de 1 à 4,5 mm (DN15-DN350)
en fonction du matériau utilisé (verre 1 mm, caoutchouc
et plastique 3 à 4,5 mm).
VANNES À MEMBRANE TYPE A: CORPS
Options vanne non-revêtue
Matériau Accouplement Norme Dimensions Température
Fonte À brides
BS EN1561
GJL-250
(1/2’’- 20’’)
(DN15-DN500)
-10°C à 175°C
Fonte
GS(2)
Taraudé
BS EN1563
GJL-450-10
(1/4’’- 2’’)
(DN8-DN50 )
-10°C à 175°C
À brides
BS EN1563
GJL-400-18
(1/2’’- 14’’)
(DN15-DN350)
Acier À brides ASTM A216WCB
(1/2’’- 10’’)
(DN15-DN250)
-30°C à 175°C
Bronze
Taraudé
BS EN1982
CC491K-GS
(1/4’’- 3’’)
(DN8-DN80 )
-30°C à 175°C
À brides
BS EN1982
CC492K-GS
(1/2’’- 8’’)
(DN15-DN200)
Inox
Taraudé
BS EN10283
1.4408(1)
(1/4’’- 3’’)
(DN8-DN80 )
-30°C à 175°C
À brides
BS EN10283
1.4408(1)
(1/2’’- 8’’)
(DN15-DN200)
(1)
Remplace la norme BS3100 316C16
(2)
Pour certaines qualités de fonte GS (ex : GJS-400-18-LT), limite inférieure de
température de -20°C.
(Pour plus d'informations sur les différents matériaux, veuillez contacter
Saunders)
Options de revêtement - modèles à brides uniquement
Revêtement
Matériau
du corps
Dimensions Température
PFA* Fonte GS
(1/2’’- 6’’)
(DN15-DN150)
-10°C à 175°C
ETFE* Fonte GS
(1/2’’- 6’’)
(DN15-DN150)
-10°C à 150°C
PVDF* Fonte GS
(3/4’’- 6’’)
(DN20-DN150)
-10°C à 130°C
PP* Fonte GS
(3/4’’- 6’’)
(DN20-DN150)
-10°C à 85°C
Verre** Fonte
(1/2’’- 10’’)
(DN15-DN350)
5°C à 175°C
Isobutylène
isoprène
(butyle)
Fonte
(3/4’’- 14’’)
(DN20-DN350)
-10°C à 110°C
Acier -30°C à 110°C
Fonte GS* -10°C à 110°C
Polychloroprène
Fonte (3/4’’- 14’’)
(DN20-DN350)
-10°C à 105°C
Acier -30°C à 105°C
Caoutchouc dur
(Ébonite)
Fonte
(3/4’’- 14’’)
(DN20-DN350)
-10°C à 85°C
Acier -30°C à 85°C
Fonte GS* -10°C à 85°C
Caoutchouc
souple
Fonte
(3/4’’- 14’’)
(DN20-DN350)
-10°C à 85°C
Acier -30°C à 85°C
Fonte GS* -10°C à 85°C
*La limite inférieure de température est fonction du matériau de structure du corps.(2)
**Le verre n'est pas adapté pour les applications impliquant un des variations
thermiques. Remarque : Pour les dimensions et les normes des différentes
combinaisons, veuillez contacter Saunders.
Résistance à l'abrasion
Résistance à la corrosion et aux produits chimiques
haute
Caoutchouc souple
Butyle
Verre
Polychloroprène
ETFE
PFA
PVDF
PP
HRL
haute
PFA Perfluoroalkoxy - Excellente résistance
aux acides forts concentrés à température
élevée, aux composés aromatiques, aux
solvants aliphatiques et chlorés. (couleur
blanche)
ETFE Polyéthylènetetrafluoéthylène -
Adapté pour les acides forts, l'eau salée, les
solvants à température moyenne. L'ETFE of-
fre la plus haute résistance à l'abrasion de
tous les revêtements fluorocarbonés. (cou-
leur rouge)
PP Polypropylène - Solution économique
pour les acides minéraux, l'eau salée, les
produits chimiques de traitement des eaux
usées, (couleur gris clair)
PVDF Polyfluorure de vinylidène - Adapté
aux acides minéraux, à l'eau salée, aux
produits chimiques de traitement des eaux
usées. En outre, il est la meilleure solution
pour le gaz de chlore humide ou présent
dans l'eau. (couleur noire)
Utilisé dans de nombreuses applications
différentes, dont les acides forts ou les alca-
lis. Très haute résistance à la corrosion et à
l'abrasion sur une large plage de tempéra-
ture. Remarque : le verre n'est pas adapté
pour les applications impliquant des varia-
tions thermiques. (couleur bleu)
HRL [Hard Rubber Lining] caoutchouc dur (ébo-
nite): utilisé pour l'eau salée, les acides dilués,
l'eau déminéralisée, les solutions de placage
et l'eau potable. Le HRL offre une meilleure ré-
sistance aux produits chimiques que le caou-
tchouc souple (SRL - Soft Rubber Lining). (cou-
leur noire)
Butyle Isobutylène isoprène - Idéal pour les
boues corrosives, abrasives et les boues acides.
Les autres applications sont l'eau salée, les
acides dilués et les fluides alcalins et la chaux.
(couleur noire)
Polychloroprène Polychloroprène - La solu-
tion idéale pour une combinaison de boues
abrasives contenant des hydrocarbures, des
boules huileuses et de l'eau de mer. (couleur
noire)
Caoutchouc souple Polyisoprène (caou-
tchouc naturel) - Résistance élevée à l'abrasion
pour les poudres, les boues abrasives, les arg-
iles, la poussière de charbon, les engrais secs, le
gypse, ainsi que le dioxyde de titane et les eaux
usées. (couleur rouge)
Les plages de température ci-dessus sont données
à titre de référence. Les conditions de service,
telles que les fluides transportés et la teneur en
matières solides déterminent la température de
fonctionnement la plus élevée possible. En outre, les
performances de la vanne dépendent également
du matériau de la membrane.
Revêtement plastique Revêtement verre Revêtement caoutchouc
Option de corps revêtu et non-revêtu

11. 11
www.cranecpe.com
VANNES À MEMBRANE TYPE A: MEMBRANES
Comment identifier votre membrane
Informations de fabrication
Identification
de la qualité
Dimensions
Dos Face humide
Semaine Année
214/300 - utilisé pour les
acides forts et alcalins, l'eau
salée à haute température.
L'acide sulfurique est un
bon exemple avec des
températures pouvant
alller jusqu'à 110 °C et des
concentrations allant jusqu'à
96 %.
214/425 - Les applications
typiques sont les acides forts.
Les fluides alcalins et l'eau
salée à haute température.
La vapeur constante est
également une autre
application importante
214/226 - acide fort, chlore
dilué, solutions de brome à
faible concentration
214S/425 - utilisé pour les
acides forts et alcalins, l'eau
salée à haute température.
Applications avec vapeur
constante
dans lesquelles la vanne est
principalement fermée (la
membrane est
moulée fermée).
214K/425 - membrane tri-
couche avec PTFE/PVDF/425,
la meilleure option pour le
chlore, le brome gazeux et les
solutions chlorées.
HT - adapté aux boues abra-
sives contenant des hydro-
carbures.
226 - excellente solution pour
l'hydrogène à haute tempéra-
ture, les acides concentrés, les
solvants aromatiques, les so-
lutions de chlore faiblement
concentrées, l'ozone, le pé-
trole sans plomb.
C et CV - huiles de
lubrification, huiles de coupe,
paraffine, huiles végétales,
huiles animales, kérosène à
basse température. La CV est
idéale pour les applications
d'aspiration avec présence
d'huiles, (air comprimé, gaz
acétylène, GPL).
Q - eau salée, fluides acides
et alcalins dilués et applica-
tions abrasives.
1)
FDA - Food & Drug Association
USP - United States Pharmacopeia
WRAS – Water Regulations Advisory Scheme
Toutes les membranes en caoutchouc sont
munies de fixations à vis en laiton, excepté
les membranes devant résister au vide (Cv,
300v), qui sont munies de fixations acier. Les
membranes PTFE sont fixées par système à
baïonnette en acier inoxydable
425 - eau salée, fluides acides
et alcalins, ozone, vapeur
intermittente. Excellente
solution pour les applications
alimentaires et de boisson.
Approuvée FDA et USP(1)
300 - produits chimiques,
fluides acides et alcalins, eau
potable. Applications abrasives
supplémentaires telles que
l'acide phosphorique avec
une faible concentration.
Approuvée FDA, USP et
WRAS(1)
.
237 - la meilleure solution
pour l'hypochlorite de so-
dium. Excellente avec les
acides forts et les gaz à faible
concentration de chlore.
Également résistante à l'huile.
XA - Spécifiquement con-
çue pour les applications
abrasives et corrosives telles
que l'acide phosphorique,
les produits de traitement
des métaux, les applications
minières.
Résistance à l'abrasion
Résistance à la corrosion et aux produits chimiques
haute
Q
XA
HT
237
PVDF
214/226
214K/425
214/300 214/425 et 214S/425
C et CV
300
425
haute
MembraneType A
Membrane Composition Dimensions Température
214/226 PTFE/élastomère fluoré
(1/4’’- 10’’)
(DN8-DN250)
-5°C à 175°C
214/300
PTFE/isobutylène
isoprène
(1/4’’- 10’’)
(DN8-DN250 )
-20°C à 150°C
214/425
PTFE/éthylène-
propylène
(1/4’’- 10’’)
(DN8-DN250)
-20°C à 160°C
214S/425
TFM/éthylène-
propylène
(1/4’’- 6’’)
(DN8-DN150)
-5°C à 160°C
214K/425
PTFE/PVDF/
éthylène-propylène
(1/2’’- 6’’)
(DN15-DN150 )
-5°C à 100°C
425
Éthylène-propylène
(EPM)
Toutes
dimensions
-40°C à 130°C
237
Chlorosulfoné
Polyéthylène
Toutes
dimensions
-10°C à 100°C
HT Polychloroprène
Toutes
dimensions
-30°C à 100°C
Q
Polyisoprène
(caoutchouc naturel)
Toutes
dimensions
-50°C à 100°C
300 et 300v Isobutylène isoprène
Toutes
dimensions
-40°C à 130°C
226 Fluoroélastomère
Toutes
dimensions
-5°C à 150°C
C et CV
Butadiène
acrylonitrile
Toutes
dimensions
-20°C à 100°C
XA
Éthylène-propylène-
diène (EPDM)
Toutes
dimensions
-40°C à 130°C
Membrane PTFE Membrane caoutchouc
Dans la gamme de membranes en PTFE, Saunders offre une version moulée fermée
(214S/425) et une version moulée ouverte (214/425) selon votre cas. La version fermée
214S a été spécialement conçue pour réduire le fluage du polymère, augmentant les
propriétés d'étanchéité
et la durée de vie de la membrane
Moulée fermée Moulée ouverte

12. 12
www.cranecpe.com
VANNES À MEMBRANE TYPE A: COMMANDES
Gamme standard
Hautes performances
Commandes
Volant de manoeuvre
Dimensions de vannes : DN8
à DN10
(1/4”à 3/8”)
Coiffe en fonte avec volant
de manoeuvre en plastique
Dimensions de vannes : DN15
à DN50
(1/2" à 2")
Coiffe en fonte avec volant
de manoeuvre en métal
Dimensions de vannes : DN15
à DN150
(1/2”à 6”)
Volant de manoeuvre avec
indicateur (cadenassage
simple)
Dimensions de vannes : DN 15 à
DN 150 (1/2" à 6")
Volant de manoeuvre fixe
standard sans indicateur
Dimensions de vannes : DN200
à DN350
(8”à 14”)
Volant de manoeuvre fixe
avec indicateur
Dimensions de vannes : DN200
à DN350
(8”à 14”)
Étanchéité par
fluoroélastomère
cadenassage
Dimensions de vannes : DN 15
à DN 150 (1/2" à 6")
Étanchéité de la coiffe par
fluoroélastomère
Dimensions de vannes : DN15
à DN150
(1/2”à 6”)
Actionneurs Saunders
Actionneurs EC (fermeture ou
ouverture par ressort/double
effet)
Dimensions de vannes DN8 à DN50
(1/4”à 2”)
Actionneurs ECX (fermeture ou
ouverture par ressort/double
effet)
Dimensions de vannes DN65 à DN150
(2 1/2”à 6”)
Actionneurs ESM/ES (fermeture
ou ouverture par ressort/double
effet)
Dimensions de vannes DN15 à DN250
(1/2”à 10”)
Remarque : Les designs sont susceptibles de varier selon les dimensions Pour plus de détails sur l'actionnement, voir pages 17 à 20
Pression et température d'exploitation des vannes manuelles
Pressions d'exploitation maximales pour les vannes à membrane Saunders de type A. Pour les vannes avec actionneur,
veuillez vous référer aux fiches techniques correspondantes
Limites de pression de la coiffe
Dimensions
(DN)
Pression(bar)
Caoutchouc(bar) PTFE(bar)
Volantde
manoeuvre
Volantde
manoeuvre
fixe
Volantde
manoeuvre
Volantde
manoeuvre
fixe
8 16 10
10 16 10
15 16 10
20 16 10
25 16 10
32 16 10
40 16 10
50 16 10
65 10 10
80 10 10
100 10 10
125 10 10
150 10 7
200 6 6
250 5 5
300 4
350 3.5
Remarque : Pour les températures nominales, veuillez
consulter les graphiques adjacents.
PRESSION-bar
PRESSION-psi
Toutes les vannes Saunders sont testées
sous pression conformément à la norme BS
EN12266-1.
• Test de l'enveloppe externe : 1,5
fois la pression de service nominale
maximum
• Test du siège : 1,1 fois la pression de
service nominale maximum
Relationtempérature-pressionducorpsdevannedetypeA(fonteductileetfonte)
Relationtempérature-pressionducorpsdevannedetypeA(acieraucarbone,inoxetalliagesdecuivre)
32 68 104 140 176 212 248 284 320 347F
0° 20° 40° 60° 80° 100° 120° 140° 160° 175°C
32 68 104 140 176 212 248 284 320 347F
0° 20° 40° 60° 80° 100° 120° 140° 160° 175°C
240
210
180
150
120
90
60
30
240
210
180
150
120
90
60
8 ” - DN200
10 ” - DN250
12 ” - DN300
14 ” - DN350
6 ” (P) - DN150 (P)
6 ” (P) DN150 (P)
21/2 ”- 6 ” (R) 1/4 ”- 5 ” (P) DN65 - DN150 (R) DN8 - DN125 (P)
21/2 ”- 6 ” (R) 1/4 ”- 5” (P) DN65 - DN150 (R) DN8 - DN125 (P)
1/4 ”- 2 ” (R) DN8 - DN50 (R) (P)†
C I
D I
C S
S S
Cuivre1/4 ”- 2 ” (R) (P)†
DN8 - DN50
16
14
12
10
8
6
4
2
16
14
12
10
8
6
4
*Lorsque le corps revêtu est en acier,
la température minimale est de -30°C (-22°F).
Lorsque le matériau est DI EN-GJS-400-18-LT,
la température minimale est de -20°C (-4°F).
**selon le matériau de structure du corps.
†214S version moulée fermée uniquement.

13. 13
www.cranecpe.com
VANNES À MEMBRANE TYPE KB/K (PASSAGE DIRECT)
Volant de dimension
étudiée pour une prise
confortable et une
manoeuvre facile
L'indicateur jaune fournit
une indication visuelle de la
position de la vanne
conception du corps lisse
et sans turbulence pour un
écoulement libre et une
chute de pression minimale
Lubrifié à vie, et protégé de la
poussière, des débris, et des
contaminants atmosphériques
Membrane
remplaçable sans
dépose de la vanne
Revêtements internes
du corps incluant le
verre et une large
gamme d'élastomères
Options d'accouplement
taraudés et à brides dans
une large gamme de
matériaux de corps
La peinture de finition
résiste aux attaques de
l'environnement
La membrane élastique accepte
les particules abrasives et en
suspension dans la conduite
tout en permettant toujours une
fermeture positive, et isole toutes
les parties mobiles de la tête du
fluide transporté
Les membranes renforcées permettent
une longue durée de vie et une
exploitation sans fuite
La tige à double filetage
réduit les tours de volant
Modèle Saunders KB
Vannes haut débit Saunders de type K et KB : le
choix pour les applications de boues corrosives

14. 14
www.cranecpe.com

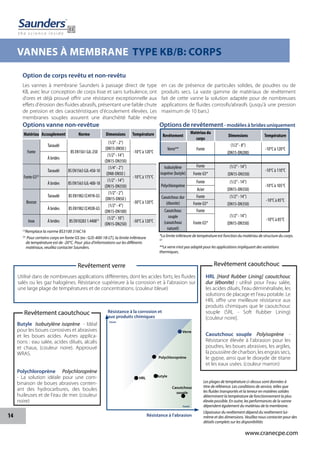

VANNES À MEMBRANE TYPE KB/B: CORPS
Option de corps revêtu et non-revêtu
Les vannes à membrane Saunders à passage direct de type
KB, avec leur conception de corps lisse et sans turbulence, ont
d'ores et déjà prouvé offrir une résistance exceptionnelle aux
effets d'érosion des fluides abrasifs, présentant une faible chute
de pression et des caractéristiques d'écoulement élevées. Les
membranes souples assurent une étanchéité fiable même
en cas de présence de particules solides, de poudres ou de
produits secs. La vaste gamme de matériaux de revêtement
fait de cette vanne la solution adaptée pour de nombreuses
applications de fluides corrosifs/abrasifs (jusqu'à une pression
maximum de 10 bars.)
Options vanne non-revêtue
Matériau Accouplement Norme Dimensions Température
Fonte
Taraudé
BSEN1561GJL-250
(1/2’’- 2’’)
(DN15-DN50 )
-10°C à 120°C
À brides
(1/2’’- 14’’)
(DN15-DN350)
Fonte GS(2)
Taraudé BSEN1563GJL-450-10
(1/4’’- 2’’)
(DN8-DN50 )
-10°C à 175°C
À brides BSEN1563GJL-400-18
(1/2’’- 14’’)
(DN15-DN350)
Bronze
Taraudé BSEN1982CC491K-GS
(1/2”- 2”)
(DN15-DN50 )
-30°C à 120°C
À brides BSEN1982CC492K-GS
(1/2”- 4”)
(DN15-DN100)
Inox À brides BSEN102831.4408(1) (1/2’’- 10’’)
(DN15-DN250)
-30°C à 120°C
(1)
Remplace la norme BS3100 316C16
(2)
Pour certains corps en fonte GS (ex : GJS-400-18-LT), la limite inférieure
de température est de -20°C. Pour plus d'informations sur les différents
matériaux, veuillez contacter Saunders.
Options de revêtement- modèles à brides uniquement
Revêtement
Matériau du
corps
Dimensions Température
Verre** Fonte
(1/2’’- 8’’)
(DN15-DN200)
-10°C à 120°C
Isobutylène
isoprène (butyle)
Fonte (1/2’’- 14’’)
(DN15-DN350)
-10°C à 110°C
Fonte GS*
Polychloroprène
Fonte (1/2’’- 14’’)
(DN15-DN350)
-10°C à 105°C
Acier
Caoutchouc dur
(ébonite)
Fonte (1/2’’- 14’’)
(DN15-DN350)
-10°C à 85°C
Fonte GS*
Caoutchouc
souple
(caoutchouc
naturel)
Fonte
(1/2’’- 14’’)
(DN15-DN350)
-10°C à 85°C
Fonte GS*
*La limite inférieure de température est fonction du matériau de structure du corps.
(2)
**Le verre n'est pas adapté pour les applications impliquant des variations
thermiques.
Résistance à l'abrasion
haute
Caoutchouc
souple
Butyle
Verre
Polychloroprène
HRL
Résistance à la corrosion et
aux produits chimiques
haute
Butyle Isobutylène isoprène - Idéal
pour les boues corrosives et abrasives
et les boues acides. Autres applica-
tions : eau salée, acides dilués, alcalis
et chaux, (couleur noire). Approuvé
WRAS.
Polychloroprène Polychloroprène
- La solution idéale pour une com-
binaison de boues abrasives conten-
ant des hydrocarbures, des boules
huileuses et de l'eau de mer. (couleur
noire)
Utilisé dans de nombreuses applications différentes, dont les acides forts, les fluides
salés ou les gaz halogènes. Résistance supérieure à la corrosion et à l'abrasion sur
une large plage de températures et de concentrations. (couleur bleue)
HRL [Hard Rubber Lining] caoutchouc
dur (ébonite) : utilisé pour l'eau salée,
les acides dilués, l'eau déminéralisée, les
solutions de placage et l'eau potable. Le
HRL offre une meilleure résistance aux
produits chimiques que le caoutchouc
souple (SRL - Soft Rubber Lining)
[couleur noire].
Caoutchouc souple Polyisoprène -
Résistance élevée à l'abrasion pour les
poudres, les boues abrasives, les argiles,
la poussière de charbon, les engrais secs,
le gypse, ainsi que le dioxyde de titane
et les eaux usées. (couleur marron)
Revêtement caoutchouc
Revêtement caoutchouc
Revêtement verre
Les plages de température ci-dessus sont données à
titre de référence. Les conditions de service, telles que
les fluides transportés et la teneur en matières solides
déterminent la température de fonctionnement la plus
élevée possible. En outre, les performances de la vanne
dépendent également du matériau de la membrane.
L'épaisseur du revêtement dépend du revêtement lui-
même et des dimensions. Veuillez nous contacter pour des
détails complets sur les disponibilités

15. 15
www.cranecpe.com
Résistance à la corrosion et aux produits chimiques
Résistance à l'abrasion
226
300
425
237
HT
C
XA
AA
haute
haute
VANNES À MEMBRANE TYPE KB/B: MEMBRANES
1)
FDA - Food & Drug Association USP - United States Pharmacopeia
WRAS – Water Regulations Advisory Scheme
Membranes
De nombreux facteurs peuvent accélérer les effets du vieillissement des composés polymères. La température et l'abrasion ont un impact
important sur l'effet des produits chimiques sur les composés de caoutchouc. Nous sommes fiers chez Saunders de notre capacité à
pouvoir fabriquer toutes nos membranes en interne. Notre savoir-faire en technologie des polymères assure que la meilleure gamme de
membranes s'adapte aux exigences les plus contraignantes dans une sécurité totale. Cela explique pourquoi les membranes Saunders
sont synonymes de durée de vie plus longue, d'entretien réduit et de capacités d'exploitation supérieures.
Les nervures de renfort permettent une
étanchéité efficace dans les applications
présentant un large passage
Type KB/K membrane
Membrane Composition Dimensions Température
226 Fluoroélastomère
1/2”à 12”
DN15 à DN300
-5°C à 120°C
425
Éthylène-propylène
(EPM)
Toutes
dimensions
-40°C à 100°C
AA
Caoutchouc naturel
(Polyisoprène)
Toutes
dimensions
-40°C à 90°C
HT Polychloroprène
Toutes
dimensions
-20°C à 90°C
237
Chlorosulfoné
Polyéthylène
Toutes
dimensions
-10°C à 100°C
300 Isobutylène isoprène
Toutes
dimensions
-20°C à 100°C
C
Butadiène
acrylonitrile
Toutes
dimensions
-10°C à 90°C
XA
Éthylène-propylène-
diène (EPDM)
Toutes
dimensions
-40°C à 100°C
Comment identifier votre membrane
Informations de fabrication
Identification
de la qualité
Dimensions
Dos Face humide
Semaine
Année
Fluoroélastomère Membrane
caoutchouc
226 - excellente solution
pour l'hydrogène à haute
température, les acides con-
centrés, les solvants aro-
matiques, les solutions de
chlore faiblement concen-
trées, l'ozone, le pétrole sans
plomb.
300 - produits chimiques, flu-
ides acides et alcalins, eau po-
table. Applications abrasives
supplémentaires telles que
l'acide phosphorique avec
une faible concentration. Ap-
prouvée FDA, USP et WRAS(1)
.
HT - adapté aux boues abra-
sives contenant des hydro-
carbures.
425 - eau salée, fluides acides
et alcalins, ozone, vapeur
intermittente. Excellente so-
lution pour les applications
alimentaires et de boisson.
Approuvée FDA et USP(1)
237 - la meilleure solution
pour l'hypochlorite de sodi-
um. Excellente avec les acides
forts et les gaz à faible con-
centration de chlore. Égale-
ment résistante à l'huile.
XA - Spécifiquement con-
çue pour les applications
abrasives et corrosives telles
que l'acide phosphorique,
les produits de traitement
des métaux, les applications
minières.
C - huile de lubrification,
huiles de coupe, paraffine,
huiles végétales, huiles végé-
tales et animales, kérosène à
basse température.
AA - Excellent choix pour les
applications abrasives telles
que les boues ou les poudres
sèches. La membrane est
brun clair, et est polymérisée
au soufre.

16. 16
www.cranecpe.com

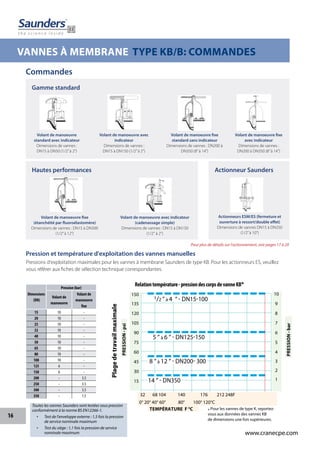

VANNES À MEMBRANE TYPE KB/B: COMMANDES
Hautes performances Actionneur Saunders
Gamme standard
Commandes
Volant de manoeuvre
standard avec indicateur
Dimensions de vannes :
DN15 à DN50 (1/2”à 2”)
Volant de manoeuvre fixe
(étanchéité par fluoroélastomère)
Dimensions de vannes : DN15 à DN300
(1/2”à 12”)
Volant de manoeuvre avec
indicateur
Dimensions de vannes :
DN15 à DN150 (1/2”à 2”)
Volant de manoeuvre avec indicateur
(cadenassage simple)
Dimensions de vannes : DN15 à DN150
(1/2" à 2")
Actionneurs ESM/ES (fermeture et
ouverture à ressort/double effet)
Dimensions de vannes DN15 à DN250
(1/2”à 10”)
Volant de manoeuvre fixe
standard sans indicateur
Dimensions de vannes : DN200 à
DN350 (8”à 14”)
Volant de manoeuvre fixe
avec indicateur
Dimensions de vannes :
DN200 à DN350 (8”à 14”)
Pression et température d'exploitation des vannes manuelles
Dimensions
(DN)
Pression (bar)
Volant de
manoeuvre
Volant de
manoeuvre
fixe
15 10 -
20 10 -
25 10 -
32 10 -
40 10 -
50 10 -
65 10 -
80 10 -
100 10 -
125 6 -
150 6 -
200 - 3.5
250 - 3.5
300 - 3.5
350 - 1.5
Pressions d'exploitation maximales pour les vannes à membrane Saunders de type KB. Pour les actionneurs ES, veuillez
vous référer aux fiches de sélection technique correspondantes.
Pour plus de détails sur l'actionnement, voir pages 17 à 20
Toutes les vannes Saunders sont testées sous pression
conformément à la norme BS EN12266-1.
• Test de l'enveloppe externe : 1,5 fois la pression
de service nominale maximum
• Test du siège : 1,1 fois la pression de service
nominale maximum
32 68 104 140 176 212 248F
0° 20° 40° 60° 80° 100° 120°C
150
135
120
105
90
75
60
45
30
15
10
9
8
7
6
5
4
3
2
1
Relationtempérature-pressiondescorpsdevanneKB*
PRESSION-psi
PRESSION-bar
1/2 ” à 4 “ - DN15-100
5 ” à 6 ” - DN125-150
8 ” à 12 ” - DN200- 300
14 ” - DN350
TEMPÉRATURE F °C
Plagedetravailmaximale
* Pour les vannes de type K, reportez-
vous aux données des vannes KB
de dimensions une fois supérieures.

17. 17
www.cranecpe.com

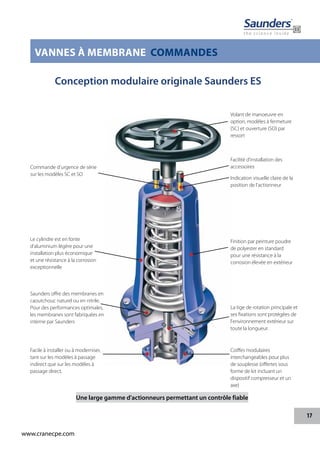

VANNES À MEMBRANE COMMANDES
Une large gamme d'actionneurs permettant un contrôle fiable
Conception modulaire originale Saunders ES
Volant de manoeuvre en
option, modèles à fermeture
(SC) et ouverture (SO) par
ressort
Commande d'urgence de série
sur les modèles SC et SO
Facilité d'installation des
accessoires
Indication visuelle claire de la
position de l'actionneur
Finition par peinture poudre
de polyester en standard
pour une résistance à la
corrosion élevée en extérieur
Le cylindre est en fonte
d'aluminium légère pour une
installation plus économique
et une résistance à la corrosion
exceptionnelle
Saunders offre des membranes en
caoutchouc naturel ou en nitrile.
Pour des performances optimales,
les membranes sont fabriquées en
interne par Saunders
Facile à installer ou à moderniser,
tant sur les modèles à passage
indirect que sur les modèles à
passage direct.
Coiffes modulaires
interchangeables pour plus
de souplesse (offertes sous
forme de kit incluant un
dispositif compresseur et un
axe)
La tige de rotation principale et
ses fixations sont protégées de
l'environnement extérieur sur
toute la longueur.

18. 18
www.cranecpe.com

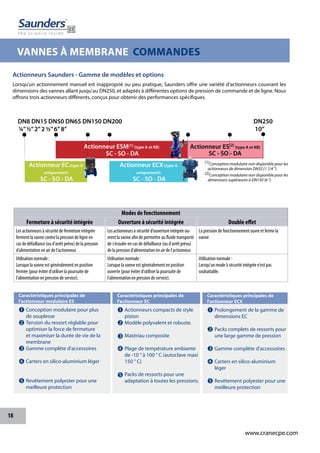

VANNES À MEMBRANE COMMANDES
Actionneur ESM(1) (type A et KB)
SC - SO - DA
Actionneur EC(type A
uniquement)
SC - SO - DA
Actionneur ES(2)
(type A et KB)
SC - SO - DA
Actionneur ECX(type A
uniquement)
SC - SO - DA
DN8 DN15 DN50 DN65 DN150 DN200
¼”½”2”2 ½”6”8”
• • • • • •
(1)Conception modulaire non disponible pour les
actionneurs de dimension DN32 (1 1/4 ").
(2)Conception modulaire non disponible pour les
dimensions supérieures à DN150 (6 ")
Actionneurs Saunders - Gamme de modèles et options
Modes de fonctionnement
Fermeture à sécurité intégrée Ouverture à sécurité intégrée Double effet
Les actionneurs à sécurité de fermeture intégrée
ferment la vanne contre la pression de ligne en
cas de défaillance (ou d'arrêt prévu) de la pression
d’alimentation en air de l'actionneur.
Les actionneurs à sécurité d'ouverture intégrée ou-
vrent la vanne afin de permettre au fluide transporté
de s'écouler en cas de défaillance (ou d'arrêt prévu)
de la pression d’alimentation en air de l'actionneur.
La pression de fonctionnement ouvre et ferme la
vanne
Utilisation normale :
Lorsque la vanne est généralement en position
fermée (pour éviter d'utiliser la poursuite de
l'alimentation en pression de service).
Utilisation normale :
Lorsque la vanne est généralement en position
ouverte (pour éviter d'utiliser la poursuite de
l'alimentation en pression de service).
Utilisation normale :
Lorsqu'un mode à sécurité intégrée n'est pas
souhaitable.
Conception modulaire pour plus
de souplesse
Tension du ressort réglable pour
optimiser la force de fermeture
et maximiser la durée de vie de la
membrane
Gamme complète d'accessoires
Carters en silico-aluminium léger
Revêtement polyester pour une
meilleure protection





Caractéristiques principales de
l'actionneur modulaire ES
Actionneurs compacts de style
piston
Modèle polyvalent et robuste.
Matériau composite
Plage de température ambiante
de -10 ° à 100 ° C (autoclave maxi
150 ° C)
Packs de ressorts pour une
adaptation à toutes les pressions.





Caractéristiques principales de
l'actionneur EC
Prolongement de la gamme de
dimensions EC
Packs complets de ressorts pour
une large gamme de pression
Gamme complète d'accessoires
Carters en silico-aluminium
léger
Revêtement polyester pour une
meilleure protection





Caractéristiques principales de
l'actionneur ECX
Lorsqu’un actionnement manuel est inapproprié ou peu pratique, Saunders offre une variété d'actionneurs couvrant les
dimensions des vannes allant jusqu'au DN250, et adaptés à différentes options de pression de commande et de ligne. Nous
offrons trois actionneurs différents, conçus pour obtenir des performances spécifiques.
•
DN250
10”

19. 19
www.cranecpe.com
VANNES À MEMBRANE ACCESSOIRES ET RACCORDS
Mini positionneur
Pour les applications de régulation
de la vanne EC actionnée, Saunders
propose deux entrées pneumatiques,
électropneumatiques et numériques
avec capteur de retour en option et
modèle à installation linéaire pour une
solution de régulation compacte.
Opti-SET
• Réglage auto. Réduit la durée de validation
et de réglage.
• Indication d'ouverture/fermeture.
• Modèle compact, léger et économique.
• Permet le réglage de la compression de la
membrane.
• Facile d'accès, même sous des angles
difficiles.
• Disponible avec des interrupteurs
mécaniques ou des détecteurs de
proximité, avec options de sécurité.
Électrovannes
Une large gamme d'électrovannes banjo
montées localement peut être installée
sur les actionneurs Saunders avec option
de commande manuelle et diverses
classifications de zones dangereuses. La
gamme d'électrovannes est conçue pour
couvrir tous les besoins.
MODULE Switchbox
(boitier de commande)
Cette option de boîtier de commande
est disponible pour les gammes
d'actionneurs EC et ECX. Le boîtier de
commande offre une large gamme de
capteurs mécaniques et de proximité
avec un espace pour 4 commutateurs
maximum, une électrovanne intégrée
et l'interface ASi*.
*l'interface ASi peut être mise à jour.
Positionneur ES
Permet une commande précise
de l'écoulement à travers la vanne.
Cette gamme à longue durée de vie,
résistante à la corrosion, est adaptée
à une grande variété d'applications et
offre fiabilité et précision. Disponible
en versions pneumatique et électro-
pneumatique avec sécurité intrinsèque
et anti-déflagrante avec une variété
d'options de rétroaction. Une version
numérique est également disponible.
Saunders® I-VUE
Le Saunders® I-VUE est un capteur de
position compact intelligent qui fournit
des informations précises et fiables sur
la position de la vanne. Il est adapté
pour les vannes actionnées EC ou ECX.
Caractéristiques principales et avantages :
• Disponible en modèles Point-à-Point
ou capacités de mise en réseau (ASi et
DeviceNet)
• Technologie de détection électronique
de haute précision pour la surveillance
permanente de la position de la vanne.
• Fonction de réglage auto (sans entrée) fa-
cilitant le réglage et la programmation des
interrupteurs sans ouvrir le carter.
007 boîtier de commande
Les boitiers de commande modulaires sont
disponibles pour la gamme d'actionneurs
modulaires ES.
Offrant une large gamme d'interrupteurs
mécaniques et de détecteurs de proximité
ainsi que d'autres options, ex : interface ASi.
Actionneurs Saunders - Matériaux et accessoires
Autres options de commande disponibles sur demande.
Veuillez contacter Saunders pour plus d'informations
Présentée sur un actionneur ESM
Dimensions (mm)
Modèle Gamme de
dimensions
Type de
vanne
Matériau Électrovanne Boite
d'interrupteur
Positionneur Filtre à air Volant de
manoeuvre
ES DN15-DN250
1/2”- 10”
A, KB SiAl(1)
    
EC DN8-DN50
1/4”- 2”
A PES(2)
    
ECX DN65-DN150
2 1/2”- 6”
A SiAl(1)
    
(1)
SiAl - Silico-aluminium (2)
PES - polyéthersulphone  Disponible  Indisponible

20. www.flowoffluids.com
Crane Process Flow Technologies Ltd
Grange Road
Cwmbran, Gwent NP44 3XX
ROYAUME-UNI
Tél.: +44 1633 486666
Fax: +44 1633 486777
Crane ChemPharma & Energy
www.cranecpe.com
®
Crane Co. et ses filiales n'endossent aucune responsabilité quant à d'éventuelles erreurs dans les catalogues, brochures et autres documents
imprimés,ainsi que sur leurs sites Web Informations Crane Co.se réserve le droit de modifier ses produits sans préavis,incluant les produits déjà
commandés, sous réserve que cette ou ces modifications ne nécessitent d'apporter des changements au cahier des charges préalablement
convenu. Toutes les marques citées dans le présent document sont la propriété de Crane Co. ou de ses filiales. Le logo Crane et les logos des
marques Crane,dans l'ordre alphabétique,(ALOYCO®,CENTER LINE®,COMPAC-NOZ®,CRANE®,DEPA®,DUO-CHEK®,ELRO®,FLOWSEAL®,JENKINS®,
KROMBACH®, NOZ-CHEK®, PACIFIC VALVES®, RESISTOFLEX®, REVO®, SAUNDERS®, STOCKHAM®,TRIANGLE®, UNI-CHEK®, WTA®, et XOMOX®) sont
des marques déposées de Crane Co.Tous droits réservés.
© 2014 Crane ChemPharma & Energy,www.cranecpe.com
brands you trust.
CPE-SAUNDERS-IDV-BU_20PG-FR-A4-2014_05_23
Crane ChemPharma & Energy
Siège social
4444 Cooper Road
Cincinnati, Ohio 45242
Tél. : 513-745-6000
Fax : 513-745-6086
Crane Process Flow Technologies Ltd (Inde)
Solitaire,5th & 6th Floor,S.No.131 / 1+2 ,
ITI Road,Aundh,Pune - 411007,Inde
Tél. : +91 20 3056 7800
Fax : +91 20 3056 7812
Crane Process Flow Technologies
SPRL / BV
Avenue Franklin n ° 1
Wavre,B-1300,Belgique
Tél. : +32 10 8184 44
Fax : +32 10 8184 58
