1. La fibre optique
Câble UTP = Gaine, 4 paires de câbles torsadée.
Câble FTP = Gaine, Masse, 4 paires de câbles torsadée sur lui même.
Câble SFTP = Gaine, Blindage, 4 paires de câbles torsadée sur lui même.
Câble SSTP = Gaine, Blindage, Masse, 4 paires de câbles torsadée, Blindage.
Câble Optique = Gaine, Kevlar, Gaine, Fibre optique

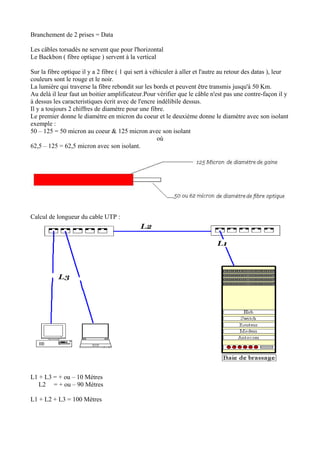

2. Branchement de 2 prises = Data
Les câbles torsadés ne servent que pour l'horizontal
Le Backbon ( fibre optique ) servent à la vertical
Sur la fibre optique il y a 2 fibre ( 1 qui sert à véhiculer à aller et l'autre au retour des datas ), leur
couleurs sont le rouge et le noir.
La lumière qui traverse la fibre rebondit sur les bords et peuvent être transmis jusqu'à 50 Km.
Au delà il leur faut un boitier amplificateur.Pour vérifier que le câble n'est pas une contre-façon il y
à dessus les caracteristiques écrit avec de l'encre indélibile dessus.
Il y a toujours 2 chiffres de diamétre pour une fibre.
Le premier donne le diamétre en micron du coeur et le deuxième donne le diamètre avec son isolant
exemple :
50 – 125 = 50 micron au coeur & 125 micron avec son isolant
où
62,5 – 125 = 62,5 micron avec son isolant.
Calcul de longueur du cable UTP :
L1 + L3 = + ou – 10 Métres
L2 = + ou – 90 Métres
L1 + L2 + L3 = 100 Métres
