RSX-1560
                                                     Ampli-tuner Home Cinéma 7.1 canaux




Points clés
• 100 watts x 7 canaux
• 200 watts x 7 canaux sur 4 ohms
• Amplificateur de puissance Classe D qualité audiophile
• Traitement son Surround 7.1 canaux.
• 4 x prises HDMI v1.3a intégrales, avec traitement Deep Color et xvYCC Dolby® TrueHD, Dolby Digital Plus and DTS-
HD™ Master • • Audio, DTS HD Hi-Resolution
• Traitement vidéo Faroudja
• Compatible résolution 1080P 24 Hertz
• Gestion seconde, troisième et quatrième zones en audio et vidéo
• Canaux assignables pour bi-amplification ou écoute en seconde zone
• Sorties de commutation Trigger +12 volts 150 mA assignables
• Prise contrôle système RS-232C et multiple IR
• Ports de contrôle IR Série E/S
• Câble d’alimentation secteur détachable
• Hauteur châssis 4U                                                                                 www.rotel.com

                                                                                              B&W Group France
                                                                                              ZAC des Prés secs
                                                                                              75 rue Louis Arnal
                                                                                              T. 04 37 46 15 00
                                                                                              F. 04 72 54 38 16
RSX-1560
                                                                  Ampli-tuner Home Cinéma 7.1 canaux

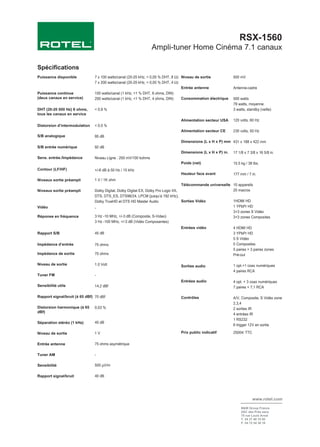

Spécifications
Puissance disponible            7 x 100 watts/canal (20-20 kHz, < 0,05 % DHT, 8 Ω) Niveau de sortie              500 mV
                                7 x 200 watts/canal (20-20 kHz, < 0,05 % DHT, 4 Ω)
                                                                                   Entrée antenne                Antenne-cadre
Puissance continue              100 watts/canal (1 kHz, <1 % DHT, 8 ohms, DIN)
(deux canaux en service)        200 watts/canal (1 kHz, <1 % DHT, 4 ohms, DIN)     Consommation électrique       500 watts
                                                                                                                 79 watts, moyenne
DHT (20-20 000 Hz) 8 ohms,      < 0,9 %                                                                          3 watts, standby (veille)
tous les canaux en service
                                                                                    Alimentation secteur USA     120 volts, 60 Hz
Distorsion d’intermodulation    < 0,5 %
                                                                                    Alimentation secteur CE      230 volts, 50 Hz
S/B analogique                  95 dB
                                                                                    Dimensions (L x H x P) mm 431 x 188 x 422 mm
S/B entrée numérique            92 dB
                                                                                    Dimensions (L x H x P) in.   17 1/8 x 7 3/8 x 16 5/8 in.
Sens. entrée./Impédance         Niveau Ligne : 200 mV/100 kohms
                                                                                    Poids (net)                  15.5 kg / 38 lbs.
Contour (LF/HF)                 +/-6 dB à 50 Hz / 15 kHz
                                                                                    Hauteur face avant           177 mm / 7 in.
Niveaux sortie préampli         1 V / 1K ohm
                                                                                    Télécommande universelle 10 appareils
Niveaux sortie préampli         Dolby Digital, Dolby Digital EX, Dolby Pro Logic IIX,                        20 macros
                                DTS, DTS_ES, DTS96/24, LPCM (jusqu’à 192 kHz),
                                Dolby TrueHD et DTS HD Master Audio                   Sorties Vidéo              1HDMI HD
Vidéo                           -                                                                                1 YPbPr HD
                                                                                                                 3+3 zones S Vidéo
Réponse en fréquence            3 Hz -10 MHz, +/-3 dB (Composite, S-Video)                                       3+3 zones Composites
                                3 Hz -100 MHz, +/-3 dB (Vidéo Composantes)
                                                                                    Entrées vidéo                4 HDMI HD
Rapport S/B                     45 dB                                                                            3 YPbPr HD
                                                                                                                 5 S Vidéo
Impédance d’entrée              75 ohms                                                                          5 Composites
                                                                                                                 5 paires + 3 paires zones
Impédance de sortie             75 ohms                                                                          Pré-out

Niveau de sortie                1.0 Volt                                            Sorties audio                1 opt.+1 coax numériques
                                                                                                                 4 paires RCA
Tuner FM                        -
                                                                                    Entrées audio                4 opt. + 3 coax numériques
Sensibilité utile               14,2 dBf                                                                         7 paires + 7,1 RCA

Rapport signal/bruit (à 65 dBf) 70 dBf                                              Contrôles                    A/V, Composite, S Vidéo zone
                                                                                                                 2,3,4
Distorsion harmonique (à 65     0,03 %                                                                           2 sorties IR
dBf)
                                                                                                                 4 entrées IR
                                                                                                                 1 RS232
Séparation stéréo (1 kHz)       45 dB
                                                                                                                 6 trigger 12V en sortie

Niveau de sortie                1V                                                  Prix public indicatif        2500€ TTC


Entrée antenne                  75 ohms asymétrique

Tuner AM                        -

Sensibilité                     500 µV/m

Rapport signal/bruit            40 dB




                                                                                                                             www.rotel.com

                                                                                                                      B&W Group France
                                                                                                                      ZAC des Prés secs
                                                                                                                      75 rue Louis Arnal
                                                                                                                      T. 04 37 46 15 00
                                                                                                                      F. 04 72 54 38 16
