La norme 802.11n-2009 améliore le débit et la portée des réseaux sans fil par des mécanismes tels que la modulation OFDM et la technologie MIMO. Elle permet des débits allant jusqu'à 600 mbits/s et une portée de 70m en intérieur et 250m en extérieur, en utilisant les fréquences de 2.4 GHz et 5 GHz. Cette norme intègre les modifications des versions antérieures et utilise jusqu'à quatre antennes pour optimiser la transmission des données.

1. La norme 802.11n
1

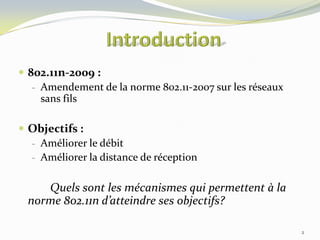

2.  802.11n-2009 :
- Amendement de la norme 802.11-2007 sur les réseaux
sans fils
 Objectifs :
- Améliorer le débit
- Améliorer la distance de réception
Quels sont les mécanismes qui permettent à la
norme 802.11n d’atteindre ses objectifs?
2

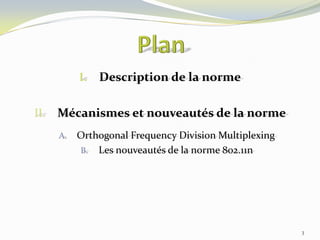

3. I.
II.
Description de la norme
Mécanismes et nouveautés de la norme
A.
Orthogonal Frequency Division Multiplexing
B. Les nouveautés de la norme 802.11n
3

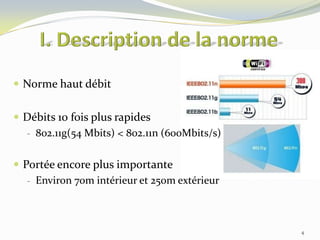

4.  Norme haut débit
 Débits 10 fois plus rapides
- 802.11g(54 Mbits) < 802.11n (600Mbits/s)
 Portée encore plus importante
- Environ 70m intérieur et 250m extérieur
4

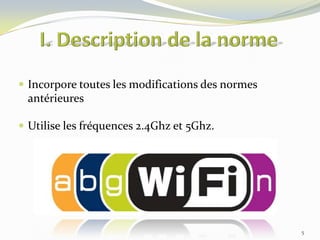

5.  Incorpore toutes les modifications des normes
antérieures
 Utilise les fréquences 2.4Ghz et 5Ghz.
5

6.  Modulation OFDM :
 Segmentation des données à envoyer sur des sous canaux
 Envoie d’informations sur fréquences orthogonales
 Orthogonalité :
 Pas d’interférence entre signaux des différents sous-canaux
 Haute efficacité spectrale
 Utilisation bande passante intégralement
6

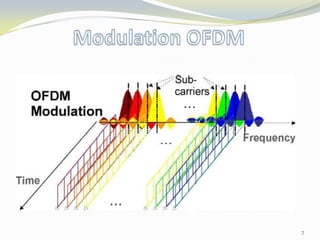

7. 7

8.  Augmentation du nombre de sous canaux OFDM
- 802.11g = 48 sous canaux de données
- 802.11n = 52 sous canaux de données
 Le débit passe de 54 à 58.5 Mbits/s
 Codage convolutionnel
- 802.11g -> 3/4
- 802.11n -> 5/6
 Le débit passe de 58.5 à 65Mbits/s
8

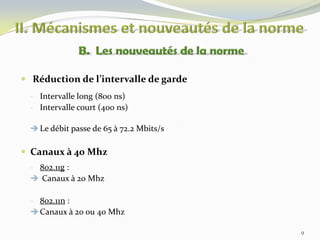

9.  Réduction de l’intervalle de garde
- Intervalle long (800 ns)
- Intervalle court (400 ns)
 Le débit passe de 65 à 72.2 Mbits/s
 Canaux à 40 Mhz
- 802.11g :
 Canaux à 20 Mhz
- 802.11n :
 Canaux à 20 ou 40 Mhz
9

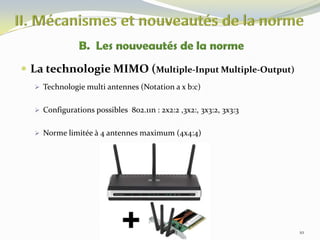

10.  La technologie MIMO (Multiple-Input Multiple-Output)
 Technologie multi antennes (Notation a x b:c)
 Configurations possibles 802.11n : 2x2:2 ,3x2:, 3x3:2, 3x3:3
 Norme limitée à 4 antennes maximum (4x4:4)
10

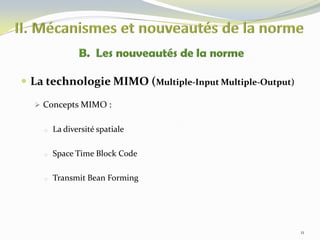

11.  La technologie MIMO (Multiple-Input Multiple-Output)
 Concepts MIMO :
o

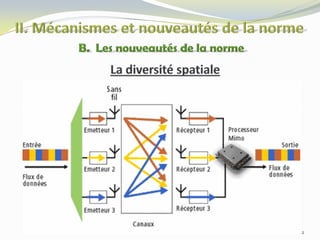

La diversité spatiale
o
Space Time Block Code
o
Transmit Bean Forming
11

12. 12

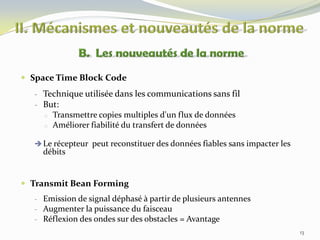

13.  Space Time Block Code
- Technique utilisée dans les communications sans fil
- But:
o
o
Transmettre copies multiples d'un flux de données
Améliorer fiabilité du transfert de données
 Le récepteur peut reconstituer des données fiables sans impacter les
débits
 Transmit Bean Forming
- Emission de signal déphasé à partir de plusieurs antennes
- Augmenter la puissance du faisceau
- Réflexion des ondes sur des obstacles = Avantage
13

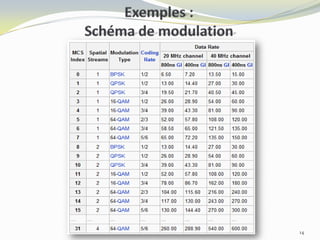

14. 14

15.  Certification de la norme après plusieurs années
d’attente
 Les différents mécanismes permettent de dépasser les
technologies précédentes
 Les
réseaux filaires vont-ils perdre leur place
dominante dans les entreprises ?
15

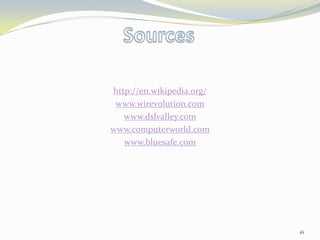

16. http://en.wikipedia.org/
www.wirevolution.com
www.dslvalley.com
www.computerworld.com
www.bluesafe.com
16
