Prof : Fabius N’YABA

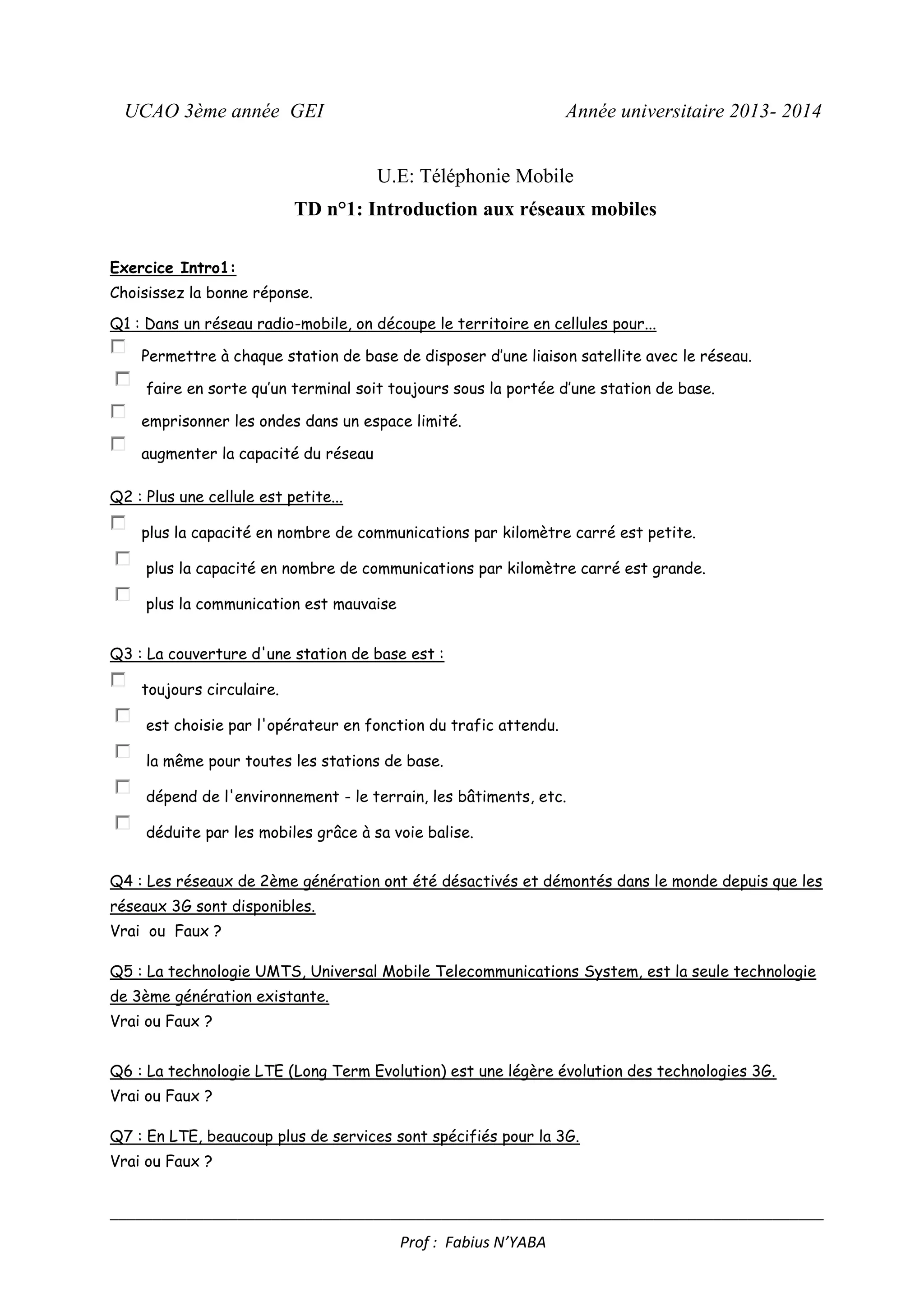

UCAO 3ème année GEI Année universitaire 2013- 2014
U.E: Téléphonie Mobile
TD n°1: Introduction aux réseaux mobiles
Exercice Intro1:
Choisissez la bonne réponse.
Q1 : Dans un réseau radio-mobile, on découpe le territoire en cellules pour...
Permettre à chaque station de base de disposer d’une liaison satellite avec le réseau.
faire en sorte qu’un terminal soit toujours sous la portée d’une station de base.
emprisonner les ondes dans un espace limité.
augmenter la capacité du réseau
Q2 : Plus une cellule est petite...
plus la capacité en nombre de communications par kilomètre carré est petite.
plus la capacité en nombre de communications par kilomètre carré est grande.
plus la communication est mauvaise
Q3 : La couverture d'une station de base est :
toujours circulaire.
est choisie par l'opérateur en fonction du trafic attendu.
la même pour toutes les stations de base.
dépend de l'environnement - le terrain, les bâtiments, etc.
déduite par les mobiles grâce à sa voie balise.
Q4 : Les réseaux de 2ème génération ont été désactivés et démontés dans le monde depuis que les
réseaux 3G sont disponibles.
Vrai ou Faux ?
Q5 : La technologie UMTS, Universal Mobile Telecommunications System, est la seule technologie
de 3ème génération existante.
Vrai ou Faux ?
Q6 : La technologie LTE (Long Term Evolution) est une légère évolution des technologies 3G.
Vrai ou Faux ?
Q7 : En LTE, beaucoup plus de services sont spécifiés pour la 3G.
Vrai ou Faux ?

2. ____________________________________________________________________________________
Prof : Fabius N’YABA

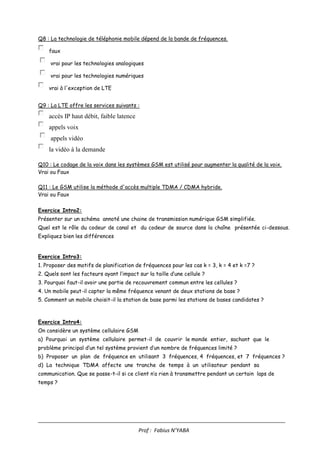

Q8 : La technologie de téléphonie mobile dépend de la bande de fréquences.
faux
vrai pour les technologies analogiques
vrai pour les technologies numériques
vrai à l'exception de LTE
Q9 : La LTE offre les services suivants :
accès IP haut débit, faible latence
appels voix
appels vidéo
la vidéo à la demande
Q10 : Le codage de la voix dans les systèmes GSM est utilisé pour augmenter la qualité de la voix.
Vrai ou Faux
Q11 : Le GSM utilise la méthode d'accès multiple TDMA / CDMA hybride.
Vrai ou Faux
Exercice Intro2:
Présenter sur un schéma annoté une chaine de transmission numérique GSM simplifiée.
Quel est le rôle du codeur de canal et du codeur de source dans la chaîne présentée ci-dessous.
Expliquez bien les différences
Exercice Intro3:
1. Proposer des motifs de planification de fréquences pour les cas k = 3, k = 4 et k =7 ?
2. Quels sont les facteurs ayant l’impact sur la taille d’une cellule ?
3. Pourquoi faut-il avoir une partie de recouvrement commun entre les cellules ?
4. Un mobile peut-il capter la même fréquence venant de deux stations de base ?
5. Comment un mobile choisit-il la station de base parmi les stations de bases candidates ?
Exercice Intro4:
On considère un système cellulaire GSM
a) Pourquoi un système cellulaire permet-il de couvrir le monde entier, sachant que le
problème principal d’un tel système provient d’un nombre de fréquences limité ?
b) Proposer un plan de fréquence en utilisant 3 fréquences, 4 fréquences, et 7 fréquences ?
d) La technique TDMA affecte une tranche de temps à un utilisateur pendant sa
communication. Que se passe-t-il si ce client n’a rien à transmettre pendant un certain laps de
temps ?

3. ____________________________________________________________________________________
Prof : Fabius N’YABA

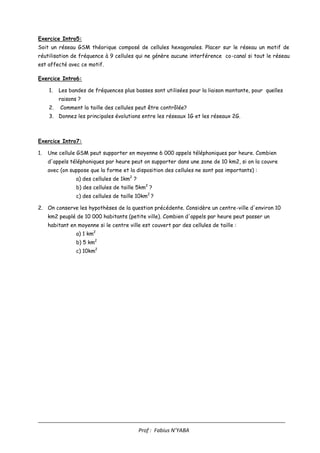

Exercice Intro5:
Soit un réseau GSM théorique composé de cellules hexagonales. Placer sur le réseau un motif de
réutilisation de fréquence à 9 cellules qui ne génère aucune interférence co-canal si tout le réseau
est affecté avec ce motif.
Exercice Intro6:
1. Les bandes de fréquences plus basses sont utilisées pour la liaison montante, pour quelles
raisons ?
2. Comment la taille des cellules peut être contrôlée?
3. Donnez les principales évolutions entre les réseaux 1G et les réseaux 2G.
Exercice Intro7:
1. Une cellule GSM peut supporter en moyenne 6 000 appels téléphoniques par heure. Combien
d'appels téléphoniques par heure peut on supporter dans une zone de 10 km2, si on la couvre
avec (on suppose que la forme et la disposition des cellules ne sont pas importants) :
a) des cellules de 1km2
?
b) des cellules de taille 5km2
?
c) des cellules de taille 10km2
?
2. On conserve les hypothèses de la question précédente. Considère un centre-ville d'environ 10
km2 peuplé de 10 000 habitants (petite ville). Combien d'appels par heure peut passer un
habitant en moyenne si le centre ville est couvert par des cellules de taille :
a) 1 km2
b) 5 km2
c) 10km2
