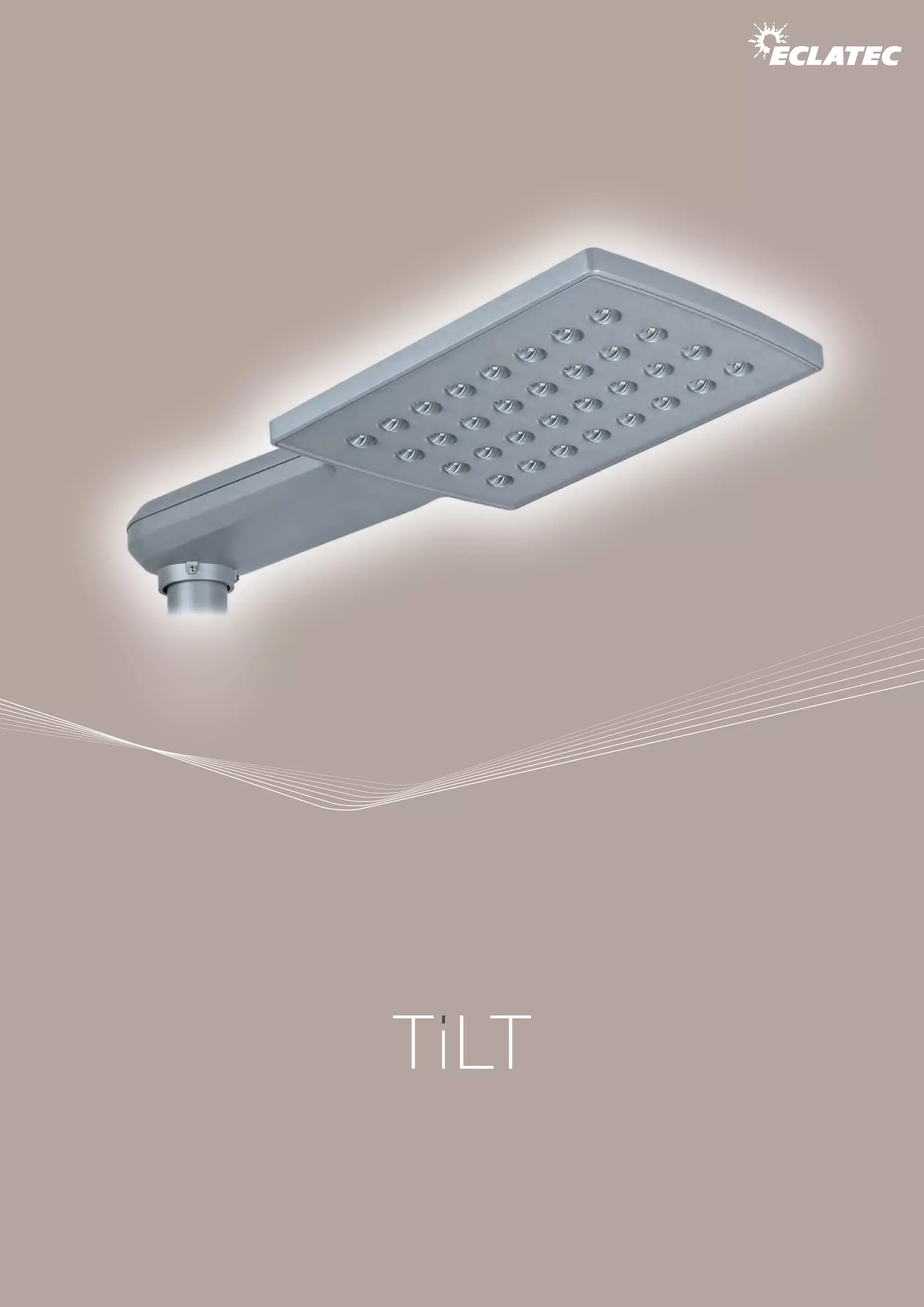

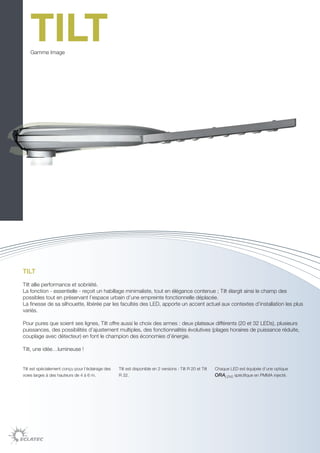

- 2. TILT Gamme Image TILT Tilt allie performance et sobriété. La fonction - essentielle - reçoit un habillage minimaliste, tout en élégance contenue ; Tilt élargit ainsi le champ des possibles tout en préservant l’espace urbain d’une empreinte fonctionnelle déplacée. La finesse de sa silhouette, libérée par les facultés des LED, apporte un accent actuel aux contextes d’installation les plus variés. Pour pures que soient ses lignes, Tilt offre aussi le choix des armes : deux plateaux différents (20 et 32 LEDs), plusieurs puissances, des possibilités d’ajustement multiples, des fonctionnalités évolutives (plages horaires de puissance réduite, couplage avec détecteur) en font le champion des économies d’énergie. Tilt, une idée…lumineuse ! Tilt est spécialement conçu pour l’éclairage des Tilt est disponible en 2 versions : Tilt R 20 et Tilt Chaque LED est équipée d’une optique voies larges à des hauteurs de 4 à 6 m. R 32. ORALENS spécifique en PMMA injecté.
- 3.

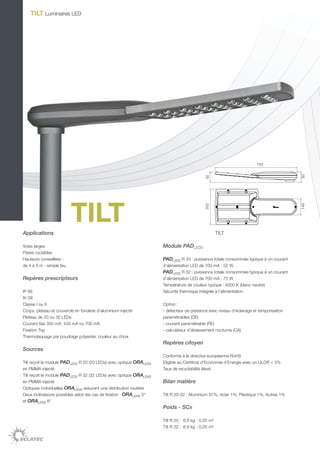

- 4. TILT Luminaires LED 750 93 92 TILT 332 149 Applications TILT Voies larges Module PADLEDS Pistes cyclables Hauteurs conseillées : PADLEDS R 20 : puissance totale consommée typique à un courant de 4 à 5 m - simple feu d’alimentation LED de 700 mA : 52 W PADLEDS R 32 : puissance totale consommée typique à un courant Repères prescripteurs d’alimentation LED de 700 mA : 75 W Température de couleur typique : 4200 K (blanc neutre) IP 66 Sécurité thermique intégrée à l’alimentation IK 08 Classe I ou II Option : Corps, plateau et couvercle en fonderie d’aluminium injecté - détecteur de présence avec niveau d’éclairage et temporisation Plateau de 20 ou 32 LEDs paramétrables (DE) Courant fixe 350 mA, 450 mA ou 700 mA - courant paramétrable (RE) Fixation Top - calculateur d’abaissement nocturne (CA) Thermolaquage par poudrage polyester, couleur au choix Repères citoyen Sources Conforme à la directive européenne RoHS Tilt reçoit le module PADLEDS R 20 (20 LEDs) avec optique ORALENS Eligible au Certificat d’Economie d’Energie avec un ULOR < 3% en PMMA injecté Taux de recyclabilité élevé Tilt reçoit le module PADLEDS R 32 (32 LEDs) avec optique ORALENS en PMMA injecté Bilan matière Optiques individuelles ORALENS assurant une distribution routière Deux inclinaisons possibles selon les cas de fixation : ORALENS 0° Tilt R 20-32 : Aluminium 97%, Acier 1%, Plastique 1%, Autres 1% et ORALENS 8° Poids - SCx Tilt R 20 : 6.6 kg - 0,05 m² Tilt R 32 : 6.9 kg - 0,05 m²
- 5. Distribution photométrique TILT Luminaires LED Tilt - PADLEDS RES-0 - 20/32 LEDs Tilt - PADLEDS RES-8 - 20/32 LEDs Luminaire incliné à 5° Luminaire incliné à 5° Imax = 603 cd/klm cd/klm C90 - C270 Imax = 612 cd/klm cd/klm C90 - C270 70% 70% C0 - C180 C0 - C180 0 0 - 90 ° 90 ° - 90 ° 90 ° 20% 20% 10% 10% - 45 ° 480 0° 45 ° 0% - 45 ° 400 0° 45 ° 0% l/h -1 -0.5 0 0.5 1 1.5 l/h -1 -0.5 0 0.5 1 1.5 Interfaces mécaniques Etanchéité Fixation en Top Degré d’étanchéité IP 66 selon norme EN 60 529 Pour mâts Ø 60 : Ø 60mm x 70mm Joints en silicone Pour mâts Ø 76mm et Ø 89mm : prévoir un embout Ø 60mm x 70mm Respiration du luminaire par filtre à charbon actif Luminaire incliné à 5° Presse-étoupe 5 Maintenance - Maintenance de l’appareillage - Maintenance des sources Accès direct à l’alimentation après Un second compartiment étanche dépose du capot fixé par 2 vis reçoit le système optique. Par souci imperdables des règles de l’art (montage initial en salle dédiée, pour des contraintes de propreté, d’anti-statisme et d’étanchéité…), il est préconisé, dans le cas général, d’opérer par échange standard des luminaires
- 6.

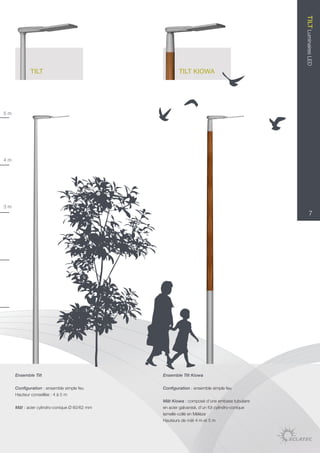

- 7. TILT Luminaires LED TILT TILT KIOWA 5m 4m 3m 7 Ensemble Tilt Ensemble Tilt Kiowa Configuration : ensemble simple feu Configuration : ensemble simple feu Hauteur conseillée : 4 à 5 m Mât Kiowa : composé d’une embase tubulaire Mât : acier cylindro-conique Ø 60/62 mm en acier galvanisé, d’un fût cylindro-conique lamellé-collé en Mélèze Hauteurs de mât 4 m et 5 m
