catalogue S FIVE Groupe
- 1.

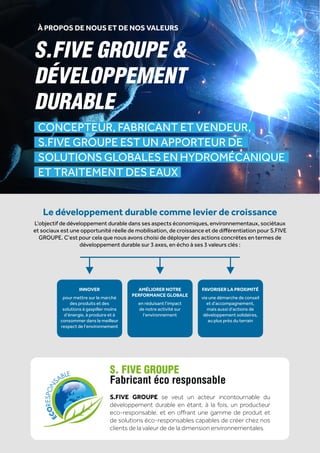

- 2. PRODUIT 22 GROUPE S.FIVE CONCEPTEUR, FABRICANT ETVENDEUR, S.FIVE GROUPE EST UN APPORTEUR DE SOLUTIONS GLOBALES EN HYDROMÉCANIQUE ET TRAITEMENT DES EAUX S.FIVE GROUPE & DÉVELOPPEMENT DURABLE S. FIVE GROUPE Fabricant éco responsable S.FIVE GROUPE se veut un acteur incontournable du développement durable en étant, à la fois, un producteur eco-responsable, et en offrant une gamme de produit et de solutions éco-responsables capables de créer chez nos clients de la valeur de de la dimension environnementales. Le développement durable comme levier de croissance L’objectif de développement durable dans ses aspects économiques, environnementaux, sociétaux et sociaux est une opportunité réelle de mobilisation, de croissance et de différentiation pour S.FIVE GROUPE. C’est pour cela que nous avons choisi de déployer des actions concrètes en termes de développement durable sur 3 axes, en écho à ses 3 valeurs clés : À PROPOS DE NOUS ET DE NOS VALEURS INNOVER pour mettre sur le marché des produits et des solutions à gaspiller moins d’énergie, à produire et à consommer dans le meilleur respect de l’environnement AMÉLIORER NOTRE PERFORMANCE GLOBALE en réduisant l’impact de notre activité sur l’environnement FAVORISER LA PROXIMITÉ via une démarche de conseil et d’accompagnement, mais aussi d’actions de développement solidaires, au plus près du terrain
- 3. PRODUIT 33 GROUPE S.FIVE La vanne muraleest spécialement conçue pour la retenue d’eaux usées et d’eaux pluviales ; Aussi agir comme un moyen de sécurité pour la protection des milieux naturels et de l’environnement. Elles permettent de sectionner ou d’isoler un réseau pour contenir des eaux en cas de pollution, incendie, crues. APPLICATION Traitement d’eau, eaux usées, collecteurs d’évacuation, centrales hydroélectriques, bassins d’orage, installation de dessalement, installation d’irrigation. DIMENSION De 200x200 à 2000x2000 mm (standard), Autres dimensions possibles sur demande ORIFICE Carré, circulaire, rectangulaire MATÉRIAUX DE BAS Acier Inoxydable: EN 1. 4307 / AISI 304L Acier Inoxydable: EN 1. 4404 / AISI 316L La vanne batardeau est conçue à être montée dans des canalisations ouvertes. l’étanchéité est obtenue sur 3 côtés par pression de l’eau (latéraux et base). APPLICATION Le traitement des eaux, les collecteurs urbains, les acheminements, les irrigations, les ouvrages hydrauliques et les centrales hydroélectriques DIMENSION De 200x200 à 4000x4000 mm (Standard). Autres dimensions possibles sur demande ORIFICE Carré, circulaire, rectangulaire MATÉRIAUX DE BAS Acier Inoxydable: EN 1. 4307 / AISI 304L Acier Inoxydable: EN 1. 4404 / AISI 316L LA VANNE BATARDEAU LA VANNE MURALE

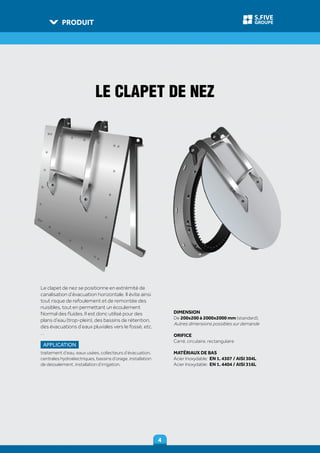

- 4. PRODUIT 44 GROUPE S.FIVE Le clapet denez se positionne en extrémité de canalisation d’évacuation horizontale. II évite ainsi tout risque de refoulement et de remontée des nuisibles, tout en permettant un écoulement Normal des fluides. II est donc utilisé pour des plans d’eau (trop-plein), des bassins de rétention, des évacuations d’eaux pluviales vers Ie fossé, etc. . . APPLICATION traitement d’eau, eaux usées, collecteurs d’évacuation, centrales hydroélectriques, bassins d’orage, installation de dessalement, installation d’irrigation. DIMENSION De 200x200 à 2000x2000 mm (standard), Autres dimensions possibles sur demande ORIFICE Carré, circulaire, rectangulaire MATÉRIAUX DE BAS Acier Inoxydable: EN 1. 4307 / AISI 304L Acier Inoxydable: EN 1. 4404 / AISI 316L LE CLAPET DE NEZ
- 5. PRODUIT 55 GROUPE S.FIVE Le dégrilleur automatiqueest placé en amont dans la phase prétraitement. Il consiste à éliminer les déchets plus ou moins volumineux tels que les chiffons, les textiles, les papiers, les plastiques, ou encore les branches et les feuilles entraînés par les eaux s’écoulant dans les canalisations d’assainissement. APPLICATION Stations d’épuration d’eau,Blanchisseries industrielles, Papeteries,Abattoirs, Eaux de process, Prises d’eau de refroidissement, Abattoirs de volailles,Industries de poissons. DIMENSIONS Largeur minimale: 500mm Largeur mximale: 2500mm Débit jusqu’à 3500 m3/h Entrefers de 5 à 50 mm Autres dimensions possibles sur demande MATÉRIAUX DE BASE Acier Inoxydable: EN 1. 4307 / AISI 304L Acier Inoxydable: EN 1. 4404 / AISI 316L DÉGRILLEUR AUTOMATIQUE
- 6. PRODUIT 66 GROUPE S.FIVE Panier de dégrillageest installé en poste de relevage des eaux usées. Protège les pompes des déchets ou tout autre objet présent dans les eaux usées. Évite le colmatage ou le blocage des pompes de relevage. Panier livré avec son support pour un montage facile sous le tuyau d’arrivée. APPLICATION station de relevage,Station d’épuration,assainissement DIMENSIONS De 200x200 à 2000x2000mm (Standard) Autres dimensions possibles sur demande MATÉRIAUX DE BASE Acier Inoxydable: EN 1. 4307 / AISI 304L Acier Inoxydable: EN 1. 4404 / AISI 316L PANIER DÉGRILLEUR

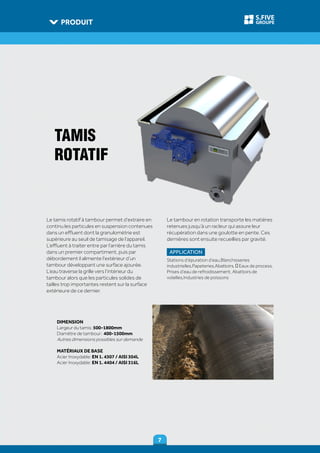

- 7. PRODUIT 77 GROUPE S.FIVE DIMENSION Largeur du tamis:500-1800mm Diamètre de tambour: 400-1500mm Autres dimensions possibles sur demande MATÉRIAUX DE BASE Acier Inoxydable: EN 1. 4307 / AISI 304L Acier Inoxydable: EN 1. 4404 / AISI 316L TAMIS ROTATIF Le tamis rotatif à tambour permet d’extraire en continu les particules en suspension contenues dans un effluent dont la granulométrie est supérieure au seuil de tamisage de l’appareil. L’effluent à traiter entre par l’arrière du tamis dans un premier compartiment, puis par débordement il alimente l’extérieur d’un tambour développant une surface ajourée. L’eau traverse la grille vers l’intérieur du tambour alors que les particules solides de tailles trop importantes restent sur la surface extérieure de ce dernier. Le tambour en rotation transporte les matières retenues jusqu’à un racleur qui assure leur récupération dans une goulotte en pente. Ces dernières sont ensuite recueillies par gravité. APPLICATION Stations d’épuration d’eau,Blanchisseries industrielles,Papeteries,Abattoirs, ‐ Eaux de process, Prises d’eau de refroidissement, Abattoirs de volailles,Industries de poissons

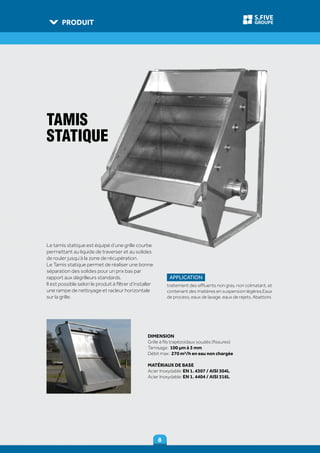

- 8. PRODUIT 88 GROUPE S.FIVE DIMENSION Grille à filstrapézoïdaux soudés (fissures) Tamisage: 100 µm à 3 mm Débit max: 270 m³/h en eau non chargée MATÉRIAUX DE BASE Acier Inoxydable: EN 1. 4307 / AISI 304L Acier Inoxydable: EN 1. 4404 / AISI 316L TAMIS STATIQUE Le tamis statique est équipé d’une grille courbe permettant au liquide de traverser et au solides de rouler jusqu’à la zone de récupération. Le Tamis statique permet de réaliser une bonne séparation des solides pour un prix bas par rapport aux dégrilleurs standards. Il est possible selon le produit à filtrer d’installer une rampe de nettoyage et racleur horizontale sur la grille. APPLICATION traitement des effluents non gras, non colmatant, et contenant des matières en suspension légères,Eaux de process, eaux de lavage, eaux de rejets, Abattoirs
- 9. PRODUIT 99 GROUPE S.FIVE MATÉRIAUX DE BASE AcierInoxydable: EN 1. 4307 / AISI 304L Acier Inoxydable: EN 1. 4404 / AISI 316L DIMENSION Capacité: 0 à 150 m3 / h Dimensions du diamètre de la vis: 150 à 500mm MATÉRIAUX DE BASE Acier Inoxydable: EN 1. 4307 / AISI 304L Acier Inoxydable: EN 1. 4404 / AISI 316L La vis en acier special Le convoyeur ou transporteur à vis sans fin est un système de transport universel et souvent dans les industries en général où il est nécessaire de transporter les déchets d’un point à un autre pour télécharger, enlever, et de mélanger. on peut personnaliser chaque tarière en fonction des exigences Classificateur à sable est conçu pour séparer le sable ou autres types de particules décantables. Sa structure robuste est la garantie d’une grande fiabilité et d’une longue durée de vie technique, avec une maintenance réduite. Ils sont souvent installés dans les stations d’épuration. VIS DE CONVOYAGE ET COMPACTAGE CLASSIFICATEUR À SABLE

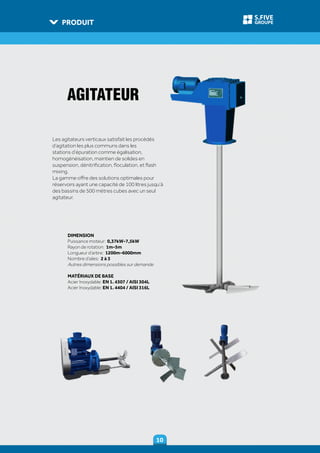

- 10. PRODUIT 1010 GROUPE S.FIVE DIMENSION Puissance moteur: 0,37kW-7,5kW Rayonde rotation: 1m-5m Longueur d’arbre: 1200m-6000mm Nombre d’ailes: 2 à 3 Autres dimensions possibles sur demande MATÉRIAUX DE BASE Acier Inoxydable: EN 1. 4307 / AISI 304L Acier Inoxydable: EN 1. 4404 / AISI 316L Les agitateurs verticaux satisfait les procédés d’agitation les plus communs dans les stations d’épuration comme égalisation, homogénéisation, maintien de solides en suspension, dénitrification, floculation, et flash mixing. La gamme offre des solutions optimales pour réservoirs ayant une capacité de 100 litres jusqu’à des bassins de 500 mètres cubes avec un seul agitateur. AGITATEUR
- 11. PRODUIT 1111 GROUPE S.FIVE STATION D’ÉPURATION SBR APPLICATION Zones urbaines,hôtels, basede vies DIMENSION Conteneur: 20’ ou 40’ selon la norme ISO 668 ce système constituent une variante particulière de procédé par boues activées. La particularité de cette variante est que la décantation de la biomasse s’effectue directement dans les bassins d’aération plutôt que dans un décanteur séparé. Le procédé fonctionne en mode discontinu selon une séquence comprenant typiquement les phases suivantes: remplissage, réaction, décantation, soutirage du surnageant et repos . L’extraction des boues peut se faire soit en phase de réaction, soit en phase de repos

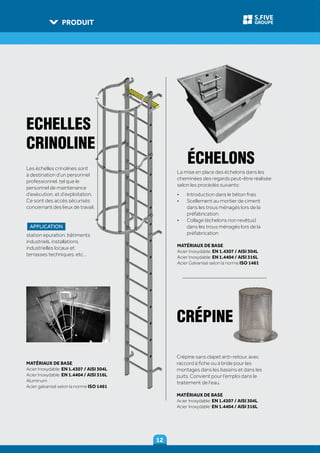

- 12. PRODUIT 1212 GROUPE S.FIVE Les échelles crinolinessont à destination d’un personnel professionnel, tel que le personnel de maintenance d’exécution, et d’exploitation. Ce sont des accès sécurisés concernant des lieux de travail. APPLICATION station epuration, bâtiments industriels, installations industrielles locaux et terrasses techniques, etc… Crépine sans clapet anti-retour, avec raccord à fiche ou à bride pour les montages dans les bassins et dans les puits. Convient pour l’emploi dans le traitement de l’eau. MATÉRIAUX DE BASE Acier Inoxydable: EN 1.4307 / AISI 304L Acier Inoxydable: EN 1.4404 / AISI 316L La mise en place des échelons dans les cheminées des regards peut-être réalisée selon les procédés suivants: • Introduction dans le béton frais • Scellement au mortier de ciment dans les trous ménagés lors de la préfabrication • Collage (échelons non revêtus) dans les trous ménagés lors de la préfabrication MATÉRIAUX DE BASE Acier Inoxydable: EN 1.4307 / AISI 304L Acier Inoxydable: EN 1.4404 / AISI 316L Acier Galvanisé selon la norme ISO 1461 CRÉPINE ÉCHELONS ECHELLES CRINOLINE MATÉRIAUX DE BASE Acier Inoxydable: EN 1.4307 / AISI 304L Acier Inoxydable: EN 1.4404 / AISI 316L Aluminum Acier galvanisé selon la norme ISO 1461

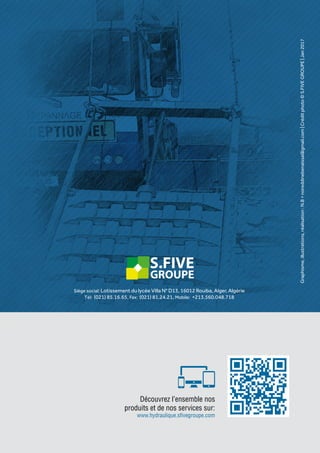

- 13. PRODUIT 1313 GROUPE S.FIVE Siège social: Lotissementdu lycée Villa N° D13, 16012 Rouiba, Alger, Algérie Tél: (021) 85.16.65, Fax: (021) 81.24.21, Mobile: +213.560.048.718 GROUPE S.FIVE Découvrez l’ensemble nos produits et de nos services sur: www.hydraulique.sfivegroupe.com Graphisme,illustrations,réalisation:N.B>noreddinebenaissa@gmail.com|Créditphoto©S.FIVEGROUPE|Jan2017
