Catalogue
3
L’expert en solutions de pompage
Industriels, entreprises du BTP, collectivités, bureaux d’études, protection civile… trouvent chez
TELSTAR le parc le plus important de pompes et accessoires (tuyaux, vannes, flotteurs, débimètres,
télésurveillance, automatisme…). Chaque matériel est rigoureusement sélectionné et testé par
notre bureau d’étude (qualité, fiabilité, facilité d’utilisation…) avant de vous être proposé.
Chez TELSTAR, vous êtes conseillé par des
professionnels qui vous aident à choisir :
Le service qui vous convient,
> vente, location, installation, fabrication sur
mesure, entretien…
Le type de pompes adapté à votre problème,
> électrique, thermique, hydraulique, pneuma-
tique…
> immergée, aspirante refoulante, centrifuge,
volumétrique, à membranes…
> pour eaux claires, eaux d’égouts, eaux
chargées, très chargées, liquides chauds,
boues et pâtes, sables et graviers, acide et
base, peintures, colles, bitume…
3
4
agence
partenaire
Strasbourg.
agences
Paris, Lille, Nantes, Lyon,
Marseille, Bordeaux et Mulhouse.
ParisLille
Nantes
Marseille
Mulhouse
Bordeaux
Lyon
Strasbourg
Implantation
7
1
80
Charte
> Un engagement total
la Charte TELSTAR
> La certification Iso
Depuis 1999, TELSTAR et ses
agences sont certifiés ISO 9001
VERSION 2000.
TELSTAR travaille également pour 2011 à l'obtention
d'une certification sur le respect des règles environne-
mentales (Iso 14001).
revendeurs
distributeurs…
5
Matériels > pompes immergées, de
surface, process > stations de
relevage > accessoires électriques et
hydrauliques
Energie > électricité, hydraulique,
thermique, air comprimé…
Pompage > eaux chargées, eaux
claires, eaux d’égouts, boues, pâtes,
liquides visqueux, produits chimiques,
alimentation en eau, surpression….
Sur-mesure > bureau d’études,
réalisation d’après cahier des charges.
Un choix unique
pour tous les besoins
Vente
6
Matériels > TELSTAR loue toutes les pompes qu’il vend
Accessoires hydrauliques et électriques > tous ceux
qui sont nécessaires et indispensables > tuyaux, crépines,
colliers, manchons, raccords, dérivations, brides, visserie,
vannes, clapets, démarreurs, coffrets de protection, armoires
de commande, disjoncteurs, châssis, transmetteurs, alarmes,
prises, câbles, contacteurs de niveau, bacs de décantation,
passages de route…
Contrats et tarifs > courte ou moyenne durée, tarifs nationaux
Entretien > contrôle qualité rigoureux
Sur-mesure > étude et réalisation chez TELSTAR
Le plus
grand choix du marché
Location
7
Interventions > étude technique d’implantation >
mise en place de l’ensemble des matériels > entretien
sur site…
Les équipes > techniciens spécialisés > chauffeurs >
camions et camionnettes-atelier
La réussite
d’un chantier de pompage
Installation
8
Choix, adaptation ou réalisation d’ensembles
de pompages complets sur mesure
Bureau d’études TELSTAR > cahier des
charges (réponse ou établissement)
Atelier TELSTAR > découpe, soudure,
mécanique, électricité, banc d’essais, cabine
de peinture, contrôle qualité…
Sur-mesure
9
Logistique > matériels standard, pièces, locations
expédiés dans la journée ou le lendemain matin.
> Transport : flotte de poids lourds avec grues,
camionnettes, V.L. ou affrètement.
Entretien et dépannage
Sur site > réparation > adaptation > transforma-
tion > entretien préventif > entretien forfaitaire >
Contrôle qualité permanent Sur chantier > par
nos équipes mobiles > après diagnostic télépho-
nique > réglages > réparation dysfonctionnement
> entretien préventif.
Surveillance chantiers > équipes d’astreinte >
système de télésurveillance > solutions clés en
mains > contrats spécifiques (24h/24, 7j/7).
Services
10
11
LA GAMME
12
SÉRIE I :
POMPES IMMERGÉES
SÉRIE S :
POMPES DE SURFACE

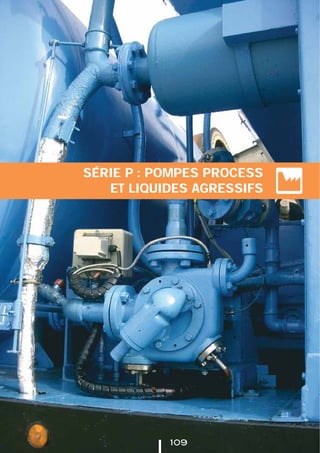

SÉRIE P : POMPES
PROCESS et LIQUIDES
AGRESSIFS
Eaux claires
Multicellulaires
Vide cave
Eaux usées
Relevage
Agitateurs
Aérateurs
Relevage
Eaux chargées
Drainage
Dragage/Extraction
Eaux claires
Surpression
Centrifuge Verticale
Centrifuge Horizontale
Légèrement chargées
Drainage
Eaux usées
Relevage
Eaux chargées
Drainage
Eaux très chargées
Dragage/Extraction
Liquides légèrement
chargés, produits
chimiques
Centrifuge
Pneumatique
Liquides visqueux
Engrenage
interne
Liquides agressifs
Pompes Série I et S
POMPES IMMERGÉES
13
SÉRIE SR :
STATIONS DE RELEVAGE
SÉRIE F :
FABRICATIONS SPÉCIALES
SÉRIE A :
ACCESSOIRES
Études
> cahier des charges
> études hydrauliques
> adaptation du produit
> automatismes
> essais
POMPES
mises en groupes
châssis spéciaux
montage sur remorques

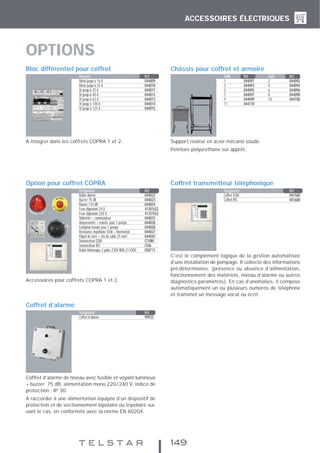

ACCESSOIRES
chariots Packo
châssis accessoires
Hydrauliques
tuyaux
raccords
réductions/augmentations
brides
vannes
clapets anti-retour
crépines
Électriques
coffrets de commande
transmetteurs
mesures et signalisation
alarmes
câbles
Régulation
flotteurs
sondes piezométriques
sondes ultrason
Cuves Relevo
RELEVO 7000
arrivée DN250 maxi
tuyauterie DN50 à DN80
refoulement DN100 maxi
RELEVO 12000
arrivée DN315 maxi
tuyauterie DN50 à DN150
refoulement DN200 maxi
RELEVO 23000
sur-mesure
Cuve Polyester
équipée en standard de :
• fond renforcé et profilé
• pieds d’assise avec glissière
et rails en acier/inox
• clapets anti-retour et vannes
• support inox pour régulateurs
de niveau
• tuyauteries PVC
14
Eaux claires
Eaux chargées
Électriques Multicellulaires p. 16 à 21
STARLINE Hydro
Vide cave p. 22 à 23
STARLINE Vigilo
Aspiro
Électriques Relevage p. 24 à 41
STARLINE Subo
Agitateurs p. 42
STARLINE Mixo
Aérateurs p. 43 à 45
STARLINE Aéro
Aéro light
Relevage p. 46 à 49
HIDROSTAL
Électriques Drainage p.50 à 55
GRINDEX Proline
Primaline
Électriques Dragage / Extraction p. 56 à 67
ou hydrauliques TOYO GR
ET
DP - DPE - DPH
VH - VHA
Eaux usées
6008
850
25
m3
/h
m
1913
11
7
m3
/h
m
250013
60
4
m3
/h
m
1913
11
7
m3
/h
m
50001,5
90
3
m3
/h
m
125015
180
10
m3
/h
m
100015
50
7
m3
/h
m
SÉRIE I : POMPES IMMERGÉES
15
16
Hydro
Ces pompes de forage sont conçues pour > la surpression
> la distribution > les installations d’incendies et de lavage
> les systèmes d’irrigation > les rabattements de nappes
La gamme Hydro est disponible en 4, 6, 8, 10 ou 12 pouces.
Deux configurations sont disponibles : radiale ou semi-axiale.
> la configuration radiale permet l’emploi d’un grand nombre
d’étages pour obtenir des pressions élevées.
> la configuration semi-axiale permet d’obtenir des débits im-
portants.
MULTICELLULAIRES / FORAGE
STARLINE
Les pompes Hydro fonctionnent verticalement ou horizontalement suivant les puissances.
Le liquide pompé doit être chimiquement et mécaniquement non agressif.
En dehors des forages, il est conseillé d’installer des jupes de refroidissement.
Elles sont toutes équipées de clapet anti-retour incorporé.
Pompes avec contre-butée en résine anti-usure.
Profondeur maximum d’immersion de 300 mètres selon modèle.
Charge maximum de 40 g/m3. Vitesse de rotation de 2900 tr/min.
Arbre en acier inoxydable.
POMPES IMMERGÉES - EAUX CLAIRES - électriques
Hydro 4” (ø 100 mm)
Moteurs à bain d’huile d’une puissance de 0.37 kW à 7.5 kW. Turbine polycarbonate et fibre de
verre. Diffuseurs noryl avec fibre de verre. Chemise acier inoxydable 304. Refoulement 1’’1/4
(modèles FS-98A, B et C et NS-95K, A, X, B, C) et 2’’ (modèles FS-98D et E, et NS-95DA,
E et F). Diamètre solides admissibles de 3 mm pour la série FS et 2 mm pour la série NS.
Température maximale de fonctionnement 35°C.
m
3
/h
m
52,5 7,5 100
300
400
100
200
1 - NS-95K
2 - NS-95A
3 - NS-95X
4 - NS-95B
5 - NS-95C
1
2
3
4
5
Radiale
m
3
/h
m
5 10 15 200
150
200
50
100
1 - NS-95DA
2 - NS-95E
3 - NS-95F
1 2
3
Semi-axiale
m
3
/h
m
5 7,52,5 100
300
400
100
200
1 - FS-98A
2 - FS-98B
3 - FS-98C
4 - FS-98D
5 - FS-98E
Radiale turbine flottante
1 2 3 4 5
17
Hydro 6” (ø 150/152 mm)
Moteurs 4’’ à bain d’huile pour les puissances inférieures à 4kW et 6’’ à bain d’eau au-dessus.
Série NR : turbines polycarbonate et fibre de verre, diffuseurs noryl et fibre de verre (NR151)
ou polycarbonate et fibre de verre (NR152), chemise en acier inoxydable. Série S : turbine fonte
ou laiton, diffuseurs fonte et chemise en fonte, bronze ou acier inoxydable. Refoulement : 2’’1/2
(151A, B, C, D, F) et 3’’ (152A, B, C, D, E et série S). Diamètre de solides admissibles de 4 mm
pour la série N et 2 mm pour la série S. Température maximum : 35°C pour moteur 4’’ et 30°C
pour moteur 6’’.
18
m
3
/h
m
30153 45 600
450
600
150
300
1 - NR-152A
2 - NR-152B
3 - NR-152C
4 - NR-152D
5 - NR-152E
1
32 4 5
Radialem
m
3
/h
m
2010 30 400
300
400
100
200
1 - NR-151A
2 - NR-151B
3 - NR-151C
4 - NR-151D
5 - NR-151E
6 - NR-151F
Radiale
1
32
4
6
5
m
3
/h
m
40205 60 800
300
400
100
200
1 - S-151K
2 - S-152X
3 - S-151A
4 - S-151B
5 - S-151C
1
32
4
5
Semi-axiale
STARLINE
POMPES IMMERGÉES - EAUX CLAIRES - électriques
Hydro 8” (ø 198/202 mm)
Moteurs 6’’ pour les puissances inférieures à 37 kW et 8’’ à bain d’eau de 38 à 92 kW.
Série NR : turbines laiton ou acier inoxydable 316, diffuseurs en fonte ou acier inoxydable
316, chemise en acier inoxydable, refoulement 3’’. Série S : turbine et chemise en fonte,
bronze ou acier inoxydable 316, diffuseurs en fonte ou acier inoxydable 316, refoulement
5 ou 6’’. Diamètre de solides admissibles de 5 mm pour la série NR et 3 mm pour la série S.
Température maximum : 30°C.
19
m3
/h
m
20 30102 40 50 60 70 80 90 100 110 1200
600
660
720
780
840
300
360
420
480
540
60
120
180
240
1 - NR-201X
2 - NR-201A
3 - NR-201B
4 - NR-201C
4
Radiale
321
m
3
/h
m
40 60204 80 100 120 140 160 180 200 220 2400
300
350
100
125
150
175
50
75
25
200
225
250
275
325
1 - S-181A
2 - S-181B
3 - S-181C
4 - S-181D
4321
Semi-axiale
Hydro 10” (ø 255/264 mm)
Moteur à bain d’eau 6’’ pour des puissances inférieures à 37 kW et 8’’ de 38 à 185 kW.
Série NR : turbines en laiton, diffuseurs en fonte, chemise extérieure en acier peint, refou-
lement à bride. Série S : turbines, diffuseurs et chemise extérieure en fonte, bronze ou acier
inoxydable 316. Refoulement fileté 6’’. Diamètres maximum des particules : 3 mm.
Température maximale : 30°C
20
m
3
/h
m
100 12040 60 8020 160140 180 200 2000
600
660
720
780
840
900
300
360
420
480
540
60
120
180
240
1 - NR-250A
2 - NR-250B
3 - NR-250C
3
Radiale
21
m3
/h
m
80 12040 160 200 240 280 320 360 400 2400
200
220
240
260
280
100
120
140
160
180
20
40
60
80
1 - S-252A
2 - S-252B
2
Semi-axiale
1
STARLINE
POMPES IMMERGÉES - EAUX CLAIRES - électriques
Hydro 12” (ø 301 mm)
Moteur à bain d’eau 8’’ pour des puissances inférieures à 92 kW, 10’’ de 110 et 185 kW,
12’’ au dessus jusqu’à 300 kW. Turbines, diffuseurs et chemise extérieure en fonte, bronze
ou acier inoxydable 316. Refoulement à bride. Diamètres maximum des particules : 3 mm.
Température maximale : 30°C
21
m3
/h
m
200 250 300 350100 15050 400 450 500 5500
300
200
100
25
1 - S-302A
2 - S-302B
1 2
Semi-axiale
Vigilo
Vigilo est équipé d’un clapet anti-retour intégré et d’un fond démontable sans outil.
Sans fond elle devient une pompe d’assèchement complet (jusqu’à 3 mm). Température
maximale d’utilisation : 45°C.
Vigilo est disponible, suivant les options > avec démarrage manuel ou automatique
> avec ou sans alarme de trop-plein d’eau. Petit gabarit mais solidité à toute épreuve.
Vigilo Serpillière est équipée d’une semelle caoutchouc pour un assèchement
jusqu’à 1 mm.
Tension Puissance Intensité Vitesse de Ø passage Refoulement Ø maxi de Hauteur de Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) pompe (mm) pompe (mm) (kg)
Vigilo livrées avec 10 m de câble - *livrée avec 6 m de câble
1 VIGILO 2A 230 0,43 2,1 2850 10 BSP F 1”1/4 175 282 5 VIGILO2A
2 VIGILO 2AA 230 0,43 2,1 2850 10 BSP F 1”1/4 175 282 4,7 VIGILO2AA
3 VIGILO 2M 230 0,43 2,1 2850 10 BSP F 1”1/4 175 282 4,9 VIGILO2M
4 VIGILO 3A 230 0,65 3,1 2850 10 BSP F 1”1/4 175 282 5,7 VIGILO3A
5 VIGILO 3AA 230 0,65 3,1 2850 10 BSP F 1”1/4 175 282 5,4 VIGILO3AA
6 VIGILO 3M 230 0,65 3,1 2850 10 BSP F 1”1/4 175 282 5,6 VIGILO3M
7 VIGILO 5A 230 0,81 3,7 2850 10 BSP F 1”1/4 175 282 6,9 VIGILO5A
8 VIGILO 5AA 230 0,81 3,7 2850 10 BSP F 1”1/4 175 282 6,6 VIGILO5AA
9 VIGILO 5M 230 0,81 3,7 2850 10 BSP F 1”1/4 175 282 6,8 VIGILO5M
10 VIGILO S 230 0,4 3,8 2800 - 15/19/25 167 370 15 JSICP0.4RSD400*
m
3
/h
m
2 40,4 6 8 10 12 14 16 18 20 22 24 260
6
9
1
3
1
3
5
6
7
8
910 4
2
22
VIDE CAVE
STARLINE
POMPES IMMERGÉES - EAUX CLAIRES - électriques
Aspiro
Cet aspirateur à eau a été conçu pour un assèchement complet des sols. Il est équipé d’une
pompe Vigilo dont le démarrage automatique assure la vidange de la cuve dès que
celle-ci est pleine > son montage sur un robuste chariot tubulaire à 4 roues lui donne une
parfaite maniabilité. Il peut être livré avec des raccords DSP/APM et un différentiel 30 mA.
m3
/h
m
210,2 3 4 5 6 98 11 137 10 120
6
4
2
0,5
Tension Puissance Débit d’air Capacité Ø raccordement Crépinage Colisage Poids Références
(V) nominale (kW) (l/s) cuve (l) (mm) (mm) HxLxl (mm) (kg)
Aspiro livrée avec 8,5 m de câble
ASPIRO 230 2,3 100 90 DN40 10 1000 x 570 x 880 31 CPL429SUBV2
23
24
Subo (p. 26 à 41)
Une gamme complète de pompes submersibles de 0,5 à 350 kW.
Elles sont disponibles en fonte grise, en acier inoxydable 316 et
en bronze marin B10.
Ces pompes s’installent
> en mobile sur trépied,
> sur barres de guidage et pieds d’assise,
> en chambre sèche avec enveloppe de refroidissement.
Elles peuvent être équipées de moteur ATEX jusqu’à 18 kW. Elles
sont conçues pour 15 démarrages par heure.
Types de turbine
> vortex > monocanale > à canaux > dilacératrice
(voir applications dans les pages suivantes).
La plupart des modèles sont équipés de détecteurs de surchauffe
des moteurs et de sonde de présence d’eau dans les bacs à huile.
RELEVAGE
STARLINE
> double garniture mécanique supérieure et inférieure en céramique/carbone et carbure/carbure
> moteurs électriques de 2 à 8 pôles. Classe isolation H (180° C)
> roulements lubrifiés à vie
Mixo (p. 42)
Les agitateurs sont utilisés pour > l’homogénéisation des
stations d’épuration > la fabrique de bentonite > empêcher
la formation de glace.
Conçus sur la même base que les pompes Subo, les
agitateurs submersibles sont équipés de turbines bi ou tri
pales en acier inoxydable 316 ou en bronze
> ils peuvent être montés sur des barres de guidage et des
potences permettant une orientation multidirectionnelle.
> équipés d’anneaux concentrateurs ou de traversées de
parois, ils permettent le transfert de liquides à très basse
pression pour des débits allant jusqu’à 3000 m3/h.
AGITATEURS
STARLINE
AÉRATEURS
Aéro (p. 43-44)
Les aérateurs Aéro > ils permettent d’aérer les eaux de
toutes les installations de traitement.
Aéro light (p. 45)
Les aérateurs Aéro light > ils sont conçus sur la base des
pompes SUBO et sont équipés d’un système venturi. Grâce à un
apport d’air en sortie des turbines, ils génèrent d’importantes
arrivées d’air.
POMPES IMMERGÉES - EAUX USÉES - électriques
25
STARLINE
Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références
(kW) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg)
Subo light livrées avec 10 m de câble
1 SUBO2334 0,58 1”1/4 35 230 3,5 2850 213 370 10,5 LVG-06MB1-2334
2 SUBO4807 0,58 1”1/4 35 400 1,1 2850 213 370 10,5 LVG-06T0-4807
3 SUBO9376 0,9 1”1/4 30 230 5,2 2850 213 410 12,5 LVG-09MB1-9376
4 SUBO2322 0,9 1”1/4 30 400 1,8 2850 213 410 12,5 LVG-09T0-2322
5 SUBO4930 0,9 2” 40 230 5,2 2850 270 430 14 LVG-09MB1-4930
6 SUBO0704 0,9 2” 40 400 1,8 2850 270 430 14 LVG-09T0-0704
7 SUBO1845 1,1 2” 50 230 7,5 2850 268 480 20 LVG-11MB1-1845
8 SUBO1812 1,1 2” 50 400 3,2 2850 268 460 20 LVG-11T0-1812
9 SUBO2336 1,5 2” 50 230 10,5 2850 268 500 22 LVG-15MB1-2336
10 SUBO4257 1,5 2” 50 400 3,4 2850 268 480 22 LVG-15T0-4257
11 SUBO2182 2,2 2” 45 400 5,6 2850 268 500 25 LVG-20T0-2182
26
STARLINE
Subo light
Les Subo light sont équipées de turbines vortex. Ce sont des versions d’entrée de gamme des
Subo vortex. Plus légères, peu encombrantes, maniables, d’un rapport qualité/prix exception-
nel, elles sont particulièrement indiquées pour le relevage des eaux pluviales, eaux de sortie
de fosses de traitements ou d’eaux industrielles > corps de pompe en fonte > turbine, cou-
vercle, chemise, poignée et tirants en acier inoxydable 304 > l’étanchéité est assurée par une
garniture mécanique en carbone-graphite > le moteur asynchrone de classe F (155°C) est
plongé dans un bain d’huile réfrigérante.
POMPES IMMERGÉES - EAUX USÉES - électriques
27
Subo turbine vortex
Les Subo vortex sont conçues pour créer un tourbillon au sein de la volute. Ce tourbillon limite
le contact entre le fluide et la turbine et permet ainsi de pomper des eaux chargées abrasives
ou contenant des matières fibreuses > le corps de pompe, la volute et la turbine sont en fonte
> l’étanchéité est assurée par une double garniture mécanique à bain d’huile en carbure de si-
licium/ carbure de silicium avec joints nitrile > les moteurs électriques asynchrones, de classe
d’isolation H (180°C), sont prévus pour un fonctionnement en continu > elles sont équipées d’un
contrôle de température par thermosonde et de sondes de détection d’eau dans le bac à huile
> certaines versions sont disponibles en ATEX Eex d II B T4 et d’autres peuvent être équipées
d’une enveloppe de refroidissement. Certains modèles existent en version inox 316 ou bronze
(voir page 120).
28
Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références
(kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg)
Subo vortex livrées avec 10 m de câble
1 SUBO2287 1 65 50 230 7 1450 325 509 42 G471M6V3-2287
2 SUBO2049 1 65 50 400 3 1450 325 509 42 G471T6V3-2049
3 SUBO5429 1,4 80 50 400 3,5 1450 332 318 47 G471T6V2-5429
4 SUBO2286 1 65 50 230 7 1450 325 509 42 G471M6V2-2286
5 SUBO2048 1 65 50 400 3 1450 325 509 42 G471T6V2-2048
6 SUBO5430 1,2 80 50 230 8,5 1450 332 538 47 G471M6V1-5430
7 SUBO5289 1,4 80 50 400 3,5 1450 332 538 47 G471T6V1-5289
8 SUBO2285 1,2 65 50 230 8,5 1450 325 509 42 G471M6V1-2285
9 SUBO2018 2,8 80 65 400 6,5 1450 402 516 63 G409T6V2-2018
10 SUBO4980 5,2 100 80 400 12,5 950 474 808 166 G611R6V2-4980
11 SUBO5433 1,8 80 60 230 10 2850 332 538 40 G271M3V1-5433
12 SUBO5421 2,4 80 60 400 5 2850 332 538 40 G271T3V1-5421
13 SUBO2047 1,4 65 50 400 3,5 1450 325 509 42 G471T6V1-2047
14 SUBO2013 2,8 80 65 400 6,5 1450 402 516 63 G409T6V1-2013
15 SUBO2253 5,2 100 80 400 12,5 950 474 808 166 G611R6V1-2253
16 SUBO7382 2,8 80 60 400 6,5 1450 393 463 61 G409T6V1-7382
17 SUBO6437 1,1 50 50 230 7,5 2850 284 545 43 G271M3V3-6437
18 SUBO7908 4,6 80 65 400 8 1450 443 575 79 G410R6V2-7908
19 SUBO5996 1,4 50 50 400 3,5 2850 284 545 43 G271T3V2-5996
20 SUBO2016 4,6 80 65 400 9,5 1450 443 575 79 G410R6V1-2016
STARLINE
POMPES IMMERGÉES - EAUX USÉES - électriques
29
Subo turbine vortex (suite)
30
Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références
(kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg)
Subo vortex livrées avec 10 m de câble
1 SUBO0300 11 150 100 400 23 950 714 1014 361 G618R3V2-0300
2 SUBO6378 5,1 100 90 400 11 1450 467 785 160 G411R6V2-6378
3 SUBO1166 10,1 100 80 400 22 1450 474 891 200 G413R6V3-1166
4 SUBO5432 1,8 50 50 230 10 2850 284 545 43 G271M3V1-5432
5 SUBO9360 3,2 80 50 400 6,5 2850 395 487 60 G209T3V2-9360
6 SUBO5419 2,4 50 50 400 5 2850 284 545 43 G271T3V1-5419
7 SUBO6377 7,1 100 90 400 13,5 1450 467 785 160 G411R6V1-6377
8 SUBO0299 13,6 150 100 400 27,5 950 714 1014 361 G618R3V1-0299
9 SUBO2496 3,2 80 50 400 6,5 2850 395 487 60 G209T3V1-2496
10 SUBO1145 14,1 100 80 400 30 1450 474 891 200 G413R6V2-1145
STARLINE
POMPES IMMERGÉES - EAUX USÉES - électriques
31
Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références
(kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg)
Subo vortex livrées avec 10 m de câble
1 SUBO0814 1,1 50 48 230 7,5 2850 272 536 31 G272M3V2-0814
2 SUBO9010 1,4 50 48 400 3 2850 272 536 31 G272T3V2-9010
3 SUBO0854 1,4 50 48 400 3 2850 268 536 31 G272T3V1-0854
4 SUBO0189 14,1 100 80 400 30 1450 474 891 200 G413R6V1-0189
5 SUBO3213 5 80 50 400 11 2850 395 553 77 G210R3V2-3213
6 SUBO5168 25,4 150 100 400 48,5 1460 507 1359 290 G416R6V1-5168
7 SUBO3212 5,7 80 50 400 12,5 2850 370 553 77 G210R3V1-3212
8 SUBO6001 25,4 100 80 400 48,5 1450 475 1347 280 G416R6V1-6001
9 SUBO0296 25 150 100 400 48 1450 714 1014 361 G418R3V3-0296
10 SUBO1683 7,4 80 70 400 13,8 2850 467 785 160 G211R3V1-1683
11 SUBO0295 35,7 150 100 400 65,5 1450 714 1014 361 G418R3V2-0295
12 SUBO6112 15,9 80 80 400 30 2850 343 848 190 G213R3V5-6112
13 SUBO6110 18,2 100 80 400 34 2850 343 848 190 G213R3V4-6110
14 SUBO6429 18,2 80 50 400 34 2850 444 836 191 G213R6V2-6429
15 SUBO6428 1,8 80 50 400 34 2850 444 836 191 G213R6V1-6428
16 SUBO6850 24,8 80 80 400 44 2850 503 1327 315 G216R3V1-6850
17 SUBO2628 48,2 100 80 400 86,5 2850 489 1312 400 G218R9V4-2628
18 SUBO1837 48,2 100 80 400 86,5 2850 489 1312 400 G218R9V3-1837
19 SUBO2380 48,2 100 80 400 86,5 2850 489 1313 400 G218R9V2-2380
Subo polyuréthane
Les Subo polyuréthane sont directement dérivées des Subo vortex. Elles sont spécialement
conçues pour des eaux usées dégrillées contenant de forte concentration de particules abra-
sives tel que le sable > le corps de pompes est en fonte > la volute et la turbine sont en fonte
recouverte d’une couche polyuréthane hautement résistante à l’abrasion > l’étanchéité est
assurée par une double garniture mécanique à bain d’huile en carbure de silicium/carbure de
silicium avec joints nitrile > les moteurs électriques asynchrones, de classe H (180°C), sont
prévus pour un fonctionnement en continu > elles peuvent être équipées d’un contrôle de tem-
pérature par thermosonde et de sondes de détection d’eau dans le bac à huile.
Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références
(kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg)
Subo polyuréthane livrées avec 10 m de câble
1 SUBO0382 7 80 35 400 13,2 1450 426 785 160 G411R6S1-0382
2 SUBO4331 8,2 80 35 400 15,5 2850 426 785 150 G211R3S2-4331
3 SUBO1190 8,2 80 35 400 15,5 2850 426 785 150 G211R3S1-1190
4 SUBO3523 14,6 80 35 400 26,8 2850 444 836 191 G213R3S3-3523
5 SUBO1559 15,9 80 35 400 30 2850 444 836 191 G213R3S2-1559
6 SUBO9200 15,9 80 35 400 30 2850 444 836 191 G213R3S1-9200
7 SUBO1226 18,2 80 35 400 34 2850 444 836 191 G213R6S4-1226
8 SUBO1283 18,2 80 35 400 34 2850 444 836 191 G213R6S3-1283
9 SUBO1262 18,2 80 35 400 34 2850 444 836 191 G213R6S2-1262
10 SUBO0728 18,2 80 35 400 34 2850 444 836 191 G213R6S1-0728
32
STARLINE
POMPES IMMERGÉES - EAUX USÉES - électriques
m
3
/h
m
50102 20 30 40 60 70 80 13090 100 110 1200
15
21
27
3
9
33
39
45
51
57
63
69
Subo polyuréthane
2
1
3
4
8
5
6
7
9
10
33
Subo monocanale
Les Subo monocanale sont prévues pour des pompages d’eaux claires, chargées ou usées
préalablement dégrillées > le corps de pompe, la volute et la turbine sont en fonte moulée >
l’étanchéité est assurée par une double garniture mécanique à bain d’huile en carbure de
silicium/ carbure de silicium avec joints nitrile > les moteurs électriques asynchrones, de classe
d’isolation H (180°C), sont prévus pour un fonctionnement en continu > elles sont
équipées d’un contrôle de température par thermosonde et de sondes de détection d’eau dans
le bac à huile > certaines versions sont disponibles en ATEX Eex d II B T4 et d’autres peuvent
être équipées d’une enveloppe de refroidissement. Certains modèles existent en version
inox 316 ou bronze (voir page 120).
Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références
(kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg)
Subo monocanale livrées avec 10 m de câble
1 SUBO4188 1 80 65 230 7 1450 332 538 49 G471M1M1-4188
2 SUBO3550 1,4 80 65 400 3,5 1450 332 538 49 G471T1M1-3550
3 SUBO6615 2,8 100 90 400 6,5 1450 371 550 67 G409T1M2-6615
4 SUBO5464 2,3 80 65 400 5 1450 365 519 67 G409T1M2-5464
5 SUBO0218 2,8 100 90 400 6,5 1450 371 550 67 G409T1M1-0218
6 SUBO9184 2,8 80 65 400 6,5 1450 365 519 67 G409T1M1-9184
7 SUBO2949 3,8 100 90 400 8 1450 371 616 82 G410R1M1-2949
8 SUBO0112 4,6 100 75 400 9,5 1450 500 597 110 G410R1M1-0112
9 SUBO0394 1,1 50 30 230 7,5 2850 268 454 31 G272M1M2-0394
10 SUBO9016 1,4 50 30 400 3 2850 268 454 31 G272T1M2-9016
11 SUBO5181 5,1 100 75 400 11 1450 474 808 163 G411R1M1-5181
12 SUBO0602 1,4 50 30 400 3 2850 268 454 31 G272T1M1-0602
13 SUBO9431 10,1 100 90 400 22 1450 474 891 204 G413R1M2-9431
14 SUBO9937 20,7 150 100 400 41,5 1450 673 1407 320 G416R1M2-9937
15 SUBO9232 12,1 100 90 400 27 1450 474 891 204 G413R1M1-9232
16 SUBO6379 14,1 150 100 400 30 1450 507 902 218 G413R1M3-6379
17 SUBO9710 20,7 150 100 400 41,5 1450 673 1407 320 G416R1M1-9710
34
STARLINE
POMPES IMMERGÉES - EAUX USÉES - électriques
35
Subo multicanaux
Les Subo multicanaux ont des turbines qui possèdent de 2 à 3 canaux. Elles sont parfaites pour
des pompages d’eaux chargées et usées préalablement dégrillées > le corps de pompe,
la volute et la turbine sont en fonte moulée > l’étanchéité est assurée par une double
garniture mécanique à bain d’huile en carbure de silicium/carbure de silicium avec joints
nitrile > les moteurs électriques asynchrones, de classe d’isolation H (180°C), sont prévus pour
un fonctionnement en continu > elles sont équipées d’un contrôle de température par
thermosonde et de sondes de détection d’eau dans le bac à huile > certaines versions sont
disponibles en ATEX Eex d II B T4 et d’autres peuvent être équipées d’une enveloppe de
refroidissement. Certains modèles existent en version inox 316 et bronze (voir page 120).
36
STARLINE
Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références
(kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg)
Subo multicanaux livrées avec 10 m de câble
1 SUBO6535 2,3 100 80 400 6 950 500 531 96 G609T2C1-6535
2 SUBO0113 2,3 100 80 400 6 950 500 597 111 G610R2C1-0113
3 SUBO7608 14,8 250 105 400 31 730 1014 1113 500 G818R3C3-7608
4 SUBO7766 21,8 250 105 400 47,5 720 1014 1113 500 G818R3C1-7766
5 SUBO6882 5,2 150 80 400 12,5 950 507 820 240 G611R2C3-6882
6 SUBO9941 15,9 200 102 400 31,5 950 783 1390 471 G616R2C3-9941
7 SUBO9952 19,8 200 102 400 39 950 783 1390 440 G616R3C3-9952
8 SUBO0110 4,6 100 80 400 9,5 1450 500 597 110 G410R2C2-0110
9 SUBO9954 23,4 250 105 400 45,5 950 978 1375 480 G616R3C4-9954
10 SUBO9945 15,9 200 102 400 31,5 950 783 1390 471 G616R2C2-9945
11 SUBO9951 19,8 200 102 400 39 950 783 1390 440 G616R3C2-9951
12 SUBO9935 15,9 150 100 400 31,5 950 673 1407 320 G616R2C2-9935
13 SUBO9950 19,8 200 102 400 39 950 783 1390 471 G616R2C1-9950
14 SUBO9884 29 250 105 400 57 950 978 1375 540 G616R3C3-9884
15 SUBO6393 32 300 140 400 60,5 950 1065 1731 1024 G620R4C4-6393
16 SUBO9953 23,4 200 102 400 45,5 950 783 1390 440 G616R3C1-9953
17 SUBO3737 7,2 100 60 400 13,5 1450 474 808 160 G411R2C2-3737
18 SUBO3976 7,2 100 80 400 13,5 1450 474 808 160 G411R2C6-3976
19 SUBO5447 7,2 100 60 400 13,5 1450 474 808 160 G411R2C1-5447
20 SUBO1791 10,1 100 80 400 22 1450 474 891 200 G413R2C2-1791
21 SUBO0482 40 250 105 400 80 950 978 1629 730 G620R3C2-0482
POMPES IMMERGÉES - EAUX USÉES - électriques
37
Subo multicanaux (suite)
Subo multicanaux (suite)
38
STARLINE
Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références
(kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg)
Subo multicanaux livrées avec 10 m de câble
1 SUBO9708 15,9 150 100 400 31,5 950 673 1407 320 G616R2C1-9708
2 SUBO1435 12,1 100 80 400 27 1450 474 891 200 G413R2C1-1435
3 SUBO9779 20,7 150 100 400 41,5 1450 673 1407 351 G416R2C3-9779
4 SUBO7367 25,4 150 100 400 48,5 1450 673 1407 351 G416R2C2-7367
5 SUBO9928 26,1 150 100 400 51 1450 673 1407 351 G416R2C1-9928
6 SUBO7347 26,1 150 80 400 51 1450 673 1407 355 G416R2C1-7347
7 SUBO9633 35,7 80 30 400 15,5 2850 405 767 150 G211R3C1-9633
8 SUBO9877 35,7 150 80 400 65,5 1450 675 1379 355 G418R2C1-9877
9 SUBO6179 52,1 150 60 400 92,5 1450 615 1612 550 G420R3C7-6179
10 SUBO0329 21,4 100 40 400 38,5 2850 462 1269 230 G216R3C1-0329
11 SUBO7343 86,5 150 50 400 48,2 2850 589 1305 420 G218R3C1-7343
12 SUBO5290 84,1 150 60 400 147 1450 749 1693 565 G425R3C1-5290
13 SUBO6392 40 300 140 400 80 950 1065 1731 1024 G620R4C3-6392
14 SUBO0480 40 250 105 400 80 950 978 1629 730 G620R3C1-0480
15 SUBO0629 55,8 300 140 400 108 950 1065 1812 1200 G625R4C1-0629
16 SUBO0468 46 200 100 400 83,5 1450 786 1613 665 G420R2C3-0468
17 SUBO6663 35,7 150 80 400 65,5 1450 675 1379 355 G418R2C2-6663
18 SUBO9847 35,7 150 100 400 65,5 1450 673 1377 355 G418R2C2-9847
19 SUBO0463 52 200 100 400 92,5 1450 786 1613 665 G420R2C2-0463
20 SUBO9883 35,7 150 100 400 65,5 1450 673 1377 355 G418R2C5-9883
21 SUBO0325 77,2 250 105 400 135 1450 978 1710 914 G425R2C4-0325
22 SUBO0396 52 200 100 400 92,5 1450 786 1613 665 G420R2C1-0396
23 SUBO0323 77,2 250 105 400 135 1450 978 1710 914 G425R2C3-0323
24 SUBO0230 84,1 250 105 400 147 1450 978 1710 914 G425R2C2-0230
25 SUBO5598 84,1 150 60 400 147 1450 615 1693 565 G425R3C3-5598
26 SUBO0228 84,1 250 105 400 147 1450 978 1710 914 G425R2C1-0228
27 SUBO5409 84,1 150 60 400 147 1450 749 1693 565 G425R3C2-5409
POMPES IMMERGÉES - EAUX USÉES - électriques
39
Subo turbine dilacératrice ou triturateur
Les Subo dilacératrices sont équipées de turbines multi-aubes avec, à l’aspiration, des
groupes dilacérateurs en acier inoxydable 440. Elles peuvent pomper des eaux contenant des
corps filamenteux, du papier ou des textiles. Certains modèles sont disponibles en ATEX Eex d
II B T4. Leur HMT importante permet de les utiliser avec des canalisations de refoulement de
faible diamètre ou de grande longueur.
Les Subo à triturateur sont spécialement conçues pour le pompage d’eaux et de boues
provenant des drainages agricoles. Robustes et compactes, elles peuvent être installées très
simplement.
Pour les deux gammes, le corps de pompe et la volute sont en fonte > la turbine est en acier
inoxydable 420 pour la version triturateur et en fonte pour la version dilacératrice > L’étanchéité
est assurée par une garniture mécanique à bain d’huile en carbure de silicium avec joints nitrile
> les moteurs électriques asynchrones, de classe H (180°C), sont prévus pour un fonctionnement
en continu > elles peuvent être équipées d’un contrôle de température par thermosonde.
40
Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références
(kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg)
Subo dilacératrice livrées avec 10 m de câble
1 SUBO3219 1,1 40 6 230 7,5 2850 268 489 30 G272M3T3-3219
2 SUBO9022 1,4 40 6 400 3 2850 268 489 30 G272T3T3-9022
3 SUBO9108 1,1 40 6 230 7,5 2850 268 489 30 G272M3T2-9708
4 SUBO9019 1,4 40 6 400 3 2850 268 489 30 G272T3T2-9019
5 SUBO2052 1,4 40 6 400 3,5 2850 284 460 40 G271T6T3-2052
6 SUBO9756 1,1 40 6 230 7,5 2850 268 489 30 G272M3T1-9756
7 SUBO8128 1,4 40 6 400 3 2850 268 489 30 G272T3T1-8128
8 SUBO2051 1,4 40 6 400 3,5 2850 284 460 40 G271T6T2-2051
9 SUBO2050 2,4 40 6 400 5 2850 284 460 40 G271T6T1-2050
10 SUBO3026 1,8 40 6 230 10 2850 284 460 40 G271M6T1-3026
11 SUBO1041 3,2 40 6 400 6,5 2850 288 450 45 G209T6T2-1041
12 SUBO1042 3,2 40 6 400 6,5 2850 288 450 45 G209T6T1-1042
13 SUBO1924 4,1 40 6 400 8,5 2850 295 517 64 G210R6T3-1924
14 SUBO1923 5 40 6 400 11 2850 295 517 64 G210R6T2-1923
15 SUBO1600 5 40 6 400 11 2850 295 517 64 G210R6T1-1600
Subo triturateur livrées avec 10 m de câble
16 SUBO1180 1,8 50 25 230 10 2850 288 458 42 G272M2P1-1180
17 SUBO3256 2,4 50 21 400 5 2850 288 458 37 G272T2P1-3256
18 SUBO3785 2,4 50 21 400 5 2850 288 458 37 G272T2P1-3785
STARLINE
POMPES IMMERGÉES - EAUX USÉES - électriques
41
Mixo
Les agitateurs submersibles STARLINE Mixo servent à homogénéiser les boues lourdes
et liquides contenant des particules solides. Ils peuvent également mettre en suspension des
dépôts pour éviter la formation de sédiments. Le corps de l’agitateur est en fonte
moulée ou en acier inoxydable > l’hélice est en acier inoxydable 316 moulée > l’étanchéité
est assurée par une double garniture mécanique à bain d’huile carbure de silicium/carbure
de silicium avec joints nitriles > les moteurs électriques asynchrones de classe d’isolation H
sont prévus pour fonctionner en continu.
Ø hélice Vitesse de Nombre Puissance Débit Poussée de Inclinaison Tension Intensité Poids Références
(mm) rotation (tr/min) de pales (kW) (m3/h) réaction (N) pale (°) (V) (A) (kg)
Mixo livrés avec 10 m de câble
MIXO16A1T 160 1380 2 0,6 216 95 9 400 3 18 MIXO16A1T
MIXO20A1T 200 1370 2 1,4 334 180 15 400 3,5 30 GM20A1T
MIXO20A2T 200 1370 2 1,4 334 180 15 400 3,5 30 GM20A2T
MIXO37B1T 370 690 3 1,6 864 385 9 400 4,0 58 GM37B1T
MIXO19B1T 190 1480 1,7 2,0 468 275 17 400 6,5 40 GM19B1T
MIXO30A1T 300 930 2 2,0 684 300 9 400 6 44 GM30A1T
MIXO40B1T 400 705 3 2,1 936 420 9 400 10 114 GM40B1T
MIXO30B2T 300 950 3 2,5 756 320 9 400 8,5 57 GM30B2T
MIXO40B2T 400 705 3 3,3 1224 650 14 400 10 114 GM40B2T
MIXO40B3T 400 705 3 4,3 1332 780 19 400 10 114 GM40B3T
MIXO60B1T 400 470 3 5,1 2268 1040 9 400 25 250 GM60B1T
MIXO60B2T 600 470 3 7,0 2484 1500 12 400 25 250 GM60B2T
MIXO60B3T 600 470 3 9,3 2772 1850 15 400 25 250 GM60B3T
42
AGITATEURS
STARLINE
POMPES IMMERGÉES - EAUX USÉES - électriques
Aéro
Les aérateurs STARLINE Aéro servent à aérer les boues actives dans les stations
d’épuration. Leur conception s’appuie sur la gamme des pompes Subo > grâce au
pouvoir d’aspiration de la pompe, une cheminé connecté à celle-ci, permet d’amener l’air au
contact du fluide. Cet air est mélangé au fluide avec les turbulences générées par le
profil spécifique des tubes de refoulement. Ils sont situés tout autour de la partie inférieure
de la pompe.
Voir courbes au dos.
*sur demande
43
Puissance Intensité Tension Vitesse de rotation Orifice Ø aérateur Hauteur Poids Références
(kW) (A) (V) (tr/min) d’aspiration (mm) (mm) (kg)
Aéro livrés avec 10 m de câble
1 AERO15 1,5 3,5 400 1380 32 390 615 62 AJ10G408T15KA
2 AERO30 2,8 6,5 400 1400 32 390 615 62 AJ10G409T30KA
3 AERO40 3,8 8 400 1430 80 730 895 155 AJ30G410R140MA
4 AERO55 5,1 11 400 1360 80 730 895 155 AJ30G411R55MA
5 AERO75 7,2 13,5 400 1410 80 741 952 180 AJ75G411R75MA
6 AERO95 10,1 22 400 1430 80 741 952 180 AJ75G413R95MA
7 AERO110 12,1 27 400 1430 100 741 945 250 AJ100G413R110PA
8 AERO150 14,1 30 400 1400 100 741 945 250 AJ100G413R150PA
9 AERO180 20 38 400 1430 100 1050 980 392 AJ180G418R180PA
10 AERO220 25 48 400 1430 100 1050 1100 392 AJ180G418R220PA
11 AERO300 35,7 65,5 400 1460 125 1170 1100 443 AJ300G418R300PA
12 AERO370 35,7 65,5 400 1460 125 1170 1350 443 AJ300G418R370RA
13 AERO370 35,7 65,5 400 1460 150 1190 1350 470 AJ400G418R370RA
14 AERO440 46 83,5 400 1470 150 1190 1350 470 AJ400G420R440SA
15 AERO440 46 83,5 400 1470 150 1208 1350 693 AJ500G420R440SA
16 AERO550 52,1 92,5 400 1465 150 1208 1350 693 AJ500G420R550SA
AERO800* 84,2 147 400 1475 200 - - - AJ800G425R800SA
AÉRATEURS
STARLINE
44
Aéro (suite)
AÉRATEURS
STARLINE
m
kg/h
10,5 2 3 4 7 85 60
20
5
40
60
Aéro
21
3 4
5 6
7 8
109
11 12
1413
15 16
POMPES IMMERGÉES - EAUX USÉES - électriques
Aéro light
Les aérateurs STARLINE Aéro light sont conçus pour l’oxygénation de produits
fluides dans l’industrie. Ils sont particulièrement adaptés pour l’optimisation de
procédés d’oxydation, de neutralisation de CO2 ou encore dans la réduction de
formation de mousse. Elles sont équipées, au refoulement, d’un système venturi : le
passage du fluide créé une aspiration d’air dans une cheminée. Cet air est alors en
contact avec le fluide et l’échange oxygène/fluide est effectué grâce aux turbulences
générées par le profil du tuyau de refoulement.
45
Puissance Intensité Tension Vitesse de rotation Type Orifice Dimensions Poids Références
(kW) (A) (V) (tr/min) de turbine d’aspiration L x H x l (mm) (kg)
Aéro light livrés avec 10 m de câble
1 Aérolight 128 2,8 6,5 400 1450 Monocanal DN80 1479 x 6071 x 400 105 OJ128-80
2 Aérolight 146 4,6 9,5 400 1450 Multicanaux DN80 1579 x 6099 x 500 152 OJ146-100
3 Aérolight 172 7,2 13,5 400 1450 Multicanaux DN100 1558 x 6108 x 500 180 OJ172-100
4 Aérolight 1120 12 27 400 1450 Multicanaux DN100 1558 x 6108 x 500 240 OJ1120-100
5 Aérolight 1148 14,8 30 400 1450 Monocanal DN150 2153 x 6090 x 500 320 OJ1148-150
6 Aérolight 2198 19,8 39 400 950 Multicanaux DN200 2895 x 5796 x 1319 560 OJ2198-200
7 Aérolight 2290 29 57 400 950 Multicanaux DN200 3060 x 5776 x 1411 560 OJ2290-200
8 Aérolight 3400 40 80 400 950 Multicanaux DN200 3263 x 5611 x 2287 720 OJ3400-250
AÉRATEURS
STARLINE
46
Les pompes HIDROSTAL possèdent un rendement exceptionnel, souvent supérieur de
50 % à celui d’une pompe centrifuge classique. Leur secret se cache dans leur
turbine. Il en existe 500 versions différentes pour couvrir un maximum d’applications.
Avec leur grand diamètre de passage et leur fort pouvoir d’aspiration dû à la
géométrie unique de leur turbine, les Hidrostal sont quasiment «imbouchables».
Elles pompent des liquides chargés en solides volumineux et filamenteux et des fluides
visqueux. Elles sont disponibles en différentes fonderies. De nombreuses versions sont
certifiées Atex.
RELEVAGE
HIDROSTAL
Turbine Type Application Exemples
Turbine fermée Transport de solides Produits alimentaires :
fragiles et volumineux fruits, légumes, poissons...
Turbine moyenne Transport de Céréales et flocons
et basse pression particules solides en suspensions, eaux d’égouts,
déchets d’abattoir...
Turbine moyenne Pompage d’eaux Textile, sacs
Pression avec contenant des plastiques, fibres
réglage du cône fibres et particules artificielles (nylon…) sables,
d’aspiration abrasives fines de boues...
Turbine haute Liquides fortement
pression avec Produits très chargés en sables et graviers,
réglage des pièces abrasifs copeaux de fraisage,
d’usure d’usinage...
POMPES IMMERGÉES - EAUX USÉES - électriques
47
Pompes immersibles ou fosse sèche
Toutes les pompes submersibles sont disponibles en versions immersibles équipées d’un
moteur à bain d’huile capable de fonctionner immergées ou en surface.
Ces pompes (submersibles et immersibles) peuvent être immergées jusqu’à 30 mètres.
Certains modèles peuvent fonctionner jusqu’à 200 mètres.
Pompes à hélice
La géométrie inédite des turbines
Hidrostal est idéale pour un refou-
lement axial avec de très gros
débits. Les pompes à hélice sont
particulièrement adaptées pour les
stations d’eaux pluviales grande
capacité et l’irrigation.
Pompes sur pied d’assise
Toutes les pompes Hidrostal sont disponibles en
installation sur pied d’assise pour fonctionner dans
des stations de refoulement, de relevage d’eaux
usées ou pluviales.
Accessoires : pieds d’assise, glissières, barres de
guidage.
Système Flywheel
Certains modèles peuvent être équipés du système Flywheel : un volant d’inertie
installé sur l’axe du rotor. Il permet de lisser les variations brutales de débits et
de préserver l’installation en réduisant les risques de coup de bélier.
Une gamme complète
48
Applications
Puissance max Débit max HMT max Vitesse de Ø de refoulement Ø d’aspiration
(kW) (m3/h) (m) rotation (tr/min) (mm) (mm)
HIDROSTAL livrées avec 10 m de câble
1 BO2Q 3 68 21 2890 50 50
2 C03Q/C080 8 155 29 2890 80 80
3 D04Q/D100 35 306 49 2900 100 100
4 E05Q/E125 60 504 70 2970 125 125
5 E08Q/E200 22 648 75 2900 200 200
6 F4K 14 468 36 1460 100 100
7 F6K 45 702 29 1460 150 150
8 F10K 40 1044 24 1460 250 250
9 H5K 75 702 55 1460 125 125
10 H8K 120 1332 50 1480 200 200
11 H12K 120 2160 34 1480 300 300
12 I10K 250 1440 65 1460 250 250
13 I16K 250 3240 24 970 400 400
14 L8K 200 1800 55 970 200 200
15 L12K 200 3240 40 970 300 300
16 L20K 250 5040 34 970 500 500
RELEVAGE
HIDROSTAL
Pompe immergeable fonctionnant le moteur dénoyé. Pompes fonctionnant dénoyées pour eaux pluviales.
POMPES IMMERGÉES - EAUX USÉES - électriques
49
HIDROSTAL
Pompes pour eaux usées en version fosse sèche. Pompe équipée d’une aspiration spécifique
pour fonctionner à sec
50
Présent dans plus de 100 pays, le constructeur Suédois GRNDEX, leader mondial des
pompes submersibles, a développé depuis 1960 une gamme complète de pompes
légères et maniables devenues les pompes d’intervention par excellence.
Proline
La gamme Proline est conçue pour les applications les plus sévères, eaux chargées,
boues, eaux d’égouts…
Ses points forts > gamme homogène et puissance (jusqu’à 90 kW).
> un système de refroidissement exclusif pour assurer un fonctionnement 24h/24,
même à sec > une protection totale du moteur (SMART) avec une garantie de 2 ans.
> une conception hydraulique innovante permettant performance, rendement
amélioré de 20 % et résistance à l’usure accrue de 300 %.
EAUX CHARGÉES BOUES ET DÉCHETS, TURBINE VORTEX
DRAINAGE
GRINDEX
Clapet de ventilation.
Permet une circulation d’air
autour du moteur en cas de
fonctionnement à sec.
Système SMART.
Assure la protection de la
pompe.
Enveloppe extérieure
en acier inoxydable 304.
Orifice d’accès extérieur
à la chambre d’huile.
Facilite la vidange.
Chambre d’inspection.
Permet de déceler d’éven-
tuelles fuites d’huile sans
démontage de la pompe.
Double garniture méca-
nique pré-assemblée.
Facilite le montage.
Système de réduction
d’usure des joints.
Vis de réglage unique.*
Permet de régler simplement
et avec précision la position
de la turbine.
Profil inédit*
permettant la réduction de
l’usure de la turbine et de la
plaque d’usure.
Absorbeur caoutchouc.*
Augmente la résistance aux
chocs.
Couvercle d’inspection.
Facilite l’accès au système
SMART.
Turbine vortex.**
En fonte blanche alliée au
chrome.
Jupe en polyuréthane,
compacte**
5
3
1 4
2
7
13
12
6
11
10
9
8
* uniquement pompes eaux chargées. ** uniquement pompes à boues.
POMPES IMMERGÉES - EAUX CHARGÉES - électriques
Primaline
La gamme Primaline est parfaite pour des utilisations plus lé-
gères. Economique, compacte mais fidèle au caractère inno-
vant de Grindex.
Solid > avec ses 15 kg, elle est la seule pompe d’interven-
tion capable de véhiculer boues, graviers et sables avec un
passage de 38 mm pour un débit maxi de 23 m3/h.
Micro et Macro > poids plume, mais performances remar-
quables. Idéales pour le pompage d’eaux chargées dans des
lieux peu accessibles.
Collier d’assèchement Coude fileté FlotteurAnode
Micro Macro Solid
Accessoires Proline
51
SYSTÈME DE PROTECTION MOTEUR BREVETÉ «SMART»
ROTASENS
Pour garantir un sens de rotation correct. Ce dispositif permet à la pompe de ne démarrer que si l’ordre des
phases est correct.
SONDE DE TEMPÉRATURE
Pour contrôler les surchauffes. Une thermosonde dans chacun des enroulements du stator coupe automati-
quement l’alimentation dès que la température du moteur dépasse 130°C.
CONTRÔLEUR DE PHASES
Pour détecter les ruptures de phases. Ce contrôleur arrête ou interdit le fonctionnement de la pompe en cas
de rupture ou d’absence de phase.
> chemise, carter, arbre moteur et visserie en acier inoxydable
> soupape de sécurité pour fonctionnement à sec
> protection contre la surchauffe du moteur
> isolation du moteur classe F (155°C)
> double garniture mécanique lubrifiée
> diffuseur et turbine en polyuréthane résistant à l’abrasion
> température maxi du liquide pompé 35°C et pH 3 à 9
Proline (drainage)
Les Proline sont équipées de turbines fermées, de diffuseurs en fonte au chrome et de visserie
en acier inoxydable 304. Le bac à huile est directement accessible pour les diagnostics
réguliers, le câble est protégé contre l’arrachement, le coude de refoulement est orientable.
Elles peuvent travailler à sec, elles sont légères et peu encombrantes. Elles disposent d’ac-
cessoires spécifiques comme un fond de couplage pour doubler la hauteur de relevage, un col-
lier d’assèchement complet pour pomper au plus bas, des anodes pour un fonctionnement en
eau de mer, un coffret inverseur et une régulation automatique.
Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg)
Proline drainage livrées avec 20 m de câble
1 MINEX lite 230 0,85 5,1 2800 50 7,5 195 570 21 81011710021
2 3 MINEX Mono/Tri 230/400 1,3/1,2 7,2/2,7 2800 50 7,5 195 655 21 81011710011/01
4 5 MINETTE Mono/Tri 230/400 1,5/2,2 8,4/4,7 2800 75 9 240 686 32 81021710011/01
6 7 TUBO N/H 400 2,9 6,3 2800 fileté 3”/2” 8 185 715/660 28/31 81120100013/11
8 9 MINOR N/H 400 3,7 7,3 2800 100/75 10 286 793 52 81031800001/07
10 11 MAJOR N/H 400 5,6 11 2900 100/75 10 286 793 54 81041800001/07
12 MASTER N 400 10 19 2900 150 12 346 832 80 81051810003
13 MASTER H 400 10 19 2900 100 12 346 832 80 81051810007
14 MASTER SH 400 8 16 2800 75 8,5 310 720 60 81051800001
52
GRINDEX
Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg)
Proline drainage livrées sans câble
1 MATADOR N 400 18 32 2900 150 12 395 954 143 81061800003
2 MATADOR H 400 18 32 2900 100 12 395 954 143 81061800007
3 MAXI N 400 33 62 2900 200 12 510 1345 285 81070100001
4 MAXI H 400 33 62 2900 100 12 510 1360 285 81070100006
5 MAXI L 400 34 64 1450 200 12 510 1345 285 81070100016
6 MAGNUM N 400 53 117 2900 200 12 740 1475 550 81080100005
7 MAGNUM H 400 53 98 2900 150 12 740 1475 550 81080100003
8 MAGNUM L 400 53 117 1450 250 12 740 1475 550 81080100006
9 MÉGA N 400 90 149 2965 150 10 770 1180 985 81244000005
10 MÉGA H 400 90 149 2965 100 10 815 1250 985 81244000006
POMPES IMMERGÉES - EAUX CHARGÉES - électriques
53
Proline (vortex)
Ces pompes sont du type «vortex». L’effet vortex limite le contact entre turbine et liquide
pompé, réduit l’usure et permet un grand diamètre de passage sans bouchage.
Cette gamme d’intervention est idéale pour pomper des liquides chargés, des boues,
de la bentonite et des eaux d’égouts.
L’association turbine fonte au chrome et diffuseurs polyuréthane est le gage de qualité
Grindex qui a été un précurseur dans la conception de ce genre de pompes.
Tension Puissance Intensité Vitesse de Ø refoulement Ø passage Ø maxi de Hauteur de Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg)
Proline vortex livrées avec 20 m de câble
1 SALVADOR Mono 230 1,5 8,4 2800 75 50 375 766 34 81092800009
2 SALVADOR Tri 400 2,2 4,7 2800 75 50 375 766 34 81092800001
3 SENIOR 400 4,1 9 1480 100 80 480 879 57 81102800001
4 SANDY N 400 5,6 11 2890 75 46 452 879 57 81112800001
5 SANDY H 400 5,6 19 2890 75 46 452 879 57 81112800005
54
GRINDEX
POMPES IMMERGÉES - EAUX CHARGÉES - électriques
Primaline
Les pompes Micro et Macro sont idéales pour le pompage d’eaux légèrement chargées.
La pompe Solid est la seule pompe d’intervention capable de véhiculer des boues, du sable
et des graviers. Les diffuseurs et la turbine sont en polyuréthane résistant à l’abrasion.
La chemise, le carter, l’arbre et la visserie sont en acier inoxydable. L’étanchéité est
assurée par une double garniture mécanique lubrifiée.
Toujours la signature Grindex pour des pompes destinées à un usage non intensif.
Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg) manuelle/auto
Primaline livrées avec 10 m de câble
1 SOLID 230 0,9 5,2 2800 50 38 280 510 15 81232800001/03
2 MICRO 230 0,6 2,7 2760 50 11 x 5 185 400 10 81212000001/06
3 MACRO 230 0,9 4,2 2800 50 11 x 5 185 430 12,5 81222100001/03
55
56
Les pompes japonaises TOYO sont conçues pour travailler dans des conditions très difficiles et sur des appli-
cations spécifiques > extraction de sables et granulats, tranchées sous-marine pour pose de câbles, agitation de
bassins, nettoyage de berges et d’étangs, galeries et souterrains, dragage et dévasage en mer et rivière, pompage
de bentonite et travaux de tunnelier, pompage d’eaux chargées…
DRAGAGE - EXTRACTION
TOYO
< Galeries et souterrains
Grâce à leur encombrement réduit et à leur che-
mise de refroidissement, les pompes de la gamme
ET peuvent travailler en succion dans les endroits
les plus inaccessibles.
< Agitation
Agitation de bassins de rétention, de préparation de bentonite ou
d’unités pour le traitement des eaux.
V Extraction de sables et granulats
Avec barges à échelle ou par élingues permettant d’atteindre des
profondeurs de plusieurs centaines de mètres. Diamètre maximum
de passage des solides : 120 mm.
> Nettoyage de berges, d’étangs...
En version hydraulique, les TOYO peuvent être accouplées à des pelles sur chenilles, per-
mettant les travaux sous-marins télécommandés ou aériens pour le nettoyage de berges,
d’étangs, de lacs, de lagunes, pour la vidange de bacs de rétention…
POMPES IMMERGÉES - EAUX CHARGÉES - électriques-hydrauliques
Les “plus” TOYO
57
La turbine
Semi-ouverte ou fermée selon les modèles, elle est réa-
lisée en fonte alliée à 25% de chrome (dureté 600 HB),
ce qui lui confère une excellente résistance à l’érosion
et à l’abrasion. Sa forme est particulièrement adaptée
au pompage de matières solides à fortes concentrations.
L’agitateur
En fonte alliée à 25% de chrome, il constitue à la fois
l’originalité et la particularité des pompes TOYO.
Maintes fois copié depuis la conception des premiers
modèles en 1948, il n’a encore jamais été égalé. Il met
en suspension les matières solides et favorise leur
pompage, en continu, avec des concentrations élevées.
Les joints d’étanchéité
Une garniture mécanique double en carbure de silicium
sur toutes les séries GR, ET, VH et VHA et une série com-
posite de joints à lèvre sur la série DP et ses dérivés, ga-
rantissent une parfaite étanchéité dans les conditions
d’utilisation les plus rudes.
Les plaques d’usure
Chaque pompe est pourvue d’une ou deux plaques
d’usure en fonte alliée à 25% de chrome, permettant
d’optimiser son rendement hydraulique par le réglage du
jeu entre le dessus et le dessous de la turbine. Cette su-
jétion diminue les pertes énergétiques dues à la recir-
culation du fluide dans le corps de pompe et simplifie les
opérations de maintenance sur la machine.
2
1
1
2
3
4
3
4
GR et ET
Les pompes submersibles GR constituent la gamme économique des TOYO. Elles ont une
puissance de 2,2 kW à 22 kW. Le moteur peut, dans certaines conditions, être dénoyé. Elles
véhiculent des liquides d’un pH entre 4 et 9,5.
Les pompes submersibles ET ont une puissance de 0,75 kW à 15 kW. Grâce à l’écoulement
axial du liquide pompé, elles peuvent travailler non immergées. Avec leur encombrement réduit,
elles peuvent travailler dans les endroits les plus inaccessibles. Elles pompent des fluides
d’un pH entre 4 et 9,5.
Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg)
TOYO GR
1 GR3 400 2,2 5,5 1425 80 22 395 673 115 GR3-2
2 GR5 400 3,7 8,5 1445 80 22 395 738 135 GR5-2
3 GR7,5 400 5,5 11 1425 100 25 425 758 145 GR7,5-2
4 GR10-100 400 7,5 15 1435 100 35 500 843 180 GR10-100-2
5 GR10 400 7,5 15 1500 150 35 500 843 180 GR10-2
6 GR15 400 11 23 1500 100 30 550 800 300 GR15-2
7 GR15H 400 11 23 1500 100 25 550 800 300 GR15H-2
8 GR30 400 22 44 1420 100 30 630 1100 440 GR30-2
9 GR30B 400 22 44 1420 150 40 630 1100 440 GR30B-2
m
3
/h
m
150 180 210 240 270306 60 90 120 300 330 360 3900
2
10
20
30
2
3
5
6
7
9
8
1
4
58
TOYO
Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg)
TOYO ET
1 ET1 400 0,75 2,6 1415 50 10 310 658 90 ET1-2
2 ET2 400 1,5 4,2 1430 50 10 310 688 90 ET2-2
3 ET3 400 2,2 5 1430 80 20 360 798 145 ET3-2
4 ET5 400 3,7 8,3 1430 80 20 360 818 180 ET5-2
5 ET7,5 400 5,5 11,8 1430 80 25 440 863 195 ET7,5-2
6 ET7,5B 400 5,5 11,8 1430 100 25 440 863 195 ET7,5B-2
7 ET10 400 7,5 19,5 1445 100 25/14 440 923 215 ET10-2
8 ET10H 400 7,5 19,5 1445 100 25/14 450 923 225 ET10H-2
9 ET15 400 11 27 1445 100 30 470 1013 300 ET15-2
10 ET15B 400 11 27 1445 150 30 470 1043 300 ET15B-2
11 ET20 400 15 34 1445 100 30 470 1078 320 ET20-2
12 ET20B 400 15 34 1445 150 30 470 1108 320 ET20B-2
POMPES IMMERGÉES - EAUX CHARGÉES - électriques-hydrauliques
m
3
/h
m
9075 105 120 135 1503 30 4515 60 165 1800
5
1
10
15
20
25
5
76 9
10
11
12
8
4
1
2 3
59
60
DP, DPE
Les pompes immergées DP ont une puissance de 2,2 kW à 110 kW. Elles acceptent des
particules pouvant aller jusqu’à 120 mm de diamètre. Elles sont équipées de deux plaques
d’usure, dont une réglable, permettant de rattraper l’usure et de conserver leurs performances.
Certaines pompes DP existent en version DPE sur pied d’assise. Elles peuvent pomper des
fluides d’un pH entre 4 et 9,5. Équipées de dispositifs d’équipression, elles peuvent être immer-
gées jusqu’à 120 m.
Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg)
TOYO DP/DPE
1 DP3-DPE3 400 2,2 5 1430 80 20 676 785 145 DP3-2
2 DP5-DPE5 400 3,7 8,3 1430 80 20 676 840 165 DP5-2
3 DP7,5-DPE7,5 400 5,5 11,8 1445 80 25 711 850 195 DP7,5-2
4 DP7,5B-DPE7,5B 400 5,5 11,8 1445 100 25 801 850 195 DP7,5B-2
5 DP10-DPE10 400 7,5 16,3 1445 100 25 801 890 215 DP10-2
6 DP10H-DPE10H 400 7,5 16,3 1445 100 14 861 890 225 DP10H-2
7 DP15-DPE15 400 11 24-28 960 100 35 750 1295 470 DP15-2
8 DP15B-DPE15B 400 11 24-28 960 150 60 840 1295 510 DP15B-2
9 DP20-DPE20 400 15 32-38 970 100 35 825 1310 550 DP20-6
10 DP20B-DPE20B 400 15 32-38 970 150 60 840 1310 540 DP20B-6
11 DP30-DPE30 400 22 46-55 975 100 35 910 1390 750 DP30-6
12 DP30B-DPE30B 400 22 46-55 975 150 60 950 1390 730 DP30B-6
13 DP40B-DPE40B 400 30 69 970 200 40 1010 1390 750 DP40B-6
14 DP50-DPE50 400 37 90 980 150 60 1020 1575 950 DP50-6
15 DP50B-DPE50B 400 37 90 980 200 60 1065 1575 970 DP50B-6
16 DP50BL 400 37 90 980 250 100 1350 1650 1150 DP50BL-6
17 DP50H-DPE50B 400 37 90 980 150 40 1095 1580 1050 DP50H-6
18 DP50S 400 37 95 1500 100 35 825 1420 730 DP50S-6
19 DP75B-DPE75B 400 55 139 975 200 40 1145 1670 1120 DP75B-6
20 DP100BL 400 75 180 740 200 60 1570 1875 2300 DP100B-3
21 DP100B 400 75 180 740 250 100 1645 2058 2700 DP100BL-3
22 DP150 400 110 258 590 200 120 1610 2734 3500 DP150-2
23 DP150BL 400 110 258 590 250 120 1695 2734 3500 DP10BL-2
24 DP150L 400 110 258 590 200 120 1610 2734 3500 DP150L-2
TOYO
POMPES IMMERGÉES - EAUX CHARGÉES - électriques-hydrauliques

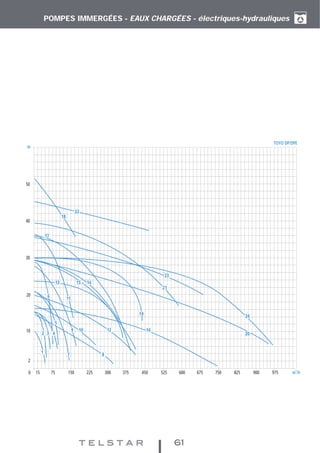

61
m
3
/h
m
TOYO DP/DPE
300 375 450 525 675 750 825 97575 150 22515 9006000
10
2
20
30
40
50
2 3 4
5
7 8
9 10
11
12 16
19
17
23
18
22
21
20
24
13 15 14
6
1
62
m
3
/h
m
200 250 300 3501005010 150 600 650400 450 500 5500
10
2
20
30
40
1
3
2
4
7
5
8
6
DPH
Les pompes submersibles DPH sont des variantes des DP avec un entraînement hydraulique.
Elles offrent les mêmes caractéristiques mais leur puissance peut aller jusqu’à 300 kW. Le
moteur hydraulique est à pistons rotatifs de marque VOLVO jusqu’à 50 cv et REXROTH au-
dessus. Grâce à leur variation de vitesse, elles sont particulièrement adaptées à l’extraction de
sables et de granulats avec de grandes longueurs de tuyaux.
Puissance Débit Hauteur mano Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références
max (kW) optimum (m3/h) max (m) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg)
TOYO DPH
1 DPH15 18,5 120 21 1150 100 35 750 1087 360 DPH15-2
2 DPH15B 18,5 228 11 1150 150 60 840 1087 380 DPH15B-2
3 DPH20 25,5 108 28 1150 100 35 825 1104 385 DPH20-2
4 DPH20B 25,5 264 14 1150 150 60 840 1104 405 DPH20B-2
5 DPH30 38 108 42 1150 100 35 910 1165 590 DPH30-2
6 DPH30B 38 252 21 1150 150 60 955 1165 570 DPH30B-2
7 DPH40B 47 432 17 1150 200 40 1010 1189 580 DPH40B-2
8 DPH50 59 228 35 1150 150 60 1020 1274 660 DPH50-2
TOYO
POMPES IMMERGÉES - EAUX CHARGÉES - électriques-hydrauliques
63
m
3
/h
m
300 375 450 52575 150 22515 900 975600 675 8257500
10
2
20
30
40
50
60
1
5
6
8
7
43
2
Puissance Débit Hauteur mano Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références
max (kW) optimum (m3/h) max (m) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg)
TOYO DPH
1 DPH50B 59 432 21 1150 200 60 1065 1274 680 DPH50B-2
2 DPH50BL 59 864 7 1150 250 60 1350 1349 930 DPH50BL-2
3 DPH50H 59 223 38 1150 150 40 1095 1279 950 DPH50H-2
4 DPH100B 129 428 42 880 200 60 1570 1645 1800 DPH100B-2
5 DPH100BL 129 856 21 880 250 100 1645 1993 2200 DPH100BL-2
6 DPH300 220 487 62 750 200 120 1610 2270 2900 DPH300-2
7 DPH300L 220 600 46 750 250 120 1610 2330 2900 DPH300L-2
8 DPH300B 220 900 34 750 300 120 1695 2330 2940 DPH300B-2
64
VH
Les pompes électriques monobloc VH peuvent travailler immergées ou en surface. Elles
peuvent également être installées aussi bien à l’horizontale (version HCF) qu’à la verticale
(version VCS). Elles ont une puissance de 2,2 kW à 37 kW. Elles acceptent des particules
pouvant aller jusqu’à 80 mm de diamètre. Le liquide pompé peut être d’un pH entre 4 et 9,5.
Tension Puissance Intensité Vitesse de Ø refoulement Ø passage Pompe HCF Pompe VCS Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) (mm) L x Ø (mm) H x Ø (mm) (kg)
TOYO VH
1 VH2 400 1,5 3 1400 50 20 x 16 661 x 360 594 x 360 110 VH2HCF-VH2VCS
2 VH3 400 2,2 4,4 1465 80 30 x 25 700 x 420 676 x 420 120 VH3HCF-VH3VCS
3 VH5 400 3,7 7,3 1465 80 30 x 25 720 x 420 695 x 420 130 VH5HCF-VH5VCS
4 VH7,5 400 5,5 11 1450 100 60 x 30 817 x 465 792 x 465 165 VH7,5HCF-VH7,5VCS
5 VH10 400 7,5 15,3 1450 100 60 x 30 871 x 465 846 x 465 180 VH10HCF-VH10VCS
6 VHG15 400 11 23 1480 100 60 x 50 1055 x 544 995 x 544 320 VHG15HCF-VHG1510VCS
7 VHG15B 400 11 22 1480 150 60 x 45 1055 x 544 995 x 544 320 VHG15BHCF-VHG15BVCS
8 VHG20 400 15 28 1480 100 60 x 45 1124 x 544 1064 x 544 340 VHG20HCF-VHG20VCS
9 VHG20B 400 15 28 1480 150 60 x 45 1024 x 544 1064 x 544 330 VHG20BHCF-VHG20BVCS
10 VHG30 400 22 40,5 1470 100 70 x 45 1234 x 636 1252 x 636 440 VHG30HCF-VHG30VCS
11 VHG30B 400 22 40,5 1480 100 80 x 45 1234 x 634 1252 x 634 420 VHG30BHCF-VHG30BVCS
12 VH15H 400 11 22 1480 150 25 x 20 989 x 524 935 x 524 300 VH15HHCF-VH15HVCS
13 VH20H 400 15 28 1480 80 25 x 20 1058 x 524 1004 x 524 320 VH20HHCF-VH20HVCS
14 VH30H 400 22 40,5 1470 100 25 x 20 1143 x 564 1089 x 564 400 VH30HHCF-VH30HVCS
15 VH7,5HU 400 5,5 11 1480 50 30 x 25 807 x 465 782 x 465 165 VH7,5HUHCF-VH7,5HUVCS
16 VH15HU 400 11 22 1480 80 50 x 25 1049 x 534 - 300 VH15HUHCF-VH15HUVCS
17 VH20HU 400 15 28 1480 80 50 x 25 1118 x 534 - 320 VH20HUHCF-VH20HUVCS
TOYO
POMPES IMMERGÉES - EAUX CHARGÉES - électriques-hydrauliques
65
66
VHA
Les pompes électriques monobloc VHA sont des pompes «mélangeuses» avec volutes
à 3 sorties. Elles sont conçues pour fonctionner immergées ou en surface. Elles ont une
puissance de 2,2 kW à 37 kW. Elles acceptent des particules de diamètre allant jusqu’à 80 mm.
Le pH du fluide pompé peut être de 4 à 9,5. Une version spéciale permet le mélange de
poudre et de liquide pour la fabrication de bentonite par exemple. Elles peuvent également être
installées aussi bien à l’horizontale (version HCF) qu’à la verticale (version VCS).
Tension Puissance Intensité Vitesse de Ø refoulement Ø passage Pompe HCF Pompe VCS Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) (mm) L x Ø (mm) H x Ø (mm) (kg)
TOYO VHA
1 VHA3 400 2,2 4,4 1465 50 25x25 700 x 584 676 x 862 130 VHA3HCF-VHA3VCS
2 VHA5 400 3,7 7,3 1460 50 25x25 720 x 584 696 x 862 140 VHA5HCF-VHA5VCS
3 VHA7,5 400 5,5 11 1480 80 30x30 817 x 676 792 x 1054 185 VHA7,5HCF-VHA7,5VCS
4 VHA10 400 7,5 14,5 1450 80 30x30 871 x 676 846 x 1054 200 VHA10HCF-VHA10VCS
5 VHA15B 400 11 22 1480 100 60x45 1040 x 761 995 x 1213 330 VHA15BHCF-VHA15BVCS
6 VHA20B 400 15 28 1480 100 60x45 1109 x 761 1064 x 1213 350 VHA20BHCF-VHA20BVCS
7 VHA30B 400 22 40,5 1480 125 80x45 1218 x 839 1252 x 1370 450 VHA30BHCF-VHA30BVCS
TOYO
DPH
DPE
POMPES IMMERGÉES - EAUX CHARGÉES - électriques-hydrauliques
67
VH
VHA
GR
ET
68
Eaux légèrement chargées
Eaux usées
Eaux chargées
Eaux très chargées
Eaux claires
Électriques Surpression p. 70-71
STARLINE Boosto
Centrifuge Verticale p. 72-73
STARLINE Presso
Centrifuge Horizontale p. 74 -75
STARLINE Circulo
Thermiques Surpression p. 76-77
STARLINE Libero MC
Thermiques Drainage p. 78
STARLINE Libero TH
Électriques Relevage p. 80 à 87
ou thermiques STARLINE Betsy
HIDROSTAL
Électriques Drainage p. 88 à 103
ou thermiques VARISCO J
S
DUO
GODWIN HL
Électriques Dragage / Extraction p. 104 à 107
METSO HM - HR
1304
400
6
m3
/h
m
40010
100
6
m3
/h
m
1103
330
45
m3
/h
m
36070
200
25
m3
/h
m
5030
30
25
m3
/h
m
1200100
50
8
m3
/h
m
120030
70
15
m3
/h
m
300010
190
5
m3
/h
m
300030
110
10
m3
/h
m
50001,5
90
3
m3
/h
m
SÉRIE S : POMPES DE SURFACE
69
Boosto
Les unités de surpression Boosto fonctionnent sur des ins-
tallations de bâtiments domestiques ou collectifs (bureaux,
hôtels, hôpitaux…). Elles permettent d’alimenter toutes les
arrivées d’eaux : robinets, toilettes, douches… Elles peuvent
également être utilisées pour l’arrosage ou les réseaux in-
cendies. Grâce à la certification ACS, elles conviennent par-
faitement pour l’adduction d’eau potable.
SURPRESSION
STARLINE
70
DP-Control et Mega-Control
Les unités de surpression Boosto sont équipées de coffrets DP-CONTROL ou MEGA-CONTROL. Ils sont spécialement conçus
pour la régulation de surpresseur à partir de capteurs analogiques qui, contrairement aux capteurs tout ou rien, admettent une
précision accrue dans le maintien des pressions et débits. Ces coffrets sont le résultat d’une évolution continue depuis les
années 1990 où les premiers modèles furent livrés.
POMPES DE SURFACE - EAUX CLAIRES - électriques
Boosto
Les Boosto SR composent l’entrée de gamme. Chaque unité est déjà très bien équipée :
2 à 3 pompes, un collecteur d’aspiration, un collecteur de refoulement, un manomètre, un
vacuomètre, un transmetteur de pression analogique, une sécurité manque d’eau, un
coffret de contrôle DP-CONTROL et un réservoir de faible capacité (anti coup de bélier).
Le coffret DP-CONTROL est muni d’un système de régulation innovant. Il est basé sur la
lecture d’une pression analogique (4-20 mA) avec une temporisation et une permutation
automatique des pompes. Il limite le nombre de démarrages horaire de celles-ci. Le réglage
de la pression à maintenir se fait en quelques secondes grâce à l’unique bouton situé en
façade du coffret. Il est possible d’accéder à des réglages plus complexes à partir d’un
ordinateur portable pour modifier le nombre de démarrages horaire, le fonctionnement glo-
bal (1 pompe + 1 secours ou 2 pompes), l’hystérésis…
Les Boosto HR sont directement dérivées des Boosto SR. La différence principale
réside dans la présence d’un réservoir de grande capacité. Il permet une réduction de près
de 60% de la consommation d’énergie grâce à une diminution significative du temps de
fonctionnement de chaque pompe. Ce moindre temps de fonctionnement augmente la
fiabilité des pompes.
Les Boosto FR sont équipées d’un variateur de fréquence. Grâce à lui, la vitesse de
rotation des pompes varie automatiquement pour maintenir avec précision la pression
requise. Le coffret de contrôle est un MEGA-CONTROL, une version plus élaborée du
DP-CONTROL. Le paramétrage est beaucoup plus complet, il peut, entre autres, permettre
de détecter une fuite sur le réseau.
71
Presso
Ces pompes multicellulaires centrifuges à axe vertical allient
encombrement réduit et pressions élevées.
Elles pompent de l’eau claire sans particule, chimiquement
et mécaniquement non agressive.
Elles sont parfaites pour travailler dans des installations
nécessitant des pressions élevées > forage > relevage
> irrigation > incendie > ...
CENTRIFUGE VERTICALE
STARLINE
72
Les pompes Presso sont équipées > d’un moteur vertical normalisé IP55 classe F > d’une lanterne d’accouplement
et d’un socle en fonte G20 > d’une chemise en acier inoxydable.
Les diffuseurs et turbines sont > en thermoplastique polycarbonate sur les 101K-A-X-B-C. > en acier inoxydable moulé
sur les 151A-B-C-D.
Les diffuseurs sont en fonte et les turbines en laiton moulé sur les 201A-B-C.
L’étanchéité est assurée par une garniture mécanique en carbure de silicium.
Pression maximum 40 bars. Température maximale du liquide 120°C (suivant les modèles).
POMPES DE SURFACE - EAUX CLAIRES - électriques
73
74
Circulo
Ces pompes à eau répondent à la norme DIN 242255-
UN7464. Elles sont conçues pour fonctionner sur des
installations de circulation, de réchauffage, de climatisation,
de récupération thermique, d’approvisionnement d’eau, de
systèmes anti-incendie et d’unités de surpression. Ces
pompes mono-étagées à aspiration axiale ont une grande
couverture hydraulique : 0 à 400 m3/h ; hauteur manométrique
totale maximum de 100 m.
> les Circulo sont disponibles en montage monobloc ou à palier (sur demande) > elles peuvent être montées sur des
moteurs de 2 ou 4 pôles > corps de pompes et turbine : fonte grise > turbine dynamiquement équilibrée > arbre en
acier inoxydable > roulements à billes graissés à vie.
CENTRIFUGE HORIZONTALE
STARLINE
Puissance Débit max HMT max Vitesse de rotation Ø refoulement Ø aspiration
max (kW) (m3/h) (m) (tr/min) (mm) (mm)
Circulo
IR4P-32 2,2 25 23,5 1450 32 50
IR4P-40 9,2 60 40 1450 40 65
IR4P-50 4 60 24 1450 50 65
IR4P-65 15 140 43 1450 65 80
IR4P-80 22 200 40,7 1450 80 100
IR4P-100 30 350 40 1450 100 125
IR4P-125 30 400 34,5 1450 125 150
IR2P-32 15 40 94 2950 32 50
IR2P-40 22 70 98 2950 40 65
IR2P-50 30 120 100,5 2950 50 65
IR2P-65 37 170 89 2950 65 80
IR2P-80 37 275 56 2950 80 100
POMPES DE SURFACE - EAUX CLAIRES - électriques
Circulo IR4P
Circulo IR2P
75
76
Libero MC
Les Libero MC sont des pompes centrifuges montées sur
palier. Elles sont à axe horizontal et aspiration axiale, à deux
ou plusieurs étages. La puissance de leur moteur est choisie
suivant le point de fonctionnement souhaité.
Elles sont spécialement adaptées pour des installations haute
pression (réseaux d’incendie ou d’irrigation...) nécessitant
des pompages d’eaux douces, claires, chimiquement et
mécaniquement non agressives.
V Nettoyage de bassins de récupération de boues
SURPRESSION
STARLINE
> corps de refoulement et corps d’aspiration en fonte > turbines, diffuseurs, corps d’étages et paliers en fonte grise
> arbre en acier inoxydable et douille d’arbre en acier chromé > coussinets en bronze > l’étanchéité est assurée par
des tresses graphitées.
POMPES DE SURFACE - EAUX CLAIRES - électriques
Libero MC
77
78
Libero TH
Polyvalente, auto-amorçante, autonome > la Libero TH est la
pompe thermique monobloc d’intervention idéale. Elle est
conçue pour le pompage d’eaux légèrement chargées. Son
moteur essence 4 temps Honda lui assure une autonomie
de 2 h 30. Il est équipée d’une sécurité manque d’huile. Corps
de pompe en aluminium et turbine en fonte pour plus de
fiabilité. L’étanchéité est assurée par une garniture méca-
nique graphite/céramique et joints nitrile.
Accessoires inclus : 1 crépine PVC, 2 raccords et 3 colliers pour tuyau souple DN50 et DN65, 1 jeu d’outil pour le moteur.
DRAINAGE
STARLINE
Moteur Puissance Vitesse de Refroidissement Ø refoulement Ø passage Dimension Poids Références
(kW) rotation (tr/min) (mm) H x L x l (mm) (kg)
Libero
1 TH50 Honda GX100 2,9 3600 Air 2” BSP 5 421 x 506 x 402 25 010750
2 TH80 Honda GX120 4 3600 Air 3” BSP 7 476 x 525 x 399 30 010780
POMPES DE SURFACE - EAUX LÉGÈREMENT CHARGÉES - thermiques
79
Betsy
Les Betsy, avec leur turbine hélicoïdale «imbouchable»,
pompent des liquides chargés de grosses particules non
abrasives, des fluides visqueux et les eaux d’égouts. Accou-
plées à des moteurs thermiques ou électriques, elles sont
montées sur un châssis en acier mécano soudé très résistant.
Les versions thermiques sont munies d’un capotage
d’insonorisation (60 dBA à 7 m) : la solution idéale pour les
interventions en milieu urbain (détournement d’égout par
exemple). L’auto-amorçage à sec est assuré par une pompe
à vide entraînée par un embrayage électromagnétique et
régulée par un système de sonde. Les groupes sont
autonomes grâce à un coffret de régulation (option). Ils
peuvent être équipés de transmetteur GSM pour signaler les
alarmes à distance.
Grâce à un rendement hors du commun, les consommations
en carburant sont remarquablement faibles.
RELEVAGE
STARLINE
80
> turbine et cône d’aspiration en fonte grise (en standard), en fonte chargée ou en acier inoxydable traité (sur de-
mande) pour s’adapter au mieux au type de fluide pompé > corps de pompe en fonte grise > l’étanchéité est assurée
par une double garniture mécanique à bain d’huile > le double fond récupérateur d’hydrocarbures permet de répondre
aux normes les plus strictes.
POMPES DE SURFACE - EAUX USÉES - électriques
81
Betsy électriques
Les versions électriques étant peu bruyantes, elles sont livrées sans capotage afin de diminuer
les coûts. Le système d’armorçage est effectué par une pompe à vide entraînée par un moteur
électrique dédié. Elles peuvent être, sur demande, livrées avec un variateur de fréquence per-
mettant de modifier la vitesse de rotation pour retrouver la souplesse du moteur thermique.
Tension Puissance Intensité Vitesse de Pompe à vide Ø refoulement Crépinage Hauteur Poids Références
(V) nominale (kW) (A) rotation (tr/min) (m3/h) (mm) (mm) H x L x l (mm) (kg)
Betsy électriques
1 2 BETSY100E 400 5,5 10 1000/1500 40 100 75 1441 x 1884 x 970 900 BETSY100E1R
3 BETSY125M-E 400 12 22 1500 40 150 100 1505 x 2150 x 1096 1150 BETSY125ME1R
m
3
/h
m
400 500 600 70020010020 300 1200 1300800 900 1000 11000
20
4
40
1
2
3
5
4 7
6
82
Betsy thermiques
Les pompes thermiques sont pourvues d’un double fond récupérateur d’hydrocarbures et ré-
pondent aux normes environnementales les plus strictes. Pour les chantiers de longue durée,
elles peuvent également être livrées avec une cuve à fuel supplémentaire de 2000 litres.
Moteur Puissance Vitesse de Refroidissement Pompe Ø refoulement Ø passage Dimension Poids Références
(kW) rotation (tr/min) à vide (mm) (mm) H x L x l (mm) (kg)
Betsy thermiques
1 BETSY 100 Hatz 5,5 1500 air 40 100 75 1630 x 1980 x 1050 1260 BETSY1001R
2 BETSY 125M Caterpillar 14,5 1500 eau 40 150 100 1670 x 1207 x 2385 1800 BETSY125M1R
3 BETSY 125H Caterpillar 30 1800 eau 40 150 100 1670 x 1207 x 2385 1800 BETSY125H1R
4 BETSY 150S Deutz 49 1460 eau 40 200 115 2130 x 3240 x 1050 2800 BETSY150S2R
5 BETSY 104S Deutz 43 1750 huile 40 150 75 2270 x 2547 x 1097 2500 BETSY104S1R
6 BETSY 200SL Deutz 32 1750 huile 40 200 100 2054 x 1047 x 2457 2900 BETSY200SL1R
7 BETSY 300 Deutz 49 1500 eau 40 300 120 2340 x 1100 x 3350 3150 BETSY3002R
STARLINE
POMPES DE SURFACE - EAUX USÉES - thermiques
83
84
Aussi complète et performante que la gamme des pompes immergées, La
gamme des pompes de surface hidrostal présente des rendements excep-
tionnels. Elle se caractérise également par les 500 versions de turbines dif-
férentes permettant de couvrir un maximum d’applications. Ces pompes
possèdent des diamètres de passage importants et un NPSH très bon leur
assurant des performances optimales quelle que soit la hauteur d’aspiration.
RELEVAGE
HIDROSTAL
Turbine Type Application Exemples
Turbine fermée Transport de solides Produits alimentaires :
fragiles et volumineux fruits, légumes, poissons...
Turbine moyenne Transport de Céréales et flocons
et basse pression particules solides en suspensions, eaux d’égouts,
déchets d’abattoir...
Turbine moyenne Pompage d’eaux Textile, sacs
Pression avec contenant des plastiques, fibres
réglage du cône fibres et particules artificielles (nylon…) sables,
d’aspiration abrasives fines de boues...
Turbine haute Liquides fortement
pression avec Produits très chargés en sables et graviers,
réglage des pièces abrasifs copeaux de fraisage,
d’usure d’usinage...
POMPES DE SURFACE - EAUX USÉES - thermiques
85
Pompes à arbre nu
Les pompes HIDROSTAL à arbre nu peuvent s’équi-
per de différents types de paliers et s’accoupler à
tous types d’entraînements : accouplements élas-
tiques, poulies/courroies, moteurs électriques,
motoréducteurs, moteurs thermiques…
Pompes process
Horizontales ou verticales, les pompes HIDROSTAL process sont d’une grande
résistance. Elles s’installent dans des stations d’épuration ou dans
l’industrie pour le pompage de produits divers dans des conditions sévères.
Une gamme complète
Pompes verticales avec aspiration spéciale
Ainsi équipées, les pompes HIDROSTAL se caractérisent par un encombrement réduit pour un
gain de place important dans des installations en milieu restreint.
Pompes monoblocs
Les pompes de surface monobloc peuvent
se monter sur des châssis spécifiques. Elles
se démontent alors rapidement et simple-
ment pour des interventions efficaces et un
gain de temps important
86
Applications
Puissance max Débit max HMT max Vitesse de Ø de refoulement Ø d’aspiration
(kW) (m3/h) (m) rotation (tr/min) (mm) (mm)
HIDROSTAL livrées avec 10 m de câble
1 BO2Q 3 68 21 2890 50 50
2 C03Q/C080 8 155 29 2890 80 80
3 D04Q/D100 35 306 49 2900 100 100
4 E05Q/E125 60 504 70 2970 125 125
5 E08Q/E200 22 648 75 2900 200 200
6 F4K 14 468 36 1460 100 100
7 F6K 45 702 29 1460 150 150
8 F10K 40 1044 24 1460 250 250
9 H5K 75 702 55 1460 125 125
10 H8K 120 1332 50 1480 200 200
11 H12K 120 2160 34 1480 300 300
12 I10K 250 1440 65 1460 250 250
13 I16K 250 3240 24 970 400 400
14 L8K 200 1800 55 970 200 200
15 L12K 200 3240 40 970 300 300
16 L20K 250 5040 34 970 500 500
RELEVAGE
HIDROSTAL
Pompes process intallées horizontalement sur socle.
POMPES DE SURFACE - EAUX USÉES - thermiques
87
HIDROSTAL
Transport de fruits et légumes sans rique d’endommagement.
88
La technique de référence
Fondé en 1932, VARISCO reste un précurseur dans la
construction de pompes de surface auto-amorçantes.
Conçues comme un «mécano», les pompes centrifuges ou
volumétriques peuvent être déclinées à l’infini. Equipées de
toutes sortes de motorisations (électrique, thermique,
hydraulique, pneumatique), elles sont réalisées dans de
nombreuses métallurgies.
Une large gamme de références standard est disponible. Après
étude, toutes les adaptations sont possibles pour réaliser un
matériel sur mesure répondant à un cahier des charges précis.
DRAINAGE
VARISCO
POMPES DE SURFACE - EAUX CHARGÉES - thermiques-électriques
89
Série J
> centrifuges auto-amorçantes polyvalentes.
Disponibles en versions électriques ou thermiques, elles peuvent être
montées aussi bien sur châssis fixe mécano soudé, chariot de chantier ou
encore remorque routière pour intervenir n’importe où.
Série ST
> centrifuges auto-amorçantes, maintenance simplifiée.
Disponibles en versions électriques ou thermiques, elles sont particulièrement
adaptées à des installations fixes avec fonctionnements prolongés grâce à
une maintenance simplifiée.
Série S & DUO
> centrifuges auto-amorçantes avec pompe à vide.
Dérivées de la série J, il n’est plus nécessaire de remplir le corps des pompes
avant la mise en route : l’amorçage s’effectue à sec.
Série MUTE-line
> centrifuges insonorisées
Dérivées des séries J, S ou DUO, elles sont équipées d’un capotage insono-
risé permettant de diminuer considérablement les émissions sonores.
Série V
> volumétriques amorçantes à engrenage interne
Elles sont spécialement conçues pour le pompage de produits visqueux.
Voir SÉRIE P pages 116 à 119
La gamme VARISCO
90
Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Construction Dimensions Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg)
VARISCO J électriques
1 J1-160 T 400 2,2 5 2900 BSP F.1”1/2 8 Fonte-Nitrile 502 x 241 x 284 33 J1160TMC
2 J2-100 M 230 1,1 8,8 2900 BSP F.2” 17 Fonte-Nitrile 453 x 204 x 268 22 J2100TMM
3 J2-100 T 400 1,1 3 2900 BSP F.2” 17 Fonte-Nitrile 453 x 204 x 268 22 J2100TMC
4 J3-100 T 400 2,2 5,3 2900 BSP F.3” 25 Fonte-Nitrile 530 x 230 x 307 32 J3100TMC
5 J4-100 T 400 4 8,5 2900 BSP F.4” 38 Fonte-Nitrile 621 x 283 x 380 59 J4100TMC
6 J1-110 M 230 1,1 8,8 2900 BSP F.1”1/2 20 Fonte-Nitrile 460 x 308 x 234 21 J40TWGMM
7 J1-110 T 400 1,1 3 2900 BSP F.1”1/2 20 Fonte-Nitrile 460 x 208 x 234 21 J40TWGMC
J
Centrifuges auto-amorçantes polyvalentes > Une série de pompes qui laisse libre choix
sur > la métallurgie : fonte, bronze, inox…> le type d’étanchéité : garniture mécanique
simple, double, à cartouche… > le montage : monobloc ou à palier > la motorisation :
électrique, essence, diesel, pneumatique, hydraulique > l’entraînement : mécanique ou magnétique.
Elle s’impose par sa robustesse et sa longévité (pièces d’usures interchangeables, surdimen-
sionnement des éléments mécaniques). Débit maximum de 1300 m3/h. Exécution ATEX
possible.
J électriques
VARISCO
POMPES DE SURFACE - EAUX CHARGÉES - électriques
91
Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Construction Dimensions Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) (mm) L x l x h (mm) (kg)
VARISCO J électriques
8 J1-180 T 400 4 8,5 2900 BSP F.1”1/2 11 Fonte-Nitrile 615 x 269 x 338 60 J1180TWGMC
9 J2-120 M 230 2,2 11 2900 BSP F.2” 25 Fonte-Nitrile 560 x 190 x 307 24 J50TWGMM
10 J2-120 T 400 2,2 5,3 2900 BSP F.2” 25 Fonte-Nitrile 560 x 190 x 307 24 J50TWGMC
11 J2-180 400 5,5 11,5 2900 BSP F.2” 15 Fonte-Nitrile 669 x 298 x 399 106 J2180TWGMC
12 J2-220 400 11 22 2900 BSP F.2” 12 Fonte-Nitrile 720 x 428 x 425 105 J60220TWGMC
13 J3-140 T 400 4 8,5 2900 BSP F.3” 28 Fonte-Nitrile 672 x 264 x 384 65 J3140TWGMC
14 J3-210 T 400 4 8,5 1450 BSP F.3” 40 Fonte-Nitrile 694 x 316 x 435 94 J85TWGMC
15 J3-250 T 400 18,5 34 2900 BSP F.3” 12 Fonte-Nitrile 1530 x 739 x 569 303 J70250TWGS/MC
16 J4-316 T 400 22 43 1450 BSP F.3” 38 Fonte-Nitrile 1099 x 531 x 640 349 J4316TWGMC
17 J4-160 T 400 11 22 2900 BSP F.4” 45 Fonte-Nitrile 771 x 299 x 471 95 J904TWGMC
18 J4-250 T 400 7,5 16 1450 BSP F.4” 50 Fonte-Nitrile 941 x 421 x 490 184 J4250TWGMC
19 J6-250 T 400 11 22 1450 DN 150 76 Fonte-Nitrile 1052 x 475 x 619 237 J6250TWGMC
20 J6-350 T 400 30 55 1450 DN 150 37 Fonte-Nitrile 1873 x 740 x 834 609 J6350TWGS/MC
21 J6-355 T 400 30 55 1450 DN 150 47 Fonte-Nitrile 1873 x 7410 834 609 J6355TWGS/MC
22 J6-400 T 400 45 99 1450 DN 150 50 Fonte-Nitrile 1900 x 740 x 834 890 J6400TWGS/MC
23 J8-300 T 400 22 43 1450 DN 200 60 Fonte-Nitrile 2000 x 710 x 852 643 J8300TWGS/MC
24 J8-305 T 400 18,5 37 1450 DN 200 76 Fonte-Nitrile 2000 x 710 x 852 643 J8305TWGS/MC
25 J10-305 T 400 30 55 1450 DN 250 76 Fonte-Nitrile 2200 x 730 1096 967 J10305TWGS/MC
26 J12-400 T 400 55 105 975 DN 300 70 Fonte-Nitrile 2465 x 730 x 1350 1500 J300TWGS/MC
m3
/h
m
1 10 11 12 20 30 40 50 60 70 80 902 3 4 5 6 7 8 9 100 200
0
3
12
21
39
48
57
30
2
3
6
1
4 5
7
J thermiques
92
Moteur Puissance Démarrage Vitesse de Ø refoulement Ø passage Construction Dimensions Poids Références
nominale (kW) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg)
VARISCO J thermiques
1 J1-160 E AC A220 3,3 Lanceur 3600 BSP F.1”1/2 6 Fonte-Nitrile 868 x 420 x 575 49 J1160TWGMAP+T
2 J1-160 D LD 15LD315 4,5 Lanceur 3300 BSP F.1”1/2 6 Fonte-Nitrile 700 x 610 x 675 64 J1160TWGMLD+T
3 J2-100 E B&S 93432 4,1 Lanceur 3600 BSP F.2” 17 Fonte-Nitrile 765 x 520 x 510 51 J2100TWBS+CE
4 J3-100 E B&S 121432 3,1 Lanceur 3200 BSP F.3” 25 Fonte-Nitrile 720 x 620 x 650 70 J3100TMBS+T
5 J3-100 D LD 15LD315 4,1 Lanceur 3600 BSP F.3” 25 Fonte-Nitrile 979 x 420 x 556 74 J3100TMLD+T
6 J4-100 D AC ACT280 5,8 Lanceur 3200 BSP F.4” 38 Fonte-Nitrile 700 x 610 x 732 96 J4100TGMAP+T
7 J1-110 LD 15LD225 3,1 Lanceur/électrique 3600 BSP F.1”1/2 20 Fonte-Nitrile 700 x 610 x 650 90 J40TWGMLD+T/MLDE+T
VARISCO
POMPES DE SURFACE - EAUX CHARGÉES - thermiques
m3
/h
m
1000 2000 3000100 50040030020010 20 30 40 50 602 3 4 5 6 7 8 91
0
21
3
12
30
39
48
57
66
72
22
21
23
24
20
19
17
12
11
10
16
14
9
8
18
1513
93
Moteur Puissance Démarrage Vitesse de Ø refoulement Ø passage Construction Dimensions Poids Références
nominale (kW) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg)
VARISCO J thermiques
8 J1-180 LD 6LD400 5,2 Lanceur* 3400 BSP F.1”1/2 11 Fonte-Nitrile 700 x 610 x 720 110 J1180TWGMLD+T
9 J2-120 LD 15LD315 4 Lanceur* 3600 BSP F.2” 25 Fonte-Nitrile 700 x 600 x 700 83 J50TWGMLD + T
10 J2-180 AC ACT340 6,6 Électrique 3600 BSP F.2” 15 Fonte-Nitrile 900 x 700 x 1065 125 J2180TWGMAP + T
11 J2-220 LD 25LD425-2 10,5 Électrique 3000 BSP F.2” 12 Fonte-Nitrile 1080 x 780 x 1270 190 J60220TWGMLDE + T
12 J3-250 LD 11LD522-3 21 Électrique 3000 BSP F.3” 12 Fonte-Nitrile 1708 x 958 x 1380 385 J70250TWGMLDE+T
13 J3-140 LD 15LD400 6 Lanceur* 3000 BSP F.3” 28 Fonte-Nitrile 920 x 7000 x 1095 125 J3140TWGMLD+T
14 J3-210 LD 12LD477-2 8 Électrique 2000 BSP F.3” 40 Fonte-Nitrile 1100 x 780 x 1270 260 J85TWGMLDE+T
15 J4-159 LD 12LD477-2 11 Électrique 2500 BSP F.4” 45 Fonte-Nitrile 1150 x 780 x 1270 215 J902TWGMLDE+T
16 J4-250 VM SUN2105 22 Électrique 1800 BSP F.4” 50 Fonte-Nitrile 1750 x 1400 x 1400 620 J4250TWGMVM+HT
17 J4-316 VM SUN3105 33 Électrique 1800 BSP F.4” 38 Fonte-Nitrile 2100 x 1500 x 1550 850 J4316TWGMVM+HT
18 J6-250 VM SUN2105 22 Électrique 1800 DN 150 76 Fonte-Nitrile 1753 x 1370 x 1440 730 J6250TWGMVM+HT
19 J6-355 VM SUN3105 28 Électrique 1500 DN 150 47 Fonte-Nitrile 2328 x 1537 x 1460 1040 J6355TWGS/VM3+HT
20 J6-400 VM SUN6105TE 90 Électrique 1800 DN 150 55 Fonte-Nitrile 2828 x 1604 x 1656 1850 J6400TWGS/VM+HT
21 J8-300 VM SUN3105 30 Électrique 1600 DN 200 60 Fonte-Nitrile 1753 x 1460 x 1632 850 J8300TWGMVM3+HT
22 J10-305 VM SUN3105TE 28 Électrique 1500 DN 250 76 Fonte-Nitrile 2328 x 1504 x 1677 1450 J10305TWGS/VM3+HT
23 J12-400 VM SUN6105E 74 Électrique 1050 DN 300 70 Fonte-Nitrile 2933 x 1914 x 1720 2000 J300TWGR/VM6+HT
24 J12-400 VM SUN6105TE 104 Électrique 1200 DN 300 70 Fonte-Nitrile 3100 x 1814 x 1800 2300 J300TWGR/VM6T+HT
*Les versions avec démarrage “Lanceur” existent en démarrage électrique.
94
m3
/h
m
100 300 400 50020010 20 30 40 50 60 701 2 3 4 5 6 7 8 9
0
10
2
20
30
1
2
4
6
5
3
Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Construction Dimensions Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg)
VARISCO ST électriques
1 STR2 (4 pôles) 400 1,1 3 1450 BSP F.2” 38 Fonte-Nitrile 1087 x 535 x 590 168 STR2TWGS/MC4
2 STR2 (2 pôles) 400 7,5 16 2900 BSP F.2” 38 Fonte-Nitrile 1239 x 535 x 590 179 STR2TWGS/MC2
3 STR3 (4 pôles) 400 5,5 11,5 1450 BSP F.3” 63 Fonte-Nitrile 1333 x 632 x 788 287 STR3TWGS/MC4
4 STR4 (4 pôles) 400 11 22 1450 BSP F.4” 76 Fonte-Nitrile 1583 x 700 x 893 407 STR4TWGS/MC4
5 STR6 (4 pôles) 400 30 55 1450 DN 150 PN 16 76 Fonte-Nitrile 1790 x 778 x 1046 718 STR6TWGS/MC4
6 STR8 (6 pôles) 400 18,5 37 960 DN 200 PN 16 76 Fonte-Nitrile 1887 x 941 x 1218 880 STR8TWGS/MC6
ST
Centrifuges auto-amorçantes, maintenance simplifiée > pompes silencieuses, à haut
rendement, entièrement étudiées pour réduire au maximum les temps de maintenance sur site :
maintenance préventive > garniture mécanique à palier lubrifié à l’huile avec visualisation
extérieure des niveaux > large trappe d’inspection frontale démontable sans outil,
maintenance curative > bloc hydraulique entièrement extractible sans démonter la
tuyauterie > de même pour le clapet d’aspiration.
Série disponible de 2’’ à 8’’ pour des débits allant de 10 à 500 m3/h.
VARISCO
ST électriques
POMPES DE SURFACE - EAUX CHARGÉES - électriques-thermiques
95
m
3
/h
m
100 300 400 50020010 20 30 40 50 60 701 2 3 4 5 6 7 8 9
0
10
2
20
30
1
5
4
2
3
ST thermiques
Moteur Puissance Démarrage Vitesse de Ø refoulement Crépinage Construction Dimensions Poids Références
nominale (kW) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg)
VARISCO ST thermiques
1 STR2 Hatz 1B300 2,7 Lanceur 1800 BSP F.2” 38 Fonte-Nitrile 1599 x 994 x 1040 310 STR2TWGS/1B30DM
2 STR3 Hatz 2G40 6,8 Électrique 1500 BSP F.3” 63 Fonte-Nitrile 1960 x 1061 x 1149 455 STR3TWGS/2G40DE
3 STR4 Hatz 2M41 15,9 Électrique 1600 BSP F.4” 76 Fonte-Nitrile 2090 x 1129 x 124 700 STR4TWGS/2M41
4 STR6 Hatz 4M41 30 Électrique 1500 DN 150 PN 16 76 Fonte-Nitrile 2396 x 1178 x 1338 836 STR6TWGS/4M41
5 STR8 Hatz 4M41 35 Électrique 1150 DN 200 PN 16 76 Fonte-Nitrile 2431 x 1314 x 1510 997 STR8TWGS/R2/3M41
96
m
3
/h
m
100 300 400 50020010 20 30 40 50 60 701 2 3 4 5 6 7 8 9
0
2
10
20
30
1
2
4
6
5
7
8
3
Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Construction Dimensions Poids Références
(V) nominale (kW) (A) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg)
VARISCO S & DUO électriques
1 S3”E 400/690 5,1 11 1450 DN80 40 Fonte-Nitrile 1740 x 960 x 1340 301 S3EJ85TWGMC
2 S4”E 400/690 8,6 18 1450 DN100 50 Fonte-Nitrile 1740 x 960 x 1470 440 S4EJ4250TWGMC
3 S6”E 400/690 12,5 25 1450 DN150 76 Fonte-Nitrile 1730 x 990 x 1600 570 S6EJ6250WTWGMC
4 S6”E 400/690 31,5 59 1450 DN150 37 Fonte-Nitrile 2300 x 1370 x 1700 1000 S6EJ6350TWGMC
5 S8”E 400/690 23,5 45 1450 DN200 60 Fonte-Nitrile 2000 x 1370 x 1700 850 S8EJ8300TWGMC
6 S10”E 400/690 31,5 59 1450 DN250 75 Fonte-Nitrile 2100 x 1500 x 2100 1400 S10EJ10305TWGMC
7 DUO4”E 400/690 8,8 18 1450 DN100 45 Fonte-Nitrile 1391 x 966 x 1748 448 D4EJ4250WTWGMC3
8 DUO6”E 400/690 12,3 25 1450 DN150 70 Fonte-Nitrile 1497 x 966 x 1838 587 D6EJ6250WTWGMC3
S & DUO
Centrifuges auto-amorçantes avec pompe à vide > sur la base des pompes « J », l’addition
d’une pompe à vide et d’un séparateur permet de véhiculer des liquides fortement émulsionnés
contenant beaucoup d’air ou de gaz, tout en gardant un temps d’amorçage très court même à
sec. Elles conservent les avantages de la série «J», diamètre de passage important, pompages
d’eaux très chargées, fabrication en fonte, bronze, inox… La version S est équipée d’une
pompe à vide à bain d’huile. La version DUO est équipée d’une pompe à vide à palette sèche.
VARISCO
S & DUO électriques
POMPES DE SURFACE - EAUX CHARGÉES - électriques-thermiques
97
DUO
m
3
/h
m
100 300 400 50020010 20 30 40 50 60 701 2 3 4 5 6 7 8 9
0
10
2
20
30 1
2
5
3
6
7
4
S & DUO thermiques
Moteur Puissance Démarrage Vitesse de Ø refoulement Crépinage Construction Dimensions Poids Références
nominale (kW) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg)
VARISCO S & DUO thermiques
1 S3”D LD 12LD4772 8 Électrique 2000 DN80 40 Fonte-Nitrile 1250 x 1130 x 1200 420 S3DJ85TWGMLD
2 S4”D VM SUN2105 22 Électrique 1800 DN100 50 Fonte-Nitrile 450 x 1140 x 1470 560 S4DJ4250TWGMVM
3 S6”D VM SUN2105 22 Électrique 1800 DN150 76 Fonte-Nitrile 1730 x 1360 x 1550 910 S6DJ6250WTWGMVM
4 S8”D VM SUN3105 30 Électrique 1600 DN200 60 Fonte-Nitrile 2100 x 1460 x 1500 1200 S8DJ8300TWGMVM
5 S10”D VM SUN4105 39 Électrique 1600 DN250 75 Fonte-Nitrile 2800 x 1500 x 1700 1750 S10DJ10305TWGS/VM
6 DUO4”D VM SUN2105 22 Électrique 1800 DN100 45 Fonte-Nitrile 1790 x 1368 x 1902 778 D4DJ4250WTWGMVM
7 DUO6”D VM SUN2105 22 Électrique 1800 DN150 70 Fonte-Nitrile 1790 x 1368 x 1902 1110 D6DJ6250WTWGMVM
98
Mute-line
Centrifuges insonorisées > afin de permettre une utilisation «urbaine»
des pompes à moteur thermique, un système d’insonorisation a été
développé. Il permet de réduire les émissions sonores entre 71 et 76 dB(A)
suivant les modèles et offre une protection contre le vandalisme.
Cela accroît la sécurité dans les endroits éventuellement accessibles
au public.
Les groupes sont livrés avec un coffret de commande incluant les équipements suivants :
> jauge à carburant
> voyant d’huile
> vacuomètre
> clé de démarrage
> voyant alternateur
> compteur horaire
> accélérateur manuel
VARISCO
Mute-line J
Références
Mute-line J
J4-250 Diesel J4250MVM+ML
J6-250 Diesel J6550MVM+ML
J8-300 Diesel J8300MVM+ML
Mute-line Simple
Références
Mute-line Simple
S4”D S4J4250MVM+ML
S6”D S6J6250MVM+ML
S8”D S8J8300MVM+ML
POMPES DE SURFACE - EAUX CHARGÉES - thermiques-électriques
99
100
HL
Les GODWIN HL > sont parfaites pour des pompages à
grand débit ou à haute pression. Elles peuvent transporter
des boues ou des liquides chargés de particules jusqu’à
75 mm de diamètre. Les GODWIN HL sont équipées d’un sys-
tème d’amorçage à sec par venturi entièrement automatique,
fonctionnant jusqu’à une hauteur de 8 mètres d’aspiration.
Elles sont montées sur châssis fixe mécano soudé ou sur
remorque agraire. Elles peuvent être équipées d’un capotage
insonorisé, idéal pour des interventions en milieu urbain.
DRAINAGE
GODWIN
> corps de pompe et plaques d’usure en fonte renforcée > turbine en acier au chrome coulé > l’étanchéité est assu-
rée par une double garniture mécanique à bain d’huile carbure de silicium/carbure de silicium > le système d’amorçage
par venturi est alimenté par le compresseur du moteur dans la version thermique ou par un compresseur indépendant
dans la version électrique
POMPES DE SURFACE - EAUX CHARGÉES - thermiques
Moteur Puissance Vitesse de Ø refoulement Ø passage Dimension Poids Références
nominale (kW) rotation (tr/min) (mm) (mm) pompe (mm) (kg)
GODWIN HL thermiques
1 HL80M John Deere 4045D 53 2400 75 25 1673 x 2480 x 1899 1267 HL80MD
2 HL100M John Deere 4045T 76 2400 100 35 1343 x 3061 x 1889 2068 HL100MD
3 HL110M John Deere 6068T 187 2200 80 20 1343 x 3499 x 1819 2769 HL110MD
4 HL125M John Deere 6068T 113 2000 100 35 1343 x 3061 x 1899 2168 HL125MD
5 HL130M Caterpillar C9 205 2200 100 35 1432 x 3740 x 1927 5227 HL300MD
6 HL150M Caterpillar 3126TA 164 2400 150 35 1346 x 4102 x 1810 2670 HL150MD
7 HL160M Caterpillar 3406C 328 2000 150 35 1719 x 3499 x 2496 6109 HL160MD
8 HL200M Caterpillar 3126 160 2000 150 38 1340 x 3499 x 2197 2175 HL200MD
9 HL225M Caterpillar C9 205 1800 200 75 1470 x 3061 x 2143 2253 HL225MD
10 HL250M Caterpillar 3506C 328 2000 250 75 1570 x 4102 x 1410 6124 HL250MD
101
m3
/h
m
50010020 10000
40
10
80
120
160
200
1
2
3
4
5
6 7
10
8
9
HL thermiques
Les pompes HL thermiques sont équipées de moteurs diesel de grande qualité (Caterpillar ou-
John Deere) jusqu’à 328 kW. Elles ont des réservoirs hautes capacités pour fonctionner pendant
de longues périodes sans intervention. Il est possible de prévoir un second réservoir séparé de
2000 litres afin d’accroître leur autonomie.
102
HL électriques
Les pompes HL électriques sont aussi efficaces qu’en versions thermiques. Elles sont équi-
pées de moto réducteurs qui doivent être redéfinis à chaque demande pour répondre au mieux
à l’application souhaitée. Pour une meilleure polyvalence, il est possible d’adapter un coffret de
démarrage avec variateur de fréquence. Il permet de régler la vitesse du groupe électropompe
afin de l’adapter aux différents réseaux hydrauliques qu’il peut rencontrer.
m
3
/h
m
500100 10000
50
10
100
150
2 3 4
5
6
97 8
1
Puissance Vitesse de Débit Hauteur Ø refoulement Ø passage Références
absorbée (kW) rotation (tr/min) max (m3/h) max (mm) (mm) pompe (mm)
GODWIN HL électriques
1 HL80M 53 2400 100 100 75 25 HL80MBS
2 HL100M 76 2400 216 125 100 35 HL100MBS
3 HL125M 113 2000 230 130 100 35 HL125MBS
4 HL130M 205 2200 340 200 100 35 HL130MBS
5 HL150M 164 2400 330 150 150 35 HL150MBS
6 HL160M 328 2000 480 180 150 35 HL160MBS
7 HL200M 160 2000 520 95 150 38 HL200MBS
8 HL225M 205 1800 820 115 200 75 HL225MBS
9 HL250M 328 2000 1330 120 250 75 HL25MBS
GODWIN
POMPES DE SURFACE - EAUX CHARGÉES - électriques
103
104
HM et HR
Les METSO HM et HR sont des pompes à boues et liquides
chargés à haut rendement. Deux versions sont disponibles en
fonction de la granulométrie des fluides à pomper.
La version HM en métal dur convient pour une granulométrie
de 6 à 120 mm.
La version HR à chemisage caoutchouc convient pour une
granulométrie inférieure à 6 mm.
Conçues pour des applications lourdes, ces pompes
garantissent un rendement optimal sur de très longues
périodes. Leurs pièces d’usure sont réalisées dans des
matériaux de qualité qui leur procurent une excellente tenue
à l’usure et à la corrosion dans des applications abrasives.
DRAGAGE-EXTRACTION
METSO
Version HM > turbine, plaque d’usure et corps de pompe en fonte fortement alliée au chrome (dureté de 600 HBN).
Version HR > turbine et plaque d’usure revêtues d’élastomère en caoutchouc naturel (Elasta).
> Corps de pompe en fonte grise.
> L’étanchéité est assurée en standard par un jeu de tresse graphité.

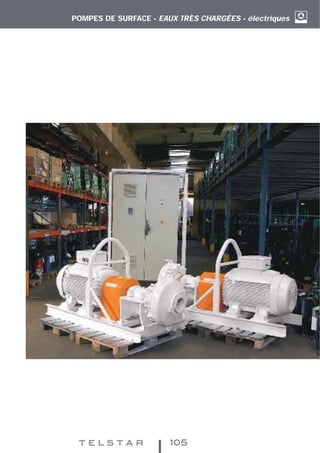

POMPES DE SURFACE - EAUX TRÈS CHARGÉES - électriques
105
106
METSO
m
3
/h
m
METSO HM
1500500100 1000 2000 2500 30000
40
20
5
80
100
60 4 5 6
7
8
1
3
2
Puissance absorbée Vitesse de Débit max Hauteur Ø refoulement Ø passage Dimension pompe Poids Références*
max (kW) rotation max (tr/min) (m3/h) max (mm) (mm) pompe (mm) arbre nu (mm) (kg)
METSO HM
1 HM50 27 3000 67 99 32 15 410 x 712 x 433 136 HM50
2 HM75 40 3000 120 102 50 25 395 x 734 x 438 161 HM75
3 HM100 82 2600 250 105 75 30 483 x 880 x 505 250 HM100
4 HM150 130 1800 500 98 100 38 705 x 1019 x 360 440 HM150
5 HM200 240 1400 1020 85 150 60 894 x 1258 x 855 1010 HM200
6 HM250 420 1200 1500 96 200 35 1094 x 1463 x 1027 1660 HM250
7 HM300 530 900 3000 76 250 80 1360 x 1591 x 1150 - HM300
8 HM350 625 700 2900 73 300 139 - - HM350
* pompe arbre nu
HM
Les pompes HM en métal dur sont conçues pour des pompages de boues contenant des
particules pouvant atteindre 120 mm. La mise en groupe est réalisée sur mesure à la
demande. Le moteur peut être électrique ou thermique. L’accouplement se fait par
poulies/courroies ou directement avec réducteur. L’ensemble est monté sur un châssis
mécanosoudé généreusement dimensionné pour une rigidité optimale.
POMPES DE SURFACE - EAUX TRÈS CHARGÉES - électriques
107
HR
Les pompes HR à revêtement caoutchouc sont adaptées au pompage de liquides chargés
de particules abrasives d’un diamètre inférieur à 6 mm. Les configurations et montages
sont identiques aux versions HM.
m3
/h
m
METSO HR
120040020040 800 1600 2000 24000
20
10
2,5
40
50
30
1
4
2
5 6 7
3
Puissance absorbée Vitesse de Débit max Hauteur Ø refoulement Ø passage Dimension pompe Poids Références*
Max (kW) rotation max (tr/min) (m3/h) max (mm) (mm) pompe (mm) arbre nu (mm) (kg)
METSO HR
1 HR50 8,5 2100 35 49 32 10 409 x 398 x 428 126 HR50
2 HR75 19 2100 110 50 50 20 739 x 457 x 463 145 HR75
3 HR100 26 1700 170 47 80 30 913 x 594 x 555 270 HR100
4 HR150 50 1300 390 47 100 40 1092 x 799 x 713 510 HR150
5 HR200 90 1050 725 46 150 36 1295 x 995 x 965 1065 HR200
6 HR250 155 850 1300 46 200 50 1550 x 1216 x 1125 1715 HR250
7 HR300 320 750 2500 52 250 80 1767 x 1495 x 1280 2885 HR300
* pompe arbre nu
108
Liquides visqueux
Liquides agressifs
Liquides légèrement chargés,
produits chimiques
p. 110 à 113
Électriques, TRAVAINI TC
thermiques, TMA
air comprimé TB
p. 114-115
WILDEN P4
P8
P15
p. 116 à 119
Électriques, VARISCO V
thermiques
12002
350
3
m3
/h
m
5015
40
m3
/h
m
1 000 00010 000
90
0,6
Cst
m3
/h
p. 120 à 123
Pompes Construction INOX
Série I ou Construction BRONZE
Série S (selon modèle)
SÉRIE P : POMPES PROCESS
ET LIQUIDES AGRESSIFS
109
110
Les TRAVAINI sont des pompes «PROCESS» qui peuvent
fonctionner dans des conditions extrêmes : pompage de
liquides à très haute température (jusqu’à 320°C) ou encore
de fluides proches de l’état gazeux. Elles sont particulière-
ment adaptées pour l’industrie alimentaire, chimique,
pétrochimique, parachimique et les laboratoires.
La gamme TRAVAINI est composée des séries
> TC centrifuges mono-étagées
> TMA centrifuges multi-étagées
> TB centrifuges multi-étagées auto-amorçantes.
TRAVAINI
Pompes centrifuges mono-étagées TC
TCH > ces pompes répondent aux normes ISO 5199 Classe II (critères de fabrication
sévères). Elles fonctionnent dans des conditions difficiles telles que dans l’industrie
pétrochimique. Elles pompent des liquides propres ou légèrement troubles, chauds,
surchauffés, acides ou basiques. Leur débit peut atteindre jusqu’à 500 m3/h et la pression
jusqu’à 16 bars. Elles possèdent un rendement hydraulique élevé et un NPSH
réduit. Il est possible de prévoir un réchauffement ou un refroidissement du corps de
pompe et du boîtier de garniture mécanique. Elles peuvent toutes recevoir des moteurs
de type B3 ou B5 jusqu’à 30 kW grâce à une lanterne d’accouplement appropriée.
TCT > ces pompes sont dérivées de la famille des TCH. Elles sont principalement
prévues pour le pompage de liquides contenant des solides et des filaments en suspension,
des boues et des liquides visqueux. La roue de type Vortex limite le contact entre les
solides et la turbine et supprime les risques de bouchage.
POMPES PROCESS - EAUX LÉGÈREMENT CHARGÉES, PRODUITS CHIMIQUES
111
Pompes Centrifuges Mono-étagées TC (suite)
TCA > ces pompes peuvent transporter des liquides hautement abrasifs et contenant des
solides en suspension. Leur roue est complètement ouverte et tourne entre deux plaques
d’usure. La série TCA est extrapolée de la série TCH. Elle conserve ainsi un
niveau de performance hydraulique élevé.
TCD > ces pompes sont conçues pour le transfert de liquides thermiques jusqu’à 320°C
sans nécessité d’utilisation de systèmes de refroidissement spécifiques. La chaleur
provenant du liquide pompé est « stoppée » par une plaque spéciale située entre le
couvercle et la turbine. Un support particulier à ailette dissipe efficacement la chaleur
provenant du corps de pompe. Ces deux éléments permettent de maintenir une tempé-
rature de fonctionnement idéale.
112
Pompes centrifuges multi-étagées TMA
Les pompes centrifuges multi-étagées TMA sont parfaitement adaptées pour les applications suivantes >
alimentation de chaudière, transfert de liquides propres et légèrement sales, installation de chauffage, autoclaves,
services anti-incendie, applications agricoles, irrigations et transferts de tous types d’hydrocarbures. Leur débit peut aller
de 1 à 45 m3/h et leur pression de 4 à 40 bars. Température de fonctionnement de 120°C maximum sans chambre de
presse-étoupe refroidie et 160°C avec. Les pompes TMA sont composées de turbines fermées montées en série pour que
le liquide monte en pression à chaque étage. Pour un meilleur rendement hydraulique, la fabrication des pompes TMA
bénéficie des dernières technologies en matière de fonderie.
TRAVAINI
m3
/h1 10 11 12 20 30 40 50 60 70 80 902 3 4 5 6 7 8 9 100 200
0
100
20
300
200
m
POMPES PROCESS - EAUX LÉGÈREMENT CHARGÉES, PRODUITS CHIMIQUES
113
Pompes centrifuges auto-amorçantes TB
TBH > ces pompes sont de conception centrifuge, multi-étagées, auto-amorçantes à axe
horizontal. Elles sont conçues pour le pompage de mélanges de gaz et liquides non abrasifs
à faibles débits (maximum 70 m3/H) et hautes pressions (maximum 40 bars). Leur capacité
d’auto-amorçage est de 8 mètres de colonne d’eau. Leur vitesse de rotation est lente, gage
de fiabilité, de faible niveau sonore et de durée de vie importante. Le vaste choix de maté-
riaux proposé sur demande permet de répondre à de nombreuses exigences. Elles peuvent
être accouplées à des moteurs de type B3 ou B5 jusqu’à 22 kW.
TBA > dérivées des TBH, ces pompes possèdent un étage centrifuge spécifique du côté
aspiration permettant d’obtenir des valeurs NPSH extrêmement basses. Elles conviennent
particulièrement au pompage de liquides proches du point d’ébullition dans des conditions
difficiles. Leur conception est adaptée au transfert de liquides contenant des gaz, en parti-
culier des gaz liquéfiés tels que les GPL. Toutes les autres caractéristiques de performances
sont proches de la série TBH.
m3
/h1 10 11 12 20 30 40 50 60 70 80 902 3 4 5 6 7 8 9 100 200
0
100
20
300
200
m
1 - TBH
2 - TBA
2
1
TRAVAINI
114
Créées en 1955, les pompes pneumatiques à double mem-
branes WILDEN ont été vendues à des centaines de milliers
d’exemplaires dans le monde.
Les clefs de leur succès > elles sont maniables, très
robustes, économiques et simples à entretenir.
Elles sont disponibles en deux versions > une version
à collier permettant un remplacement simple des membranes,
une version boulonnée permettant un alignement et un
serrage parfait des chambres.
WILDEN
> les pompes pneumatiques WILDEN sont auto-amorçantes > elles peuvent fonctionner à sec sans risque > les
débits peuvent être réglés simplement par l’ajustement de la pression et du débit d’air d’admission > l’alimentation
pneumatique leur permet de fonctionner sans risque dans des milieux explosifs (certification ATEX disponible suivant
les modèles).
POMPES PROCESS - EAUX LÉGÈREMENT CHARGÉES, PRODUITS CHIMIQUES
WILDEN P
Les pompes WILDEN sont disponibles avec des membranes de matières différentes selon
les applications > polyuréthane, néoprène, Buna-n®, Nordel®, Viton®, Wil-Flex™,
Aniflex™ et Ptfe. La pression maximale d’admission d’air est de 8,5 bars.
l/min30060 6000
2
0,5
4
6
8
32
Bar
1
Débit Ø refoulement Ø passage Raccord Débit d’air Dimensions Poids Références*
(l/min) (mm) (mm) air comprimé à 4 bars (l/m) pompe (mm) (kg)
WILDEN P
1 P4 250 40 5 3/8” NPT 283 370 x 300 x 460 15 040119
2 P8 500 50 6 1/2” NPT 566 420 x 300 x 700 30 080121
3 P15 750 75 9,5 1/2” NPT 716 510 x 430 x 850 60 1510470
* version alu/néoprène ultraflex
115
116
Le fonctionnement
Les pompes V sont du type volumétrique à engrenage interne.
Le flux est produit par le rotor et l’engrenage entraîné. Le premier se déplace à
l’intérieur du second. Ils sont séparés par une demi-lune. En tournant, ces deux
éléments provoquent un déplacement des volumes. L’aspiration est provoquée par
la disjonction des dents, le refoulement par leur rapprochement.
Le résultat obtenu est un flux régulier, sans pulsation et un débit élevé par
rapport aux dimensions réduites de la pompe.
VARISCO V
La construction
Rotor et engrenage entraîné en
fonte sphéroïdale ou acier inox
AISI 316 traité ou acier
suivant norme API 676
Sur demande : chambre
de réchauffage ou de
refroidissement autour
de la garniture axiale.
Arbre en acier
cémenté ou en
acier inox AISI
329 traité.
Coussinets internes en
fonte, bronze, graphite
ou carbure de tungstène.
Pivot en acier trempé,
en acier inox AISI 329
ou AISI 440C ou en
carbure de tungstène
Extrémité standard,
clavetée et filetée
pour accouplement
ou poulie.
Embout fileté pour
bloquer le roule-
ment sur l’arbre.
Soupape à by-pass réglable.
Nécessaire lorsque le
refoulement peut être bloqué
par des clapets ou autres.
Goulotte pour retenir
le suintement de la
tresse et pour proté-
ger le support et le
socle.
Boulons tirants du
presse étoupe à
œil, en acier inox.
Presse-étoupe à
tresse ou garniture
mécanique selon
les applications.
Roulement de grandes
dimensions pour les
charges axiales et
radiales avec repères
assurant l’emplacement
exact du rotor même
lorsque la pompe est
déjà installée. Corps et pièces en
contact avec le liquide en
fonte sphéroïdale ou acier
inox AISI 316 ou acier
suivant norme API 676
Sur demande : corps complet
de chambre de réchauffage.
La pompe peut être démontée
pour l’entretien sans déconnec-
ter le circuit de réchauffage.
POMPES PROCESS - LIQUIDES VISQUEUX
Les avantages
Débit constant > proportionnel au nombre de tours et prati-
quement invariable par rapport à la pression.
Flux régulier > sans pulsation ou pic de pression qui puisse
causer des vibrations dans l’équipement.
Polyvalence > la même pompe peut véhiculer des liquides ayant
une viscosité inférieure à celle de l’eau ou élevée telle que celle
des bitumes, mélasses, résines ou polymères, simplement en ré-
glant la position axiale du rotor.
Réversibilité > en inversant le sens de rotation, le flux du
liquide est inversé. Les performances restent identiques dans les
deux sens de rotation.
Auto-amorçage > le vide créé par la pompe permet un auto-
amorçage rapide à la hauteur maximum consentie par les condi-
tions physiques du liquide pompé (température, tension de
vapeur, viscosité, etc).
Simplicité > seulement deux parties en mouvement : rotor et en-
grenage entraîné et une seule étanchéité axiale.
Robustesse et fiabilité > faible vitesse de rotation. Support
de pompe avec un palier incorporé, permettant l’utilisation d’un
roulement surdimensionné.
Simplicité et maintenance > les entretiens et réglages peu-
vent se faire sans démonter le corps de pompe ni les tuyauteries.
Conception modulaire > elle permet le remplacement rapide
des composants internes de la pompe par des composants d’au-
tre nuance (coussinets, étanchéité, réchauffeurs…).
Conformité avec la préconisation ATEX > le système agréé
ATEX développé par Varisco est un capteur à résistance variable.
Il est installé sur le bain du quench. Polyvalent, il détecte tout
fonctionnement à sec ou en boucle de la pompe et toute aug-
mentation anormale de la température du fluide.
117
Pompe V85-2-SPG sur colle pour HDF.
Pompe V180 SPG sur site chimique.
Capteur ATEX.
V 100-2 ST4W sur huile de palme.
118
Les applications
Les VARISCO V sont utilisées pour véhiculer des liquides dont la viscosité est comprise entre 1 et 100 000 cSt (mm2/s).
Elles supportent des liquides chargés de matières abrasives avec une granulométrie variant suivant la taille des pompes.
Les produits les plus couramment pompés sont par exemple :
La gamme
acétone cire gélatine huile lubrifiante méthanol saumure gélatine
acide crème glucose huile minérale mélasse savon
alcali colle glycol Isocyanate moût silicate de sodium
alcool colorant glycérine kérosène pétrole sirop
amidon encre goudron laque plastifiant solvant
asphalte essence graisse lard poix trichloréthylène
bitume éther huile combustible lessive liquide polyol vernis
chocolat gasoil huile diathermique mazout résine
V6 V12 V20 V25 V25-2 V30-2 V50-3 V60-2 V70-2 V80-2 V85-2 V90-2 V100-2 V120-2 V150-2 V151 V180 V200
pouces 1/2” 1/2” 1 1/4” 1 1/4” 1 1/4” 1 1/4” 2” 2” 3” 3” 4” 4” 4” 5” 6” 6” 8” 8”
mm 15 15 40 40 40 40 50 50 80 80 100 100 100 125 150 150 200 200
kg G* 2,5 2,5 5,5 5,5 13 13 29 48 - 79 84 - 190 370 380 - 600 610
*Le poids s’entend pompe nue avec étanchéité presse étoupe, sans chambre de réchauffage mais avec by-pass. G : fonte - K : acier
l/rotation 0,0045 0,0085 0,0214 0,0360 0,0450 0,0820 0,230 0,500 0,800 1,200 1,600 2,200 3,200 6,500 7,800 6,500 12,000 16,700
kg K* 2,5 2,5 2,5 2,5 2,5 2,5 30 51 82 84 - 190 200 - 400 390 610 630
Viscosité :
Selon les modèles de 1 à 100 000 cSt pour les pompes
équipées d’étanchéité par tresse.
De 1 à 10 000 cSt pour les pompes équipées d’étanchéité
par garniture mécanique simple.
Débit :
Suivant les types de pompes et les vitesses de rotation :
de 0,6 à 260 m3/h.
Température :
Suivant les modèles : de -30°C à + 300°C.
Pression :
Suivant les types de pompes et les conditions d’utilisa-
tion : de 0 à 20 bars.
pH :
Pour les pompes en fonte sphéroïdale : de 6 à 8.
Pour les pompes en acier inoxydable : de 2 à 14.
POMPES PROCESS - LIQUIDES VISQUEUX
119
Montages réalisés chez TELSTAR
Pompe V60-2 SPK avec moto-variateur.
Pompe V 200 ATEX avec réchauffage de la face avant.
Pompe V70-2 avec brides ASA 150 et moto-variateur.
Pompe V 100-2 entraînée par courroies trapézoï-
dales / réducteur et moteur électrique anti-déflagrant.
Pompe V80-2 ST4WG entraînée par moteur diesel sur
chariot 2 roues avec arceau de levage.
Pompe V 80-2 moteur diesel insonorisé sur remorque
routière.
Pompe V50-2 entraînée par courroies trapézoïdales.
120
Dans chacune des gammes des pompes Subo, Hydro, Circulo et VARISCO, il existe des versions spéciales pour le
pompage de liquides agressifs comme les acides, les produits chimiques, l’eau de mer, l’eau saumâtre...
LIQUIDES AGRESSIFS
STARLINE
Subo
Les modèles spéciaux «liquides agressifs» des Subo sont nombreux.
Ils composent deux gammes complètes
> les Subo-X en acier inoxydable 316, des modèles particulièrement indiqués pour le
pompage d’eaux usées acides ou avec un taux élevé de chlorure, d’eau de mer ou d’eau
saumâtre. Leur résistance exceptionnelle aux produits chimiques leur permet de nombreuses
possibilités d’installation dans l’industrie chimique > les Subo-B en bronze marin, des
matériels spécialement conçus pour le relevage d’eau de mer ou d’eau saumâtre sans produit
organiques. Ces caractéristiques leur permettent d’être utilisées principalement pour des
installations de pompage dans les milieux marins.
Inox Bronze
m
3
/h40 80 120 160 200 240 280 320 360 40010 440 480 520 560 6000
30
15
5
60
75
45
1 - Inox
2 - Bronze
m
1
2
POMPES PROCESS - LIQUIDES AGRESSIFS
121
Hydro
Toutes les pompes de la gamme standard Hydro peuvent être proposées en différents matériaux. De
4 à 10 pouces, elles sont en partie disponibles en exécution acier inoxydable 304. De 6 à 12 pouces,
elles sont en partie disponibles en exécution bronze. Les versions inox sont particulièrement bien
adaptées aux pompages d’eau claire sans particule contenant des agents chimiques. Les versions
bronze sont spécialement conçues pour pomper de l’eau de mer et de l’eau saumâtre sans particule.
Inox
Bronze
m
3
/h
m
8040 120 160 200 240 280 320 360 4000
600
660
720
780
840
300
360
420
480
540
60
120
180
240
1 - NR-151 et 201
2 - S-252
3 - S-181
STARLINE
2
1
3
m3
/h
m
200 250 300 350 400100 1505010 450 500 550 600 6500
300
200
100
25
1 - S-302
2 - S-181
3 - S-252
4 - S151
124 3
m
3
/h
m
40205 60 800
300
400
100
200
1 - FS-98
2 - NS-95
3 - S-151
321
122
IR
m
3
/h
m
10 11 12 20 30 40 50 60 70 80 903
6
7
8
9
4 5 6 7 8 9 100 200 300 400 500 600 700 800
10
20
30
40
50
60
70
80
100
2
1
1 - IR4P
2 - IR2P
LIQUIDES AGRESSIFS
STARLINE
Circulo
Toutes les pompes de la gamme CIRCULO sont disponibles en exécution acier
inoxydable 304 ou en bronze.
Les versions inox sont particulièrement bien adaptées aux pompages d’eau
claire contenant des agents chimiques sans particule solide.
Les versions bronze sont spécialement conçues pour pomper de l’eau de mer
et de l’eau saumâtre.
POMPES PROCESS - LIQUIDES AGRESSIFS
123
J thermiques-électriques
J
Toute la famille J de la gamme VARISCO se décline en exécution acier inoxy-
dable ou en bronze. Certains modèles disposent également d’une variante com-
binant fonte et bronze. Cette variante, tout en restant dans une gamme de prix
raisonnable, est idéale pour pomper des liquides contenant des traces de sel
en faible quantité. La version inox est conseillée lorsque le liquide pompé
contient des agents chimiques avec des particules non abrasives alors que la
version bronze est spécialement conçue pour pomper de l’eau de mer et de
l’eau saumâtre.
VARISCO
m
3
/h
m
1000 2000 3000100 50040030020010 20 30 40 50 602 3 4 5 6 7 8 91
0
21
3
12
30
39
48
57
66
72
1 2
1 - J électriques
2 - J thermiques
124
Cuves Relevo
RELEVO 7000
arrivée DN250 maxi
tuyauterie DN50 à DN80
refoulement DN100 maxi
RELEVO 12000
arrivée DN315 maxi
tuyauterie DN50 à DN150
refoulement DN200 maxi
RELEVO 23000
sur-mesure
Cuve polyester
équipée en standard de :
• fond renforcé et profilé
• pieds d’assise avec glissière
et rails en acier/inox
• clapets anti-retour et vannes
• support inox pour régulateurs
de niveau
• tuyauteries PVC
SÉRIE SR : STATIONS DE RELEVAGE
125
126
Relevo
Relevo est une série de cuves à enterrer conçue pour le
relevage et le refoulement des eaux pluviales et usées,
chargées en matières fibreuses, fécales ou rejets d’usines.
Les cuves de base sont modulaires et dimensionnées à la
demande. Elles peuvent être équipées de 1 à 3 pompes et de
nombreuses options. En fonction de votre cahier des charges,
TELSTAR réalise une étude précise de l’équipement adapté à
votre besoin et vous fournit un devis détaillé : matériels,
livraison, installation, options…
STATIONS DE RELEVAGE
Les applications
Relevage d’eaux usées de maisons, lotissements, collectivités, sanitaires, chantiers, industries…
La gamme
RELEVO 7000 > diamètre 1 250 mm > paroi 8 mm > hauteur 2 à 6 m.
RELEVO 12000 > diamètre 1 630 mm > paroi 10 mm > hauteur 2 à 6 m.
RELEVO 23000 > diamètre 2 195 mm > paroi 16 mm > hauteur 2 à 6 m.
STATIONS DE RELEVAGE
127
Les “plus” techniques
> fond incliné (moins de sédimentation)
> matériaux composite haute résistance :
armature en polyester armé (fibre de verre, silice, résine)
> gelcoat sur paroi interne (moins d’accrochage)
Equipement
> pompe(s) STARLINE Subo (1 à 3) > pieds d’assise > barres de guidage inox > clapets anti-retour > vannes
> tuyauteries > câble de terre > support potence > bride de refoulement > options (voir fiches techniques)
support potence
couvercle chaussée légère anneaux d’ancrage
joint d’étanchéité à lèvre pour
raccordement au fil d’eau
pompe(s) STARLINE Subo
plateau d’ancrage
joints démontables
pieds d’assise
barres de guidage inox
chaîne de levage
Raccordement à la chambre
à vanne (option)
vannes opercule
régulateurs de niveau
clapet anti-retour à boule
Gelcoat
Silice et résine
isophtalique
Résine et fibre
de verre
128
Études
POMPES mises en groupes
châssis spéciaux
montage sur
remorques
ACCESSOIRES chariots Packo
châssis accessoires
x20
y
10
m3
/h
m
> cahier des charges
> études hydrauliques
> adaptation du produit
> automatismes
> essais
SÉRIE F : FABRICATIONS SPÉCIALES
129
130
FABRICATIONS SPÉCIALES
L’ atelier
Des «artisans» très qualifiés :
• soudeurs,
• mécaniciens,
• ajusteurs,
• monteurs,
• électriciens,
• peintres,
• …
Ils façonnent, fabriquent, assemblent, essaient, modifient,
peignent, finissent et contrôlent des matériels simples
ou très complexes avec la même dextérité et le même
sérieux.
Le bureau d’études
Des ingénieurs qui :
• établissent des cahiers des charges,
• répondent à vos cahiers des charges,
• adaptent des produits à vos besoins,
• créent des systèmes d’automatismes,
• supervisent la fabrication,
• contrôlent et testent leurs créations.
FABRICATIONS SPÉCIALES
131
Tous types de solutions et d’accessoires de pompage
réalisés sur mesure chez TELSTAR
Réalisation d’un groupe motopompe pour le pompage d’eaux très
chargées en particules abrasives (graviers) pouvant atteindre un
diamètre de 90 mm. Débit max: 850 m3/h, hauteur manométrique
max: 68 m, puissance installée: 168 kW.
De l’arrivée du moteur «Caterpillar» à l’expédition du groupe, tous les
intervenants de chez TELSTAR suivent l’évolution de «leur» réalisation.
Alimentation en eau d'une station
de traitement d'eau potable.
(Meaux - Seine-et-Marne)
Groupe moto-pompe diesel d’épuisement
sur remorque routière
Pompe pneumatique WILDEN LB100S
montée sur chariot mobile.
132
Matériels d’intervention pour
les pompiers.
Pompe de secours haute-pression.
Réseaux incendie d’un ravitailleur
de la Marine Nationale.
Groupe motopompe de secours
sur remorque routière.
(Musée du Louvre - Paris)
Pompe Grindex Minex équipée de flotteurs.
FABRICATIONS SPÉCIALES
133
134
Hydrauliques
p. 136 à 145
tuyaux
raccords
réductions/augmentations
brides
vannes
clapets anti-retour
crépines
Électriques
p. 146 à 151
coffrets de commande
transmetteurs
mesures et signalisation
alarmes
câbles
Régulation
p. 152 à 157
flotteurs
sondes piezométriques
sondes ultrason
SÉRIE A : ACCESSOIRES
135
HYDRAULIQUES
Souvent traités comme des parents pauvres, les accessoires
hydrauliques méritent pourtant toute notre attention car ils
conditionnent souvent le fonctionnement d'un ensemble de
pompage.
A l'image d'une chaîne, c'est toujours le maillon le plus faible
qui donne la force de traction à ne pas dépasser. Tuyaux,
coudes, vannes, clapets, raccords, doivent être choisis avec
soin et adaptés réellement aux besoins de l'installation.
136
ACCESSOIRES
> vous trouverez dans ce chapitre une sélection des produits les plus couramment utilisés
> si certains manquaient, nous saurons les trouver
Ø (mm) P.S. (bar) P.E. (bar) Poids (kg/ml) Unité stockage (ml) Références
51x57 5 15 0,65 40 060050
76x82 5 15 0,95 40 060075
80x86 5 15 1,00 40 060080
102x108 5 15 1,20 40 060100
152x158 5 15 1,77 40 060150
203x211 5 15 2,19 30 060200
254x262 5 15 3,70 30 060250
Tuyau caoutchouc souple noir enroulable à plat 5 bars
ACCESSOIRES HYDRAULIQUES
Tuyaux légers spécialement adaptés aux pompes submersibles, aux systèmes de drainage. Enroulables à plat.
Gamme de température : - 40°C à + 100°C.
Tube : caoutchouc synthétique noir et lisse. Armature : nappes synthétiques très résistantes, 2 plis.
Revêtement : caoutchouc synthétique noir, lisse (aspect bandelé) très résistant aux conditions atmosphériques, à l’abrasion et à l’ozone.
Ø (mm) P.S. (bar) P.E. (bar) Poids (kg/ml) Unité stockage (ml) Références
76x87 10 30 1,70 40 061075
80x92 10 30 2,00 40 061080
102x115 10 30 2,70 40 061100
152x166 10 30 3,90 40 061150
203x217 10 30 5,20 30 061200
254x268 10 30 7,00 30 061250
Tuyau caoutchouc souple noir enroulable à plat 10 bars
Tuyaux très résistants spécialement adaptés aux pompes submersibles, gros débit, eaux chargées.
Gamme de température : - 40°C à + 100°C.
Tube : caoutchouc synthétique noir et lisse. Armature : nappes synthétiques très résistantes, 4 plis.
Revêtement : caoutchouc synthétique noir, lisse (aspect bandelé) très résistant aux conditions atmosphériques, à l’abrasion, à l’ozone et à l’usure.
Ø (mm) P.S. (bar) P.E. (bar) Dépression max. (bar) Poids (kg/ml) Unité stockage (ml) Rayon courbure (mm) Références
25x31 7 21 0,7 0,29 50 75 070025
30x36 6 18 0,7 0,35 50 90 070030
35x41 6 18 0,7 0,42 50 105 070035
40x46 6 18 0,7 0,51 50 120 070040
45x52 5 15 0,7 0,57 50 135 070045
50x58 5 15 0,7 0,73 50 150 070050
70x76 5 15 0,6 1,35 50 320 070070
75x85 4 12 0,6 1,47 50 340 070075
80x90 4 12 0,6 1,57 50 360 070080
100x112 4 12 0,6 2,11 25 450 070100
150x163 3 9 0,6 3,85 25 675 070150
Tuyau spire PVC
Gamme de température : - 10°C à + 60°C.
Ø (mm) P.S. (bar) P.E. (bar) Dépression max. (bar) Poids (kg/ml) Unité stockage Rayon courbure (mm) Références
40x50 10 30 0,8 0,80 50 240 071040
50x62 8 24 0,8 1,10 50 300 071050
75x89 7 21 0,7 1,90 50 450 071075
80x94 7 21 0,7 2,10 50 480 071080
100x115 5 15 0,7 3,30 25 630 071100
150x169 3 9 0,55 6,00 25 1100 071150
200x220 2,5 7,5 0,55 7,50 25 1500 071200
Tuyau spire PVC renforcé
Gamme de température : - 10°C à + 60°C.
P.S. : pression service P.E. : pression épreuve
137
138
Ø (mm) Epais. (mm) Long (ml) Pression (bar) Poids (kg/ml) Références
80 8/10 6 13 1,8 264036
100 9/10 6 10 2,5 264002
150 12/10 6 10 4,8 264109
200 13/10 6 6 8,8 264159
250 16/10 6 5 14,4 264160
300 16/10 6 5 29,8 264161
Tuyau métallique sphérique et anfor avier galvanisé
Angle d’alignement approximatif : 10 à 12°
Ø (mm) P.S. (bar) P.E. (bar) Poids (kg/ml) Unité stockage (ml) Rayon carbure (mm) Références
80x94 3 9 2,1 3 480 072080
102x116 3 9 3,6 3 630 072100
152x172 3 9 6,9 3 1050 072150
203x228 3 9 11,1 3 1800 072200
254x265 3 9 13 3 2600 072250
305x334 3 9 23 3 2700 072300
Tuyau caoutchouc renforcé métal avec manchettes lisses aux extrémités
Tuyaux résistants à l’abrasion externe et interne. Gamme de température : - 35°C à + 70°C.
Tube : caoutchouc synthétique noir et lisse. Armature : nappes synthétiques et spirales métalliques rayées.
Revêtement : caoutchouc synthétique noir, lisse (aspect bandelé) très résistant aux conditions atmosphériques, à l’abrasion, à l’ozone et à l’usure.
Ø (mm) P.S. (bar) P.E. (bar) Poids (kg/ml) Unité stockage (ml) Références
35 5 15 0,20 100 080035
40 5 15 0,21 100 080040
45 5 15 0,25 100 080045
50 4,5 13,5 0,29 100 080050
75 4 12 0,57 100 080075
80 4 12 0,57 100 080080
100 4 12 0,75 100 0800100
150 3 9 1,25 100 0800150
200 3 9 1,93 100 080200
Tuyau souple bleu toile nylon
Ø (mm) P.S. (bar) P.E. (bar) Poids (kg/ml) Unité stockage (ml) Références
75 9 27 0,66 100 081075
100 9 27 1,20 100 081100
150 7 21 1,65 100 081150
200 5 15 2,20 100 081200
250 5 15 3,30 100 081250
Tuyau souple rouge toile nylon
ACCESSOIRES HYDRAULIQUES
139
Ø (mm) Poids (kg) Références
40 0,7 266012
50 1 266020
80 2 266046
100 2,8 266054
150 8 266070
200 15,5 265985
Crépine galva lisse sans clapet
Ø (mm) Références
80 LL080
100 LL100
150 LL150
200 LL200
250 LL250
300 LL300
Crépine acier F à rouleaux
Ø (mm) Réf. Ø (mm) Réf.
36/39 CO003639 68/73 CO006873
40/43 CO004043 74/79 CO007479
44/47 CO004447 80/85 CO008085
48/51 CO004851 86/91 CO008694
52/55 CO005255 98/103 CO098103
56/59 CO005659 104/112 COS104112
60/63 CO006063 149/161 COS149161
Collier acier simple serrage
Ø (mm) Réf. Ø (mm) Réf.
104/112 CO104112 162/174 CO162174
113/121 CO113121 200/220 CO200220
131/140 CO131140 240/260 CO240260
149/161 CO149161 260/280 CO260280
300/325 CO300325
Collier acier double serrage
Ø (mm) Poids (kg) Références
80 3,2 266211
100 6,2 266212
150 8,8 266214
200 12,4 266215
Crépine galva lisse avec clapet
Ø (mm) Poids (kg) Références
80 2,8 266143
100 5 266151
150 10 266177
200 22 266193
250 50 266185
300 60 265977
Crépine galva F sans clapet
Ø (mm) Poids (kg) Références
50/40 0,4 292005
50/50 0,6 292013
80/75 1,2 263400
80/80 1,3 263399
100/80 1,6 263404
100/100 2,5 263412
150/150 3,5 263438
200/200 8 263462
250/250 12 263446
300/300 24 263470
Manchon galva M lisse
Ø (mm) Réf. Ø (mm) Réf.
50/40 292102 100/100 263519
50/50 292110 150/150 263535
80/75 263500 200/200 263569
80/80 263496 250/250 263543
100/80 263501 300/300 263488
Manchon galva F lisse
Ø (mm) Filetage Poids (kg) Réf.
50 1”1/2 0,8 292322
80 3” 1,7 263080
100 4” 2,1 263111
150 6” 3,4 263073
Manchon galva F fileté
Ø (mm) Poids (kg) Crochets PN Réf.
100 7 2 10 263302
150 9 2 10 263306
200 10 2 10 263350
250 20,5 3 10 263351
300 31 3 10 263154
Raccord galva F bride
Ø (mm) Poids (kg) PN Réf.
100 6 10 263301
150 8 10 263307
200 10 10 263349
250 20 10 263323
300 30 10 263153
Raccord galva M sur bride
Ø (mm) Filetage Poids (kg) Réf.
50 1”1/4 0,3 292217
50 1”1/2 0,4 292225
50 2” 0,5 292233
80 3” 1,4 262995
100 3” 1,9 263006
100 4” 1,9 263014
150 6” 3,6 263065
Manchon galva M fileté
Ø (mm) Poids (kg) Références
80 2,5 263967
100 3,4 263909
150 6 263917
200 15 263632
250 22 263925
300 41 263926
Coude galva à 45° M/F
Ø (mm) Réf. Ø (mm) Réf.
100/80 264651 200/150 264654
120/100 264652 250/200 264656
150/120 264653 250/150 264657
80/100 264671 150/100 264658
100/120 264672 150/200 264675
120/150 264673 150/250 264676
100/150 264674 250/300 264677
Réduction et augmentation galva F/M
Ø (mm) Poids (kg) Références
80 2,7 263585
100 4,0 263608
150 7,5 263616
200 15 263577
250 23 263624
300 42 263640
Coude galva à 90° M/F
140
Type Ø (mm) Poids (kg) Réf.
M/M 100 2,9 263971
M/M 150 5,2 263972
M/M 200 11,6 263973
M/M 250 15,8 263974
F/F 100 2,6 263981
F/F 150 5 263982
F/F 200 11,7 263983
F/F 250 16,2 263984
Raccord d’inversion galva M/M et F/F
Ø (mm) Poids (kg) Références
100 4,2 264951
100 5,9 264952
150 8,9 264954
Dérivation galva latérale F/M/M
Ø (mm) Poids (kg) Réf.
80 4,4 264931
100 6,1 264932
150 12,2 264934
Dérivation galva en té F/M/M
Type Ø (mm) Poids(kg) Réf.
F/M/M/M 80 5,5 264961
F/M/M/M 100 8,2 264962
F/M/M/M 150 12 264963
F/M/M 80 3,5 264911
F/M/M 100 6,7 264912
F/M//M 150 9,8 264914
Dérivation galva F/M/M/M et F/M/M
Ø (mm) Filetage M Références
100 2” 264937
100 3” 264938
150 3” 264939
150 4” 264940
200 3” 264941
200 4” 264942
250 3” 264943
250 4” 264944
Manchon M/F avec dérivation fileté M
Ø (mm) Réf. Réf.
50 263360 263445
80 263362 263448
100 263363 263449
150 263365 263451
200 263366 263452
250 263367 263453
300 263368 263454
Bouchon galva M et F à griffe
Ø (mm) Poids (kg) Références
MØ 150 x 2FØ 80 6,9 264986
MØ 200 x 2FØ 100 10,6 264988
MØ 250 x 2FØ 150 20,5 264989
FØ 150 x 2MØ 80 6,7 264980
FØ 200 x 2MØ 100 12,6 264982
FØ 250 x 2MØ 150 18,2 264984
Dérivation galva M/F/F et F/M/M
Ø (mm) Réf. Ø (mm) Réf.
40 JO0040 80 JO0080
50 JO0050 100 JO0100
60 JO0060 150 JO0150
75 JO0075 200 JO0200
250 JO0250
Jonction acier crantée
Ø A (mm) Ø A (mm) Réf.
50 75 JO050075
75 100 JO075100
100 150 JO100150
150 200 JO150200
200 250 JO200250
Réduction acier crantée
Ø (mm) Réf.
75 RA9075
100 RA9100
150 RA9150
200 RA9200
250 RA9250
Coude galva à 90° M/M cannelé
Ø (mm) Réf.
50 JO9050
75 JO9075
100 JO9100
150 JO9150
200 JO9200
250 JO9250
Jonction galva crantée
Ø raccord (mm) Réf.
50 292607
80 263195
100 263200
150 263218
200 263234
250 263226
300 263242
Joint caoutchouc
Bride et visserie
DN PN Nb trous Bride plate Bride à souder Bride taraudée Boulon Ecrou Rondelle plate Rondelle grower Joint klingerit
40 10/16 4 BR801040 BR802040 1”1/2 BR803040 VH881670 HU16 M16 W16 BR800040
50 10/16 4 BR801050 BR802050 2” BR803050 VH881670 HU16 M16 W16 BR800050
65 10/16 4 BR801065 BR802065 2”1/2 BR803065 VH881670 HU16 M16 W16 BR800065
80 10/16 8 BR801080 BR802080 3” BR803080 VH881670 HU16 M16 W16 BR800080
100 10/16 8 BR801100 BR802100 4” BR803100 VH881670 HU16 M16 W16 BR800100
125 10/16 8 BR801125 BR802125 - VH881670 HU16 M16 W20 BR800125
150 10/16 8 BR801150 BR802150 - VH882080 HU20 M20 W20 BR800150
200 10 8 BR801200 BR802200 - VH882080 HU20 M20 W20 BR800200
200 16 12 BR801201 BR802201 - VH882080 HU20 M20 W20 BR800200
250 10 12 BR801250 BR802250 - VH882090 HU20 M20 W20 BR800250
250 16 12 BR801251 BR802251 - VH882090 HU24 M24 W24 BR800250
300 10 12 BR801300 BR802300 - VH882090 HU16 M20 W20 BR800300
300 16 12 BR801301 BR802301 - VH882495 HU24 M24 W24 BR800300
ACCESSOIRES HYDRAULIQUES
141
Ø (mm) Filetage Références
50 2” JO011050
75 3” JO011080
100 4” JO011102
Jonction acier filetée M
Filetage Références
1” RA001026
1” 1/4 RA001033
1” 1/2 RA001040
2” RA001050
2” 1/2 RA001066
3” RA001080
4” RA001102
Coude galva 90° F/F
Filetage Références
1” RA002026
1” 1/4 RA002033
1” 1/2 RA002040
2” RA002050
2” 1/2 RA002066
3” RA002080
4” RA002100
Coude galva 90° M/M
Filetage Réf. 45° Réf. 90°
1” RA003027 RA003026
1” 1/4 RA003034 RA003033
1” 1/2 RA003041 RA003040
2” RA003051 RA003050
2” 1/2 RA003067 RA003066
3” RA003081 RA003080
4” RA003103 RA003102
Coude galva 45° et 90 ° M/F
Filetage Références
F/F 2” RA206050
F/F 3” RA206080
F/F 4” RA206102
M/M 1”1/2 RA207040
M/M 2” RA207050
M/M 3” RA207080
M/M 4” RA207102
Manchon/mamelon acier
Ø (mm) Filetage Références
50 2” JO09050
75 3” JO09075
100 4” JO09100
150 6” JO09150
Jonction galva filetée M
Filetage Filetage Références
3/4” 1/2” RA011020
1” 1/2” RA011026
1”1/2 3/4” RA011040
1”1/2 1” RA011041
1”1/2 1” 1/4 RA011042
2” 1” 1/2 RA011052
2”1/2 2” RA011066
Réduction galva M/M
Filetage Références
1” RA008026
1” 1/4 RA008033
1” 1/2 RA008040
2” RA008050
2” 1/2 RA008066
3” RA008080
4” RA008102
Raccord galva union F/F
Filetage Filetage Références
1”1/2 1”1/4 RA010041
2” 1”1/4 RA010051
2” 1”1/2 RA010052
3” 1”1/2 RA010080
3” 2” RA010081
4” 2” RA010102
4” 3” RA010104
Manchon galva réduction M/F
Filetage Filetage Références
1”1/2 1”1/4 RA009041
2” 1”1/4 RA009051
2” 1”1/2 RA009052
3” 1”1/2 RA009080
3” 2” RA009081
4” 2” RA009102
4” 3” RA009104
Manchon galva réduction F/F
Filetage Réf. Réf.
1” RA006026 RA004026
1”1/4 RA006033 RA004033
1”1/2 RA006040 RA004040
2” RA006050 RA004050
2”1/2 RA006066 RA004066
3” RA006080 RA004080
4” RA006102 RA004102
Manchon et té F galva
Filetage Références
1” RA007026
1” 1/4 RA007033
1” 1/2 RA007040
2” RA007050
2” 1/2 RA007066
3” RA007080
4” RA007102
Mamelon galva double M/M
DN PN Références
65 10 BR808065
80 10 BR808080
100 10 BR808100
150 10 BR808150
200 10 BR808200
Lyre de raccordement acier 2 pompes
DN PN Références
65 10 BR809065
80 10 BR809080
100 10 BR809100
150 10 BR809150
200 10 BR809200
250 10 BR809250
Coude acier à brides
DN A DN B PN Réf.
65 80 10 BR807065
80 100 10 BR807080
100 150 10 BR807100
150 200 10 BR807150
200 250 10 BR807200
Cone acier à brides
142
Filetage Références
1” RA101026
1” 1/4 RA101033
1” 1/2 RA101040
2” RA101050
2” 1/2 RA101066
3” RA101080
4” RA101102
Coude 90° PVC F/F
Filetage Filetage Références
1”1/4 1” RA111035
1”1/2 1”1/4 RA111040
2” 1”1/2 RA111051
2”1/2 2” RA111066
3” 2”1/2 RA111080
Manchon réduction PVC M/M
Filetage M Filetage F Références
1”1/4 1” RA112033
1”1/2 1”1/4 RA112041
2” 1”1/2 RA112052
2”1/2 2” RA112066
3” 2”1/2 RA112081
4” 3” RA112102
Manchon réduction PVC M/F
Filetage F Filetage M Références
1”1/4 1” RA113033
1”1/2 1”1/4 RA113040
2” 1”1/2 RA113050
2”1/2 2” RA113066
3” 2”1/2 RA113080
4” 3” RA113102
Manchon réduction PVC F/M
Filetage Références
1” RA107026
1” 1/4 RA107033
1” 1/2 RA107040
2” RA107050
2” 1/2 RA107066
3” RA107080
4” RA107102
Mamelon PVC M/M
Filetage Références
1” RA106026
1” 1/4 RA106033
1” 1/2 RA106040
2” RA106050
2” 1/2 RA106066
3” RA106080
4” RA106102
Manchon PVC F/F
Filetage M Ø (mm) Références
1” 30 RA115026
1”1/4 40 RA115033
1”1/2 50 RA115040
2” 60 RA115050
Raccord fileté PVC embout cannelé
Filetage F Références
1” CL501026
1” 1/4 CL501033
1” 1/2 CL501040
2” CL501050
2” 1/2 CL501066
3” CL501080
4” CL501102
Clapet à pied crépine laiton
DN PN Références
65 16 CL203065
80 16 CL203080
100 16 CL203100
150 16 CL203150
200 16 CL203200
Clapet fonte à boule à brides
Fil. M/F Réf. Fil. F/F Réf.
1” VA401026 1” VA402026
1”1/4 VA401033 1”1/4 VA402033
1”1/2 VA401040 1”1/2 VA402040
2” VA401050 2” VA402050
2”1/2 - 2”1/2 VA402066
3” - 3” VA402080
4” - 4” VA402102
Vanne laiton à sphère
Filetage Références
1” VA100026
1” 1/4 VA100033
1” 1/2 VA100040
2” VA100050
2”1/2 VA100066
3” VA100080
Vanne à sphère PVC taraudée
Filetage Références
1” RA108026
1” 1/4 RA108033
1” 1/2 RA108040
2” RA108050
Raccord union PVC F/F
DN Références
65 CL210065
80 CL210080
100 CL210100
150 CL210150
200 CL210200
250 CL210250
Clapet acier à battant entre-brides
Filetage Références
1”1/4 CL201033
1” 1/2 CL201040
2” CL201050
2” 1/2 CL201065
3” CL201080
Clapet fonte à boule F/F
Filetage PN Références
1” 16 CL403026
1”1/4 16 CL403033
1”1/2 16 CL403040
2” 16 CL403050
2”1/2 16 CL403066
3” 16 CL403080
4” 16 CL403102
Clapet laiton à battant F/F
ACCESSOIRES HYDRAULIQUES
143
Filetage Références
1” VA302026
1” 1/4 VA302033
1” 1/2 VA302040
2” VA302050
2” 1/2 VA301066
3” VA302080
4” VA302100
Vanne laiton papillon F/F
Matériaux Filetage Ø (mm) Réf.
PVC 1”1/4 32 93033
PVC 1”1/2 40 93040
PVC 2” 50 93050
Laiton 1”1/4 32 93133
Laiton 1”1/2 40 93140
Laitoon 2” 50 93150
Coude fileté M et sortie cannelée
Matéraux Sortie Références
Laiton Ø 35 mm RR420035
Laiton Ø 40 mm RR420040
Laiton Filetage M 1”1/4 RR419033
Laiton Filetage M 1”1/2 RR419040
1/2 raccord rapide cannelé et fileté
Ø (mm) PN Références
65 10 MA000065
80 10 MA000080
100 10 MA000100
150 10 MA000150
200 10 MA000200
Manchon anti-vibratile EPDM à brides
DN Références
80 VA220080
100 VA220100
150 VA220150
200 VA220200
250 VA220250
300 VA220300
Vanne fonte papillon entre-brides
DN PN Références
40 10 VA200040
50 10 VA200050
65 10 VA200065
80 10 VA200080
100 10 VA200100
150 10 VA200150
200 10 VA200200
Vanne fonte à brides
DN Filetage Guillemin
32 1”1/4 RP701033
40 1”1/2 RP701040
50 2” RP701050
65 2”1/2 RP701066
65 2” RP701067
80 3” RP701080
100 4” RP701102
DN Filetage DSP
40 1”1/2 RP701040D
65 2” RP701067D
65 3” RP701068D
1/2 raccord alu fileté M sans verrou
1/2 raccord alu M avec verrou
DN Filetage Guillemin
40 2” RP704050
65 2” RP704051
65 3” RP704067
80 3” RP704080
100 3” RP704081
100 4” RP704102
DN Filetage DSP
40 2” RP704050D
65 2” RP704051D
65 3” RP704067D
100 4” RP704102D
1/2 raccord alu F avec verrou
DN Guillemin
40 RP6004
50 RP6005
65 RP6006
80 RP6007
100 RP6008
DN DSP
40 RP2175
50 RP2934
65 RP2176
Joints par 100
DN Ø (mm) Guillemin
50 50 RP706050
65 65 RP706065
80 75 RP706075
100 100 RP706100
150 150 RP706150
40 45 RP705045
65 70 RP705065
65 75 RP705075
100 110 RP705110
DN Ø (mm) DSP
40 45 RP705045D
65 75 RP705065D
100 110 RP705110D
1/2 raccord alu cannelé avec verrou
DN Filetage Guillemin
32 1”1/4 RP703033
40 1”1/2 RP703040
50 2” RP703050
65 2” RP703051
65 2”1/2 RP703066
65 3” RP703067
80 3” RP703080
100 4” RP703102
DN Filetage DSP
40 1” 1/2 RP703040D
40 2” RP703041D
65 3” RP703067D
100 4” RP703102D
1/2 raccord alu F sans verrou
DN Filetage Guillemin
32 1”1/4 RP702033
40 1”1/2 RP702040
50 2” RP702050
65 2”1/2 RP702066
65 2” RP702067
80 3” RP702080
100 4” RP702102
DN Filetage DSP
40 1”1/2 RP702040D
65 2” RP702067D
65 3” RP702068D
144
DN Références
40 RP6901
50 RP6902
65 RP1777
80 RP6903
100 RP1767
Crépine avec panier polyéthylène
DN Guillemin
50 RP4145
65 RP4146
80 RP4147
DN DSP
40 RP4710
65 RP4711
DN AR
100 RP4712
Bouchon alu verrou et chaînettes
Désignation Références
Clé acier revêtue de résine RP3148
époxy pour DN20 à 120
Clé tricoise bronze d’aluminium RP2174
anti-étincelles pour DN 20 à 65
Clé tricoise
Kit d’aspiration refoulement VARISCO
Désignation Ø 40 Ø 50 Ø 80 Ø 100
Crépine 266012 266020 266046 266054
Manchon M fileté 292225 292233 262995 263014
Manchon F lisse 292102 292110 263496 263519
Coude fonte RA003040 RA003050 RA003080 RA003102
Coude raccord 90° M/F - - -
Tuyau d’aspiration 070040 070050 071080 071100
Collier de serrage CO04851 C0005659 C0008694 C0104112
KITAR040 KITAR050 KITAR080 KITAR100Réf. de l’ensemble
Kit pro d’aspiration refoulement VARISCO
Kit d’aspiration refoulement VARISCO
Désignation Ø 150 Ø 200 Ø 250
Crépine 266177 266193 266185
Manchon M fileté 263463 263465 263467
Manchon F lisse 263535 263569 263543
Manchon M lisse 263438 263462 263446
Coude raccord 90° M/F 263616 263577 263624
Tuyau d’aspiration 072150 072200 072250
Collier de serrage C0149161 C0200220 C0240260
KITAR150 KITAR200 KITAR250Réf. de l’ensemble
Ø (mm) Papillon fonte Références Ø (mm) Papillon inox Références
150 Fonte KIT150PROF 150 Inox KIT150PROI
200 Fonte KIT200PROF 200 Inox KIT200PROI
250 Fonte KIT250PROF 250 Inox KIT250PROI
ACCESSOIRES HYDRAULIQUES
145
146
Les matériels électriques en fonctionnement doivent être
équipés de protections garantissant leur sécurité ainsi que
celle des personnes les utilisant.
Au-delà de ces règles de base que TELSTAR s’efforce de sui-
vre pour la construction de tous ses produits, nos équipes
sont évidemment capables d'étudier et de réaliser tous les
ensembles d’automatismes, de contrôle, de régulation… que
nos clients utilisent quotidiennement.
ÉLECTRIQUES
Nos fabrications sont traditionnelles et le choix est guidé essentiellement par le souci de fiabilité et de simplicité.
Du plus simple au plus compliqué, du coffret de la pompe de relevage de 1 kW aux armoires de fontaines musicales,
nous pouvons, avec votre participation, satisfaire vos projets les plus élaborés.
ACCESSOIRES
ACCESSOIRES ÉLECTRIQUES
147
Démarreur à Relais Thermique (DRT).
Équipement de base pour commander et protéger tous les matériels électriques.
Existe en mono 230V de 1,6 à 12A et en tri 400V de 1,6 à 25A. Dans les deux cas, avec ou sans sectionneur.
Indice de protection : IP65.
* A raccorder à une alimentation équipée d’un dispositif de protection et de sectionnement bipolaire ou tripolaire sui-
vant le cas, en conformité avec la norme EN 60204.
Coffret de protection et de régulation automatique 1 pompe mono ou tri jusqu’à 12A à fixation murale. Enveloppe en maté-
riaux isolants, IP65, il est équipé d’un interrupteur général, d’un disjoncteur de protection thermique*, d’un contacteur, d’un
transfo basse tension 24V, d’un commutateur de choix de marche (Auto/manuel), de voyants de signalisation à LED (Sous-
Tension/ Marche/Défaut). Bornier, presse étoupe, schéma de câblage DAO.
Possibilité de loger le condensateur d’une pompe monophasée.
* 1 disjoncteur thermique (mono ou tri), à commander séparément.
Dimensions : H335 x L340 x P178 mm
Indice de protection : IP65
Dimensions : H370 x L275 x P140 mm
Indice de protection : IP65
Les coffrets dépourvus d’un dispositif de protection différentiel le 30 mA doivent être raccordés à une ligne d’alimentation
qui en est équipée conformément avec la norme NFC15-100.!
Démarreurs à relais thermiques
Coffret CORA1
Coffret de protection et de régulation automatique 2 pompes mono jusqu’à 12A ou tri jusqu’à 14A à fixation murale.
Enveloppe en matériaux isolants. Il est équipé, d’un interrupteur général, de 2 disjoncteurs thermiques*, de 2 contac-
teurs, de 2 commutateurs de choix de marche (Auto/Ø/Manuel), d’une carte électronique intégrant un transfo basse
tension, de voyants de signalisation à LED (Marche P1-P2/Défaut P1-P2/Niveau bas, Niveau 1, Niveau 2, Niveau alarme),
contact report niveau alarme.
Bornier, presse étoupe, schéma de câblage.
En version mono, les condensateurs de démarrage des pompes seront obligatoirement à l’extérieur du coffret.
* 1 disjoncteur thermique (mono ou tri) par pompe, à commander séparement.
Coffret CORA2
sans relais
Désignation Sectionneur Réf.
M 230 V 9 A non* LE1D09P7
M 230 V 9 A oui LE4D09P7
M 230 V 12 A non* LE1D12P7
M 230 V 12 A oui LE4D12P7
Tri 400 V 12 A non* LE1D12V7
Tri 400 V 12 A oui LE4D12V7
Tri 400 V 18 A non* LE1D18V7
Tri 400 V 18 A oui LE4D18V7
Tri 400 V 25 A non* LE1D25V7
Tri 400 V 25 A oui LE4D25V7
Relais thermiques (RT) à inclure dans DRT
Désignation Réf. Désignation Réf.
RT 1 à 1,7 A LRD06 RT 7 à 10 A LRD14
RT 1,6 à 2,5 A LRD07 RT 9 à 13 A LRD16
RT 2,5 à 4 A LRD08 RT 13 à 18 A LRD21
RT 4 à 6 A LRD10 RT 16 à 22 A LRD22
RT 5,5 à 8 A LRD12 RT 23 à 32 A LRD32
Coffret CORA1 sans disjoncteur
Désignation Réf.
CORA 1 jusqu’à 12A Tri 98016
CORA 1 jusqu’à 12A mono 98001
Disjoncteur thermique pour CORA1
Désignation Réf.
1,6 à 2,5 A GV2ME07
2,5 à 4 A GV2ME08
4 à 6 A GV2ME10
6 à 10 A GV2ME14
9 à 14 A GV2ME16
Options CORA1
Désignation Réf.
Relais alarme 044022
Buzzer 75 dB 044023
Coup de poing arrêt d’urgence 044053
Chassis taille 1 044091
Options CORA2
Désignation Réf.
Châssis taille 1 044091
Coffret CORA2 sans disjoncteur
Désignation Réf.
CORA 2 jusqu’à 12A mono 230V 98214
CORA 2 jusqu’à 14A Tri 400V 98215
Disjoncteur thermique pour CORA2
Désignation Réf.
1,6 à 2,5 A GV2ME07
2,5 à 4 A GV2ME08
4 à 6 A GV2ME10
6 à 10 A GV2ME14
9 à 14 A GV2ME16
148
Tous les coffrets ne disposant pas de protection différentielle incorporée doivent être raccordés à une alimentation équipée d’un
dispositif de protection et de sectionnement bipolaire ou tripolaire suivant le cas, en conformité avec la norme EN 60204.!
C = taille de châssis métallique.
* modèle tenu en stock avec disjoncteur diffé-
rentiel déjà câblé. Utiliser la terminaison ”OP”
à la fin des références des armoires standard.
NB : choix de protection différentielle
Pour une protection générale, choisir 1 disjoncteur dont l’ampérage est au moins égal à 2 fois celui d’1 pompe.
Pour une protection par pompe, choisir 2 différentiels d’ampérage équivalents à celui d’1 pompe.
Coffret de protection et de régulation 1 pompe mono ou tri à fixation murale. Enveloppe en tôle, équipé d’une coupure
générale, d’une protection magnétique, thermique, d’un contacteur, d’un transfo basse tension 24V, d’un commutateur de
choix de marche (Auto/Ø/Manuel), de voyants de signalisation à LED (Sous tension/Marche/Défaut) et d’un bouton de
coupure d’urgence. Bornier, presse étoupe, schéma de câblage DAO.
Différentiel en option. Indice de protection : IP65
Coffret COPRA1
Coffret de protection et de régulation automatique 2 pompes.
Équipement identique à l'armoire 1 pompe avec en plus les fonctions de secours d'une pompe par l'autre, de permutation
automatique à chaque démarrage et de mise en parallèle en cas d'arrivée surabondante.
Différentiel en option. Indice de protection : IP65
Coffret COPRA2
Démarrage direct
CV kW Amp. C Réf.
10 7,5 12 2 041007
15 11 25 2 041015*
Démarrage étoile triangle
CV kW Amp. C Réf.
20 15 32 4 041120
25 18,5 40 4 041125
30 22 50 4 041130
40 30 65 5 041140
50 37 80 6 041150
Démarrage progressif
CV kW Amp. C Réf.
20 15 32 T8 041420
30 22 50 T8 041430
40 30 65 T9 041440
50 37 80 T9 041450
75 55 100 T9 041475
80 62 112 T12 041480
100 75 135 T12 041499
122 90 162 T12 041498
Démarrage statorique
CV kW Amp. C Réf.
20 15 32 6 041220
25 18,5 40 6 041225*
30 22 50 6 041230*
40 30 65 7 041240
50 37 80 7 041250*
75 55 100 7 041275
80 62 112 10 041280*
Démarrage auto transfo
CV kW Amp. C Réf.
20 15 32 8 041320
25 18,5 40 8 041325
30 22 50 8 041330
40 30 80 9 041340
Démarrage direct
CV kW Amp. C Réf.
10 7,5 12 5 042007
15 11 25 6 042015
Démarrage progressif
CV kW Amp. C Réf.
15 11 25 T8 042215
20 15 32 T8 042220
30 22 50 T8 042230
40 30 65 T9 042240
50 37 80 T9 042250
75 55 100 T9 042275
80 62 112 T11 042280
100 75 135 T11 042299
Démarrage étoile triangle
CV kW Amp. C Réf.
20 15 32 8 042120
25 18,5 40 8 042125
30 22 50 8 042130
40 30 65 9 042140
50 37 80 9 042150
60 45 95 11 042160
75 55 100 11 042175
ACCESSOIRES ÉLECTRIQUES
149
A intégrer dans les coffrets COPRA 1 et 2.
Bloc différentiel pour coffret
Support réalisé en acier mécano soudé.
Peinture polyurethane sur apprêt.
Châssis pour coffret et armoire
Accessoires pour coffrets COPRA 1 et 2.
Option pour coffret COPRA
C’est le complément logique de la gestion automatisée
d’une installation de pompage. Il collecte des informations
pré-déterminées, (présence ou absence d’alimentation,
fonctionnement des matériels, niveau d’alarme ou autres
diagnostics paramétrés). En cas d’anomalies, il compose
automatiquement un ou plusieurs numéros de téléphone
et transmet un message vocal ou écrit.
Coffret transmetteur téléphonique
Coffret d’alarme de niveau avec fusible et voyant lumineux
+ buzzer 75 dB, alimentation mono 220/240 V, indice de
protection : IP 30.
A raccorder à une alimentation équipée d’un dispositif de
protection et de sectionnement bipolaire ou tripolaire sui-
vant le cas, en conformité avec la norme EN 60204.
Coffret d’alarme
Intensité Réf.
Mono jusqu’à 16 A 044009
Mono jusqu’à 25 A 044010
Tri jusqu’à 25 A 044011
Tri jusqu’à 40 A 044012
Tri jusqu’à 63 A 044013
Tri jusqu’à 100 A 044014
Tri jusqu’à 125 A 044015
Désignation Réf.
Relais alarme 044022
Buzzer 75 dB 044023
Klaxon 110 dB 044024
Feux clignotant 24 V. 41301LEG
Feux clignotant 230 V. 41337LEG
Voltmètre + commutateur 044033
Ampèremètre + transfo. pour 1 pompe 044030
Compteur horaire pour 1 pompe 044028
Résistance chauffante 55W + thermostat 044037
Piquet de terre + 3m de cable 25 mm2
044042
Transmetteur GSM CT10M
Transmetteur RTC CT06
Relais intrinseque 2 pôles 230V RDN 211000 058711
Désignation Réf.
Coffret GSM 041500
Coffret RTC 041600
Taille Réf. Taille Réf.
1 044091 2 044092
3 044093 4 044094
5 044095 6 044096
7 044097 8 044098
9 044099 10 044100
11 044110
Désignation Réf.
Coffret d’alarme 99933
OPTIONS
150
Type domestique ou industrielle, elle correspond à la norme européenne
CEI 309.2.
Prise mâle IP 44
Type domestique ou industrielle, elle correspond à la norme européenne
CEI 309.2.
Prise femelle IP 44
Prise de courant à dispositif d’interruption incorporé. Contacts en bout en
argent-nickel avec tresse métallique.
Conformité CEI et EN60309-1
Décontacteur maréchal DS1 30A IP 54 Câble industriel souple H07RN-F
Protection contre les risques de chocs électriques pour des applications
mobiles. Sensibilité 10 ou 30 mA. Mono. 230V/50Hz jusqu’à 16 A
Conformité CEI 23E/229/CDV.
Disjoncteur différentiel
Kit complet de raccordement pour la réalisation de connexions étanches
de câbles souples.
Trousse scotch
Intensité Tension Réf.
2x10A + T 230 V 50245LEG
2x16A + T 230 V 148MENN
3x16A + T 400 V 152MENN
3x32A + T 400 V 164MENN
3x63A + T 400 V 1231MENN
avec inversion de phases
3x16A + T 400 V 3328MENN
3x32A + T 400 V 397MENN
Intensité Tension Réf.
2x10A + T 230 V 50246LEG
2x16A + T 230 V 180MENN
3x16A + T 400 V 194MENN
3x32A + T 400 V 126MENN
Intensité Tension Réf. connecteur Réf. poignée
Fiches mâles
2x30A + T 230V 3118015 3110000013
3x30A + T 400V 3118013 3110000013
4x30A + T 400V 3118017 3110000013
Fiches femelles
2x30A + T 230V 3114015 3110000013
3x30A + T 400V 3114013 3110000013
4x30A + T 400V 3114017 3110000013
Section Réf. Section Réf.
1x1,5 mm CABD115 4x16 mm CAB4160
3x1 mm CAB310 4x25 mm CAB4250
3x1,5 mm CAB315 4x35 mm CAB4350
3x2,5 mm CAB325 4x50 mm CAB4500
4x1,5 mm CAB415 4x70 mm CAB4700
4x2,5 mm CAB425 4x95 mm CAB4950
4x4 mm CAB440 7x1,5 mm CAB715
4x6 mm CAB460 10x1,5 mm CAB1015
4x10 mm CAB4100
Intensité Réf.
10 mA mono jusqu’à 16 A PD10MA
30 mA mono jusqu’à 16 A PD30MA
Câble Ø mm Section Réf.
8 à 20 2x1,5 à 4x4 92MAO
8 à 20 2x1,5 à 4x6 92A1F
14 à 32 4x4 à 4x16 92A2F
23 à 39 2x10 à 4x25 92A3F
28 à 50 4x10 à 4x50 92A4F
ACCESSOIRES ÉLECTRIQUES
151
Conçus et développés avec ATMI, nos capteurs sont basés
sur le principe du “flotteur”. Le soin apporté à leur fabrication
et la qualité des matériaux employés leur assurent
robustesse et fiabilité :
• microrupteurs à contact or et argent et mécanisme
inoxydable, enveloppes polypropylène copolymère et
surmoulage vulcanisé sous presse (pour le tout hypalon),
• câble de type HO7RN8-F, AO7RN8-F, AO5RN-F…,
• aucun sertissage ni collage, tous les régulateurs sont
testés et étanches
• gamme anti-explosible Atex, certifiée par le LCIE
(attestation CE LCIE 00 ATEX 6003X),
• gamme ACS, eau potable destinée à la consommation
humaine.
< Régulateurs aux normes ACS pour les liquides destinés à la
consommation humaine.
v Régulateurs anti-explosible aux normes ATEX pour silos à
grains ou industries chimiques.
RÉGULATION
< Régulateurs classiques pour station de relevage.
152
Interrupteurs ou détecteurs ?
Détecteurs : 2, 3 ou 4 appareils pour une régulation Interrupteurs : 1 appareil pour une régulation
Flotteurs basculants, ils ferment ou ouvrent un circuit
relié à une armoire de commande. Ils commandent
des pompes ou des matériels électriques.
3 détecteurs sont nécessaires sur une installation :
le 1er pour l'arrêt au niveau bas, le 2e pour la mise en
route au niveau haut, le 3e pour la mise en route
d'une pompe supplémentaire ou d’une alarme de
niveau trop haut.
Flotteur basculant (comme les détecteurs de niveau),
l'interrupteur est à contact maintenu.
Son fonctionnement :
Suivant le modèle, à 45 ou 83° au-dessus de
l’horizontale, le circuit est ouvert ou fermé et le reste
jusqu’à ce que l’interrupteur redescende à 45 ou 83°
en-dessous de l’horizontale.
Un seul appareil permet d'assurer un automatisme.
ACCESSOIRES
153
Les versions
VR > vidange/remplissage, câble 3 conducteurs 1 mm2 (0,75 mm2 pour Tuba) sans terre.
V ou R > vidange ou remplissage, câble 2 conducteurs 1 mm2 sans terre
VS > vidange + prise double fonction, câble 2 conducteurs 1mm2 + terre
VT > vidange + terre, câble 2 conducteurs 1 mm2 + terre
ACS > attestation de conformité sanitaire, câble bleu 3 conducteurs 1 mm2 sans terre.
ACCESSOIRES - RÉGULATION
Les interrupteurs
Flotteurs omnidirectionnels destinés à l’automatisme des pompes avec un seul appareil. Ce sont des interrupteurs qui ou-
vrent ou ferment le circuit d’alimentation des pompes, directement ou par l’intermédiaire d’un relais. Les BIP STOP sont
des appareils économiques pour eaux peu chargées. Les AT 120 sont conçus pour des usages intensifs en eaux chargées.
Les ATS 165 disposent d’un très grand angle de fonctionnement (165°) et sont capables de remplacer 2 régulateurs
classiques, même dans des liquides extrêmement agités et chargés.
154
Omnidirectionnel
165°
0,7 à 1,10
85°C
3,5 bars
152 x 95 mm
325 g
115 g/ml
Polypropylène copolymère
Néoprène HO7RN8-F
En option
Omnidirectionnel
120°
0,8 à 1,10
90°C
4 bars
200 x 92 mm
295 g
110 g/ml
Polypropylène
Hypalon HO7RN8-F
En option
Hypalon
Omnidirectionnel
165°
0,7 à 1,10
85°C
3,5 bars
152 x 95 mm
325 g
105 g/ml
Polypropylène spécial
EPDM spécial AO7RN8-F
230g inox AISI 316L
NF XP P41-250 (1-2-3)
Fonctionnement
Angle de fonctionnement
Densité fluides admissibles
T° maximale des fluides
Pression maxi de service
Dimensions (hxØ)
Poids du flotteur sans câble
Poids du câble
Enveloppe
Câble électrique
Lest
Surmoulage
Conformité ACS
ATS 165AT 120 HYPALON ATS 165 EP
Réf. version VR 0547 05/10/20 Réf. version VR 0534 05/10/20/25 Réf. version VR 0596 05/10/15/20/25
Omnidirectionnel
120°
0,7 à 1,15
85°C
3,5 bars
170 x 80 mm
195 g
115 g/ml
Polypropylène copolymère
Néoprène HO7RN8-F
En option
Omnidirectionnel
110°
0,7 à 1,15
85°C
3,5 bars
130 x 70 mm
105 g
115 g/ml
Polypropylène copolymère
Néoprène HO7RN8-F
En option
Fonctionnement
Angle de fonctionnement
Densité fluides admissibles
T° maximale des fluides
Pression maxi de service
Dimensions (hxØ)
Poids du flotteur sans câble
Poids du câble
Enveloppe biconique
Câble électrique
Lest
AT 120BIP STOP
Réf. version VR 0535 05/10/20
Réf. version VT 0537 01
Réf. version VS 0536 05/10/20
Réf. version V 0545 01
Réf. version VR 0545 05/10/20
Réf. version VS 0546 03/05/10/20
Les détecteurs
Flotteurs omnidirectionnels à faible différentiel, nécessitant l’installation d’un appareil par niveau. Ils ouvrent ou ferment
un circuit électrique relié à une armoire de commande. Ainsi, on installera deux détecteurs pour la régulation d’une pompe
(une pour le niveau haut et une pour le niveau bas). Les SOBA SMALL sont de plus petites tailles mais assurent les mêmes
fonctionnalités. La gamme HYPALON dont la résistance chimique est accrue, est disponible également en version Ex pour
les zones explosibles à risques 0, 1 et 2 (gaz) et 20, 21, 22 (poussières). Les versions ATEX doivent obligatoirement être
associées à des relais de sécurités intrinsèques.
ACCESSOIRES - RÉGULATION
155
Omnidirectionnel
25°
0,8 à 1,10
-
4 bars
200 x 92 mm
300 g
110 g/ml
Polypropylène + Hypalon surmoulé
-
Hypalon H07RN8-F
En option
ATEX-CE 0081 II 1 G Eex ia IIC T6 IP6 T°70°C
-20°C À 70°C
Omnidirectionnel
25°
0,8 à 1,10
90°C
4 bars
200 x 92 mm
295 g
110 g/ml
Polypropylène
Hypalon
Hypalon H07RN8-F
250 g résine chargée
Omnidirectionnel
20°
0,75 à 1,50
85°C
5,5 bars
180 x 29 mm
60 g
55 g/ml
Polypropylène copolymère
-
-
En option
Fonctionnement
Angle de fonctionnement
Densité fluides admissibles
T° maximale des fluides
Pression maxi de service
Dimensions (hxØ)
Poids du flotteur sans câble
Poids du câble
Enveloppe intérieure
Surmoulage
Câble électrique
Lest en option
Conformité
T° de fonctionnement
SOBA HYPALON EXSOBA HYPALON TUBA 25
Réf. version VR 0571 05/10/15/20/25
Réf. version VR 0584 05/10/
15/20/25/30
Réf. version VR 0594 03/05/10/20
Omnidirectionnel
25°
0,7 à 1,25
85°C
3,5 bars
170 x 80 mm
200 g
115 g/ml
Polypropylène copolymère
Néoprène HO7RN8-F
250 g résine chargée
Omnidirectionnel
25°
0,7 à 1,25
85°C
3,5 bars
130 x 70 mm
110 g
115 g/ml
Polypropylène copolymère
Néoprène HO7RN8-F
250 g résine chargée
Fonctionnement
Angle de fonctionnement
Densité fluides admissibles
T° maximale des fluides
Pression maxi de service
Dimensions (hxØ)
Poids du flotteur sans câble
Poids du câble
Enveloppe biconique
Câble électrique
Lest
Conformité
SOBASOBA SMALL
Réf. version VR 0590 05/10/15/20 Réf. version VR 0570
05/10/15/20/25
Omnidirectionnel
25°
0,7 à 1,15
85°C
3,5 bars
170 x 80 mm
200 g
105 g/ml
Polypropylène spécial
EPDM A07RN8-F
230 g inox AISI 316L
NF XP P41-250 (1-2-3)
SOBA EP
Réf. version VR 0595
05/10/15/20/25
Omnidirectionnel
20°
0,75 à 1,50
85°C
5,5 bars
160 x 36 mm
75 g
55 g/ml
Polypropylène copolymère
Néoprène AO5RN8-F
En option
TUBA 36
Réf. version VR 059 03 /05/10/20
Détecteurs pour solides
Tous les SOLIBA fonctionnent par inclinaison et agissent sur le circuit électrique de commande.
Trois types d’appareils sont proposés suivant qu’il s’agit d’utilisations sans risque ou dans des atmosphères
explosibles poussiéreuses (version P), ou bien encore gazeuses et poussiéreuses (version GP).
Les SOLIBA P et GP sont certifiés LCIE 00 ATEX 6003 X.
La version GP, doit obligatoirement être associée à un relais de sécurité intrinsèque.
156
Les accessoires
Le RÉGULASONDE permet la régulation automatique par sonde. De trois à sept sondes, placées dans un réser-
voir (jusqu’à 1000 m du dispositif de commande). Plusieurs sensibilités sont disponibles.
Le lest permet le réglage du point de basculement et le déclenchement du contact au niveau déterminé.
L’attache-câble assure la suspension des appareils et la protection du câble.
Les relais intrinsèques sont à associer aux régulateurs “Ex” suivant les zones à risques.
Omnidirectionnel
10°
20, 21, 22
200 x 92 mm
495 g
110 g/ml
Polypropylène
Hypalon H07RN8-F
En option
ATEX-CE 0081 II 1D Ex ia IIC T6 IP6X T°70°C
Hypalon
Omnidirectionnel
10°
Non explosible
152 x 95 mm
462 g
115 g/ml
Polypropylène copolymère
Néoprène HO7RN8-F
En option
Fonctionnement
Angle de fonctionnement
Zone d’utilisation
Dimensions (hxØ)
Poids du flotteur sans câble
Poids du câble
Enveloppe biconique
Câble électrique
Lest
Conformité
Surmoulage
SOBASOBA SMALL
Réf. 0587 05/10/15/20/30 Réf. 0585 05/10/15/20/25/30
Omnidirectionnel
10°
0,1,2 et 20,21,22
200 x 92 mm
495 g
110 g/ml
Polypropylène
Hypalon
En option
SOBA EP
Réf. 0586 05/10/15/20/25/30
RÉGULASONDE RELAIS INTRINSÈQUELEST/ATTACHE-CÂBLE
RÉSISTANCE CHIMIQUE
Vous trouverez dans ce tableau des indications de résistance chimique pour quelques produits.
Ce tableau ne saurait remplacer les données du fabricant de matières. Des essais sont toujours conseillés.
Ces données sont indicatives et proviennent des publications des fabricants. Telstar dégage toutes responsabilités quant à l’exactitude ou la précision des valeurs de ce tableau.
: CE QU’IL FAUT SAVOIR
Il est important de savoir que les appareils de régulation de ni-
veau certifiés ATEX sont obligatoires dans la plupart des stations
de pompage, des silos à grains et certains pulvérulents. Il faut sa-
voir aussi qu’il appartient à l’exploitant seul, de déterminer avant
toute installation s’il s’agit ou non de stations de pompage ou de
silos à risque explosif.
Le classement est 0, 1, 2 pour les gaz et 20, 21, 22 pour les
poussières. Il est donc fortement recommandé de ne prendre
aucun risque dans ce domaine, les conséquences pouvant être dé-
sastreuses.
ZONES
DANGEREUSES
ZONES SURES
Coffret électrique
-
Relais de sécurité
intrinsèque
Coffret électrique
-
Relais de sécurité
intrinsèque
GAMME SPÉCIALE EAU POTABLE
Destinée à la consommation humaine
Ces 2 appareils issus des gammes classiques ont été construits avec des matériaux spéciaux et sont certifiés ACS confor-
mément à la norme XP P41-250 (1-2-3). Le régulateur SOBA EP permet les mêmes applications en eau potable que le SOBA
classique en liquides divers et chargés. Il est étudié pour la régulation automatique avec plusieurs appareils, sans limita-
tion de différentiel de niveau. L’interrupteur ATS 165 EP permet, comme l’ATS 165 classique, la régulation automatique
de pompes avec 1 seul appareil. Il est spécialement étudié pour travailler dans l’eau particulièrement agitée sans risque
de détérioration des moteurs de pompes, ceci grâce à son différentiel de fonctionnement de 165°.
PRÉCISIONS CONCERNANT LE SOBA EP ET L’ATS 165 EP CERTIFIÉ ACS :
Câble électrique EPDM bleu spécial ACS = 105g/m. Lest réglable acier inox AISI 316L = 230g.
ACCESSOIRES - RÉGULATION
157
158
À SAVOIR
159
160
1 Choix hydrauliques
> débit souhaité,
> densité du fluide,
> viscosité,
> températures (ambiante et liquide pompé),
> configurations de l’installation :
- longueur totale tuyauterie, diamètre, nombre de
coudes, pression résiduelle souhaitée, hauteurs,
marnage….
Ce tableau résume les éléments que Telstar vous demandera de fournir pour vous proposer les matériels correspondant
au mieux à votre problème de pompage. Vous pouvez le remplir avant de nous consulter (voir schémas ci-contre)
Pour vous proposer une pompe qui correspond à votre besoin,
vous devez nous communiquer les données suivantes :
2 Choix des matériaux
> type de fluide (produit chimique, eau,
boues, bentonite…)
> pH du fluide
> salinité
> granulométrie (taille des particules)
> type de particules (sable, gravier…)
3 Motorisation
> présence d’électricité ou non (thermique ou
électrique)
> dans le cas d’un moteur électrique,
l’alimentation disponible
> la durée de fonctionnement
> variation de vitesse ou non
Choix d’une pompe
Hauteur de relevage
Profondeur d’immersion (m)
Hauteur d’aspiration (m)
Longueur tuyaux d’aspiration (mm)
Diamètre tuyaux d’aspiration (mm)
Nombre de coudes (nb)
Longueur tuyaux de refoulement (m)
Diamètre tuyaux de refoulement (mm)
Nombre de coudes (nb)
Pompe immergée Pompe de surface
RefoulementAspiration
161
Pompe de surface
Pompe immergée
À SAVOIR
Longueur de refoulement :
- tuyauterie (m)
- coudes (nb)
- diamètre (mm)
Longueur de refoulement :
- tuyauterie (m)
- coudes (nb)
- diamètre (mm)
Hauteur de relevage (m)
Hauteur
de relevage (m)
Hauteur
d’aspiration (m)
Hauteur
de refoulement (m)
Longueur
d’aspiration (m)
EAU
EAU
Profondeur d’immersion (m)
162
Unités de mesure
Quelques exemples
1 0,7355 632,53 75
1,0139 0,7457 641,302 76,05
1,36 1 860 101,98
CV kW kcal/h kgm/s
Puissance
1 0,78 16,67
3,6 1 60
0,06 0,0167 1
m3
/h l/s l/min
1 0,1 0,01
10 1 0,1
100 10 1
m bar MPa
Débit volumique
Pression
1 100 0,000 1
0,01 1 0,000 001
10 000 100 000 1
Stokes (St) Centistokes (CSt) m2
/h
Viscosité cinématique
Eau claire 1 1 1 000
Gasoil 0,85 9,5 850
Essence 750 8,7 750
Eau + 15% sable 1,09 1 1090
Eau + 15% argile 1,1 1 1105
Eau + 20% terre végétale 1,05 1 1050
Fluides Densité Viscosité cinématique (CSt) Masse volumique (kg/m3
)
1 100 0,01
0,01 1 0,001
10 1 000 1
Poise (Po) Centipoise (CPo) Pa.s
Viscosité dynamique
Équivalence
des pertes de charge en longueur droite de canalisation pour les accessoires suivants :
Vanne à passage intégral 0,50 0,60 0,75 0,90 1,10 1,40 1,85 2,20
Clapet anti-retour 5,50 8 9,50 12 15 18 25 30
Coude à 90° à brides 0,70 0,90 1,10 1,40 1,70 2 2,60 3,40
TE à 90 à brides 2,60 3,50 4,50 5,50 7 8,50 11,00 14,00
Diamètre (mm) 50 65 80 100 125 150 200 250
À SAVOIR
163
1,5 m3/h2 3 4 5 6 7 8 9 10 15 20 25 30 40 50 60 80 100 150 200 300 400 500 800 1000 2000 3000 5000
20
25
30
35
40
50
60
70
80
90
100
125
150
175
200
225
275
300
325
350
375400
450
500
550
600
700
800
900
1000
250
Øint.dutubeenmm
100
90
80
70
60
50
40
30
25
20
15
10
9
8
7
6
5
4
3
2,5
2
1,5
1
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,25
0,2
0,15
0,10
0,09
0,08
0,07
0,06
0,05
0,04
0,03
0,02
0,01
0,015
0,025
PertedechargeenmcL/100mdeconduite
V
=
vitesse
de
l'eau
=
0,5
m
/s
V
=
1
m
/s
V
=
1,5
m
/s
V
=
2
m
/s
V
=
3
m
/s
V
=
4
m
/s
V
=
5
m
/s
Pertes de chargesNous mettons à votre disposition cet outil de calcul pour vous permettre de faire vos choix en toute sécurité.
Coefficient à appliquer à la perte de
charge en fonction de la nature de la
canalisation de refoulement.
K = 0,6
K = 0,8
K = 1
Conduites en matières plastiques
Conduites neuves en fonte ou en acier
Conduites en fonte légèrement in-
crustées
K = 1,2
K = 1,2 à 1,7
Conduites en ciment
Conduites en fonte ou en
acier fortement incrustées
230 mono 552 476 391 331 276 231 181 160 135 115 95 80 65 58 45 40 35 30 25
230 tri 637 550 452 382 318 266 220 185 156 133 110 93 75 64 52 46 41 35 29
400 tri 1100 950 780 660 550 460 380 320 270 330 190 160 130 110 90 80 70 60 50
1,5 - - - - 2 2 2 3 3 4 5 6 7 8 10 11 13 15 18
4 2 2 3 3 4 5 6 7 8 10 12 14 18 21 25 29 33 38 46
2,5 - 2 2 2 3 3 4 5 5 6 8 9 11 13 16 18 21 24 29
25 13 15 19 22 27 32 38 46 54 64 77 91 112 133 162 - - - -
50 23 27 32 38 46 55 67 79 94 110 133 158 195 - - - - - -
70 31 36 44 52 63 76 91 108 128 160 182 216 268 - - - - - -
95 41 48 68 89 92 98 119 141 168 197 238 283 - - - - - - -
150 58 67 81 96 115 138 167 198 235 275 333 - - - - - - - -
185 66 77 94 111 133 159 192 228 271 318 358 - - - - - - - -
240 79 81 111 131 157 188 227 270 320 375 455 - - - - - - - -
120 49 67 70 82 99 118 143 170 201 236 286 339 - - - - - - -
35 17 20 24 29 35 41 50 59 70 83 100 119 148 173 - - - - -
6 3 4 5 5 6 8 9 11 13 16 19 22 27 32 39 44 50 59 -
16 8 10 12 14 16 20 24 28 34 39 48 57 70 82 101 113 - - -
10 6 6 8 9 11 13 16 19 22 26 31 37 46 54 66 74 - - -
3 - Section en mm2
4 - Intensité en régime normal, en ampères
1 - Tensionduréseau 2 - Longueur de la liaison en mètres
• vous connaissez la section du câble équipant la pompe (exemple 4 mm2)
• vous connaissez l’intensité de votre pompe (exemple 12 Ampères)
La longueur maximale de câble en 4 mm2 sera de 190 mètres pour du courant triphasé 400 Volts.
Inversement :
• vous connaissez la longueur de câble nécessaire pour votre installation (exemple 64 mètres)
• vous connaissez l’intensité de votre pompe (exemple 54 Ampères)
La section du câble à installer doit être 10 mm2 en utilisant un courant triphasé 230 Volts.
Longueur maxi de câble utilisable
(chute de tension maxi de 5%)
Câble
164
POMPES IMMERGÉES
PGE =
3,5 x puissance (kW)
[ Cos 3 ]
où
• PGE : puissance du groupe électrogène (kVA)
• Puissance : puissance totale de tous les appareils à alimenter (kW)
• Cos : à vérifier sur le moteur de l’appareil à alimenter.
ATTENTION : le choix d’un groupe doit toujours être confirmé par votre loueur de groupes électrogènes.
La puissance du groupe électrogène peut être déterminée à l’aide de la formule suivante :
ACCESSOIRES
165
Groupe électrogène
À SAVOIR
NOTES Votre contact chez TELSTAR :
166
www.telstar.fr
Telstar Communication
ILE-DE-FRANCE - Agence et Siège
26, av. Roger Hennequin - Z.A. de Trappes-Elancourt - 78190 Trappes
paris@telstar.fr - Fax 01 30 16 50 01 - Tél. 01 30 16 50 00
EST-CHAMPAGNE - Agence commerciale Mulhouse
47, rue de la Liberté - ZA de la Doller - 68120 Pfastatt
mulhouse@telstar.fr - Fax 03 89 28 14 96 - Tél. 03 89 28 13 17
NORD - Agence Lille
31-2, rue Luyot - Z.I. B - 59113 Seclin
lille@telstar.fr - Fax 03 20 16 94 21 - Tél. 03 20 16 94 20
OUEST-BRETAGNE - Agence Nantes
Rue des Vignerons - Z.A.C. les hauts de Couëron - 44220 Couëron
nantes@telstar.fr - Fax 02 51 11 38 39 - Tél. 02 51 11 38 38
RHÔNE-ALPES - Agence Lyon
31, av. des frères de Montgolfier - Z.I. Mi-plaine - 69680 Chassieu
lyon@telstar.fr - Fax 04 78 90 40 44 - Tél. 04 78 90 40 90
SUD-EST - Agence Marseille
6, av. Emile Zola - Z.A. Agavon - 13170 Les Pennes-Mirabeau
marseille@telstar.fr - Fax 04 42 10 68 69 - Tél. 04 42 10 68 68
SUD-OUEST - Agence Bordeaux
5, chemin Clément Laffargue - Z.I. de Martillac - 33650 Martillac
bordeaux@telstar.fr - Fax 05 56 72 08 81 - Tél. 05 56 72 08 80
TELSTAR MAROC - Agence Casablanca
casablanca@telstar-maroc.ma - Tél. +212 6 62 15 24 29

Telstar catalogue-2013

  • 1.
  • 3.
    3 L’expert en solutionsde pompage Industriels, entreprises du BTP, collectivités, bureaux d’études, protection civile… trouvent chez TELSTAR le parc le plus important de pompes et accessoires (tuyaux, vannes, flotteurs, débimètres, télésurveillance, automatisme…). Chaque matériel est rigoureusement sélectionné et testé par notre bureau d’étude (qualité, fiabilité, facilité d’utilisation…) avant de vous être proposé. Chez TELSTAR, vous êtes conseillé par des professionnels qui vous aident à choisir : Le service qui vous convient, > vente, location, installation, fabrication sur mesure, entretien… Le type de pompes adapté à votre problème, > électrique, thermique, hydraulique, pneuma- tique… > immergée, aspirante refoulante, centrifuge, volumétrique, à membranes… > pour eaux claires, eaux d’égouts, eaux chargées, très chargées, liquides chauds, boues et pâtes, sables et graviers, acide et base, peintures, colles, bitume… 3
  • 4.
    4 agence partenaire Strasbourg. agences Paris, Lille, Nantes,Lyon, Marseille, Bordeaux et Mulhouse. ParisLille Nantes Marseille Mulhouse Bordeaux Lyon Strasbourg Implantation 7 1 80 Charte > Un engagement total la Charte TELSTAR > La certification Iso Depuis 1999, TELSTAR et ses agences sont certifiés ISO 9001 VERSION 2000. TELSTAR travaille également pour 2011 à l'obtention d'une certification sur le respect des règles environne- mentales (Iso 14001). revendeurs distributeurs…
  • 5.
    5 Matériels > pompesimmergées, de surface, process > stations de relevage > accessoires électriques et hydrauliques Energie > électricité, hydraulique, thermique, air comprimé… Pompage > eaux chargées, eaux claires, eaux d’égouts, boues, pâtes, liquides visqueux, produits chimiques, alimentation en eau, surpression…. Sur-mesure > bureau d’études, réalisation d’après cahier des charges. Un choix unique pour tous les besoins Vente
  • 6.
    6 Matériels > TELSTARloue toutes les pompes qu’il vend Accessoires hydrauliques et électriques > tous ceux qui sont nécessaires et indispensables > tuyaux, crépines, colliers, manchons, raccords, dérivations, brides, visserie, vannes, clapets, démarreurs, coffrets de protection, armoires de commande, disjoncteurs, châssis, transmetteurs, alarmes, prises, câbles, contacteurs de niveau, bacs de décantation, passages de route… Contrats et tarifs > courte ou moyenne durée, tarifs nationaux Entretien > contrôle qualité rigoureux Sur-mesure > étude et réalisation chez TELSTAR Le plus grand choix du marché Location
  • 7.
    7 Interventions > étudetechnique d’implantation > mise en place de l’ensemble des matériels > entretien sur site… Les équipes > techniciens spécialisés > chauffeurs > camions et camionnettes-atelier La réussite d’un chantier de pompage Installation
  • 8.
    8 Choix, adaptation ouréalisation d’ensembles de pompages complets sur mesure Bureau d’études TELSTAR > cahier des charges (réponse ou établissement) Atelier TELSTAR > découpe, soudure, mécanique, électricité, banc d’essais, cabine de peinture, contrôle qualité… Sur-mesure
  • 9.
    9 Logistique > matérielsstandard, pièces, locations expédiés dans la journée ou le lendemain matin. > Transport : flotte de poids lourds avec grues, camionnettes, V.L. ou affrètement. Entretien et dépannage Sur site > réparation > adaptation > transforma- tion > entretien préventif > entretien forfaitaire > Contrôle qualité permanent Sur chantier > par nos équipes mobiles > après diagnostic télépho- nique > réglages > réparation dysfonctionnement > entretien préventif. Surveillance chantiers > équipes d’astreinte > système de télésurveillance > solutions clés en mains > contrats spécifiques (24h/24, 7j/7). Services
  • 10.
  • 11.
  • 12.
    12 SÉRIE I : POMPESIMMERGÉES SÉRIE S : POMPES DE SURFACE SÉRIE P : POMPES PROCESS et LIQUIDES AGRESSIFS Eaux claires Multicellulaires Vide cave Eaux usées Relevage Agitateurs Aérateurs Relevage Eaux chargées Drainage Dragage/Extraction Eaux claires Surpression Centrifuge Verticale Centrifuge Horizontale Légèrement chargées Drainage Eaux usées Relevage Eaux chargées Drainage Eaux très chargées Dragage/Extraction Liquides légèrement chargés, produits chimiques Centrifuge Pneumatique Liquides visqueux Engrenage interne Liquides agressifs Pompes Série I et S
  • 13.
    POMPES IMMERGÉES 13 SÉRIE SR: STATIONS DE RELEVAGE SÉRIE F : FABRICATIONS SPÉCIALES SÉRIE A : ACCESSOIRES Études > cahier des charges > études hydrauliques > adaptation du produit > automatismes > essais POMPES mises en groupes châssis spéciaux montage sur remorques ACCESSOIRES chariots Packo châssis accessoires Hydrauliques tuyaux raccords réductions/augmentations brides vannes clapets anti-retour crépines Électriques coffrets de commande transmetteurs mesures et signalisation alarmes câbles Régulation flotteurs sondes piezométriques sondes ultrason Cuves Relevo RELEVO 7000 arrivée DN250 maxi tuyauterie DN50 à DN80 refoulement DN100 maxi RELEVO 12000 arrivée DN315 maxi tuyauterie DN50 à DN150 refoulement DN200 maxi RELEVO 23000 sur-mesure Cuve Polyester équipée en standard de : • fond renforcé et profilé • pieds d’assise avec glissière et rails en acier/inox • clapets anti-retour et vannes • support inox pour régulateurs de niveau • tuyauteries PVC
  • 14.
    14 Eaux claires Eaux chargées ÉlectriquesMulticellulaires p. 16 à 21 STARLINE Hydro Vide cave p. 22 à 23 STARLINE Vigilo Aspiro Électriques Relevage p. 24 à 41 STARLINE Subo Agitateurs p. 42 STARLINE Mixo Aérateurs p. 43 à 45 STARLINE Aéro Aéro light Relevage p. 46 à 49 HIDROSTAL Électriques Drainage p.50 à 55 GRINDEX Proline Primaline Électriques Dragage / Extraction p. 56 à 67 ou hydrauliques TOYO GR ET DP - DPE - DPH VH - VHA Eaux usées 6008 850 25 m3 /h m 1913 11 7 m3 /h m 250013 60 4 m3 /h m 1913 11 7 m3 /h m 50001,5 90 3 m3 /h m 125015 180 10 m3 /h m 100015 50 7 m3 /h m
  • 15.
    SÉRIE I :POMPES IMMERGÉES 15
  • 16.
    16 Hydro Ces pompes deforage sont conçues pour > la surpression > la distribution > les installations d’incendies et de lavage > les systèmes d’irrigation > les rabattements de nappes La gamme Hydro est disponible en 4, 6, 8, 10 ou 12 pouces. Deux configurations sont disponibles : radiale ou semi-axiale. > la configuration radiale permet l’emploi d’un grand nombre d’étages pour obtenir des pressions élevées. > la configuration semi-axiale permet d’obtenir des débits im- portants. MULTICELLULAIRES / FORAGE STARLINE Les pompes Hydro fonctionnent verticalement ou horizontalement suivant les puissances. Le liquide pompé doit être chimiquement et mécaniquement non agressif. En dehors des forages, il est conseillé d’installer des jupes de refroidissement. Elles sont toutes équipées de clapet anti-retour incorporé. Pompes avec contre-butée en résine anti-usure. Profondeur maximum d’immersion de 300 mètres selon modèle. Charge maximum de 40 g/m3. Vitesse de rotation de 2900 tr/min. Arbre en acier inoxydable.
  • 17.
    POMPES IMMERGÉES -EAUX CLAIRES - électriques Hydro 4” (ø 100 mm) Moteurs à bain d’huile d’une puissance de 0.37 kW à 7.5 kW. Turbine polycarbonate et fibre de verre. Diffuseurs noryl avec fibre de verre. Chemise acier inoxydable 304. Refoulement 1’’1/4 (modèles FS-98A, B et C et NS-95K, A, X, B, C) et 2’’ (modèles FS-98D et E, et NS-95DA, E et F). Diamètre solides admissibles de 3 mm pour la série FS et 2 mm pour la série NS. Température maximale de fonctionnement 35°C. m 3 /h m 52,5 7,5 100 300 400 100 200 1 - NS-95K 2 - NS-95A 3 - NS-95X 4 - NS-95B 5 - NS-95C 1 2 3 4 5 Radiale m 3 /h m 5 10 15 200 150 200 50 100 1 - NS-95DA 2 - NS-95E 3 - NS-95F 1 2 3 Semi-axiale m 3 /h m 5 7,52,5 100 300 400 100 200 1 - FS-98A 2 - FS-98B 3 - FS-98C 4 - FS-98D 5 - FS-98E Radiale turbine flottante 1 2 3 4 5 17
  • 18.
    Hydro 6” (ø150/152 mm) Moteurs 4’’ à bain d’huile pour les puissances inférieures à 4kW et 6’’ à bain d’eau au-dessus. Série NR : turbines polycarbonate et fibre de verre, diffuseurs noryl et fibre de verre (NR151) ou polycarbonate et fibre de verre (NR152), chemise en acier inoxydable. Série S : turbine fonte ou laiton, diffuseurs fonte et chemise en fonte, bronze ou acier inoxydable. Refoulement : 2’’1/2 (151A, B, C, D, F) et 3’’ (152A, B, C, D, E et série S). Diamètre de solides admissibles de 4 mm pour la série N et 2 mm pour la série S. Température maximum : 35°C pour moteur 4’’ et 30°C pour moteur 6’’. 18 m 3 /h m 30153 45 600 450 600 150 300 1 - NR-152A 2 - NR-152B 3 - NR-152C 4 - NR-152D 5 - NR-152E 1 32 4 5 Radialem m 3 /h m 2010 30 400 300 400 100 200 1 - NR-151A 2 - NR-151B 3 - NR-151C 4 - NR-151D 5 - NR-151E 6 - NR-151F Radiale 1 32 4 6 5 m 3 /h m 40205 60 800 300 400 100 200 1 - S-151K 2 - S-152X 3 - S-151A 4 - S-151B 5 - S-151C 1 32 4 5 Semi-axiale STARLINE
  • 19.
    POMPES IMMERGÉES -EAUX CLAIRES - électriques Hydro 8” (ø 198/202 mm) Moteurs 6’’ pour les puissances inférieures à 37 kW et 8’’ à bain d’eau de 38 à 92 kW. Série NR : turbines laiton ou acier inoxydable 316, diffuseurs en fonte ou acier inoxydable 316, chemise en acier inoxydable, refoulement 3’’. Série S : turbine et chemise en fonte, bronze ou acier inoxydable 316, diffuseurs en fonte ou acier inoxydable 316, refoulement 5 ou 6’’. Diamètre de solides admissibles de 5 mm pour la série NR et 3 mm pour la série S. Température maximum : 30°C. 19 m3 /h m 20 30102 40 50 60 70 80 90 100 110 1200 600 660 720 780 840 300 360 420 480 540 60 120 180 240 1 - NR-201X 2 - NR-201A 3 - NR-201B 4 - NR-201C 4 Radiale 321 m 3 /h m 40 60204 80 100 120 140 160 180 200 220 2400 300 350 100 125 150 175 50 75 25 200 225 250 275 325 1 - S-181A 2 - S-181B 3 - S-181C 4 - S-181D 4321 Semi-axiale
  • 20.
    Hydro 10” (ø255/264 mm) Moteur à bain d’eau 6’’ pour des puissances inférieures à 37 kW et 8’’ de 38 à 185 kW. Série NR : turbines en laiton, diffuseurs en fonte, chemise extérieure en acier peint, refou- lement à bride. Série S : turbines, diffuseurs et chemise extérieure en fonte, bronze ou acier inoxydable 316. Refoulement fileté 6’’. Diamètres maximum des particules : 3 mm. Température maximale : 30°C 20 m 3 /h m 100 12040 60 8020 160140 180 200 2000 600 660 720 780 840 900 300 360 420 480 540 60 120 180 240 1 - NR-250A 2 - NR-250B 3 - NR-250C 3 Radiale 21 m3 /h m 80 12040 160 200 240 280 320 360 400 2400 200 220 240 260 280 100 120 140 160 180 20 40 60 80 1 - S-252A 2 - S-252B 2 Semi-axiale 1 STARLINE
  • 21.
    POMPES IMMERGÉES -EAUX CLAIRES - électriques Hydro 12” (ø 301 mm) Moteur à bain d’eau 8’’ pour des puissances inférieures à 92 kW, 10’’ de 110 et 185 kW, 12’’ au dessus jusqu’à 300 kW. Turbines, diffuseurs et chemise extérieure en fonte, bronze ou acier inoxydable 316. Refoulement à bride. Diamètres maximum des particules : 3 mm. Température maximale : 30°C 21 m3 /h m 200 250 300 350100 15050 400 450 500 5500 300 200 100 25 1 - S-302A 2 - S-302B 1 2 Semi-axiale
  • 22.
    Vigilo Vigilo est équipéd’un clapet anti-retour intégré et d’un fond démontable sans outil. Sans fond elle devient une pompe d’assèchement complet (jusqu’à 3 mm). Température maximale d’utilisation : 45°C. Vigilo est disponible, suivant les options > avec démarrage manuel ou automatique > avec ou sans alarme de trop-plein d’eau. Petit gabarit mais solidité à toute épreuve. Vigilo Serpillière est équipée d’une semelle caoutchouc pour un assèchement jusqu’à 1 mm. Tension Puissance Intensité Vitesse de Ø passage Refoulement Ø maxi de Hauteur de Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) pompe (mm) pompe (mm) (kg) Vigilo livrées avec 10 m de câble - *livrée avec 6 m de câble 1 VIGILO 2A 230 0,43 2,1 2850 10 BSP F 1”1/4 175 282 5 VIGILO2A 2 VIGILO 2AA 230 0,43 2,1 2850 10 BSP F 1”1/4 175 282 4,7 VIGILO2AA 3 VIGILO 2M 230 0,43 2,1 2850 10 BSP F 1”1/4 175 282 4,9 VIGILO2M 4 VIGILO 3A 230 0,65 3,1 2850 10 BSP F 1”1/4 175 282 5,7 VIGILO3A 5 VIGILO 3AA 230 0,65 3,1 2850 10 BSP F 1”1/4 175 282 5,4 VIGILO3AA 6 VIGILO 3M 230 0,65 3,1 2850 10 BSP F 1”1/4 175 282 5,6 VIGILO3M 7 VIGILO 5A 230 0,81 3,7 2850 10 BSP F 1”1/4 175 282 6,9 VIGILO5A 8 VIGILO 5AA 230 0,81 3,7 2850 10 BSP F 1”1/4 175 282 6,6 VIGILO5AA 9 VIGILO 5M 230 0,81 3,7 2850 10 BSP F 1”1/4 175 282 6,8 VIGILO5M 10 VIGILO S 230 0,4 3,8 2800 - 15/19/25 167 370 15 JSICP0.4RSD400* m 3 /h m 2 40,4 6 8 10 12 14 16 18 20 22 24 260 6 9 1 3 1 3 5 6 7 8 910 4 2 22 VIDE CAVE STARLINE
  • 23.
    POMPES IMMERGÉES -EAUX CLAIRES - électriques Aspiro Cet aspirateur à eau a été conçu pour un assèchement complet des sols. Il est équipé d’une pompe Vigilo dont le démarrage automatique assure la vidange de la cuve dès que celle-ci est pleine > son montage sur un robuste chariot tubulaire à 4 roues lui donne une parfaite maniabilité. Il peut être livré avec des raccords DSP/APM et un différentiel 30 mA. m3 /h m 210,2 3 4 5 6 98 11 137 10 120 6 4 2 0,5 Tension Puissance Débit d’air Capacité Ø raccordement Crépinage Colisage Poids Références (V) nominale (kW) (l/s) cuve (l) (mm) (mm) HxLxl (mm) (kg) Aspiro livrée avec 8,5 m de câble ASPIRO 230 2,3 100 90 DN40 10 1000 x 570 x 880 31 CPL429SUBV2 23
  • 24.
    24 Subo (p. 26à 41) Une gamme complète de pompes submersibles de 0,5 à 350 kW. Elles sont disponibles en fonte grise, en acier inoxydable 316 et en bronze marin B10. Ces pompes s’installent > en mobile sur trépied, > sur barres de guidage et pieds d’assise, > en chambre sèche avec enveloppe de refroidissement. Elles peuvent être équipées de moteur ATEX jusqu’à 18 kW. Elles sont conçues pour 15 démarrages par heure. Types de turbine > vortex > monocanale > à canaux > dilacératrice (voir applications dans les pages suivantes). La plupart des modèles sont équipés de détecteurs de surchauffe des moteurs et de sonde de présence d’eau dans les bacs à huile. RELEVAGE STARLINE > double garniture mécanique supérieure et inférieure en céramique/carbone et carbure/carbure > moteurs électriques de 2 à 8 pôles. Classe isolation H (180° C) > roulements lubrifiés à vie
  • 25.
    Mixo (p. 42) Lesagitateurs sont utilisés pour > l’homogénéisation des stations d’épuration > la fabrique de bentonite > empêcher la formation de glace. Conçus sur la même base que les pompes Subo, les agitateurs submersibles sont équipés de turbines bi ou tri pales en acier inoxydable 316 ou en bronze > ils peuvent être montés sur des barres de guidage et des potences permettant une orientation multidirectionnelle. > équipés d’anneaux concentrateurs ou de traversées de parois, ils permettent le transfert de liquides à très basse pression pour des débits allant jusqu’à 3000 m3/h. AGITATEURS STARLINE AÉRATEURS Aéro (p. 43-44) Les aérateurs Aéro > ils permettent d’aérer les eaux de toutes les installations de traitement. Aéro light (p. 45) Les aérateurs Aéro light > ils sont conçus sur la base des pompes SUBO et sont équipés d’un système venturi. Grâce à un apport d’air en sortie des turbines, ils génèrent d’importantes arrivées d’air. POMPES IMMERGÉES - EAUX USÉES - électriques 25 STARLINE
  • 26.
    Puissance Ø refoulementØ passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références (kW) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg) Subo light livrées avec 10 m de câble 1 SUBO2334 0,58 1”1/4 35 230 3,5 2850 213 370 10,5 LVG-06MB1-2334 2 SUBO4807 0,58 1”1/4 35 400 1,1 2850 213 370 10,5 LVG-06T0-4807 3 SUBO9376 0,9 1”1/4 30 230 5,2 2850 213 410 12,5 LVG-09MB1-9376 4 SUBO2322 0,9 1”1/4 30 400 1,8 2850 213 410 12,5 LVG-09T0-2322 5 SUBO4930 0,9 2” 40 230 5,2 2850 270 430 14 LVG-09MB1-4930 6 SUBO0704 0,9 2” 40 400 1,8 2850 270 430 14 LVG-09T0-0704 7 SUBO1845 1,1 2” 50 230 7,5 2850 268 480 20 LVG-11MB1-1845 8 SUBO1812 1,1 2” 50 400 3,2 2850 268 460 20 LVG-11T0-1812 9 SUBO2336 1,5 2” 50 230 10,5 2850 268 500 22 LVG-15MB1-2336 10 SUBO4257 1,5 2” 50 400 3,4 2850 268 480 22 LVG-15T0-4257 11 SUBO2182 2,2 2” 45 400 5,6 2850 268 500 25 LVG-20T0-2182 26 STARLINE Subo light Les Subo light sont équipées de turbines vortex. Ce sont des versions d’entrée de gamme des Subo vortex. Plus légères, peu encombrantes, maniables, d’un rapport qualité/prix exception- nel, elles sont particulièrement indiquées pour le relevage des eaux pluviales, eaux de sortie de fosses de traitements ou d’eaux industrielles > corps de pompe en fonte > turbine, cou- vercle, chemise, poignée et tirants en acier inoxydable 304 > l’étanchéité est assurée par une garniture mécanique en carbone-graphite > le moteur asynchrone de classe F (155°C) est plongé dans un bain d’huile réfrigérante.
  • 27.
    POMPES IMMERGÉES -EAUX USÉES - électriques 27
  • 28.
    Subo turbine vortex LesSubo vortex sont conçues pour créer un tourbillon au sein de la volute. Ce tourbillon limite le contact entre le fluide et la turbine et permet ainsi de pomper des eaux chargées abrasives ou contenant des matières fibreuses > le corps de pompe, la volute et la turbine sont en fonte > l’étanchéité est assurée par une double garniture mécanique à bain d’huile en carbure de si- licium/ carbure de silicium avec joints nitrile > les moteurs électriques asynchrones, de classe d’isolation H (180°C), sont prévus pour un fonctionnement en continu > elles sont équipées d’un contrôle de température par thermosonde et de sondes de détection d’eau dans le bac à huile > certaines versions sont disponibles en ATEX Eex d II B T4 et d’autres peuvent être équipées d’une enveloppe de refroidissement. Certains modèles existent en version inox 316 ou bronze (voir page 120). 28 Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références (kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg) Subo vortex livrées avec 10 m de câble 1 SUBO2287 1 65 50 230 7 1450 325 509 42 G471M6V3-2287 2 SUBO2049 1 65 50 400 3 1450 325 509 42 G471T6V3-2049 3 SUBO5429 1,4 80 50 400 3,5 1450 332 318 47 G471T6V2-5429 4 SUBO2286 1 65 50 230 7 1450 325 509 42 G471M6V2-2286 5 SUBO2048 1 65 50 400 3 1450 325 509 42 G471T6V2-2048 6 SUBO5430 1,2 80 50 230 8,5 1450 332 538 47 G471M6V1-5430 7 SUBO5289 1,4 80 50 400 3,5 1450 332 538 47 G471T6V1-5289 8 SUBO2285 1,2 65 50 230 8,5 1450 325 509 42 G471M6V1-2285 9 SUBO2018 2,8 80 65 400 6,5 1450 402 516 63 G409T6V2-2018 10 SUBO4980 5,2 100 80 400 12,5 950 474 808 166 G611R6V2-4980 11 SUBO5433 1,8 80 60 230 10 2850 332 538 40 G271M3V1-5433 12 SUBO5421 2,4 80 60 400 5 2850 332 538 40 G271T3V1-5421 13 SUBO2047 1,4 65 50 400 3,5 1450 325 509 42 G471T6V1-2047 14 SUBO2013 2,8 80 65 400 6,5 1450 402 516 63 G409T6V1-2013 15 SUBO2253 5,2 100 80 400 12,5 950 474 808 166 G611R6V1-2253 16 SUBO7382 2,8 80 60 400 6,5 1450 393 463 61 G409T6V1-7382 17 SUBO6437 1,1 50 50 230 7,5 2850 284 545 43 G271M3V3-6437 18 SUBO7908 4,6 80 65 400 8 1450 443 575 79 G410R6V2-7908 19 SUBO5996 1,4 50 50 400 3,5 2850 284 545 43 G271T3V2-5996 20 SUBO2016 4,6 80 65 400 9,5 1450 443 575 79 G410R6V1-2016 STARLINE
  • 29.
    POMPES IMMERGÉES -EAUX USÉES - électriques 29
  • 30.
    Subo turbine vortex(suite) 30 Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références (kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg) Subo vortex livrées avec 10 m de câble 1 SUBO0300 11 150 100 400 23 950 714 1014 361 G618R3V2-0300 2 SUBO6378 5,1 100 90 400 11 1450 467 785 160 G411R6V2-6378 3 SUBO1166 10,1 100 80 400 22 1450 474 891 200 G413R6V3-1166 4 SUBO5432 1,8 50 50 230 10 2850 284 545 43 G271M3V1-5432 5 SUBO9360 3,2 80 50 400 6,5 2850 395 487 60 G209T3V2-9360 6 SUBO5419 2,4 50 50 400 5 2850 284 545 43 G271T3V1-5419 7 SUBO6377 7,1 100 90 400 13,5 1450 467 785 160 G411R6V1-6377 8 SUBO0299 13,6 150 100 400 27,5 950 714 1014 361 G618R3V1-0299 9 SUBO2496 3,2 80 50 400 6,5 2850 395 487 60 G209T3V1-2496 10 SUBO1145 14,1 100 80 400 30 1450 474 891 200 G413R6V2-1145 STARLINE
  • 31.
    POMPES IMMERGÉES -EAUX USÉES - électriques 31 Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références (kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg) Subo vortex livrées avec 10 m de câble 1 SUBO0814 1,1 50 48 230 7,5 2850 272 536 31 G272M3V2-0814 2 SUBO9010 1,4 50 48 400 3 2850 272 536 31 G272T3V2-9010 3 SUBO0854 1,4 50 48 400 3 2850 268 536 31 G272T3V1-0854 4 SUBO0189 14,1 100 80 400 30 1450 474 891 200 G413R6V1-0189 5 SUBO3213 5 80 50 400 11 2850 395 553 77 G210R3V2-3213 6 SUBO5168 25,4 150 100 400 48,5 1460 507 1359 290 G416R6V1-5168 7 SUBO3212 5,7 80 50 400 12,5 2850 370 553 77 G210R3V1-3212 8 SUBO6001 25,4 100 80 400 48,5 1450 475 1347 280 G416R6V1-6001 9 SUBO0296 25 150 100 400 48 1450 714 1014 361 G418R3V3-0296 10 SUBO1683 7,4 80 70 400 13,8 2850 467 785 160 G211R3V1-1683 11 SUBO0295 35,7 150 100 400 65,5 1450 714 1014 361 G418R3V2-0295 12 SUBO6112 15,9 80 80 400 30 2850 343 848 190 G213R3V5-6112 13 SUBO6110 18,2 100 80 400 34 2850 343 848 190 G213R3V4-6110 14 SUBO6429 18,2 80 50 400 34 2850 444 836 191 G213R6V2-6429 15 SUBO6428 1,8 80 50 400 34 2850 444 836 191 G213R6V1-6428 16 SUBO6850 24,8 80 80 400 44 2850 503 1327 315 G216R3V1-6850 17 SUBO2628 48,2 100 80 400 86,5 2850 489 1312 400 G218R9V4-2628 18 SUBO1837 48,2 100 80 400 86,5 2850 489 1312 400 G218R9V3-1837 19 SUBO2380 48,2 100 80 400 86,5 2850 489 1313 400 G218R9V2-2380
  • 32.
    Subo polyuréthane Les Subopolyuréthane sont directement dérivées des Subo vortex. Elles sont spécialement conçues pour des eaux usées dégrillées contenant de forte concentration de particules abra- sives tel que le sable > le corps de pompes est en fonte > la volute et la turbine sont en fonte recouverte d’une couche polyuréthane hautement résistante à l’abrasion > l’étanchéité est assurée par une double garniture mécanique à bain d’huile en carbure de silicium/carbure de silicium avec joints nitrile > les moteurs électriques asynchrones, de classe H (180°C), sont prévus pour un fonctionnement en continu > elles peuvent être équipées d’un contrôle de tem- pérature par thermosonde et de sondes de détection d’eau dans le bac à huile. Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références (kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg) Subo polyuréthane livrées avec 10 m de câble 1 SUBO0382 7 80 35 400 13,2 1450 426 785 160 G411R6S1-0382 2 SUBO4331 8,2 80 35 400 15,5 2850 426 785 150 G211R3S2-4331 3 SUBO1190 8,2 80 35 400 15,5 2850 426 785 150 G211R3S1-1190 4 SUBO3523 14,6 80 35 400 26,8 2850 444 836 191 G213R3S3-3523 5 SUBO1559 15,9 80 35 400 30 2850 444 836 191 G213R3S2-1559 6 SUBO9200 15,9 80 35 400 30 2850 444 836 191 G213R3S1-9200 7 SUBO1226 18,2 80 35 400 34 2850 444 836 191 G213R6S4-1226 8 SUBO1283 18,2 80 35 400 34 2850 444 836 191 G213R6S3-1283 9 SUBO1262 18,2 80 35 400 34 2850 444 836 191 G213R6S2-1262 10 SUBO0728 18,2 80 35 400 34 2850 444 836 191 G213R6S1-0728 32 STARLINE
  • 33.
    POMPES IMMERGÉES -EAUX USÉES - électriques m 3 /h m 50102 20 30 40 60 70 80 13090 100 110 1200 15 21 27 3 9 33 39 45 51 57 63 69 Subo polyuréthane 2 1 3 4 8 5 6 7 9 10 33
  • 34.
    Subo monocanale Les Subomonocanale sont prévues pour des pompages d’eaux claires, chargées ou usées préalablement dégrillées > le corps de pompe, la volute et la turbine sont en fonte moulée > l’étanchéité est assurée par une double garniture mécanique à bain d’huile en carbure de silicium/ carbure de silicium avec joints nitrile > les moteurs électriques asynchrones, de classe d’isolation H (180°C), sont prévus pour un fonctionnement en continu > elles sont équipées d’un contrôle de température par thermosonde et de sondes de détection d’eau dans le bac à huile > certaines versions sont disponibles en ATEX Eex d II B T4 et d’autres peuvent être équipées d’une enveloppe de refroidissement. Certains modèles existent en version inox 316 ou bronze (voir page 120). Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références (kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg) Subo monocanale livrées avec 10 m de câble 1 SUBO4188 1 80 65 230 7 1450 332 538 49 G471M1M1-4188 2 SUBO3550 1,4 80 65 400 3,5 1450 332 538 49 G471T1M1-3550 3 SUBO6615 2,8 100 90 400 6,5 1450 371 550 67 G409T1M2-6615 4 SUBO5464 2,3 80 65 400 5 1450 365 519 67 G409T1M2-5464 5 SUBO0218 2,8 100 90 400 6,5 1450 371 550 67 G409T1M1-0218 6 SUBO9184 2,8 80 65 400 6,5 1450 365 519 67 G409T1M1-9184 7 SUBO2949 3,8 100 90 400 8 1450 371 616 82 G410R1M1-2949 8 SUBO0112 4,6 100 75 400 9,5 1450 500 597 110 G410R1M1-0112 9 SUBO0394 1,1 50 30 230 7,5 2850 268 454 31 G272M1M2-0394 10 SUBO9016 1,4 50 30 400 3 2850 268 454 31 G272T1M2-9016 11 SUBO5181 5,1 100 75 400 11 1450 474 808 163 G411R1M1-5181 12 SUBO0602 1,4 50 30 400 3 2850 268 454 31 G272T1M1-0602 13 SUBO9431 10,1 100 90 400 22 1450 474 891 204 G413R1M2-9431 14 SUBO9937 20,7 150 100 400 41,5 1450 673 1407 320 G416R1M2-9937 15 SUBO9232 12,1 100 90 400 27 1450 474 891 204 G413R1M1-9232 16 SUBO6379 14,1 150 100 400 30 1450 507 902 218 G413R1M3-6379 17 SUBO9710 20,7 150 100 400 41,5 1450 673 1407 320 G416R1M1-9710 34 STARLINE
  • 35.
    POMPES IMMERGÉES -EAUX USÉES - électriques 35
  • 36.
    Subo multicanaux Les Subomulticanaux ont des turbines qui possèdent de 2 à 3 canaux. Elles sont parfaites pour des pompages d’eaux chargées et usées préalablement dégrillées > le corps de pompe, la volute et la turbine sont en fonte moulée > l’étanchéité est assurée par une double garniture mécanique à bain d’huile en carbure de silicium/carbure de silicium avec joints nitrile > les moteurs électriques asynchrones, de classe d’isolation H (180°C), sont prévus pour un fonctionnement en continu > elles sont équipées d’un contrôle de température par thermosonde et de sondes de détection d’eau dans le bac à huile > certaines versions sont disponibles en ATEX Eex d II B T4 et d’autres peuvent être équipées d’une enveloppe de refroidissement. Certains modèles existent en version inox 316 et bronze (voir page 120). 36 STARLINE Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références (kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg) Subo multicanaux livrées avec 10 m de câble 1 SUBO6535 2,3 100 80 400 6 950 500 531 96 G609T2C1-6535 2 SUBO0113 2,3 100 80 400 6 950 500 597 111 G610R2C1-0113 3 SUBO7608 14,8 250 105 400 31 730 1014 1113 500 G818R3C3-7608 4 SUBO7766 21,8 250 105 400 47,5 720 1014 1113 500 G818R3C1-7766 5 SUBO6882 5,2 150 80 400 12,5 950 507 820 240 G611R2C3-6882 6 SUBO9941 15,9 200 102 400 31,5 950 783 1390 471 G616R2C3-9941 7 SUBO9952 19,8 200 102 400 39 950 783 1390 440 G616R3C3-9952 8 SUBO0110 4,6 100 80 400 9,5 1450 500 597 110 G410R2C2-0110 9 SUBO9954 23,4 250 105 400 45,5 950 978 1375 480 G616R3C4-9954 10 SUBO9945 15,9 200 102 400 31,5 950 783 1390 471 G616R2C2-9945 11 SUBO9951 19,8 200 102 400 39 950 783 1390 440 G616R3C2-9951 12 SUBO9935 15,9 150 100 400 31,5 950 673 1407 320 G616R2C2-9935 13 SUBO9950 19,8 200 102 400 39 950 783 1390 471 G616R2C1-9950 14 SUBO9884 29 250 105 400 57 950 978 1375 540 G616R3C3-9884 15 SUBO6393 32 300 140 400 60,5 950 1065 1731 1024 G620R4C4-6393 16 SUBO9953 23,4 200 102 400 45,5 950 783 1390 440 G616R3C1-9953 17 SUBO3737 7,2 100 60 400 13,5 1450 474 808 160 G411R2C2-3737 18 SUBO3976 7,2 100 80 400 13,5 1450 474 808 160 G411R2C6-3976 19 SUBO5447 7,2 100 60 400 13,5 1450 474 808 160 G411R2C1-5447 20 SUBO1791 10,1 100 80 400 22 1450 474 891 200 G413R2C2-1791 21 SUBO0482 40 250 105 400 80 950 978 1629 730 G620R3C2-0482
  • 37.
    POMPES IMMERGÉES -EAUX USÉES - électriques 37 Subo multicanaux (suite)
  • 38.
    Subo multicanaux (suite) 38 STARLINE PuissanceØ refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références (kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg) Subo multicanaux livrées avec 10 m de câble 1 SUBO9708 15,9 150 100 400 31,5 950 673 1407 320 G616R2C1-9708 2 SUBO1435 12,1 100 80 400 27 1450 474 891 200 G413R2C1-1435 3 SUBO9779 20,7 150 100 400 41,5 1450 673 1407 351 G416R2C3-9779 4 SUBO7367 25,4 150 100 400 48,5 1450 673 1407 351 G416R2C2-7367 5 SUBO9928 26,1 150 100 400 51 1450 673 1407 351 G416R2C1-9928 6 SUBO7347 26,1 150 80 400 51 1450 673 1407 355 G416R2C1-7347 7 SUBO9633 35,7 80 30 400 15,5 2850 405 767 150 G211R3C1-9633 8 SUBO9877 35,7 150 80 400 65,5 1450 675 1379 355 G418R2C1-9877 9 SUBO6179 52,1 150 60 400 92,5 1450 615 1612 550 G420R3C7-6179 10 SUBO0329 21,4 100 40 400 38,5 2850 462 1269 230 G216R3C1-0329 11 SUBO7343 86,5 150 50 400 48,2 2850 589 1305 420 G218R3C1-7343 12 SUBO5290 84,1 150 60 400 147 1450 749 1693 565 G425R3C1-5290 13 SUBO6392 40 300 140 400 80 950 1065 1731 1024 G620R4C3-6392 14 SUBO0480 40 250 105 400 80 950 978 1629 730 G620R3C1-0480 15 SUBO0629 55,8 300 140 400 108 950 1065 1812 1200 G625R4C1-0629 16 SUBO0468 46 200 100 400 83,5 1450 786 1613 665 G420R2C3-0468 17 SUBO6663 35,7 150 80 400 65,5 1450 675 1379 355 G418R2C2-6663 18 SUBO9847 35,7 150 100 400 65,5 1450 673 1377 355 G418R2C2-9847 19 SUBO0463 52 200 100 400 92,5 1450 786 1613 665 G420R2C2-0463 20 SUBO9883 35,7 150 100 400 65,5 1450 673 1377 355 G418R2C5-9883 21 SUBO0325 77,2 250 105 400 135 1450 978 1710 914 G425R2C4-0325 22 SUBO0396 52 200 100 400 92,5 1450 786 1613 665 G420R2C1-0396 23 SUBO0323 77,2 250 105 400 135 1450 978 1710 914 G425R2C3-0323 24 SUBO0230 84,1 250 105 400 147 1450 978 1710 914 G425R2C2-0230 25 SUBO5598 84,1 150 60 400 147 1450 615 1693 565 G425R3C3-5598 26 SUBO0228 84,1 250 105 400 147 1450 978 1710 914 G425R2C1-0228 27 SUBO5409 84,1 150 60 400 147 1450 749 1693 565 G425R3C2-5409
  • 39.
    POMPES IMMERGÉES -EAUX USÉES - électriques 39
  • 40.
    Subo turbine dilacératriceou triturateur Les Subo dilacératrices sont équipées de turbines multi-aubes avec, à l’aspiration, des groupes dilacérateurs en acier inoxydable 440. Elles peuvent pomper des eaux contenant des corps filamenteux, du papier ou des textiles. Certains modèles sont disponibles en ATEX Eex d II B T4. Leur HMT importante permet de les utiliser avec des canalisations de refoulement de faible diamètre ou de grande longueur. Les Subo à triturateur sont spécialement conçues pour le pompage d’eaux et de boues provenant des drainages agricoles. Robustes et compactes, elles peuvent être installées très simplement. Pour les deux gammes, le corps de pompe et la volute sont en fonte > la turbine est en acier inoxydable 420 pour la version triturateur et en fonte pour la version dilacératrice > L’étanchéité est assurée par une garniture mécanique à bain d’huile en carbure de silicium avec joints nitrile > les moteurs électriques asynchrones, de classe H (180°C), sont prévus pour un fonctionnement en continu > elles peuvent être équipées d’un contrôle de température par thermosonde. 40 Puissance Ø refoulement Ø passage Tension Intensité Vitesse Ø maxi de Hauteur de Poids Références (kW) (mm) (mm) (V) (A) rotation (tr/min) pompe (mm) pompe (mm) (kg) Subo dilacératrice livrées avec 10 m de câble 1 SUBO3219 1,1 40 6 230 7,5 2850 268 489 30 G272M3T3-3219 2 SUBO9022 1,4 40 6 400 3 2850 268 489 30 G272T3T3-9022 3 SUBO9108 1,1 40 6 230 7,5 2850 268 489 30 G272M3T2-9708 4 SUBO9019 1,4 40 6 400 3 2850 268 489 30 G272T3T2-9019 5 SUBO2052 1,4 40 6 400 3,5 2850 284 460 40 G271T6T3-2052 6 SUBO9756 1,1 40 6 230 7,5 2850 268 489 30 G272M3T1-9756 7 SUBO8128 1,4 40 6 400 3 2850 268 489 30 G272T3T1-8128 8 SUBO2051 1,4 40 6 400 3,5 2850 284 460 40 G271T6T2-2051 9 SUBO2050 2,4 40 6 400 5 2850 284 460 40 G271T6T1-2050 10 SUBO3026 1,8 40 6 230 10 2850 284 460 40 G271M6T1-3026 11 SUBO1041 3,2 40 6 400 6,5 2850 288 450 45 G209T6T2-1041 12 SUBO1042 3,2 40 6 400 6,5 2850 288 450 45 G209T6T1-1042 13 SUBO1924 4,1 40 6 400 8,5 2850 295 517 64 G210R6T3-1924 14 SUBO1923 5 40 6 400 11 2850 295 517 64 G210R6T2-1923 15 SUBO1600 5 40 6 400 11 2850 295 517 64 G210R6T1-1600 Subo triturateur livrées avec 10 m de câble 16 SUBO1180 1,8 50 25 230 10 2850 288 458 42 G272M2P1-1180 17 SUBO3256 2,4 50 21 400 5 2850 288 458 37 G272T2P1-3256 18 SUBO3785 2,4 50 21 400 5 2850 288 458 37 G272T2P1-3785 STARLINE
  • 41.
    POMPES IMMERGÉES -EAUX USÉES - électriques 41
  • 42.
    Mixo Les agitateurs submersiblesSTARLINE Mixo servent à homogénéiser les boues lourdes et liquides contenant des particules solides. Ils peuvent également mettre en suspension des dépôts pour éviter la formation de sédiments. Le corps de l’agitateur est en fonte moulée ou en acier inoxydable > l’hélice est en acier inoxydable 316 moulée > l’étanchéité est assurée par une double garniture mécanique à bain d’huile carbure de silicium/carbure de silicium avec joints nitriles > les moteurs électriques asynchrones de classe d’isolation H sont prévus pour fonctionner en continu. Ø hélice Vitesse de Nombre Puissance Débit Poussée de Inclinaison Tension Intensité Poids Références (mm) rotation (tr/min) de pales (kW) (m3/h) réaction (N) pale (°) (V) (A) (kg) Mixo livrés avec 10 m de câble MIXO16A1T 160 1380 2 0,6 216 95 9 400 3 18 MIXO16A1T MIXO20A1T 200 1370 2 1,4 334 180 15 400 3,5 30 GM20A1T MIXO20A2T 200 1370 2 1,4 334 180 15 400 3,5 30 GM20A2T MIXO37B1T 370 690 3 1,6 864 385 9 400 4,0 58 GM37B1T MIXO19B1T 190 1480 1,7 2,0 468 275 17 400 6,5 40 GM19B1T MIXO30A1T 300 930 2 2,0 684 300 9 400 6 44 GM30A1T MIXO40B1T 400 705 3 2,1 936 420 9 400 10 114 GM40B1T MIXO30B2T 300 950 3 2,5 756 320 9 400 8,5 57 GM30B2T MIXO40B2T 400 705 3 3,3 1224 650 14 400 10 114 GM40B2T MIXO40B3T 400 705 3 4,3 1332 780 19 400 10 114 GM40B3T MIXO60B1T 400 470 3 5,1 2268 1040 9 400 25 250 GM60B1T MIXO60B2T 600 470 3 7,0 2484 1500 12 400 25 250 GM60B2T MIXO60B3T 600 470 3 9,3 2772 1850 15 400 25 250 GM60B3T 42 AGITATEURS STARLINE
  • 43.
    POMPES IMMERGÉES -EAUX USÉES - électriques Aéro Les aérateurs STARLINE Aéro servent à aérer les boues actives dans les stations d’épuration. Leur conception s’appuie sur la gamme des pompes Subo > grâce au pouvoir d’aspiration de la pompe, une cheminé connecté à celle-ci, permet d’amener l’air au contact du fluide. Cet air est mélangé au fluide avec les turbulences générées par le profil spécifique des tubes de refoulement. Ils sont situés tout autour de la partie inférieure de la pompe. Voir courbes au dos. *sur demande 43 Puissance Intensité Tension Vitesse de rotation Orifice Ø aérateur Hauteur Poids Références (kW) (A) (V) (tr/min) d’aspiration (mm) (mm) (kg) Aéro livrés avec 10 m de câble 1 AERO15 1,5 3,5 400 1380 32 390 615 62 AJ10G408T15KA 2 AERO30 2,8 6,5 400 1400 32 390 615 62 AJ10G409T30KA 3 AERO40 3,8 8 400 1430 80 730 895 155 AJ30G410R140MA 4 AERO55 5,1 11 400 1360 80 730 895 155 AJ30G411R55MA 5 AERO75 7,2 13,5 400 1410 80 741 952 180 AJ75G411R75MA 6 AERO95 10,1 22 400 1430 80 741 952 180 AJ75G413R95MA 7 AERO110 12,1 27 400 1430 100 741 945 250 AJ100G413R110PA 8 AERO150 14,1 30 400 1400 100 741 945 250 AJ100G413R150PA 9 AERO180 20 38 400 1430 100 1050 980 392 AJ180G418R180PA 10 AERO220 25 48 400 1430 100 1050 1100 392 AJ180G418R220PA 11 AERO300 35,7 65,5 400 1460 125 1170 1100 443 AJ300G418R300PA 12 AERO370 35,7 65,5 400 1460 125 1170 1350 443 AJ300G418R370RA 13 AERO370 35,7 65,5 400 1460 150 1190 1350 470 AJ400G418R370RA 14 AERO440 46 83,5 400 1470 150 1190 1350 470 AJ400G420R440SA 15 AERO440 46 83,5 400 1470 150 1208 1350 693 AJ500G420R440SA 16 AERO550 52,1 92,5 400 1465 150 1208 1350 693 AJ500G420R550SA AERO800* 84,2 147 400 1475 200 - - - AJ800G425R800SA AÉRATEURS STARLINE
  • 44.
    44 Aéro (suite) AÉRATEURS STARLINE m kg/h 10,5 23 4 7 85 60 20 5 40 60 Aéro 21 3 4 5 6 7 8 109 11 12 1413 15 16
  • 45.
    POMPES IMMERGÉES -EAUX USÉES - électriques Aéro light Les aérateurs STARLINE Aéro light sont conçus pour l’oxygénation de produits fluides dans l’industrie. Ils sont particulièrement adaptés pour l’optimisation de procédés d’oxydation, de neutralisation de CO2 ou encore dans la réduction de formation de mousse. Elles sont équipées, au refoulement, d’un système venturi : le passage du fluide créé une aspiration d’air dans une cheminée. Cet air est alors en contact avec le fluide et l’échange oxygène/fluide est effectué grâce aux turbulences générées par le profil du tuyau de refoulement. 45 Puissance Intensité Tension Vitesse de rotation Type Orifice Dimensions Poids Références (kW) (A) (V) (tr/min) de turbine d’aspiration L x H x l (mm) (kg) Aéro light livrés avec 10 m de câble 1 Aérolight 128 2,8 6,5 400 1450 Monocanal DN80 1479 x 6071 x 400 105 OJ128-80 2 Aérolight 146 4,6 9,5 400 1450 Multicanaux DN80 1579 x 6099 x 500 152 OJ146-100 3 Aérolight 172 7,2 13,5 400 1450 Multicanaux DN100 1558 x 6108 x 500 180 OJ172-100 4 Aérolight 1120 12 27 400 1450 Multicanaux DN100 1558 x 6108 x 500 240 OJ1120-100 5 Aérolight 1148 14,8 30 400 1450 Monocanal DN150 2153 x 6090 x 500 320 OJ1148-150 6 Aérolight 2198 19,8 39 400 950 Multicanaux DN200 2895 x 5796 x 1319 560 OJ2198-200 7 Aérolight 2290 29 57 400 950 Multicanaux DN200 3060 x 5776 x 1411 560 OJ2290-200 8 Aérolight 3400 40 80 400 950 Multicanaux DN200 3263 x 5611 x 2287 720 OJ3400-250 AÉRATEURS STARLINE
  • 46.
    46 Les pompes HIDROSTALpossèdent un rendement exceptionnel, souvent supérieur de 50 % à celui d’une pompe centrifuge classique. Leur secret se cache dans leur turbine. Il en existe 500 versions différentes pour couvrir un maximum d’applications. Avec leur grand diamètre de passage et leur fort pouvoir d’aspiration dû à la géométrie unique de leur turbine, les Hidrostal sont quasiment «imbouchables». Elles pompent des liquides chargés en solides volumineux et filamenteux et des fluides visqueux. Elles sont disponibles en différentes fonderies. De nombreuses versions sont certifiées Atex. RELEVAGE HIDROSTAL Turbine Type Application Exemples Turbine fermée Transport de solides Produits alimentaires : fragiles et volumineux fruits, légumes, poissons... Turbine moyenne Transport de Céréales et flocons et basse pression particules solides en suspensions, eaux d’égouts, déchets d’abattoir... Turbine moyenne Pompage d’eaux Textile, sacs Pression avec contenant des plastiques, fibres réglage du cône fibres et particules artificielles (nylon…) sables, d’aspiration abrasives fines de boues... Turbine haute Liquides fortement pression avec Produits très chargés en sables et graviers, réglage des pièces abrasifs copeaux de fraisage, d’usure d’usinage...
  • 47.
    POMPES IMMERGÉES -EAUX USÉES - électriques 47 Pompes immersibles ou fosse sèche Toutes les pompes submersibles sont disponibles en versions immersibles équipées d’un moteur à bain d’huile capable de fonctionner immergées ou en surface. Ces pompes (submersibles et immersibles) peuvent être immergées jusqu’à 30 mètres. Certains modèles peuvent fonctionner jusqu’à 200 mètres. Pompes à hélice La géométrie inédite des turbines Hidrostal est idéale pour un refou- lement axial avec de très gros débits. Les pompes à hélice sont particulièrement adaptées pour les stations d’eaux pluviales grande capacité et l’irrigation. Pompes sur pied d’assise Toutes les pompes Hidrostal sont disponibles en installation sur pied d’assise pour fonctionner dans des stations de refoulement, de relevage d’eaux usées ou pluviales. Accessoires : pieds d’assise, glissières, barres de guidage. Système Flywheel Certains modèles peuvent être équipés du système Flywheel : un volant d’inertie installé sur l’axe du rotor. Il permet de lisser les variations brutales de débits et de préserver l’installation en réduisant les risques de coup de bélier. Une gamme complète
  • 48.
    48 Applications Puissance max Débitmax HMT max Vitesse de Ø de refoulement Ø d’aspiration (kW) (m3/h) (m) rotation (tr/min) (mm) (mm) HIDROSTAL livrées avec 10 m de câble 1 BO2Q 3 68 21 2890 50 50 2 C03Q/C080 8 155 29 2890 80 80 3 D04Q/D100 35 306 49 2900 100 100 4 E05Q/E125 60 504 70 2970 125 125 5 E08Q/E200 22 648 75 2900 200 200 6 F4K 14 468 36 1460 100 100 7 F6K 45 702 29 1460 150 150 8 F10K 40 1044 24 1460 250 250 9 H5K 75 702 55 1460 125 125 10 H8K 120 1332 50 1480 200 200 11 H12K 120 2160 34 1480 300 300 12 I10K 250 1440 65 1460 250 250 13 I16K 250 3240 24 970 400 400 14 L8K 200 1800 55 970 200 200 15 L12K 200 3240 40 970 300 300 16 L20K 250 5040 34 970 500 500 RELEVAGE HIDROSTAL Pompe immergeable fonctionnant le moteur dénoyé. Pompes fonctionnant dénoyées pour eaux pluviales.
  • 49.
    POMPES IMMERGÉES -EAUX USÉES - électriques 49 HIDROSTAL Pompes pour eaux usées en version fosse sèche. Pompe équipée d’une aspiration spécifique pour fonctionner à sec
  • 50.
    50 Présent dans plusde 100 pays, le constructeur Suédois GRNDEX, leader mondial des pompes submersibles, a développé depuis 1960 une gamme complète de pompes légères et maniables devenues les pompes d’intervention par excellence. Proline La gamme Proline est conçue pour les applications les plus sévères, eaux chargées, boues, eaux d’égouts… Ses points forts > gamme homogène et puissance (jusqu’à 90 kW). > un système de refroidissement exclusif pour assurer un fonctionnement 24h/24, même à sec > une protection totale du moteur (SMART) avec une garantie de 2 ans. > une conception hydraulique innovante permettant performance, rendement amélioré de 20 % et résistance à l’usure accrue de 300 %. EAUX CHARGÉES BOUES ET DÉCHETS, TURBINE VORTEX DRAINAGE GRINDEX Clapet de ventilation. Permet une circulation d’air autour du moteur en cas de fonctionnement à sec. Système SMART. Assure la protection de la pompe. Enveloppe extérieure en acier inoxydable 304. Orifice d’accès extérieur à la chambre d’huile. Facilite la vidange. Chambre d’inspection. Permet de déceler d’éven- tuelles fuites d’huile sans démontage de la pompe. Double garniture méca- nique pré-assemblée. Facilite le montage. Système de réduction d’usure des joints. Vis de réglage unique.* Permet de régler simplement et avec précision la position de la turbine. Profil inédit* permettant la réduction de l’usure de la turbine et de la plaque d’usure. Absorbeur caoutchouc.* Augmente la résistance aux chocs. Couvercle d’inspection. Facilite l’accès au système SMART. Turbine vortex.** En fonte blanche alliée au chrome. Jupe en polyuréthane, compacte** 5 3 1 4 2 7 13 12 6 11 10 9 8 * uniquement pompes eaux chargées. ** uniquement pompes à boues.
  • 51.
    POMPES IMMERGÉES -EAUX CHARGÉES - électriques Primaline La gamme Primaline est parfaite pour des utilisations plus lé- gères. Economique, compacte mais fidèle au caractère inno- vant de Grindex. Solid > avec ses 15 kg, elle est la seule pompe d’interven- tion capable de véhiculer boues, graviers et sables avec un passage de 38 mm pour un débit maxi de 23 m3/h. Micro et Macro > poids plume, mais performances remar- quables. Idéales pour le pompage d’eaux chargées dans des lieux peu accessibles. Collier d’assèchement Coude fileté FlotteurAnode Micro Macro Solid Accessoires Proline 51 SYSTÈME DE PROTECTION MOTEUR BREVETÉ «SMART» ROTASENS Pour garantir un sens de rotation correct. Ce dispositif permet à la pompe de ne démarrer que si l’ordre des phases est correct. SONDE DE TEMPÉRATURE Pour contrôler les surchauffes. Une thermosonde dans chacun des enroulements du stator coupe automati- quement l’alimentation dès que la température du moteur dépasse 130°C. CONTRÔLEUR DE PHASES Pour détecter les ruptures de phases. Ce contrôleur arrête ou interdit le fonctionnement de la pompe en cas de rupture ou d’absence de phase. > chemise, carter, arbre moteur et visserie en acier inoxydable > soupape de sécurité pour fonctionnement à sec > protection contre la surchauffe du moteur > isolation du moteur classe F (155°C) > double garniture mécanique lubrifiée > diffuseur et turbine en polyuréthane résistant à l’abrasion > température maxi du liquide pompé 35°C et pH 3 à 9
  • 52.
    Proline (drainage) Les Prolinesont équipées de turbines fermées, de diffuseurs en fonte au chrome et de visserie en acier inoxydable 304. Le bac à huile est directement accessible pour les diagnostics réguliers, le câble est protégé contre l’arrachement, le coude de refoulement est orientable. Elles peuvent travailler à sec, elles sont légères et peu encombrantes. Elles disposent d’ac- cessoires spécifiques comme un fond de couplage pour doubler la hauteur de relevage, un col- lier d’assèchement complet pour pomper au plus bas, des anodes pour un fonctionnement en eau de mer, un coffret inverseur et une régulation automatique. Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg) Proline drainage livrées avec 20 m de câble 1 MINEX lite 230 0,85 5,1 2800 50 7,5 195 570 21 81011710021 2 3 MINEX Mono/Tri 230/400 1,3/1,2 7,2/2,7 2800 50 7,5 195 655 21 81011710011/01 4 5 MINETTE Mono/Tri 230/400 1,5/2,2 8,4/4,7 2800 75 9 240 686 32 81021710011/01 6 7 TUBO N/H 400 2,9 6,3 2800 fileté 3”/2” 8 185 715/660 28/31 81120100013/11 8 9 MINOR N/H 400 3,7 7,3 2800 100/75 10 286 793 52 81031800001/07 10 11 MAJOR N/H 400 5,6 11 2900 100/75 10 286 793 54 81041800001/07 12 MASTER N 400 10 19 2900 150 12 346 832 80 81051810003 13 MASTER H 400 10 19 2900 100 12 346 832 80 81051810007 14 MASTER SH 400 8 16 2800 75 8,5 310 720 60 81051800001 52 GRINDEX
  • 53.
    Tension Puissance IntensitéVitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg) Proline drainage livrées sans câble 1 MATADOR N 400 18 32 2900 150 12 395 954 143 81061800003 2 MATADOR H 400 18 32 2900 100 12 395 954 143 81061800007 3 MAXI N 400 33 62 2900 200 12 510 1345 285 81070100001 4 MAXI H 400 33 62 2900 100 12 510 1360 285 81070100006 5 MAXI L 400 34 64 1450 200 12 510 1345 285 81070100016 6 MAGNUM N 400 53 117 2900 200 12 740 1475 550 81080100005 7 MAGNUM H 400 53 98 2900 150 12 740 1475 550 81080100003 8 MAGNUM L 400 53 117 1450 250 12 740 1475 550 81080100006 9 MÉGA N 400 90 149 2965 150 10 770 1180 985 81244000005 10 MÉGA H 400 90 149 2965 100 10 815 1250 985 81244000006 POMPES IMMERGÉES - EAUX CHARGÉES - électriques 53
  • 54.
    Proline (vortex) Ces pompessont du type «vortex». L’effet vortex limite le contact entre turbine et liquide pompé, réduit l’usure et permet un grand diamètre de passage sans bouchage. Cette gamme d’intervention est idéale pour pomper des liquides chargés, des boues, de la bentonite et des eaux d’égouts. L’association turbine fonte au chrome et diffuseurs polyuréthane est le gage de qualité Grindex qui a été un précurseur dans la conception de ce genre de pompes. Tension Puissance Intensité Vitesse de Ø refoulement Ø passage Ø maxi de Hauteur de Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg) Proline vortex livrées avec 20 m de câble 1 SALVADOR Mono 230 1,5 8,4 2800 75 50 375 766 34 81092800009 2 SALVADOR Tri 400 2,2 4,7 2800 75 50 375 766 34 81092800001 3 SENIOR 400 4,1 9 1480 100 80 480 879 57 81102800001 4 SANDY N 400 5,6 11 2890 75 46 452 879 57 81112800001 5 SANDY H 400 5,6 19 2890 75 46 452 879 57 81112800005 54 GRINDEX
  • 55.
    POMPES IMMERGÉES -EAUX CHARGÉES - électriques Primaline Les pompes Micro et Macro sont idéales pour le pompage d’eaux légèrement chargées. La pompe Solid est la seule pompe d’intervention capable de véhiculer des boues, du sable et des graviers. Les diffuseurs et la turbine sont en polyuréthane résistant à l’abrasion. La chemise, le carter, l’arbre et la visserie sont en acier inoxydable. L’étanchéité est assurée par une double garniture mécanique lubrifiée. Toujours la signature Grindex pour des pompes destinées à un usage non intensif. Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg) manuelle/auto Primaline livrées avec 10 m de câble 1 SOLID 230 0,9 5,2 2800 50 38 280 510 15 81232800001/03 2 MICRO 230 0,6 2,7 2760 50 11 x 5 185 400 10 81212000001/06 3 MACRO 230 0,9 4,2 2800 50 11 x 5 185 430 12,5 81222100001/03 55
  • 56.
    56 Les pompes japonaisesTOYO sont conçues pour travailler dans des conditions très difficiles et sur des appli- cations spécifiques > extraction de sables et granulats, tranchées sous-marine pour pose de câbles, agitation de bassins, nettoyage de berges et d’étangs, galeries et souterrains, dragage et dévasage en mer et rivière, pompage de bentonite et travaux de tunnelier, pompage d’eaux chargées… DRAGAGE - EXTRACTION TOYO < Galeries et souterrains Grâce à leur encombrement réduit et à leur che- mise de refroidissement, les pompes de la gamme ET peuvent travailler en succion dans les endroits les plus inaccessibles. < Agitation Agitation de bassins de rétention, de préparation de bentonite ou d’unités pour le traitement des eaux. V Extraction de sables et granulats Avec barges à échelle ou par élingues permettant d’atteindre des profondeurs de plusieurs centaines de mètres. Diamètre maximum de passage des solides : 120 mm. > Nettoyage de berges, d’étangs... En version hydraulique, les TOYO peuvent être accouplées à des pelles sur chenilles, per- mettant les travaux sous-marins télécommandés ou aériens pour le nettoyage de berges, d’étangs, de lacs, de lagunes, pour la vidange de bacs de rétention…
  • 57.
    POMPES IMMERGÉES -EAUX CHARGÉES - électriques-hydrauliques Les “plus” TOYO 57 La turbine Semi-ouverte ou fermée selon les modèles, elle est réa- lisée en fonte alliée à 25% de chrome (dureté 600 HB), ce qui lui confère une excellente résistance à l’érosion et à l’abrasion. Sa forme est particulièrement adaptée au pompage de matières solides à fortes concentrations. L’agitateur En fonte alliée à 25% de chrome, il constitue à la fois l’originalité et la particularité des pompes TOYO. Maintes fois copié depuis la conception des premiers modèles en 1948, il n’a encore jamais été égalé. Il met en suspension les matières solides et favorise leur pompage, en continu, avec des concentrations élevées. Les joints d’étanchéité Une garniture mécanique double en carbure de silicium sur toutes les séries GR, ET, VH et VHA et une série com- posite de joints à lèvre sur la série DP et ses dérivés, ga- rantissent une parfaite étanchéité dans les conditions d’utilisation les plus rudes. Les plaques d’usure Chaque pompe est pourvue d’une ou deux plaques d’usure en fonte alliée à 25% de chrome, permettant d’optimiser son rendement hydraulique par le réglage du jeu entre le dessus et le dessous de la turbine. Cette su- jétion diminue les pertes énergétiques dues à la recir- culation du fluide dans le corps de pompe et simplifie les opérations de maintenance sur la machine. 2 1 1 2 3 4 3 4
  • 58.
    GR et ET Lespompes submersibles GR constituent la gamme économique des TOYO. Elles ont une puissance de 2,2 kW à 22 kW. Le moteur peut, dans certaines conditions, être dénoyé. Elles véhiculent des liquides d’un pH entre 4 et 9,5. Les pompes submersibles ET ont une puissance de 0,75 kW à 15 kW. Grâce à l’écoulement axial du liquide pompé, elles peuvent travailler non immergées. Avec leur encombrement réduit, elles peuvent travailler dans les endroits les plus inaccessibles. Elles pompent des fluides d’un pH entre 4 et 9,5. Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg) TOYO GR 1 GR3 400 2,2 5,5 1425 80 22 395 673 115 GR3-2 2 GR5 400 3,7 8,5 1445 80 22 395 738 135 GR5-2 3 GR7,5 400 5,5 11 1425 100 25 425 758 145 GR7,5-2 4 GR10-100 400 7,5 15 1435 100 35 500 843 180 GR10-100-2 5 GR10 400 7,5 15 1500 150 35 500 843 180 GR10-2 6 GR15 400 11 23 1500 100 30 550 800 300 GR15-2 7 GR15H 400 11 23 1500 100 25 550 800 300 GR15H-2 8 GR30 400 22 44 1420 100 30 630 1100 440 GR30-2 9 GR30B 400 22 44 1420 150 40 630 1100 440 GR30B-2 m 3 /h m 150 180 210 240 270306 60 90 120 300 330 360 3900 2 10 20 30 2 3 5 6 7 9 8 1 4 58 TOYO
  • 59.
    Tension Puissance IntensitéVitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg) TOYO ET 1 ET1 400 0,75 2,6 1415 50 10 310 658 90 ET1-2 2 ET2 400 1,5 4,2 1430 50 10 310 688 90 ET2-2 3 ET3 400 2,2 5 1430 80 20 360 798 145 ET3-2 4 ET5 400 3,7 8,3 1430 80 20 360 818 180 ET5-2 5 ET7,5 400 5,5 11,8 1430 80 25 440 863 195 ET7,5-2 6 ET7,5B 400 5,5 11,8 1430 100 25 440 863 195 ET7,5B-2 7 ET10 400 7,5 19,5 1445 100 25/14 440 923 215 ET10-2 8 ET10H 400 7,5 19,5 1445 100 25/14 450 923 225 ET10H-2 9 ET15 400 11 27 1445 100 30 470 1013 300 ET15-2 10 ET15B 400 11 27 1445 150 30 470 1043 300 ET15B-2 11 ET20 400 15 34 1445 100 30 470 1078 320 ET20-2 12 ET20B 400 15 34 1445 150 30 470 1108 320 ET20B-2 POMPES IMMERGÉES - EAUX CHARGÉES - électriques-hydrauliques m 3 /h m 9075 105 120 135 1503 30 4515 60 165 1800 5 1 10 15 20 25 5 76 9 10 11 12 8 4 1 2 3 59
  • 60.
    60 DP, DPE Les pompesimmergées DP ont une puissance de 2,2 kW à 110 kW. Elles acceptent des particules pouvant aller jusqu’à 120 mm de diamètre. Elles sont équipées de deux plaques d’usure, dont une réglable, permettant de rattraper l’usure et de conserver leurs performances. Certaines pompes DP existent en version DPE sur pied d’assise. Elles peuvent pomper des fluides d’un pH entre 4 et 9,5. Équipées de dispositifs d’équipression, elles peuvent être immer- gées jusqu’à 120 m. Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg) TOYO DP/DPE 1 DP3-DPE3 400 2,2 5 1430 80 20 676 785 145 DP3-2 2 DP5-DPE5 400 3,7 8,3 1430 80 20 676 840 165 DP5-2 3 DP7,5-DPE7,5 400 5,5 11,8 1445 80 25 711 850 195 DP7,5-2 4 DP7,5B-DPE7,5B 400 5,5 11,8 1445 100 25 801 850 195 DP7,5B-2 5 DP10-DPE10 400 7,5 16,3 1445 100 25 801 890 215 DP10-2 6 DP10H-DPE10H 400 7,5 16,3 1445 100 14 861 890 225 DP10H-2 7 DP15-DPE15 400 11 24-28 960 100 35 750 1295 470 DP15-2 8 DP15B-DPE15B 400 11 24-28 960 150 60 840 1295 510 DP15B-2 9 DP20-DPE20 400 15 32-38 970 100 35 825 1310 550 DP20-6 10 DP20B-DPE20B 400 15 32-38 970 150 60 840 1310 540 DP20B-6 11 DP30-DPE30 400 22 46-55 975 100 35 910 1390 750 DP30-6 12 DP30B-DPE30B 400 22 46-55 975 150 60 950 1390 730 DP30B-6 13 DP40B-DPE40B 400 30 69 970 200 40 1010 1390 750 DP40B-6 14 DP50-DPE50 400 37 90 980 150 60 1020 1575 950 DP50-6 15 DP50B-DPE50B 400 37 90 980 200 60 1065 1575 970 DP50B-6 16 DP50BL 400 37 90 980 250 100 1350 1650 1150 DP50BL-6 17 DP50H-DPE50B 400 37 90 980 150 40 1095 1580 1050 DP50H-6 18 DP50S 400 37 95 1500 100 35 825 1420 730 DP50S-6 19 DP75B-DPE75B 400 55 139 975 200 40 1145 1670 1120 DP75B-6 20 DP100BL 400 75 180 740 200 60 1570 1875 2300 DP100B-3 21 DP100B 400 75 180 740 250 100 1645 2058 2700 DP100BL-3 22 DP150 400 110 258 590 200 120 1610 2734 3500 DP150-2 23 DP150BL 400 110 258 590 250 120 1695 2734 3500 DP10BL-2 24 DP150L 400 110 258 590 200 120 1610 2734 3500 DP150L-2 TOYO
  • 61.
    POMPES IMMERGÉES -EAUX CHARGÉES - électriques-hydrauliques 61 m 3 /h m TOYO DP/DPE 300 375 450 525 675 750 825 97575 150 22515 9006000 10 2 20 30 40 50 2 3 4 5 7 8 9 10 11 12 16 19 17 23 18 22 21 20 24 13 15 14 6 1
  • 62.
    62 m 3 /h m 200 250 3003501005010 150 600 650400 450 500 5500 10 2 20 30 40 1 3 2 4 7 5 8 6 DPH Les pompes submersibles DPH sont des variantes des DP avec un entraînement hydraulique. Elles offrent les mêmes caractéristiques mais leur puissance peut aller jusqu’à 300 kW. Le moteur hydraulique est à pistons rotatifs de marque VOLVO jusqu’à 50 cv et REXROTH au- dessus. Grâce à leur variation de vitesse, elles sont particulièrement adaptées à l’extraction de sables et de granulats avec de grandes longueurs de tuyaux. Puissance Débit Hauteur mano Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références max (kW) optimum (m3/h) max (m) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg) TOYO DPH 1 DPH15 18,5 120 21 1150 100 35 750 1087 360 DPH15-2 2 DPH15B 18,5 228 11 1150 150 60 840 1087 380 DPH15B-2 3 DPH20 25,5 108 28 1150 100 35 825 1104 385 DPH20-2 4 DPH20B 25,5 264 14 1150 150 60 840 1104 405 DPH20B-2 5 DPH30 38 108 42 1150 100 35 910 1165 590 DPH30-2 6 DPH30B 38 252 21 1150 150 60 955 1165 570 DPH30B-2 7 DPH40B 47 432 17 1150 200 40 1010 1189 580 DPH40B-2 8 DPH50 59 228 35 1150 150 60 1020 1274 660 DPH50-2 TOYO
  • 63.
    POMPES IMMERGÉES -EAUX CHARGÉES - électriques-hydrauliques 63 m 3 /h m 300 375 450 52575 150 22515 900 975600 675 8257500 10 2 20 30 40 50 60 1 5 6 8 7 43 2 Puissance Débit Hauteur mano Vitesse de Ø refoulement Crépinage Ø maxi de Hauteur de Poids Références max (kW) optimum (m3/h) max (m) rotation (tr/min) (mm) (mm) pompe (mm) pompe (mm) (kg) TOYO DPH 1 DPH50B 59 432 21 1150 200 60 1065 1274 680 DPH50B-2 2 DPH50BL 59 864 7 1150 250 60 1350 1349 930 DPH50BL-2 3 DPH50H 59 223 38 1150 150 40 1095 1279 950 DPH50H-2 4 DPH100B 129 428 42 880 200 60 1570 1645 1800 DPH100B-2 5 DPH100BL 129 856 21 880 250 100 1645 1993 2200 DPH100BL-2 6 DPH300 220 487 62 750 200 120 1610 2270 2900 DPH300-2 7 DPH300L 220 600 46 750 250 120 1610 2330 2900 DPH300L-2 8 DPH300B 220 900 34 750 300 120 1695 2330 2940 DPH300B-2
  • 64.
    64 VH Les pompes électriquesmonobloc VH peuvent travailler immergées ou en surface. Elles peuvent également être installées aussi bien à l’horizontale (version HCF) qu’à la verticale (version VCS). Elles ont une puissance de 2,2 kW à 37 kW. Elles acceptent des particules pouvant aller jusqu’à 80 mm de diamètre. Le liquide pompé peut être d’un pH entre 4 et 9,5. Tension Puissance Intensité Vitesse de Ø refoulement Ø passage Pompe HCF Pompe VCS Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) (mm) L x Ø (mm) H x Ø (mm) (kg) TOYO VH 1 VH2 400 1,5 3 1400 50 20 x 16 661 x 360 594 x 360 110 VH2HCF-VH2VCS 2 VH3 400 2,2 4,4 1465 80 30 x 25 700 x 420 676 x 420 120 VH3HCF-VH3VCS 3 VH5 400 3,7 7,3 1465 80 30 x 25 720 x 420 695 x 420 130 VH5HCF-VH5VCS 4 VH7,5 400 5,5 11 1450 100 60 x 30 817 x 465 792 x 465 165 VH7,5HCF-VH7,5VCS 5 VH10 400 7,5 15,3 1450 100 60 x 30 871 x 465 846 x 465 180 VH10HCF-VH10VCS 6 VHG15 400 11 23 1480 100 60 x 50 1055 x 544 995 x 544 320 VHG15HCF-VHG1510VCS 7 VHG15B 400 11 22 1480 150 60 x 45 1055 x 544 995 x 544 320 VHG15BHCF-VHG15BVCS 8 VHG20 400 15 28 1480 100 60 x 45 1124 x 544 1064 x 544 340 VHG20HCF-VHG20VCS 9 VHG20B 400 15 28 1480 150 60 x 45 1024 x 544 1064 x 544 330 VHG20BHCF-VHG20BVCS 10 VHG30 400 22 40,5 1470 100 70 x 45 1234 x 636 1252 x 636 440 VHG30HCF-VHG30VCS 11 VHG30B 400 22 40,5 1480 100 80 x 45 1234 x 634 1252 x 634 420 VHG30BHCF-VHG30BVCS 12 VH15H 400 11 22 1480 150 25 x 20 989 x 524 935 x 524 300 VH15HHCF-VH15HVCS 13 VH20H 400 15 28 1480 80 25 x 20 1058 x 524 1004 x 524 320 VH20HHCF-VH20HVCS 14 VH30H 400 22 40,5 1470 100 25 x 20 1143 x 564 1089 x 564 400 VH30HHCF-VH30HVCS 15 VH7,5HU 400 5,5 11 1480 50 30 x 25 807 x 465 782 x 465 165 VH7,5HUHCF-VH7,5HUVCS 16 VH15HU 400 11 22 1480 80 50 x 25 1049 x 534 - 300 VH15HUHCF-VH15HUVCS 17 VH20HU 400 15 28 1480 80 50 x 25 1118 x 534 - 320 VH20HUHCF-VH20HUVCS TOYO
  • 65.
    POMPES IMMERGÉES -EAUX CHARGÉES - électriques-hydrauliques 65
  • 66.
    66 VHA Les pompes électriquesmonobloc VHA sont des pompes «mélangeuses» avec volutes à 3 sorties. Elles sont conçues pour fonctionner immergées ou en surface. Elles ont une puissance de 2,2 kW à 37 kW. Elles acceptent des particules de diamètre allant jusqu’à 80 mm. Le pH du fluide pompé peut être de 4 à 9,5. Une version spéciale permet le mélange de poudre et de liquide pour la fabrication de bentonite par exemple. Elles peuvent également être installées aussi bien à l’horizontale (version HCF) qu’à la verticale (version VCS). Tension Puissance Intensité Vitesse de Ø refoulement Ø passage Pompe HCF Pompe VCS Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) (mm) L x Ø (mm) H x Ø (mm) (kg) TOYO VHA 1 VHA3 400 2,2 4,4 1465 50 25x25 700 x 584 676 x 862 130 VHA3HCF-VHA3VCS 2 VHA5 400 3,7 7,3 1460 50 25x25 720 x 584 696 x 862 140 VHA5HCF-VHA5VCS 3 VHA7,5 400 5,5 11 1480 80 30x30 817 x 676 792 x 1054 185 VHA7,5HCF-VHA7,5VCS 4 VHA10 400 7,5 14,5 1450 80 30x30 871 x 676 846 x 1054 200 VHA10HCF-VHA10VCS 5 VHA15B 400 11 22 1480 100 60x45 1040 x 761 995 x 1213 330 VHA15BHCF-VHA15BVCS 6 VHA20B 400 15 28 1480 100 60x45 1109 x 761 1064 x 1213 350 VHA20BHCF-VHA20BVCS 7 VHA30B 400 22 40,5 1480 125 80x45 1218 x 839 1252 x 1370 450 VHA30BHCF-VHA30BVCS TOYO
  • 67.
    DPH DPE POMPES IMMERGÉES -EAUX CHARGÉES - électriques-hydrauliques 67 VH VHA GR ET
  • 68.
    68 Eaux légèrement chargées Eauxusées Eaux chargées Eaux très chargées Eaux claires Électriques Surpression p. 70-71 STARLINE Boosto Centrifuge Verticale p. 72-73 STARLINE Presso Centrifuge Horizontale p. 74 -75 STARLINE Circulo Thermiques Surpression p. 76-77 STARLINE Libero MC Thermiques Drainage p. 78 STARLINE Libero TH Électriques Relevage p. 80 à 87 ou thermiques STARLINE Betsy HIDROSTAL Électriques Drainage p. 88 à 103 ou thermiques VARISCO J S DUO GODWIN HL Électriques Dragage / Extraction p. 104 à 107 METSO HM - HR 1304 400 6 m3 /h m 40010 100 6 m3 /h m 1103 330 45 m3 /h m 36070 200 25 m3 /h m 5030 30 25 m3 /h m 1200100 50 8 m3 /h m 120030 70 15 m3 /h m 300010 190 5 m3 /h m 300030 110 10 m3 /h m 50001,5 90 3 m3 /h m
  • 69.
    SÉRIE S :POMPES DE SURFACE 69
  • 70.
    Boosto Les unités desurpression Boosto fonctionnent sur des ins- tallations de bâtiments domestiques ou collectifs (bureaux, hôtels, hôpitaux…). Elles permettent d’alimenter toutes les arrivées d’eaux : robinets, toilettes, douches… Elles peuvent également être utilisées pour l’arrosage ou les réseaux in- cendies. Grâce à la certification ACS, elles conviennent par- faitement pour l’adduction d’eau potable. SURPRESSION STARLINE 70 DP-Control et Mega-Control Les unités de surpression Boosto sont équipées de coffrets DP-CONTROL ou MEGA-CONTROL. Ils sont spécialement conçus pour la régulation de surpresseur à partir de capteurs analogiques qui, contrairement aux capteurs tout ou rien, admettent une précision accrue dans le maintien des pressions et débits. Ces coffrets sont le résultat d’une évolution continue depuis les années 1990 où les premiers modèles furent livrés.
  • 71.
    POMPES DE SURFACE- EAUX CLAIRES - électriques Boosto Les Boosto SR composent l’entrée de gamme. Chaque unité est déjà très bien équipée : 2 à 3 pompes, un collecteur d’aspiration, un collecteur de refoulement, un manomètre, un vacuomètre, un transmetteur de pression analogique, une sécurité manque d’eau, un coffret de contrôle DP-CONTROL et un réservoir de faible capacité (anti coup de bélier). Le coffret DP-CONTROL est muni d’un système de régulation innovant. Il est basé sur la lecture d’une pression analogique (4-20 mA) avec une temporisation et une permutation automatique des pompes. Il limite le nombre de démarrages horaire de celles-ci. Le réglage de la pression à maintenir se fait en quelques secondes grâce à l’unique bouton situé en façade du coffret. Il est possible d’accéder à des réglages plus complexes à partir d’un ordinateur portable pour modifier le nombre de démarrages horaire, le fonctionnement glo- bal (1 pompe + 1 secours ou 2 pompes), l’hystérésis… Les Boosto HR sont directement dérivées des Boosto SR. La différence principale réside dans la présence d’un réservoir de grande capacité. Il permet une réduction de près de 60% de la consommation d’énergie grâce à une diminution significative du temps de fonctionnement de chaque pompe. Ce moindre temps de fonctionnement augmente la fiabilité des pompes. Les Boosto FR sont équipées d’un variateur de fréquence. Grâce à lui, la vitesse de rotation des pompes varie automatiquement pour maintenir avec précision la pression requise. Le coffret de contrôle est un MEGA-CONTROL, une version plus élaborée du DP-CONTROL. Le paramétrage est beaucoup plus complet, il peut, entre autres, permettre de détecter une fuite sur le réseau. 71
  • 72.
    Presso Ces pompes multicellulairescentrifuges à axe vertical allient encombrement réduit et pressions élevées. Elles pompent de l’eau claire sans particule, chimiquement et mécaniquement non agressive. Elles sont parfaites pour travailler dans des installations nécessitant des pressions élevées > forage > relevage > irrigation > incendie > ... CENTRIFUGE VERTICALE STARLINE 72 Les pompes Presso sont équipées > d’un moteur vertical normalisé IP55 classe F > d’une lanterne d’accouplement et d’un socle en fonte G20 > d’une chemise en acier inoxydable. Les diffuseurs et turbines sont > en thermoplastique polycarbonate sur les 101K-A-X-B-C. > en acier inoxydable moulé sur les 151A-B-C-D. Les diffuseurs sont en fonte et les turbines en laiton moulé sur les 201A-B-C. L’étanchéité est assurée par une garniture mécanique en carbure de silicium. Pression maximum 40 bars. Température maximale du liquide 120°C (suivant les modèles).
  • 73.
    POMPES DE SURFACE- EAUX CLAIRES - électriques 73
  • 74.
    74 Circulo Ces pompes àeau répondent à la norme DIN 242255- UN7464. Elles sont conçues pour fonctionner sur des installations de circulation, de réchauffage, de climatisation, de récupération thermique, d’approvisionnement d’eau, de systèmes anti-incendie et d’unités de surpression. Ces pompes mono-étagées à aspiration axiale ont une grande couverture hydraulique : 0 à 400 m3/h ; hauteur manométrique totale maximum de 100 m. > les Circulo sont disponibles en montage monobloc ou à palier (sur demande) > elles peuvent être montées sur des moteurs de 2 ou 4 pôles > corps de pompes et turbine : fonte grise > turbine dynamiquement équilibrée > arbre en acier inoxydable > roulements à billes graissés à vie. CENTRIFUGE HORIZONTALE STARLINE Puissance Débit max HMT max Vitesse de rotation Ø refoulement Ø aspiration max (kW) (m3/h) (m) (tr/min) (mm) (mm) Circulo IR4P-32 2,2 25 23,5 1450 32 50 IR4P-40 9,2 60 40 1450 40 65 IR4P-50 4 60 24 1450 50 65 IR4P-65 15 140 43 1450 65 80 IR4P-80 22 200 40,7 1450 80 100 IR4P-100 30 350 40 1450 100 125 IR4P-125 30 400 34,5 1450 125 150 IR2P-32 15 40 94 2950 32 50 IR2P-40 22 70 98 2950 40 65 IR2P-50 30 120 100,5 2950 50 65 IR2P-65 37 170 89 2950 65 80 IR2P-80 37 275 56 2950 80 100
  • 75.
    POMPES DE SURFACE- EAUX CLAIRES - électriques Circulo IR4P Circulo IR2P 75
  • 76.
    76 Libero MC Les LiberoMC sont des pompes centrifuges montées sur palier. Elles sont à axe horizontal et aspiration axiale, à deux ou plusieurs étages. La puissance de leur moteur est choisie suivant le point de fonctionnement souhaité. Elles sont spécialement adaptées pour des installations haute pression (réseaux d’incendie ou d’irrigation...) nécessitant des pompages d’eaux douces, claires, chimiquement et mécaniquement non agressives. V Nettoyage de bassins de récupération de boues SURPRESSION STARLINE > corps de refoulement et corps d’aspiration en fonte > turbines, diffuseurs, corps d’étages et paliers en fonte grise > arbre en acier inoxydable et douille d’arbre en acier chromé > coussinets en bronze > l’étanchéité est assurée par des tresses graphitées.
  • 77.
    POMPES DE SURFACE- EAUX CLAIRES - électriques Libero MC 77
  • 78.
    78 Libero TH Polyvalente, auto-amorçante,autonome > la Libero TH est la pompe thermique monobloc d’intervention idéale. Elle est conçue pour le pompage d’eaux légèrement chargées. Son moteur essence 4 temps Honda lui assure une autonomie de 2 h 30. Il est équipée d’une sécurité manque d’huile. Corps de pompe en aluminium et turbine en fonte pour plus de fiabilité. L’étanchéité est assurée par une garniture méca- nique graphite/céramique et joints nitrile. Accessoires inclus : 1 crépine PVC, 2 raccords et 3 colliers pour tuyau souple DN50 et DN65, 1 jeu d’outil pour le moteur. DRAINAGE STARLINE Moteur Puissance Vitesse de Refroidissement Ø refoulement Ø passage Dimension Poids Références (kW) rotation (tr/min) (mm) H x L x l (mm) (kg) Libero 1 TH50 Honda GX100 2,9 3600 Air 2” BSP 5 421 x 506 x 402 25 010750 2 TH80 Honda GX120 4 3600 Air 3” BSP 7 476 x 525 x 399 30 010780
  • 79.
    POMPES DE SURFACE- EAUX LÉGÈREMENT CHARGÉES - thermiques 79
  • 80.
    Betsy Les Betsy, avecleur turbine hélicoïdale «imbouchable», pompent des liquides chargés de grosses particules non abrasives, des fluides visqueux et les eaux d’égouts. Accou- plées à des moteurs thermiques ou électriques, elles sont montées sur un châssis en acier mécano soudé très résistant. Les versions thermiques sont munies d’un capotage d’insonorisation (60 dBA à 7 m) : la solution idéale pour les interventions en milieu urbain (détournement d’égout par exemple). L’auto-amorçage à sec est assuré par une pompe à vide entraînée par un embrayage électromagnétique et régulée par un système de sonde. Les groupes sont autonomes grâce à un coffret de régulation (option). Ils peuvent être équipés de transmetteur GSM pour signaler les alarmes à distance. Grâce à un rendement hors du commun, les consommations en carburant sont remarquablement faibles. RELEVAGE STARLINE 80 > turbine et cône d’aspiration en fonte grise (en standard), en fonte chargée ou en acier inoxydable traité (sur de- mande) pour s’adapter au mieux au type de fluide pompé > corps de pompe en fonte grise > l’étanchéité est assurée par une double garniture mécanique à bain d’huile > le double fond récupérateur d’hydrocarbures permet de répondre aux normes les plus strictes.
  • 81.
    POMPES DE SURFACE- EAUX USÉES - électriques 81 Betsy électriques Les versions électriques étant peu bruyantes, elles sont livrées sans capotage afin de diminuer les coûts. Le système d’armorçage est effectué par une pompe à vide entraînée par un moteur électrique dédié. Elles peuvent être, sur demande, livrées avec un variateur de fréquence per- mettant de modifier la vitesse de rotation pour retrouver la souplesse du moteur thermique. Tension Puissance Intensité Vitesse de Pompe à vide Ø refoulement Crépinage Hauteur Poids Références (V) nominale (kW) (A) rotation (tr/min) (m3/h) (mm) (mm) H x L x l (mm) (kg) Betsy électriques 1 2 BETSY100E 400 5,5 10 1000/1500 40 100 75 1441 x 1884 x 970 900 BETSY100E1R 3 BETSY125M-E 400 12 22 1500 40 150 100 1505 x 2150 x 1096 1150 BETSY125ME1R
  • 82.
    m 3 /h m 400 500 60070020010020 300 1200 1300800 900 1000 11000 20 4 40 1 2 3 5 4 7 6 82 Betsy thermiques Les pompes thermiques sont pourvues d’un double fond récupérateur d’hydrocarbures et ré- pondent aux normes environnementales les plus strictes. Pour les chantiers de longue durée, elles peuvent également être livrées avec une cuve à fuel supplémentaire de 2000 litres. Moteur Puissance Vitesse de Refroidissement Pompe Ø refoulement Ø passage Dimension Poids Références (kW) rotation (tr/min) à vide (mm) (mm) H x L x l (mm) (kg) Betsy thermiques 1 BETSY 100 Hatz 5,5 1500 air 40 100 75 1630 x 1980 x 1050 1260 BETSY1001R 2 BETSY 125M Caterpillar 14,5 1500 eau 40 150 100 1670 x 1207 x 2385 1800 BETSY125M1R 3 BETSY 125H Caterpillar 30 1800 eau 40 150 100 1670 x 1207 x 2385 1800 BETSY125H1R 4 BETSY 150S Deutz 49 1460 eau 40 200 115 2130 x 3240 x 1050 2800 BETSY150S2R 5 BETSY 104S Deutz 43 1750 huile 40 150 75 2270 x 2547 x 1097 2500 BETSY104S1R 6 BETSY 200SL Deutz 32 1750 huile 40 200 100 2054 x 1047 x 2457 2900 BETSY200SL1R 7 BETSY 300 Deutz 49 1500 eau 40 300 120 2340 x 1100 x 3350 3150 BETSY3002R STARLINE
  • 83.
    POMPES DE SURFACE- EAUX USÉES - thermiques 83
  • 84.
    84 Aussi complète etperformante que la gamme des pompes immergées, La gamme des pompes de surface hidrostal présente des rendements excep- tionnels. Elle se caractérise également par les 500 versions de turbines dif- férentes permettant de couvrir un maximum d’applications. Ces pompes possèdent des diamètres de passage importants et un NPSH très bon leur assurant des performances optimales quelle que soit la hauteur d’aspiration. RELEVAGE HIDROSTAL Turbine Type Application Exemples Turbine fermée Transport de solides Produits alimentaires : fragiles et volumineux fruits, légumes, poissons... Turbine moyenne Transport de Céréales et flocons et basse pression particules solides en suspensions, eaux d’égouts, déchets d’abattoir... Turbine moyenne Pompage d’eaux Textile, sacs Pression avec contenant des plastiques, fibres réglage du cône fibres et particules artificielles (nylon…) sables, d’aspiration abrasives fines de boues... Turbine haute Liquides fortement pression avec Produits très chargés en sables et graviers, réglage des pièces abrasifs copeaux de fraisage, d’usure d’usinage...
  • 85.
    POMPES DE SURFACE- EAUX USÉES - thermiques 85 Pompes à arbre nu Les pompes HIDROSTAL à arbre nu peuvent s’équi- per de différents types de paliers et s’accoupler à tous types d’entraînements : accouplements élas- tiques, poulies/courroies, moteurs électriques, motoréducteurs, moteurs thermiques… Pompes process Horizontales ou verticales, les pompes HIDROSTAL process sont d’une grande résistance. Elles s’installent dans des stations d’épuration ou dans l’industrie pour le pompage de produits divers dans des conditions sévères. Une gamme complète Pompes verticales avec aspiration spéciale Ainsi équipées, les pompes HIDROSTAL se caractérisent par un encombrement réduit pour un gain de place important dans des installations en milieu restreint. Pompes monoblocs Les pompes de surface monobloc peuvent se monter sur des châssis spécifiques. Elles se démontent alors rapidement et simple- ment pour des interventions efficaces et un gain de temps important
  • 86.
    86 Applications Puissance max Débitmax HMT max Vitesse de Ø de refoulement Ø d’aspiration (kW) (m3/h) (m) rotation (tr/min) (mm) (mm) HIDROSTAL livrées avec 10 m de câble 1 BO2Q 3 68 21 2890 50 50 2 C03Q/C080 8 155 29 2890 80 80 3 D04Q/D100 35 306 49 2900 100 100 4 E05Q/E125 60 504 70 2970 125 125 5 E08Q/E200 22 648 75 2900 200 200 6 F4K 14 468 36 1460 100 100 7 F6K 45 702 29 1460 150 150 8 F10K 40 1044 24 1460 250 250 9 H5K 75 702 55 1460 125 125 10 H8K 120 1332 50 1480 200 200 11 H12K 120 2160 34 1480 300 300 12 I10K 250 1440 65 1460 250 250 13 I16K 250 3240 24 970 400 400 14 L8K 200 1800 55 970 200 200 15 L12K 200 3240 40 970 300 300 16 L20K 250 5040 34 970 500 500 RELEVAGE HIDROSTAL Pompes process intallées horizontalement sur socle.
  • 87.
    POMPES DE SURFACE- EAUX USÉES - thermiques 87 HIDROSTAL Transport de fruits et légumes sans rique d’endommagement.
  • 88.
    88 La technique deréférence Fondé en 1932, VARISCO reste un précurseur dans la construction de pompes de surface auto-amorçantes. Conçues comme un «mécano», les pompes centrifuges ou volumétriques peuvent être déclinées à l’infini. Equipées de toutes sortes de motorisations (électrique, thermique, hydraulique, pneumatique), elles sont réalisées dans de nombreuses métallurgies. Une large gamme de références standard est disponible. Après étude, toutes les adaptations sont possibles pour réaliser un matériel sur mesure répondant à un cahier des charges précis. DRAINAGE VARISCO
  • 89.
    POMPES DE SURFACE- EAUX CHARGÉES - thermiques-électriques 89 Série J > centrifuges auto-amorçantes polyvalentes. Disponibles en versions électriques ou thermiques, elles peuvent être montées aussi bien sur châssis fixe mécano soudé, chariot de chantier ou encore remorque routière pour intervenir n’importe où. Série ST > centrifuges auto-amorçantes, maintenance simplifiée. Disponibles en versions électriques ou thermiques, elles sont particulièrement adaptées à des installations fixes avec fonctionnements prolongés grâce à une maintenance simplifiée. Série S & DUO > centrifuges auto-amorçantes avec pompe à vide. Dérivées de la série J, il n’est plus nécessaire de remplir le corps des pompes avant la mise en route : l’amorçage s’effectue à sec. Série MUTE-line > centrifuges insonorisées Dérivées des séries J, S ou DUO, elles sont équipées d’un capotage insono- risé permettant de diminuer considérablement les émissions sonores. Série V > volumétriques amorçantes à engrenage interne Elles sont spécialement conçues pour le pompage de produits visqueux. Voir SÉRIE P pages 116 à 119 La gamme VARISCO
  • 90.
    90 Tension Puissance IntensitéVitesse de Ø refoulement Crépinage Construction Dimensions Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg) VARISCO J électriques 1 J1-160 T 400 2,2 5 2900 BSP F.1”1/2 8 Fonte-Nitrile 502 x 241 x 284 33 J1160TMC 2 J2-100 M 230 1,1 8,8 2900 BSP F.2” 17 Fonte-Nitrile 453 x 204 x 268 22 J2100TMM 3 J2-100 T 400 1,1 3 2900 BSP F.2” 17 Fonte-Nitrile 453 x 204 x 268 22 J2100TMC 4 J3-100 T 400 2,2 5,3 2900 BSP F.3” 25 Fonte-Nitrile 530 x 230 x 307 32 J3100TMC 5 J4-100 T 400 4 8,5 2900 BSP F.4” 38 Fonte-Nitrile 621 x 283 x 380 59 J4100TMC 6 J1-110 M 230 1,1 8,8 2900 BSP F.1”1/2 20 Fonte-Nitrile 460 x 308 x 234 21 J40TWGMM 7 J1-110 T 400 1,1 3 2900 BSP F.1”1/2 20 Fonte-Nitrile 460 x 208 x 234 21 J40TWGMC J Centrifuges auto-amorçantes polyvalentes > Une série de pompes qui laisse libre choix sur > la métallurgie : fonte, bronze, inox…> le type d’étanchéité : garniture mécanique simple, double, à cartouche… > le montage : monobloc ou à palier > la motorisation : électrique, essence, diesel, pneumatique, hydraulique > l’entraînement : mécanique ou magnétique. Elle s’impose par sa robustesse et sa longévité (pièces d’usures interchangeables, surdimen- sionnement des éléments mécaniques). Débit maximum de 1300 m3/h. Exécution ATEX possible. J électriques VARISCO
  • 91.
    POMPES DE SURFACE- EAUX CHARGÉES - électriques 91 Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Construction Dimensions Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) (mm) L x l x h (mm) (kg) VARISCO J électriques 8 J1-180 T 400 4 8,5 2900 BSP F.1”1/2 11 Fonte-Nitrile 615 x 269 x 338 60 J1180TWGMC 9 J2-120 M 230 2,2 11 2900 BSP F.2” 25 Fonte-Nitrile 560 x 190 x 307 24 J50TWGMM 10 J2-120 T 400 2,2 5,3 2900 BSP F.2” 25 Fonte-Nitrile 560 x 190 x 307 24 J50TWGMC 11 J2-180 400 5,5 11,5 2900 BSP F.2” 15 Fonte-Nitrile 669 x 298 x 399 106 J2180TWGMC 12 J2-220 400 11 22 2900 BSP F.2” 12 Fonte-Nitrile 720 x 428 x 425 105 J60220TWGMC 13 J3-140 T 400 4 8,5 2900 BSP F.3” 28 Fonte-Nitrile 672 x 264 x 384 65 J3140TWGMC 14 J3-210 T 400 4 8,5 1450 BSP F.3” 40 Fonte-Nitrile 694 x 316 x 435 94 J85TWGMC 15 J3-250 T 400 18,5 34 2900 BSP F.3” 12 Fonte-Nitrile 1530 x 739 x 569 303 J70250TWGS/MC 16 J4-316 T 400 22 43 1450 BSP F.3” 38 Fonte-Nitrile 1099 x 531 x 640 349 J4316TWGMC 17 J4-160 T 400 11 22 2900 BSP F.4” 45 Fonte-Nitrile 771 x 299 x 471 95 J904TWGMC 18 J4-250 T 400 7,5 16 1450 BSP F.4” 50 Fonte-Nitrile 941 x 421 x 490 184 J4250TWGMC 19 J6-250 T 400 11 22 1450 DN 150 76 Fonte-Nitrile 1052 x 475 x 619 237 J6250TWGMC 20 J6-350 T 400 30 55 1450 DN 150 37 Fonte-Nitrile 1873 x 740 x 834 609 J6350TWGS/MC 21 J6-355 T 400 30 55 1450 DN 150 47 Fonte-Nitrile 1873 x 7410 834 609 J6355TWGS/MC 22 J6-400 T 400 45 99 1450 DN 150 50 Fonte-Nitrile 1900 x 740 x 834 890 J6400TWGS/MC 23 J8-300 T 400 22 43 1450 DN 200 60 Fonte-Nitrile 2000 x 710 x 852 643 J8300TWGS/MC 24 J8-305 T 400 18,5 37 1450 DN 200 76 Fonte-Nitrile 2000 x 710 x 852 643 J8305TWGS/MC 25 J10-305 T 400 30 55 1450 DN 250 76 Fonte-Nitrile 2200 x 730 1096 967 J10305TWGS/MC 26 J12-400 T 400 55 105 975 DN 300 70 Fonte-Nitrile 2465 x 730 x 1350 1500 J300TWGS/MC
  • 92.
    m3 /h m 1 10 1112 20 30 40 50 60 70 80 902 3 4 5 6 7 8 9 100 200 0 3 12 21 39 48 57 30 2 3 6 1 4 5 7 J thermiques 92 Moteur Puissance Démarrage Vitesse de Ø refoulement Ø passage Construction Dimensions Poids Références nominale (kW) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg) VARISCO J thermiques 1 J1-160 E AC A220 3,3 Lanceur 3600 BSP F.1”1/2 6 Fonte-Nitrile 868 x 420 x 575 49 J1160TWGMAP+T 2 J1-160 D LD 15LD315 4,5 Lanceur 3300 BSP F.1”1/2 6 Fonte-Nitrile 700 x 610 x 675 64 J1160TWGMLD+T 3 J2-100 E B&S 93432 4,1 Lanceur 3600 BSP F.2” 17 Fonte-Nitrile 765 x 520 x 510 51 J2100TWBS+CE 4 J3-100 E B&S 121432 3,1 Lanceur 3200 BSP F.3” 25 Fonte-Nitrile 720 x 620 x 650 70 J3100TMBS+T 5 J3-100 D LD 15LD315 4,1 Lanceur 3600 BSP F.3” 25 Fonte-Nitrile 979 x 420 x 556 74 J3100TMLD+T 6 J4-100 D AC ACT280 5,8 Lanceur 3200 BSP F.4” 38 Fonte-Nitrile 700 x 610 x 732 96 J4100TGMAP+T 7 J1-110 LD 15LD225 3,1 Lanceur/électrique 3600 BSP F.1”1/2 20 Fonte-Nitrile 700 x 610 x 650 90 J40TWGMLD+T/MLDE+T VARISCO
  • 93.
    POMPES DE SURFACE- EAUX CHARGÉES - thermiques m3 /h m 1000 2000 3000100 50040030020010 20 30 40 50 602 3 4 5 6 7 8 91 0 21 3 12 30 39 48 57 66 72 22 21 23 24 20 19 17 12 11 10 16 14 9 8 18 1513 93 Moteur Puissance Démarrage Vitesse de Ø refoulement Ø passage Construction Dimensions Poids Références nominale (kW) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg) VARISCO J thermiques 8 J1-180 LD 6LD400 5,2 Lanceur* 3400 BSP F.1”1/2 11 Fonte-Nitrile 700 x 610 x 720 110 J1180TWGMLD+T 9 J2-120 LD 15LD315 4 Lanceur* 3600 BSP F.2” 25 Fonte-Nitrile 700 x 600 x 700 83 J50TWGMLD + T 10 J2-180 AC ACT340 6,6 Électrique 3600 BSP F.2” 15 Fonte-Nitrile 900 x 700 x 1065 125 J2180TWGMAP + T 11 J2-220 LD 25LD425-2 10,5 Électrique 3000 BSP F.2” 12 Fonte-Nitrile 1080 x 780 x 1270 190 J60220TWGMLDE + T 12 J3-250 LD 11LD522-3 21 Électrique 3000 BSP F.3” 12 Fonte-Nitrile 1708 x 958 x 1380 385 J70250TWGMLDE+T 13 J3-140 LD 15LD400 6 Lanceur* 3000 BSP F.3” 28 Fonte-Nitrile 920 x 7000 x 1095 125 J3140TWGMLD+T 14 J3-210 LD 12LD477-2 8 Électrique 2000 BSP F.3” 40 Fonte-Nitrile 1100 x 780 x 1270 260 J85TWGMLDE+T 15 J4-159 LD 12LD477-2 11 Électrique 2500 BSP F.4” 45 Fonte-Nitrile 1150 x 780 x 1270 215 J902TWGMLDE+T 16 J4-250 VM SUN2105 22 Électrique 1800 BSP F.4” 50 Fonte-Nitrile 1750 x 1400 x 1400 620 J4250TWGMVM+HT 17 J4-316 VM SUN3105 33 Électrique 1800 BSP F.4” 38 Fonte-Nitrile 2100 x 1500 x 1550 850 J4316TWGMVM+HT 18 J6-250 VM SUN2105 22 Électrique 1800 DN 150 76 Fonte-Nitrile 1753 x 1370 x 1440 730 J6250TWGMVM+HT 19 J6-355 VM SUN3105 28 Électrique 1500 DN 150 47 Fonte-Nitrile 2328 x 1537 x 1460 1040 J6355TWGS/VM3+HT 20 J6-400 VM SUN6105TE 90 Électrique 1800 DN 150 55 Fonte-Nitrile 2828 x 1604 x 1656 1850 J6400TWGS/VM+HT 21 J8-300 VM SUN3105 30 Électrique 1600 DN 200 60 Fonte-Nitrile 1753 x 1460 x 1632 850 J8300TWGMVM3+HT 22 J10-305 VM SUN3105TE 28 Électrique 1500 DN 250 76 Fonte-Nitrile 2328 x 1504 x 1677 1450 J10305TWGS/VM3+HT 23 J12-400 VM SUN6105E 74 Électrique 1050 DN 300 70 Fonte-Nitrile 2933 x 1914 x 1720 2000 J300TWGR/VM6+HT 24 J12-400 VM SUN6105TE 104 Électrique 1200 DN 300 70 Fonte-Nitrile 3100 x 1814 x 1800 2300 J300TWGR/VM6T+HT *Les versions avec démarrage “Lanceur” existent en démarrage électrique.
  • 94.
    94 m3 /h m 100 300 40050020010 20 30 40 50 60 701 2 3 4 5 6 7 8 9 0 10 2 20 30 1 2 4 6 5 3 Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Construction Dimensions Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg) VARISCO ST électriques 1 STR2 (4 pôles) 400 1,1 3 1450 BSP F.2” 38 Fonte-Nitrile 1087 x 535 x 590 168 STR2TWGS/MC4 2 STR2 (2 pôles) 400 7,5 16 2900 BSP F.2” 38 Fonte-Nitrile 1239 x 535 x 590 179 STR2TWGS/MC2 3 STR3 (4 pôles) 400 5,5 11,5 1450 BSP F.3” 63 Fonte-Nitrile 1333 x 632 x 788 287 STR3TWGS/MC4 4 STR4 (4 pôles) 400 11 22 1450 BSP F.4” 76 Fonte-Nitrile 1583 x 700 x 893 407 STR4TWGS/MC4 5 STR6 (4 pôles) 400 30 55 1450 DN 150 PN 16 76 Fonte-Nitrile 1790 x 778 x 1046 718 STR6TWGS/MC4 6 STR8 (6 pôles) 400 18,5 37 960 DN 200 PN 16 76 Fonte-Nitrile 1887 x 941 x 1218 880 STR8TWGS/MC6 ST Centrifuges auto-amorçantes, maintenance simplifiée > pompes silencieuses, à haut rendement, entièrement étudiées pour réduire au maximum les temps de maintenance sur site : maintenance préventive > garniture mécanique à palier lubrifié à l’huile avec visualisation extérieure des niveaux > large trappe d’inspection frontale démontable sans outil, maintenance curative > bloc hydraulique entièrement extractible sans démonter la tuyauterie > de même pour le clapet d’aspiration. Série disponible de 2’’ à 8’’ pour des débits allant de 10 à 500 m3/h. VARISCO ST électriques
  • 95.
    POMPES DE SURFACE- EAUX CHARGÉES - électriques-thermiques 95 m 3 /h m 100 300 400 50020010 20 30 40 50 60 701 2 3 4 5 6 7 8 9 0 10 2 20 30 1 5 4 2 3 ST thermiques Moteur Puissance Démarrage Vitesse de Ø refoulement Crépinage Construction Dimensions Poids Références nominale (kW) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg) VARISCO ST thermiques 1 STR2 Hatz 1B300 2,7 Lanceur 1800 BSP F.2” 38 Fonte-Nitrile 1599 x 994 x 1040 310 STR2TWGS/1B30DM 2 STR3 Hatz 2G40 6,8 Électrique 1500 BSP F.3” 63 Fonte-Nitrile 1960 x 1061 x 1149 455 STR3TWGS/2G40DE 3 STR4 Hatz 2M41 15,9 Électrique 1600 BSP F.4” 76 Fonte-Nitrile 2090 x 1129 x 124 700 STR4TWGS/2M41 4 STR6 Hatz 4M41 30 Électrique 1500 DN 150 PN 16 76 Fonte-Nitrile 2396 x 1178 x 1338 836 STR6TWGS/4M41 5 STR8 Hatz 4M41 35 Électrique 1150 DN 200 PN 16 76 Fonte-Nitrile 2431 x 1314 x 1510 997 STR8TWGS/R2/3M41
  • 96.
    96 m 3 /h m 100 300 40050020010 20 30 40 50 60 701 2 3 4 5 6 7 8 9 0 2 10 20 30 1 2 4 6 5 7 8 3 Tension Puissance Intensité Vitesse de Ø refoulement Crépinage Construction Dimensions Poids Références (V) nominale (kW) (A) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg) VARISCO S & DUO électriques 1 S3”E 400/690 5,1 11 1450 DN80 40 Fonte-Nitrile 1740 x 960 x 1340 301 S3EJ85TWGMC 2 S4”E 400/690 8,6 18 1450 DN100 50 Fonte-Nitrile 1740 x 960 x 1470 440 S4EJ4250TWGMC 3 S6”E 400/690 12,5 25 1450 DN150 76 Fonte-Nitrile 1730 x 990 x 1600 570 S6EJ6250WTWGMC 4 S6”E 400/690 31,5 59 1450 DN150 37 Fonte-Nitrile 2300 x 1370 x 1700 1000 S6EJ6350TWGMC 5 S8”E 400/690 23,5 45 1450 DN200 60 Fonte-Nitrile 2000 x 1370 x 1700 850 S8EJ8300TWGMC 6 S10”E 400/690 31,5 59 1450 DN250 75 Fonte-Nitrile 2100 x 1500 x 2100 1400 S10EJ10305TWGMC 7 DUO4”E 400/690 8,8 18 1450 DN100 45 Fonte-Nitrile 1391 x 966 x 1748 448 D4EJ4250WTWGMC3 8 DUO6”E 400/690 12,3 25 1450 DN150 70 Fonte-Nitrile 1497 x 966 x 1838 587 D6EJ6250WTWGMC3 S & DUO Centrifuges auto-amorçantes avec pompe à vide > sur la base des pompes « J », l’addition d’une pompe à vide et d’un séparateur permet de véhiculer des liquides fortement émulsionnés contenant beaucoup d’air ou de gaz, tout en gardant un temps d’amorçage très court même à sec. Elles conservent les avantages de la série «J», diamètre de passage important, pompages d’eaux très chargées, fabrication en fonte, bronze, inox… La version S est équipée d’une pompe à vide à bain d’huile. La version DUO est équipée d’une pompe à vide à palette sèche. VARISCO S & DUO électriques
  • 97.
    POMPES DE SURFACE- EAUX CHARGÉES - électriques-thermiques 97 DUO m 3 /h m 100 300 400 50020010 20 30 40 50 60 701 2 3 4 5 6 7 8 9 0 10 2 20 30 1 2 5 3 6 7 4 S & DUO thermiques Moteur Puissance Démarrage Vitesse de Ø refoulement Crépinage Construction Dimensions Poids Références nominale (kW) rotation (tr/min) (mm) (mm) L x l x H (mm) (kg) VARISCO S & DUO thermiques 1 S3”D LD 12LD4772 8 Électrique 2000 DN80 40 Fonte-Nitrile 1250 x 1130 x 1200 420 S3DJ85TWGMLD 2 S4”D VM SUN2105 22 Électrique 1800 DN100 50 Fonte-Nitrile 450 x 1140 x 1470 560 S4DJ4250TWGMVM 3 S6”D VM SUN2105 22 Électrique 1800 DN150 76 Fonte-Nitrile 1730 x 1360 x 1550 910 S6DJ6250WTWGMVM 4 S8”D VM SUN3105 30 Électrique 1600 DN200 60 Fonte-Nitrile 2100 x 1460 x 1500 1200 S8DJ8300TWGMVM 5 S10”D VM SUN4105 39 Électrique 1600 DN250 75 Fonte-Nitrile 2800 x 1500 x 1700 1750 S10DJ10305TWGS/VM 6 DUO4”D VM SUN2105 22 Électrique 1800 DN100 45 Fonte-Nitrile 1790 x 1368 x 1902 778 D4DJ4250WTWGMVM 7 DUO6”D VM SUN2105 22 Électrique 1800 DN150 70 Fonte-Nitrile 1790 x 1368 x 1902 1110 D6DJ6250WTWGMVM
  • 98.
    98 Mute-line Centrifuges insonorisées >afin de permettre une utilisation «urbaine» des pompes à moteur thermique, un système d’insonorisation a été développé. Il permet de réduire les émissions sonores entre 71 et 76 dB(A) suivant les modèles et offre une protection contre le vandalisme. Cela accroît la sécurité dans les endroits éventuellement accessibles au public. Les groupes sont livrés avec un coffret de commande incluant les équipements suivants : > jauge à carburant > voyant d’huile > vacuomètre > clé de démarrage > voyant alternateur > compteur horaire > accélérateur manuel VARISCO Mute-line J Références Mute-line J J4-250 Diesel J4250MVM+ML J6-250 Diesel J6550MVM+ML J8-300 Diesel J8300MVM+ML Mute-line Simple Références Mute-line Simple S4”D S4J4250MVM+ML S6”D S6J6250MVM+ML S8”D S8J8300MVM+ML
  • 99.
    POMPES DE SURFACE- EAUX CHARGÉES - thermiques-électriques 99
  • 100.
    100 HL Les GODWIN HL> sont parfaites pour des pompages à grand débit ou à haute pression. Elles peuvent transporter des boues ou des liquides chargés de particules jusqu’à 75 mm de diamètre. Les GODWIN HL sont équipées d’un sys- tème d’amorçage à sec par venturi entièrement automatique, fonctionnant jusqu’à une hauteur de 8 mètres d’aspiration. Elles sont montées sur châssis fixe mécano soudé ou sur remorque agraire. Elles peuvent être équipées d’un capotage insonorisé, idéal pour des interventions en milieu urbain. DRAINAGE GODWIN > corps de pompe et plaques d’usure en fonte renforcée > turbine en acier au chrome coulé > l’étanchéité est assu- rée par une double garniture mécanique à bain d’huile carbure de silicium/carbure de silicium > le système d’amorçage par venturi est alimenté par le compresseur du moteur dans la version thermique ou par un compresseur indépendant dans la version électrique
  • 101.
    POMPES DE SURFACE- EAUX CHARGÉES - thermiques Moteur Puissance Vitesse de Ø refoulement Ø passage Dimension Poids Références nominale (kW) rotation (tr/min) (mm) (mm) pompe (mm) (kg) GODWIN HL thermiques 1 HL80M John Deere 4045D 53 2400 75 25 1673 x 2480 x 1899 1267 HL80MD 2 HL100M John Deere 4045T 76 2400 100 35 1343 x 3061 x 1889 2068 HL100MD 3 HL110M John Deere 6068T 187 2200 80 20 1343 x 3499 x 1819 2769 HL110MD 4 HL125M John Deere 6068T 113 2000 100 35 1343 x 3061 x 1899 2168 HL125MD 5 HL130M Caterpillar C9 205 2200 100 35 1432 x 3740 x 1927 5227 HL300MD 6 HL150M Caterpillar 3126TA 164 2400 150 35 1346 x 4102 x 1810 2670 HL150MD 7 HL160M Caterpillar 3406C 328 2000 150 35 1719 x 3499 x 2496 6109 HL160MD 8 HL200M Caterpillar 3126 160 2000 150 38 1340 x 3499 x 2197 2175 HL200MD 9 HL225M Caterpillar C9 205 1800 200 75 1470 x 3061 x 2143 2253 HL225MD 10 HL250M Caterpillar 3506C 328 2000 250 75 1570 x 4102 x 1410 6124 HL250MD 101 m3 /h m 50010020 10000 40 10 80 120 160 200 1 2 3 4 5 6 7 10 8 9 HL thermiques Les pompes HL thermiques sont équipées de moteurs diesel de grande qualité (Caterpillar ou- John Deere) jusqu’à 328 kW. Elles ont des réservoirs hautes capacités pour fonctionner pendant de longues périodes sans intervention. Il est possible de prévoir un second réservoir séparé de 2000 litres afin d’accroître leur autonomie.
  • 102.
    102 HL électriques Les pompesHL électriques sont aussi efficaces qu’en versions thermiques. Elles sont équi- pées de moto réducteurs qui doivent être redéfinis à chaque demande pour répondre au mieux à l’application souhaitée. Pour une meilleure polyvalence, il est possible d’adapter un coffret de démarrage avec variateur de fréquence. Il permet de régler la vitesse du groupe électropompe afin de l’adapter aux différents réseaux hydrauliques qu’il peut rencontrer. m 3 /h m 500100 10000 50 10 100 150 2 3 4 5 6 97 8 1 Puissance Vitesse de Débit Hauteur Ø refoulement Ø passage Références absorbée (kW) rotation (tr/min) max (m3/h) max (mm) (mm) pompe (mm) GODWIN HL électriques 1 HL80M 53 2400 100 100 75 25 HL80MBS 2 HL100M 76 2400 216 125 100 35 HL100MBS 3 HL125M 113 2000 230 130 100 35 HL125MBS 4 HL130M 205 2200 340 200 100 35 HL130MBS 5 HL150M 164 2400 330 150 150 35 HL150MBS 6 HL160M 328 2000 480 180 150 35 HL160MBS 7 HL200M 160 2000 520 95 150 38 HL200MBS 8 HL225M 205 1800 820 115 200 75 HL225MBS 9 HL250M 328 2000 1330 120 250 75 HL25MBS GODWIN
  • 103.
    POMPES DE SURFACE- EAUX CHARGÉES - électriques 103
  • 104.
    104 HM et HR LesMETSO HM et HR sont des pompes à boues et liquides chargés à haut rendement. Deux versions sont disponibles en fonction de la granulométrie des fluides à pomper. La version HM en métal dur convient pour une granulométrie de 6 à 120 mm. La version HR à chemisage caoutchouc convient pour une granulométrie inférieure à 6 mm. Conçues pour des applications lourdes, ces pompes garantissent un rendement optimal sur de très longues périodes. Leurs pièces d’usure sont réalisées dans des matériaux de qualité qui leur procurent une excellente tenue à l’usure et à la corrosion dans des applications abrasives. DRAGAGE-EXTRACTION METSO Version HM > turbine, plaque d’usure et corps de pompe en fonte fortement alliée au chrome (dureté de 600 HBN). Version HR > turbine et plaque d’usure revêtues d’élastomère en caoutchouc naturel (Elasta). > Corps de pompe en fonte grise. > L’étanchéité est assurée en standard par un jeu de tresse graphité.
  • 105.
    POMPES DE SURFACE- EAUX TRÈS CHARGÉES - électriques 105
  • 106.
    106 METSO m 3 /h m METSO HM 1500500100 10002000 2500 30000 40 20 5 80 100 60 4 5 6 7 8 1 3 2 Puissance absorbée Vitesse de Débit max Hauteur Ø refoulement Ø passage Dimension pompe Poids Références* max (kW) rotation max (tr/min) (m3/h) max (mm) (mm) pompe (mm) arbre nu (mm) (kg) METSO HM 1 HM50 27 3000 67 99 32 15 410 x 712 x 433 136 HM50 2 HM75 40 3000 120 102 50 25 395 x 734 x 438 161 HM75 3 HM100 82 2600 250 105 75 30 483 x 880 x 505 250 HM100 4 HM150 130 1800 500 98 100 38 705 x 1019 x 360 440 HM150 5 HM200 240 1400 1020 85 150 60 894 x 1258 x 855 1010 HM200 6 HM250 420 1200 1500 96 200 35 1094 x 1463 x 1027 1660 HM250 7 HM300 530 900 3000 76 250 80 1360 x 1591 x 1150 - HM300 8 HM350 625 700 2900 73 300 139 - - HM350 * pompe arbre nu HM Les pompes HM en métal dur sont conçues pour des pompages de boues contenant des particules pouvant atteindre 120 mm. La mise en groupe est réalisée sur mesure à la demande. Le moteur peut être électrique ou thermique. L’accouplement se fait par poulies/courroies ou directement avec réducteur. L’ensemble est monté sur un châssis mécanosoudé généreusement dimensionné pour une rigidité optimale.
  • 107.
    POMPES DE SURFACE- EAUX TRÈS CHARGÉES - électriques 107 HR Les pompes HR à revêtement caoutchouc sont adaptées au pompage de liquides chargés de particules abrasives d’un diamètre inférieur à 6 mm. Les configurations et montages sont identiques aux versions HM. m3 /h m METSO HR 120040020040 800 1600 2000 24000 20 10 2,5 40 50 30 1 4 2 5 6 7 3 Puissance absorbée Vitesse de Débit max Hauteur Ø refoulement Ø passage Dimension pompe Poids Références* Max (kW) rotation max (tr/min) (m3/h) max (mm) (mm) pompe (mm) arbre nu (mm) (kg) METSO HR 1 HR50 8,5 2100 35 49 32 10 409 x 398 x 428 126 HR50 2 HR75 19 2100 110 50 50 20 739 x 457 x 463 145 HR75 3 HR100 26 1700 170 47 80 30 913 x 594 x 555 270 HR100 4 HR150 50 1300 390 47 100 40 1092 x 799 x 713 510 HR150 5 HR200 90 1050 725 46 150 36 1295 x 995 x 965 1065 HR200 6 HR250 155 850 1300 46 200 50 1550 x 1216 x 1125 1715 HR250 7 HR300 320 750 2500 52 250 80 1767 x 1495 x 1280 2885 HR300 * pompe arbre nu
  • 108.
    108 Liquides visqueux Liquides agressifs Liquideslégèrement chargés, produits chimiques p. 110 à 113 Électriques, TRAVAINI TC thermiques, TMA air comprimé TB p. 114-115 WILDEN P4 P8 P15 p. 116 à 119 Électriques, VARISCO V thermiques 12002 350 3 m3 /h m 5015 40 m3 /h m 1 000 00010 000 90 0,6 Cst m3 /h p. 120 à 123 Pompes Construction INOX Série I ou Construction BRONZE Série S (selon modèle)
  • 109.
    SÉRIE P :POMPES PROCESS ET LIQUIDES AGRESSIFS 109
  • 110.
    110 Les TRAVAINI sontdes pompes «PROCESS» qui peuvent fonctionner dans des conditions extrêmes : pompage de liquides à très haute température (jusqu’à 320°C) ou encore de fluides proches de l’état gazeux. Elles sont particulière- ment adaptées pour l’industrie alimentaire, chimique, pétrochimique, parachimique et les laboratoires. La gamme TRAVAINI est composée des séries > TC centrifuges mono-étagées > TMA centrifuges multi-étagées > TB centrifuges multi-étagées auto-amorçantes. TRAVAINI Pompes centrifuges mono-étagées TC TCH > ces pompes répondent aux normes ISO 5199 Classe II (critères de fabrication sévères). Elles fonctionnent dans des conditions difficiles telles que dans l’industrie pétrochimique. Elles pompent des liquides propres ou légèrement troubles, chauds, surchauffés, acides ou basiques. Leur débit peut atteindre jusqu’à 500 m3/h et la pression jusqu’à 16 bars. Elles possèdent un rendement hydraulique élevé et un NPSH réduit. Il est possible de prévoir un réchauffement ou un refroidissement du corps de pompe et du boîtier de garniture mécanique. Elles peuvent toutes recevoir des moteurs de type B3 ou B5 jusqu’à 30 kW grâce à une lanterne d’accouplement appropriée. TCT > ces pompes sont dérivées de la famille des TCH. Elles sont principalement prévues pour le pompage de liquides contenant des solides et des filaments en suspension, des boues et des liquides visqueux. La roue de type Vortex limite le contact entre les solides et la turbine et supprime les risques de bouchage.
  • 111.
    POMPES PROCESS -EAUX LÉGÈREMENT CHARGÉES, PRODUITS CHIMIQUES 111 Pompes Centrifuges Mono-étagées TC (suite) TCA > ces pompes peuvent transporter des liquides hautement abrasifs et contenant des solides en suspension. Leur roue est complètement ouverte et tourne entre deux plaques d’usure. La série TCA est extrapolée de la série TCH. Elle conserve ainsi un niveau de performance hydraulique élevé. TCD > ces pompes sont conçues pour le transfert de liquides thermiques jusqu’à 320°C sans nécessité d’utilisation de systèmes de refroidissement spécifiques. La chaleur provenant du liquide pompé est « stoppée » par une plaque spéciale située entre le couvercle et la turbine. Un support particulier à ailette dissipe efficacement la chaleur provenant du corps de pompe. Ces deux éléments permettent de maintenir une tempé- rature de fonctionnement idéale.
  • 112.
    112 Pompes centrifuges multi-étagéesTMA Les pompes centrifuges multi-étagées TMA sont parfaitement adaptées pour les applications suivantes > alimentation de chaudière, transfert de liquides propres et légèrement sales, installation de chauffage, autoclaves, services anti-incendie, applications agricoles, irrigations et transferts de tous types d’hydrocarbures. Leur débit peut aller de 1 à 45 m3/h et leur pression de 4 à 40 bars. Température de fonctionnement de 120°C maximum sans chambre de presse-étoupe refroidie et 160°C avec. Les pompes TMA sont composées de turbines fermées montées en série pour que le liquide monte en pression à chaque étage. Pour un meilleur rendement hydraulique, la fabrication des pompes TMA bénéficie des dernières technologies en matière de fonderie. TRAVAINI m3 /h1 10 11 12 20 30 40 50 60 70 80 902 3 4 5 6 7 8 9 100 200 0 100 20 300 200 m
  • 113.
    POMPES PROCESS -EAUX LÉGÈREMENT CHARGÉES, PRODUITS CHIMIQUES 113 Pompes centrifuges auto-amorçantes TB TBH > ces pompes sont de conception centrifuge, multi-étagées, auto-amorçantes à axe horizontal. Elles sont conçues pour le pompage de mélanges de gaz et liquides non abrasifs à faibles débits (maximum 70 m3/H) et hautes pressions (maximum 40 bars). Leur capacité d’auto-amorçage est de 8 mètres de colonne d’eau. Leur vitesse de rotation est lente, gage de fiabilité, de faible niveau sonore et de durée de vie importante. Le vaste choix de maté- riaux proposé sur demande permet de répondre à de nombreuses exigences. Elles peuvent être accouplées à des moteurs de type B3 ou B5 jusqu’à 22 kW. TBA > dérivées des TBH, ces pompes possèdent un étage centrifuge spécifique du côté aspiration permettant d’obtenir des valeurs NPSH extrêmement basses. Elles conviennent particulièrement au pompage de liquides proches du point d’ébullition dans des conditions difficiles. Leur conception est adaptée au transfert de liquides contenant des gaz, en parti- culier des gaz liquéfiés tels que les GPL. Toutes les autres caractéristiques de performances sont proches de la série TBH. m3 /h1 10 11 12 20 30 40 50 60 70 80 902 3 4 5 6 7 8 9 100 200 0 100 20 300 200 m 1 - TBH 2 - TBA 2 1 TRAVAINI
  • 114.
    114 Créées en 1955,les pompes pneumatiques à double mem- branes WILDEN ont été vendues à des centaines de milliers d’exemplaires dans le monde. Les clefs de leur succès > elles sont maniables, très robustes, économiques et simples à entretenir. Elles sont disponibles en deux versions > une version à collier permettant un remplacement simple des membranes, une version boulonnée permettant un alignement et un serrage parfait des chambres. WILDEN > les pompes pneumatiques WILDEN sont auto-amorçantes > elles peuvent fonctionner à sec sans risque > les débits peuvent être réglés simplement par l’ajustement de la pression et du débit d’air d’admission > l’alimentation pneumatique leur permet de fonctionner sans risque dans des milieux explosifs (certification ATEX disponible suivant les modèles).
  • 115.
    POMPES PROCESS -EAUX LÉGÈREMENT CHARGÉES, PRODUITS CHIMIQUES WILDEN P Les pompes WILDEN sont disponibles avec des membranes de matières différentes selon les applications > polyuréthane, néoprène, Buna-n®, Nordel®, Viton®, Wil-Flex™, Aniflex™ et Ptfe. La pression maximale d’admission d’air est de 8,5 bars. l/min30060 6000 2 0,5 4 6 8 32 Bar 1 Débit Ø refoulement Ø passage Raccord Débit d’air Dimensions Poids Références* (l/min) (mm) (mm) air comprimé à 4 bars (l/m) pompe (mm) (kg) WILDEN P 1 P4 250 40 5 3/8” NPT 283 370 x 300 x 460 15 040119 2 P8 500 50 6 1/2” NPT 566 420 x 300 x 700 30 080121 3 P15 750 75 9,5 1/2” NPT 716 510 x 430 x 850 60 1510470 * version alu/néoprène ultraflex 115
  • 116.
    116 Le fonctionnement Les pompesV sont du type volumétrique à engrenage interne. Le flux est produit par le rotor et l’engrenage entraîné. Le premier se déplace à l’intérieur du second. Ils sont séparés par une demi-lune. En tournant, ces deux éléments provoquent un déplacement des volumes. L’aspiration est provoquée par la disjonction des dents, le refoulement par leur rapprochement. Le résultat obtenu est un flux régulier, sans pulsation et un débit élevé par rapport aux dimensions réduites de la pompe. VARISCO V La construction Rotor et engrenage entraîné en fonte sphéroïdale ou acier inox AISI 316 traité ou acier suivant norme API 676 Sur demande : chambre de réchauffage ou de refroidissement autour de la garniture axiale. Arbre en acier cémenté ou en acier inox AISI 329 traité. Coussinets internes en fonte, bronze, graphite ou carbure de tungstène. Pivot en acier trempé, en acier inox AISI 329 ou AISI 440C ou en carbure de tungstène Extrémité standard, clavetée et filetée pour accouplement ou poulie. Embout fileté pour bloquer le roule- ment sur l’arbre. Soupape à by-pass réglable. Nécessaire lorsque le refoulement peut être bloqué par des clapets ou autres. Goulotte pour retenir le suintement de la tresse et pour proté- ger le support et le socle. Boulons tirants du presse étoupe à œil, en acier inox. Presse-étoupe à tresse ou garniture mécanique selon les applications. Roulement de grandes dimensions pour les charges axiales et radiales avec repères assurant l’emplacement exact du rotor même lorsque la pompe est déjà installée. Corps et pièces en contact avec le liquide en fonte sphéroïdale ou acier inox AISI 316 ou acier suivant norme API 676 Sur demande : corps complet de chambre de réchauffage. La pompe peut être démontée pour l’entretien sans déconnec- ter le circuit de réchauffage.
  • 117.
    POMPES PROCESS -LIQUIDES VISQUEUX Les avantages Débit constant > proportionnel au nombre de tours et prati- quement invariable par rapport à la pression. Flux régulier > sans pulsation ou pic de pression qui puisse causer des vibrations dans l’équipement. Polyvalence > la même pompe peut véhiculer des liquides ayant une viscosité inférieure à celle de l’eau ou élevée telle que celle des bitumes, mélasses, résines ou polymères, simplement en ré- glant la position axiale du rotor. Réversibilité > en inversant le sens de rotation, le flux du liquide est inversé. Les performances restent identiques dans les deux sens de rotation. Auto-amorçage > le vide créé par la pompe permet un auto- amorçage rapide à la hauteur maximum consentie par les condi- tions physiques du liquide pompé (température, tension de vapeur, viscosité, etc). Simplicité > seulement deux parties en mouvement : rotor et en- grenage entraîné et une seule étanchéité axiale. Robustesse et fiabilité > faible vitesse de rotation. Support de pompe avec un palier incorporé, permettant l’utilisation d’un roulement surdimensionné. Simplicité et maintenance > les entretiens et réglages peu- vent se faire sans démonter le corps de pompe ni les tuyauteries. Conception modulaire > elle permet le remplacement rapide des composants internes de la pompe par des composants d’au- tre nuance (coussinets, étanchéité, réchauffeurs…). Conformité avec la préconisation ATEX > le système agréé ATEX développé par Varisco est un capteur à résistance variable. Il est installé sur le bain du quench. Polyvalent, il détecte tout fonctionnement à sec ou en boucle de la pompe et toute aug- mentation anormale de la température du fluide. 117 Pompe V85-2-SPG sur colle pour HDF. Pompe V180 SPG sur site chimique. Capteur ATEX. V 100-2 ST4W sur huile de palme.
  • 118.
    118 Les applications Les VARISCOV sont utilisées pour véhiculer des liquides dont la viscosité est comprise entre 1 et 100 000 cSt (mm2/s). Elles supportent des liquides chargés de matières abrasives avec une granulométrie variant suivant la taille des pompes. Les produits les plus couramment pompés sont par exemple : La gamme acétone cire gélatine huile lubrifiante méthanol saumure gélatine acide crème glucose huile minérale mélasse savon alcali colle glycol Isocyanate moût silicate de sodium alcool colorant glycérine kérosène pétrole sirop amidon encre goudron laque plastifiant solvant asphalte essence graisse lard poix trichloréthylène bitume éther huile combustible lessive liquide polyol vernis chocolat gasoil huile diathermique mazout résine V6 V12 V20 V25 V25-2 V30-2 V50-3 V60-2 V70-2 V80-2 V85-2 V90-2 V100-2 V120-2 V150-2 V151 V180 V200 pouces 1/2” 1/2” 1 1/4” 1 1/4” 1 1/4” 1 1/4” 2” 2” 3” 3” 4” 4” 4” 5” 6” 6” 8” 8” mm 15 15 40 40 40 40 50 50 80 80 100 100 100 125 150 150 200 200 kg G* 2,5 2,5 5,5 5,5 13 13 29 48 - 79 84 - 190 370 380 - 600 610 *Le poids s’entend pompe nue avec étanchéité presse étoupe, sans chambre de réchauffage mais avec by-pass. G : fonte - K : acier l/rotation 0,0045 0,0085 0,0214 0,0360 0,0450 0,0820 0,230 0,500 0,800 1,200 1,600 2,200 3,200 6,500 7,800 6,500 12,000 16,700 kg K* 2,5 2,5 2,5 2,5 2,5 2,5 30 51 82 84 - 190 200 - 400 390 610 630 Viscosité : Selon les modèles de 1 à 100 000 cSt pour les pompes équipées d’étanchéité par tresse. De 1 à 10 000 cSt pour les pompes équipées d’étanchéité par garniture mécanique simple. Débit : Suivant les types de pompes et les vitesses de rotation : de 0,6 à 260 m3/h. Température : Suivant les modèles : de -30°C à + 300°C. Pression : Suivant les types de pompes et les conditions d’utilisa- tion : de 0 à 20 bars. pH : Pour les pompes en fonte sphéroïdale : de 6 à 8. Pour les pompes en acier inoxydable : de 2 à 14.
  • 119.
    POMPES PROCESS -LIQUIDES VISQUEUX 119 Montages réalisés chez TELSTAR Pompe V60-2 SPK avec moto-variateur. Pompe V 200 ATEX avec réchauffage de la face avant. Pompe V70-2 avec brides ASA 150 et moto-variateur. Pompe V 100-2 entraînée par courroies trapézoï- dales / réducteur et moteur électrique anti-déflagrant. Pompe V80-2 ST4WG entraînée par moteur diesel sur chariot 2 roues avec arceau de levage. Pompe V 80-2 moteur diesel insonorisé sur remorque routière. Pompe V50-2 entraînée par courroies trapézoïdales.
  • 120.
    120 Dans chacune desgammes des pompes Subo, Hydro, Circulo et VARISCO, il existe des versions spéciales pour le pompage de liquides agressifs comme les acides, les produits chimiques, l’eau de mer, l’eau saumâtre... LIQUIDES AGRESSIFS STARLINE Subo Les modèles spéciaux «liquides agressifs» des Subo sont nombreux. Ils composent deux gammes complètes > les Subo-X en acier inoxydable 316, des modèles particulièrement indiqués pour le pompage d’eaux usées acides ou avec un taux élevé de chlorure, d’eau de mer ou d’eau saumâtre. Leur résistance exceptionnelle aux produits chimiques leur permet de nombreuses possibilités d’installation dans l’industrie chimique > les Subo-B en bronze marin, des matériels spécialement conçus pour le relevage d’eau de mer ou d’eau saumâtre sans produit organiques. Ces caractéristiques leur permettent d’être utilisées principalement pour des installations de pompage dans les milieux marins. Inox Bronze m 3 /h40 80 120 160 200 240 280 320 360 40010 440 480 520 560 6000 30 15 5 60 75 45 1 - Inox 2 - Bronze m 1 2
  • 121.
    POMPES PROCESS -LIQUIDES AGRESSIFS 121 Hydro Toutes les pompes de la gamme standard Hydro peuvent être proposées en différents matériaux. De 4 à 10 pouces, elles sont en partie disponibles en exécution acier inoxydable 304. De 6 à 12 pouces, elles sont en partie disponibles en exécution bronze. Les versions inox sont particulièrement bien adaptées aux pompages d’eau claire sans particule contenant des agents chimiques. Les versions bronze sont spécialement conçues pour pomper de l’eau de mer et de l’eau saumâtre sans particule. Inox Bronze m 3 /h m 8040 120 160 200 240 280 320 360 4000 600 660 720 780 840 300 360 420 480 540 60 120 180 240 1 - NR-151 et 201 2 - S-252 3 - S-181 STARLINE 2 1 3 m3 /h m 200 250 300 350 400100 1505010 450 500 550 600 6500 300 200 100 25 1 - S-302 2 - S-181 3 - S-252 4 - S151 124 3 m 3 /h m 40205 60 800 300 400 100 200 1 - FS-98 2 - NS-95 3 - S-151 321
  • 122.
    122 IR m 3 /h m 10 11 1220 30 40 50 60 70 80 903 6 7 8 9 4 5 6 7 8 9 100 200 300 400 500 600 700 800 10 20 30 40 50 60 70 80 100 2 1 1 - IR4P 2 - IR2P LIQUIDES AGRESSIFS STARLINE Circulo Toutes les pompes de la gamme CIRCULO sont disponibles en exécution acier inoxydable 304 ou en bronze. Les versions inox sont particulièrement bien adaptées aux pompages d’eau claire contenant des agents chimiques sans particule solide. Les versions bronze sont spécialement conçues pour pomper de l’eau de mer et de l’eau saumâtre.
  • 123.
    POMPES PROCESS -LIQUIDES AGRESSIFS 123 J thermiques-électriques J Toute la famille J de la gamme VARISCO se décline en exécution acier inoxy- dable ou en bronze. Certains modèles disposent également d’une variante com- binant fonte et bronze. Cette variante, tout en restant dans une gamme de prix raisonnable, est idéale pour pomper des liquides contenant des traces de sel en faible quantité. La version inox est conseillée lorsque le liquide pompé contient des agents chimiques avec des particules non abrasives alors que la version bronze est spécialement conçue pour pomper de l’eau de mer et de l’eau saumâtre. VARISCO m 3 /h m 1000 2000 3000100 50040030020010 20 30 40 50 602 3 4 5 6 7 8 91 0 21 3 12 30 39 48 57 66 72 1 2 1 - J électriques 2 - J thermiques
  • 124.
    124 Cuves Relevo RELEVO 7000 arrivéeDN250 maxi tuyauterie DN50 à DN80 refoulement DN100 maxi RELEVO 12000 arrivée DN315 maxi tuyauterie DN50 à DN150 refoulement DN200 maxi RELEVO 23000 sur-mesure Cuve polyester équipée en standard de : • fond renforcé et profilé • pieds d’assise avec glissière et rails en acier/inox • clapets anti-retour et vannes • support inox pour régulateurs de niveau • tuyauteries PVC
  • 125.
    SÉRIE SR :STATIONS DE RELEVAGE 125
  • 126.
    126 Relevo Relevo est unesérie de cuves à enterrer conçue pour le relevage et le refoulement des eaux pluviales et usées, chargées en matières fibreuses, fécales ou rejets d’usines. Les cuves de base sont modulaires et dimensionnées à la demande. Elles peuvent être équipées de 1 à 3 pompes et de nombreuses options. En fonction de votre cahier des charges, TELSTAR réalise une étude précise de l’équipement adapté à votre besoin et vous fournit un devis détaillé : matériels, livraison, installation, options… STATIONS DE RELEVAGE Les applications Relevage d’eaux usées de maisons, lotissements, collectivités, sanitaires, chantiers, industries… La gamme RELEVO 7000 > diamètre 1 250 mm > paroi 8 mm > hauteur 2 à 6 m. RELEVO 12000 > diamètre 1 630 mm > paroi 10 mm > hauteur 2 à 6 m. RELEVO 23000 > diamètre 2 195 mm > paroi 16 mm > hauteur 2 à 6 m.
  • 127.
    STATIONS DE RELEVAGE 127 Les“plus” techniques > fond incliné (moins de sédimentation) > matériaux composite haute résistance : armature en polyester armé (fibre de verre, silice, résine) > gelcoat sur paroi interne (moins d’accrochage) Equipement > pompe(s) STARLINE Subo (1 à 3) > pieds d’assise > barres de guidage inox > clapets anti-retour > vannes > tuyauteries > câble de terre > support potence > bride de refoulement > options (voir fiches techniques) support potence couvercle chaussée légère anneaux d’ancrage joint d’étanchéité à lèvre pour raccordement au fil d’eau pompe(s) STARLINE Subo plateau d’ancrage joints démontables pieds d’assise barres de guidage inox chaîne de levage Raccordement à la chambre à vanne (option) vannes opercule régulateurs de niveau clapet anti-retour à boule Gelcoat Silice et résine isophtalique Résine et fibre de verre
  • 128.
    128 Études POMPES mises engroupes châssis spéciaux montage sur remorques ACCESSOIRES chariots Packo châssis accessoires x20 y 10 m3 /h m > cahier des charges > études hydrauliques > adaptation du produit > automatismes > essais
  • 129.
    SÉRIE F :FABRICATIONS SPÉCIALES 129
  • 130.
    130 FABRICATIONS SPÉCIALES L’ atelier Des«artisans» très qualifiés : • soudeurs, • mécaniciens, • ajusteurs, • monteurs, • électriciens, • peintres, • … Ils façonnent, fabriquent, assemblent, essaient, modifient, peignent, finissent et contrôlent des matériels simples ou très complexes avec la même dextérité et le même sérieux. Le bureau d’études Des ingénieurs qui : • établissent des cahiers des charges, • répondent à vos cahiers des charges, • adaptent des produits à vos besoins, • créent des systèmes d’automatismes, • supervisent la fabrication, • contrôlent et testent leurs créations.
  • 131.
    FABRICATIONS SPÉCIALES 131 Tous typesde solutions et d’accessoires de pompage réalisés sur mesure chez TELSTAR Réalisation d’un groupe motopompe pour le pompage d’eaux très chargées en particules abrasives (graviers) pouvant atteindre un diamètre de 90 mm. Débit max: 850 m3/h, hauteur manométrique max: 68 m, puissance installée: 168 kW. De l’arrivée du moteur «Caterpillar» à l’expédition du groupe, tous les intervenants de chez TELSTAR suivent l’évolution de «leur» réalisation.
  • 132.
    Alimentation en eaud'une station de traitement d'eau potable. (Meaux - Seine-et-Marne) Groupe moto-pompe diesel d’épuisement sur remorque routière Pompe pneumatique WILDEN LB100S montée sur chariot mobile. 132
  • 133.
    Matériels d’intervention pour lespompiers. Pompe de secours haute-pression. Réseaux incendie d’un ravitailleur de la Marine Nationale. Groupe motopompe de secours sur remorque routière. (Musée du Louvre - Paris) Pompe Grindex Minex équipée de flotteurs. FABRICATIONS SPÉCIALES 133
  • 134.
    134 Hydrauliques p. 136 à145 tuyaux raccords réductions/augmentations brides vannes clapets anti-retour crépines Électriques p. 146 à 151 coffrets de commande transmetteurs mesures et signalisation alarmes câbles Régulation p. 152 à 157 flotteurs sondes piezométriques sondes ultrason
  • 135.
    SÉRIE A :ACCESSOIRES 135
  • 136.
    HYDRAULIQUES Souvent traités commedes parents pauvres, les accessoires hydrauliques méritent pourtant toute notre attention car ils conditionnent souvent le fonctionnement d'un ensemble de pompage. A l'image d'une chaîne, c'est toujours le maillon le plus faible qui donne la force de traction à ne pas dépasser. Tuyaux, coudes, vannes, clapets, raccords, doivent être choisis avec soin et adaptés réellement aux besoins de l'installation. 136 ACCESSOIRES > vous trouverez dans ce chapitre une sélection des produits les plus couramment utilisés > si certains manquaient, nous saurons les trouver
  • 137.
    Ø (mm) P.S.(bar) P.E. (bar) Poids (kg/ml) Unité stockage (ml) Références 51x57 5 15 0,65 40 060050 76x82 5 15 0,95 40 060075 80x86 5 15 1,00 40 060080 102x108 5 15 1,20 40 060100 152x158 5 15 1,77 40 060150 203x211 5 15 2,19 30 060200 254x262 5 15 3,70 30 060250 Tuyau caoutchouc souple noir enroulable à plat 5 bars ACCESSOIRES HYDRAULIQUES Tuyaux légers spécialement adaptés aux pompes submersibles, aux systèmes de drainage. Enroulables à plat. Gamme de température : - 40°C à + 100°C. Tube : caoutchouc synthétique noir et lisse. Armature : nappes synthétiques très résistantes, 2 plis. Revêtement : caoutchouc synthétique noir, lisse (aspect bandelé) très résistant aux conditions atmosphériques, à l’abrasion et à l’ozone. Ø (mm) P.S. (bar) P.E. (bar) Poids (kg/ml) Unité stockage (ml) Références 76x87 10 30 1,70 40 061075 80x92 10 30 2,00 40 061080 102x115 10 30 2,70 40 061100 152x166 10 30 3,90 40 061150 203x217 10 30 5,20 30 061200 254x268 10 30 7,00 30 061250 Tuyau caoutchouc souple noir enroulable à plat 10 bars Tuyaux très résistants spécialement adaptés aux pompes submersibles, gros débit, eaux chargées. Gamme de température : - 40°C à + 100°C. Tube : caoutchouc synthétique noir et lisse. Armature : nappes synthétiques très résistantes, 4 plis. Revêtement : caoutchouc synthétique noir, lisse (aspect bandelé) très résistant aux conditions atmosphériques, à l’abrasion, à l’ozone et à l’usure. Ø (mm) P.S. (bar) P.E. (bar) Dépression max. (bar) Poids (kg/ml) Unité stockage (ml) Rayon courbure (mm) Références 25x31 7 21 0,7 0,29 50 75 070025 30x36 6 18 0,7 0,35 50 90 070030 35x41 6 18 0,7 0,42 50 105 070035 40x46 6 18 0,7 0,51 50 120 070040 45x52 5 15 0,7 0,57 50 135 070045 50x58 5 15 0,7 0,73 50 150 070050 70x76 5 15 0,6 1,35 50 320 070070 75x85 4 12 0,6 1,47 50 340 070075 80x90 4 12 0,6 1,57 50 360 070080 100x112 4 12 0,6 2,11 25 450 070100 150x163 3 9 0,6 3,85 25 675 070150 Tuyau spire PVC Gamme de température : - 10°C à + 60°C. Ø (mm) P.S. (bar) P.E. (bar) Dépression max. (bar) Poids (kg/ml) Unité stockage Rayon courbure (mm) Références 40x50 10 30 0,8 0,80 50 240 071040 50x62 8 24 0,8 1,10 50 300 071050 75x89 7 21 0,7 1,90 50 450 071075 80x94 7 21 0,7 2,10 50 480 071080 100x115 5 15 0,7 3,30 25 630 071100 150x169 3 9 0,55 6,00 25 1100 071150 200x220 2,5 7,5 0,55 7,50 25 1500 071200 Tuyau spire PVC renforcé Gamme de température : - 10°C à + 60°C. P.S. : pression service P.E. : pression épreuve 137
  • 138.
    138 Ø (mm) Epais.(mm) Long (ml) Pression (bar) Poids (kg/ml) Références 80 8/10 6 13 1,8 264036 100 9/10 6 10 2,5 264002 150 12/10 6 10 4,8 264109 200 13/10 6 6 8,8 264159 250 16/10 6 5 14,4 264160 300 16/10 6 5 29,8 264161 Tuyau métallique sphérique et anfor avier galvanisé Angle d’alignement approximatif : 10 à 12° Ø (mm) P.S. (bar) P.E. (bar) Poids (kg/ml) Unité stockage (ml) Rayon carbure (mm) Références 80x94 3 9 2,1 3 480 072080 102x116 3 9 3,6 3 630 072100 152x172 3 9 6,9 3 1050 072150 203x228 3 9 11,1 3 1800 072200 254x265 3 9 13 3 2600 072250 305x334 3 9 23 3 2700 072300 Tuyau caoutchouc renforcé métal avec manchettes lisses aux extrémités Tuyaux résistants à l’abrasion externe et interne. Gamme de température : - 35°C à + 70°C. Tube : caoutchouc synthétique noir et lisse. Armature : nappes synthétiques et spirales métalliques rayées. Revêtement : caoutchouc synthétique noir, lisse (aspect bandelé) très résistant aux conditions atmosphériques, à l’abrasion, à l’ozone et à l’usure. Ø (mm) P.S. (bar) P.E. (bar) Poids (kg/ml) Unité stockage (ml) Références 35 5 15 0,20 100 080035 40 5 15 0,21 100 080040 45 5 15 0,25 100 080045 50 4,5 13,5 0,29 100 080050 75 4 12 0,57 100 080075 80 4 12 0,57 100 080080 100 4 12 0,75 100 0800100 150 3 9 1,25 100 0800150 200 3 9 1,93 100 080200 Tuyau souple bleu toile nylon Ø (mm) P.S. (bar) P.E. (bar) Poids (kg/ml) Unité stockage (ml) Références 75 9 27 0,66 100 081075 100 9 27 1,20 100 081100 150 7 21 1,65 100 081150 200 5 15 2,20 100 081200 250 5 15 3,30 100 081250 Tuyau souple rouge toile nylon
  • 139.
    ACCESSOIRES HYDRAULIQUES 139 Ø (mm)Poids (kg) Références 40 0,7 266012 50 1 266020 80 2 266046 100 2,8 266054 150 8 266070 200 15,5 265985 Crépine galva lisse sans clapet Ø (mm) Références 80 LL080 100 LL100 150 LL150 200 LL200 250 LL250 300 LL300 Crépine acier F à rouleaux Ø (mm) Réf. Ø (mm) Réf. 36/39 CO003639 68/73 CO006873 40/43 CO004043 74/79 CO007479 44/47 CO004447 80/85 CO008085 48/51 CO004851 86/91 CO008694 52/55 CO005255 98/103 CO098103 56/59 CO005659 104/112 COS104112 60/63 CO006063 149/161 COS149161 Collier acier simple serrage Ø (mm) Réf. Ø (mm) Réf. 104/112 CO104112 162/174 CO162174 113/121 CO113121 200/220 CO200220 131/140 CO131140 240/260 CO240260 149/161 CO149161 260/280 CO260280 300/325 CO300325 Collier acier double serrage Ø (mm) Poids (kg) Références 80 3,2 266211 100 6,2 266212 150 8,8 266214 200 12,4 266215 Crépine galva lisse avec clapet Ø (mm) Poids (kg) Références 80 2,8 266143 100 5 266151 150 10 266177 200 22 266193 250 50 266185 300 60 265977 Crépine galva F sans clapet Ø (mm) Poids (kg) Références 50/40 0,4 292005 50/50 0,6 292013 80/75 1,2 263400 80/80 1,3 263399 100/80 1,6 263404 100/100 2,5 263412 150/150 3,5 263438 200/200 8 263462 250/250 12 263446 300/300 24 263470 Manchon galva M lisse Ø (mm) Réf. Ø (mm) Réf. 50/40 292102 100/100 263519 50/50 292110 150/150 263535 80/75 263500 200/200 263569 80/80 263496 250/250 263543 100/80 263501 300/300 263488 Manchon galva F lisse Ø (mm) Filetage Poids (kg) Réf. 50 1”1/2 0,8 292322 80 3” 1,7 263080 100 4” 2,1 263111 150 6” 3,4 263073 Manchon galva F fileté Ø (mm) Poids (kg) Crochets PN Réf. 100 7 2 10 263302 150 9 2 10 263306 200 10 2 10 263350 250 20,5 3 10 263351 300 31 3 10 263154 Raccord galva F bride Ø (mm) Poids (kg) PN Réf. 100 6 10 263301 150 8 10 263307 200 10 10 263349 250 20 10 263323 300 30 10 263153 Raccord galva M sur bride Ø (mm) Filetage Poids (kg) Réf. 50 1”1/4 0,3 292217 50 1”1/2 0,4 292225 50 2” 0,5 292233 80 3” 1,4 262995 100 3” 1,9 263006 100 4” 1,9 263014 150 6” 3,6 263065 Manchon galva M fileté Ø (mm) Poids (kg) Références 80 2,5 263967 100 3,4 263909 150 6 263917 200 15 263632 250 22 263925 300 41 263926 Coude galva à 45° M/F Ø (mm) Réf. Ø (mm) Réf. 100/80 264651 200/150 264654 120/100 264652 250/200 264656 150/120 264653 250/150 264657 80/100 264671 150/100 264658 100/120 264672 150/200 264675 120/150 264673 150/250 264676 100/150 264674 250/300 264677 Réduction et augmentation galva F/M Ø (mm) Poids (kg) Références 80 2,7 263585 100 4,0 263608 150 7,5 263616 200 15 263577 250 23 263624 300 42 263640 Coude galva à 90° M/F
  • 140.
    140 Type Ø (mm)Poids (kg) Réf. M/M 100 2,9 263971 M/M 150 5,2 263972 M/M 200 11,6 263973 M/M 250 15,8 263974 F/F 100 2,6 263981 F/F 150 5 263982 F/F 200 11,7 263983 F/F 250 16,2 263984 Raccord d’inversion galva M/M et F/F Ø (mm) Poids (kg) Références 100 4,2 264951 100 5,9 264952 150 8,9 264954 Dérivation galva latérale F/M/M Ø (mm) Poids (kg) Réf. 80 4,4 264931 100 6,1 264932 150 12,2 264934 Dérivation galva en té F/M/M Type Ø (mm) Poids(kg) Réf. F/M/M/M 80 5,5 264961 F/M/M/M 100 8,2 264962 F/M/M/M 150 12 264963 F/M/M 80 3,5 264911 F/M/M 100 6,7 264912 F/M//M 150 9,8 264914 Dérivation galva F/M/M/M et F/M/M Ø (mm) Filetage M Références 100 2” 264937 100 3” 264938 150 3” 264939 150 4” 264940 200 3” 264941 200 4” 264942 250 3” 264943 250 4” 264944 Manchon M/F avec dérivation fileté M Ø (mm) Réf. Réf. 50 263360 263445 80 263362 263448 100 263363 263449 150 263365 263451 200 263366 263452 250 263367 263453 300 263368 263454 Bouchon galva M et F à griffe Ø (mm) Poids (kg) Références MØ 150 x 2FØ 80 6,9 264986 MØ 200 x 2FØ 100 10,6 264988 MØ 250 x 2FØ 150 20,5 264989 FØ 150 x 2MØ 80 6,7 264980 FØ 200 x 2MØ 100 12,6 264982 FØ 250 x 2MØ 150 18,2 264984 Dérivation galva M/F/F et F/M/M Ø (mm) Réf. Ø (mm) Réf. 40 JO0040 80 JO0080 50 JO0050 100 JO0100 60 JO0060 150 JO0150 75 JO0075 200 JO0200 250 JO0250 Jonction acier crantée Ø A (mm) Ø A (mm) Réf. 50 75 JO050075 75 100 JO075100 100 150 JO100150 150 200 JO150200 200 250 JO200250 Réduction acier crantée Ø (mm) Réf. 75 RA9075 100 RA9100 150 RA9150 200 RA9200 250 RA9250 Coude galva à 90° M/M cannelé Ø (mm) Réf. 50 JO9050 75 JO9075 100 JO9100 150 JO9150 200 JO9200 250 JO9250 Jonction galva crantée Ø raccord (mm) Réf. 50 292607 80 263195 100 263200 150 263218 200 263234 250 263226 300 263242 Joint caoutchouc Bride et visserie DN PN Nb trous Bride plate Bride à souder Bride taraudée Boulon Ecrou Rondelle plate Rondelle grower Joint klingerit 40 10/16 4 BR801040 BR802040 1”1/2 BR803040 VH881670 HU16 M16 W16 BR800040 50 10/16 4 BR801050 BR802050 2” BR803050 VH881670 HU16 M16 W16 BR800050 65 10/16 4 BR801065 BR802065 2”1/2 BR803065 VH881670 HU16 M16 W16 BR800065 80 10/16 8 BR801080 BR802080 3” BR803080 VH881670 HU16 M16 W16 BR800080 100 10/16 8 BR801100 BR802100 4” BR803100 VH881670 HU16 M16 W16 BR800100 125 10/16 8 BR801125 BR802125 - VH881670 HU16 M16 W20 BR800125 150 10/16 8 BR801150 BR802150 - VH882080 HU20 M20 W20 BR800150 200 10 8 BR801200 BR802200 - VH882080 HU20 M20 W20 BR800200 200 16 12 BR801201 BR802201 - VH882080 HU20 M20 W20 BR800200 250 10 12 BR801250 BR802250 - VH882090 HU20 M20 W20 BR800250 250 16 12 BR801251 BR802251 - VH882090 HU24 M24 W24 BR800250 300 10 12 BR801300 BR802300 - VH882090 HU16 M20 W20 BR800300 300 16 12 BR801301 BR802301 - VH882495 HU24 M24 W24 BR800300
  • 141.
    ACCESSOIRES HYDRAULIQUES 141 Ø (mm)Filetage Références 50 2” JO011050 75 3” JO011080 100 4” JO011102 Jonction acier filetée M Filetage Références 1” RA001026 1” 1/4 RA001033 1” 1/2 RA001040 2” RA001050 2” 1/2 RA001066 3” RA001080 4” RA001102 Coude galva 90° F/F Filetage Références 1” RA002026 1” 1/4 RA002033 1” 1/2 RA002040 2” RA002050 2” 1/2 RA002066 3” RA002080 4” RA002100 Coude galva 90° M/M Filetage Réf. 45° Réf. 90° 1” RA003027 RA003026 1” 1/4 RA003034 RA003033 1” 1/2 RA003041 RA003040 2” RA003051 RA003050 2” 1/2 RA003067 RA003066 3” RA003081 RA003080 4” RA003103 RA003102 Coude galva 45° et 90 ° M/F Filetage Références F/F 2” RA206050 F/F 3” RA206080 F/F 4” RA206102 M/M 1”1/2 RA207040 M/M 2” RA207050 M/M 3” RA207080 M/M 4” RA207102 Manchon/mamelon acier Ø (mm) Filetage Références 50 2” JO09050 75 3” JO09075 100 4” JO09100 150 6” JO09150 Jonction galva filetée M Filetage Filetage Références 3/4” 1/2” RA011020 1” 1/2” RA011026 1”1/2 3/4” RA011040 1”1/2 1” RA011041 1”1/2 1” 1/4 RA011042 2” 1” 1/2 RA011052 2”1/2 2” RA011066 Réduction galva M/M Filetage Références 1” RA008026 1” 1/4 RA008033 1” 1/2 RA008040 2” RA008050 2” 1/2 RA008066 3” RA008080 4” RA008102 Raccord galva union F/F Filetage Filetage Références 1”1/2 1”1/4 RA010041 2” 1”1/4 RA010051 2” 1”1/2 RA010052 3” 1”1/2 RA010080 3” 2” RA010081 4” 2” RA010102 4” 3” RA010104 Manchon galva réduction M/F Filetage Filetage Références 1”1/2 1”1/4 RA009041 2” 1”1/4 RA009051 2” 1”1/2 RA009052 3” 1”1/2 RA009080 3” 2” RA009081 4” 2” RA009102 4” 3” RA009104 Manchon galva réduction F/F Filetage Réf. Réf. 1” RA006026 RA004026 1”1/4 RA006033 RA004033 1”1/2 RA006040 RA004040 2” RA006050 RA004050 2”1/2 RA006066 RA004066 3” RA006080 RA004080 4” RA006102 RA004102 Manchon et té F galva Filetage Références 1” RA007026 1” 1/4 RA007033 1” 1/2 RA007040 2” RA007050 2” 1/2 RA007066 3” RA007080 4” RA007102 Mamelon galva double M/M DN PN Références 65 10 BR808065 80 10 BR808080 100 10 BR808100 150 10 BR808150 200 10 BR808200 Lyre de raccordement acier 2 pompes DN PN Références 65 10 BR809065 80 10 BR809080 100 10 BR809100 150 10 BR809150 200 10 BR809200 250 10 BR809250 Coude acier à brides DN A DN B PN Réf. 65 80 10 BR807065 80 100 10 BR807080 100 150 10 BR807100 150 200 10 BR807150 200 250 10 BR807200 Cone acier à brides
  • 142.
    142 Filetage Références 1” RA101026 1”1/4 RA101033 1” 1/2 RA101040 2” RA101050 2” 1/2 RA101066 3” RA101080 4” RA101102 Coude 90° PVC F/F Filetage Filetage Références 1”1/4 1” RA111035 1”1/2 1”1/4 RA111040 2” 1”1/2 RA111051 2”1/2 2” RA111066 3” 2”1/2 RA111080 Manchon réduction PVC M/M Filetage M Filetage F Références 1”1/4 1” RA112033 1”1/2 1”1/4 RA112041 2” 1”1/2 RA112052 2”1/2 2” RA112066 3” 2”1/2 RA112081 4” 3” RA112102 Manchon réduction PVC M/F Filetage F Filetage M Références 1”1/4 1” RA113033 1”1/2 1”1/4 RA113040 2” 1”1/2 RA113050 2”1/2 2” RA113066 3” 2”1/2 RA113080 4” 3” RA113102 Manchon réduction PVC F/M Filetage Références 1” RA107026 1” 1/4 RA107033 1” 1/2 RA107040 2” RA107050 2” 1/2 RA107066 3” RA107080 4” RA107102 Mamelon PVC M/M Filetage Références 1” RA106026 1” 1/4 RA106033 1” 1/2 RA106040 2” RA106050 2” 1/2 RA106066 3” RA106080 4” RA106102 Manchon PVC F/F Filetage M Ø (mm) Références 1” 30 RA115026 1”1/4 40 RA115033 1”1/2 50 RA115040 2” 60 RA115050 Raccord fileté PVC embout cannelé Filetage F Références 1” CL501026 1” 1/4 CL501033 1” 1/2 CL501040 2” CL501050 2” 1/2 CL501066 3” CL501080 4” CL501102 Clapet à pied crépine laiton DN PN Références 65 16 CL203065 80 16 CL203080 100 16 CL203100 150 16 CL203150 200 16 CL203200 Clapet fonte à boule à brides Fil. M/F Réf. Fil. F/F Réf. 1” VA401026 1” VA402026 1”1/4 VA401033 1”1/4 VA402033 1”1/2 VA401040 1”1/2 VA402040 2” VA401050 2” VA402050 2”1/2 - 2”1/2 VA402066 3” - 3” VA402080 4” - 4” VA402102 Vanne laiton à sphère Filetage Références 1” VA100026 1” 1/4 VA100033 1” 1/2 VA100040 2” VA100050 2”1/2 VA100066 3” VA100080 Vanne à sphère PVC taraudée Filetage Références 1” RA108026 1” 1/4 RA108033 1” 1/2 RA108040 2” RA108050 Raccord union PVC F/F DN Références 65 CL210065 80 CL210080 100 CL210100 150 CL210150 200 CL210200 250 CL210250 Clapet acier à battant entre-brides Filetage Références 1”1/4 CL201033 1” 1/2 CL201040 2” CL201050 2” 1/2 CL201065 3” CL201080 Clapet fonte à boule F/F Filetage PN Références 1” 16 CL403026 1”1/4 16 CL403033 1”1/2 16 CL403040 2” 16 CL403050 2”1/2 16 CL403066 3” 16 CL403080 4” 16 CL403102 Clapet laiton à battant F/F
  • 143.
    ACCESSOIRES HYDRAULIQUES 143 Filetage Références 1”VA302026 1” 1/4 VA302033 1” 1/2 VA302040 2” VA302050 2” 1/2 VA301066 3” VA302080 4” VA302100 Vanne laiton papillon F/F Matériaux Filetage Ø (mm) Réf. PVC 1”1/4 32 93033 PVC 1”1/2 40 93040 PVC 2” 50 93050 Laiton 1”1/4 32 93133 Laiton 1”1/2 40 93140 Laitoon 2” 50 93150 Coude fileté M et sortie cannelée Matéraux Sortie Références Laiton Ø 35 mm RR420035 Laiton Ø 40 mm RR420040 Laiton Filetage M 1”1/4 RR419033 Laiton Filetage M 1”1/2 RR419040 1/2 raccord rapide cannelé et fileté Ø (mm) PN Références 65 10 MA000065 80 10 MA000080 100 10 MA000100 150 10 MA000150 200 10 MA000200 Manchon anti-vibratile EPDM à brides DN Références 80 VA220080 100 VA220100 150 VA220150 200 VA220200 250 VA220250 300 VA220300 Vanne fonte papillon entre-brides DN PN Références 40 10 VA200040 50 10 VA200050 65 10 VA200065 80 10 VA200080 100 10 VA200100 150 10 VA200150 200 10 VA200200 Vanne fonte à brides DN Filetage Guillemin 32 1”1/4 RP701033 40 1”1/2 RP701040 50 2” RP701050 65 2”1/2 RP701066 65 2” RP701067 80 3” RP701080 100 4” RP701102 DN Filetage DSP 40 1”1/2 RP701040D 65 2” RP701067D 65 3” RP701068D 1/2 raccord alu fileté M sans verrou 1/2 raccord alu M avec verrou DN Filetage Guillemin 40 2” RP704050 65 2” RP704051 65 3” RP704067 80 3” RP704080 100 3” RP704081 100 4” RP704102 DN Filetage DSP 40 2” RP704050D 65 2” RP704051D 65 3” RP704067D 100 4” RP704102D 1/2 raccord alu F avec verrou DN Guillemin 40 RP6004 50 RP6005 65 RP6006 80 RP6007 100 RP6008 DN DSP 40 RP2175 50 RP2934 65 RP2176 Joints par 100 DN Ø (mm) Guillemin 50 50 RP706050 65 65 RP706065 80 75 RP706075 100 100 RP706100 150 150 RP706150 40 45 RP705045 65 70 RP705065 65 75 RP705075 100 110 RP705110 DN Ø (mm) DSP 40 45 RP705045D 65 75 RP705065D 100 110 RP705110D 1/2 raccord alu cannelé avec verrou DN Filetage Guillemin 32 1”1/4 RP703033 40 1”1/2 RP703040 50 2” RP703050 65 2” RP703051 65 2”1/2 RP703066 65 3” RP703067 80 3” RP703080 100 4” RP703102 DN Filetage DSP 40 1” 1/2 RP703040D 40 2” RP703041D 65 3” RP703067D 100 4” RP703102D 1/2 raccord alu F sans verrou DN Filetage Guillemin 32 1”1/4 RP702033 40 1”1/2 RP702040 50 2” RP702050 65 2”1/2 RP702066 65 2” RP702067 80 3” RP702080 100 4” RP702102 DN Filetage DSP 40 1”1/2 RP702040D 65 2” RP702067D 65 3” RP702068D
  • 144.
    144 DN Références 40 RP6901 50RP6902 65 RP1777 80 RP6903 100 RP1767 Crépine avec panier polyéthylène DN Guillemin 50 RP4145 65 RP4146 80 RP4147 DN DSP 40 RP4710 65 RP4711 DN AR 100 RP4712 Bouchon alu verrou et chaînettes Désignation Références Clé acier revêtue de résine RP3148 époxy pour DN20 à 120 Clé tricoise bronze d’aluminium RP2174 anti-étincelles pour DN 20 à 65 Clé tricoise Kit d’aspiration refoulement VARISCO Désignation Ø 40 Ø 50 Ø 80 Ø 100 Crépine 266012 266020 266046 266054 Manchon M fileté 292225 292233 262995 263014 Manchon F lisse 292102 292110 263496 263519 Coude fonte RA003040 RA003050 RA003080 RA003102 Coude raccord 90° M/F - - - Tuyau d’aspiration 070040 070050 071080 071100 Collier de serrage CO04851 C0005659 C0008694 C0104112 KITAR040 KITAR050 KITAR080 KITAR100Réf. de l’ensemble Kit pro d’aspiration refoulement VARISCO Kit d’aspiration refoulement VARISCO Désignation Ø 150 Ø 200 Ø 250 Crépine 266177 266193 266185 Manchon M fileté 263463 263465 263467 Manchon F lisse 263535 263569 263543 Manchon M lisse 263438 263462 263446 Coude raccord 90° M/F 263616 263577 263624 Tuyau d’aspiration 072150 072200 072250 Collier de serrage C0149161 C0200220 C0240260 KITAR150 KITAR200 KITAR250Réf. de l’ensemble Ø (mm) Papillon fonte Références Ø (mm) Papillon inox Références 150 Fonte KIT150PROF 150 Inox KIT150PROI 200 Fonte KIT200PROF 200 Inox KIT200PROI 250 Fonte KIT250PROF 250 Inox KIT250PROI
  • 145.
  • 146.
    146 Les matériels électriquesen fonctionnement doivent être équipés de protections garantissant leur sécurité ainsi que celle des personnes les utilisant. Au-delà de ces règles de base que TELSTAR s’efforce de sui- vre pour la construction de tous ses produits, nos équipes sont évidemment capables d'étudier et de réaliser tous les ensembles d’automatismes, de contrôle, de régulation… que nos clients utilisent quotidiennement. ÉLECTRIQUES Nos fabrications sont traditionnelles et le choix est guidé essentiellement par le souci de fiabilité et de simplicité. Du plus simple au plus compliqué, du coffret de la pompe de relevage de 1 kW aux armoires de fontaines musicales, nous pouvons, avec votre participation, satisfaire vos projets les plus élaborés. ACCESSOIRES
  • 147.
    ACCESSOIRES ÉLECTRIQUES 147 Démarreur àRelais Thermique (DRT). Équipement de base pour commander et protéger tous les matériels électriques. Existe en mono 230V de 1,6 à 12A et en tri 400V de 1,6 à 25A. Dans les deux cas, avec ou sans sectionneur. Indice de protection : IP65. * A raccorder à une alimentation équipée d’un dispositif de protection et de sectionnement bipolaire ou tripolaire sui- vant le cas, en conformité avec la norme EN 60204. Coffret de protection et de régulation automatique 1 pompe mono ou tri jusqu’à 12A à fixation murale. Enveloppe en maté- riaux isolants, IP65, il est équipé d’un interrupteur général, d’un disjoncteur de protection thermique*, d’un contacteur, d’un transfo basse tension 24V, d’un commutateur de choix de marche (Auto/manuel), de voyants de signalisation à LED (Sous- Tension/ Marche/Défaut). Bornier, presse étoupe, schéma de câblage DAO. Possibilité de loger le condensateur d’une pompe monophasée. * 1 disjoncteur thermique (mono ou tri), à commander séparément. Dimensions : H335 x L340 x P178 mm Indice de protection : IP65 Dimensions : H370 x L275 x P140 mm Indice de protection : IP65 Les coffrets dépourvus d’un dispositif de protection différentiel le 30 mA doivent être raccordés à une ligne d’alimentation qui en est équipée conformément avec la norme NFC15-100.! Démarreurs à relais thermiques Coffret CORA1 Coffret de protection et de régulation automatique 2 pompes mono jusqu’à 12A ou tri jusqu’à 14A à fixation murale. Enveloppe en matériaux isolants. Il est équipé, d’un interrupteur général, de 2 disjoncteurs thermiques*, de 2 contac- teurs, de 2 commutateurs de choix de marche (Auto/Ø/Manuel), d’une carte électronique intégrant un transfo basse tension, de voyants de signalisation à LED (Marche P1-P2/Défaut P1-P2/Niveau bas, Niveau 1, Niveau 2, Niveau alarme), contact report niveau alarme. Bornier, presse étoupe, schéma de câblage. En version mono, les condensateurs de démarrage des pompes seront obligatoirement à l’extérieur du coffret. * 1 disjoncteur thermique (mono ou tri) par pompe, à commander séparement. Coffret CORA2 sans relais Désignation Sectionneur Réf. M 230 V 9 A non* LE1D09P7 M 230 V 9 A oui LE4D09P7 M 230 V 12 A non* LE1D12P7 M 230 V 12 A oui LE4D12P7 Tri 400 V 12 A non* LE1D12V7 Tri 400 V 12 A oui LE4D12V7 Tri 400 V 18 A non* LE1D18V7 Tri 400 V 18 A oui LE4D18V7 Tri 400 V 25 A non* LE1D25V7 Tri 400 V 25 A oui LE4D25V7 Relais thermiques (RT) à inclure dans DRT Désignation Réf. Désignation Réf. RT 1 à 1,7 A LRD06 RT 7 à 10 A LRD14 RT 1,6 à 2,5 A LRD07 RT 9 à 13 A LRD16 RT 2,5 à 4 A LRD08 RT 13 à 18 A LRD21 RT 4 à 6 A LRD10 RT 16 à 22 A LRD22 RT 5,5 à 8 A LRD12 RT 23 à 32 A LRD32 Coffret CORA1 sans disjoncteur Désignation Réf. CORA 1 jusqu’à 12A Tri 98016 CORA 1 jusqu’à 12A mono 98001 Disjoncteur thermique pour CORA1 Désignation Réf. 1,6 à 2,5 A GV2ME07 2,5 à 4 A GV2ME08 4 à 6 A GV2ME10 6 à 10 A GV2ME14 9 à 14 A GV2ME16 Options CORA1 Désignation Réf. Relais alarme 044022 Buzzer 75 dB 044023 Coup de poing arrêt d’urgence 044053 Chassis taille 1 044091 Options CORA2 Désignation Réf. Châssis taille 1 044091 Coffret CORA2 sans disjoncteur Désignation Réf. CORA 2 jusqu’à 12A mono 230V 98214 CORA 2 jusqu’à 14A Tri 400V 98215 Disjoncteur thermique pour CORA2 Désignation Réf. 1,6 à 2,5 A GV2ME07 2,5 à 4 A GV2ME08 4 à 6 A GV2ME10 6 à 10 A GV2ME14 9 à 14 A GV2ME16
  • 148.
    148 Tous les coffretsne disposant pas de protection différentielle incorporée doivent être raccordés à une alimentation équipée d’un dispositif de protection et de sectionnement bipolaire ou tripolaire suivant le cas, en conformité avec la norme EN 60204.! C = taille de châssis métallique. * modèle tenu en stock avec disjoncteur diffé- rentiel déjà câblé. Utiliser la terminaison ”OP” à la fin des références des armoires standard. NB : choix de protection différentielle Pour une protection générale, choisir 1 disjoncteur dont l’ampérage est au moins égal à 2 fois celui d’1 pompe. Pour une protection par pompe, choisir 2 différentiels d’ampérage équivalents à celui d’1 pompe. Coffret de protection et de régulation 1 pompe mono ou tri à fixation murale. Enveloppe en tôle, équipé d’une coupure générale, d’une protection magnétique, thermique, d’un contacteur, d’un transfo basse tension 24V, d’un commutateur de choix de marche (Auto/Ø/Manuel), de voyants de signalisation à LED (Sous tension/Marche/Défaut) et d’un bouton de coupure d’urgence. Bornier, presse étoupe, schéma de câblage DAO. Différentiel en option. Indice de protection : IP65 Coffret COPRA1 Coffret de protection et de régulation automatique 2 pompes. Équipement identique à l'armoire 1 pompe avec en plus les fonctions de secours d'une pompe par l'autre, de permutation automatique à chaque démarrage et de mise en parallèle en cas d'arrivée surabondante. Différentiel en option. Indice de protection : IP65 Coffret COPRA2 Démarrage direct CV kW Amp. C Réf. 10 7,5 12 2 041007 15 11 25 2 041015* Démarrage étoile triangle CV kW Amp. C Réf. 20 15 32 4 041120 25 18,5 40 4 041125 30 22 50 4 041130 40 30 65 5 041140 50 37 80 6 041150 Démarrage progressif CV kW Amp. C Réf. 20 15 32 T8 041420 30 22 50 T8 041430 40 30 65 T9 041440 50 37 80 T9 041450 75 55 100 T9 041475 80 62 112 T12 041480 100 75 135 T12 041499 122 90 162 T12 041498 Démarrage statorique CV kW Amp. C Réf. 20 15 32 6 041220 25 18,5 40 6 041225* 30 22 50 6 041230* 40 30 65 7 041240 50 37 80 7 041250* 75 55 100 7 041275 80 62 112 10 041280* Démarrage auto transfo CV kW Amp. C Réf. 20 15 32 8 041320 25 18,5 40 8 041325 30 22 50 8 041330 40 30 80 9 041340 Démarrage direct CV kW Amp. C Réf. 10 7,5 12 5 042007 15 11 25 6 042015 Démarrage progressif CV kW Amp. C Réf. 15 11 25 T8 042215 20 15 32 T8 042220 30 22 50 T8 042230 40 30 65 T9 042240 50 37 80 T9 042250 75 55 100 T9 042275 80 62 112 T11 042280 100 75 135 T11 042299 Démarrage étoile triangle CV kW Amp. C Réf. 20 15 32 8 042120 25 18,5 40 8 042125 30 22 50 8 042130 40 30 65 9 042140 50 37 80 9 042150 60 45 95 11 042160 75 55 100 11 042175
  • 149.
    ACCESSOIRES ÉLECTRIQUES 149 A intégrerdans les coffrets COPRA 1 et 2. Bloc différentiel pour coffret Support réalisé en acier mécano soudé. Peinture polyurethane sur apprêt. Châssis pour coffret et armoire Accessoires pour coffrets COPRA 1 et 2. Option pour coffret COPRA C’est le complément logique de la gestion automatisée d’une installation de pompage. Il collecte des informations pré-déterminées, (présence ou absence d’alimentation, fonctionnement des matériels, niveau d’alarme ou autres diagnostics paramétrés). En cas d’anomalies, il compose automatiquement un ou plusieurs numéros de téléphone et transmet un message vocal ou écrit. Coffret transmetteur téléphonique Coffret d’alarme de niveau avec fusible et voyant lumineux + buzzer 75 dB, alimentation mono 220/240 V, indice de protection : IP 30. A raccorder à une alimentation équipée d’un dispositif de protection et de sectionnement bipolaire ou tripolaire sui- vant le cas, en conformité avec la norme EN 60204. Coffret d’alarme Intensité Réf. Mono jusqu’à 16 A 044009 Mono jusqu’à 25 A 044010 Tri jusqu’à 25 A 044011 Tri jusqu’à 40 A 044012 Tri jusqu’à 63 A 044013 Tri jusqu’à 100 A 044014 Tri jusqu’à 125 A 044015 Désignation Réf. Relais alarme 044022 Buzzer 75 dB 044023 Klaxon 110 dB 044024 Feux clignotant 24 V. 41301LEG Feux clignotant 230 V. 41337LEG Voltmètre + commutateur 044033 Ampèremètre + transfo. pour 1 pompe 044030 Compteur horaire pour 1 pompe 044028 Résistance chauffante 55W + thermostat 044037 Piquet de terre + 3m de cable 25 mm2 044042 Transmetteur GSM CT10M Transmetteur RTC CT06 Relais intrinseque 2 pôles 230V RDN 211000 058711 Désignation Réf. Coffret GSM 041500 Coffret RTC 041600 Taille Réf. Taille Réf. 1 044091 2 044092 3 044093 4 044094 5 044095 6 044096 7 044097 8 044098 9 044099 10 044100 11 044110 Désignation Réf. Coffret d’alarme 99933 OPTIONS
  • 150.
    150 Type domestique ouindustrielle, elle correspond à la norme européenne CEI 309.2. Prise mâle IP 44 Type domestique ou industrielle, elle correspond à la norme européenne CEI 309.2. Prise femelle IP 44 Prise de courant à dispositif d’interruption incorporé. Contacts en bout en argent-nickel avec tresse métallique. Conformité CEI et EN60309-1 Décontacteur maréchal DS1 30A IP 54 Câble industriel souple H07RN-F Protection contre les risques de chocs électriques pour des applications mobiles. Sensibilité 10 ou 30 mA. Mono. 230V/50Hz jusqu’à 16 A Conformité CEI 23E/229/CDV. Disjoncteur différentiel Kit complet de raccordement pour la réalisation de connexions étanches de câbles souples. Trousse scotch Intensité Tension Réf. 2x10A + T 230 V 50245LEG 2x16A + T 230 V 148MENN 3x16A + T 400 V 152MENN 3x32A + T 400 V 164MENN 3x63A + T 400 V 1231MENN avec inversion de phases 3x16A + T 400 V 3328MENN 3x32A + T 400 V 397MENN Intensité Tension Réf. 2x10A + T 230 V 50246LEG 2x16A + T 230 V 180MENN 3x16A + T 400 V 194MENN 3x32A + T 400 V 126MENN Intensité Tension Réf. connecteur Réf. poignée Fiches mâles 2x30A + T 230V 3118015 3110000013 3x30A + T 400V 3118013 3110000013 4x30A + T 400V 3118017 3110000013 Fiches femelles 2x30A + T 230V 3114015 3110000013 3x30A + T 400V 3114013 3110000013 4x30A + T 400V 3114017 3110000013 Section Réf. Section Réf. 1x1,5 mm CABD115 4x16 mm CAB4160 3x1 mm CAB310 4x25 mm CAB4250 3x1,5 mm CAB315 4x35 mm CAB4350 3x2,5 mm CAB325 4x50 mm CAB4500 4x1,5 mm CAB415 4x70 mm CAB4700 4x2,5 mm CAB425 4x95 mm CAB4950 4x4 mm CAB440 7x1,5 mm CAB715 4x6 mm CAB460 10x1,5 mm CAB1015 4x10 mm CAB4100 Intensité Réf. 10 mA mono jusqu’à 16 A PD10MA 30 mA mono jusqu’à 16 A PD30MA Câble Ø mm Section Réf. 8 à 20 2x1,5 à 4x4 92MAO 8 à 20 2x1,5 à 4x6 92A1F 14 à 32 4x4 à 4x16 92A2F 23 à 39 2x10 à 4x25 92A3F 28 à 50 4x10 à 4x50 92A4F
  • 151.
  • 152.
    Conçus et développésavec ATMI, nos capteurs sont basés sur le principe du “flotteur”. Le soin apporté à leur fabrication et la qualité des matériaux employés leur assurent robustesse et fiabilité : • microrupteurs à contact or et argent et mécanisme inoxydable, enveloppes polypropylène copolymère et surmoulage vulcanisé sous presse (pour le tout hypalon), • câble de type HO7RN8-F, AO7RN8-F, AO5RN-F…, • aucun sertissage ni collage, tous les régulateurs sont testés et étanches • gamme anti-explosible Atex, certifiée par le LCIE (attestation CE LCIE 00 ATEX 6003X), • gamme ACS, eau potable destinée à la consommation humaine. < Régulateurs aux normes ACS pour les liquides destinés à la consommation humaine. v Régulateurs anti-explosible aux normes ATEX pour silos à grains ou industries chimiques. RÉGULATION < Régulateurs classiques pour station de relevage. 152
  • 153.
    Interrupteurs ou détecteurs? Détecteurs : 2, 3 ou 4 appareils pour une régulation Interrupteurs : 1 appareil pour une régulation Flotteurs basculants, ils ferment ou ouvrent un circuit relié à une armoire de commande. Ils commandent des pompes ou des matériels électriques. 3 détecteurs sont nécessaires sur une installation : le 1er pour l'arrêt au niveau bas, le 2e pour la mise en route au niveau haut, le 3e pour la mise en route d'une pompe supplémentaire ou d’une alarme de niveau trop haut. Flotteur basculant (comme les détecteurs de niveau), l'interrupteur est à contact maintenu. Son fonctionnement : Suivant le modèle, à 45 ou 83° au-dessus de l’horizontale, le circuit est ouvert ou fermé et le reste jusqu’à ce que l’interrupteur redescende à 45 ou 83° en-dessous de l’horizontale. Un seul appareil permet d'assurer un automatisme. ACCESSOIRES 153 Les versions VR > vidange/remplissage, câble 3 conducteurs 1 mm2 (0,75 mm2 pour Tuba) sans terre. V ou R > vidange ou remplissage, câble 2 conducteurs 1 mm2 sans terre VS > vidange + prise double fonction, câble 2 conducteurs 1mm2 + terre VT > vidange + terre, câble 2 conducteurs 1 mm2 + terre ACS > attestation de conformité sanitaire, câble bleu 3 conducteurs 1 mm2 sans terre. ACCESSOIRES - RÉGULATION
  • 154.
    Les interrupteurs Flotteurs omnidirectionnelsdestinés à l’automatisme des pompes avec un seul appareil. Ce sont des interrupteurs qui ou- vrent ou ferment le circuit d’alimentation des pompes, directement ou par l’intermédiaire d’un relais. Les BIP STOP sont des appareils économiques pour eaux peu chargées. Les AT 120 sont conçus pour des usages intensifs en eaux chargées. Les ATS 165 disposent d’un très grand angle de fonctionnement (165°) et sont capables de remplacer 2 régulateurs classiques, même dans des liquides extrêmement agités et chargés. 154 Omnidirectionnel 165° 0,7 à 1,10 85°C 3,5 bars 152 x 95 mm 325 g 115 g/ml Polypropylène copolymère Néoprène HO7RN8-F En option Omnidirectionnel 120° 0,8 à 1,10 90°C 4 bars 200 x 92 mm 295 g 110 g/ml Polypropylène Hypalon HO7RN8-F En option Hypalon Omnidirectionnel 165° 0,7 à 1,10 85°C 3,5 bars 152 x 95 mm 325 g 105 g/ml Polypropylène spécial EPDM spécial AO7RN8-F 230g inox AISI 316L NF XP P41-250 (1-2-3) Fonctionnement Angle de fonctionnement Densité fluides admissibles T° maximale des fluides Pression maxi de service Dimensions (hxØ) Poids du flotteur sans câble Poids du câble Enveloppe Câble électrique Lest Surmoulage Conformité ACS ATS 165AT 120 HYPALON ATS 165 EP Réf. version VR 0547 05/10/20 Réf. version VR 0534 05/10/20/25 Réf. version VR 0596 05/10/15/20/25 Omnidirectionnel 120° 0,7 à 1,15 85°C 3,5 bars 170 x 80 mm 195 g 115 g/ml Polypropylène copolymère Néoprène HO7RN8-F En option Omnidirectionnel 110° 0,7 à 1,15 85°C 3,5 bars 130 x 70 mm 105 g 115 g/ml Polypropylène copolymère Néoprène HO7RN8-F En option Fonctionnement Angle de fonctionnement Densité fluides admissibles T° maximale des fluides Pression maxi de service Dimensions (hxØ) Poids du flotteur sans câble Poids du câble Enveloppe biconique Câble électrique Lest AT 120BIP STOP Réf. version VR 0535 05/10/20 Réf. version VT 0537 01 Réf. version VS 0536 05/10/20 Réf. version V 0545 01 Réf. version VR 0545 05/10/20 Réf. version VS 0546 03/05/10/20
  • 155.
    Les détecteurs Flotteurs omnidirectionnelsà faible différentiel, nécessitant l’installation d’un appareil par niveau. Ils ouvrent ou ferment un circuit électrique relié à une armoire de commande. Ainsi, on installera deux détecteurs pour la régulation d’une pompe (une pour le niveau haut et une pour le niveau bas). Les SOBA SMALL sont de plus petites tailles mais assurent les mêmes fonctionnalités. La gamme HYPALON dont la résistance chimique est accrue, est disponible également en version Ex pour les zones explosibles à risques 0, 1 et 2 (gaz) et 20, 21, 22 (poussières). Les versions ATEX doivent obligatoirement être associées à des relais de sécurités intrinsèques. ACCESSOIRES - RÉGULATION 155 Omnidirectionnel 25° 0,8 à 1,10 - 4 bars 200 x 92 mm 300 g 110 g/ml Polypropylène + Hypalon surmoulé - Hypalon H07RN8-F En option ATEX-CE 0081 II 1 G Eex ia IIC T6 IP6 T°70°C -20°C À 70°C Omnidirectionnel 25° 0,8 à 1,10 90°C 4 bars 200 x 92 mm 295 g 110 g/ml Polypropylène Hypalon Hypalon H07RN8-F 250 g résine chargée Omnidirectionnel 20° 0,75 à 1,50 85°C 5,5 bars 180 x 29 mm 60 g 55 g/ml Polypropylène copolymère - - En option Fonctionnement Angle de fonctionnement Densité fluides admissibles T° maximale des fluides Pression maxi de service Dimensions (hxØ) Poids du flotteur sans câble Poids du câble Enveloppe intérieure Surmoulage Câble électrique Lest en option Conformité T° de fonctionnement SOBA HYPALON EXSOBA HYPALON TUBA 25 Réf. version VR 0571 05/10/15/20/25 Réf. version VR 0584 05/10/ 15/20/25/30 Réf. version VR 0594 03/05/10/20 Omnidirectionnel 25° 0,7 à 1,25 85°C 3,5 bars 170 x 80 mm 200 g 115 g/ml Polypropylène copolymère Néoprène HO7RN8-F 250 g résine chargée Omnidirectionnel 25° 0,7 à 1,25 85°C 3,5 bars 130 x 70 mm 110 g 115 g/ml Polypropylène copolymère Néoprène HO7RN8-F 250 g résine chargée Fonctionnement Angle de fonctionnement Densité fluides admissibles T° maximale des fluides Pression maxi de service Dimensions (hxØ) Poids du flotteur sans câble Poids du câble Enveloppe biconique Câble électrique Lest Conformité SOBASOBA SMALL Réf. version VR 0590 05/10/15/20 Réf. version VR 0570 05/10/15/20/25 Omnidirectionnel 25° 0,7 à 1,15 85°C 3,5 bars 170 x 80 mm 200 g 105 g/ml Polypropylène spécial EPDM A07RN8-F 230 g inox AISI 316L NF XP P41-250 (1-2-3) SOBA EP Réf. version VR 0595 05/10/15/20/25 Omnidirectionnel 20° 0,75 à 1,50 85°C 5,5 bars 160 x 36 mm 75 g 55 g/ml Polypropylène copolymère Néoprène AO5RN8-F En option TUBA 36 Réf. version VR 059 03 /05/10/20
  • 156.
    Détecteurs pour solides Tousles SOLIBA fonctionnent par inclinaison et agissent sur le circuit électrique de commande. Trois types d’appareils sont proposés suivant qu’il s’agit d’utilisations sans risque ou dans des atmosphères explosibles poussiéreuses (version P), ou bien encore gazeuses et poussiéreuses (version GP). Les SOLIBA P et GP sont certifiés LCIE 00 ATEX 6003 X. La version GP, doit obligatoirement être associée à un relais de sécurité intrinsèque. 156 Les accessoires Le RÉGULASONDE permet la régulation automatique par sonde. De trois à sept sondes, placées dans un réser- voir (jusqu’à 1000 m du dispositif de commande). Plusieurs sensibilités sont disponibles. Le lest permet le réglage du point de basculement et le déclenchement du contact au niveau déterminé. L’attache-câble assure la suspension des appareils et la protection du câble. Les relais intrinsèques sont à associer aux régulateurs “Ex” suivant les zones à risques. Omnidirectionnel 10° 20, 21, 22 200 x 92 mm 495 g 110 g/ml Polypropylène Hypalon H07RN8-F En option ATEX-CE 0081 II 1D Ex ia IIC T6 IP6X T°70°C Hypalon Omnidirectionnel 10° Non explosible 152 x 95 mm 462 g 115 g/ml Polypropylène copolymère Néoprène HO7RN8-F En option Fonctionnement Angle de fonctionnement Zone d’utilisation Dimensions (hxØ) Poids du flotteur sans câble Poids du câble Enveloppe biconique Câble électrique Lest Conformité Surmoulage SOBASOBA SMALL Réf. 0587 05/10/15/20/30 Réf. 0585 05/10/15/20/25/30 Omnidirectionnel 10° 0,1,2 et 20,21,22 200 x 92 mm 495 g 110 g/ml Polypropylène Hypalon En option SOBA EP Réf. 0586 05/10/15/20/25/30 RÉGULASONDE RELAIS INTRINSÈQUELEST/ATTACHE-CÂBLE
  • 157.
    RÉSISTANCE CHIMIQUE Vous trouverezdans ce tableau des indications de résistance chimique pour quelques produits. Ce tableau ne saurait remplacer les données du fabricant de matières. Des essais sont toujours conseillés. Ces données sont indicatives et proviennent des publications des fabricants. Telstar dégage toutes responsabilités quant à l’exactitude ou la précision des valeurs de ce tableau. : CE QU’IL FAUT SAVOIR Il est important de savoir que les appareils de régulation de ni- veau certifiés ATEX sont obligatoires dans la plupart des stations de pompage, des silos à grains et certains pulvérulents. Il faut sa- voir aussi qu’il appartient à l’exploitant seul, de déterminer avant toute installation s’il s’agit ou non de stations de pompage ou de silos à risque explosif. Le classement est 0, 1, 2 pour les gaz et 20, 21, 22 pour les poussières. Il est donc fortement recommandé de ne prendre aucun risque dans ce domaine, les conséquences pouvant être dé- sastreuses. ZONES DANGEREUSES ZONES SURES Coffret électrique - Relais de sécurité intrinsèque Coffret électrique - Relais de sécurité intrinsèque GAMME SPÉCIALE EAU POTABLE Destinée à la consommation humaine Ces 2 appareils issus des gammes classiques ont été construits avec des matériaux spéciaux et sont certifiés ACS confor- mément à la norme XP P41-250 (1-2-3). Le régulateur SOBA EP permet les mêmes applications en eau potable que le SOBA classique en liquides divers et chargés. Il est étudié pour la régulation automatique avec plusieurs appareils, sans limita- tion de différentiel de niveau. L’interrupteur ATS 165 EP permet, comme l’ATS 165 classique, la régulation automatique de pompes avec 1 seul appareil. Il est spécialement étudié pour travailler dans l’eau particulièrement agitée sans risque de détérioration des moteurs de pompes, ceci grâce à son différentiel de fonctionnement de 165°. PRÉCISIONS CONCERNANT LE SOBA EP ET L’ATS 165 EP CERTIFIÉ ACS : Câble électrique EPDM bleu spécial ACS = 105g/m. Lest réglable acier inox AISI 316L = 230g. ACCESSOIRES - RÉGULATION 157
  • 158.
  • 159.
  • 160.
    160 1 Choix hydrauliques >débit souhaité, > densité du fluide, > viscosité, > températures (ambiante et liquide pompé), > configurations de l’installation : - longueur totale tuyauterie, diamètre, nombre de coudes, pression résiduelle souhaitée, hauteurs, marnage…. Ce tableau résume les éléments que Telstar vous demandera de fournir pour vous proposer les matériels correspondant au mieux à votre problème de pompage. Vous pouvez le remplir avant de nous consulter (voir schémas ci-contre) Pour vous proposer une pompe qui correspond à votre besoin, vous devez nous communiquer les données suivantes : 2 Choix des matériaux > type de fluide (produit chimique, eau, boues, bentonite…) > pH du fluide > salinité > granulométrie (taille des particules) > type de particules (sable, gravier…) 3 Motorisation > présence d’électricité ou non (thermique ou électrique) > dans le cas d’un moteur électrique, l’alimentation disponible > la durée de fonctionnement > variation de vitesse ou non Choix d’une pompe Hauteur de relevage Profondeur d’immersion (m) Hauteur d’aspiration (m) Longueur tuyaux d’aspiration (mm) Diamètre tuyaux d’aspiration (mm) Nombre de coudes (nb) Longueur tuyaux de refoulement (m) Diamètre tuyaux de refoulement (mm) Nombre de coudes (nb) Pompe immergée Pompe de surface RefoulementAspiration
  • 161.
    161 Pompe de surface Pompeimmergée À SAVOIR Longueur de refoulement : - tuyauterie (m) - coudes (nb) - diamètre (mm) Longueur de refoulement : - tuyauterie (m) - coudes (nb) - diamètre (mm) Hauteur de relevage (m) Hauteur de relevage (m) Hauteur d’aspiration (m) Hauteur de refoulement (m) Longueur d’aspiration (m) EAU EAU Profondeur d’immersion (m)
  • 162.
    162 Unités de mesure Quelquesexemples 1 0,7355 632,53 75 1,0139 0,7457 641,302 76,05 1,36 1 860 101,98 CV kW kcal/h kgm/s Puissance 1 0,78 16,67 3,6 1 60 0,06 0,0167 1 m3 /h l/s l/min 1 0,1 0,01 10 1 0,1 100 10 1 m bar MPa Débit volumique Pression 1 100 0,000 1 0,01 1 0,000 001 10 000 100 000 1 Stokes (St) Centistokes (CSt) m2 /h Viscosité cinématique Eau claire 1 1 1 000 Gasoil 0,85 9,5 850 Essence 750 8,7 750 Eau + 15% sable 1,09 1 1090 Eau + 15% argile 1,1 1 1105 Eau + 20% terre végétale 1,05 1 1050 Fluides Densité Viscosité cinématique (CSt) Masse volumique (kg/m3 ) 1 100 0,01 0,01 1 0,001 10 1 000 1 Poise (Po) Centipoise (CPo) Pa.s Viscosité dynamique Équivalence des pertes de charge en longueur droite de canalisation pour les accessoires suivants : Vanne à passage intégral 0,50 0,60 0,75 0,90 1,10 1,40 1,85 2,20 Clapet anti-retour 5,50 8 9,50 12 15 18 25 30 Coude à 90° à brides 0,70 0,90 1,10 1,40 1,70 2 2,60 3,40 TE à 90 à brides 2,60 3,50 4,50 5,50 7 8,50 11,00 14,00 Diamètre (mm) 50 65 80 100 125 150 200 250
  • 163.
    À SAVOIR 163 1,5 m3/h23 4 5 6 7 8 9 10 15 20 25 30 40 50 60 80 100 150 200 300 400 500 800 1000 2000 3000 5000 20 25 30 35 40 50 60 70 80 90 100 125 150 175 200 225 275 300 325 350 375400 450 500 550 600 700 800 900 1000 250 Øint.dutubeenmm 100 90 80 70 60 50 40 30 25 20 15 10 9 8 7 6 5 4 3 2,5 2 1,5 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,25 0,2 0,15 0,10 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0,02 0,01 0,015 0,025 PertedechargeenmcL/100mdeconduite V = vitesse de l'eau = 0,5 m /s V = 1 m /s V = 1,5 m /s V = 2 m /s V = 3 m /s V = 4 m /s V = 5 m /s Pertes de chargesNous mettons à votre disposition cet outil de calcul pour vous permettre de faire vos choix en toute sécurité. Coefficient à appliquer à la perte de charge en fonction de la nature de la canalisation de refoulement. K = 0,6 K = 0,8 K = 1 Conduites en matières plastiques Conduites neuves en fonte ou en acier Conduites en fonte légèrement in- crustées K = 1,2 K = 1,2 à 1,7 Conduites en ciment Conduites en fonte ou en acier fortement incrustées
  • 164.
    230 mono 552476 391 331 276 231 181 160 135 115 95 80 65 58 45 40 35 30 25 230 tri 637 550 452 382 318 266 220 185 156 133 110 93 75 64 52 46 41 35 29 400 tri 1100 950 780 660 550 460 380 320 270 330 190 160 130 110 90 80 70 60 50 1,5 - - - - 2 2 2 3 3 4 5 6 7 8 10 11 13 15 18 4 2 2 3 3 4 5 6 7 8 10 12 14 18 21 25 29 33 38 46 2,5 - 2 2 2 3 3 4 5 5 6 8 9 11 13 16 18 21 24 29 25 13 15 19 22 27 32 38 46 54 64 77 91 112 133 162 - - - - 50 23 27 32 38 46 55 67 79 94 110 133 158 195 - - - - - - 70 31 36 44 52 63 76 91 108 128 160 182 216 268 - - - - - - 95 41 48 68 89 92 98 119 141 168 197 238 283 - - - - - - - 150 58 67 81 96 115 138 167 198 235 275 333 - - - - - - - - 185 66 77 94 111 133 159 192 228 271 318 358 - - - - - - - - 240 79 81 111 131 157 188 227 270 320 375 455 - - - - - - - - 120 49 67 70 82 99 118 143 170 201 236 286 339 - - - - - - - 35 17 20 24 29 35 41 50 59 70 83 100 119 148 173 - - - - - 6 3 4 5 5 6 8 9 11 13 16 19 22 27 32 39 44 50 59 - 16 8 10 12 14 16 20 24 28 34 39 48 57 70 82 101 113 - - - 10 6 6 8 9 11 13 16 19 22 26 31 37 46 54 66 74 - - - 3 - Section en mm2 4 - Intensité en régime normal, en ampères 1 - Tensionduréseau 2 - Longueur de la liaison en mètres • vous connaissez la section du câble équipant la pompe (exemple 4 mm2) • vous connaissez l’intensité de votre pompe (exemple 12 Ampères) La longueur maximale de câble en 4 mm2 sera de 190 mètres pour du courant triphasé 400 Volts. Inversement : • vous connaissez la longueur de câble nécessaire pour votre installation (exemple 64 mètres) • vous connaissez l’intensité de votre pompe (exemple 54 Ampères) La section du câble à installer doit être 10 mm2 en utilisant un courant triphasé 230 Volts. Longueur maxi de câble utilisable (chute de tension maxi de 5%) Câble 164
  • 165.
    POMPES IMMERGÉES PGE = 3,5x puissance (kW) [ Cos 3 ] où • PGE : puissance du groupe électrogène (kVA) • Puissance : puissance totale de tous les appareils à alimenter (kW) • Cos : à vérifier sur le moteur de l’appareil à alimenter. ATTENTION : le choix d’un groupe doit toujours être confirmé par votre loueur de groupes électrogènes. La puissance du groupe électrogène peut être déterminée à l’aide de la formule suivante : ACCESSOIRES 165 Groupe électrogène À SAVOIR
  • 166.
    NOTES Votre contactchez TELSTAR : 166
