3. Présentation du société
• Siège social : Avenue Slimen Ben Slimen, El
Manar II - Tunis 2092.
• Mission : Production et distribution de l'eau
potable sur tout le territoire tunisien.

4. 2
barrages
de
stockage
Des
reservoirs
Laboratoire
D’analyse
Division de maintenance
Unite de
traitement
de boue
Tour de contrôle
Les 4
stations
de
traitement
Unité de
collecte
Composition :

5. Traitement de l’eau
 la sonede a divisé le process de traitement d’eau sur deux complexe :
• La première phase du traitement se
produit a complexe manouba où se
fait le dégrillage, le tamisage et le
pompage.

6. dégrillage : Passage à
travers des grilles pour
arrêter les corps flottants et
les gros déchets.
Tamisage :
Filtrage plus fin destiné à
arrêter les déchets plus petits
pompage : après le
dégrillage et le tamisage,
l'eau sera pomper vers le
complexe de ghdir el golla
pour continuer le traitement.
1
2
3

7. • La seconde étape du traitement a lieu au complexe ghdir el grolla où
sont effectués le captage, la coagulation, la floculation, la
décantation, la filtration, la chloration et le stockage.

8. Captage : Après le pompage, l’eau
doit être collectée dans deux grands
bassins, mélangée et acheminée
vers les 4 ST.
coagulation : dans ce processus, un
produit chimique appelé coagulant
avec une charge électrique positive
est ajouté à l’eau, ce qui neutralise la
charge électrique négative des
particules fines pour les éliminer.
4
5
Floculation : Ici, l’eau est
doucement agitée,les flocs entrent
en contact les uns avec les autres et
forment des gros flocs.
6
5
6

9. Décantation :
après coagulation et floculation l’eau est conservée dans le réservoir avec une
agitation de très faible vitesse pour que les particules tombent au sol, le matériau
accumulé au fond du réservoir est appelé boue, ils doivent être déposés.
Eau a
filtrer
Boue
Pont
racleur
eau
7

10. Filtration :
les solides qui ne sont pas séparés dans le
réservoir de décantation sont éliminés en faisant
passer l’eau à travers des lits de sable de silice .
8 Sable de silice
Buse

11. Chloration :
C’est l’ajout d’une infime quantité de chlore
pour préserver la qualité de l’eau tout au
long de son parcours.
Stockage :
Une fois rendue potable, l’eau est envoyée
dans des réservoirs où elle est stockée avant
d’être acheminée par un réseau de
canalisations souterraines dans les
habitations.
Unité de chloration
Réservoirs
10
9

12. L’aspect techniques
Une machine électrique est un dispositif électromécanique fondé
sur l'électromagnétisme permettant la conversion d'énergie
électrique en travail ou l’inverse.
énergie électrique en travail
énergie mécanique en électrique
:

14. Asynchrone :
Triphasé :
• Le disque tourne dans le même sens à une
vitesse inferieur à l’aimant .
• les 2 mouvements sont asynchrones.
• C’est un système de courant ou de tension
• Il est constitué de trois courants (ou tensions)
sinusoïdaux de même fréquence et de même
amplitude qui sont déphasés entre eux de 120
degrés dans le cas idéal.

16. • Le fonctionnement du moteur asynchrone
triphasé est basé sur la création d'un champ
magnétique tournant.

17. • Lorsque les enroulements du stator sont
parcourus par un courant triphasé, ceux-
ci produisent un champ magnétique
tournant à la vitesse de synchronisme.
• la fréquence est fixe donc la vitesse de
rotation du champ tournant du moteur ne
peut varier qu’en fonction du nombre de
paires de pôles.
• La vitesse de synchronisme est fonction
de la fréquence du réseau d’alimentation
(50 Hz en Tunisie) et du nombre de
paires de pôles.

19. :
• Les pompes sont des appareils qui
génèrent une différence de pression
entre les tubulures d’entrée et de sortie.
:
• L’agricultures.
• La production de pétrole et de gaz.
• Les stations d’épuration.
• Les projets civils.
• Les usines.

21. Alternatives Rotatives
À piston À membrane À palettes
À engrenage À vis

22. • Les pompes centrifuges sont des machines
hydrauliques caractérisées par leur faculté à
transmettre de l’énergie à des fluides grâce à la
force centrifuge.

23. • Ce type de pompe fonctionne grâce aux variations
de volume occasionné par le déplacement d'un
piston dans un cylindre.

24. • La pompe à palettes est une pompe rotative dont le rotor
est muni de plusieurs lames (les palettes) qui coulissent
radialement et assurent le transfert du fluide pompé.

25. Etude de cas
j’ai choisi de faire une vérification sur
le choix et le dimensionnement d’une
pompe.
mais cela n’a pas été possible en
raison du manque d’informations.
1
2
J’ai donc choisi ce sujet comme étude de
cas.
3

26. Exemple :
Production de produit
chimique
Production alimentaire
Adduction d’eau
Usine de production
Laiterie
Station de pompage
Chloration de méthane
Conservation
Transport d’eau

27. • Quantité de liquide débitée par la pompe
dans l’unité de temps, exprimée en (L/s)
• La hauteur manométrique totale : c'est la
somme de la hauteur géométrique dans les
niveaux du liquide et les pertes de charge
causées.
Htm = Hg + ∆pc

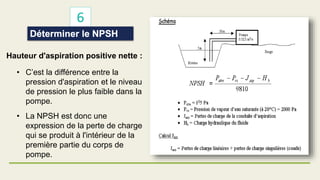

28. Hauteur d'aspiration positive nette :
• C’est la différence entre la
pression d'aspiration et le niveau
de pression le plus faible dans la
pompe.
• La NPSH est donc une
expression de la perte de charge
qui se produit à l'intérieur de la
première partie du corps de
pompe.
