Ce document présente un cours sur les listes chainées dans le cadre de la programmation en langage C. Les étudiants apprendront à définir, manipuler et créer différentes types de listes chainées, notamment les simples, circulaires et doublement chainées, ainsi que des opérations telles que l'insertion et la suppression d'éléments. Le contenu est structuré en chapitres détaillant la théorie, les déclarations et les exemples de code en C.

1. 1
Algorithmique
&
structures des données II
1ère Business Computing (BC)
Responsable : Dr. Fadoua Bouafif
Dr.Fadoua Bouafif

2. 1
Chapitre 4
Les listes chainées
Dr.Fadoua Bouafif

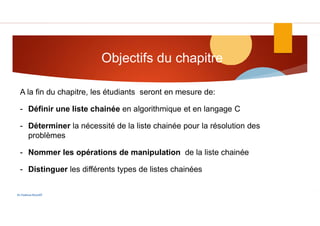

3. Objectifs du chapitre
Dr.Fadoua Bouafif
A la fin du chapitre, les étudiants seront en mesure de:
- Définir une liste chainée en algorithmique et en langage C
- Déterminer la nécessité de la liste chainée pour la résolution des
problèmes
- Nommer les opérations de manipulation de la liste chainée
- Distinguer les différents types de listes chainées

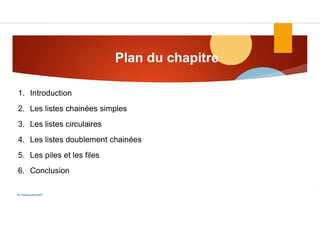

4. Plan du chapitre
1. Introduction
2. Les listes chainées simples
3. Les listes circulaires
4. Les listes doublement chainées
5. Les piles et les files
6. Conclusion
Dr.Fadoua Bouafif

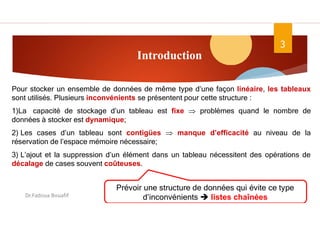

5. Introduction
3
Pour stocker un ensemble de données de même type d’une façon linéaire, les tableaux
sont utilisés. Plusieurs inconvénients se présentent pour cette structure :
1)La capacité de stockage d’un tableau est fixe  problèmes quand le nombre de
données à stocker est dynamique;
2) Les cases d’un tableau sont contigües  manque d’efficacité au niveau de la
réservation de l’espace mémoire nécessaire;
3) L’ajout et la suppression d’un élément dans un tableau nécessitent des opérations de
décalage de cases souvent coûteuses.
Prévoir une structure de données qui évite ce type
d’inconvénients  listes chaînées
Dr.Fadoua Bouafif

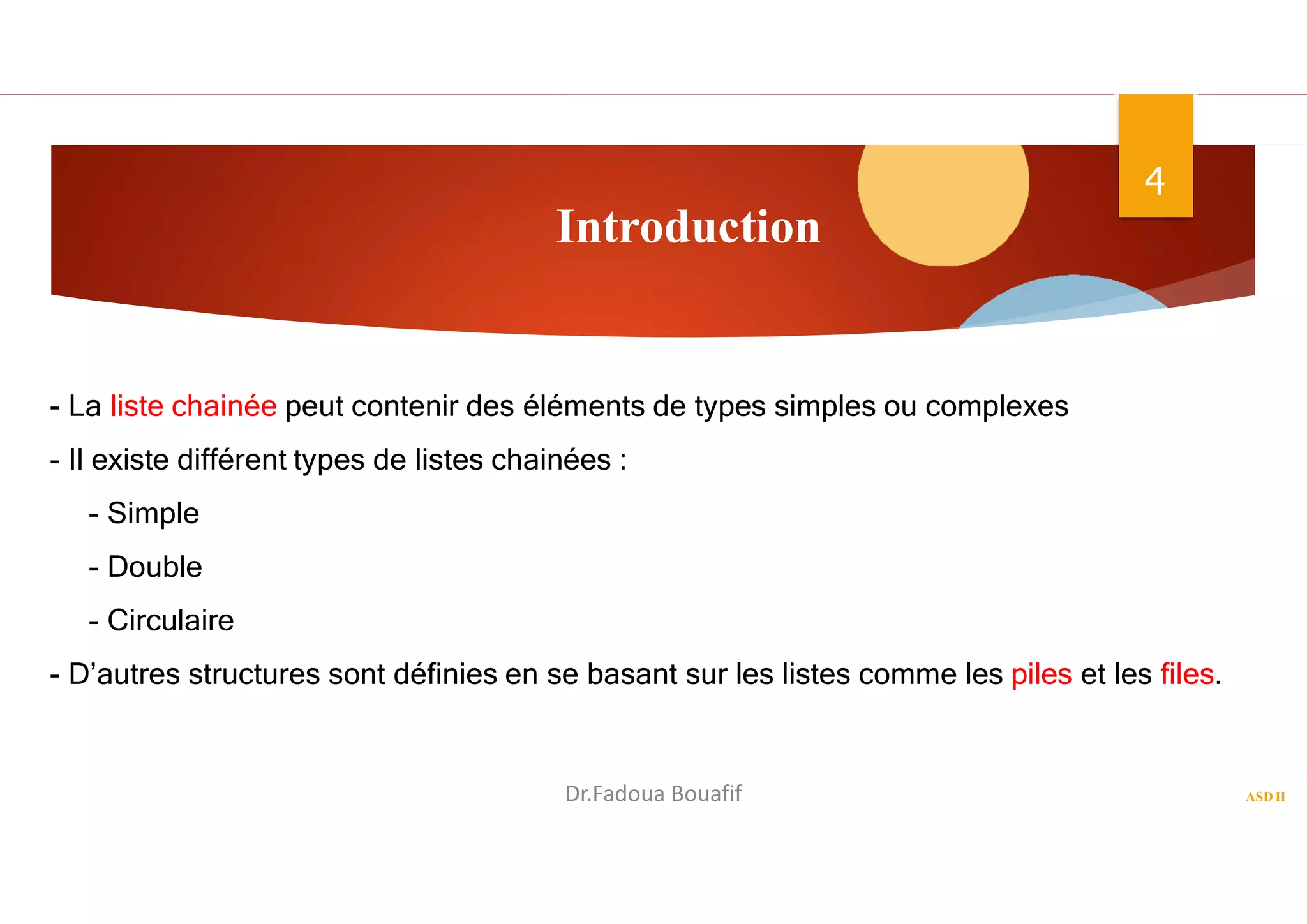

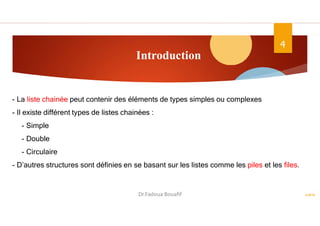

6. Introduction
ASD II
4
- La liste chainée peut contenir des éléments de types simples ou complexes
- Il existe différent types de listes chainées :
- Simple
- Double
- Circulaire
- D’autres structures sont définies en se basant sur les listes comme les piles et les files.
Dr.Fadoua Bouafif

7. 1
Dr.Fadoua Bouafif

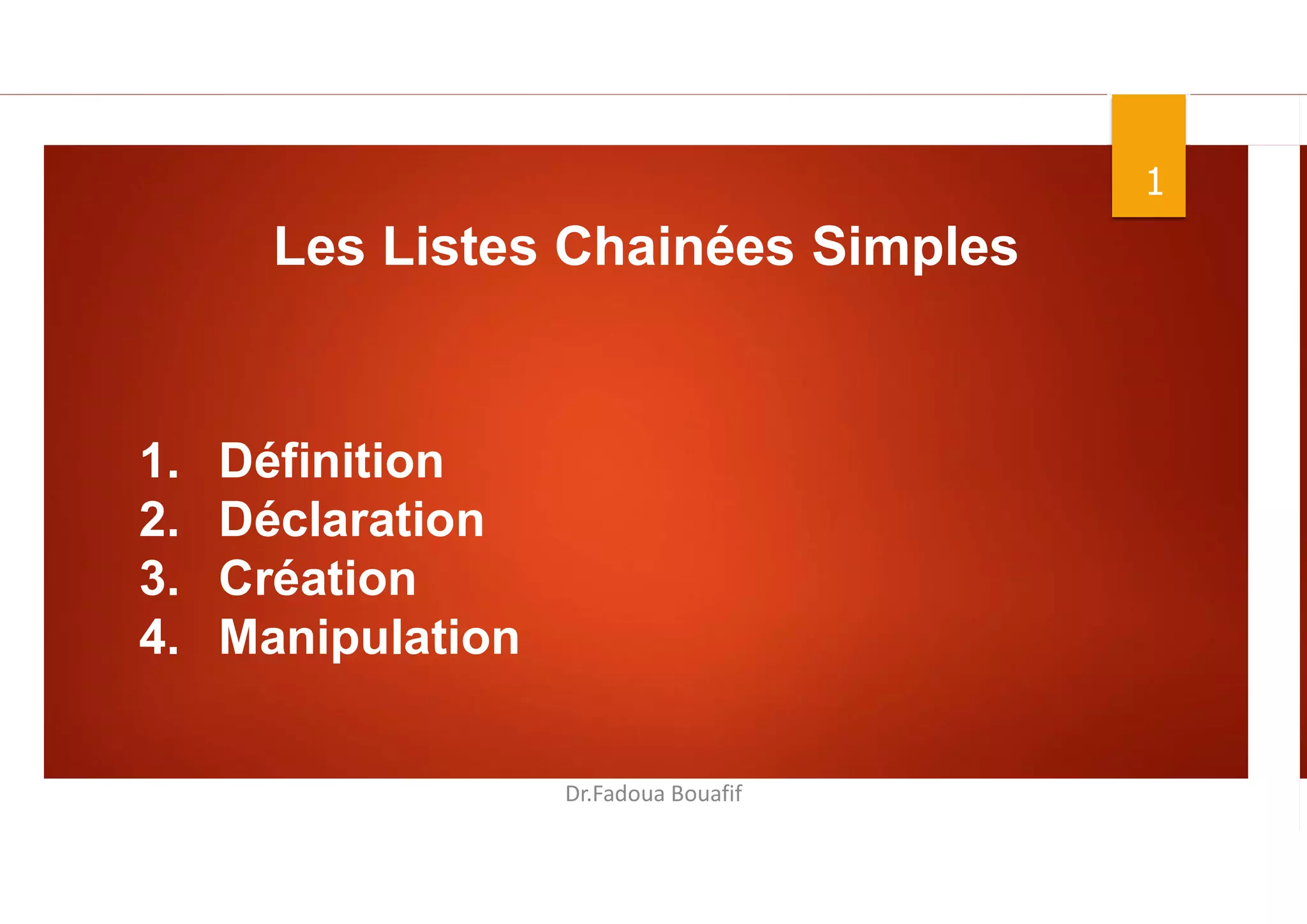

Les Listes Chainées Simples
1. Définition
2. Déclaration
3. Création
4. Manipulation

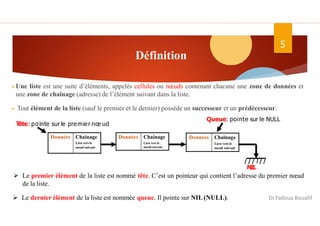

8. Définition
Une liste est une suite d’éléments, appelés cellules ou nœuds contenant chacune une zone de données et
une zone de chaînage (adresse) de l’élément suivant dans la liste.
 Tout élément de la liste (sauf le premier et le dernier) possède un successeur et un prédécesseur.
5
Chainage
Lien vers le
nœud suivant
Données Chainage
Lien vers le
nœud suivant
Données Données Chainage
Lien vers le
nœud suivant
Tête: pointe sur le premier nœ ud
Queue: pointe sur le NULL
NIL
 Le premier élément de la liste est nommé tête. C’est un pointeur qui contient l’adresse du premier nœud
de la liste.
 Le dernier élément de la liste est nommée queue. Il pointe sur NIL(NULL). Dr.Fadoua Bouafif

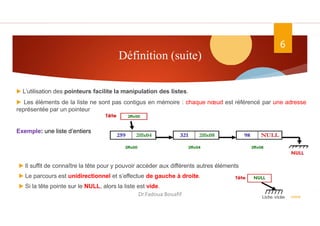

9. Définition (suite)
ASD II
6
▶ L’utilisation des pointeurs facilite la manipulation des listes.
▶ Les éléments de la liste ne sont pas contigus en mémoire : chaque nœud est référencé par une adresse
représentée par un pointeur
Exemple: une liste d’entiers
▶ Il suffit de connaître la tête pour y pouvoir accéder aux différents autres éléments
▶ Le parcours est unidirectionnel et s’effectue de gauche à droite.
▶ Si la tête pointe sur le NULL, alors la liste est vide.
Dr.Fadoua Bouafif

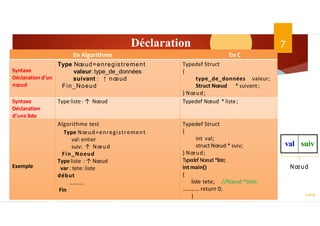

10. Déclaration
ASD II
7
En C
En Algorithme
Typedef Struct
{
type_de_données valeur;
Struct Nœud * suivant;
} Nœud;
Type Nœud=enregistrement
valeur: type_de_données
suivant : ↑ nœud
Fin_Noeud
Syntaxe
Déclaration d’un
nœud
Typedef Nœud * liste;
Type liste: ↑ Nœud
Syntaxe
Déclaration
d’une liste
Typedef Struct
{
int val;
struct Nœud * suiv;
} Nœud;
Typedef Noeud *liste;
intmain()
{
liste tete; //Nœud *tete;
………… return 0;
}
Algorithme test
Type Nœud=enregistrement
val: entier
suiv: ↑ Nœud
Fin_Noeud
Typeliste : ↑ Nœud
var : tete: liste
début
……….
Fin
Exemple
val suiv
Nœud

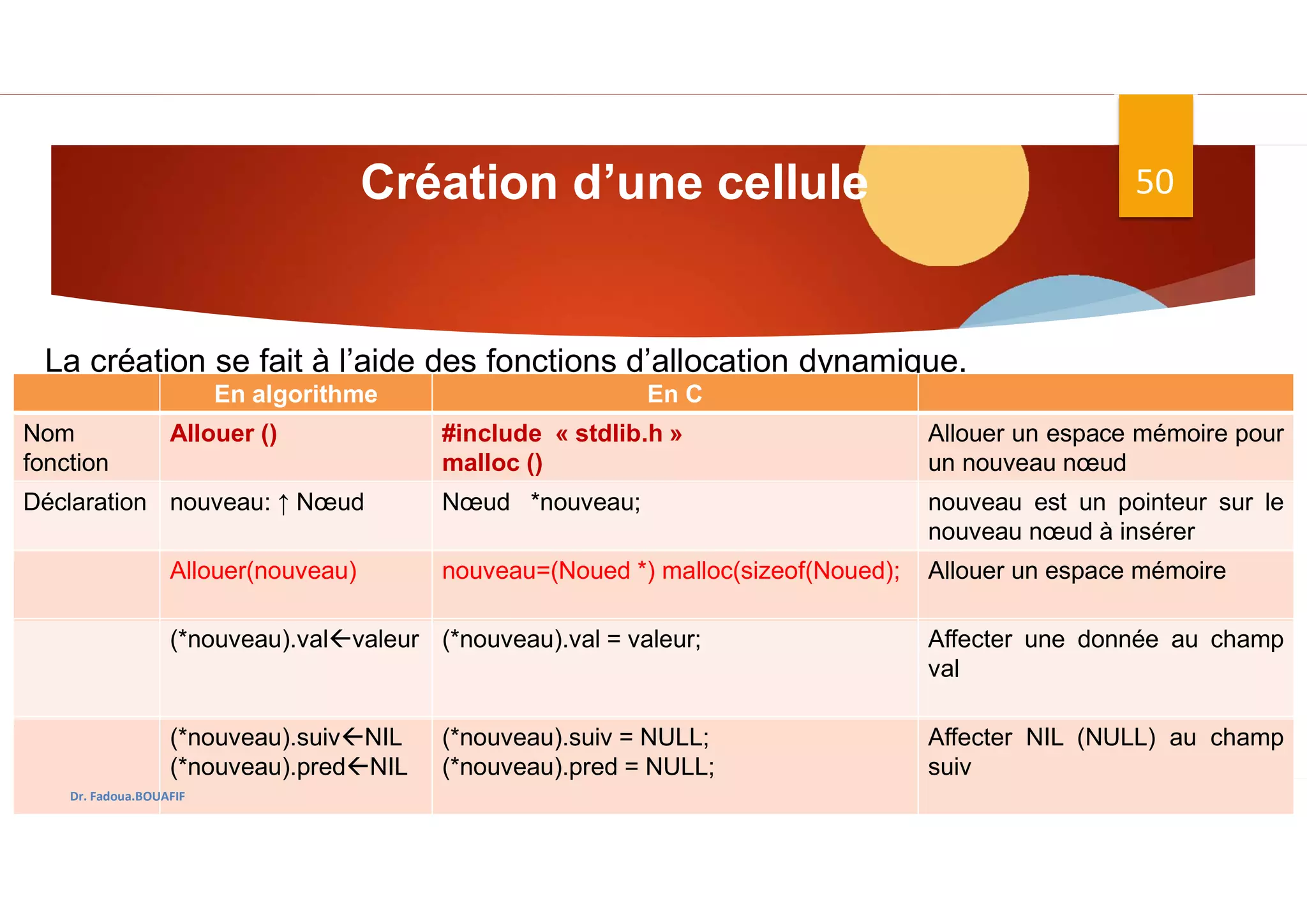

11. Création d’une cellule
La création se fait à l’aide des fonctions d’allocation dynamique.
11
En C
En algorithme
Allouer un espace mémoire pour
un nouveau nœud
#include « stdlib.h »
malloc ()
Allouer ()
Nom
fonction
nouveau est un pointeur sur le
nouveau nœud à insérer
Nœud *nouveau;
nouveau: ↑ Nœud
Déclaration
Allouer un espace mémoire
nouveau=(Noued *) malloc(sizeof(Noued);
Allouer(nouveau)
Affecter une donnée au champ
val
(*nouveau).val = valeur;
(*nouveau).valvaleur
Affecter NIL (NULL) au champ
suiv
(*nouveau).suiv = NULL;
(*nouveau).suivNIL
Dr. Fadoua.BOUAFIF

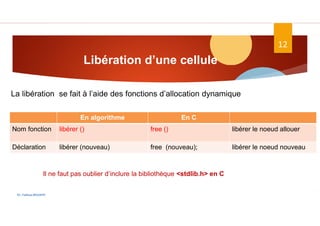

12. Libération d’une cellule
La libération se fait à l’aide des fonctions d’allocation dynamique
12
En C
En algorithme
libérer le noeud allouer
free ()
libérer ()
Nom fonction
libérer le noeud nouveau
free (nouveau);
libérer (nouveau)
Déclaration
Il ne faut pas oublier d’inclure la bibliothèque <stdlib.h> en C
Dr. Fadoua.BOUAFIF

13. Manipulation de la liste simplement chainée
▶ Les opérations de base sur les listes sont:
▶ Initialisation d’une liste à vide.
▶ Tester si la liste est vide ou non.
▶ Premier élément de la liste.
▶ Dernier élément de la liste.
▶ Insertion d’un nouveau élément (nœud) dans la liste (début, milieu, fin).
▶ Suppression d’un élément (nœud) de la liste (début, milieu, fin).
ASD II
10
Dr.Fadoua Bouafif

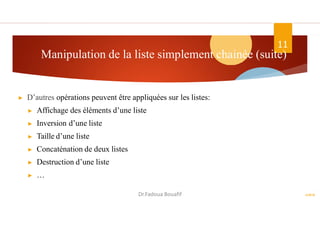

14. Manipulation de la liste simplement chainée (suite)
▶ D’autres opérations peuvent être appliquées sur les listes:
▶ Affichage des éléments d’une liste
▶ Inversion d’une liste
▶ Taille d’une liste
▶ Concaténation de deux listes
▶ Destruction d’une liste
▶ …
ASD II
11
Dr.Fadoua Bouafif

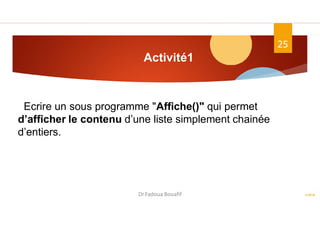

15. Activité1
ASD II
25
Ecrire un sous programme "Affiche()" qui permet
d’afficher le contenu d’une liste simplement chainée
d’entiers.
Dr.Fadoua Bouafif

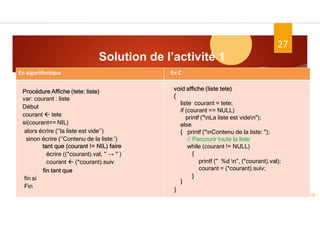

16. Solution de l’activité 1
ASD II
27
}
Dr.Fadoua Bouafif
En C
En algorithmique
Procédure Affiche (tete: liste)
var: courant : liste
Début
courant  tete
si(courant== NIL)
alors écrire (‘’la liste est vide’’)
sinon écrire (‘’Contenu de la liste:’)
tant que (courant != NIL) faire
écrire ((*courant).val, " → " )
courant  (*courant).suiv
fin tant que
fin si
Fin
void affiche (liste tete)
{
liste courant = tete;
if (courant == NULL)
printf ("nLa liste est viden");
else
{ printf ("nContenu de la liste: ");
// Parcourir toute la liste
while (courant != NULL)
{
printf (" %d n", (*courant).val);
courant = (*courant).suiv;
}
}
}

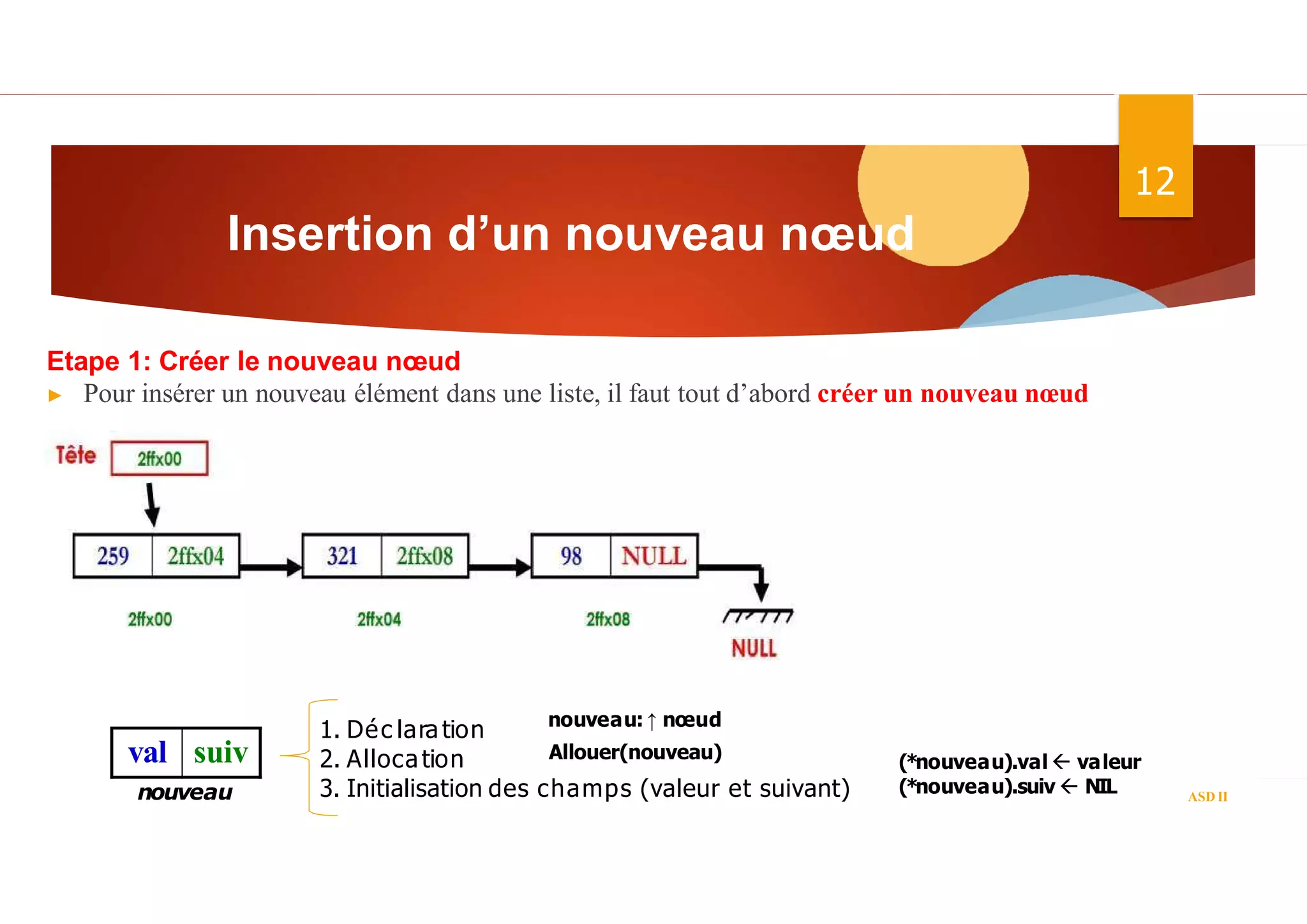

17. Insertion d’un nouveau nœud
Etape 1: Créer le nouveau nœud
▶ Pour insérer un nouveau élément dans une liste, il faut tout d’abord créer un nouveau nœud
ASD II
12
suiv
val
nouveau
1. Déc lara tion
2. Allocation
3. Initialisation des champs (valeur et suivant)
nouveau: ↑ nœud
Allouer(nouveau) (*nouveau).val valeur
(*nouveau).suiv  NIL

18. Insertion d’un nouveau nœud
▶ Trois cas sont possibles pour insérer un nœud dans une liste simplement chainée
ASD II
13
2ffx04
259 2ffx08
321
Tête
98 NULL
2ffx00 2ffx04 2ffx08
2ffx00
Insertion au début Insertion au milieu Insertion à la fin
Dr.Fadoua Bouafif

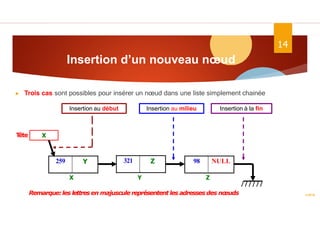

19. Insertion d’un nouveau nœud
▶ Trois cas sont possibles pour insérer un nœud dans une liste simplement chainée
ASD II
14
259 Y Z
321
Tête
98 NULL
X Y Z
X
Insertion au début Insertion au milieu Insertion à la fin
Remarque:les lettres en majuscule représentent les adressesdes nœuds

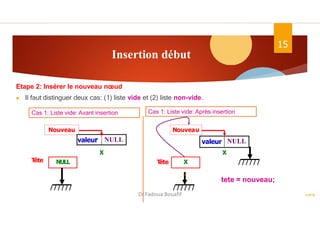

20. Insertion début
Etape 2: Insérer le nouveau nœud
▶ Il faut distinguer deux cas: (1) liste vide et (2) liste non-vide.
ASD II
15
Tête NULL
NULL
Nouveau
valeur
X
Tête X
NULL
Nouveau
valeur
X
tete = nouveau;
Cas 1: Liste vide: Avant insertion Cas 1: Liste vide: Après insertion
Dr.Fadoua Bouafif

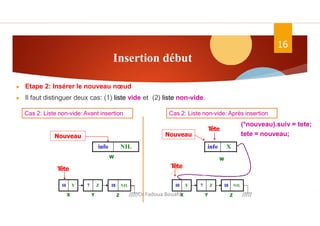

21. Insertion début
▶ Etape 2: Insérer le nouveau nœud
▶ Il faut distinguer deux cas: (1) liste vide et (2) liste non-vide.
16
Cas 2: Liste non-vide: Avant insertion
NIL
info
Nouveau
W
Cas 2: Liste non-vide: Après insertion
10 Y 7 Z 18 NIL
X Y Z
Tête
X
info
Nouveau
W
10 Y 7 Z 18 NIL
X Y Z
Tête
(*nouveau).suiv = tete;
tete = nouveau;
Tête
Dr.Fadoua Bouafif

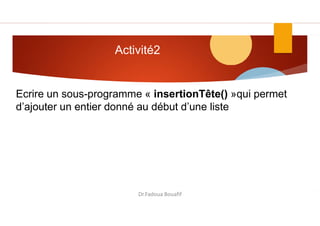

22. Activité2
Ecrire un sous-programme « insertionTête() »qui permet
d’ajouter un entier donné au début d’une liste
Dr.Fadoua Bouafif

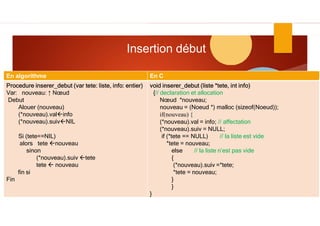

23. Insertion début
En C
En algorithme
void inserer_debut (liste *tete, int info)
{// declaration et allocation
Nœud *nouveau;
nouveau = (Noeud *) malloc (sizeof(Noeud));
if(nouveau) {
(*nouveau).val = info; // affectation
(*nouveau).suiv = NULL;
if (*tete == NULL) // la liste est vide
*tete = nouveau;
else // la liste n’est pas vide
{
(*nouveau).suiv =*tete;
*tete = nouveau;
}
}
}
Procedure inserer_debut (var tete: liste, info: entier)
Var: nouveau: ↑ Nœud
Debut
Alouer (nouveau)
(*nouveau).valinfo
(*nouveau).suivNIL
Si (tete==NIL)
alors tete nouveau
sinon
(*nouveau).suiv tete
tete  nouveau
fin si
Fin

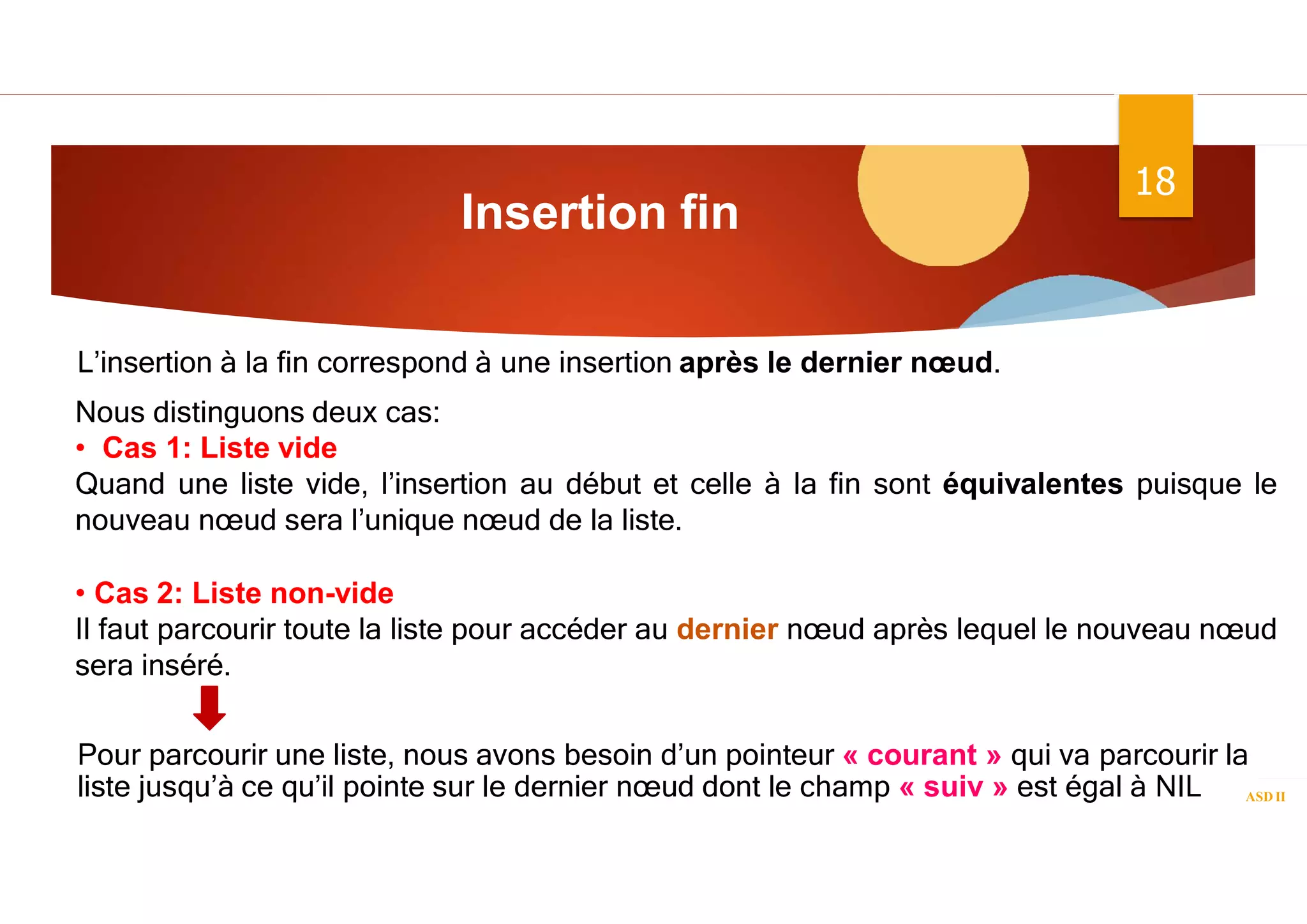

24. Insertion fin
ASD II
18
L’insertion à la fin correspond à une insertion après le dernier nœud.
Nous distinguons deux cas:
• Cas 1: Liste vide
Quand une liste vide, l’insertion au début et celle à la fin sont équivalentes puisque le
nouveau nœud sera l’unique nœud de la liste.
• Cas 2: Liste non-vide
Il faut parcourir toute la liste pour accéder au dernier nœud après lequel le nouveau nœud
sera inséré.
Pour parcourir une liste, nous avons besoin d’un pointeur « courant » qui va parcourir la
liste jusqu’à ce qu’il pointe sur le dernier nœud dont le champ « suiv » est égal à NIL

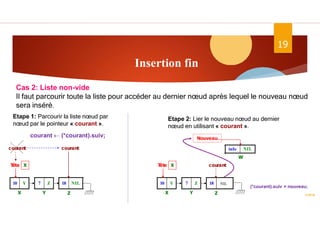

25. Insertion fin
ASD II
19
NIL
info
Nouveau
W
10 Y 7 Z NIL
18
X Y Z
T
ête X
courant courant
Etape 2: Lier le nouveau nœud au dernier
nœud en utilisant « courant ».
10 Y 7 Z 18
X Y Z
T
ête X courant
Cas 2: Liste non-vide
Il faut parcourir toute la liste pour accéder au dernier nœud après lequel le nouveau nœud
(*courant).suiv = nouveau;
sera inséré.
Etape 1: Parcourir la liste nœud par
nœud par le pointeur « courant ».
courant  (*courant).suiv;
NIL

26. Activité 3
Ecrire un sous-programme « insertionFin() »qui permet
d’ajouter un entier donné à la fin d’une liste
Dr.Fadoua Bouafif

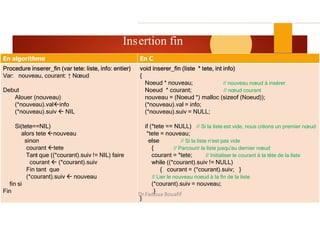

27. ASD II
ertion fin 20
Ins
En C
En algorithme
void inserer_fin (liste * tete, int info)
{
Noeud * nouveau; // nouveau nœud à insérer
Noeud * courant; // nœud courant
nouveau = (Noeud *) malloc (sizeof (Noeud));
(*nouveau).val = info;
(*nouveau).suiv = NULL;
if (*tete == NULL) // Si la liste est vide, nous créons un premier nœud
*tete = nouveau;
else // Si la liste n’est pas vide
{ // Parcourir la liste jusqu'au dernier nœud
courant = *tete; // Initialiser le courant à la tête de la liste
while ((*courant).suiv != NULL)
{ courant = (*courant).suiv; }
// Lier le nouveau noeud à la fin de la liste
(*courant).suiv = nouveau;
}
}
Procedure inserer_fin (var tete: liste, info: entier)
Var: nouveau, courant: ↑ Nœud
Debut
Alouer (nouveau)
(*nouveau).valinfo
(*nouveau).suiv  NIL
Si(tete==NIL)
alors tete nouveau
sinon
courant tete
Tant que ((*courant).suiv != NIL) faire
courant  (*courant).suiv
Fin tant que
(*courant).suiv  nouveau
fin si
Fin
Dr.Fadoua Bouafif

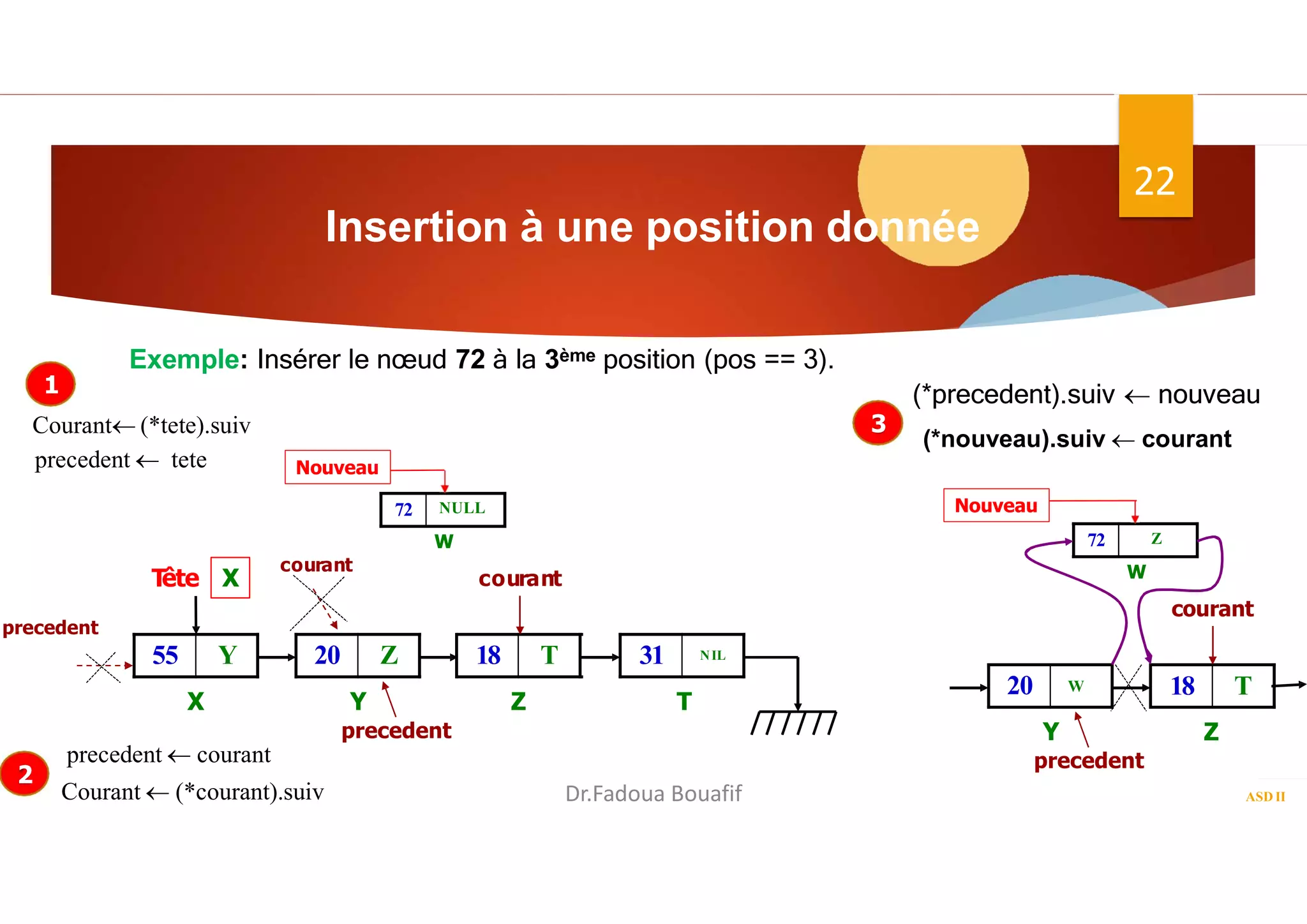

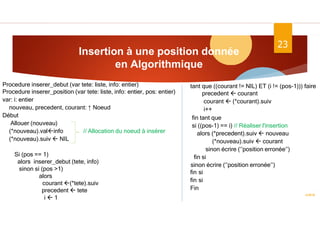

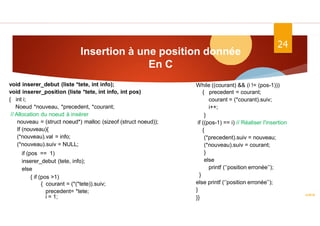

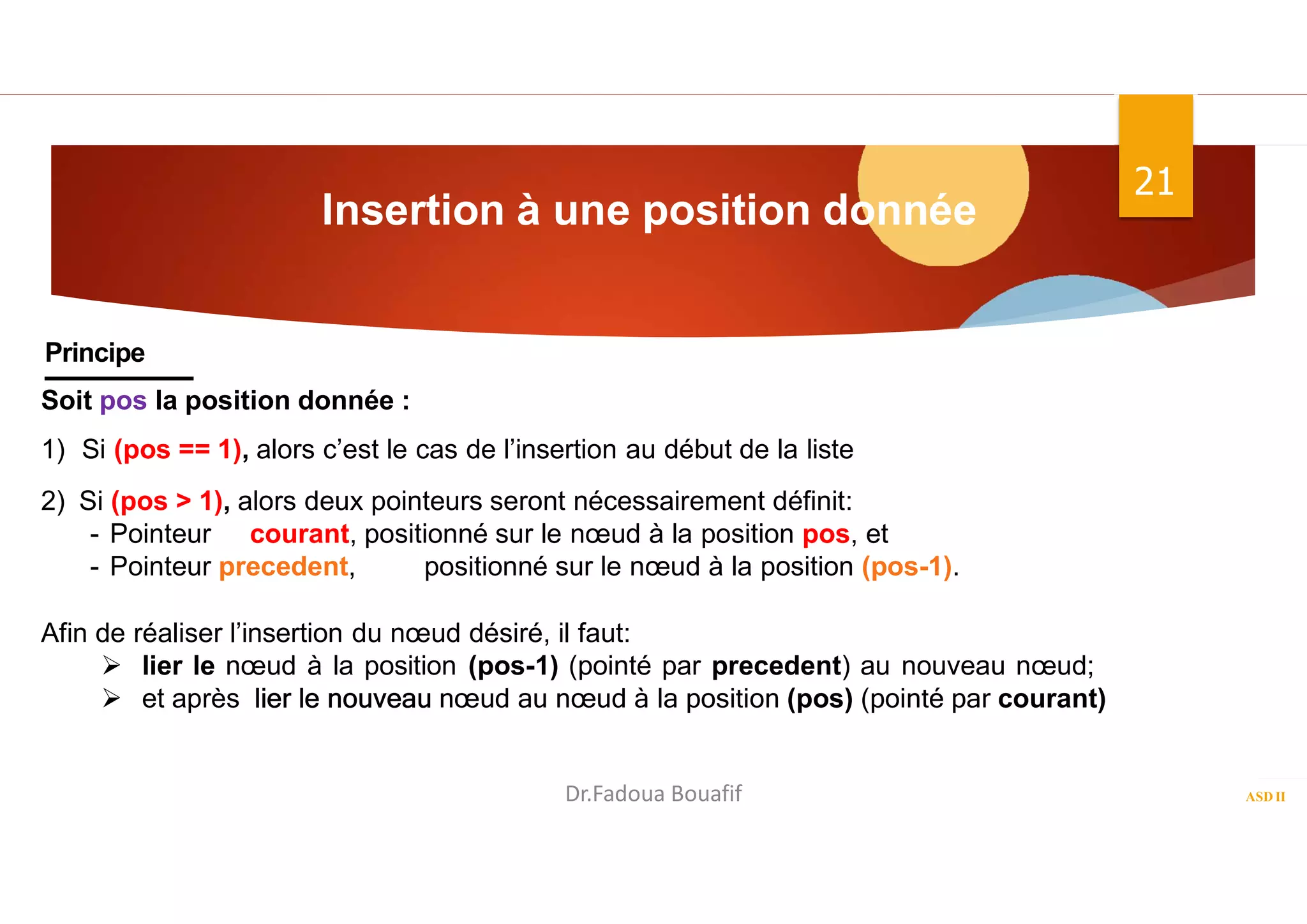

28. Insertion à une position donnée
ASD II
21
Principe
Soit pos la position donnée :
1) Si (pos == 1), alors c’est le cas de l’insertion au début de la liste
2) Si (pos > 1), alors deux pointeurs seront nécessairement définit:
- Pointeur courant, positionné sur le nœud à la position pos, et
- Pointeur precedent, positionné sur le nœud à la position (pos-1).
Afin de réaliser l’insertion du nœud désiré, il faut:
 lier le nœud à la position (pos-1) (pointé par precedent) au nouveau nœud;
 et après lier le nouveau nœud au nœud à la position (pos) (pointé par courant)
Dr.Fadoua Bouafif

29. Insertion à une position donnée
ASD II
22
55 Y
X
Tête X
20 Z
Y
T
18
Z
31 NIL
T
courant
precedent
72
Nouveau
W
(*precedent).suiv  nouveau
Exemple: Insérer le nœud 72 à la 3ème position (pos == 3).
courant
precedent
Courant  (*courant).suiv
precedent  courant
(*nouveau).suiv  courant
Courant (*tete).suiv
precedent  tete
NULL
20
Z
courant
18 T
Y
precedent
72
W
W
Nouveau
Z
1
2
3
Dr.Fadoua Bouafif

30. Insertion à une position donnée
en Algorithmique
ASD II
23
Procedure inserer_debut (var tete: liste, info: entier)
Procedure inserer_position (var tete: liste, info: entier, pos: entier)
var: i: entier
nouveau, precedent, courant: ↑ Noeud
Début
Allouer (nouveau)
(*nouveau).valinfo // Allocation du noeud à insérer
(*nouveau).suiv  NIL
Si (pos == 1)
alors inserer_debut (tete, info)
sinon si (pos >1)
alors
courant (*tete).suiv
precedent  tete
i  1
tant que ((courant != NIL) ET (i != (pos-1))) faire
precedent  courant
courant  (*courant).suiv
i++
fin tant que
si ((pos-1) == i) // Réaliser l'insertion
alors (*precedent).suiv  nouveau
(*nouveau).suiv  courant
sinon écrire (‘’position erronée’’)
fin si
sinon écrire (‘’position erronée’’)
fin si
fin si
Fin

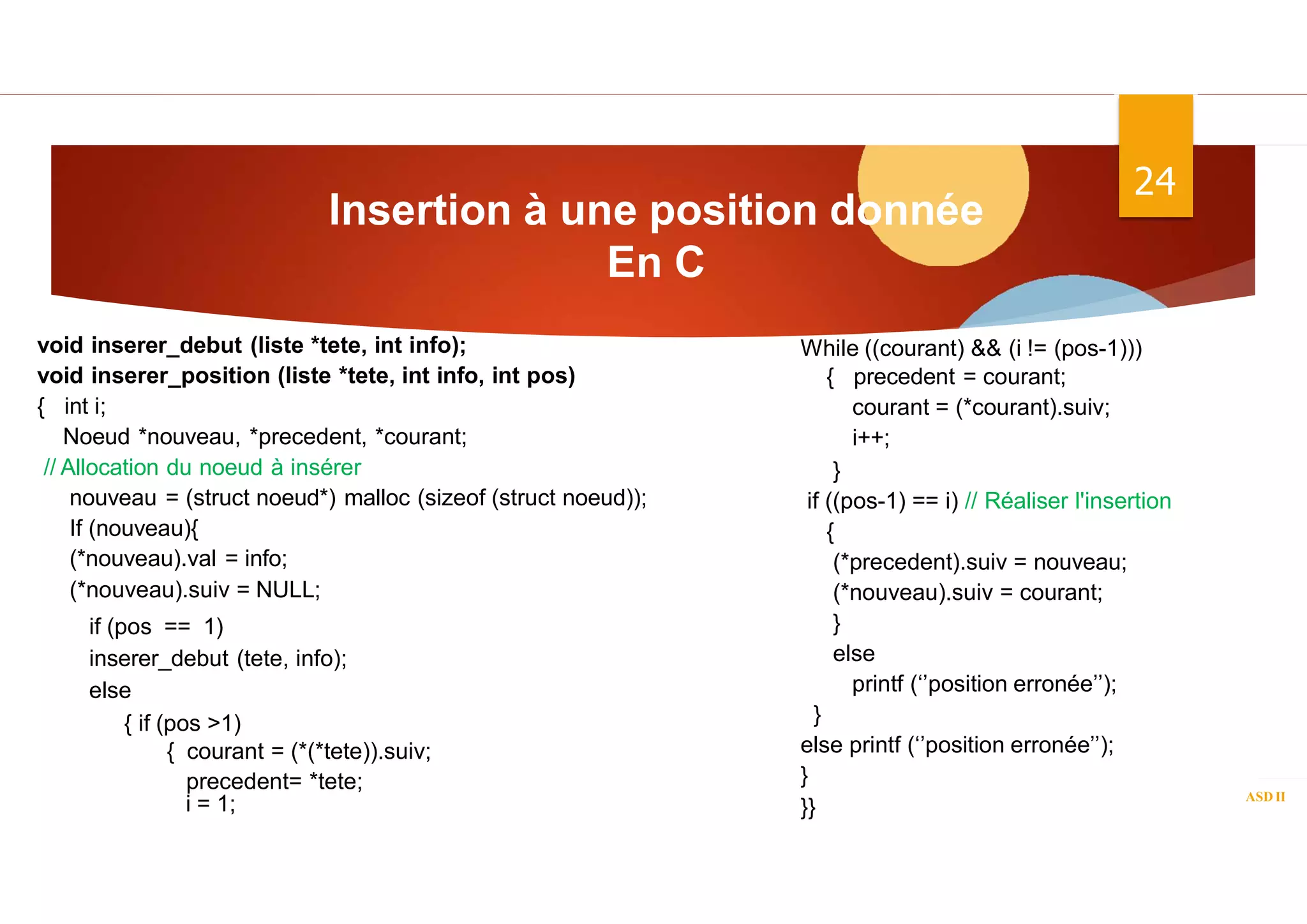

31. Insertion à une position donnée
En C
ASD II
24
void inserer_debut (liste *tete, int info);
void inserer_position (liste *tete, int info, int pos)
{ int i;
Noeud *nouveau, *precedent, *courant;
// Allocation du noeud à insérer
nouveau = (struct noeud*) malloc (sizeof (struct noeud));
If (nouveau){
(*nouveau).val = info;
(*nouveau).suiv = NULL;
if (pos == 1)
inserer_debut (tete, info);
else
{ if (pos >1)
{ courant = (*(*tete)).suiv;
precedent= *tete;
i = 1;
While ((courant) && (i != (pos-1)))
{ precedent = courant;
courant = (*courant).suiv;
i++;
}
if ((pos-1) == i) // Réaliser l'insertion
{
(*precedent).suiv = nouveau;
(*nouveau).suiv = courant;
}
else
printf (‘’position erronée’’);
}
else printf (‘’position erronée’’);
}
}}

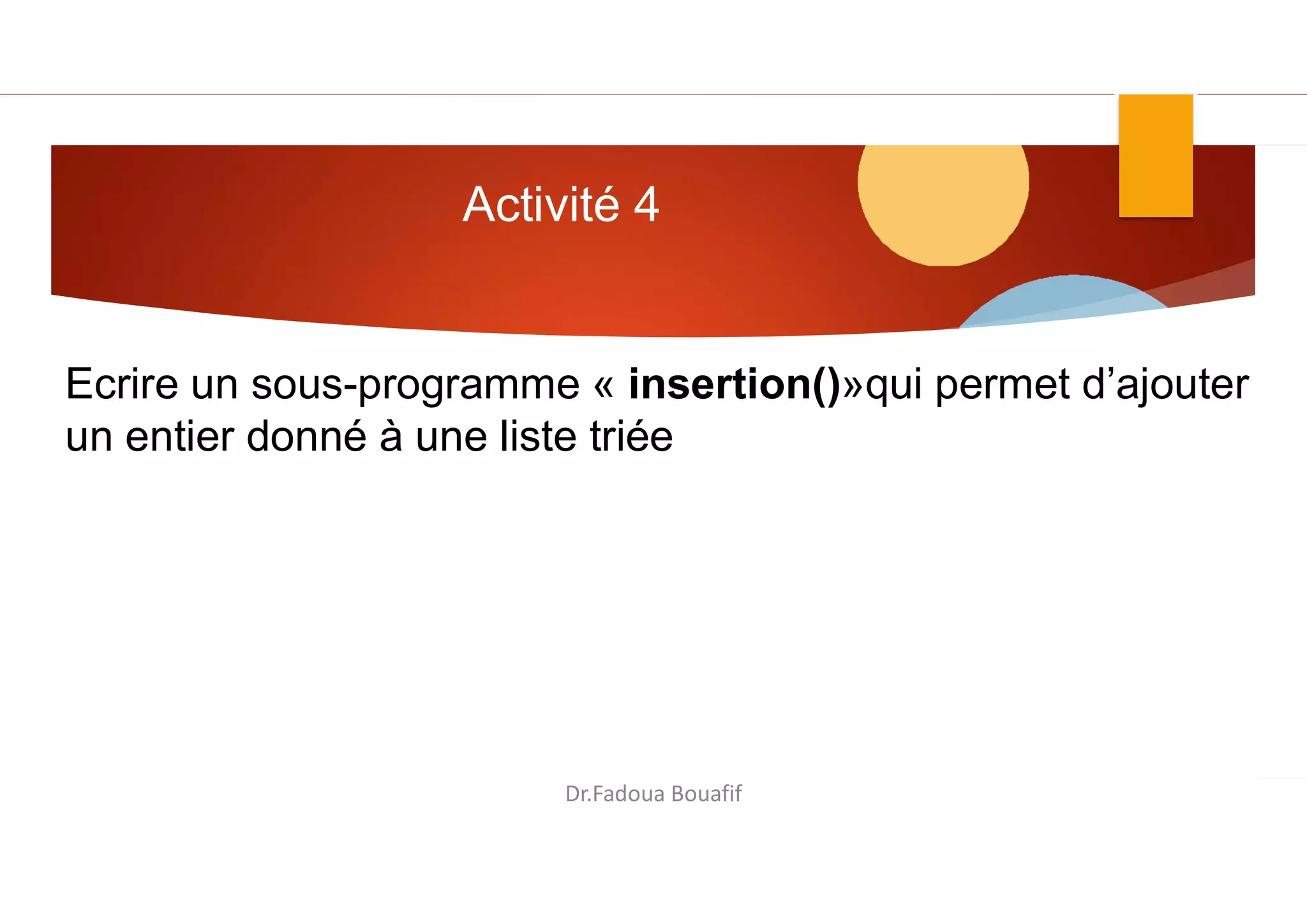

32. Activité 4
Ecrire un sous-programme « insertion()»qui permet d’ajouter
un entier donné à une liste triée
Dr.Fadoua Bouafif

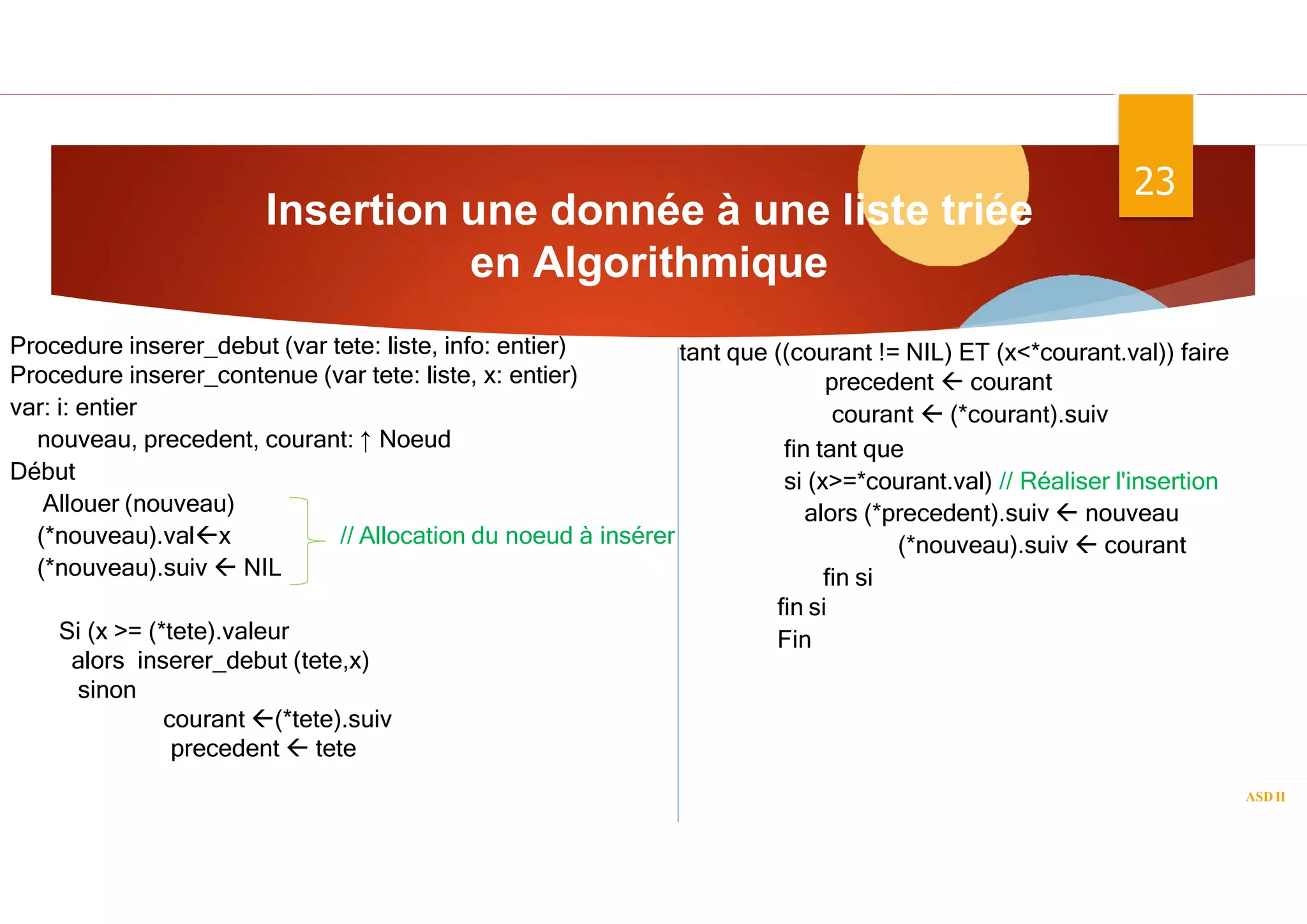

33. Insertion une donnée à une liste triée
en Algorithmique
ASD II
23
Procedure inserer_debut (var tete: liste, info: entier)
Procedure inserer_contenue (var tete: liste, x: entier)
var: i: entier
nouveau, precedent, courant: ↑ Noeud
Début
Allouer (nouveau)
(*nouveau).valx // Allocation du noeud à insérer
(*nouveau).suiv  NIL
Si (x >= (*tete).valeur
alors inserer_debut (tete,x)
sinon
courant (*tete).suiv
precedent  tete
tant que ((courant != NIL) ET (x<*courant.val)) faire
precedent  courant
courant  (*courant).suiv
fin tant que
si (x>=*courant.val) // Réaliser l'insertion
alors (*precedent).suiv  nouveau
(*nouveau).suiv  courant
fin si
fin si
Fin

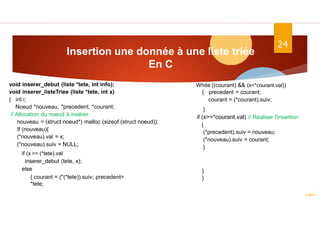

34. Insertion une donnée à une liste triée
En C
ASD II
24
void inserer_debut (liste *tete, int info);
void inserer_listeTriee (liste *tete, int x)
{ int i;
Noeud *nouveau, *precedent, *courant;
// Allocation du noeud à insérer
nouveau = (struct noeud*) malloc (sizeof (struct noeud));
If (nouveau){
(*nouveau).val = x;
(*nouveau).suiv = NULL;
if (x >= (*tete).val
inserer_debut (tete, x);
else
{ courant = (*(*tete)).suiv; precedent=
*tete;
While ((courant) && (x<*courant.val))
{ precedent = courant;
courant = (*courant).suiv;
}
if (x>=*courant.val) // Réaliser l'insertion
{
(*precedent).suiv = nouveau;
(*nouveau).suiv = courant;
}
}
}

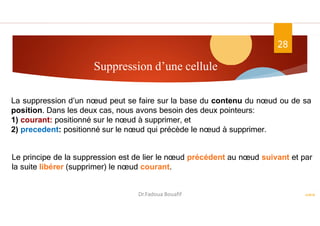

35. Suppression d’une cellule
ASD II
28
La suppression d’un nœud peut se faire sur la base du contenu du nœud ou de sa
position. Dans les deux cas, nous avons besoin des deux pointeurs:
1) courant: positionné sur le nœud à supprimer, et
2) precedent: positionné sur le nœud qui précède le nœud à supprimer.
Le principe de la suppression est de lier le nœud précédent au nœud suivant et par
la suite libérer (supprimer) le nœud courant.
Dr.Fadoua Bouafif

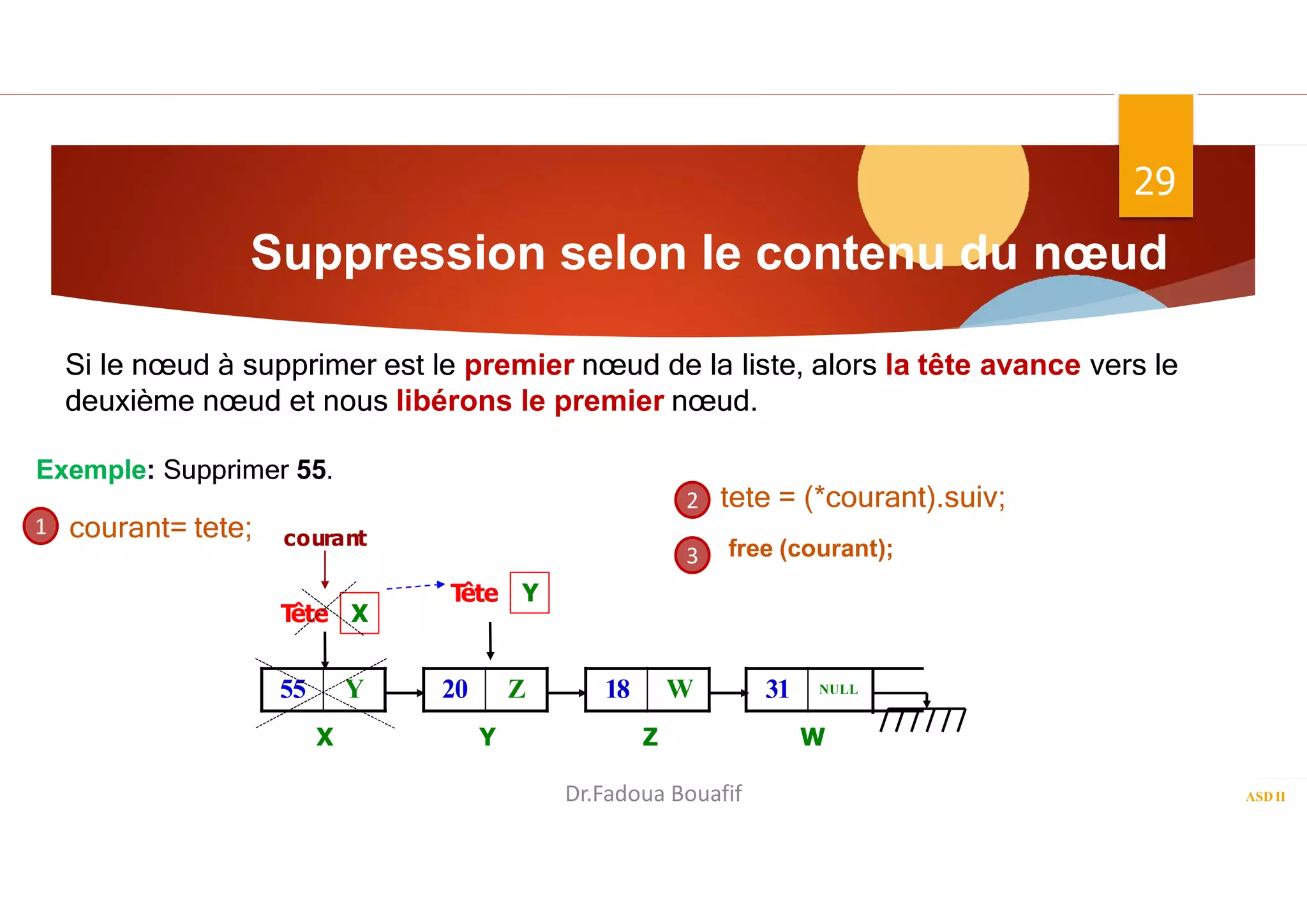

36. Suppression selon le contenu du nœud
ASD II
29
Y
55
X
Tête X
Z
20
Y
W
18
Z
NULL
31
W
courant
Tête Y
Si le nœud à supprimer est le premier nœud de la liste, alors la tête avance vers le
deuxième nœud et nous libérons le premier nœud.
Exemple: Supprimer 55.
tete = (*courant).suiv;
free (courant);
courant= tete;
Dr.Fadoua Bouafif
1
2
3

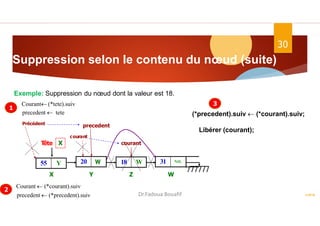

37. Suppression selon le contenu du nœud (suite)
ASD II
30
Exemple: Suppression du nœud dont la valeur est 18.
Tête X
20 Z NIL
31
courant
18 W
precedent
Y
55
X Y Z W
courant
Libérer (courant);
Courant  (*courant).suiv
precedent  (*precedent).suiv
Courant (*tete).suiv
precedent  tete
Précédent
1
2
3
(*precedent).suiv  (*courant).suiv;
Dr.Fadoua Bouafif

38. Activité5
ASD II
31
Ecrire un sous programme « supprimer_donnée() » qui
permet de supprimer un nœud dont la valeur est donnée.
Dr.Fadoua Bouafif

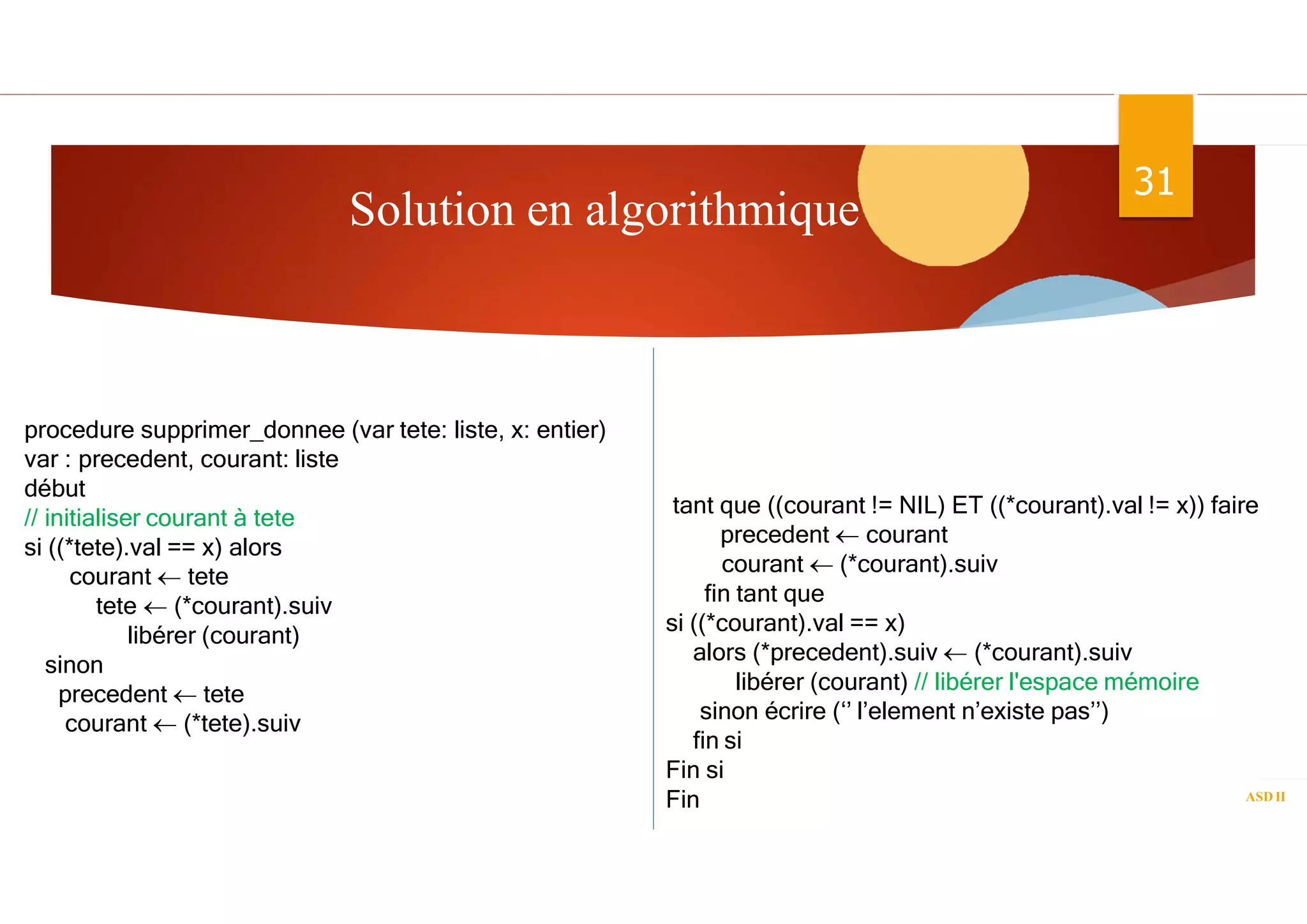

39. Solution en algorithmique
ASD II
31
procedure supprimer_donnee (var tete: liste, x: entier)
var : precedent, courant: liste
début
// initialiser courant à tete
si ((*tete).val == x) alors
courant  tete
tete  (*courant).suiv
libérer (courant)
sinon
precedent  tete
courant  (*tete).suiv
tant que ((courant != NIL) ET ((*courant).val != x)) faire
precedent  courant
courant  (*courant).suiv
fin tant que
si ((*courant).val == x)
alors (*precedent).suiv  (*courant).suiv
libérer (courant) // libérer l'espace mémoire
sinon écrire (‘’ l’element n’existe pas’’)
fin si
Fin si
Fin

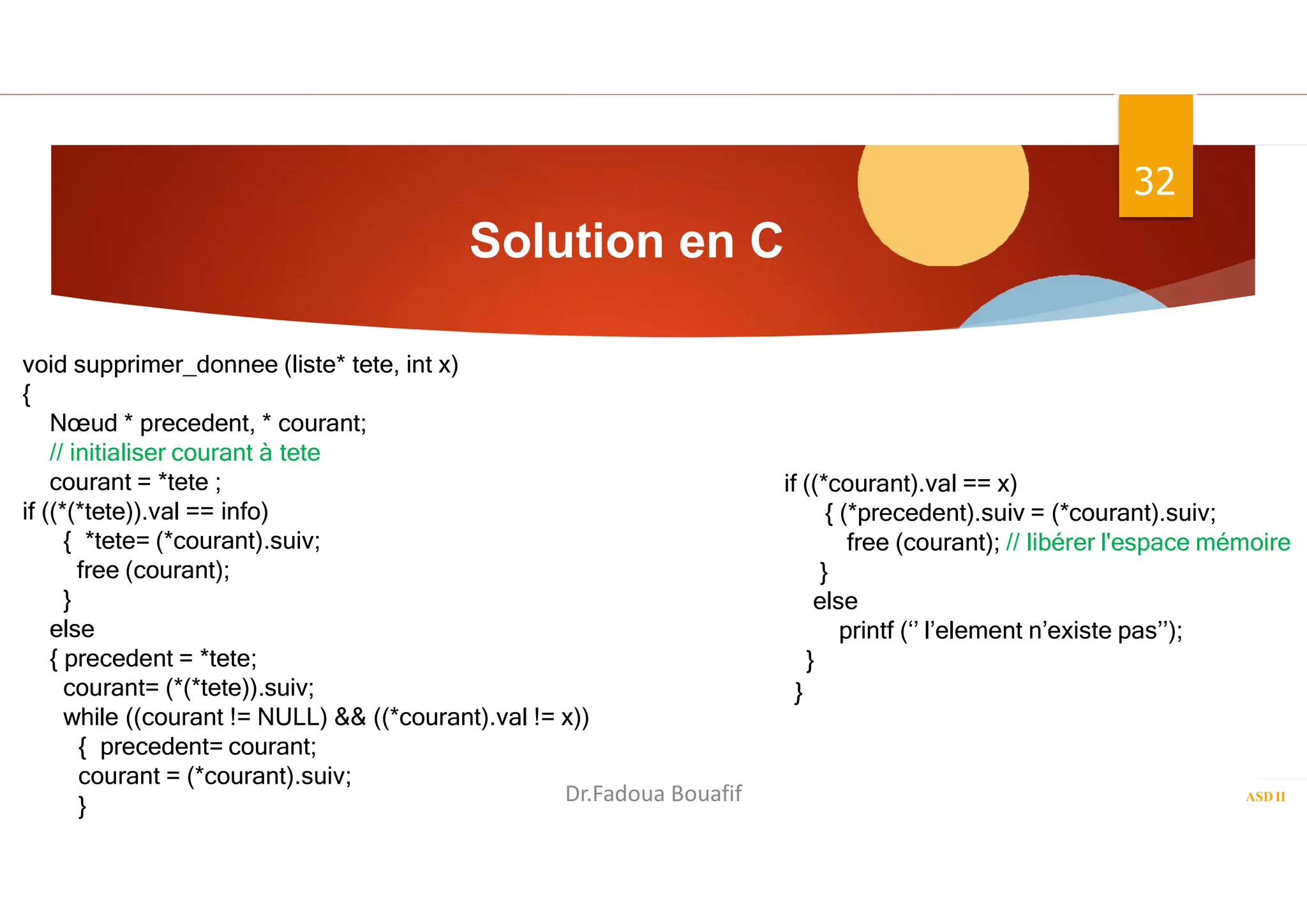

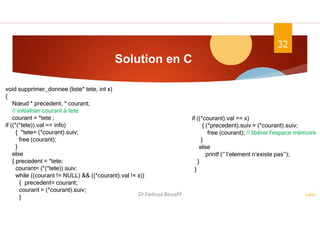

40. Solution en C
ASD II
32
void supprimer_donnee (liste* tete, int x)
{
Nœud * precedent, * courant;
// initialiser courant à tete
courant = *tete ;
if ((*(*tete)).val == info)
{ *tete= (*courant).suiv;
free (courant);
}
else
{ precedent = *tete;
courant= (*(*tete)).suiv;
while ((courant != NULL) && ((*courant).val != x))
{ precedent= courant;
courant = (*courant).suiv;
}
if ((*courant).val == x)
{ (*precedent).suiv = (*courant).suiv;
free (courant); // libérer l'espace mémoire
}
else
printf (‘’ l’element n’existe pas’’);
}
Dr.Fadoua Bouafif

41. Remarques
▶ La conservation de l’adresse du premier élément de la liste dans un pointeur (tete) est obligatoire parce qu’il
représente le point d’entré pour la manipulation de la liste.
▶ La suppression de toute la liste ou du premier élément, et l’insertion au début de la liste sont les seules
opérations possibles qui permettent de modifier l’adresse du premier élément de la liste.
▶ Les zones mémoires allouées pour la liste peuvent ne pas être contigües et donc la perte de la tête de la
liste entraine la perte de toute la liste.
▶ Les sous-programmes relatifs aux différentes insertions et suppressions d’un élément de la liste
peuvent être implémentés avec des procédures ou des fonctions.
Deux avantages sont apportés par la représentation dynamique des listes:
▶ L’allocation dynamique de la mémoire en utilisant les variables dynamiques
▶ La facilité d’opérer sur les éléments, puisqu’il suffit d’opérer sur les pointeurs et non sur les variables
elles mêmes
ASD II
39

42. 1
Dr.Fadoua Bouafif
Les Listes Circulaires

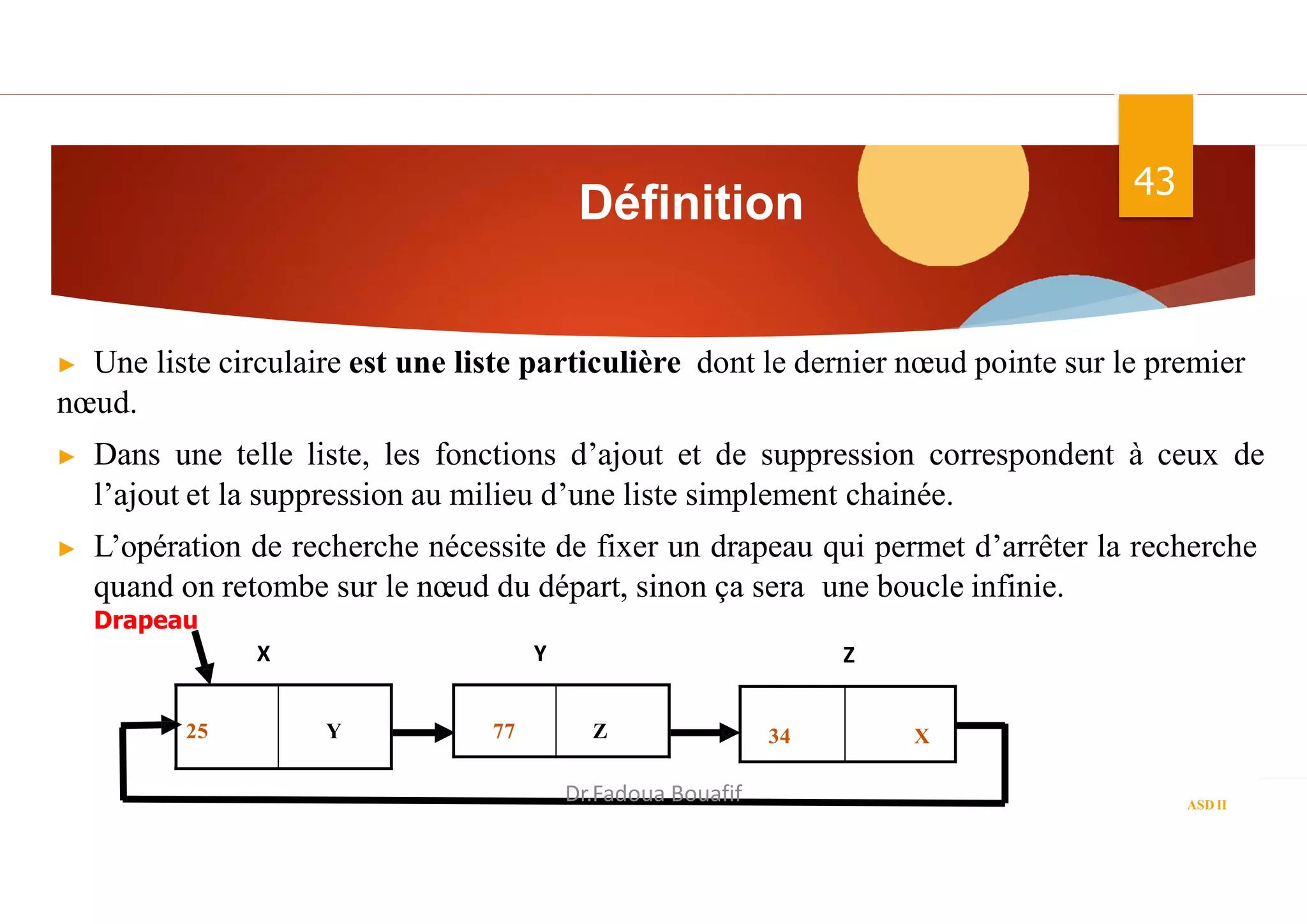

43. Définition 43
ASD II
Y
25 Z
77
▶ Une liste circulaire est une liste particulière dont le dernier nœud pointe sur le premier
nœud.
▶ Dans une telle liste, les fonctions d’ajout et de suppression correspondent à ceux de
l’ajout et la suppression au milieu d’une liste simplement chainée.
▶ L’opération de recherche nécessite de fixer un drapeau qui permet d’arrêter la recherche
quand on retombe sur le nœud du départ, sinon ça sera une boucle infinie.
Drapeau
Dr.Fadoua Bouafif
34 X
X Y Z

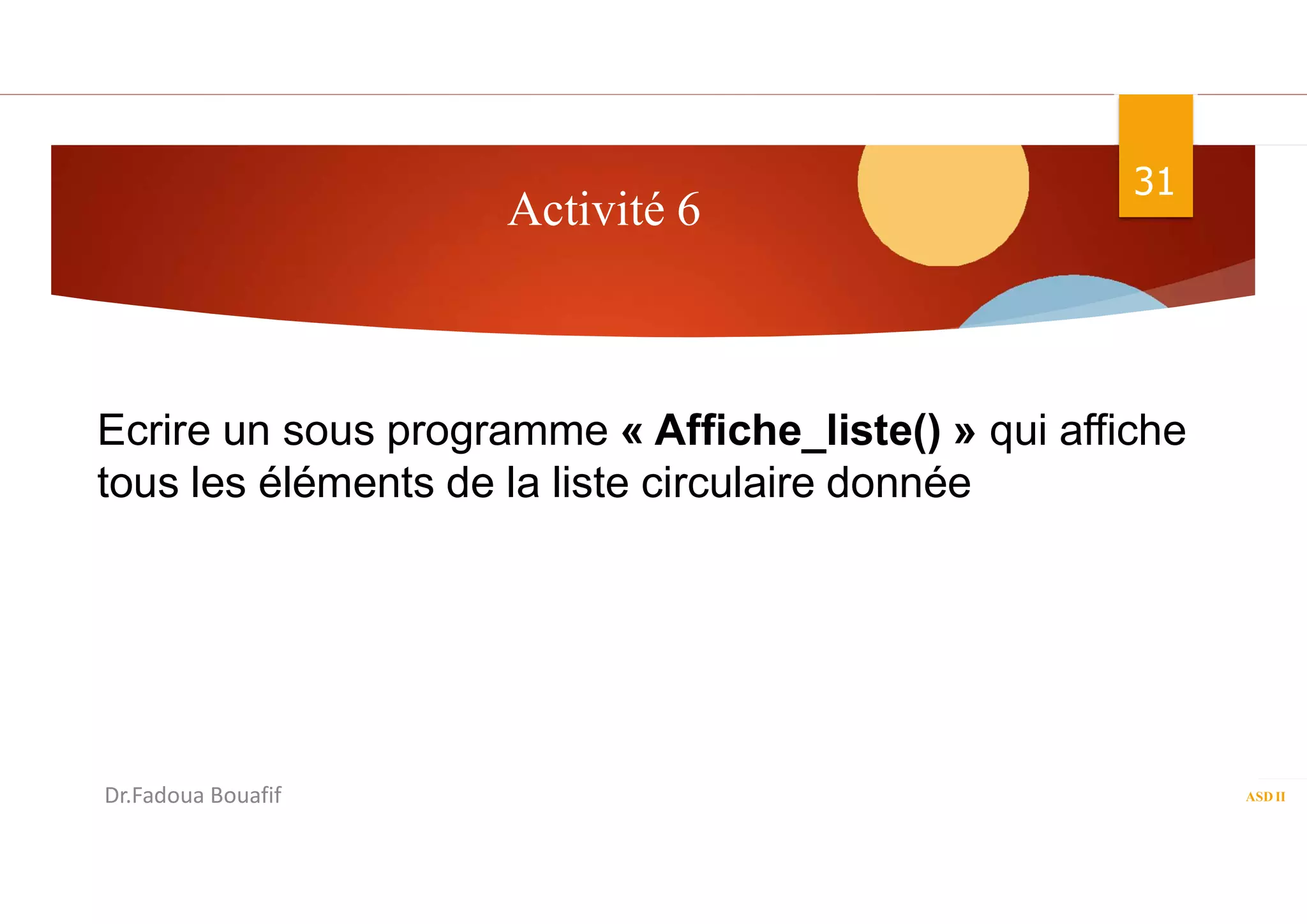

44. Activité 6
ASD II
31
Ecrire un sous programme « Affiche_liste() » qui affiche
tous les éléments de la liste circulaire donnée
Dr.Fadoua Bouafif

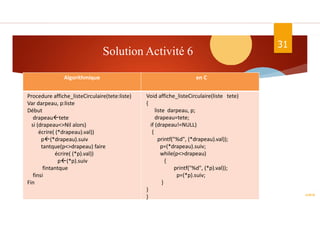

45. Solution Activité 6
ASD II
31
Dr.Fadoua Bouafif
en C
Algorithmique
Procedure affiche_listeCirculaire(tete:liste)
Var darpeau, p:liste
Début
drapeautete
si (drapeau<>Nil alors)
écrire( (*drapeau).val))
p(*drapeau).suiv
tantque(p<>drapeau) faire
écrire( (*p).val))
p(*p).suiv
fintantque
finsi
Fin
Void affiche_listeCirculaire(liste tete)
{
liste darpeau, p;
drapeau=tete;
if (drapeau!=NULL)
{
printf("%d", (*drapeau).val));
p=(*drapeau).suiv;
while(p<>drapeau)
{
printf("%d", (*p).val));
p=(*p).suiv;
}
}
}

46. 1
Dr.Fadoua Bouafif
Les Listes doublement Chainées
1. Définition
2. Déclaration
3. Création
4. Manipulation

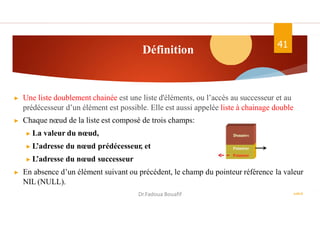

47. Définition
ASD II
41
▶ Une liste doublement chainée est une liste d'éléments, ou l’accès au successeur et au
prédécesseur d’un élément est possible. Elle est aussi appelée liste à chainage double
▶ Chaque nœud de la liste est composé de trois champs:
▶ La valeur du nœud,
▶ L’adresse du nœud prédécesseur, et
▶ L’adresse du nœud successeur
▶ En absence d’un élément suivant ou précédent, le champ du pointeur référence la valeur
NIL (NULL).
Dr.Fadoua Bouafif

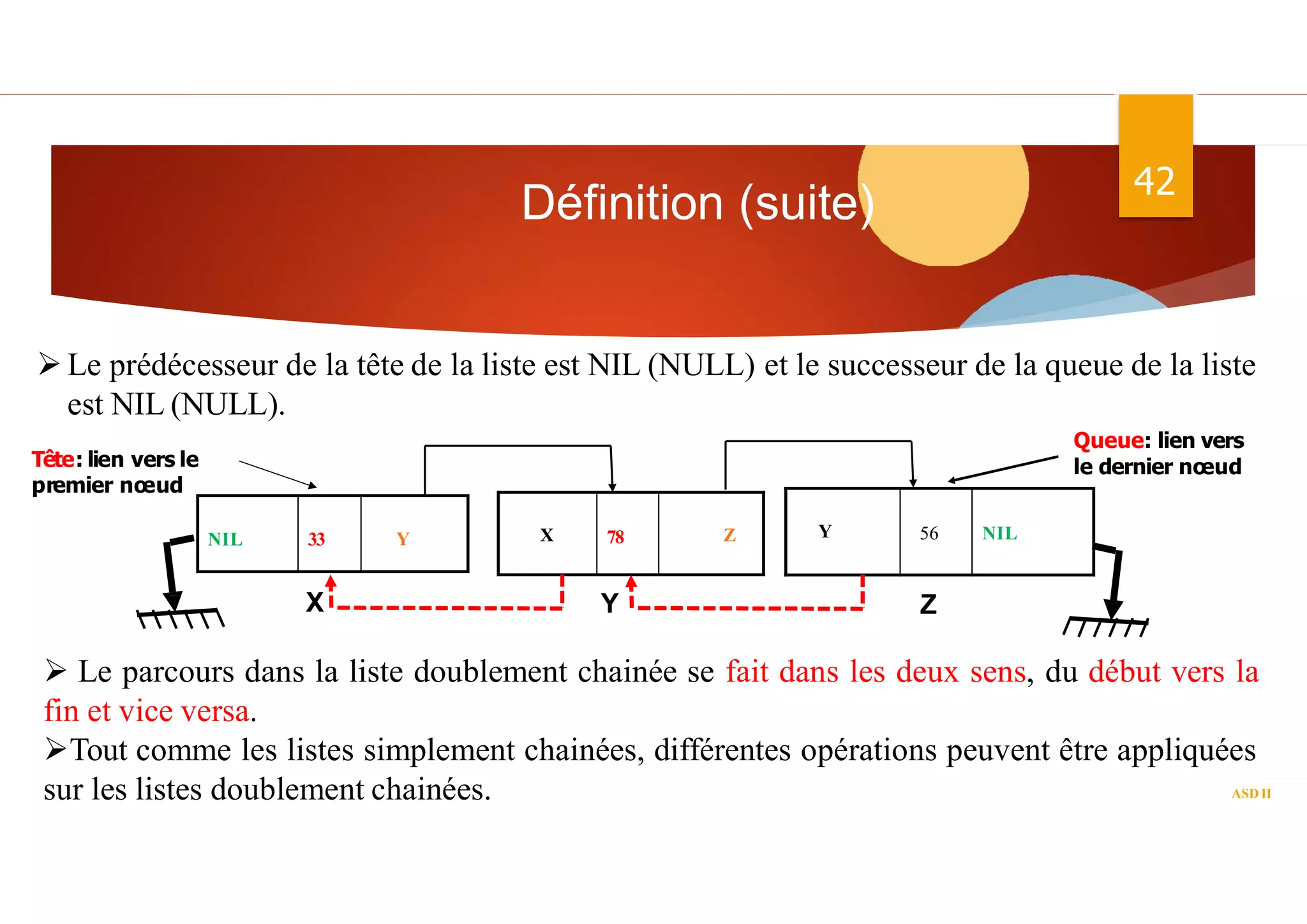

48. Définition (suite)
ASD II
42
NIL 33 Y
premier nœud
Queue: lien vers
le dernier nœud
Z
78
X NIL
56
Y
 Le parcours dans la liste doublement chainée se fait dans les deux sens, du début vers la
fin et vice versa.
Tout comme les listes simplement chainées, différentes opérations peuvent être appliquées
sur les listes doublement chainées.
Le prédécesseur de la tête de la liste est NIL (NULL) et le successeur de la queue de la liste
est NIL (NULL).
Tête: lien vers le
X Y Z

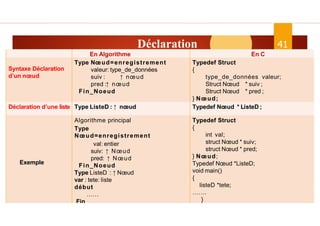

49. Déclaration
ASD II
41
Dr.Fadoua Bouafif
En C
En Algorithme
Typedef Struct
{
type_de_données valeur;
Struct Nœud * suiv ;
Struct Nœud * pred ;
} Nœud;
Type Nœud=enregistrement
valeur: type_de_données
suiv : ↑ nœud
pred :↑ nœud
Fin_Noeud
Syntaxe Déclaration
d’un nœud
Typedef Nœud * ListeD ;
Type ListeD : ↑ nœud
Déclaration d’une liste
Typedef Struct
{
int val;
struct Nœud * suiv;
struct Nœud * pred;
} Nœud;
Typedef Nœud *ListeD;
void main()
{
listeD *tete;
…….
}
Algorithme principal
Type
Nœud=enregistrement
val: entier
suiv: ↑ Nœud
pred: ↑ Nœud
Fin_Noeud
Type ListeD : ↑ Nœud
var : tete: liste
début
……
Fin
Exemple

50. Création d’une cellule
La création se fait à l’aide des fonctions d’allocation dynamique.
50
En C
En algorithme
Allouer un espace mémoire pour
un nouveau nœud
#include « stdlib.h »
malloc ()
Allouer ()
Nom
fonction
nouveau est un pointeur sur le
nouveau nœud à insérer
Nœud *nouveau;
nouveau: ↑ Nœud
Déclaration
Allouer un espace mémoire
nouveau=(Noued *) malloc(sizeof(Noued);
Allouer(nouveau)
Affecter une donnée au champ
val
(*nouveau).val = valeur;
(*nouveau).valvaleur
Affecter NIL (NULL) au champ
suiv
(*nouveau).suiv = NULL;
(*nouveau).pred = NULL;
(*nouveau).suivNIL
(*nouveau).predNIL
Dr. Fadoua.BOUAFIF

51. Libération d’une cellule
La libération se fait à l’aide des fonctions d’allocation dynamique
51
En C
En algorithme
libérer le noeud allouer
free ()
libérer ()
Nom fonction
libérer le noeud nouveau
free (nouveau);
libérer (nouveau)
Déclaration
Il ne faut pas oublier d’inclure la bibliothèque <stdlib.h> en C
Dr. Fadoua.BOUAFIF

52. Manipulation de la liste doublement chainée
▶ Les opérations de base sur les listes sont:
▶ Initialisation d’une liste à vide.
▶ Tester si la liste est vide ou non.
▶ Premier élément de la liste.
▶ Dernier élément de la liste.
▶ Insertion d’un nouveau élément (nœud) dans la liste (début, milieu, fin).
▶ Suppression d’un élément (nœud) de la liste (début, milieu, fin).
ASD II
10
Dr.Fadoua Bouafif

53. Manipulation de la liste simplement chainée (suite)
▶ D’autres opérations peuvent être appliquées sur les listes:
▶ Affichage des éléments d’une liste
▶ Inversion d’une liste
▶ Taille d’une liste
▶ Concaténation de deux listes
▶ Destruction d’une liste
▶ …
ASD II
11
Dr.Fadoua Bouafif

54. 1
Dr.Fadoua Bouafif
Les Piles et les files

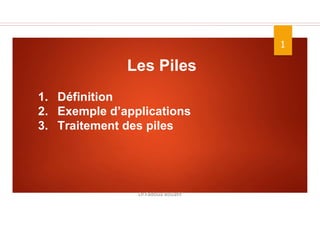

55. 1
Dr.Fadoua Bouafif
Les Piles
1. Définition
2. Exemple d’applications
3. Traitement des piles

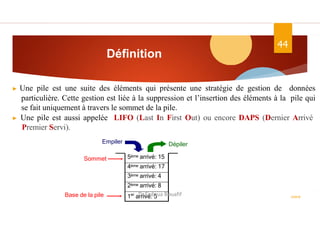

56. Définition
44
▶ Une pile est une suite des éléments qui présente une stratégie de gestion de données
particulière. Cette gestion est liée à la suppression et l’insertion des éléments à la pile qui
se fait uniquement à travers le sommet de la pile.
▶ Une pile est aussi appelée LIFO (Last In First Out) ou encore DAPS (Dernier Arrivé
Premier Servi).
ASD II
Empiler
Sommet 5ème arrivé: 15
4ème arrivé: 17
3ème arrivé: 4
2ème arrivé: 8
1er
arrivé: 5
Dépiler
Base de la pile Dr.Fadoua Bouafif

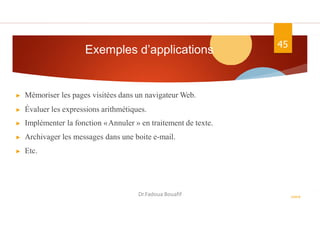

57. Exemples d’applications 45
▶ Mémoriser les pages visitées dans un navigateur Web.
▶ Évaluer les expressions arithmétiques.
▶ Implémenter la fonction «Annuler » en traitement de texte.
▶ Archivager les messages dans une boite e-mail.
▶ Etc.
ASD II
Dr.Fadoua Bouafif

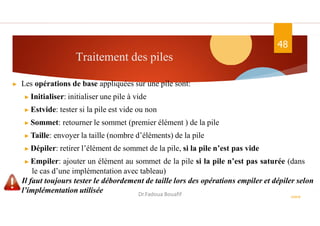

58. Traitement des piles
48
ASD II
▶ Les opérations de base appliquées sur une pile sont:
▶ Initialiser: initialiser une pile à vide
▶ Estvide: tester si la pile est vide ou non
▶ Sommet: retourner le sommet (premier élément ) de la pile
▶ Taille: envoyer la taille (nombre d’éléments) de la pile
▶ Dépiler: retirer l’élément de sommet de la pile, si la pile n’est pas vide
▶ Empiler: ajouter un élément au sommet de la pile si la pile n’est pas saturée (dans
le cas d’une implémentation avec tableau)
Il faut toujours tester le débordement de taille lors des opérations empiler et dépiler selon
l’implémentation utilisée Dr.Fadoua Bouafif

59. Traitement des piles (suite)
46
ASD II
Le traitement des piles peut être faite selon deux façons:
1. A l ’aide des tableaux: Piles statiques
2. A l’aide des listes chainées: Piles Dynamiques
En algorithme En C
Dr.Fadoua Bouafif

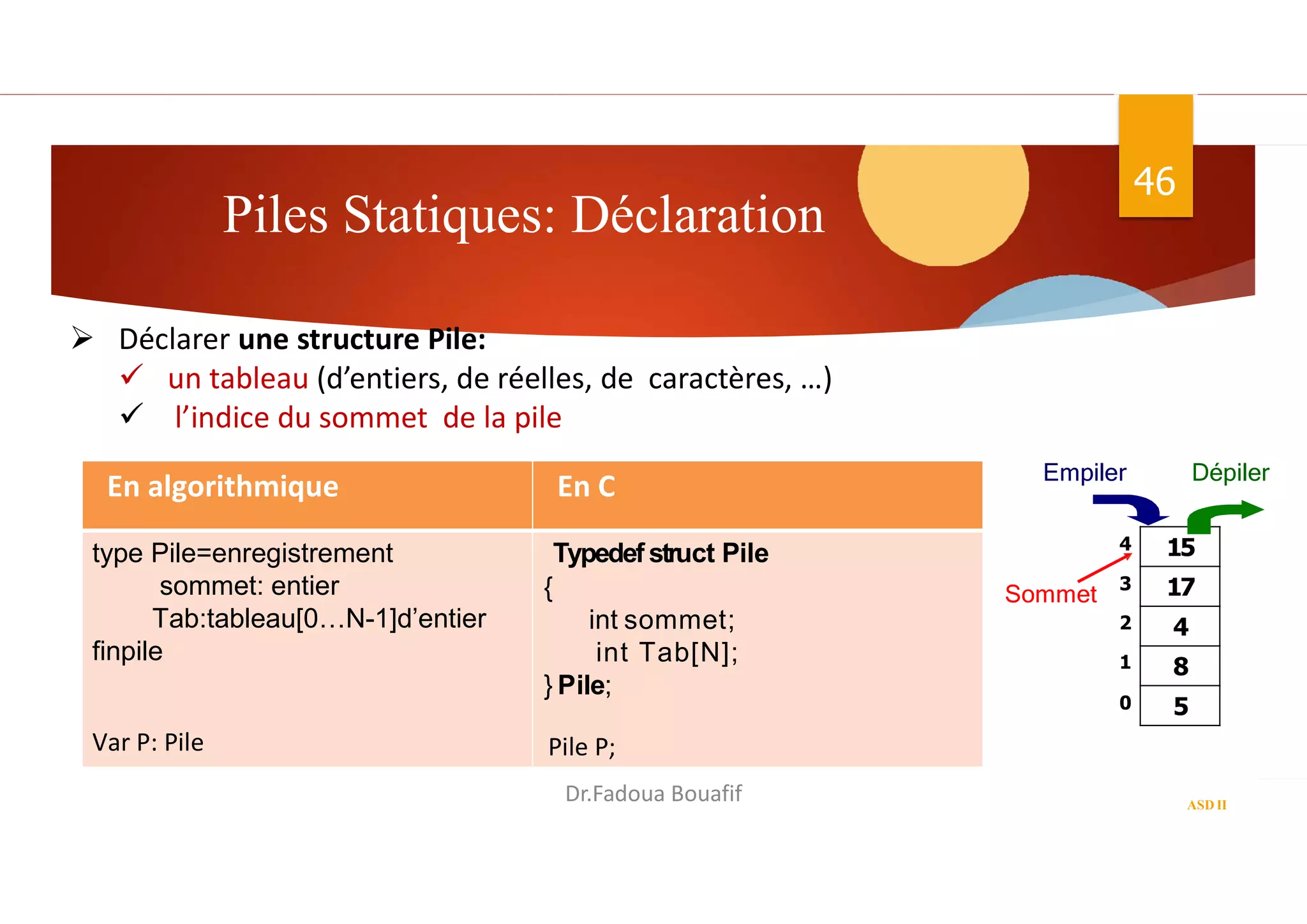

60. Piles Statiques: Déclaration
46
ASD II
4 15
17
4
3
2
1 8
0 5
Sommet
Empiler Dépiler
Dr.Fadoua Bouafif
En C
En algorithmique
Typedef struct Pile
{
int sommet;
int Tab[N];
} Pile;
Pile P;
type Pile=enregistrement
sommet: entier
Tab:tableau[0…N-1]d’entier
finpile
Var P: Pile
 Déclarer une structure Pile:
 un tableau (d’entiers, de réelles, de caractères, …)
 l’indice du sommet de la pile

61. Activité 7
46
ASD II
Dr.Fadoua Bouafif
 Ecrire un sous programme qui permet d’ajouter un élément dans la pile
En C
En algorithmique
void Empiler(Pile *P, int x)
{
if ((*P).sommet>=N-1)
printf("la pile est pleine");
else
{
(*p).sommet= (*p).sommet +1
(*p).Tab[(*p).sommet]= x
}
}
Procedure Empiler(var p:Pile, int x)
Debut
si (p.sommet>=N-1) alors
ecrire (“la pile est pleine”)
sinon
p.sommet<-p.sommet +1
p.Tab[p.sommet]<- x
finsi
Fin

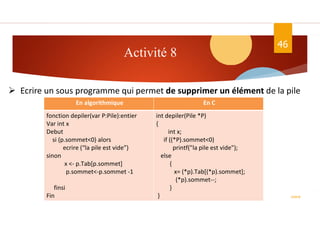

62. Activité 8
46
ASD II
Dr.Fadoua Bouafif
 Ecrire un sous programme qui permet de supprimer un élément de la pile
En C
En algorithmique
int depiler(Pile *P)
{
int x;
if ((*P).sommet<0)
printf("la pile est vide");
else
{
x= (*p).Tab[(*p).sommet];
(*p).sommet--;
}
}
fonction depiler(var P:Pile):entier
Var int x
Debut
si (p.sommet<0) alors
ecrire (“la pile est vide”)
sinon
x <- p.Tab[p.sommet]
p.sommet<-p.sommet -1
finsi
Fin

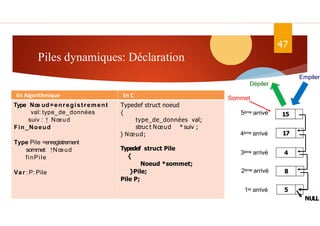

63. Piles dynamiques: Déclaration
47
Sommet
5ème arrivé
4ème arrivé
3ème arrivé
2ème arrivé
1er arrivé
Empiler
Dépiler
5
8
4
17
15
NULL
En C
En Algorithmique
Typedef struct noeud
{
type_de_données val;
struc t Nœud * suiv ;
} Nœud;
Typedef struct Pile
{
Noeud *sommet;
}Pile;
Pile P;
Type Nœ ud=enregistrement
val: type_de_données
suiv : ↑ Nœud
Fin_Noeud
Type Pile =enregistrement
sommet: ↑Nœud
finPile
Var : P: Pile

64. Activité 10 46
ASD II
Dr.Fadoua Bouafif
 Ecrire un
sous
programme
qui permet
d’ajouter
un élément
dans la pile
En C
En algorithmique
void Empiler(Pile *P, int x)
{ Nœud *nouveau;
nouveau=(Nœud *)malloc(sizeof(Nœud));
if(nouveau)
{
(*nouveau).val=x;
(*nouveau).suiv =NULL;
if((*P).sommet!=NULL)
{ (*nouveau).suiv =(*P).sommet;
(*P).sommet=nouveau;}
else
(*P).sommet=nouveau;
}
else
printf("espace insufaisantn")
}
Procedure Empiler(var P:Pile, int x)
Var nouveau:Pile
Debut
allouer(nouveau)
si (nouveau!=Nil) alors
*nouveau.val<-x
*nouveau.suiv<- Nil
si(P.sommet!=Nil) alors
*nouveau.suiv<-P.sommet
P.sommet<-nouveau
sinon
P.sommet<-nouveau
sinon
écrire("espace insufaisantn")
finSi
FinSi
Fin

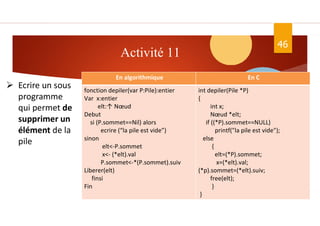

65. Activité 11
46
ASD II
Dr.Fadoua Bouafif
 Ecrire un sous
programme
qui permet de
supprimer un
élément de la
pile
En C
En algorithmique
int depiler(Pile *P)
{
int x;
Nœud *elt;
if ((*P).sommet==NULL)
printf("la pile est vide");
else
{
elt=(*P).sommet;
x=(*elt).val;
(*p).sommet=(*elt).suiv;
free(elt);
}
}
fonction depiler(var P:Pile):entier
Var x:entier
elt:↑ Nœud
Debut
si (P.sommet==Nil) alors
ecrire (“la pile est vide”)
sinon
elt<-P.sommet
x<- (*elt).val
P.sommet<-*(P.sommet).suiv
Liberer(elt)
finsi
Fin

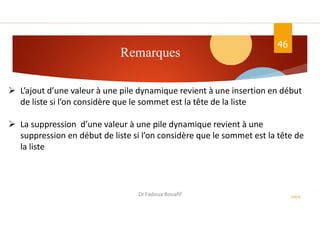

66. Remarques
46
ASD II
Dr.Fadoua Bouafif
 L’ajout d’une valeur à une pile dynamique revient à une insertion en début
de liste si l’on considère que le sommet est la tête de la liste
 La suppression d’une valeur à une pile dynamique revient à une
suppression en début de liste si l’on considère que le sommet est la tête de
la liste

67. 1
Dr.Fadoua Bouafif
Les Files
1. Définition
2. Exemple d’applications
3. Traitement des Files

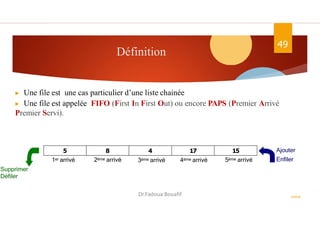

68. Définition
49
▶ Une file est une cas particulier d’une liste chainée
▶ Une file est appelée FIFO (First In First Out) ou encore PAPS (Premier Arrivé
Premier Servi).
ASD II
Supprimer
Défiler
5ème arrivé
4ème arrivé
3ème arrivé
2ème arrivé
1er arrivé
Ajouter
Enfiler
15
17
4
8
5
Dr.Fadoua Bouafif

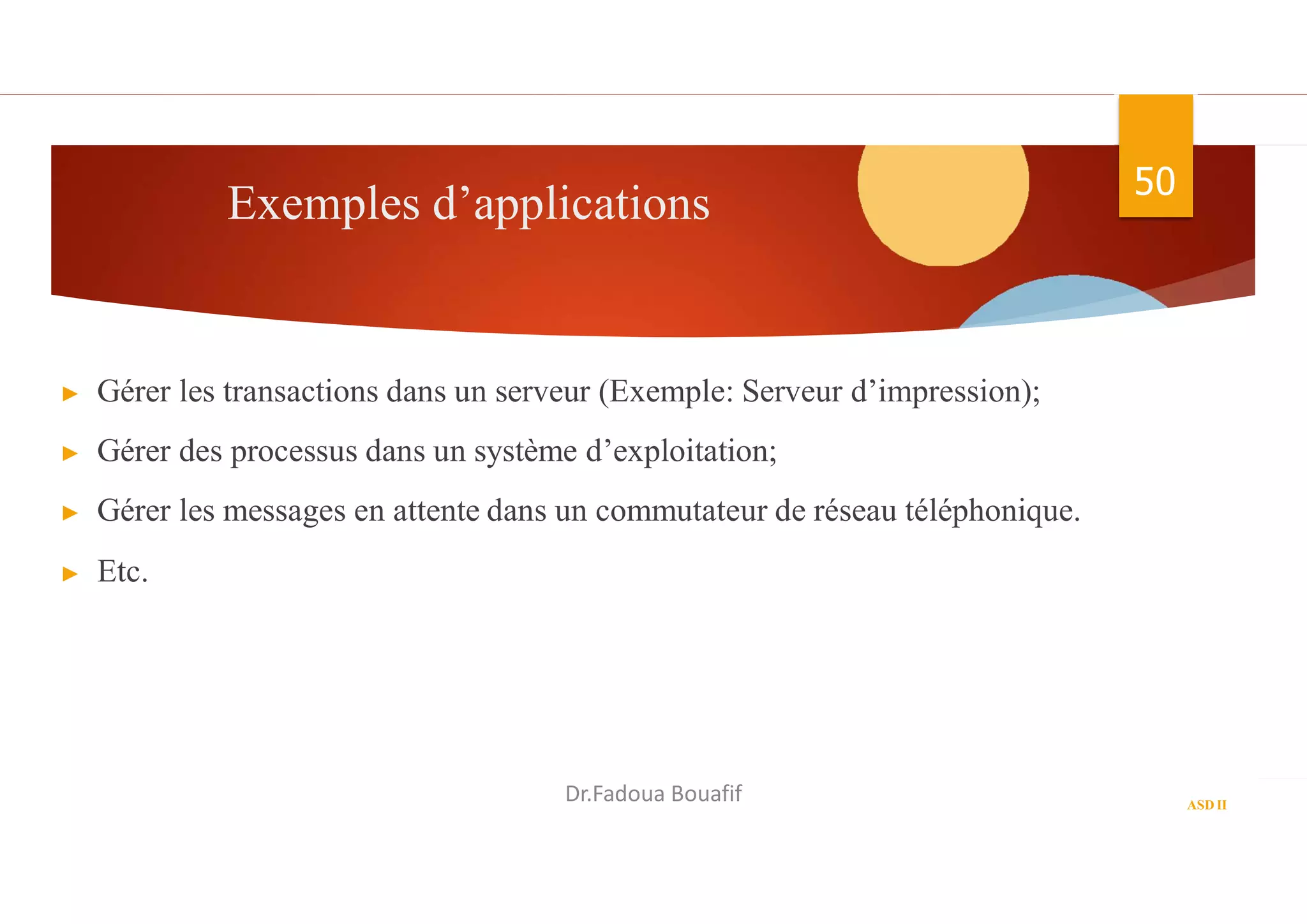

69. Exemples d’applications 50
▶ Gérer les transactions dans un serveur (Exemple: Serveur d’impression);
▶ Gérer des processus dans un système d’exploitation;
▶ Gérer les messages en attente dans un commutateur de réseau téléphonique.
▶ Etc.
ASD II
Dr.Fadoua Bouafif

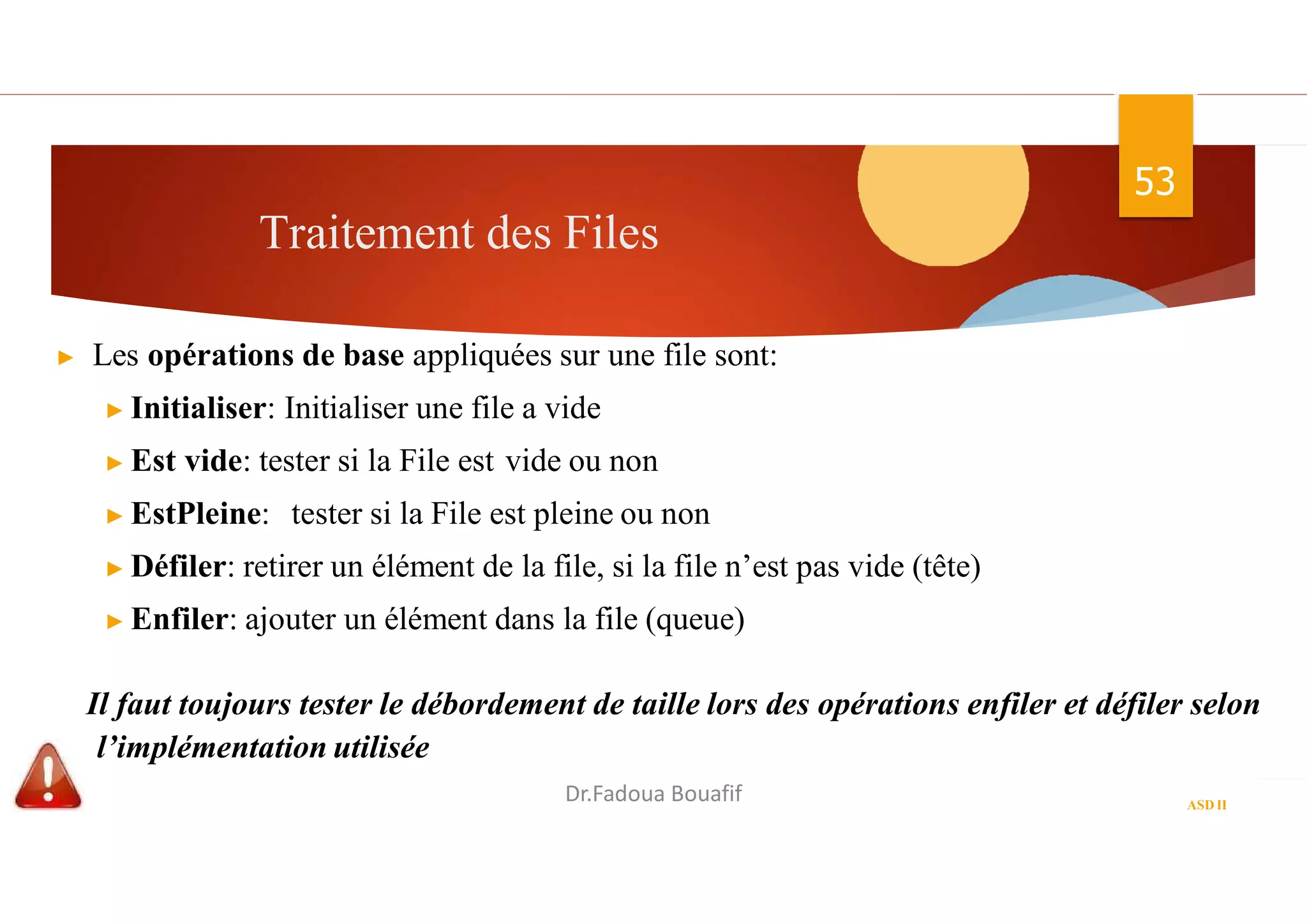

70. Traitement des Files
53
ASD II
▶ Les opérations de base appliquées sur une file sont:
▶ Initialiser: Initialiser une file a vide
▶ Est vide: tester si la File est vide ou non
▶ EstPleine: tester si la File est pleine ou non
▶ Défiler: retirer un élément de la file, si la file n’est pas vide (tête)
▶ Enfiler: ajouter un élément dans la file (queue)
Il faut toujours tester le débordement de taille lors des opérations enfiler et défiler selon
l’implémentation utilisée
Dr.Fadoua Bouafif

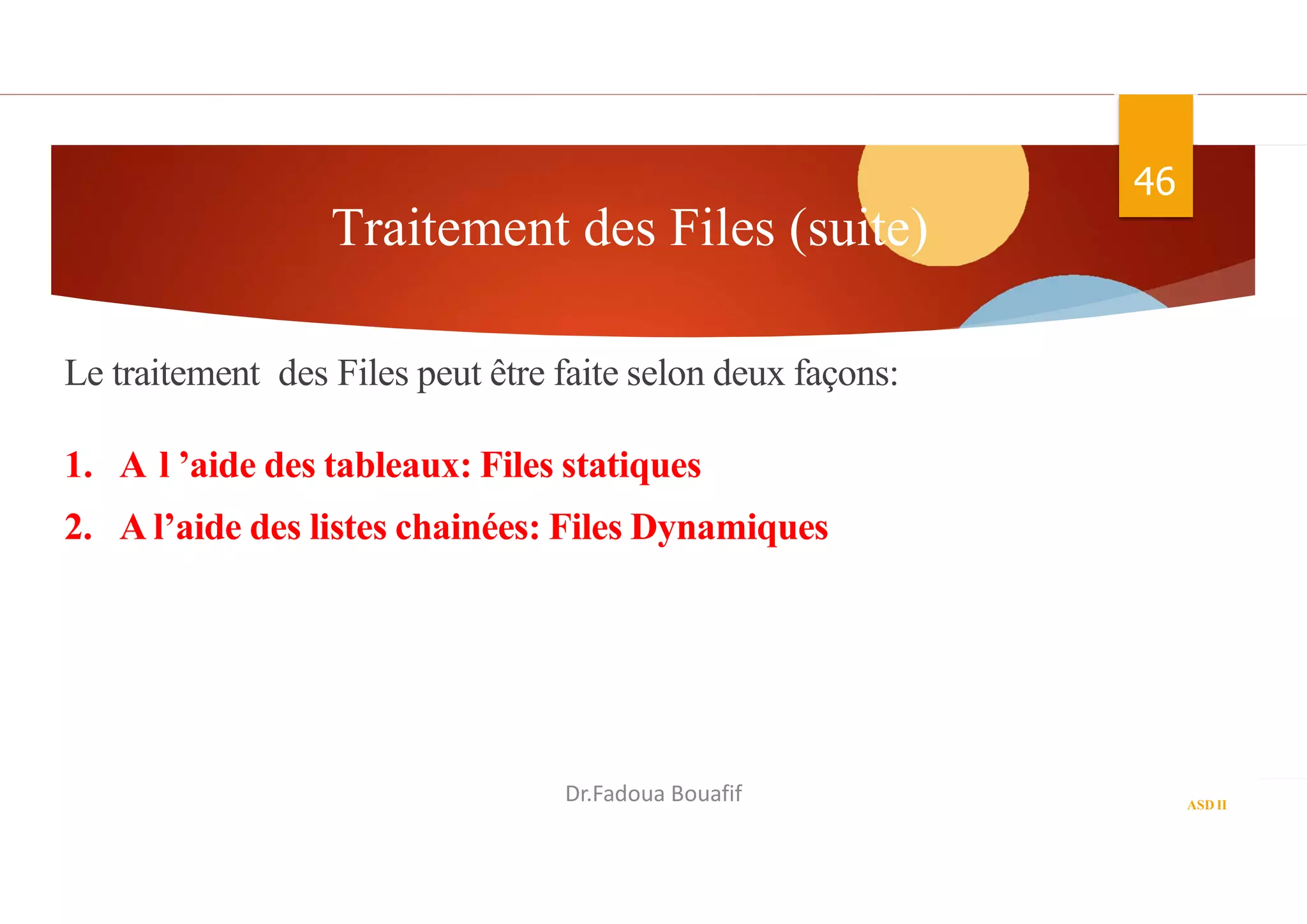

71. Traitement des Files (suite)
46
ASD II
Le traitement des Files peut être faite selon deux façons:
1. A l ’aide des tableaux: Files statiques
2. A l’aide des listes chainées: Files Dynamiques
En algorithme En C
Dr.Fadoua Bouafif

72. Files Statiques: Déclaration
51
ASD II
5 8 4 17 15
0 1 2 3 4
Défiler
Enfiler
 Déclarer une structure File:
 un tableau (d’entiers, de réelles, de caractères, …)
 l’indice de la tête de la File: tete
 l’indice de la queue de la File: queue
En C
En algorithmique
Typedef struct File
{
int tete;
Int queue;
int Tab[N];
} File;
File F;
type File=enregistrement
tete: entier
queue: entier
Tab:tableau[0…N-1]d’entier
finFile
Var F: File

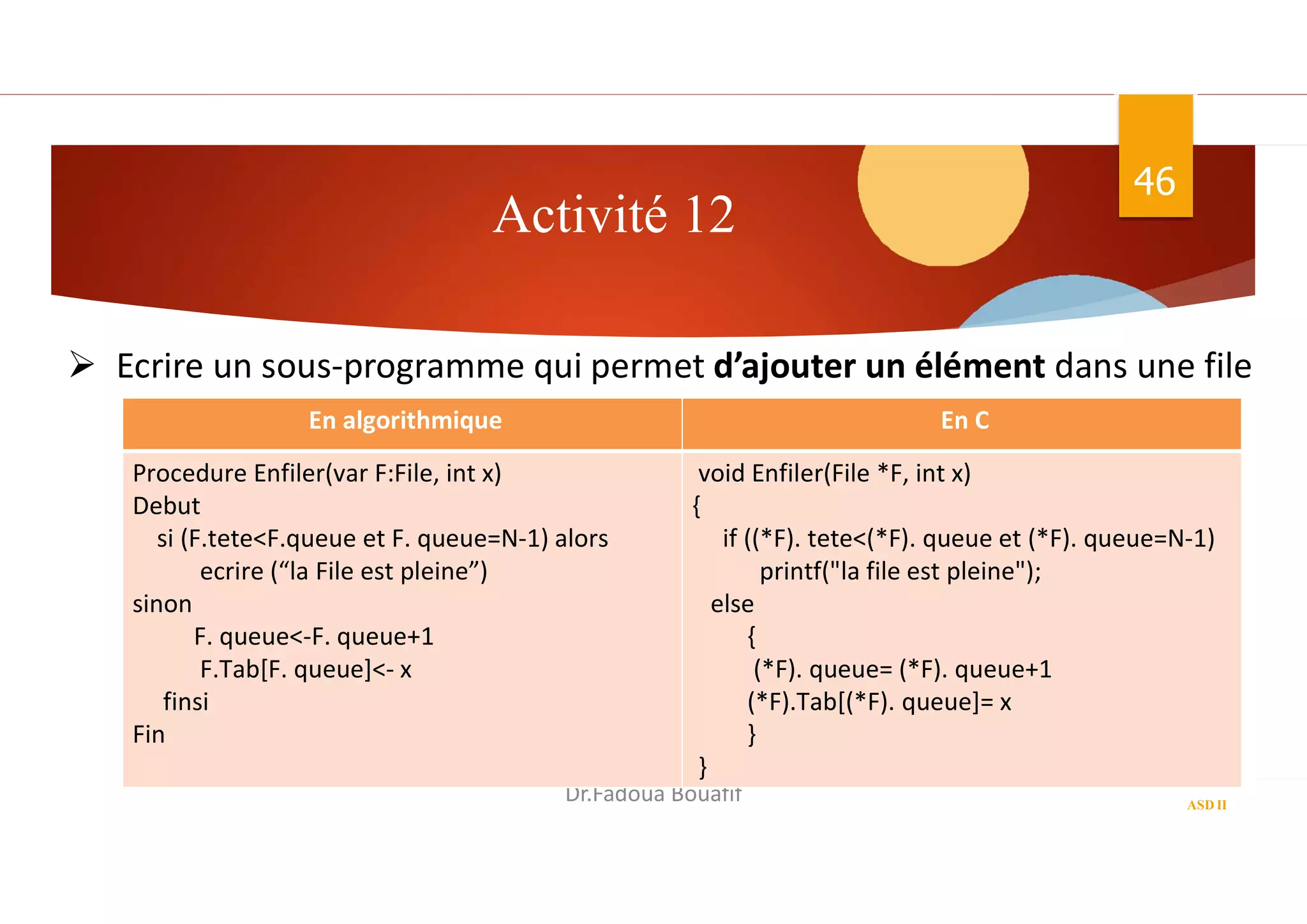

73. Activité 12
46
ASD II
Dr.Fadoua Bouafif
 Ecrire un sous-programme qui permet d’ajouter un élément dans une file
En C
En algorithmique
void Enfiler(File *F, int x)
{
if ((*F). tete<(*F). queue et (*F). queue=N-1)
printf("la file est pleine");
else
{
(*F). queue= (*F). queue+1
(*F).Tab[(*F). queue]= x
}
}
Procedure Enfiler(var F:File, int x)
Debut
si (F.tete<F.queue et F. queue=N-1) alors
ecrire (“la File est pleine”)
sinon
F. queue<-F. queue+1
F.Tab[F. queue]<- x
finsi
Fin

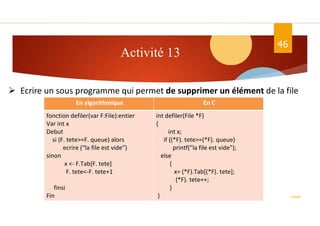

74. Activité 13
46
ASD II
Dr.Fadoua Bouafif
 Ecrire un sous programme qui permet de supprimer un élément de la file
En C
En algorithmique
int defiler(File *F)
{
int x;
if ((*F). tete>=(*F). queue)
printf("la file est vide");
else
{
x= (*F).Tab[(*F). tete];
(*F). tete++;
}
}
fonction defiler(var F:File):entier
Var int x
Debut
si (F. tete>=F. queue) alors
ecrire (“la file est vide”)
sinon
x <- F.Tab[F. tete]
F. tete<-F. tete+1
finsi
Fin

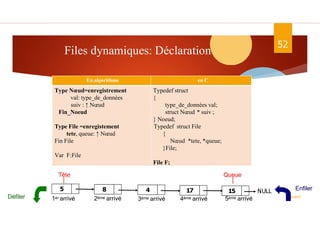

75. 52
ASD II
en C
En algorithme
Typedef struct
{
type_de_données val;
struct Nœud * suiv ;
} Noeud;
Typedef struct File
{
Nœud *tete, *queue;
}File;
File F;
Type Nœud=enregistrement
val: type_de_données
suiv : ↑ Nœud
Fin_Noeud
Type File =enregistement
tete, queue: ↑ Nœud
Fin File
Var F:File
Queue
Tête
Défiler 5ème arrivé
4ème arrivé
3ème arrivé
2ème arrivé
1er arrivé
Enfiler
5 8 4 17 15 NULL
Files dynamiques: Déclaration

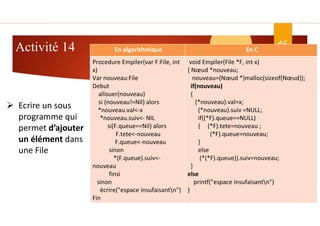

76. Activité 14 46
ASD II
Dr.Fadoua Bouafif
 Ecrire un sous
programme qui
permet d’ajouter
un élément dans
une File
En C
En algorithmique
void Empiler(File *F, int x)
{ Nœud *nouveau;
nouveau=(Nœud *)malloc(sizeof(Nœud));
if(nouveau)
{
(*nouveau).val=x;
(*nouveau).suiv =NULL;
if((*F).queue==NULL)
{ (*F).tete=nouveau ;
(*F).queue=nouveau;
}
else
(*(*F).queue)).suiv=nouveau;
}
else
printf("espace insufaisantn")
}
Procedure Empiler(var F:File, int
x)
Var nouveau:File
Debut
allouer(nouveau)
si (nouveau!=Nil) alors
*nouveau.val<-x
*nouveau.suiv<- NIL
si(F.queue==Nil) alors
F.tete<-nouveau
F.queue<-nouveau
sinon
*(F.queue).suiv<-
nouveau
finsi
sinon
écrire("espace insufaisantn")
Fin

77. Activité 15
46
ASD II
Dr.Fadoua Bouafif
 Ecrire un sous
programme
qui permet de
supprimer un
élément de la
File
En C
En algorithmique
int defiler(File *F)
{
int x;
Nœud *elt;
if ((*F).queue==NULL)
printf("la file est vide");
else
{
elt=(*F).tete;
x=(*elt).val;
(*F).tete=(*(*F).tete).suiv;
free(elt);
}
}
fonction defiler(var F:File):entier
Var x:entier
elt:↑ Nœud
Debut
si (F.queue==Nil) alors
ecrire (“la file est vide”)
sinon
elt<-F.tete
x<- (*elt).val
F.tete<-*(F.tete).suiv
Liberer(elt)
finsi
Fin

78. Conclusion
54
▶ Un tableau permet de représenter efficacement un ensemble de valeurs, dont la taille
est fixée à l’avance.
▶ Les problèmes d’allocation de mémoire relative à la structure tableau (espace
insuffisant ou superflu) sont résolus à travers l’utilisation de la structure dynamique,
liste chainée.
▶ Les opérations d’insertion et de suppression d’un élément sont plus faciles à implanter
avec la structure liste, par rapport à la structure tableau.
ASD II
Dr.Fadoua Bouafif

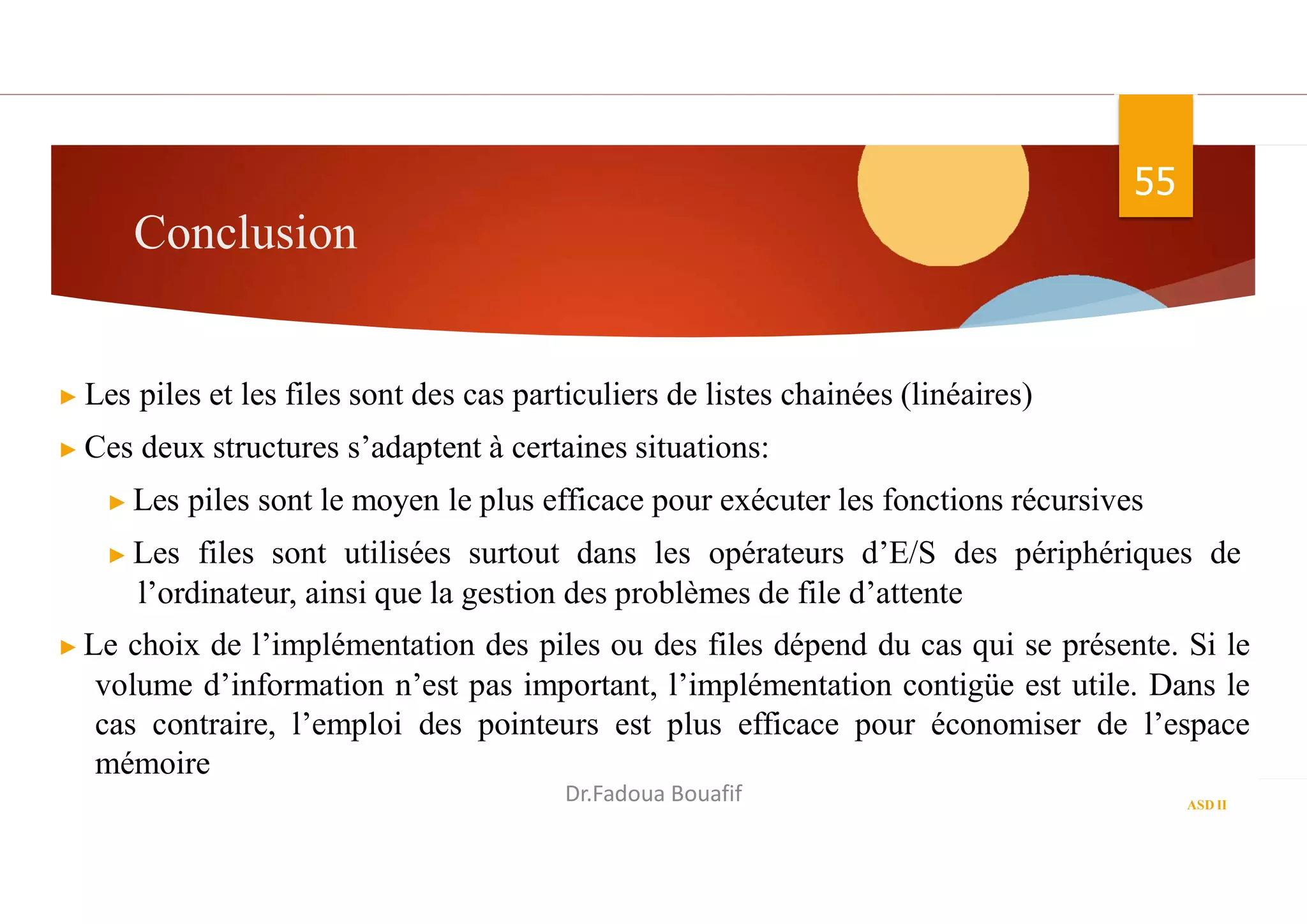

79. Conclusion
55
▶ Les piles et les files sont des cas particuliers de listes chainées (linéaires)
▶ Ces deux structures s’adaptent à certaines situations:
▶ Les piles sont le moyen le plus efficace pour exécuter les fonctions récursives
▶ Les files sont utilisées surtout dans les opérateurs d’E/S des périphériques de
l’ordinateur, ainsi que la gestion des problèmes de file d’attente
▶ Le choix de l’implémentation des piles ou des files dépend du cas qui se présente. Si le
volume d’information n’est pas important, l’implémentation contigüe est utile. Dans le
cas contraire, l’emploi des pointeurs est plus efficace pour économiser de l’espace
mémoire
ASD II
Dr.Fadoua Bouafif
