1. Page 1/4Le 23/09/2012
EPREUVE N°1: Projet Architectural Durée : 7h Coef : 5
Sujet: Extension Verticale partielle d’une maison individuelle pour 06 personnes (environ).
I. Le programme:
Le programme consiste en l’extension partielle verticale d’une maison individuelle
en intégrant un escalier à l’intérieur du logement, avec l’aménagement du rez-de-
chaussée.
L’étage comprendra une partie couverte habitable et une partie terrasse
découverte accessible, avec possibilité de réaménager les prolongements
extérieurs.
II. Le site:
Le site d’étude et d’intervention se constitue d’une parcelle individuelle de 526.00
m2 sur laquelle s’étend une maison individuelle de 189.92 m2.
III. Support Graphique:
Le dossier graphique de la maison individuelle se compose de:
- Plan niveau garage et accès échelle: 1/100
- Plan rez-de-chaussée échelle: 1/100
- Plan toiture échelle: 1/100
- Coupe AA échelle: 1/100
- Façade avant principale échelle: 1/100
IV. Caractéristiques techniques de l’habitation:
L’habitation est constituée d’un rez-de-chaussée de 189.20m2 sur terre-plein, avec
un garage intégré au niveau de l’accès et de la rue.
La structure porteuse est de type mixte: mur porteur en maçonnerie de 0.45 m
d’épaisseur et poteaux en béton armé, la toiture est en dalle pleine avec charpente
en bois et tuiles.
CONCOURS D’ACCES AU SECOND CYCLE
SESSION SEPTEMBRE 2012
MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE
ECOLE POLYTECHNIQUE D’ARCHITECTURE ET D’URBANISME

2. V. Travail demandé:
1. Analyse:
Lecture du site et du projet d’habitation en fonction de:
- L’orientation du terrain.
- Les différents niveaux (dénivelés).
- La disposition des espaces internes.
- La décomposition formelle de l’habitation avec axonométrie et croquis.
2. Travail Conceptuel: Echelle 1/100
Il s'agit du projet d’extension partielle verticale de l’habitation en intégrant un
escalier à l’intérieur du logement avec le réaménagement du rez-de-chaussée, ainsi
que les prolongements extérieurs. Etablir les plans généraux d’extension et de
réaménagement de l’habitation individuelle, tout en s’assurant une continuité du
caractère architectural.
3. Documents graphiques à établir:
- Plan de masse échelle: 1/500
- Plan rez-de-chaussée réaménagé échelle: 1/100
- Plan du 1er étage ( partiel+terrasse accessible) échelle: 1/100
- Plan de toiture échelle: 1/100
- Coupe longitudinale échelle: 1/100
- Plan de la nouvelle façade avant principale échelle: 1/100
- Axonométrie et croquis
Page 2/4Le 23/09/2012
MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE
ECOLE POLYTECHNIQUE D’ARCHITECTURE ET D’URBANISME

3. VI. Critères d’évaluation:
1) Analyse (lecture du site): 05 points
2) Niveau de l’intégration architecturale de l’extension verticale avec les
prolongements extérieurs: 10 points
3) Qualité du dessin graphique des différents plans: 05 points
Page 3/4Le 23/09/2012
MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE
ECOLE POLYTECHNIQUE D’ARCHITECTURE ET D’URBANISME

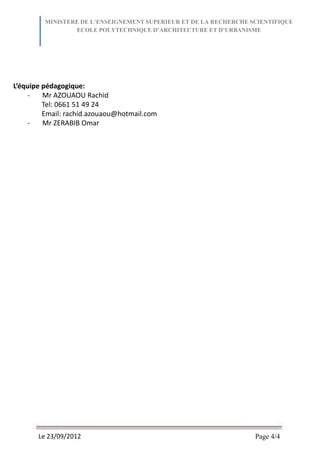

4. L’équipe pédagogique:
- Mr AZOUAOU Rachid
Tel: 0661 51 49 24
Email: rachid.azouaou@hotmail.com
- Mr ZERABIB Omar
Page 4/4Le 23/09/2012
MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE
ECOLE POLYTECHNIQUE D’ARCHITECTURE ET D’URBANISME

5. DOSSIER GRAPHIQUE
Echelle: 1/100

6. N
ACCESACCES GARAGE
Echelle:1/100

7. PLAN REZ-DE-CHAUSSEE Echelle:1/100
N
ACCES
Débarras
45
45
45
45
45
45
45
45
1.09
1.40
1.731.65
4.26 55
12.80
55
9.10
ACCESACCES GARAGE

8. N
Echelle:1/100

9. FaçadePrincipaleEchelle:1/100

10. Echelle:1/100
