Penteract est une entreprise spécialisée dans l'internet des objets (IoT), offrant des outils et services pour intégrer facilement des dispositifs IoT. Leur plateforme permet de connecter des modules RF 'emmesh' à diverses sondes, créant un réseau indépendant qui prend en charge un grand nombre d'objets. Grâce à cette technologie, les utilisateurs peuvent contrôler, diagnostiquer et automatiser leurs appareils à distance avec une mise en marché rapide.

1. Comment connecter vos
Objets?
1www.penteract.ca

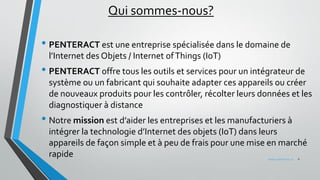

2. Qui sommes-nous?
• PENTERACT est une entreprise spécialisée dans le domaine de
l’Internet des Objets / Internet ofThings (IoT)
• PENTERACT offre tous les outils et services pour un intégrateur de
système ou un fabricant qui souhaite adapter ces appareils ou créer
de nouveaux produits pour les contrôler, récolter leurs données et les
diagnostiquer à distance
• Notre mission est d’aider les entreprises et les manufacturiers à
intégrer la technologie d’Internet des objets (IoT) dans leurs
appareils de façon simple et à peu de frais pour une mise en marché
rapide 2www.penteract.ca

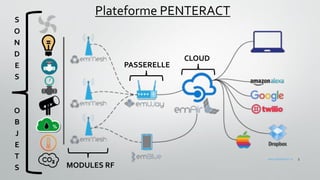

3. Plateforme PENTERACT
S
O
N
D
E
S
O
B
J
E
T
S MODULES RF
CLOUD
PASSERELLE
3www.penteract.ca

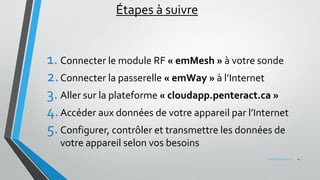

4. Étapes à suivre
1. Connecter le module RF « emMesh » à votre sonde
2.Connecter la passerelle « emWay » à l’Internet
3. Aller sur la plateforme « cloudapp.penteract.ca »
4.Accéder aux données de votre appareil par l’Internet
5.Configurer, contrôler et transmettre les données de
votre appareil selon vos besoins
4www.penteract.ca

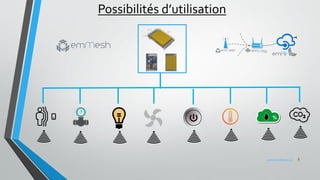

5. Possibilités d’utilisation
5www.penteract.ca

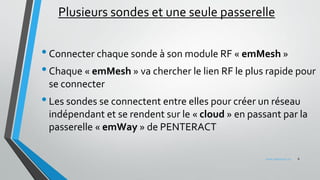

6. Plusieurs sondes et une seule passerelle
•Connecter chaque sonde à son module RF « emMesh »
•Chaque « emMesh » va chercher le lien RF le plus rapide pour
se connecter
•Les sondes se connectent entre elles pour créer un réseau
indépendant et se rendent sur le « cloud » en passant par la
passerelle « emWay » de PENTERACT
6www.penteract.ca

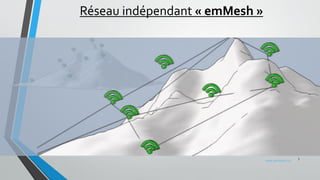

7. Réseau indépendant « emMesh »
7
www.penteract.ca

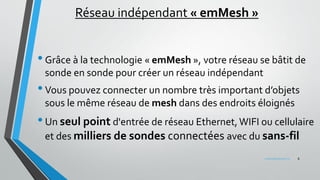

8. Réseau indépendant « emMesh »
•Grâce à la technologie « emMesh », votre réseau se bâtit de
sonde en sonde pour créer un réseau indépendant
•Vous pouvez connecter un nombre très important d’objets
sous le même réseau de mesh dans des endroits éloignés
•Un seul point d'entrée de réseau Ethernet,WIFI ou cellulaire
et des milliers de sondes connectées avec du sans-fil
8www.penteract.ca

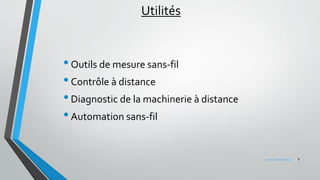

9. Utilités
•Outils de mesure sans-fil
•Contrôle à distance
•Diagnostic de la machinerie à distance
•Automation sans-fil
9www.penteract.ca

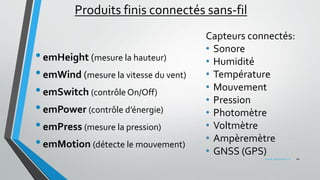

10. Produits finis connectés sans-fil
•emHeight (mesure la hauteur)
•emWind (mesure la vitesse du vent)
•emSwitch (contrôle On/Off)
•emPower (contrôle d’énergie)
•emPress (mesure la pression)
•emMotion (détecte le mouvement)
Capteurs connectés:
• Sonore
• Humidité
• Température
• Mouvement
• Pression
• Photomètre
• Voltmètre
• Ampèremètre
• GNSS (GPS)
10www.penteract.ca

11. Vous n’avez pas trouvé dans la liste des produits finis ce que
vous cherchez, vous pouvez le faire par vous-même en
intégrant les modules RF « emMesh » dans vos produits
1. Connecter le module RF « emMesh » à votre sonde
2. Connecter la passerelle « emWay » à l’Internet
3. Aller sur la plateforme « cloudapp.penteract.ca »
4. Accéder aux données de votre appareil par l’Internet
5. Configurer, contrôler et transmettre les données de
votre appareil selon vos besoins
Comment connecter vos objets
11www.penteract.ca

12. Module RF : emMesh
• Longue portée de 16 km
• Ultra-basse consommation
• Fonctionne avec panneau solaire
• Chargeur intégré
• Circuit compact
• Préprogrammé
12www.penteract.ca

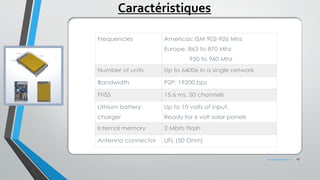

13. Frequencies Americas: ISM 902-926 Mhz
Europe: 863 to 870 Mhz
950 to 960 Mhz
Number of units Up to 64006 in a single network
Bandwidth P2P: 19200 bps
FHSS 15.6 ms, 50 channels
Lithium battery
charger
Up to 10 volts of input.
Ready for 6 volt solar panels
Internal memory 2 Mbits Flash
Antenna connector UFL (50 Ohm)
Caractéristiques
13www.penteract.ca

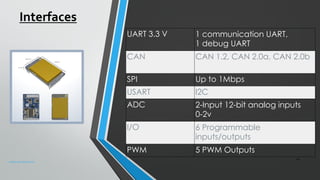

14. Interfaces
UART 3.3 V 1 communication UART,
1 debug UART
CAN CAN 1.2, CAN 2.0a, CAN 2.0b
SPI Up to 1Mbps
USART I2C
ADC 2-Input 12-bit analog inputs
0-2v
I/O 6 Programmable
inputs/outputs
PWM 5 PWM Outputs
14
www.penteract.ca

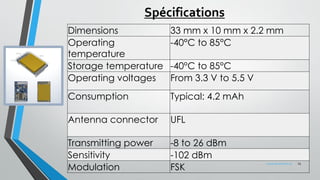

15. Spécifications
Dimensions 33 mm x 10 mm x 2.2 mm
Operating
temperature
-40°C to 85°C
Storage temperature -40°C to 85°C
Operating voltages From 3.3 V to 5.5 V
Consumption Typical: 4.2 mAh
Antenna connector UFL
Transmitting power -8 to 26 dBm
Sensitivity -102 dBm
Modulation FSK
15www.penteract.ca

16. 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
GND
GND
BAT+
UART1_TX
AIN2/DIG2
SDI
CHARGE_IN
3.3V
PPR
TX2
UART_RX2
AIN1/DIG1
UART1_RX
PWM2/DIG3
SDO
SCK
ANTENNA
12345678
MCLR
3.3V
GND
PGD
PGC
GND
PWM1/DIG4
CHARGE
U.FL CONNECTOR
50 Ohms
HOST
MCU
EMMESH
ICSP
UART1_RX
UART1_TX
BAT+
sensor
EMMESH
AIN
DIG
BAT+
3.3V
solar
panel
charge_in
Standalone
With host mcu
UART1_TX
AIN2/DIG2
SDI
CHARGE_IN
3.3V
PPR
UART2_TX
UART2_RX
AIN1/DIG1
UART1_RX
PWM2/DIG3
SDO
SCK
PWM1/DIG4
output from internal supply. Can deliver up to 100mA
Internal SPI bus, shared with flash memory and RF
Multipurpose I/O. Can be used as digital input
Multipurpose I/O. Can be used as digital input
Main UART: use it to interface with Emmesh
Secondary UART (115200 N,8,1, 3.3V)
Power Present: output pin from charger to signify that
Power input of the charger; ex: solar panel(max 10V)
power is present at the input of the charger.(open drain)
digital output or PWM output or CAN.
digital output and Analog input(0-2V).
(115200 N,8,1, 3.3V)
1Mbps max
SCK:serial clock/ SDI:serial data in / SDO:serial data out
pulled to GND when power is present
GND
BAT+ Power input : 3.4V to 5.5V ex: Lithium Battery
Ground reference
CHARGE
ICSP In Circuit Serial Programming
used to update firmware
it is also the ouptut of the internal charger
output pin from charger to indicate battery charging
(open drain) pulled to GND when in charge
3.3V
Can be used as digital input or output or I2C
Dig2 can be used as PWM ouptut
can be used as PWM ouput
915MHz antenna
915MHz antenna
915MHz antenna

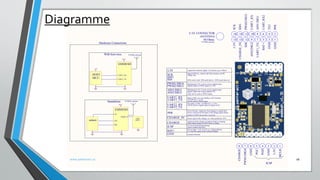

Hardware Connections
www.penteract.ca 16
Diagramme

17. Contactez-nous :
infos@penteract.ca Tél. +1 418 800 1360 poste 104
7050 boulevard Hamel, Québec, QC, CANADA G2G 1B5
Grâce à « emMesh », vous pouvez
rendre vos produits connectés. C’est
simple! C’est du « Plug & Play ».
17www.penteract.ca
