GWT Principes & Techniques

17/03/14 1
GWT
Principes & Techniques
Rachid NID SAID
rachid.nidsaid@gmail.com

17/03/14 2

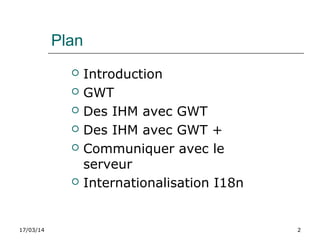

Plan
 Introduction
 GWT
 Des IHM avec GWT
 Des IHM avec GWT +
 Communiquer avec le
serveur

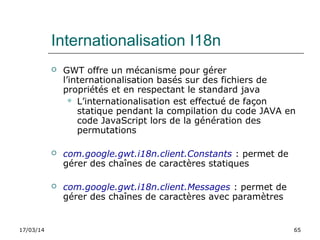

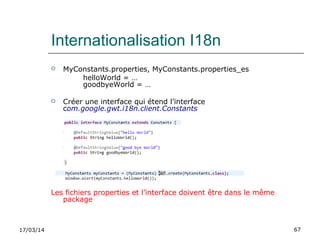

 Internationalisation I18n

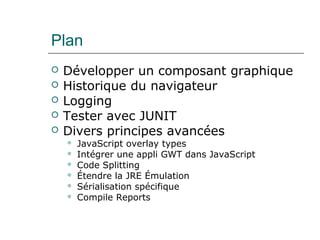

Plan

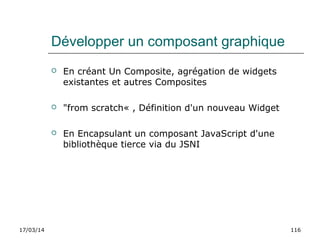

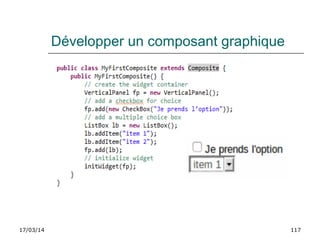

 Développer un composant graphique

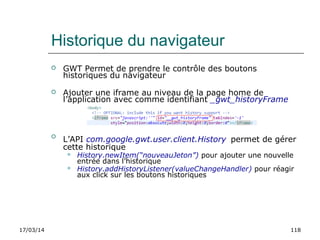

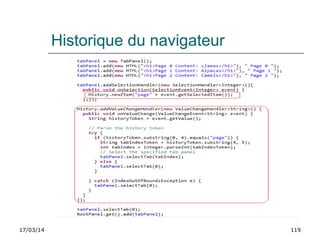

 Historique du navigateur

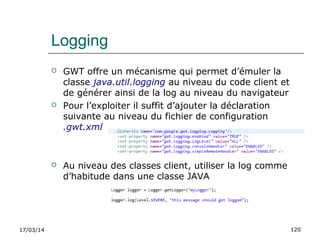

 Logging
 Tester avec JUNIT
 Divers principes avancées

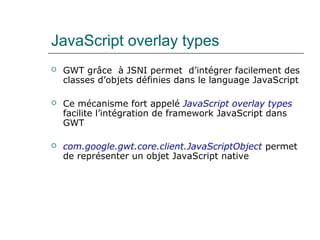

 JavaScript overlay types

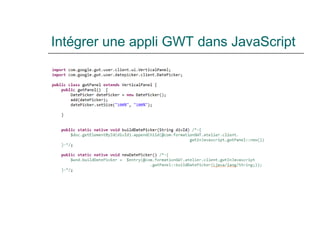

 Intégrer une appli GWT dans JavaScript

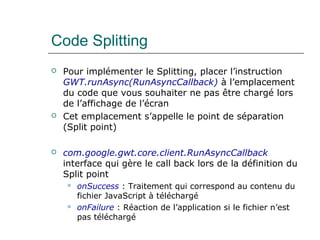

 Code Splitting

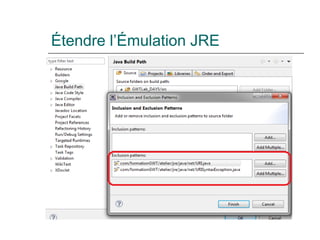

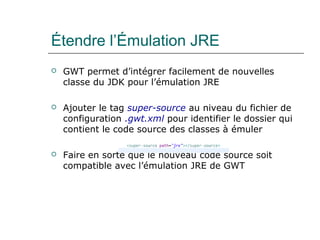

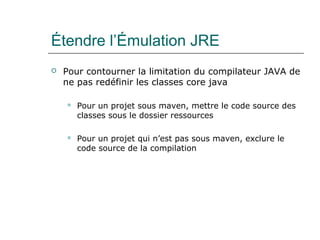

 Étendre la JRE Émulation
 Sérialisation spécifique

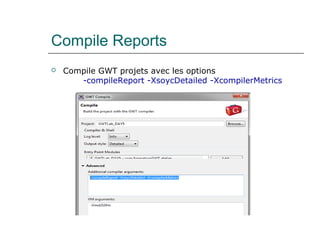

 Compile Reports

17/03/14 4

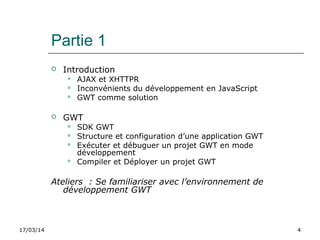

Partie 1
 Introduction
 AJAX et XHTTPR
 Inconvénients du développement en JavaScript
 GWT comme solution
 GWT
 SDK GWT
 Structure et configuration d’une application GWT
 Exécuter et débuguer un projet GWT en mode
développement
 Compiler et Déployer un projet GWT
Ateliers : Se familiariser avec l’environnement de
développement GWT

17/03/14 5

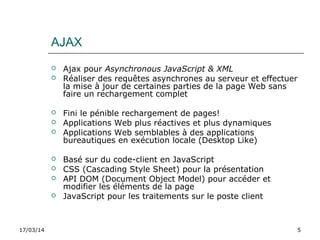

AJAX
 Ajax pour Asynchronous JavaScript & XML
 Réaliser des requêtes asynchrones au serveur et effectuer
la mise à jour de certaines parties de la page Web sans
faire un rechargement complet
 Fini le pénible rechargement de pages!
 Applications Web plus réactives et plus dynamiques
 Applications Web semblables à des applications
bureautiques en exécution locale (Desktop Like)
 Basé sur du code-client en JavaScript
 CSS (Cascading Style Sheet) pour la présentation
 API DOM (Document Object Model) pour accéder et
modifier les éléments de la page
 JavaScript pour les traitements sur le poste client

17/03/14 6

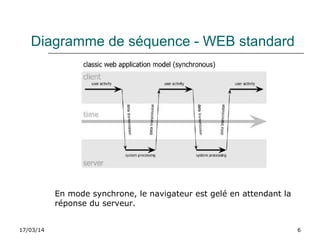

En mode synchrone, le navigateur est gelé en attendant la
réponse du serveur.
Diagramme de séquence - WEB standard

17/03/14 7

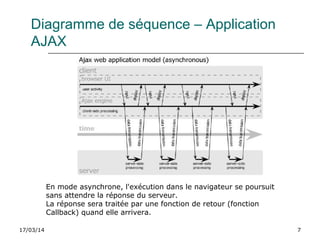

En mode asynchrone, l'exécution dans le navigateur se poursuit
sans attendre la réponse du serveur.
La réponse sera traitée par une fonction de retour (fonction
Callback) quand elle arrivera.
Diagramme de séquence – Application
AJAX

17/03/14 8
L’intérêt d’une architecture Ajax

17/03/14 9

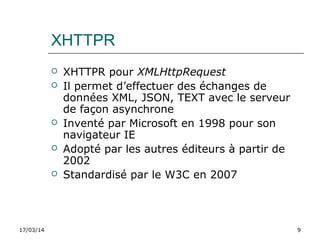

 XHTTPR pour XMLHttpRequest
 Il permet d’effectuer des échanges de
données XML, JSON, TEXT avec le serveur
de façon asynchrone
 Inventé par Microsoft en 1998 pour son
navigateur IE
 Adopté par les autres éditeurs à partir de
2002
 Standardisé par le W3C en 2007
XHTTPR

17/03/14 10

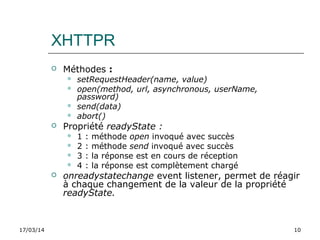

XHTTPR
 Méthodes :
 setRequestHeader(name, value)
 open(method, url, asynchronous, userName,
password)
 send(data)
 abort()
 Propriété readyState :
 1 : méthode open invoqué avec succès
 2 : méthode send invoqué avec succès
 3 : la réponse est en cours de réception
 4 : la réponse est complètement chargé
 onreadystatechange event listener, permet de réagir
à chaque changement de la valeur de la propriété
readyState.

17/03/14 11
Création de l’objet XHTTPR

17/03/14 12

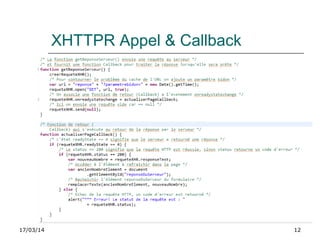

XHTTPR Appel & Callback

17/03/14 13

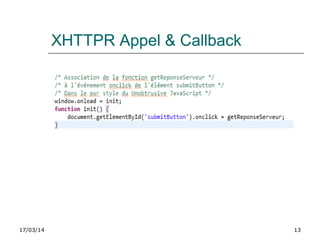

XHTTPR Appel & Callback

17/03/14 14
Inconvénients du développement en
JavaScript
 Problèmes de compatibilité entre les différents
navigateurs
 Ne fonctionne pas si JavaScript est désactivé
 Les données chargées de façon dynamique ne sont
pas indexées par les moteurs de recherche
 Si le traitement du côté serveur est long, le
traitement asynchrone d'Ajax fait que les
changements se font avec un délai
 Le bouton de retour en arrière ne marche pas, l'URL
ne change pas et les signets ne fonctionnent pas.
 Les appels Ajax ne peuvent se faire en dehors du
domaine chargé initialement

17/03/14 15

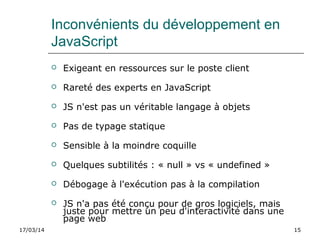

Inconvénients du développement en
JavaScript
 Exigeant en ressources sur le poste client
 Rareté des experts en JavaScript
 JS n'est pas un véritable langage à objets
 Pas de typage statique
 Sensible à la moindre coquille
 Quelques subtilités : « null » vs « undefined »
 Débogage à l'exécution pas à la compilation
 JS n'a pas été conçu pour de gros logiciels, mais
juste pour mettre un peu d'interactivité dans une
page web

17/03/14 16

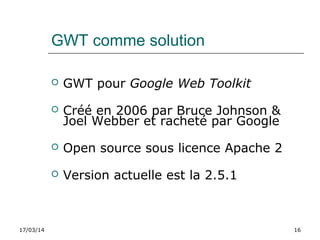

GWT comme solution
 GWT pour Google Web Toolkit
 Créé en 2006 par Bruce Johnson &
Joel Webber et racheté par Google
 Open source sous licence Apache 2
 Version actuelle est la 2.5.1

17/03/14 17

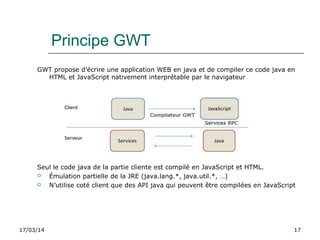

Principe GWT
GWT propose d’écrire une application WEB en java et de compiler ce code java en
HTML et JavaScript nativement interprétable par le navigateur
Seul le code java de la partie cliente est compilé en JavaScript et HTML.
 Émulation partielle de la JRE (java.lang.*, java.util.*, …)
 N’utilise coté client que des API java qui peuvent être compilées en JavaScript

17/03/14 18

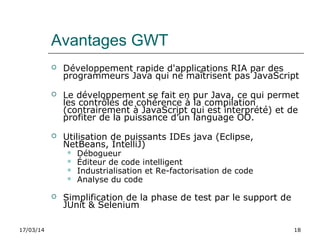

Avantages GWT
 Développement rapide d'applications RIA par des
programmeurs Java qui ne maîtrisent pas JavaScript
 Le développement se fait en pur Java, ce qui permet
les contrôles de cohérence à la compilation
(contrairement à JavaScript qui est interprété) et de
profiter de la puissance d’un language OO.
 Utilisation de puissants IDEs java (Eclipse,
NetBeans, IntelliJ)
 Débogueur
 Éditeur de code intelligent
 Industrialisation et Re-factorisation de code
 Analyse du code
 Simplification de la phase de test par le support de
JUnit & Selenium

17/03/14 19

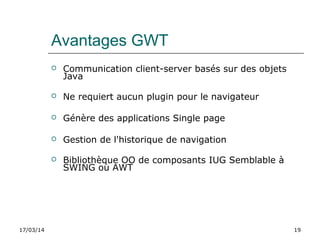

Avantages GWT
 Communication client-server basés sur des objets
Java
 Ne requiert aucun plugin pour le navigateur
 Génère des applications Single page
 Gestion de l'historique de navigation
 Bibliothèque OO de composants IUG Semblable à
SWING ou AWT

17/03/14 20
Avantages GWT
Transcompilateur Java génère du JavaScript optimisé et
compatible multi navigateur, «Write Once, Run
Anywhere»

17/03/14 23

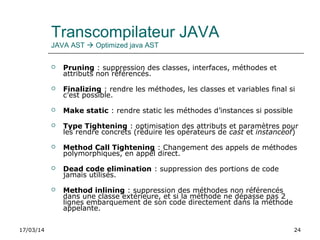

Transcompilateur JAVA
Le Transcompilateur JAVA est la pièce maîtresse de GWT, son rôle
est de traduire le code client JAVA en code JavaScript optimisé

17/03/14 24
JAVA AST  Optimized java AST
 Pruning : suppression des classes, interfaces, méthodes et
attributs non référencés.
 Finalizing : rendre les méthodes, les classes et variables final si
c’est possible.
 Make static : rendre static les méthodes d’instances si possible
 Type Tightening : optimisation des attributs et paramètres pour
les rendre concrets (réduire les opérateurs de cast et instanceof)
 Method Call Tightening : Changement des appels de méthodes
polymorphiques, en appel direct.
 Dead code elimination : suppression des portions de code
jamais utilisés.
 Method inlining : suppression des méthodes non référencés
dans une classe extérieure, et si la méthode ne dépasse pas 2
lignes embarquement de son code directement dans la méthode
appelante.

17/03/14 25

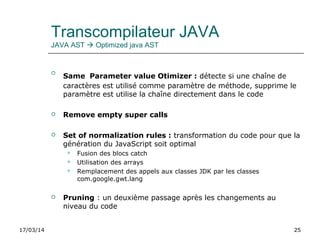

JAVA AST  Optimized java AST

Same Parameter value Otimizer : détecte si une chaîne de
caractères est utilisé comme paramètre de méthode, supprime le
paramètre est utilise la chaîne directement dans le code
 Remove empty super calls
 Set of normalization rules : transformation du code pour que la
génération du JavaScript soit optimal
 Fusion des blocs catch
 Utilisation des arrays
 Remplacement des appels aux classes JDK par les classes
com.google.gwt.lang
 Pruning : un deuxième passage après les changements au
niveau du code

17/03/14 26

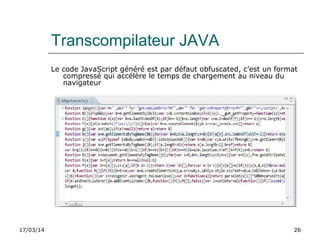

Le code JavaScript généré est par défaut obfuscated, c’est un format
compressé qui accélère le temps de chargement au niveau du
navigateur

17/03/14 27
Émulation JRE
Le Transcompilateur GWT comprend une API qui émule certaines
classes de le JRE java
A noter que pour certaines classes seulement un sous-ensemble de
méthode est pris en charge.
 Java.lang
 Java.lang.annotation
 Java.math
 Java.io
 Java.sql
 Java.util
 Java.util.logging
Pour la liste complète des classes java et des méthodes supportés par l’émulation JRE,
consulter l’url : http://www.gwtproject.org/doc/latest/RefJreEmulation.html

17/03/14 28

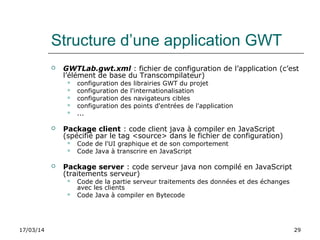

Structure d’une application GWT

17/03/14 29
 GWTLab.gwt.xml : fichier de configuration de l’application (c’est
l’élément de base du Transcompilateur)
 configuration des librairies GWT du projet
 configuration de l'internationalisation
 configuration des navigateurs cibles
 configuration des points d'entrées de l'application
 ...
 Package client : code client java à compiler en JavaScript
(spécifié par le tag <source> dans le fichier de configuration)
 Code de l'UI graphique et de son comportement
 Code Java à transcrire en JavaScript
 Package server : code serveur java non compilé en JavaScript
(traitements serveur)
 Code de la partie serveur traitements des données et des échanges
avec les clients
 Code Java à compiler en Bytecode

17/03/14 30
 Package shared : code java commun au deux parties client et
serveur, compilé en Javascript si spécifié par le tag <source>
 Code qui sert en tant qu’intermédiaire entre les parties client et
serveur, essentiellement en tant que DTO
 /war : dossier contenant les ressources statiques
 Images
 Fichiers CSS
 Fichiers JavaScript
 GWTLab.htm :
 La page d’entrée de l’application
 Contient le script généré GWTLab.nocache.js
 Charge dynamiquement l'application (JavaScript & HTML) spécifique
au navigateur

17/03/14 32

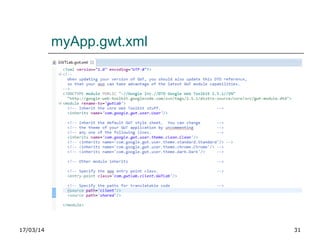

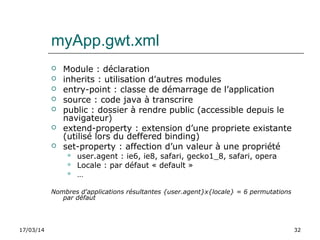

myApp.gwt.xml
 Module : déclaration
 inherits : utilisation d’autres modules
 entry-point : classe de démarrage de l’application
 source : code java à transcrire
 public : dossier à rendre public (accessible depuis le
navigateur)
 extend-property : extension d’une propriete existante
(utilisé lors du deffered binding)
 set-property : affection d’un valeur à une propriété
 user.agent : ie6, ie8, safari, gecko1_8, safari, opera
 Locale : par défaut « default »
 …
Nombres d'applications résultantes {user.agent}x{locale} = 6 permutations
par défaut

17/03/14 34

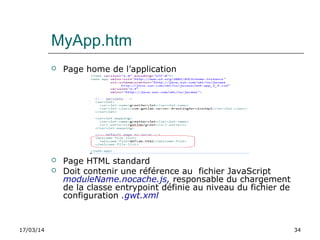

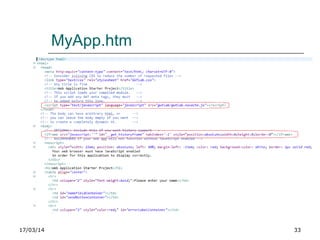

MyApp.htm
 Page home de l’application
 Page HTML standard
 Doit contenir une référence au fichier JavaScript
moduleName.nocache.js, responsable du chargement
de la classe entrypoint définie au niveau du fichier de
configuration .gwt.xml

17/03/14 35
Processus de développement

17/03/14 36

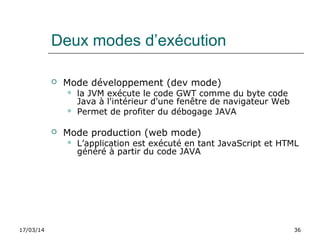

Deux modes d’exécution
 Mode développement (dev mode)
 la JVM exécute le code GWT comme du byte code
Java à l'intérieur d'une fenêtre de navigateur Web
 Permet de profiter du débogage JAVA
 Mode production (web mode)
 L’application est exécuté en tant JavaScript et HTML
généré à partir du code JAVA

17/03/14 37

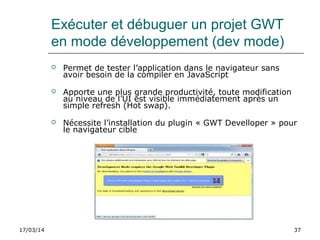

Exécuter et débuguer un projet GWT
en mode développement (dev mode)
 Permet de tester l’application dans le navigateur sans
avoir besoin de la compiler en JavaScript
 Apporte une plus grande productivité, toute modification
au niveau de l’UI est visible immédiatement après un
simple refresh (Hot swap).
 Nécessite l’installation du plugin « GWT Develloper » pour
le navigateur cible

17/03/14 38

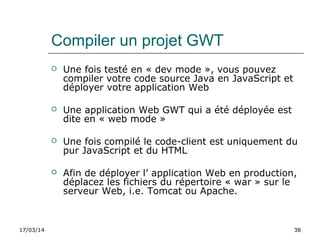

Compiler un projet GWT
 Une fois testé en « dev mode », vous pouvez
compiler votre code source Java en JavaScript et
déployer votre application Web
 Une application Web GWT qui a été déployée est
dite en « web mode »
 Une fois compilé le code-client est uniquement du
pur JavaScript et du HTML
 Afin de déployer l’ application Web en production,
déplacez les fichiers du répertoire « war » sur le
serveur Web, i.e. Tomcat ou Apache.

17/03/14 39

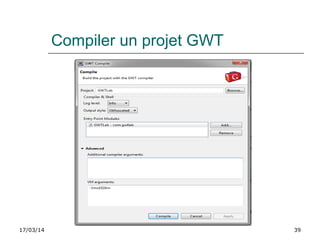

Compiler un projet GWT

17/03/14 40

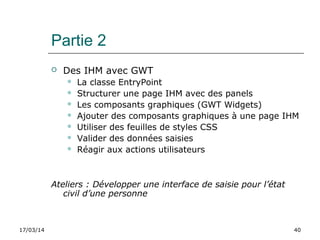

Partie 2
 Des IHM avec GWT
 La classe EntryPoint

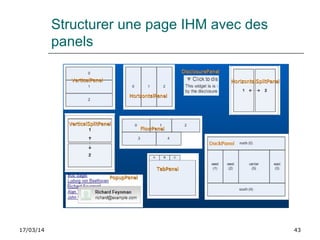

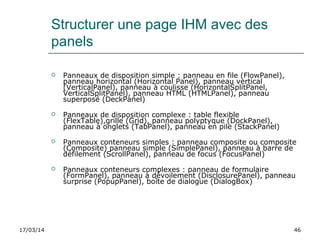

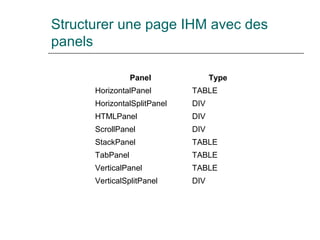

 Structurer une page IHM avec des panels
 Les composants graphiques (GWT Widgets)
 Ajouter des composants graphiques à une page IHM
 Utiliser des feuilles de styles CSS
 Valider des données saisies
 Réagir aux actions utilisateurs
Ateliers : Développer une interface de saisie pour l’état
civil d’une personne

17/03/14 41
La classe EntryPoint
 EntryPoint, classe qui représente le point d’entrée de
l’application (La classe main pour un programme java)
 Implémente l’interface com.google.gwt.core.client.EntryPoint en
définissant la méthode onLoadModule(), qui est
automatiquement invoqué lors du démarrage de
l’application
 Elle doit obligatoirement offrir un constructeur sans
arguments
 Elle doit être déclaré dans le fichier de configuration
.gwt.xml
<entry-point class='com.gwtlab.client.GWTLab'/>

17/03/14 42
Structurer une page IHM avec des
panels
 RootPanel : représente l’élément body de la page
HTML principale
 RootPanel.get() : accès à l'élément <body> de l'arbre
DOM
 RootPanel.getId(String id) : accès à l'élément id du
DOM
 Window : est l’équivalent de son homonyme en
JavaScript.

17/03/14 43
panels

panels
Panel Type
AbsolutePanel DIV
DeckPanel DIV
DisclosurePanel TABLE
DockPanel TABLE
FlowPanel DIV
FocusPanel DIV
FormPanel DIV
Frame IFRAME

panels
Panel Type
HorizontalPanel TABLE
HorizontalSplitPanel DIV
HTMLPanel DIV
ScrollPanel DIV
StackPanel TABLE
TabPanel TABLE
VerticalPanel TABLE
VerticalSplitPanel DIV

17/03/14 46
panels
 Panneaux de disposition simple : panneau en file (FlowPanel),
panneau horizontal (Horizontal Panel), panneau vertical
(VerticalPanel), panneau à coulisse (HorizontalSplitPanel,
VerticalSplitPanel), panneau HTML (HTMLPanel), panneau
superposé (DeckPanel)
 Panneaux de disposition complexe : table flexible
(FlexTable),grille (Grid), panneau polyptyque (DockPanel),
panneau à onglets (TabPanel), panneau en pile (StackPanel)
 Panneaux conteneurs simples : panneau composite ou composite
(Composite) panneau simple (SimplePanel), panneau à barre de
défilement (ScrollPanel), panneau de focus (FocusPanel)
 Panneaux conteneurs complexes : panneau de formulaire
(FormPanel), panneau à dévoilement (DisclosurePanel), panneau
surprise (PopupPanel), boîte de dialogue (DialogBox)

panels
 A partir de la version 2.0 de nouveaux
panels, les Layout Panels
 Des panels pour simplifier la conception
de l’aspect général de l’application.
 LayoutPanel, DockLayoutPanel,
SplitLayoutPanel, StackLayoutPanel,
TabLayoutPanel

Les Widgets
 Widget = Composant graphique
 Les composants graphiques sont traduits en HTML
lors de la compilation JavaScript
 La classe com.google.gwt.user.client.ui.UIObject
est la classe mère de toutes les widgets.
 Pour changer le comportement des widgets on
peut intervenir directement sur l’arbre DOM, mais
il vaut mieux utiliser les méthodes et propriétés
des widgets

17/03/14 49
Les composants graphiques (GWT
Widgets)
 Tous ce que l'on peut trouver en HTML
 button, radiobox, checkbox, listbox, textbox,
textarea...
 Des éléments plus complexes
 Datepicker
 Tree
 MenuBar
 DisclosurePanel

17/03/14 50

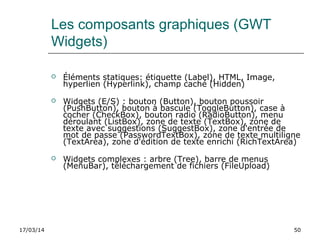

Les composants graphiques (GWT
Widgets)
 Éléments statiques: étiquette (Label), HTML, Image,
hyperlien (Hyperlink), champ caché (Hidden)
 Widgets (E/S) : bouton (Button), bouton poussoir
(PushButton), bouton à bascule (ToggleButton), case à
cocher (CheckBox), bouton radio (RadioButton), menu
déroulant (ListBox), zone de texte (TextBox), zone de
texte avec suggestions (SuggestBox), zone d'entrée de
mot de passe (PasswordTextBox), zone de texte multiligne
(TextArea), zone d'édition de texte enrichi (RichTextArea)
 Widgets complexes : arbre (Tree), barre de menus
(MenuBar), téléchargement de fichiers (FileUpload)

17/03/14 51

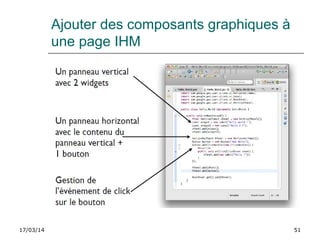

Ajouter des composants graphiques à
une page IHM

17/03/14 52

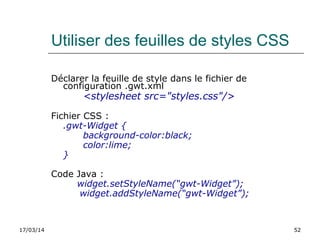

Utiliser des feuilles de styles CSS
Déclarer la feuille de style dans le fichier de
configuration .gwt.xml
<stylesheet src="styles.css"/>
Fichier CSS :
.gwt-Widget {
background-color:black;
color:lime;
}
Code Java :
widget.setStyleName(“gwt-Widget”);
widget.addStyleName(“gwt-Widget”);

17/03/14 53

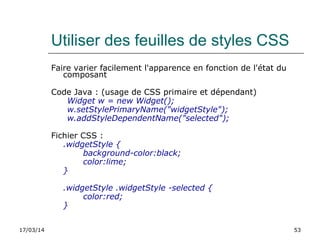

Utiliser des feuilles de styles CSS
Faire varier facilement l'apparence en fonction de l'état du
composant
Code Java : (usage de CSS primaire et dépendant)
Widget w = new Widget();
w.setStylePrimaryName("widgetStyle");
w.addStyleDependentName("selected");
Fichier CSS :
.widgetStyle {
background-color:black;
color:lime;
}
.widgetStyle .widgetStyle -selected {
color:red;
}

17/03/14 54
Valider des données saisies
 GWT offre la possibilité d’utiliser la JSR-303 Bean
validation pour contrôler et valider les données
saisies par l’utilisateur.

17/03/14 55

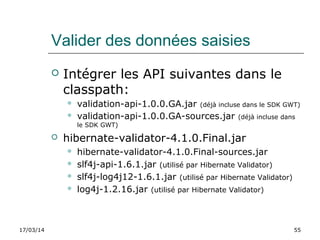

 Intégrer les API suivantes dans le
classpath:
 validation-api-1.0.0.GA.jar (déjà incluse dans le SDK GWT)
 validation-api-1.0.0.GA-sources.jar (déjà incluse dans
le SDK GWT)
 hibernate-validator-4.1.0.Final.jar
 hibernate-validator-4.1.0.Final-sources.jar
 slf4j-api-1.6.1.jar (utilisé par Hibernate Validator)
 slf4j-log4j12-1.6.1.jar (utilisé par Hibernate Validator)
 log4j-1.2.16.jar (utilisé par Hibernate Validator)

17/03/14 56

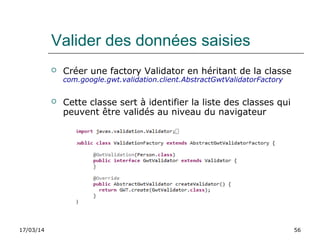

 Créer une factory Validator en héritant de la classe
com.google.gwt.validation.client.AbstractGwtValidatorFactory
 Cette classe sert à identifier la liste des classes qui
peuvent être validés au niveau du navigateur

17/03/14 57

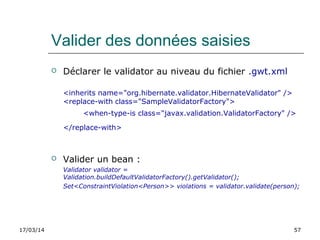

 Déclarer le validator au niveau du fichier .gwt.xml
<inherits name="org.hibernate.validator.HibernateValidator" />
<replace-with class="SampleValidatorFactory">
<when-type-is class="javax.validation.ValidatorFactory" />
</replace-with>
 Valider un bean :
Validator validator =
Validation.buildDefaultValidatorFactory().getValidator();
Set<ConstraintViolation<Person>> violations = validator.validate(person);

17/03/14 58

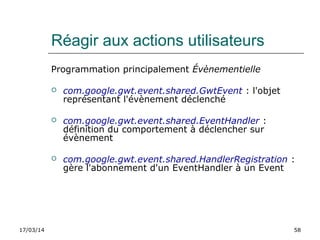

Réagir aux actions utilisateurs
Programmation principalement Évènementielle
 com.google.gwt.event.shared.GwtEvent : l'objet
représentant l'évènement déclenché
 com.google.gwt.event.shared.EventHandler :
définition du comportement à déclencher sur
évènement
 com.google.gwt.event.shared.HandlerRegistration :
gère l'abonnement d'un EventHandler à un Event

17/03/14 59

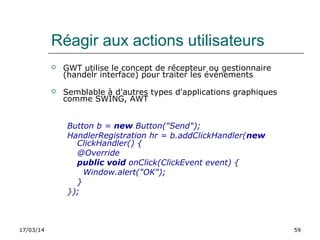

 GWT utilise le concept de récepteur ou gestionnaire
(handelr interface) pour traiter les événements
 Semblable à d'autres types d'applications graphiques
comme SWING, AWT
Button b = new Button("Send");
HandlerRegistration hr = b.addClickHandler(new
ClickHandler() {
@Override
public void onClick(ClickEvent event) {
Window.alert("OK");
}
});

17/03/14 60

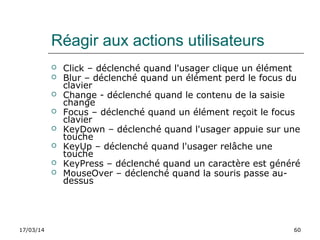

 Click – déclenché quand l'usager clique un élément
 Blur – déclenché quand un élément perd le focus du
clavier
 Change - déclenché quand le contenu de la saisie
change
 Focus – déclenché quand un élément reçoit le focus
clavier
 KeyDown – déclenché quand l'usager appuie sur une
touche
 KeyUp – déclenché quand l'usager relâche une
touche
 KeyPress – déclenché quand un caractère est généré
 MouseOver – déclenché quand la souris passe au-
dessus

17/03/14 61
 MouseMove – déclenché quand la souris entre dans
la zone
 MouseOut – déclenché quand la souris sort de la
zone
 Scroll – déclenché quand un élément avec
défilement bouge
 OnLoad – déclenché quand un élément termine de
se charger
 DblClick – déclenché quand l'usager double-clique

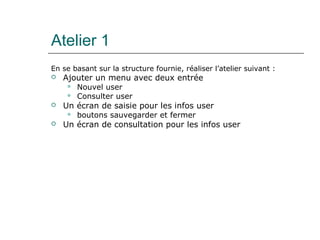

Atelier 1
En se basant sur la structure fournie, réaliser l’atelier suivant :
 Ajouter un menu avec deux entrée
 Nouvel user
 Consulter user
 Un écran de saisie pour les infos user
 boutons sauvegarder et fermer
 Un écran de consultation pour les infos user

Atelier 2
Compléter l’atelier 1 :
 Menu Nouvel user affiche l’écran de saisie
 Écran de saisie
 Sauvegarder :
 Valide les données et affiche les messages
d’erreurs en haut de l’écran de saisie en
rouge
 affiche un message de confirmation et
redirige vers l’écran de consultation
 Fermer : ferme l’écran de saisie

17/03/14 64
Partie 3
 Des IHM avec GWT +
 Internationalisation I18n
 Accès au ressources
 Intégrer du JavaScript dans une appli GWT
(JSNI)

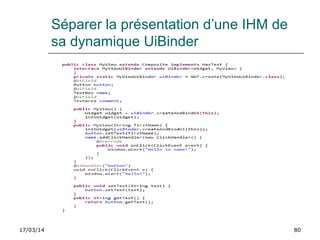

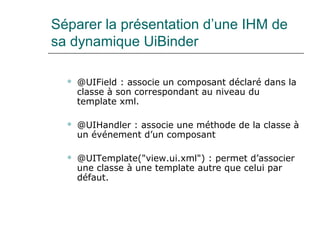

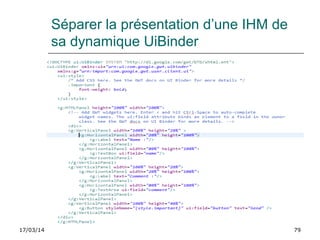

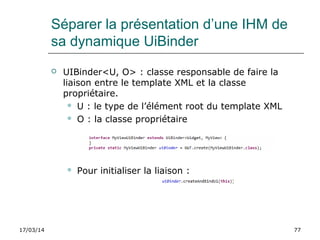

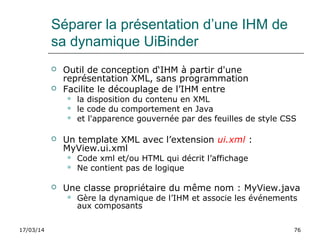

 Séparer la présentation d’une IHM de sa
dynamique (UiBinder)

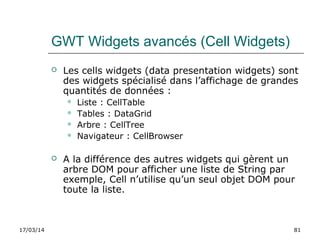

 GWT Widgets avancés (Cell Widgets)

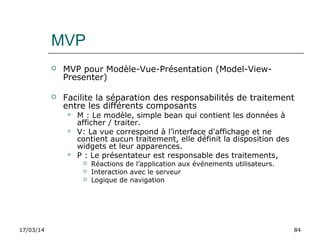

 Pattern MVP
Ateliers : Transformer l'atelier 2 en appliquant le
pattern MVP et le UIBinder

17/03/14 65
Internationalisation I18n
 GWT offre un mécanisme pour gérer
l’internationalisation basés sur des fichiers de
propriétés et en respectant le standard java
 L’internationalisation est effectué de façon
statique pendant la compilation du code JAVA en
code JavaScript lors de la génération des
permutations
 com.google.gwt.i18n.client.Constants : permet de
gérer des chaînes de caractères statiques
 com.google.gwt.i18n.client.Messages : permet de
gérer des chaînes de caractères avec paramètres

 Ajouter <inherits
name="com.google.gwt.i18n.I18N"/> au niveau du
fichier de configuration .gwt.xml
 Ajouter <extend-property name="locale"
values="…"/> pour spécifier les langues que va
gérer l’application
 Spécifier la langue par défaut de l’application <set-
property-fallback name="locale" value="en"/>

17/03/14 67
 MyConstants.properties, MyConstants.properties_es
helloWorld = …
goodbyeWorld = …
 Créer une interface qui étend l’interface
com.google.gwt.i18n.client.Constants
Les fichiers properties et l’interface doivent être dans le même
package

17/03/14 68

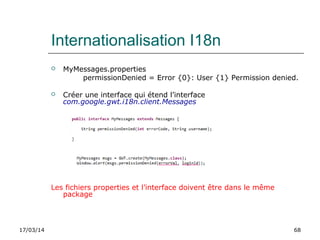

 MyMessages.properties
permissionDenied = Error {0}: User {1} Permission denied.
 Créer une interface qui étend l’interface
com.google.gwt.i18n.client.Messages
Les fichiers properties et l’interface doivent être dans le même
package

 Pour charger une langue spécifique
http://www.example.org/myapp.html?locale=fr_CA

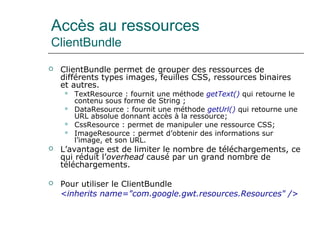

Accès au ressources
ClientBundle
 ClientBundle permet de grouper des ressources de
différents types images, feuilles CSS, ressources binaires
et autres.
 TextResource : fournit une méthode getText() qui retourne le
contenu sous forme de String ;
 DataResource : fournit une méthode getUrl() qui retourne une
URL absolue donnant accès à la ressource;
 CssResource : permet de manipuler une ressource CSS;
 ImageResource : permet d’obtenir des informations sur
l’image, et son URL.
 L’avantage est de limiter le nombre de téléchargements, ce
qui réduit l’overhead causé par un grand nombre de
téléchargements.
 Pour utiliser le ClientBundle
<inherits name="com.google.gwt.resources.Resources" />

Accès au ressources
ClientBundle

17/03/14 72

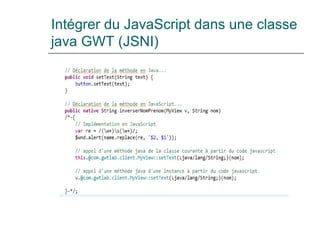

Intégrer du JavaScript dans une classe
java GWT (JSNI)
 JSNI pour JavaScript Native Interface
 Permet d’intégrer directement du code JavaScript
dans une classe Java.
 Permet de faire communiquer du code JAVA et du
code JavaScript
 Facilite l'intégration des bibliothèques JavaScript
externes.
 Une méthode JavaScript peut être invoqué dans du
code JAVA de façon standard

17/03/14 73
java GWT (JSNI)
 Une méthode JSNI peut être static ou d’instance
 La méthode JSNI est déclaré native et le code est
inséré entre deux accolades
visibilite native typeRetour methodName(params)
/*-{
code javascript
}-*/

java GWT (JSNI)
 Pour invoquer une méthode java dans une méthode
JSNI
[instance-expr.]@class-name::method-
name(param-signature)(arguments)
 Pour accéder aux attributs static ou d’instance
[instance-expr.]@class-name::field-name
 Pour accéder aux objets JavaScript Window et
Document, utiliser respectivement $win et $doc
 L’invocation de la méthode JSNI au sein du code
JAVA est faite de façon normale

java GWT (JSNI)

17/03/14 76
Séparer la présentation d’une IHM de
sa dynamique UiBinder
 Outil de conception d‘IHM à partir d'une
représentation XML, sans programmation
 Facilite le découplage de l’IHM entre
 la disposition du contenu en XML
 le code du comportement en Java
 et l'apparence gouvernée par des feuilles de style CSS
 Un template XML avec l’extension ui.xml :
MyView.ui.xml
 Code xml et/ou HTML qui décrit l’affichage
 Ne contient pas de logique
 Une classe propriétaire du même nom : MyView.java
 Gère la dynamique de l’IHM et associe les événements
aux composants

17/03/14 77
 UIBinder<U, O> : classe responsable de faire la
liaison entre le template XML et la classe
propriétaire.
 U : le type de l’élément root du template XML
 O : la classe propriétaire
 Pour initialiser la liaison :

 @UIField : associe un composant déclaré dans la
classe à son correspondant au niveau du
template xml.
 @UIHandler : associe une méthode de la classe à
un événement d’un composant
 @UITemplate("view.ui.xml") : permet d’associer
une classe à une template autre que celui par
défaut.

17/03/14 79

17/03/14 80

17/03/14 81
GWT Widgets avancés (Cell Widgets)
 Les cells widgets (data presentation widgets) sont
des widgets spécialisé dans l’affichage de grandes
quantités de données :
 Liste : CellTable
 Tables : DataGrid
 Arbre : CellTree
 Navigateur : CellBrowser
 A la différence des autres widgets qui gèrent un
arbre DOM pour afficher une liste de String par
exemple, Cell n’utilise qu’un seul objet DOM pour
toute la liste.

17/03/14 82

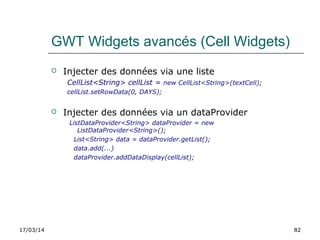

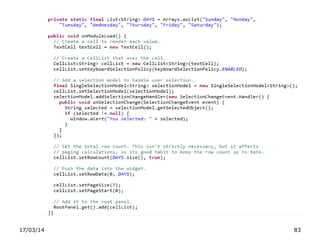

GWT Widgets avancés (Cell Widgets)
 Injecter des données via une liste
CellList<String> cellList = new CellList<String>(textCell);
cellList.setRowData(0, DAYS);
 Injecter des données via un dataProvider
ListDataProvider<String> dataProvider = new
ListDataProvider<String>();
List<String> data = dataProvider.getList();
data.add(...)
dataProvider.addDataDisplay(cellList);

17/03/14 84
MVP
 MVP pour Modèle-Vue-Présentation (Model-View-
Presenter)
 Facilite la séparation des responsabilités de traitement
entre les différents composants
 M : Le modèle, simple bean qui contient les données à
afficher / traiter.
 V: La vue correspond à l’interface d'affichage et ne
contient aucun traitement, elle définit la disposition des
widgets et leur apparences.
 P : Le présentateur est responsable des traitements,
 Réactions de l’application aux événements utilisateurs.
 Interaction avec le serveur
 Logique de navigation

17/03/14 87
MVP
 Le présentateur contient la logique du composant
d'IU. Il envoie les données mises à jour à la vue
et reçoit les valeurs modifiées par la vue.
 Le présentateur reçoit les événements envoyés
par les autres composants de l'application et il
émet ses propres événements via le bus
d'événements.
 Le présentateur reçoit des données du Modèle
 Le présentateur et la vue associée sont couplés
via une Interface d'Affichage

Atelier
En se basant sur la structure fournie, réaliser l’atelier suivant :
 Retravailler la classe PersonEditionLayout en se basant sur
UIBinder
 Internationaliser les chaînes de caractères et les messages
 Lors de la confirmation de la sauvegarde afficher un
popup de confirmation en se basant sur le panel
PopupPanel
 Si des erreurs de validation existent, les afficher dans le
section error (voir la page html principale) en utilisant du
JSNI
 Ne pas oublier de respecter le MVP

17/03/14 89

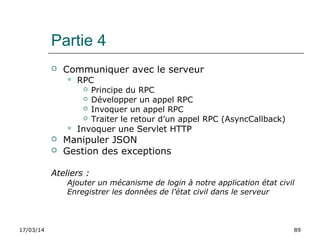

Partie 4
 Communiquer avec le serveur
 RPC
 Principe du RPC
 Développer un appel RPC
 Invoquer un appel RPC
 Traiter le retour d’un appel RPC (AsyncCallback)
 Invoquer une Servlet HTTP
 Manipuler JSON
 Gestion des exceptions
Ateliers :
Ajouter un mécanisme de login à notre application état civil
Enregistrer les données de l’état civil dans le serveur

17/03/14 90

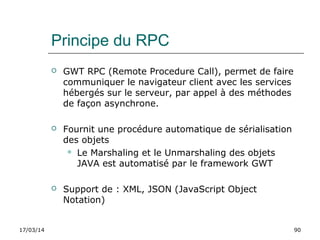

Principe du RPC
 GWT RPC (Remote Procedure Call), permet de faire
communiquer le navigateur client avec les services
hébergés sur le serveur, par appel à des méthodes
de façon asynchrone.
 Fournit une procédure automatique de sérialisation
des objets
 Le Marshaling et le Unmarshaling des objets
JAVA est automatisé par le framework GWT
 Support de : XML, JSON (JavaScript Object
Notation)

17/03/14 92
Développer un appel RPC
 Une première interface au niveau client dite
Synchrone définit les services
 Chaque service est associé à une annotation
@RemoteServiceRelativePath (path)
 path : le chemin relatif utilisé par le navigateur pour
invoquer le service

17/03/14 93

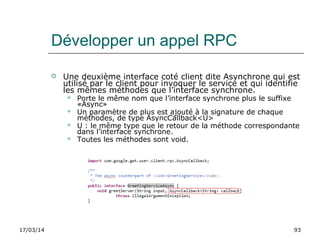

 Une deuxième interface coté client dite Asynchrone qui est
utilisé par le client pour invoquer le service et qui identifie
les mêmes méthodes que l’interface synchrone.
 Porte le même nom que l’interface synchrone plus le suffixe
«Async»
 Un paramètre de plus est ajouté à la signature de chaque
méthodes, de type AsyncCallback<U>
 U : le même type que le retour de la méthode correspondante
dans l’interface synchrone.
 Toutes les méthodes sont void.

17/03/14 94

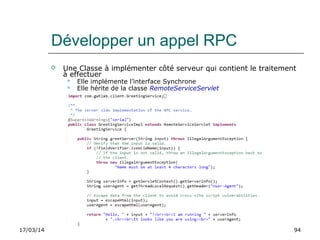

 Une Classe à implémenter côté serveur qui contient le traitement
à effectuer
 Elle implémente l’interface Synchrone
 Elle hérite de la classe RemoteServiceServlet

17/03/14 95

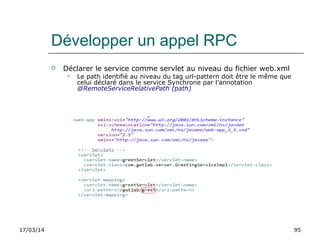

 Déclarer le service comme servlet au niveau du fichier web.xml
 Le path identifié au niveau du tag url-pattern doit être le même que
celui déclaré dans le service Synchrone par l’annotation
@RemoteServiceRelativePath (path)

17/03/14 96
Invoquer un appel RPC
Instancier le service par appel de GWT.create()
 On récupère un objet de type Asynchrone
 L’objet récupéré est en réalité un proxy qui permet de communiquer avec le
serveur.

17/03/14 97
Invoquer un appel RPC
 L’appel RPC au service se fait alors de la façon la
plus simple en invoquant la méthode souhaité de du
proxy instancié initialement

17/03/14 98

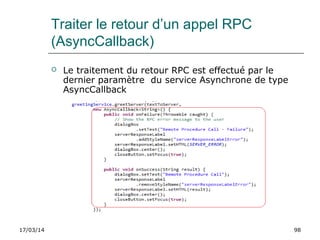

Traiter le retour d’un appel RPC
(AsyncCallback)
 Le traitement du retour RPC est effectué par le
dernier paramètre du service Asynchrone de type
AsyncCallback

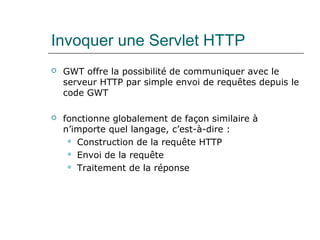

Invoquer une Servlet HTTP
 GWT offre la possibilité de communiquer avec le
serveur HTTP par simple envoi de requêtes depuis le
code GWT
 fonctionne globalement de façon similaire à
n’importe quel langage, c’est-à-dire :
 Construction de la requête HTTP
 Envoi de la requête
 Traitement de la réponse

 com.google.gwt.http.client.RequestBuilder
 setTimeoutMillis() : permet de spécifier le temps max
que doit attendre le navigateur pour recevoir la
réponse
 setHeader() : permet d’ajouter des valeurs au header
de la requête
 sendRequest(String, RequestCallback) : envoyer le
requête
 1er
paramètre : les données à envoyer
 2éme paramètre : le handler à exécuter lors de la
réception de réponse
La méthode retourne un objet Request qui peut être
utilisé pour interroger le statut de la requête via
isPending(), ou l’annuler via cancel().

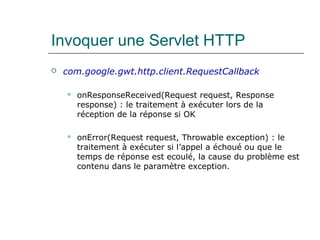

 com.google.gwt.http.client.RequestCallback
 onResponseReceived(Request request, Response
response) : le traitement à exécuter lors de la
réception de la réponse si OK
 onError(Request request, Throwable exception) : le
traitement à exécuter si l’appel a échoué ou que le
temps de réponse est ecoulé, la cause du problème est
contenu dans le paramètre exception.

 Pour utiliser la requête HTTP, intégrer le module
<inherits name="com.google.gwt.http.HTTP" />

Manipuler JSON
 JSON pour JavaScript Object Notation
 Format d’échange de données allégé, simple à
générer et à parser, communément utilisé pour le
transport de données sur un réseau.
 Utilisé dans les applications AJAX, ou il constitue une
alternative moins lourde à XML.
 Techniquement, JSON est une notation dérivée de
JavaScript, ce qui le rend plus facile à manipuler
dans ce langage ; cependant il est possible de
manipuler JSON dans la plupart des langages
actuels.

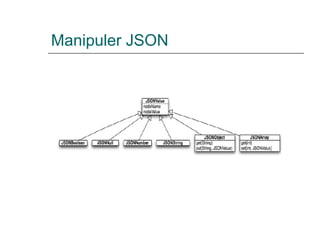

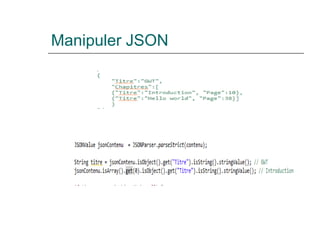

Manipuler JSON
 Pour manipuler du JSON intégrer le module
<inherits name="com.google.gwt.json.JSON" />
 com.google.gwt.json.client.JSONParser : permet de parser
une chaîne de caractère qui représente un contenu JSON
 parseStrict(String jsonString) : méthode qui parse la
chaine JSON et retourne un objet JSON (JSONValue)
 com.google.gwt.json.client.JSONValue : représente un
contenu JSON
 get(String key) : permet de récupérer la valeur d’une
propriété du contenu JSON
 Set<String> keySet() : retourne la liste des propriétés de
l’objet JSON

17/03/14 108

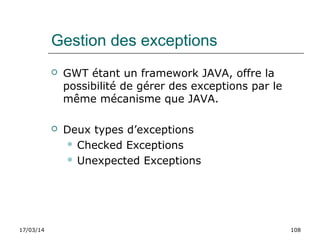

Gestion des exceptions
 GWT étant un framework JAVA, offre la
possibilité de gérer des exceptions par le
même mécanisme que JAVA.
 Deux types d’exceptions
 Checked Exceptions
 Unexpected Exceptions

17/03/14 109

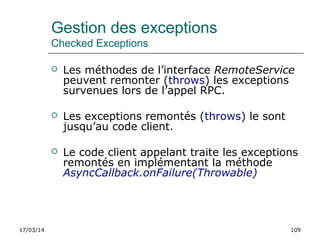

Checked Exceptions
 Les méthodes de l’interface RemoteService
peuvent remonter (throws) les exceptions
survenues lors de l’appel RPC.
 Les exceptions remontés (throws) le sont
jusqu’au code client.
 Le code client appelant traite les exceptions
remontés en implémentant la méthode
AsyncCallback.onFailure(Throwable)

17/03/14 110

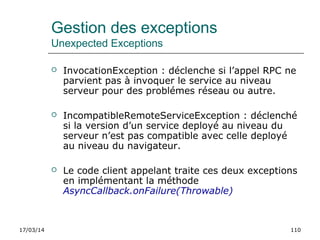

Unexpected Exceptions
 InvocationException : déclenche si l’appel RPC ne
parvient pas à invoquer le service au niveau
serveur pour des problémes réseau ou autre.
 IncompatibleRemoteServiceException : déclenché
si la version d’un service deployé au niveau du
serveur n’est pas compatible avec celle deployé
au niveau du navigateur.
 Le code client appelant traite ces deux exceptions
en implémentant la méthode
AsyncCallback.onFailure(Throwable)

17/03/14 111

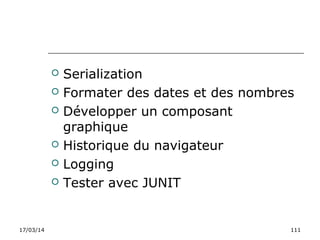

 Serialization
 Formater des dates et des nombres
 Développer un composant
graphique
 Historique du navigateur
 Logging
 Tester avec JUNIT

17/03/14 112
Serialization
 Les paramètres et types de retour des méthodes
GWT RPC doivent être serializable
 Ces valeurs seront transmises à travers le réseau
entre le client et le serveur
 Types de données Java sont déjà serializable
 Les Primitives, byte, short, int, long, boolean, float,
double, ….
 String, Date, Character, Integer, Byte, Double, …
 Tableau (Array) de types serializable
 Les types définies par le développeur et qui servent
à faire communiquer le client et le serveur doivent
être serializable

17/03/14 113

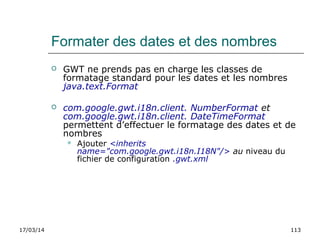

Formater des dates et des nombres
 GWT ne prends pas en charge les classes de
formatage standard pour les dates et les nombres
java.text.Format
 com.google.gwt.i18n.client. NumberFormat et
com.google.gwt.i18n.client. DateTimeFormat
permettent d’effectuer le formatage des dates et de
nombres
 Ajouter <inherits
name="com.google.gwt.i18n.I18N"/> au niveau du
fichier de configuration .gwt.xml

17/03/14 114
Formater des dates
 com.google.gwt.i18n.client.PredefinedFormat est un
enum qui permet de spécifier le format souhaité

17/03/14 115

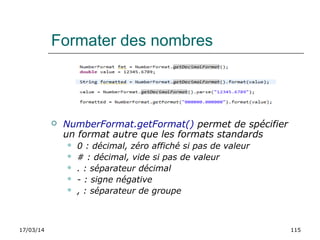

Formater des nombres
 NumberFormat.getFormat() permet de spécifier
un format autre que les formats standards
 0 : décimal, zéro affiché si pas de valeur
 # : décimal, vide si pas de valeur
 . : séparateur décimal
 - : signe négative
 , : séparateur de groupe

17/03/14 116
Développer un composant graphique
 En créant Un Composite, agrégation de widgets
existantes et autres Composites
 "from scratch« , Définition d'un nouveau Widget
 En Encapsulant un composant JavaScript d'une
bibliothèque tierce via du JSNI

17/03/14 117
Développer un composant graphique

17/03/14 118
Historique du navigateur
 GWT Permet de prendre le contrôle des boutons
historiques du navigateur
 Ajouter une iframe au niveau de la page home de
l’application avec comme identifiant _gwt_historyFrame

L’API com.google.gwt.user.client.History permet de gérer
cette historique
 History.newItem(“nouveauJeton”) pour ajouter une nouvelle
entrée dans l’historique
 History.addHistoryListener(valueChangeHandler) pour réagir
aux click sur les boutons historiques

17/03/14 119
Historique du navigateur

17/03/14 120
Logging
 GWT offre un mécanisme qui permet d’émuler la
classe java.util.logging au niveau du code client et
de générer ainsi de la log au niveau du navigateur
 Pour l’exploiter il suffit d’ajouter la déclaration
suivante au niveau du fichier de configuration
.gwt.xml
 Au niveau des classes client, utiliser la log comme
d’habitude dans une classe JAVA

Logging
 com.google.gwt.logging.server.RemoteLoggingServiceImpl

17/03/14 122
Logging
 gwt.logging.logLevel : prend les même valeurs que ceux fournis
par la classe java.util.logging.Level
 gwt.logging.enabled : True / false, permet d’activer ou désactiver
la log
 gwt.logging.consoleHandler : Disabled / Enabled, la log est écrite
dans la console javascript
 gwt.logging.systemLogHandler : la log est écrite dans la sortie
standard (ne fonctionne qu’on DevMode)
 gwt.logging.developmentModeLogHandler : la log est écrite sur
appel de la méthode GWT.log (ne fonctionne qu’on DevMode)
 gwt.logging.firebugLogHandler : la log est écrite dans la console
fireBug
 gwt.logging.popupLogHandler : la log est affiché dans un popup
 gwt.logging.simpleRemoteLogHandler : la log est envoyé au
serveur via RPC

17/03/14 123
Tester avec JUNIT
 GWT offre une intégration avec JUNIT pour les tests
unitaires
 com.google.gwt.junit.client.GWTTestCase est l’API qui
permet cette intégration
 Le test case doit hériter de la classe GWTTestCase
 Définir la méthode abstract getModuleName() pour identifier
le module à tester
 Si le test unitaire concerne la partie cliente, ne pas oublier
d’ajouter le package contenant les tests en tant que source au
niveau du fichier de configuration .gwt.xml.
 gwtSetup() est exécuté avant chaque test
 gwtTearDown() est exécute après chaque test
 com.google.gwt.junit.tools.GWTTestSuite permet de créer
des TestSuite pour GWT

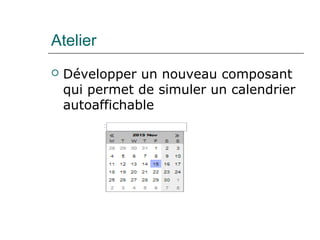

Atelier
 Développer un nouveau composant
qui permet de simuler un calendrier
autoaffichable

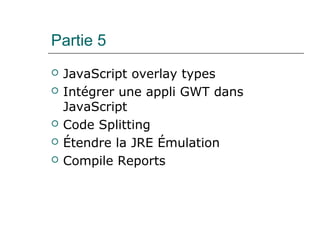

Partie 5
 JavaScript overlay types
 Intégrer une appli GWT dans
JavaScript
 Code Splitting
 Étendre la JRE Émulation
 Compile Reports

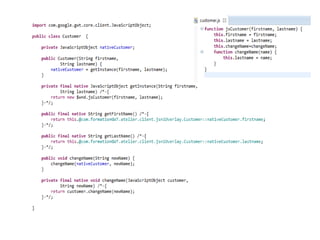

JavaScript overlay types
 GWT grâce à JSNI permet d’intégrer facilement des
classes d’objets définies dans le language JavaScript
 Ce mécanisme fort appelé JavaScript overlay types
facilite l’intégration de framework JavaScript dans
GWT
 com.google.gwt.core.client.JavaScriptObject permet
de représenter un objet JavaScript native

Intégrer une appli GWT dans JavaScript

Code Splitting
 Les fichiers JavaScript générés peuvent être de
grandes tailles pour certains écrans, ce qui peut
impacter les temps de réponse de l’application
 GWT offre un mécanisme pour palier à ce problème,
Code Splitting
 Découper le code JavaScript et ne télécharger le
code qu’au besoin, surtout le code qui gère la partie
dynamique de l’écran

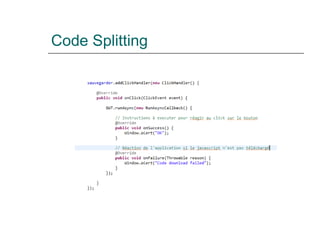

Code Splitting
 Pour implémenter le Splitting, placer l’instruction
GWT.runAsync(RunAsyncCallback) à l’emplacement
du code que vous souhaiter ne pas être chargé lors
de l’affichage de l’écran
 Cet emplacement s’appelle le point de séparation
(Split point)
 com.google.gwt.core.client.RunAsyncCallback
interface qui gère le call back lors de la définition du
Split point
 onSuccess : Traitement qui correspond au contenu du
fichier JavaScript à téléchargé
 onFailure : Réaction de l’application si le fichier n’est
pas téléchargé

Étendre l’Émulation JRE
 GWT permet d’intégrer facilement de nouvelles
classe du JDK pour l’émulation JRE
 Ajouter le tag super-source au niveau du fichier de
configuration .gwt.xml pour identifier le dossier qui
contient le code source des classes à émuler
 Faire en sorte que le nouveau code source soit
compatible avec l’émulation JRE de GWT

Étendre l’Émulation JRE
 Pour contourner la limitation du compilateur JAVA de
ne pas redéfinir les classes core java
 Pour un projet sous maven, mettre le code source des
classes sous le dossier ressources
 Pour un projet qui n’est pas sous maven, exclure le
code source de la compilation

Compile Reports
 Compile GWT projets avec les options
-compileReport -XsoycDetailed -XcompilerMetrics

Partie 6
 Editor
 Planification de tâches
 MVP Activities & Places
 Deffered Binding

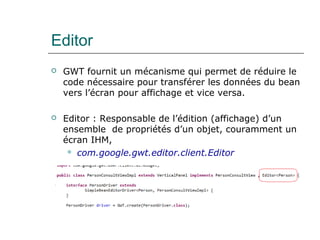

Editor
 GWT fournit un mécanisme qui permet de réduire le
code nécessaire pour transférer les données du bean
vers l’écran pour affichage et vice versa.
 Editor : Responsable de l’édition (affichage) d’un
ensemble de propriétés d’un objet, couramment un
écran IHM,
 com.google.gwt.editor.client.Editor

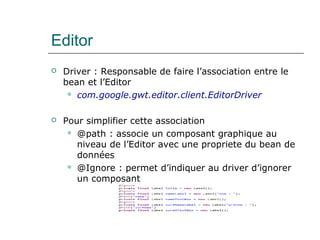

Editor
 Driver : Responsable de faire l’association entre le
bean et l’Editor
 com.google.gwt.editor.client.EditorDriver
 Pour simplifier cette association
 @path : associe un composant graphique au
niveau de l’Editor avec une propriete du bean de
données
 @Ignore : permet d’indiquer au driver d’ignorer
un composant

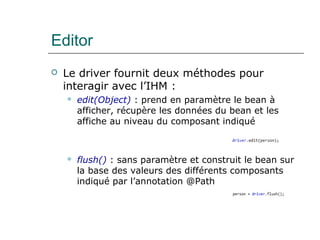

Editor
 Le driver fournit deux méthodes pour
interagir avec l’IHM :
 edit(Object) : prend en paramètre le bean à
afficher, récupère les données du bean et les
affiche au niveau du composant indiqué
 flush() : sans paramètre et construit le bean sur
la base des valeurs des différents composants
indiqué par l’annotation @Path

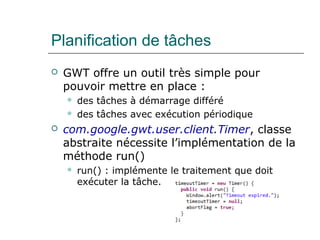

Planification de tâches
 GWT offre un outil très simple pour
pouvoir mettre en place :
 des tâches à démarrage différé
 des tâches avec exécution périodique
 com.google.gwt.user.client.Timer, classe
abstraite nécessite l’implémentation de la
méthode run()
 run() : implémente le traitement que doit
exécuter la tâche.

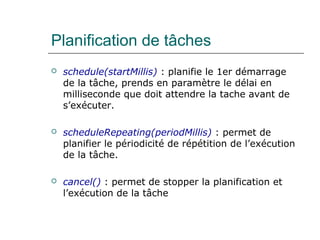

Planification de tâches
 schedule(startMillis) : planifie le 1er démarrage
de la tâche, prends en paramètre le délai en
milliseconde que doit attendre la tache avant de
s’exécuter.
 scheduleRepeating(periodMillis) : permet de
planifier le périodicité de répétition de l’exécution
de la tâche.
 cancel() : permet de stopper la planification et
l’exécution de la tâche

MVP Activities & Places
 Activity : représente le P du pattern MVP
implémente
com.google.gwt.activity.shared.AbstractActivity
 start : initialise et démarre l’activité
 mayStop : définit le message d’alerte à afficher lors de
l’arrêt de cette activité.
 Place : permet d’identifier l’état de l’application à un
moment donnée, et sert à reproduire cet état lors de
l’utilisation des boutons historique du navigateur
 com.google.gwt.place.shared.Place

 PlaceHistoryMapper : permet de lister l’ensemble
des types de Place gérés par l’application
 ActivityMapper : permet d’associer chaque type de
place à une Activity
 com.google.gwt.activity.shared.ActivityMapper
 PlaceController : responsable de la navigation d’une
place vers un autre
 goto(Place) : indiquer la nouvelle destination (Activity)
de l’application

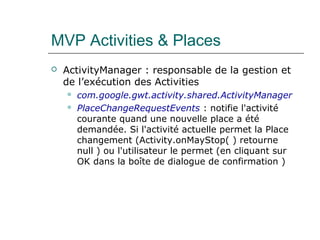

 ActivityManager : responsable de la gestion et
de l’exécution des Activities
 com.google.gwt.activity.shared.ActivityManager
 PlaceChangeRequestEvents : notifie l'activité
courante quand une nouvelle place a été
demandée. Si l'activité actuelle permet la Place
changement (Activity.onMayStop( ) retourne
null ) ou l'utilisateur le permet (en cliquant sur
OK dans la boîte de dialogue de confirmation )

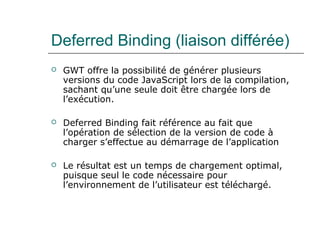

Deferred Binding (liaison différée)
 GWT offre la possibilité de générer plusieurs
versions du code JavaScript lors de la compilation,
sachant qu’une seule doit être chargée lors de
l’exécution.
 Deferred Binding fait référence au fait que
l’opération de sélection de la version de code à
charger s’effectue au démarrage de l’application
 Le résultat est un temps de chargement optimal,
puisque seul le code nécessaire pour
l’environnement de l’utilisateur est téléchargé.

 Le Deferred Binding est mis en œuvre par exemple
dans l’internationalisation « statique » à base
d’interfaces, le compilateur génère une version de
code par navigateur cible.
 Le mécanisme de Deferred Binding est mis en jeu
explicitement lorsque le code fait appel à la méthode
GWT.create().
 Cette méthode permet d’instancier une classe, mais
à la différence de l’utilisation classique de new, elle
indique au compilateur GWT que la classe spécifiée
en paramètre peut être remplacée par une autre
implémentation, selon le contexte de l’utilisateur

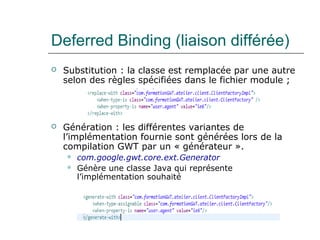

 Substitution : la classe est remplacée par une autre
selon des règles spécifiées dans le fichier module ;
 Génération : les différentes variantes de
l’implémentation fournie sont générées lors de la
compilation GWT par un « générateur ».
 com.google.gwt.core.ext.Generator
 Génère une classe Java qui représente
l’implémentation souhaité

17/03/14 148

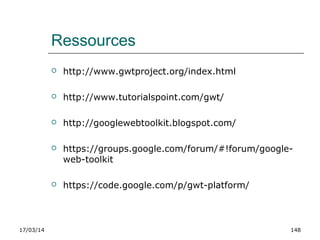

Ressources
 http://www.gwtproject.org/index.html
 http://www.tutorialspoint.com/gwt/
 http://googlewebtoolkit.blogspot.com/
 https://groups.google.com/forum/#!forum/google-
web-toolkit
 https://code.google.com/p/gwt-platform/

GWT Principes & Techniques

Contenu connexe

Tendances

En vedette

Similaire à GWT Principes & Techniques

GWT Principes & Techniques
