1. INTÉGRATION DE HUDSON, MAVEN,
SUBVERSION ET SONAR
1
GL5 G1_2011/2012
INSAT

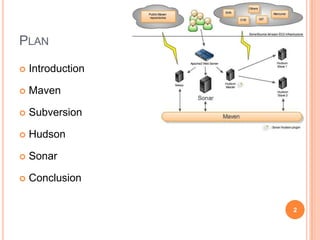

2. PLAN
 Introduction
 Maven
 Subversion
 Hudson
 Sonar
 Conclusion
2

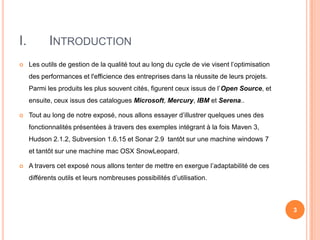

3. I. INTRODUCTION
 Les outils de gestion de la qualité tout au long du cycle de vie visent l’optimisation
des performances et l'efficience des entreprises dans la réussite de leurs projets.
Parmi les produits les plus souvent cités, figurent ceux issus de l’Open Source, et
ensuite, ceux issus des catalogues Microsoft, Mercury, IBM et Serena..
 Tout au long de notre exposé, nous allons essayer d’illustrer quelques unes des
fonctionnalités présentées à travers des exemples intégrant à la fois Maven 3,
Hudson 2.1.2, Subversion 1.6.15 et Sonar 2.9 tantôt sur une machine windows 7
et tantôt sur une machine mac OSX SnowLeopard.
 A travers cet exposé nous allons tenter de mettre en exergue l’adaptabilité de ces
différents outils et leurs nombreuses possibilités d’utilisation.
3

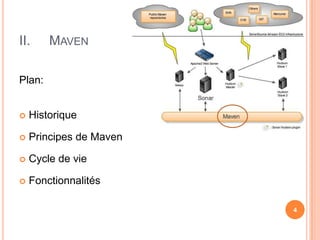

4. II. MAVEN
Plan:
 Historique
 Principes de Maven
 Cycle de vie
 Fonctionnalités
4

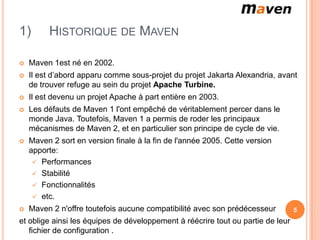

5. 1) HISTORIQUE DE MAVEN
 Maven 1est né en 2002.
 Il est d’abord apparu comme sous-projet du projet Jakarta Alexandria, avant
de trouver refuge au sein du projet Apache Turbine.
 Il est devenu un projet Apache à part entière en 2003.
 Les défauts de Maven 1 l'ont empêché de véritablement percer dans le
monde Java. Toutefois, Maven 1 a permis de roder les principaux
mécanismes de Maven 2, et en particulier son principe de cycle de vie.
 Maven 2 sort en version finale à la fin de l'année 2005. Cette version
apporte:
 Performances
 Stabilité
 Fonctionnalités
 etc.
 Maven 2 n'offre toutefois aucune compatibilité avec son prédécesseur 5
et oblige ainsi les équipes de développement à réécrire tout ou partie de leur
fichier de configuration .

6. 1) HISTORIQUE DE MAVEN
Quelques problèmes rencontrés avec Maven 2 :
• Complexité d’intégration d’autres outils avec Maven 2
• Le pom.xml est trop verbeux.
• Trop grande utilisation de plugins.
• Documentation "officielle" peu fournie et assez peu intuitive.
• XML parfois redondant, même en utilisant l'héritage.
• Support pas encore parfait dans les IDE, mais les choses s'améliorent.
• Développement et support des plugins "officiels" inégaux.
• Manque de souplesse, de rigueur sur certains principes (difficile de sortir du
cycle de vie par exemple). 6

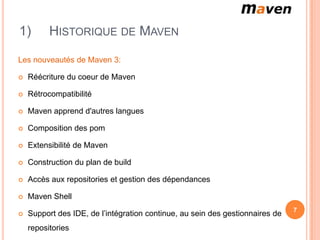

7. 1) HISTORIQUE DE MAVEN
Les nouveautés de Maven 3:
 Réécriture du coeur de Maven
 Rétrocompatibilité
 Maven apprend d'autres langues
 Composition des pom
 Extensibilité de Maven
 Construction du plan de build
 Accès aux repositories et gestion des dépendances
 Maven Shell
7
 Support des IDE, de l’intégration continue, au sein des gestionnaires de
repositories

8. 2) PRINCIPES DE MAVEN
1. Convention over configuration
Portabilité et standardisation des projets
Meilleure lisibilité et compréhensibilité des projets
2. Exécution déclarative
Description du projet (dépendances, plugins) sous forme xml
Le fichier de configuration POM.xml est déclaratif
3. Réutilisation de la logique du build
Encapsulation de la logique du build dans des modules appelés plugins
Exécution de ces plugins dans un ordre défini par le « build life cycle »
Réutilisabilité de ces modules
4. Organisation cohérente des dépendances
Toute utilisation d’artéfacts dans une application Maven doit être signalée 8
dans le POM.xml.
Maven se charge du management et de l’organisation de ces dépendances.

9. 3) CYCLE DE VIE DE MAVEN
9

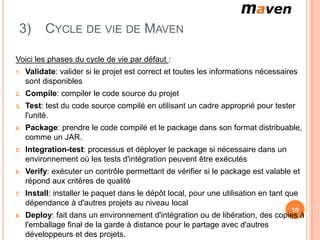

10. 3) CYCLE DE VIE DE MAVEN
Voici les phases du cycle de vie par défaut :
1. Validate: valider si le projet est correct et toutes les informations nécessaires
sont disponibles
2. Compile: compiler le code source du projet
3. Test: test du code source compilé en utilisant un cadre approprié pour tester
l'unité.
4. Package: prendre le code compilé et le package dans son format distribuable,
comme un JAR.
5. Integration-test: processus et déployer le package si nécessaire dans un
environnement où les tests d'intégration peuvent être exécutés
6. Verify: exécuter un contrôle permettant de vérifier si le package est valable et
répond aux critères de qualité
7. Install: installer le paquet dans le dépôt local, pour une utilisation en tant que
dépendance à d'autres projets au niveau local
10
8. Deploy: fait dans un environnement d'intégration ou de libération, des copies à
l'emballage final de la garde à distance pour le partage avec d'autres
développeurs et des projets.

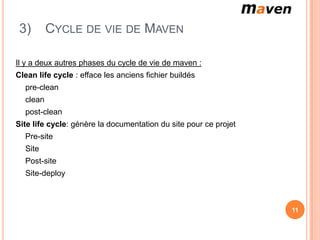

11. 3) CYCLE DE VIE DE MAVEN
Il y a deux autres phases du cycle de vie de maven :
Clean life cycle : efface les anciens fichier buildés
pre-clean
clean
post-clean
Site life cycle: génère la documentation du site pour ce projet
Pre-site
Site
Post-site
Site-deploy
11

12. 4) FONCTIONNALITÉS DE MAVEN
 Automatisation du build
 Modularisation du projet
 Gestion des dépendances
 Vérification de la qualité du code source
 Développement piloté par les tests
 Automatisation des tests d’acceptation
 Automatisation du déploiement
12

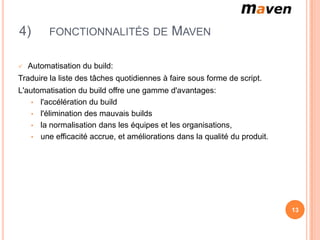

13. 4) FONCTIONNALITÉS DE MAVEN
 Automatisation du build:
Traduire la liste des tâches quotidiennes à faire sous forme de script.
L'automatisation du build offre une gamme d'avantages:
• l'accélération du build
• l'élimination des mauvais builds
• la normalisation dans les équipes et les organisations,
• une efficacité accrue, et améliorations dans la qualité du produit.
13

14. 4) FONCTIONNALITÉS DE MAVEN
 Automatisation du build

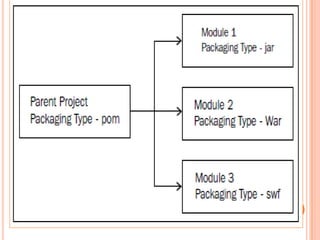

 Modularisation du projet:
La modularisation du projet répond au besoin des grandes entreprises de
diviser une application en plusieurs modules et ce tout en offrant la
possibilité de travailler avec les mêmes ressources telles que les base de
données existantes, les réseaux etc. Lorsqu’on parle de modularisation , on
parle de projet parent et de projet fils et donc de fichier POM parent et de
fichiers POM fils.
14

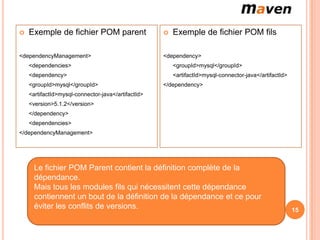

15.  Exemple de fichier POM parent  Exemple de fichier POM fils
<dependencyManagement> <dependency>
<dependencies> <groupId>mysql</groupId>
<dependency> <artifactId>mysql-connector-java</artifactId>
<groupId>mysql</groupId> </dependency>
<artifactId>mysql-connector-java</artifactId>
<version>5.1.2</version>
</dependency>
<dependencies>
</dependencyManagement>
Le fichier POM Parent contient la définition complète de la
dépendance.
Mais tous les modules fils qui nécessitent cette dépendance
contiennent un bout de la définition de la dépendance et ce pour
éviter les conflits de versions. 15

16. 4) FONCTIONNALITÉS DE MAVEN
 Automatisation du build
 Modularisation du projet
 Gestion des dépendances:
Cette fonctionnalité est universellement reconnue comme étant l’une des
meilleures fonctionnalités de Maven. Il de 6 scopes possibles, à savoir: cet
Les dépendances de Maven disposent serait intéressant de présenter
Compile: disponible multi modulaires.
aspect de Maven pour les projetspar défaut dans le classpath
Provided: suppose que soit le jdk, soit l’environnement apporte cette dépendance.
Dans les projets multi modulaires, les dépendances peuvent être définies dans
Runtime: dépendances nécessaires lors du runtime et sont spécifiées dans le runtime
le fichier POM parent et peuvent être héritées à partir des fichiers POM fils
classpath.
de la façon et au moment voulus. Lela compilation et l’exécution des tests.
Test: Dépendances nécessaires pour fait d’avoir une seule source de
définition des System: la dépendance est toujours disponible.
dépendances rend le versioning des dépendances plus simple
et ainsi les dépendances des grands projets sont organisées etl’élément
Import: importe les dépendances spécifiées dans le POM incluse via gérables
dans le temps. <dependencyManagement>.
16

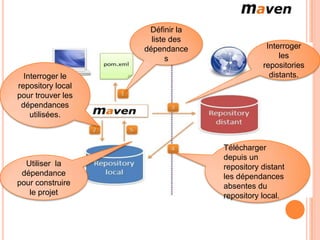

17. Définir la
liste des
dépendance Interroger
s les
repositories
Interroger le distants.
repository local
pour trouver les
dépendances
utilisées.
Télécharger
depuis un
Utiliser la repository distant
dépendance les dépendances
pour construire absentes du
le projet repository local.

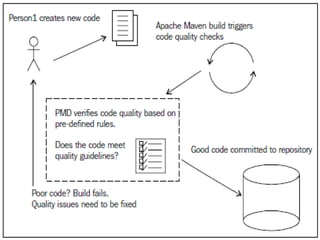

18. 4) FONCTIONNALITÉS DE MAVEN
 Automatisation du build
 Modularisation du projet
 Gestion des dépendances
 Vérification de la qualité du code source:
Le plug-in Apache Maven PMD exécute automatiquement l'outil d’analyse du
code sur le code source et génère un rapport de site avec des résultats.
Dans une configuration typique, la génération échoue si PMD
détecte les problèmes de qualité de la source.
• pmd:pmd crée un site PMD de reporting basé sur les règles et la
configuration du plugin.
• pmd:cpd génère un rapport de l’outil CPD de détéction des copier/coller.
• pmd:check vérifier si le rapport PMD est vide, sinon il fait échouer le
build.
• pmd:cpd-check vérifie si le rapport CPD est vide, sinon le build échoue.18

19. 4) FONCTIONNALITÉS DE MAVEN
 Automatisation du build
 Modularisation du projet
 Gestion des dépendances
 Vérification de la qualité du code source

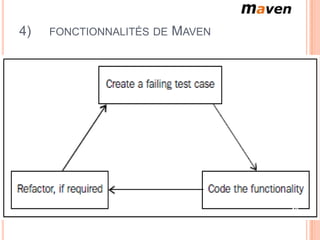

 Développement piloté par les tests:
Pour Apache Maven les tests unitaires et les tests d'intégration font partie
intégrante du cycle de vie du build, permettant ainsi aux programmeurs et
aux équipes de facilement mettre en œuvre la pratique du TDD (Test Driven
Development).
19

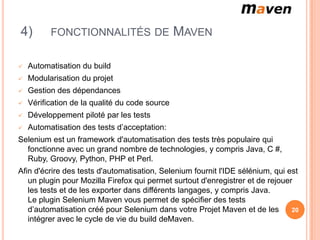

20. 4) FONCTIONNALITÉS DE MAVEN
 Automatisation du build
 Modularisation du projet
 Gestion des dépendances
 Vérification de la qualité du code source
 Développement piloté par les tests
 Automatisation des tests d’acceptation:
Selenium est un framework d'automatisation des tests très populaire qui
fonctionne avec un grand nombre de technologies, y compris Java, C #,
Ruby, Groovy, Python, PHP et Perl.
Afin d'écrire des tests d'automatisation, Selenium fournit l'IDE sélénium, qui est
un plugin pour Mozilla Firefox qui permet surtout d'enregistrer et de rejouer
les tests et de les exporter dans différents langages, y compris Java.
Le plugin Selenium Maven vous permet de spécifier des tests
d’automatisation créé pour Selenium dans votre Projet Maven et de les 20
intégrer avec le cycle de vie du build deMaven.

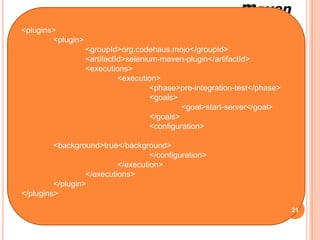

21. Le démarrage du serveur de Selenium nécessite la synchronisation avec la
<plugins> test de pré-intégration du cycle de vie du build.
phase de
<plugin>
<groupId>org.codehaus.mojo</groupId>
<artifactId>selenium-maven-plugin</artifactId>
<executions>
<execution>
<phase>pre-integration-test</phase>
<goals>
<goal>start-server</goal>
</goals>
<configuration>
<background>true</background>
</configuration>
</execution>
</executions>
</plugin>
</plugins>
21

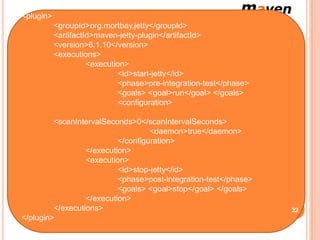

22. <plugin>
Cependant, pour exécuter les tests Selenium, nous aurons également besoin
<groupId>org.mortbay.jetty</groupId>
de démarrer le serveur d'applications Web voici un exemple avec Jetty.
<artifactId>maven-jetty-plugin</artifactId>
<version>6.1.10</version>
<executions>
<execution>
<id>start-jetty</id>
<phase>pre-integration-test</phase>
<goals> <goal>run</goal> </goals>
<configuration>
<scanIntervalSeconds>0</scanIntervalSeconds>
<daemon>true</daemon>
</configuration>
</execution>
<execution>
<id>stop-jetty</id>
<phase>post-integration-test</phase>
<goals> <goal>stop</goal> </goals>
</execution>
</executions> 22
</plugin>

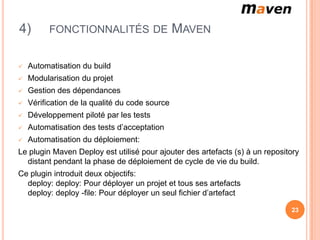

23. 4) FONCTIONNALITÉS DE MAVEN
 Automatisation du build
 Modularisation du projet
 Gestion des dépendances
 Vérification de la qualité du code source
 Développement piloté par les tests
 Automatisation des tests d’acceptation
 Automatisation du déploiement:
Le plugin Maven Deploy est utilisé pour ajouter des artefacts (s) à un repository
distant pendant la phase de déploiement de cycle de vie du build.
Ce plugin introduit deux objectifs:
deploy: deploy: Pour déployer un projet et tous ses artefacts
deploy: deploy -file: Pour déployer un seul fichier d’artefact
23

24. III. SUBVERSION
Plan:
 Présentation
 SVN vs CVS
24

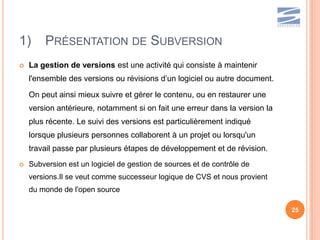

25. 1) PRÉSENTATION DE SUBVERSION
 La gestion de versions est une activité qui consiste à maintenir
l'ensemble des versions ou révisions d’un logiciel ou autre document.
On peut ainsi mieux suivre et gérer le contenu, ou en restaurer une
version antérieure, notamment si on fait une erreur dans la version la
plus récente. Le suivi des versions est particulièrement indiqué
lorsque plusieurs personnes collaborent à un projet ou lorsqu'un
travail passe par plusieurs étapes de développement et de révision.
 Subversion est un logiciel de gestion de sources et de contrôle de
versions.Il se veut comme successeur logique de CVS et nous provient
du monde de l'open source
25

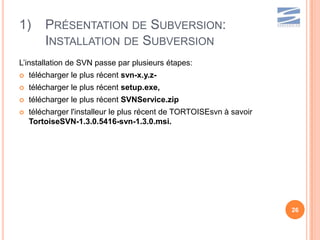

26. 1) PRÉSENTATION DE SUBVERSION:
INSTALLATION DE SUBVERSION
L’installation de SVN passe par plusieurs étapes:
 télécharger le plus récent svn-x.y.z-
 télécharger le plus récent setup.exe,
 télécharger le plus récent SVNService.zip
 télécharger l'installeur le plus récent de TORTOISEsvn à savoir
TortoiseSVN-1.3.0.5416-svn-1.3.0.msi.
26

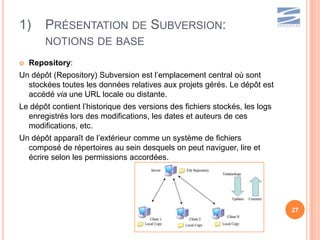

27. 1) PRÉSENTATION DE SUBVERSION:
NOTIONS DE BASE
 Repository:
Un dépôt (Repository) Subversion est l’emplacement central où sont
stockées toutes les données relatives aux projets gérés. Le dépôt est
accédé via une URL locale ou distante.
Le dépôt contient l’historique des versions des fichiers stockés, les logs
enregistrés lors des modifications, les dates et auteurs de ces
modifications, etc.
Un dépôt apparaît de l’extérieur comme un système de fichiers
composé de répertoires au sein desquels on peut naviguer, lire et
écrire selon les permissions accordées.
27

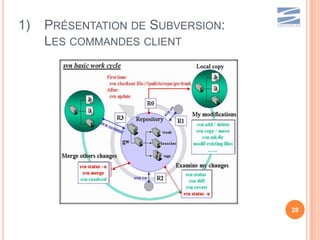

28. 1) PRÉSENTATION DE SUBVERSION:
LES COMMANDES CLIENT
28

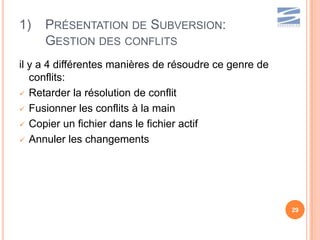

29. 1) PRÉSENTATION DE SUBVERSION:
GESTION DES CONFLITS
il y a 4 différentes manières de résoudre ce genre de
conflits:
 Retarder la résolution de conflit
 Fusionner les conflits à la main
 Copier un fichier dans le fichier actif
 Annuler les changements
29

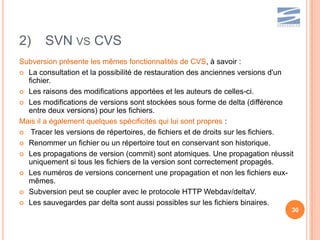

30. 2) SVN VS CVS
Subversion présente les mêmes fonctionnalités de CVS, à savoir :
 La consultation et la possibilité de restauration des anciennes versions d'un
fichier.
 Les raisons des modifications apportées et les auteurs de celles-ci.
 Les modifications de versions sont stockées sous forme de delta (différence
entre deux versions) pour les fichiers.
Mais il a également quelques spécificités qui lui sont propres :
 Tracer les versions de répertoires, de fichiers et de droits sur les fichiers.
 Renommer un fichier ou un répertoire tout en conservant son historique.
 Les propagations de version (commit) sont atomiques. Une propagation réussit
uniquement si tous les fichiers de la version sont correctement propagés.
 Les numéros de versions concernent une propagation et non les fichiers eux-
mêmes.
 Subversion peut se coupler avec le protocole HTTP Webdav/deltaV.
 Les sauvegardes par delta sont aussi possibles sur les fichiers binaires.
30

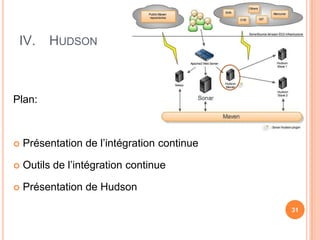

31. IV. HUDSON
Plan:
 Présentation de l’intégration continue
 Outils de l’intégration continue
 Présentation de Hudson
31

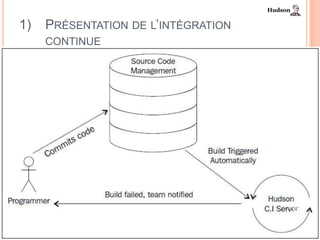

32. 1) PRÉSENTATION DE L’INTÉGRATION
CONTINUE
Pour que l'Intégration Continue puisse se faire correctement, il faut:
 Partager les sources du projet via un serveur de gestion de
contrôle des sources SCM tel que CVS ou SVN.
 L’équipe de développement postent régulièrement les
modifications apportées au code.
 Disposer de tests unitaires qui seront exécutés par Junit ou
TestNG.
32

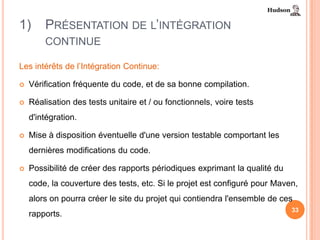

33. 1) PRÉSENTATION DE L’INTÉGRATION
CONTINUE
Les intérêts de l’Intégration Continue:
 Vérification fréquente du code, et de sa bonne compilation.
 Réalisation des tests unitaire et / ou fonctionnels, voire tests
d'intégration.
 Mise à disposition éventuelle d'une version testable comportant les
dernières modifications du code.
 Possibilité de créer des rapports périodiques exprimant la qualité du
code, la couverture des tests, etc. Si le projet est configuré pour Maven,
alors on pourra créer le site du projet qui contiendra l'ensemble de ces
33
rapports.

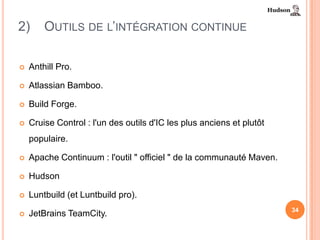

34. 2) OUTILS DE L’INTÉGRATION CONTINUE
 Anthill Pro.
 Atlassian Bamboo.
 Build Forge.
 Cruise Control : l'un des outils d'IC les plus anciens et plutôt
populaire.
 Apache Continuum : l'outil " officiel " de la communauté Maven.
 Hudson
 Luntbuild (et Luntbuild pro).
34
 JetBrains TeamCity.

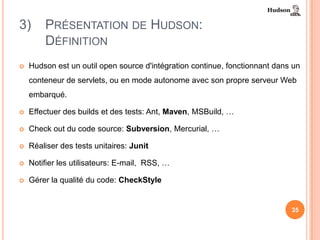

35. 3) PRÉSENTATION DE HUDSON:
DÉFINITION
 Hudson est un outil open source d'intégration continue, fonctionnant dans un
conteneur de servlets, ou en mode autonome avec son propre serveur Web
embarqué.
 Effectuer des builds et des tests: Ant, Maven, MSBuild, …
 Check out du code source: Subversion, Mercurial, …
 Réaliser des tests unitaires: Junit
 Notifier les utilisateurs: E-mail, RSS, …
 Gérer la qualité du code: CheckStyle
35

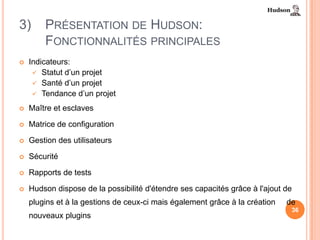

36. 3) PRÉSENTATION DE HUDSON:
FONCTIONNALITÉS PRINCIPALES
 Indicateurs:
 Statut d’un projet
 Santé d’un projet
 Tendance d’un projet
 Maître et esclaves
 Matrice de configuration
 Gestion des utilisateurs
 Sécurité
 Rapports de tests
 Hudson dispose de la possibilité d'étendre ses capacités grâce à l'ajout de
plugins et à la gestions de ceux-ci mais également grâce à la création de
36
nouveaux plugins

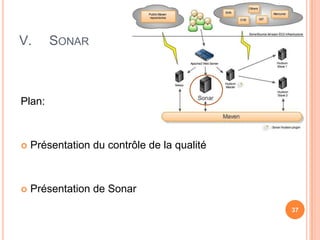

37. V. SONAR
Plan:
 Présentation du contrôle de la qualité
 Présentation de Sonar
37

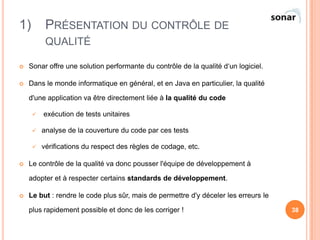

38. 1) PRÉSENTATION DU CONTRÔLE DE
QUALITÉ
 Sonar offre une solution performante du contrôle de la qualité d‘un logiciel.
 Dans le monde informatique en général, et en Java en particulier, la qualité
d'une application va être directement liée à la qualité du code
 exécution de tests unitaires
 analyse de la couverture du code par ces tests
 vérifications du respect des règles de codage, etc.
 Le contrôle de la qualité va donc pousser l'équipe de développement à
adopter et à respecter certains standards de développement.
 Le but : rendre le code plus sûr, mais de permettre d'y déceler les erreurs le
plus rapidement possible et donc de les corriger ! 38

39. 2) PRÉSENTATION DE SONAR:
HISTORIQUE ET FONCTION
 Sonar est un outil open source initialement développé par la société
suisse Hortis.
 Depuis novembre 2008, c'est la société suisse SonarSource qui se
charge du développement et du support de Sonar.
 Le but principal de cet outil est de fournir une analyse complète de
la qualité d'une application en fournissant de nombreuses
statistiques (ou métriques) sur ses projets.
 Ces données permettent ainsi d'évaluer la qualité du code, et d'en
39
connaître l'évolution au cours du développement.

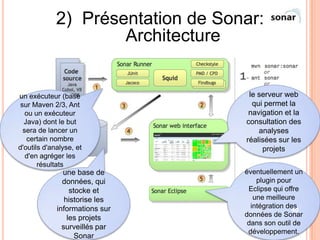

40. 2) Présentation de Sonar:
Architecture
un exécuteur (basé le serveur web
sur Maven 2/3, Ant qui permet la
ou un exécuteur navigation et la
Java) dont le but consultation des
sera de lancer un analyses
certain nombre réalisées sur les
d'outils d'analyse, et projets
d'en agréger les
résultats
une base de éventuellement un
données, qui plugin pour
stocke et Eclipse qui offre
historise les une meilleure
informations sur intégration des
40
les projets données de Sonar
dans son outil de
surveillés par
développement.
Sonar

41. 2) PRÉSENTATION DE SONAR:
PRINCIPALES FONCTIONNALITÉS
 Tableau de bord complet des différents projets suivis.
 Détection rapide du code à risque.
 Mesures quantitatives : nombre de classes, duplication de code, etc.
 Mesures qualitatives : couverture et taux de réussite des tests, complexité du code, respect des
règles de codage...
 Historiques des statistiques
 Support de plus de 600 règles de qualité.
 Gestion de profils pour les règles de codage.
 Visualisation du code source, surlignant les violations des règles de codage.
 Fonction "Time machine" permettant de comparer plusieurs versions d'une application.
41
 Identification des points faibles d'un projet.
 Support des plugins.

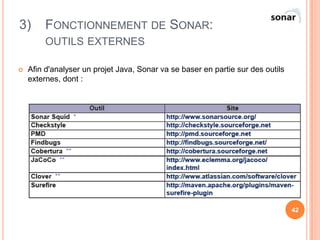

42. 3) FONCTIONNEMENT DE SONAR:
OUTILS EXTERNES
 Afin d'analyser un projet Java, Sonar va se baser en partie sur des outils
externes, dont :
42

43. 3) FONCTIONNEMENT DE SONAR:
VISUALISATION DES DONNÉES
 Liste des projets
 Vue le nom du projet
d’un projet
sa version
Vue «
 Les la tailleDashboard»
métriquesprojet
du
Vue « Components»
le taux de du code source:
 Visualisation respect des règles
Vue "Violations drilldown»
quand a été réalisé le dernier build
 Vue « Time Machine»
les principaux liens (vers l'application, le site du projet, le serveur
Vue "Clouds«
d'intégration continue, le serveur de gestion des sources, etc.)
Vue "Design«
les éventuelles alertes sur le projet ; etc.
Vue "Hotspots«
Vue "Libraries"
Vue "Settings«
Vue "Project Roles"
43

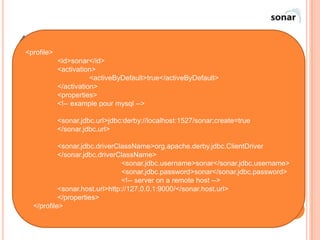

44. 4) INTÉGRATION DE SONAR
<profile>
<id>sonar</id>
 Si votre projet utilise déjà Maven 2 ou 3, le plus simple est de faire appel au
<activation>
<activeByDefault>true</activeByDefault>
plugin Maven de Sonar. La première chose à faire est de définir quelques
</activation>
paramètres Maven à placer de préférence dans son fichier settings.xml.
<properties>
 Nous redéfinissons là lesmysql -->
<!-- example pour paramètres de connexion à la base de données,
ainsi que l'URL du serveur Sonar.
<sonar.jdbc.url>jdbc:derby://localhost:1527/sonar;create=true
</sonar.jdbc.url>
 Il suffit ensuite de lancer la commande suivante : mvn sonar:sonar
<sonar.jdbc.driverClassName>org.apache.derby.jdbc.ClientDriver
</sonar.jdbc.driverClassName>
Nous venons de voir comment lancer l'analyse Sonar manuellement. Mais il est
<sonar.jdbc.username>sonar</sonar.jdbc.username>
bien plus profitable de faire réaliser cette tâche automatiquement, grâce à un
<sonar.jdbc.password>sonar</sonar.jdbc.password>
outil d'intégration continue <!-- server on a remote host -->
comme Hudson.
<sonar.host.url>http://127.0.0.1:9000/</sonar.host.url>
</properties>
</profile>
44

45. VII. CONCLUSION
 Cet exposé nous a permis de mettre en avant la mise
en œuvre de la forge de développement et ce dans le
but de garantir la qualité logicielle.
 Ces outils présentant l’avantage d’être assez faciles
d’utilisation et de configuration, néanmoins plusieurs
problèmes surviennent lors de leur mise en pratique et
ce à cause de facteurs externes : en l’occurrence
l’utilisation des serveurs d’application, l’installation de
mysql.. etc 45

46. Merci pour votre attention
46
