Spring 3.0 MVC WebFlow

Copyright 2008 SpringSource. Copying, publishing or distributing without express written permission is prohibited.

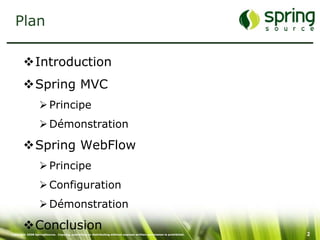

Plan

Introduction
Spring MVC
 Principe
 Démonstration

Spring WebFlow
 Principe
 Configuration
 Démonstration

Conclusion
Copyright 2008 SpringSource. Copying, publishing or distributing without express written permission is prohibited. 2

Les Apports de Spring

Meilleure Solution
Gains en Productivité
IOC

Alternative Légère
Implémentation AOP
des EJB

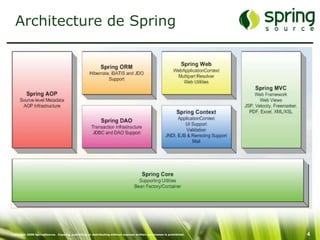

Architecture de Spring


Introduction à Spring MVC

Spring Struts

Click


Spring MVC

Un conteneur léger

une grande flexibilité

Les annotations

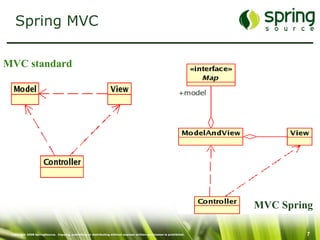

Spring MVC

MVC standard

MVC Spring

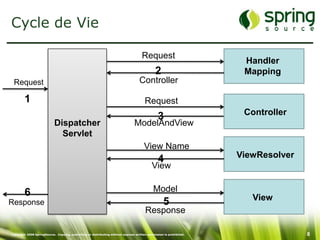

Cycle de Vie

Request
Handler
2 Mapping
Request Controller

1 Request
3 Controller
Dispatcher ModelAndView
Servlet
View Name
4 ViewResolver
View

6 Model
5 View
Response
Response

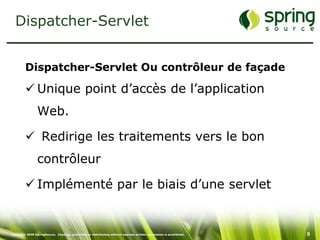

Dispatcher-Servlet

Dispatcher-Servlet Ou contrôleur de façade

 Unique point d’accès de l’application
Web.

 Redirige les traitements vers le bon
contrôleur

 Implémenté par le biais d’une servlet


Dispatcher-Servlet

Mappage des contrôleurs:

1. SimpleUrlHandlerMapping : Correspondances entre motifs URL et
contrôleur

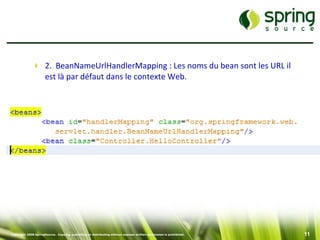

 2. BeanNameUrlHandlerMapping : Les noms du bean sont les URL il
est là par défaut dans le contexte Web.

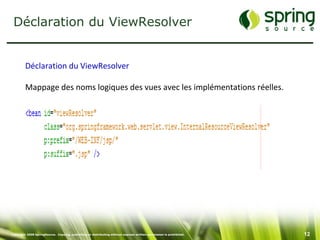

Déclaration du ViewResolver

Déclaration du ViewResolver

Mappage des noms logiques des vues avec les implémentations réelles.

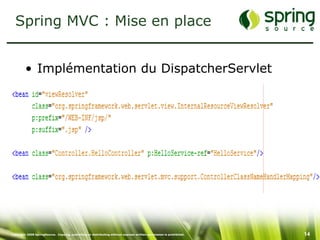

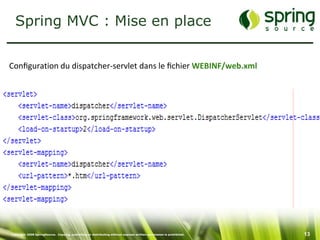

Spring MVC : Mise en place

Conﬁguration du dispatcher-servlet dans le ﬁchier WEBINF/web.xml



• Implémentation du DispatcherServlet

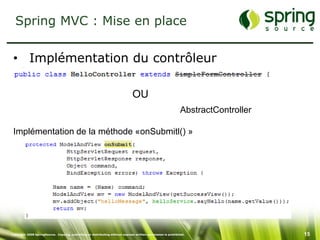

• Implémentation du contrôleur

OU
AbstractController

Implémentation de la méthode «onSubmitl() »

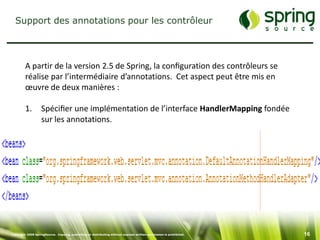

Support des annotations pour les contrôleur

A partir de la version 2.5 de Spring, la conﬁguration des contrôleurs se
réalise par l’intermédiaire d’annotations. Cet aspect peut être mis en
œuvre de deux manières :

1. Spéciﬁer une implémentation de l’interface HandlerMapping fondée
sur les annotations.

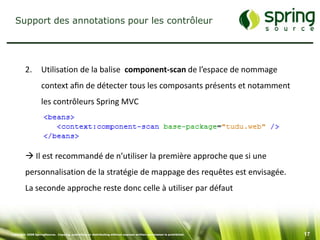

Support des annotations pour les contrôleur

2. Utilisation de la balise component-scan de l’espace de nommage
context aﬁn de détecter tous les composants présents et notamment
les contrôleurs Spring MVC

 Il est recommandé de n’utiliser la première approche que si une
personnalisation de la stratégie de mappage des requêtes est envisagée.
La seconde approche reste donc celle à utiliser par défaut

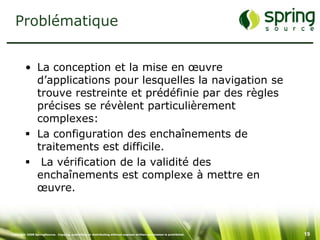

Problématique

• La conception et la mise en œuvre
d’applications pour lesquelles la navigation se
trouve restreinte et prédéfinie par des règles
précises se révèlent particulièrement
complexes:
 La configuration des enchaînements de
traitements est difficile.
 La vérification de la validité des
enchaînements est complexe à mettre en
œuvre.

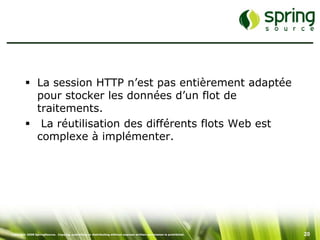

 La session HTTP n’est pas entièrement adaptée
pour stocker les données d’un flot de
traitements.
 La réutilisation des différents flots Web est
complexe à implémenter.

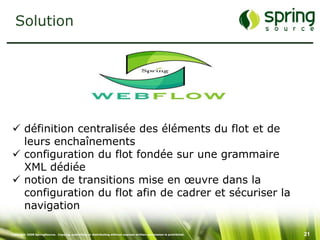

Solution

 définition centralisée des éléments du flot et de
leurs enchaînements
 configuration du flot fondée sur une grammaire
XML dédiée
 notion de transitions mise en œuvre dans la
configuration du flot afin de cadrer et sécuriser la
navigation

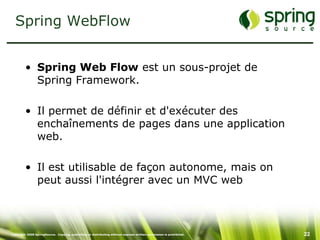

Spring WebFlow

• Spring Web Flow est un sous-projet de
Spring Framework.

• Il permet de définir et d'exécuter des
enchaînements de pages dans une application
web.

• Il est utilisable de façon autonome, mais on
peut aussi l'intégrer avec un MVC web

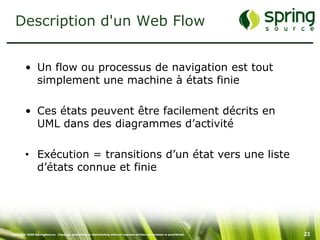

Description d'un Web Flow

• Un flow ou processus de navigation est tout
simplement une machine à états finie

• Ces états peuvent être facilement décrits en
UML dans des diagrammes d’activité

• Exécution = transitions d’un état vers une liste
d’états connue et finie

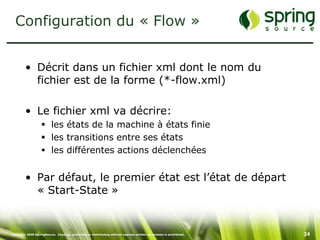

Configuration du « Flow »

• Décrit dans un fichier xml dont le nom du
fichier est de la forme (*-flow.xml)

• Le fichier xml va décrire:
 les états de la machine à états finie
 les transitions entre ses états
 les différentes actions déclenchées

• Par défaut, le premier état est l’état de départ
« Start-State »

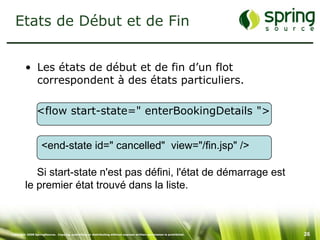

Etats de Début et de Fin

• Les états de début et de fin d’un flot
correspondent à des états particuliers.

<flow start-state=" enterBookingDetails ">

<end-state id=" cancelled" view="/fin.jsp" />

Si start-state n'est pas défini, l'état de démarrage est
le premier état trouvé dans la liste.

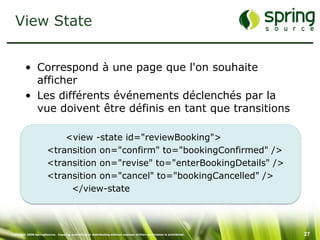

View State

• Correspond à une page que l'on souhaite
afficher
• Les différents événements déclenchés par la
vue doivent être définis en tant que transitions

<view -state id="reviewBooking">
<transition on="confirm" to="bookingConfirmed" />
<transition on="revise" to="enterBookingDetails" />
<transition on="cancel" to="bookingCancelled" />
</view-state

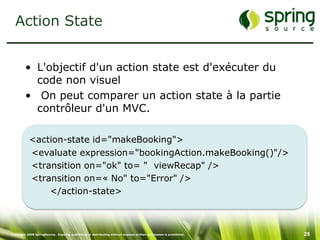

Action State

• L'objectif d'un action state est d'exécuter du
code non visuel
• On peut comparer un action state à la partie
contrôleur d'un MVC.

<action-state id="makeBooking">
<evaluate expression="bookingAction.makeBooking()"/>
<transition on="ok" to= " viewRecap" />
<transition on=« No" to="Error" />
</action-state>

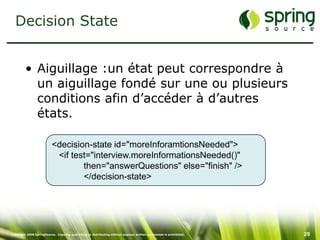

Decision State

• Aiguillage :un état peut correspondre à
un aiguillage fondé sur une ou plusieurs
conditions afin d’accéder à d’autres
états.

<decision-state id="moreInforamtionsNeeded">
<if test="interview.moreInformationsNeeded()"
then="answerQuestions" else="finish" />
</decision-state>

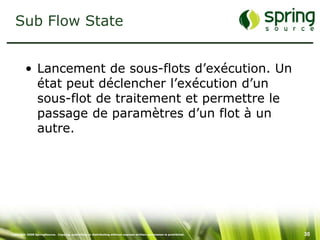

Sub Flow State

• Lancement de sous-flots d’exécution. Un
état peut déclencher l’exécution d’un
sous-flot de traitement et permettre le
passage de paramètres d’un flot à un
autre.

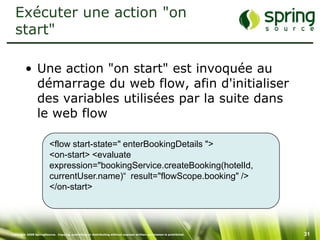

Exécuter une action "on
start"

• Une action "on start" est invoquée au
démarrage du web flow, afin d'initialiser
des variables utilisées par la suite dans
le web flow

<flow start-state=" enterBookingDetails ">
<on-start> <evaluate
expression="bookingService.createBooking(hotelId,
currentUser.name)“ result="flowScope.booking" />
</on-start>

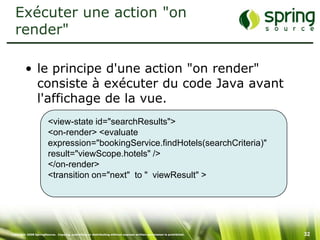

Exécuter une action "on
render"

• le principe d'une action "on render"
consiste à exécuter du code Java avant
l'affichage de la vue.
<view-state id="searchResults">
<on-render> <evaluate
expression="bookingService.findHotels(searchCriteria)"
result="viewScope.hotels" />
</on-render>
<transition on="next" to " viewResult" >


Configuration Spring

• Pour utiliser SWF dans une application, il faut
demander au conteneur Spring de démarrer le
moteur SWF
<beans ….>
<webflow:flow-executor id="flowExecutor " flow-
registry="flowRegistry " />
<webflow:flow-registry id="flowRegistry" flow-builder-
services="flowBuilderServices">
<webflow:flow-location path="/flows/*-flow.xml"/>
</webflow:flow-registry>
... </beans>

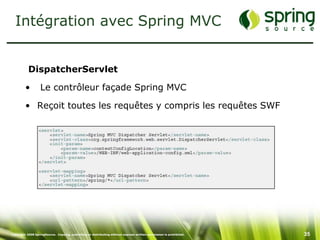

Intégration avec Spring MVC

DispatcherServlet

• Le contrôleur façade Spring MVC

• Reçoit toutes les requêtes y compris les requêtes SWF

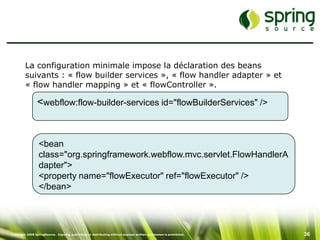

La configuration minimale impose la déclaration des beans
suivants : « flow builder services », « flow handler adapter » et
« flow handler mapping » et « flowController ».

<webflow:flow-builder-services id="flowBuilderServices" />

<bean
class="org.springframework.webflow.mvc.servlet.FlowHandlerA
dapter">
<property name="flowExecutor" ref="flowExecutor" />
</bean>

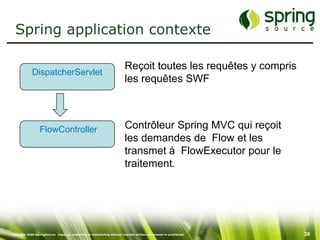

Spring application contexte

Reçoit toutes les requêtes y compris
DispatcherServlet
les requêtes SWF

FlowController Contrôleur Spring MVC qui reçoit
les demandes de Flow et les
transmet à FlowExecutor pour le
traitement.

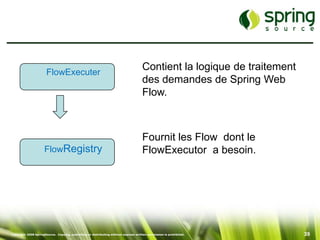

FlowExecuter
Contient la logique de traitement
des demandes de Spring Web
Flow.

Fournit les Flow dont le
FlowRegistry FlowExecutor a besoin.

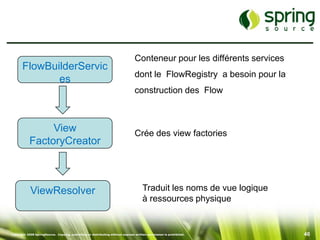

Conteneur pour les différents services
FlowBuilderServic
dont le FlowRegistry a besoin pour la
es
construction des Flow

View Crée des view factories
FactoryCreator

ViewResolver Traduit les noms de vue logique
à ressources physique

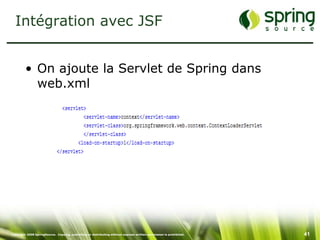

Intégration avec JSF

• On ajoute la Servlet de Spring dans
web.xml

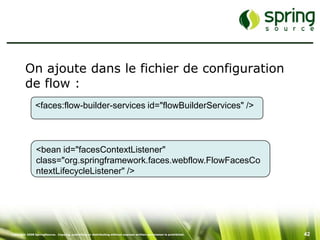

On ajoute dans le fichier de configuration
de flow :
<faces:flow-builder-services id="flowBuilderServices" />

<bean id="facesContextListener"
class="org.springframework.faces.webflow.FlowFacesCo
ntextLifecycleListener" />

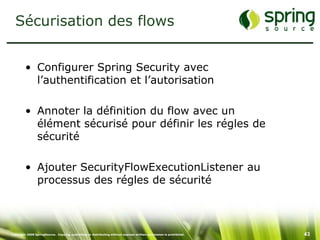

Sécurisation des flows

• Configurer Spring Security avec
l’authentification et l’autorisation

• Annoter la définition du flow avec un
élément sécurisé pour définir les régles de
sécurité

• Ajouter SecurityFlowExecutionListener au
processus des régles de sécurité

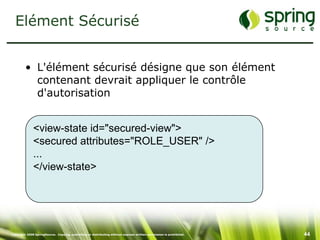

Elément Sécurisé

• L'élément sécurisé désigne que son élément
contenant devrait appliquer le contrôle
d'autorisation

<view-state id="secured-view">
<secured attributes="ROLE_USER" />
...
</view-state>

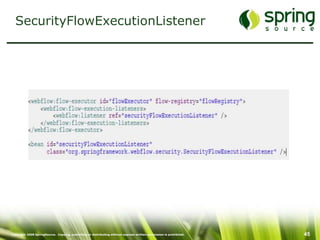

SecurityFlowExecutionListener

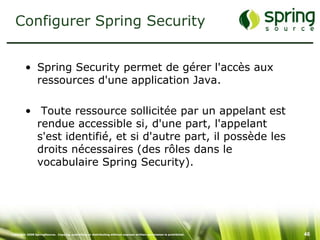

Configurer Spring Security

• Spring Security permet de gérer l'accès aux
ressources d'une application Java.

• Toute ressource sollicitée par un appelant est
rendue accessible si, d'une part, l'appelant
s'est identifié, et si d'autre part, il possède les
droits nécessaires (des rôles dans le
vocabulaire Spring Security).

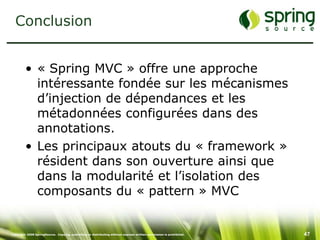

Conclusion

• « Spring MVC » offre une approche
intéressante fondée sur les mécanismes
d’injection de dépendances et les
métadonnées configurées dans des
annotations.
• Les principaux atouts du « framework »
résident dans son ouverture ainsi que
dans la modularité et l’isolation des
composants du « pattern » MVC


Références

• http://static.springsource.org

• http://netbeans.org/kb/docs/web/quicks
tart-webapps-spring.html

• http://www.springparlapratique.org/extr
aits/splpv2-chap-7.pdf
