Algorithm for Buffer Pairs, Algorithm for Sentinels, Working of Buffer Pairs and Sentinels with example

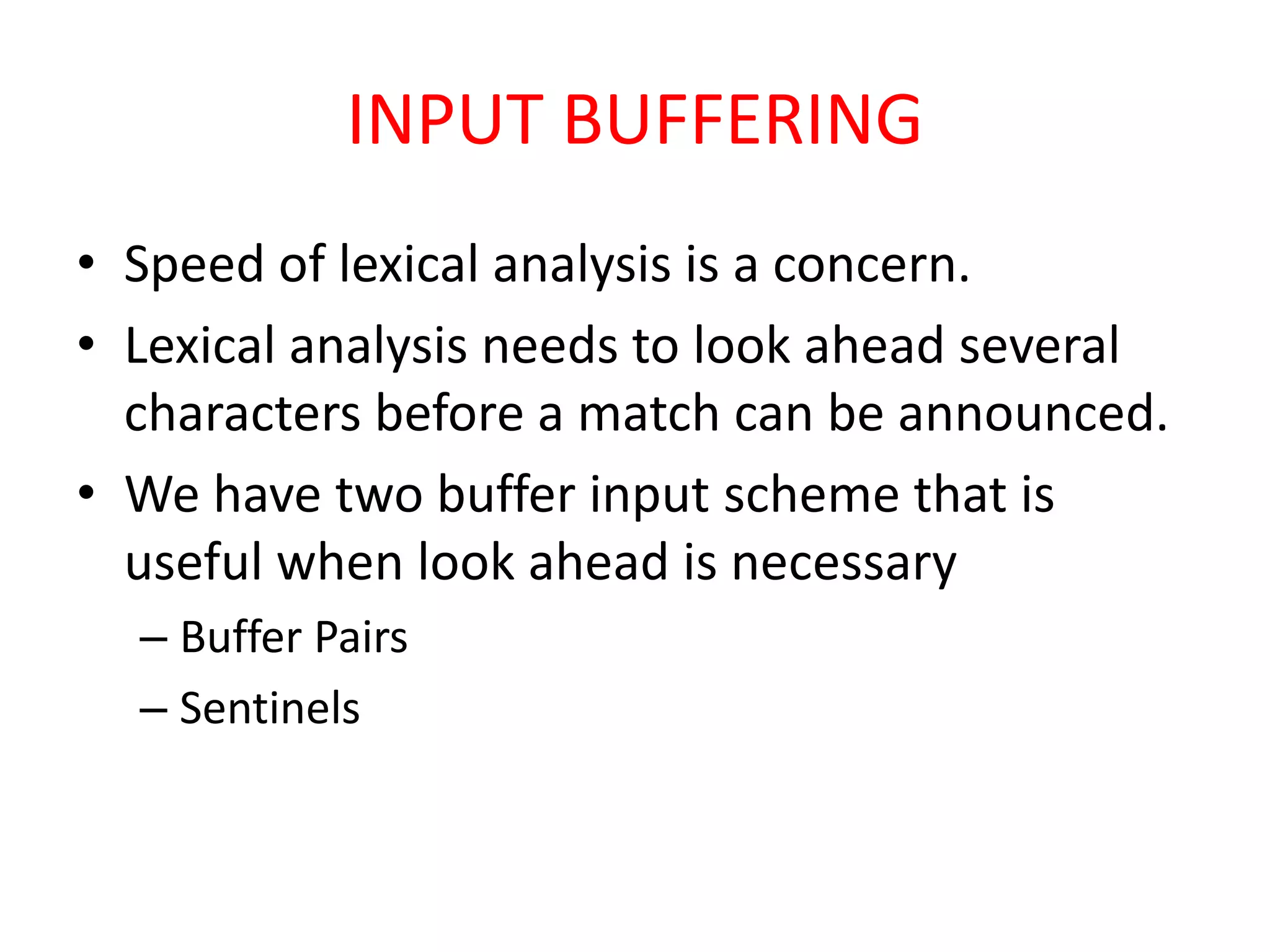

1. INPUT BUFFERING
• Speed of lexical analysis is a concern.
• Lexical analysis needs to look ahead several
characters before a match can be announced.
• We have two buffer input scheme that is
useful when look ahead is necessary
– Buffer Pairs
– Sentinels

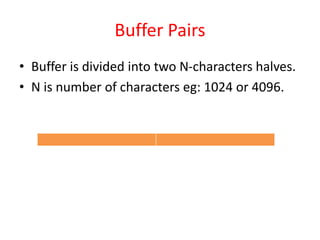

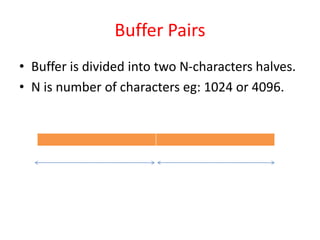

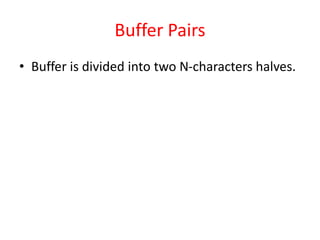

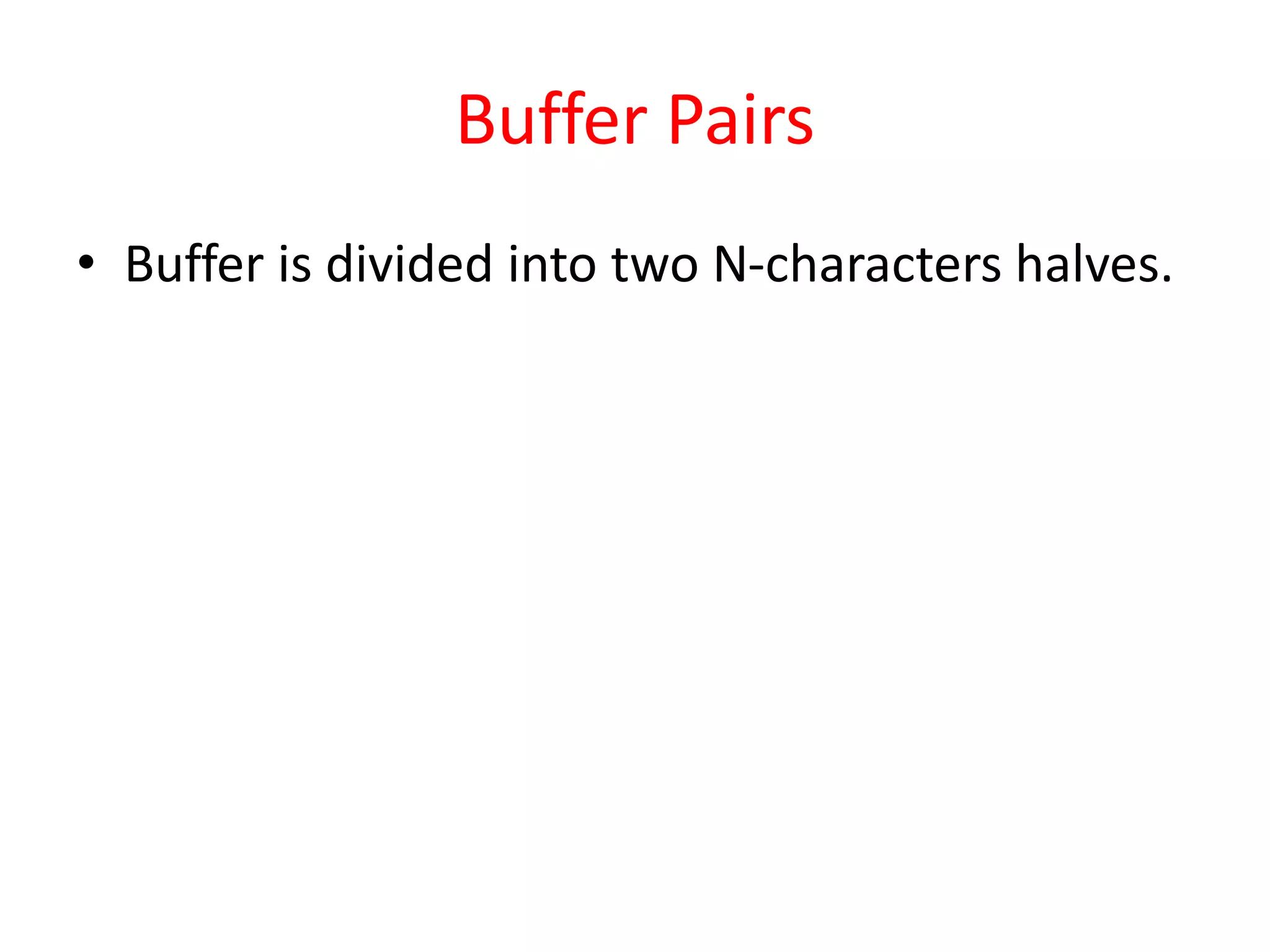

2. Buffer Pairs
• Buffer is divided into two N-characters halves.

3. Buffer Pairs
• Buffer is divided into two N-characters halves.
• N is number of characters eg: 1024 or 4096.

4. Buffer Pairs
• Buffer is divided into two N-characters halves.
• N is number of characters eg: 1024 or 4096.

5. Buffer Pairs
• Buffer is divided into two N-characters halves.
• N is number of characters eg: 1024 or 4096.

6. Buffer Pairs
• Buffer is divided into two N-characters halves.
• N is number of characters eg: 1024 or 4096.

7. Buffer Pairs
• Buffer is divided into two N-characters halves.
• N is number of characters eg: 1024 or 4096.
N

8. Buffer Pairs
• Buffer is divided into two N-characters halves.
• N is number of characters eg: 1024 or 4096.
N N

9. Buffer Pairs
• Buffer is divided into two N-characters halves.
• N is number of characters eg: 1024 or 4096.
N N

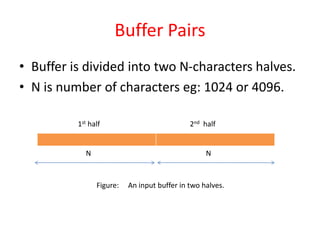

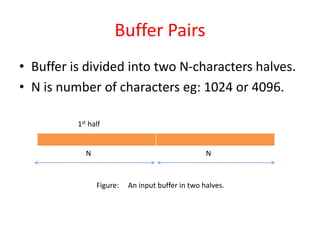

Figure: An input buffer in two halves.

10. Buffer Pairs
• Buffer is divided into two N-characters halves.
• N is number of characters eg: 1024 or 4096.
N N
Figure: An input buffer in two halves.
1st half

11. Buffer Pairs
• Buffer is divided into two N-characters halves.
• N is number of characters eg: 1024 or 4096.
N N
Figure: An input buffer in two halves.
1st half 2nd half

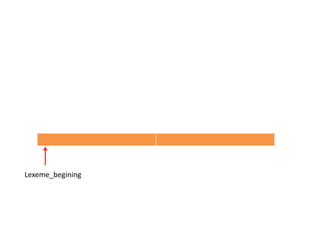

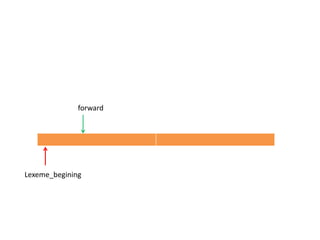

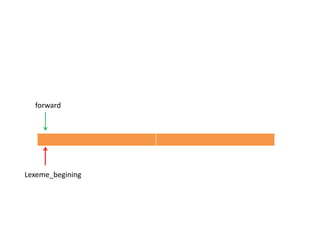

14. Lexeme_begining

15. Lexeme_begining
forward

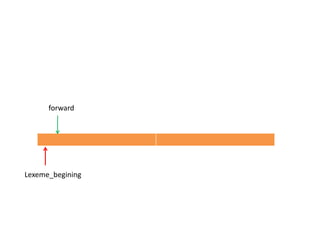

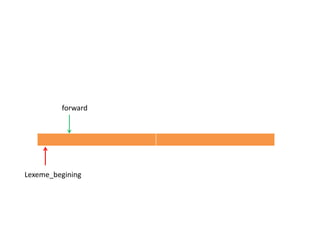

16. Lexeme_begining
forward

17. Lexeme_begining
forward

18. Lexeme_begining
forward

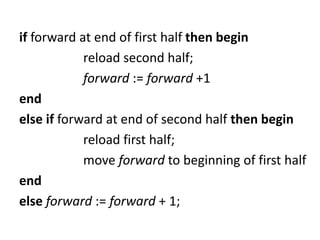

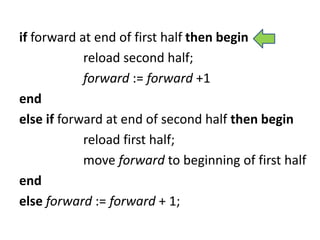

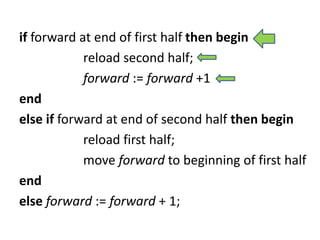

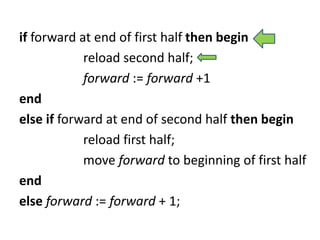

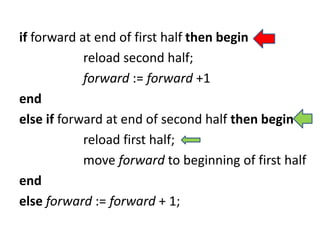

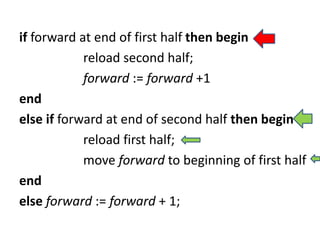

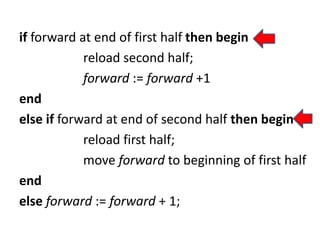

19. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

20. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

21. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

22. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

23. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

24. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

25. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

26. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

27. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

28. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

29. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

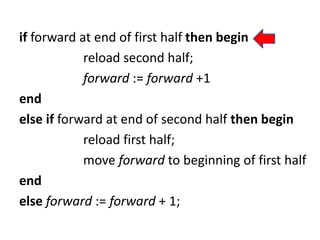

30. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

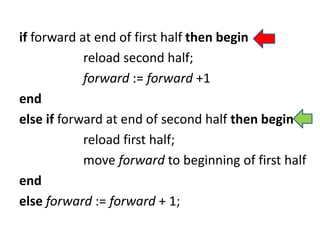

31. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

32. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

33. if forward at end of first half then begin
reload second half;
forward := forward +1
end
else if forward at end of second half then begin
reload first half;
move forward to beginning of first half
end
else forward := forward + 1;

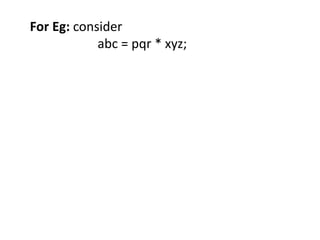

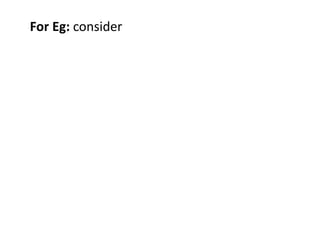

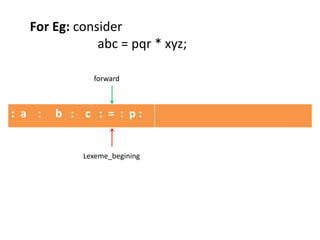

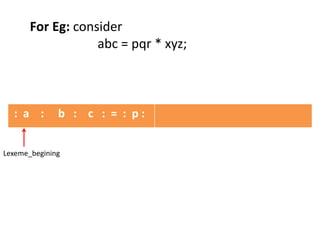

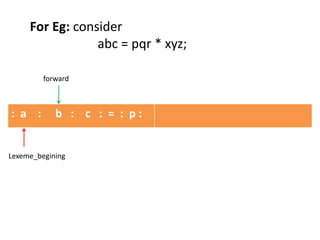

34. For Eg: consider

35. For Eg: consider
abc = pqr * xyz;

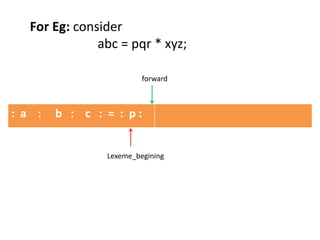

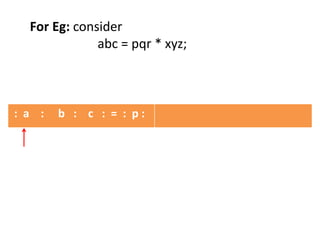

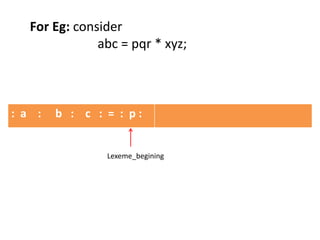

36. : a : b : c : = : p :
For Eg: consider
abc = pqr * xyz;

37. : a : b : c : = : p :
For Eg: consider
abc = pqr * xyz;

38. : a : b : c : = : p :
Lexeme_begining
For Eg: consider
abc = pqr * xyz;

39. : a : b : c : = : p :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;

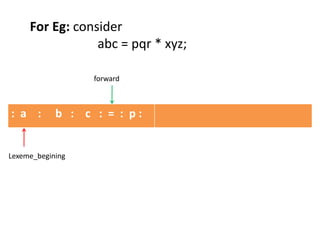

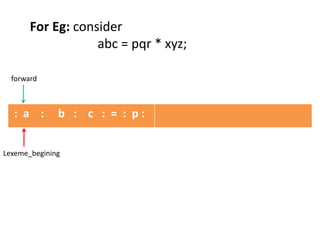

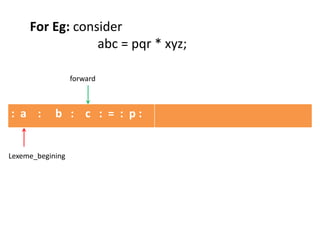

40. : a : b : c : = : p :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;

41. : a : b : c : = : p :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;

42. : a : b : c : = : p :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;

43. : a : b : c : = : p :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;

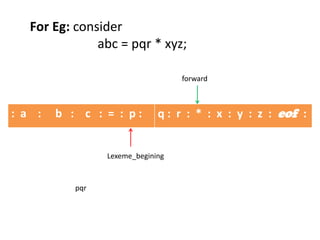

abc

44. : a : b : c : = : p :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;
abc  Identifier

45. : a : b : c : = : p :
For Eg: consider
abc = pqr * xyz;

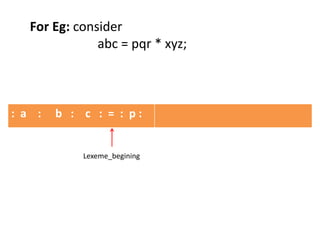

46. : a : b : c : = : p :
Lexeme_begining
For Eg: consider
abc = pqr * xyz;

47. : a : b : c : = : p :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;

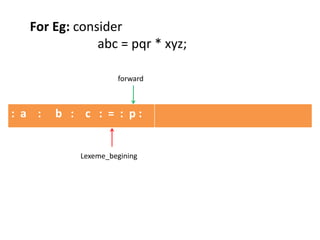

48. : a : b : c : = : p :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;

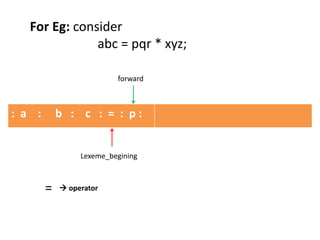

49. : a : b : c : = : p :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;
=

50. : a : b : c : = : p :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;
=  operator

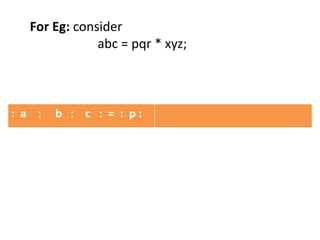

51. : a : b : c : = : p :
For Eg: consider
abc = pqr * xyz;

52. : a : b : c : = : p :
Lexeme_begining
For Eg: consider
abc = pqr * xyz;

53. : a : b : c : = : p :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;

54. : a : b : c : = : p :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;

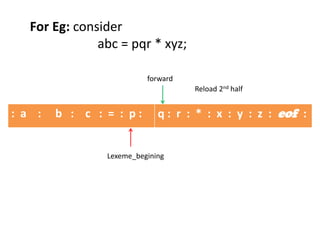

55. : a : b : c : = : p : q : r : * : x : y : z : eof :
Lexeme_begining
For Eg: consider
abc = pqr * xyz;

56. : a : b : c : = : p : q : r : * : x : y : z : eof :
Lexeme_begining
For Eg: consider
abc = pqr * xyz;
Reload 2nd half

57. : a : b : c : = : p : q : r : * : x : y : z : eof :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;
Reload 2nd half

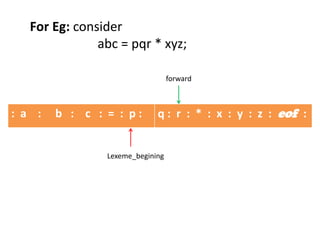

58. : a : b : c : = : p : q : r : * : x : y : z : eof :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;

59. : a : b : c : = : p : q : r : * : x : y : z : eof :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;

60. : a : b : c : = : p : q : r : * : x : y : z : eof :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;
pqr

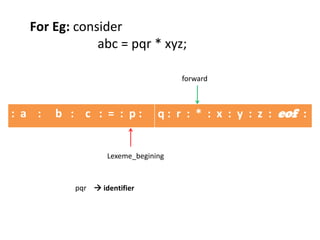

61. : a : b : c : = : p : q : r : * : x : y : z : eof :
Lexeme_begining
forward
For Eg: consider
abc = pqr * xyz;
pqr  identifier

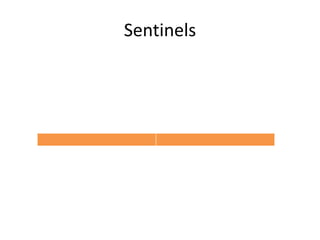

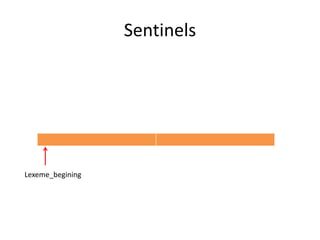

62. Sentinels

63. Sentinels

64. Sentinels
Lexeme_begining

65. Sentinels
Lexeme_begining
forward

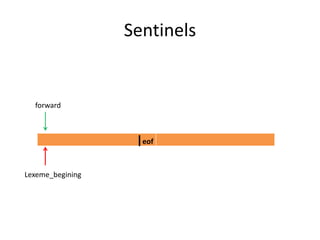

66. Sentinels
Lexeme_begining
forward
|eof

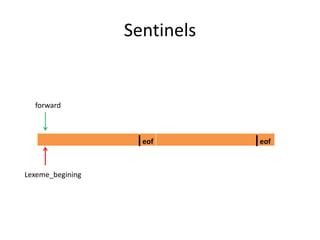

67. Sentinels
Lexeme_begining
forward
|eof |eof

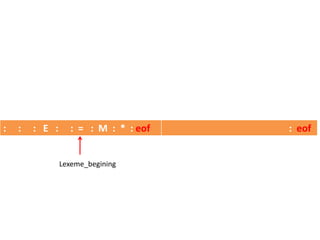

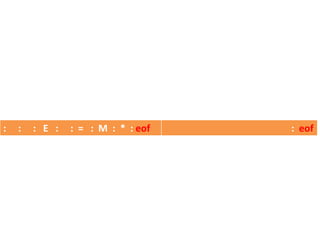

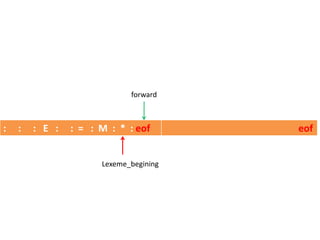

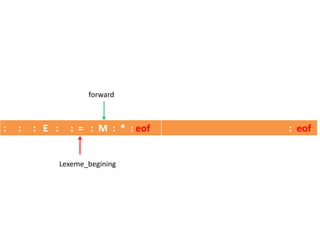

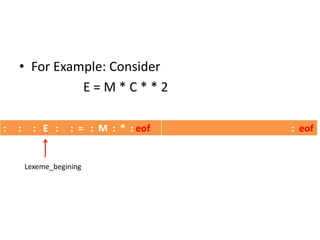

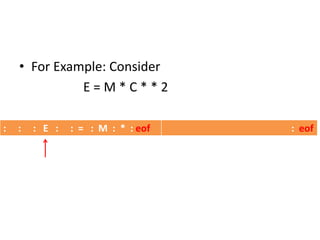

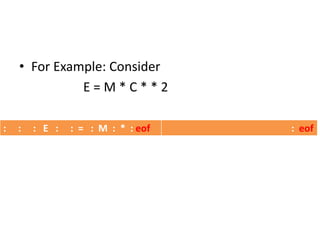

68. • For Example: Consider
E = M * C * * 2

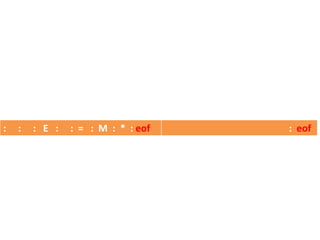

: : : E : : = : M : * : eof : eof

69. • For Example: Consider
E = M * C * * 2
: : : E : : = : M : * : eof : eof

70. • For Example: Consider
E = M * C * * 2
: : : E : : = : M : * : eof : eof
Lexeme_begining

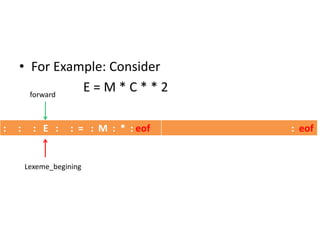

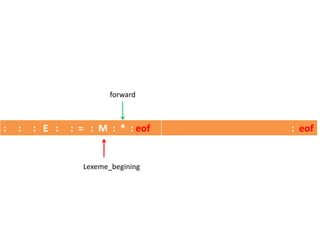

71. • For Example: Consider
E = M * C * * 2
: : : E : : = : M : * : eof : eof
Lexeme_begining
forward

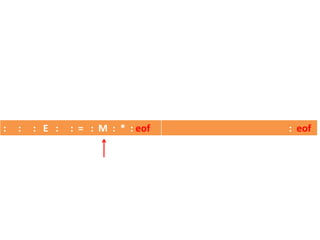

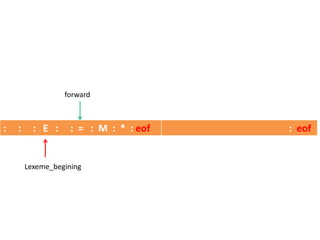

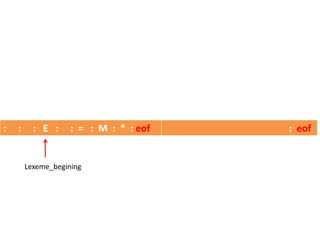

72. : : : E : : = : M : * : eof : eof

73. : : : E : : = : M : * : eof : eof

74. : : : E : : = : M : * : eof : eof
Lexeme_begining

75. : : : E : : = : M : * : eof : eof
Lexeme_begining
forward

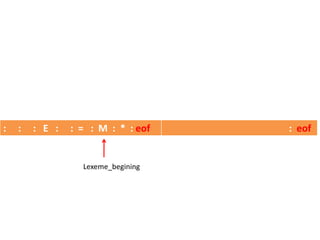

76. : : : E : : = : M : * : eof : eof

77. : : : E : : = : M : * : eof : eof

78. : : : E : : = : M : * : eof : eof
Lexeme_begining

79. : : : E : : = : M : * : eof : eof
Lexeme_begining
forward

80. : : : E : : = : M : * : eof : eof

81. : : : E : : = : M : * : eof : eof

82. : : : E : : = : M : * : eof : eof
Lexeme_begining

83. : : : E : : = : M : * : eof : eof
Lexeme_begining
forward

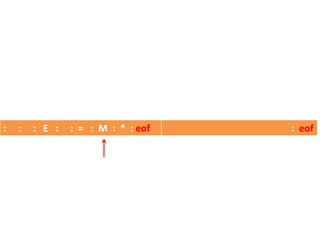

84. : : : E : : = : M : * : eof : eof

85. : : : E : : = : M : * : eof : eof

86. : : : E : : = : M : * : eof : eof
Lexeme_begining

87. : : : E : : = : M : * : eof : eof
Lexeme_begining
forward

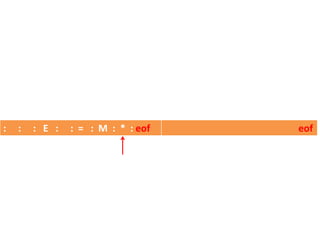

88. : : : E : : = : M : * : eof eof

89. : : : E : : = : M : * : eof eof

90. : : : E : : = : M : * : eof eof
Lexeme_begining

91. : : : E : : = : M : * : eof eof
Lexeme_begining
forward

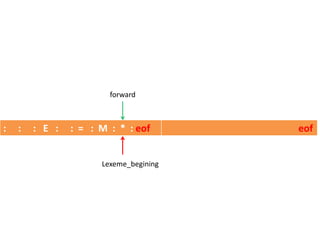

92. : : : E : : = : M : * : eof eof

93. : : : E : : = : M : * : eof eof

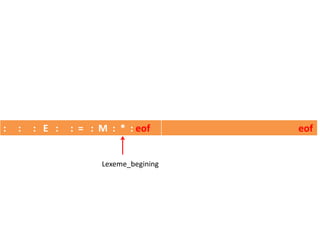

94. : : : E : : = : M : * : eof eof
Lexeme_begining

95. : : : E : : = : M : * : eof eof
Lexeme_begining
forward

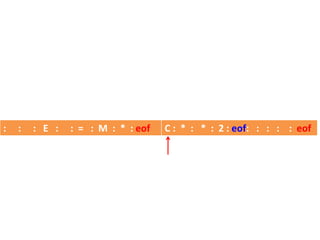

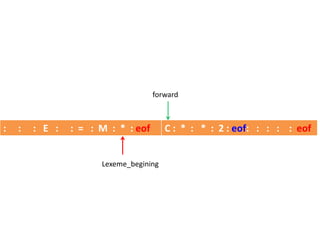

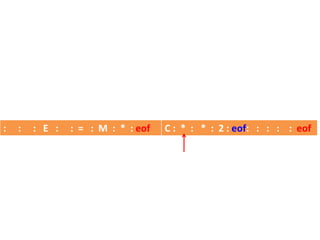

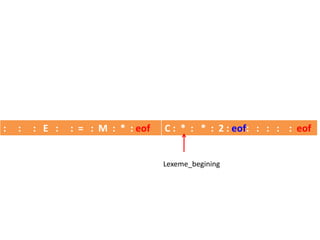

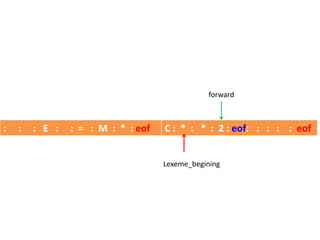

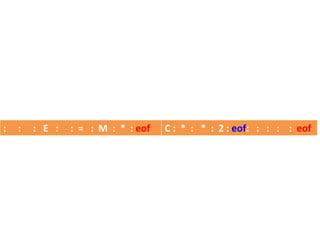

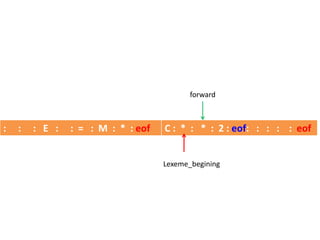

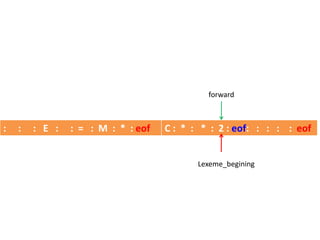

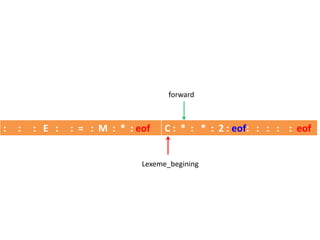

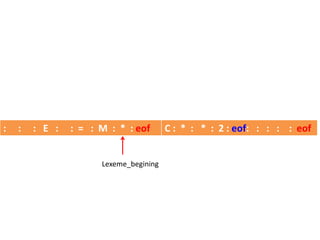

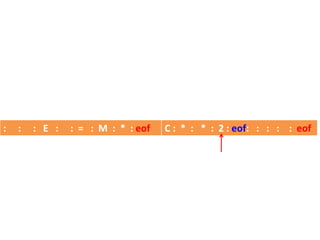

96. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

97. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

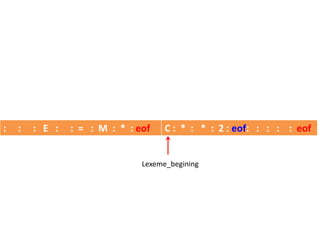

98. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining

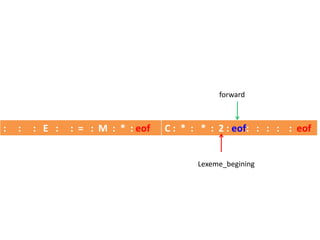

99. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining
forward

100. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

101. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

102. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining

103. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining
forward

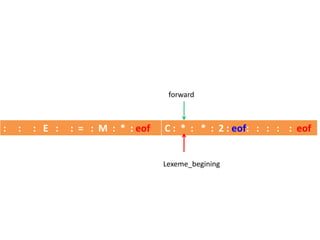

104. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

105. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

106. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining

107. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining
forward

108. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

109. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

110. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining

111. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining
forward

112. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

113. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

114. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining

115. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining
forward

116. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

117. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

118. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining

119. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining
forward

120. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

121. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof

122. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining

123. : : : E : : = : M : * : eof C : * : * : 2 : eof: : : : : eof
Lexeme_begining
forward

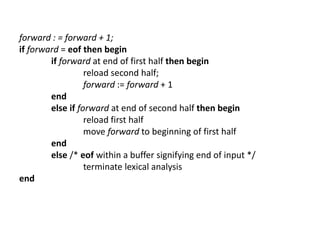

124. forward : = forward + 1;
if forward = eof then begin
if forward at end of first half then begin
reload second half;
forward := forward + 1
end
else if forward at end of second half then begin
reload first half
move forward to beginning of first half
end
else /* eof within a buffer signifying end of input */
terminate lexical analysis
end

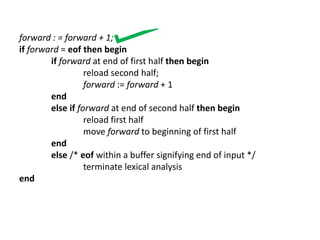

125. forward : = forward + 1;
if forward = eof then begin
if forward at end of first half then begin
reload second half;
forward := forward + 1
end
else if forward at end of second half then begin
reload first half
move forward to beginning of first half
end
else /* eof within a buffer signifying end of input */
terminate lexical analysis
end
