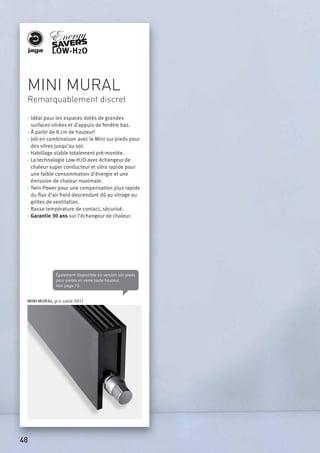

1. MINI MURAL
€ 2018.BELU

2. MINI MURAL
Remarquablement discret
· Idéal pour les espaces dotés de grandes
surfaces vitrées et d’appuis de fenêtre bas.
· À partir de 8 cm de hauteur!
· Joli en combinaison avec le Mini sur pieds pour
des vitres jusqu’au sol.
· Habillage stable totalement pré-montée.
· La technologie Low-H2O avec échangeur de
chaleur super conducteur et ultra rapide pour
une faible consommation d’énergie et une
émission de chaleur maximale.
· Twin Power pour une compensation plus rapide
du flux d’air froid descendant dû au vitrage ou
grilles de ventilation.
· Basse température de contact, sécurisé.
· Garantie 30 ans sur l’échangeur de chaleur.
Également disponible en version sûr pieds
pour parois en verre toute hauteur.
Voir page 72.
MINI MURAL gris sablé (001)
48

3. MINIMURAL
49

4. € BELU - 27/02/18
L
15 15
138 18 23
7.04.5
2.5
5
9.5 12
1313
6.5
min. 12
L
15 15
13 18 23
7.0
2.5
9.5 12
8
6.5
min. 12
6.5
138 18 23
7.04.5
L
9.5 12 15 15
2.5
5
23/28
6.5
min. 12
8>28
60>300
4555
KITS DE RACCORDEMENT
Mini hauteur 013/023/028
Raccordement vers le sol:
utiliser kit 104
Raccordement vers le mur:
Vanne en H Jaga: monotube ou bitube
Tête thermostatique et raccords bicônes Euro-
cone 3/4” inclus
3.05.0
3.5
kit
103 CODE MONOTUBE/BITUBE €
COLO.HBSW.JC.4... 76,00
COLO.HBSW.JW.4... 67,50
indiquer code raccord bicône
Tube métallique de précision 14/1 114
Tube métallique de précision 15/1 115
Tube métallique de précision 16/1 116
Multicouches PER/ALU 16/2 616
Autres raccordements:
Voir chapitre “Kits de raccordement & Vannes”
pour toutes possibilités de raccordement et
données techniques.
DIMENSIONS (en cm)
MINI MURAL
Type 14 Type 19Type 09
HAUTEUR 008 (Raccordement en opposé)
Type 15 Type 20Type 10Type 05
HAUTEUR 013
Type 16 Type 21Type 11Type 06
HAUTEUR 023 / 028
optionkitderac.
LIVRAISON
Radiateur facile à installer par une seule
personne.
Livraison standard:
- échangeur de chaleur Low-H2O, purgeur
1/8” et bouchon de vidange 1/2”
- habillage d’un seul tenant pour
raccordement à gauche ou à droite
- fixations murales dans la couleur de
l’habillage
COULEURS
Peinture écologique avec revêtement en poud-
re anti-rayure et haute résistance UV.
Couleurs standards:
- blanc circulation RAL 9016 (133), laque
soft touch, aspect satin, finement
structurée
- gris sablé (001), laque métallique, fine
texture
Autres couleurs: voir carte de couleurs.
RACCORDEMENT
Raccordement standard:
Hauteur 008: raccordement
en opposé, arrivée à droite
ou à gauche
Autres hauteurs: raccorde-
ment d’un seul côté, à gauche ou à droite.
20 70
Kit de raccordement 25 impossible.
CODE DE COMMANDE
code hauteur longueur type couleur
MINW . 008 060 09 . XXX
remplir code de couleur
Mini hauteur 008
Raccordement vers le sol:
utiliser kit 222 (voir page 145).
Raccordement vers le mur:
utiliser kit 25 (voir page 150) et
1 courbe 90° M24 x M24 (voir page 154).
50 | jaga Low-H2O EnergySavers
Également disponible en version sûr pieds
pour parois en verre toute hauteur.
Voir page 72.

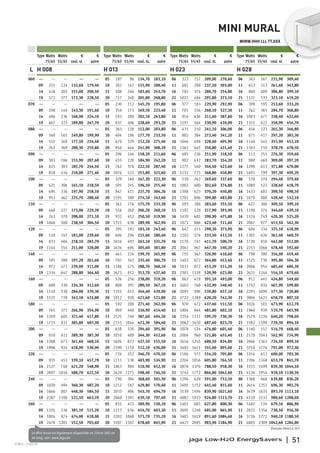

5. € BELU - 27/02/18
MINI MURAL
MINW.HHH LLL TT.XXX
Type Watts Watts € € Type Watts Watts € € Type Watts Watts € € Type Watts Watts € €
75/65 55/45 coul. st. autre 75/65 55/45 coul. st. autre 75/65 55/45 coul. st. autre 75/65 55/45 coul. st. autre
L H 008 H 013 H 023 H 028
060 --- --- --- --- --- 05 197 96 134,70 183,10 06 323 157 209,00 270,60 06 342 167 231,90 309,40
09 255 124 132,60 179,40 10 303 147 155,90 208,40 11 601 288 237,50 303,00 11 653 313 261,60 343,80
14 416 202 155,00 208,50 15 508 246 183,60 243,70 16 785 374 280,70 354,80 16 860 409 306,80 399,10
19 572 277 172,30 228,50 20 717 348 205,80 268,80 21 1021 484 295,80 373,10 21 1127 533 323,10 419,20
070 --- --- --- --- --- 05 230 112 145,70 195,80 06 377 183 229,90 292,90 06 399 195 253,60 333,20
09 298 144 143,30 191,60 10 354 171 169,50 223,40 11 701 336 260,10 327,30 11 762 365 284,70 368,80
14 486 236 168,90 224,10 15 593 288 202,10 263,80 16 916 436 311,60 387,60 16 1003 477 338,40 432,60
19 667 323 189,80 247,70 20 837 406 228,60 293,20 21 1191 564 330,90 410,00 21 1315 622 358,90 456,70
080 --- --- --- --- --- 05 263 128 152,00 203,80 06 431 210 241,10 306,00 06 456 223 265,30 346,80
09 340 165 149,80 199,90 10 404 196 177,70 233,50 11 802 384 272,40 341,20 11 871 417 297,20 383,30
14 555 269 177,50 234,40 15 678 329 212,20 275,40 16 1046 498 328,40 405,90 16 1146 545 355,90 452,10
19 762 369 200,30 259,80 20 956 464 241,90 308,20 21 1361 645 350,80 431,40 21 1503 710 378,70 478,50
090 --- --- --- --- --- 05 296 144 158,20 211,60 06 485 236 251,90 318,50 06 513 251 276,30 359,60
09 383 186 155,90 207,60 10 455 220 184,90 242,20 11 902 432 283,70 354,20 11 980 469 309,00 397,20
14 625 303 185,70 244,10 15 762 370 222,50 287,40 16 1177 560 344,40 423,60 16 1290 613 371,80 470,00
19 858 416 210,00 271,40 20 1076 522 253,80 321,60 21 1531 725 368,80 450,80 21 1691 799 397,30 499,20
100 --- --- --- --- --- 05 329 160 167,30 222,30 06 539 262 269,60 337,60 06 570 278 294,40 379,60
09 425 206 165,10 218,50 10 505 245 196,50 255,40 11 1002 480 302,60 374,80 11 1089 522 328,60 418,70
14 694 336 197,90 258,10 15 847 411 237,70 304,20 16 1308 623 370,20 450,80 16 1433 681 398,50 498,50
19 953 462 225,70 288,40 20 1195 580 274,10 343,60 21 1701 806 399,80 483,80 21 1879 888 428,40 532,10
110 --- --- --- --- --- 05 362 176 175,70 233,30 06 593 288 283,60 355,50 06 627 306 309,50 399,10
09 468 227 173,00 229,20 10 556 269 206,20 268,10 11 1102 528 317,90 393,90 11 1198 574 344,60 439,10
14 763 370 208,00 271,10 15 932 452 250,50 319,90 16 1439 685 390,90 475,80 16 1576 749 420,30 525,20
19 1048 508 238,50 304,50 20 1315 638 289,90 362,90 21 1871 886 423,40 511,60 21 2067 977 453,50 562,30
120 --- --- --- --- --- 05 395 192 183,10 243,40 06 647 315 298,30 373,90 06 684 334 325,10 418,90
09 510 247 181,00 239,60 10 606 294 215,60 280,40 11 1202 576 333,50 413,50 11 1307 626 361,40 460,70
14 833 404 218,10 283,70 15 1016 493 263,10 335,70 16 1570 747 411,70 500,70 16 1720 818 442,00 552,00
19 1144 554 251,00 320,00 20 1434 696 305,60 381,80 21 2041 967 447,30 540,20 21 2255 1066 478,40 592,60
140 --- --- --- --- --- 05 461 224 199,70 265,90 06 755 367 326,90 410,60 06 798 390 356,00 459,40
09 595 288 197,20 261,60 10 707 342 235,40 306,70 11 1403 672 364,80 453,40 11 1525 730 395,00 504,30
14 972 471 239,00 311,00 15 1186 575 288,70 368,10 16 1831 872 453,20 551,20 16 2006 954 485,60 606,30
19 1334 647 288,80 364,40 20 1673 812 353,70 437,40 21 2381 1128 520,90 623,00 21 2631 1244 554,10 679,60
160 --- --- --- --- --- 05 526 256 238,00 319,20 06 862 419 391,10 493,00 06 912 445 424,80 549,60
09 680 330 234,30 312,60 10 808 391 280,50 367,10 11 1603 768 432,90 540,40 11 1742 834 467,90 599,80
14 1110 538 284,00 370,30 15 1355 657 344,40 439,90 16 2093 996 539,80 657,10 16 2293 1090 577,30 720,80
19 1525 739 343,10 433,80 20 1912 928 421,60 521,80 21 2722 1289 620,20 742,30 21 3006 1421 658,70 807,50
180 --- --- --- --- --- 05 592 288 271,40 362,90 06 970 472 437,40 551,50 06 1026 501 473,90 612,70
09 765 371 266,90 354,90 10 909 440 316,90 414,40 11 1804 864 481,80 602,10 11 1960 939 519,70 665,90
14 1249 605 321,40 417,80 15 1525 740 387,60 494,20 16 2354 1121 599,70 730,30 16 2579 1226 640,20 798,60
19 1715 831 385,80 487,30 20 2151 1044 472,30 584,40 21 3062 1450 687,60 823,70 21 3382 1599 729,30 894,10
200 --- --- --- --- --- 05 658 320 294,40 395,90 06 1078 524 474,80 601,40 06 1140 557 514,70 668,40
09 850 412 289,30 387,30 10 1010 489 344,30 452,60 11 2004 960 521,80 655,40 11 2178 1043 562,90 724,90
14 1388 673 361,60 468,10 15 1694 822 437,50 555,50 16 2616 1245 680,50 824,80 16 2866 1363 724,50 899,10
19 1906 924 418,90 530,90 20 2390 1159 512,10 636,00 21 3402 1611 745,60 895,60 21 3758 1776 791,00 972,30
220 --- --- --- --- --- 05 724 352 346,70 470,50 06 1186 577 554,20 705,80 06 1254 612 600,00 783,30
09 935 453 339,10 457,70 10 1111 538 403,90 534,90 11 2204 1056 605,80 764,50 11 2396 1148 653,70 845,70
14 1527 740 421,20 548,90 15 1863 904 510,90 652,30 16 2878 1370 788,50 958,30 16 3153 1499 839,30 1044,10
19 2097 1016 488,70 622,50 20 2629 1275 598,40 746,50 21 3742 1772 866,00 1042,60 21 4134 1954 918,10 1130,50
240 --- --- --- --- --- 05 790 384 368,60 501,30 06 1294 629 591,00 753,50 06 1368 668 639,80 836,20
09 1020 494 360,30 487,20 10 1212 587 429,80 570,40 11 2405 1152 645,40 815,60 11 2614 1252 696,30 901,70
14 1666 807 448,30 584,50 15 2033 986 543,70 694,70 16 3139 1494 839,90 1021,60 16 3439 1635 893,70 1113,10
19 2287 1108 521,10 663,70 20 2868 1391 639,10 797,40 21 4082 1933 924,80 1113,70 21 4510 2132 980,60 1208,60
260 --- --- --- --- --- 05 855 415 389,90 530,10 06 1401 681 627,80 800,30 06 1482 724 679,10 886,90
09 1105 536 381,10 515,20 10 1313 636 454,70 603,30 11 2605 1248 685,00 865,90 11 2831 1356 738,50 956,30
14 1804 874 474,00 618,00 15 2202 1068 575,70 735,10 16 3401 1619 891,60 1084,60 16 3726 1772 948,10 1180,50
19 2478 1201 552,50 703,60 20 3107 1507 678,60 845,90 21 4423 2095 983,90 1184,90 21 4885 2309 1042,60 1284,00
Le Mini mural est également disponible en 208 et 300 cm
de long, voir: www.jaga.be
Émission EN442 à 20°C
jaga Low-H2O EnergySavers | 51
€ €
