Électricité - Spots LED
Le document présente une gamme de projecteurs et de spots LED aux caractéristiques variées, incluant des options dimmables et des finitions étanches adaptées à différents environnements. Les produits offrent des équivalences en lumens à des lampes halogènes traditionnelles, et incluent des informations techniques sur les dimensions, les couleurs de lumière, et la durabilité. Une garantie de 3 ans est également mentionnée, ainsi que la compatibilité avec divers gradateurs.
Électricité - Spots LED
- 1. Idéal en remplacementd’une source halogène. Equivalent à une lampe 50 W halogène dichroïque standard. Module Led adapté aux collerettes IP20 ou IP65 de la gamme MB PREMIUM. Pour tout autre collerette, il est recommandé de faire un essai. Livré avec driver 38° 525lm 20 6 50W equivalent dimmable 50000 heures dichro UGR >19 tension puissance angle t° couleur K flux sortant IRC UGR durée de vie dimmable 230VaC 6W 38° 3000K 500lm >80 <19 50 000 hrs oui 230VaC 6W 38° 4000K 525lm >80 <19 50 000 hrs oui 1265646 code : 1265648 code : 1265649 code : 1265650 code : 1265651 code article : 1265647 Optique anti-éblouissement pour un confort optimum Livré avec driver à connectique rapide garantie 3 ans LED 60mm 90 mm Compatibilité des gradateurs TRIAC déjà testés, pour tout autre contrôleur, faire un essai : Schneider : Gamme Odace référence S530-515 Legrand : Gamme Mosaïc, Eco-variateur référence 048870 Gamme Niloé, Variateur référence 048871 Gamme Neptune, Variateur référence 091306 525lmModule Source LED MR16 6 W Dimmable Idéal pour montage sur collerette : ronde IP20 ronde IP65carrée IP20 carrée IP65 50 mm 55mm h : 60 mm minimum clic!! Livré avec driver. Longueur de câble entre le driver et le luminaire : 40 cm code : 1265646 code : 1265647 + + +

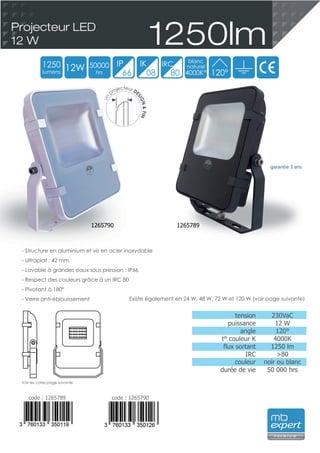

- 2. un projecteur DE SIGN&FIN tension puissance angle t° couleurK flux sortant IRC couleur durée de vie 230VaC 12 W 120° 4000K 1250 lm >80 noir ou blanc 50 000 hrs 12657891265790 garantie 3 ans - Structure en aluminium et vis en acier inoxydable - Ultraplat : 42 mm - Lavable à grandes eaux sous pression : IP66 - Respect des couleurs grâce à un IRC 80 - Pivotant à 180° - Verre anti-éblouissement Existe également en 24 W, 48 W, 72 W et 120 W (voir page suivante) 1250lmProjecteur LED 12 W code : 1265789 code : 1265790 1250 lumens 12W 50000 hrs blanc naturel 4000K° IP IK 66 08 IRC 80 120° P R E M I U M Voir les cotes page suivante

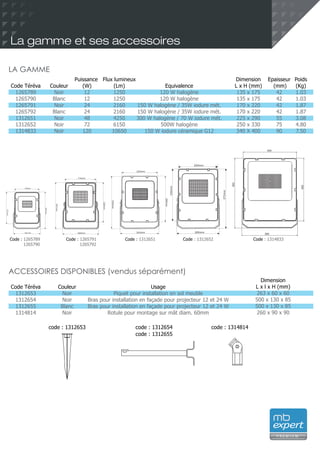

- 3. La gamme etses accessoires P R E M I U M Code Téréva 1265789 1265790 1265791 1265792 1312651 1312652 1314833 Code : 1265789 1265790 Code : 1265791 1265792 Code : 1312652Code : 1312651 Code : 1314833 Couleur Noir Blanc Noir Blanc Noir Noir Noir Puissance (W) 12 12 24 24 48 72 120 Flux lumineux (Lm) 1250 1250 2160 2160 4250 6150 10650 Equivalence 120 W halogène 120 W halogène 150 W halogène / 35W iodure mét. 150 W halogène / 35W iodure mét. 300 W halogène / 70 W iodure mét. 500W halogène 150 W iodure céramique G12 Dimension L x H (mm) 135 x 175 135 x 175 170 x 220 170 x 220 225 x 290 250 x 330 340 X 400 Epaisseur (mm) 42 42 42 42 55 75 90 Poids (Kg) 1.03 1.03 1.87 1.87 3.08 4.80 7.50 Code Téréva 1312653 1312654 1312655 1314814 code : 1312653 code : 1312654 code : 1312655 code : 1314814 Couleur Noir Noir Blanc Noir Usage Piquet pour installation en sol meuble Bras pour installation en façade pour projecteur 12 et 24 W Bras pour installation en façade pour projecteur 12 et 24 W Rotule pour montage sur mât diam. 60mm Dimension L x l x H (mm) 263 x 60 x 60 500 x 130 x 85 500 x 130 x 85 260 x 90 x 90 ACCESSOIRES DISPONIBLES (vendus séparément) LA GAMME

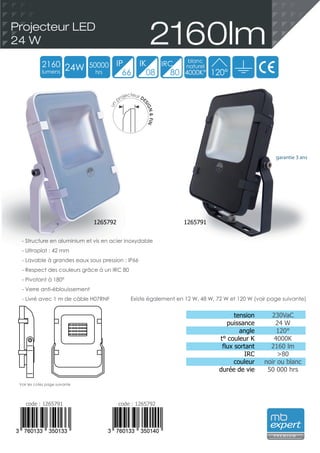

- 4. tension puissance angle t° couleur K fluxsortant IRC couleur durée de vie 230VaC 24 W 120° 4000K 2160 lm >80 noir ou blanc 50 000 hrs garantie 3 ans - Structure en aluminium et vis en acier inoxydable - Ultraplat : 42 mm - Lavable à grandes eaux sous pression : IP66 - Respect des couleurs grâce à un IRC 80 - Pivotant à 180° - Verre anti-éblouissement - Livré avec 1 m de câble H07RNF 2160lmProjecteur LED 24 W code : 1265791 code : 1265792 2160 lumens 24W 50000 hrs blanc naturel 4000K° IP IK 66 08 IRC 80 120° P R E M I U M Voir les cotes page suivante Existe également en 12 W, 48 W, 72 W et 120 W (voir page suivante) un projecteur DE SIGN&FIN 1265792 1265791
- 5. La gamme etses accessoires P R E M I U M Code Téréva 1265789 1265790 1265791 1265792 1312651 1312652 1314833 Code : 1265789 1265790 Code : 1265791 1265792 Code : 1312652Code : 1312651 Code : 1314833 Couleur Noir Blanc Noir Blanc Noir Noir Noir Puissance (W) 12 12 24 24 48 72 120 Flux lumineux (Lm) 1250 1250 2160 2160 4250 6150 10650 Equivalence 120 W halogène 120 W halogène 150 W halogène / 35W iodure mét. 150 W halogène / 35W iodure mét. 300 W halogène / 70 W iodure mét. 500W halogène 150 W iodure céramique G12 Dimension L x H (mm) 135 x 175 135 x 175 170 x 220 170 x 220 225 x 290 250 x 330 340 X 400 Epaisseur (mm) 42 42 42 42 55 75 90 Poids (Kg) 1.03 1.03 1.87 1.87 3.08 4.80 7.50 Code Téréva 1312653 1312654 1312655 1314814 code : 1312653 code : 1312654 code : 1312655 code : 1314814 Couleur Noir Noir Blanc Noir Usage Piquet pour installation en sol meuble Bras pour installation en façade pour projecteur 12 et 24 W Bras pour installation en façade pour projecteur 12 et 24 W Rotule pour montage sur mât diam. 60mm Dimension L x l x H (mm) 263 x 60 x 60 500 x 130 x 85 500 x 130 x 85 260 x 90 x 90 ACCESSOIRES DISPONIBLES (vendus séparément) LA GAMME
- 6. Spot LED encastréétanche en façade pour projet BBC ou zones humides en intérieur. Une puissance de 6 W équivalente à une lampe 50 W halogène dichroïque standard. Livré avec driver et collerette fixe blanche. 56mm 60mm minimum clic!! Installez une fois la peinture terminée ! Livré avec driver longueur de câble entre le driver et le luminaire : 40 cm tension puissance angle t° couleur K flux sortant IRC UGR durée de vie dimmable 230VaC 6W 60° 3000K 500lm >80 <19 50 000 hrs oui 230VaC 6W 60° 4000K 525lm >80 <19 50 000 hrs oui 12656451265644 Optique anti-éblouissement pour un confort optimum Collerette de très grande qualité led 60mm 90 mm Compatibilité des gradateurs TRIAC déjà testés, pour tout autre contrôleur, faire un essai : Schneider : Gamme Odace référence S530-515 Legrand : Gamme Mosaïc, Eco-variateur référence 048870 Gamme Niloé, Variateur référence 048871 Gamme Neptune, Variateur référence 091306 Spot LED 6 W Dimmable 525lm IP65 BBC READY UGR >19 525lm 65 6 50W equivalent dimmable 50000 heures dichro 60° salle d’eau70-80mm code : 1265644 code : 1265645 code article : Livré avec driver à connectique rapide garantie 3 ans + + + +

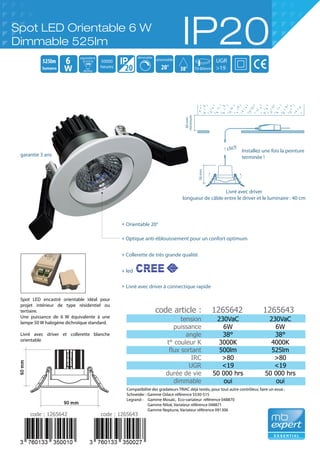

- 7. Spot LED encastréorientable idéal pour projet intérieur de type résidentiel ou tertiaire. Une puissance de 6 W équivalente à une lampe 50 W halogène dichroïque standard. Livré avec driver et collerette blanche orientable 56mm 60mm minimum clic!! Installez une fois la peinture terminée ! Livré avec driver longueur de câble entre le driver et le luminaire : 40 cm 38° 525lm 20 6 20° orientable 50W equivalent dimmable 50000 heures dichro 70-80mm UGR >19 tension puissance angle t° couleur K flux sortant IRC UGR durée de vie dimmable 230VaC 6W 38° 3000K 500lm >80 <19 50 000 hrs oui 230VaC 6W 38° 4000K 525lm >80 <19 50 000 hrs oui 1265642 1265643 Orientable 20° 60mm 90 mm Compatibilité des gradateurs TRIAC déjà testés, pour tout autre contrôleur, faire un essai : Schneider : Gamme Odace référence S530-515 Legrand : Gamme Mosaïc, Eco-variateur référence 048870 Gamme Niloé, Variateur référence 048871 Gamme Neptune, Variateur référence 091306 Spot LED Orientable 6 W Dimmable 525lm IP20 lumens code : 1265642 code : 1265643 Optique anti-éblouissement pour un confort optimum Collerette de très grande qualité led code article : Livré avec driver à connectique rapide garantie 3 ans + + + + +

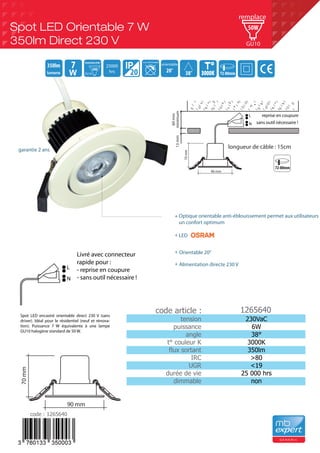

- 8. Spot LED encastréorientable direct 230 V (sans driver). Idéal pour le résidentiel (neuf et rénova- tion). Puissance 7 W équivalente à une lampe GU10 halogène standard de 50 W. tension puissance angle t° couleur K flux sortant IRC UGR durée de vie dimmable 230VaC 6W 38° 3000K 350lm >80 <19 25 000 hrs non 1265640 Optique orientable anti-éblouissement permet aux utilisateurs un confort optimum LED Spot LED Orientable 7 W 350lm Direct 230 V G E N E R I C 38° 350lm 3000K3000K20 7 20° orientable non dimmable 25000 hrs 50W GU10 72-80mm 50W GU10 remplace 72-80mm 70mm 90 mm 60mm 13mmminimum longueur de câble : 15cm 70mm 90 mm N L reprise en coupure sans outil nécessaire ! N L Orientable 20° garantie 2 ans + Alimentation directe 230 V+ + + code article : code : 1265640 Livré avec connecteur rapide pour : - reprise en coupure - sans outil nécessaire !
