Le document présente un système pédagogique autonome pour l'enseignement de la maintenance des systèmes mécaniques automatisés au lycée professionnel régional Claude Chappe à Arnage. Il décrit des valises destinées à la fois aux professeurs et aux élèves, contenant des outils pour le diagnostic, le démontage et la remontée des réducteurs mécaniques. De plus, il couvre des méthodes de maintenance préventive et corrective, avec des niveaux de maintenance allant de la vérification visuelle à la réparation de composants.

1. Matériels didactiques du Lycée Professionnel Régional Claude CHAPPE d’ARNAGE (72) Gilles CHAMPLON Gilles ROUILLON

2. MAINELEC et les MATERIELS ASSOCIEES présentent

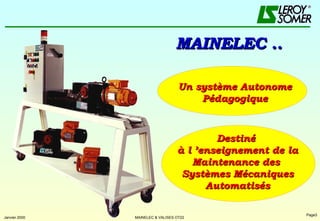

3. MAINELEC .. Un système Autonome Pédagogique Destiné à l ’enseignement de la Maintenance des Systèmes Mécaniques Automatisés

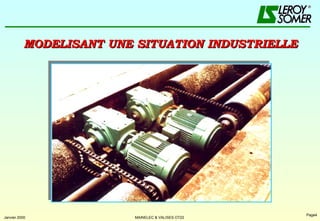

4. MODELISANT UNE SITUATION INDUSTRIELLE

5. La valise professeur OT 22 P Réducteur industriel didactisé ORTHOBLOC 2000 Valise à l’usage du professeur pour l’enseignement : - de la technologie de construction - du diagnostic mécanique - de l’interchangeabilité de composants standardisés

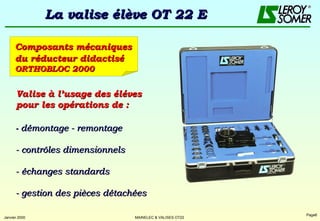

6. La valise élève OT 22 E Composants mécaniques du réducteur didactisé ORTHOBLOC 2000 - démontage - remontage - contrôles dimensionnels - échanges standards - gestion des pièces détachées Valise à l’usage des éléves pour les opérations de :

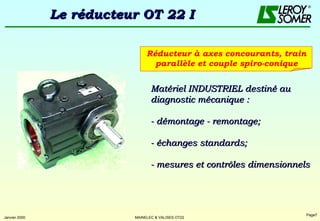

7. Le réducteur OT 22 I Réducteur à axes concourants, train parallèle et couple spiro-conique Matériel INDUSTRIEL destiné au diagnostic mécanique : - démontage - remontage; - échanges standards; - mesures et contrôles dimensionnels

8. Réducteur à axes concourants, train parallèle et couple spiro-conique

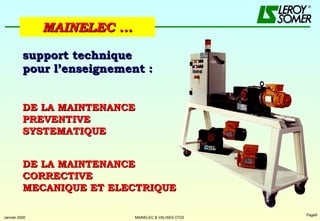

9. support technique pour l’enseignement : DE LA MAINTENANCE PREVENTIVE SYSTEMATIQUE DE LA MAINTENANCE CORRECTIVE MECANIQUE ET ELECTRIQUE MAINELEC ...

10. MAINELEC … ET LA MAINTENANCE PREVENTIVE SYSTEMATIQUE

11. Mise en œuvre de la maintenance à partir des documents de guidance et des gammes opératoires du dossier de maintenance préventive Découpage par niveau T.P.M. Totale Productive Maintenance

12. PREMIER NIVEAU

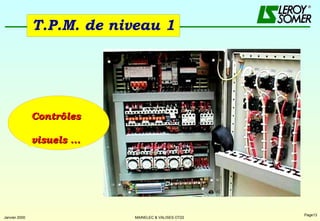

13. T.P.M. de niveau 1 Contrôles visuels ...

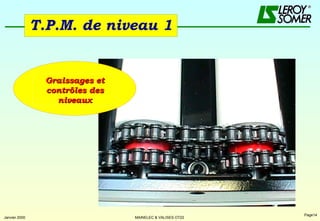

14. T.P.M. de niveau 1 Graissages et contrôles des niveaux

15. DEUXIEME NIVEAU

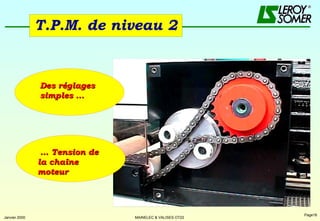

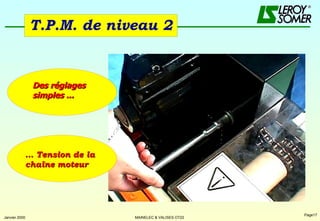

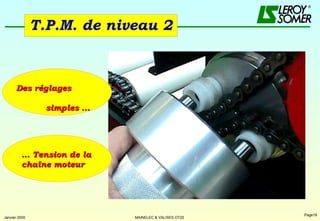

16. T.P.M. de niveau 2 Des réglages simples ... … Tension de la chaîne moteur

17. T.P.M. de niveau 2 … Tension de la chaîne moteur Des réglages simples ...

18. T.P.M. de niveau 2 … Tension de la chaîne moteur Des réglages simples ...

19. TROISIEME NIVEAU

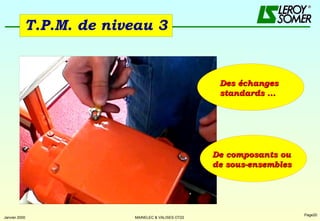

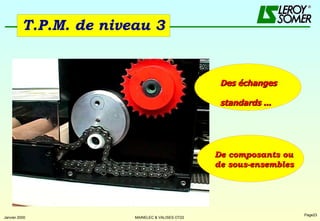

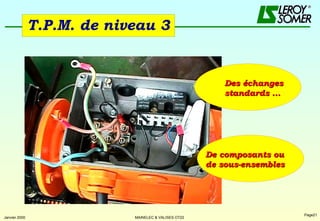

20. T.P.M. de niveau 3 De composants ou de sous-ensembles Des échanges standards ...

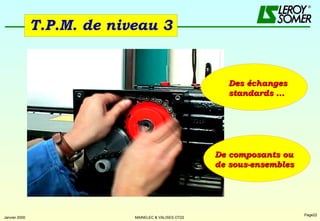

21. T.P.M. de niveau 3 Des échanges standards ... De composants ou de sous-ensembles

22. T.P.M. de niveau 3 Des échanges standards ... De composants ou de sous-ensembles

23. T.P.M. de niveau 3 Des échanges standards ... De composants ou de sous-ensembles

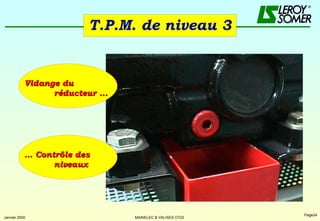

24. T.P.M. de niveau 3 Vidange du réducteur ... … Contrôle des niveaux

25. MAINELEC … ET LA MAINTENANCE CORRECTIVE

26. Le dépannage mécanique

27. Dépannage mécanique Réparation sur la transmission de puissance

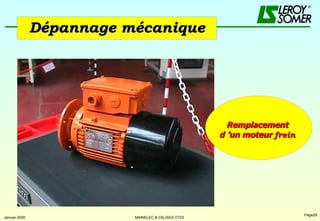

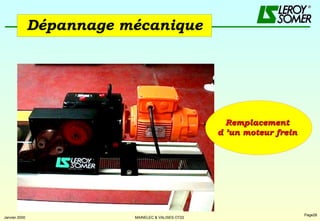

28. Dépannage mécanique Remplacement d ’un moteur frein

29. Dépannage mécanique Remplacement d ’un moteur frein

30. Le dépannage électrique

31. Y a t ’il un risque ?

32. Le dépannage électrique

33. Dépannage électrique La CONSIGNATION de l ’équipement

34. Dépannage électrique Tests sous tension … de commande 24V

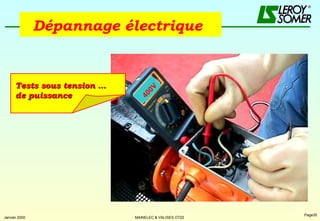

35. Dépannage électrique Tests sous tension … de puissance 400V

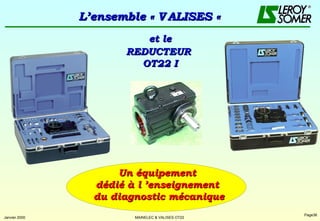

36. L’ensemble « V ALISES « Un équipement dédié à l ’enseignement du diagnostic mécanique et le REDUCTEUR OT22 I

37. La réparation mécanique

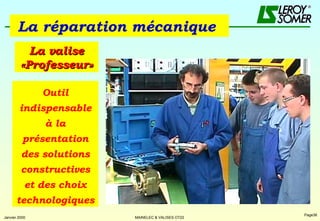

38. La réparation mécanique La valise «Professeur» Outil indispensable à la présentation des solutions constructives et des choix technologiques

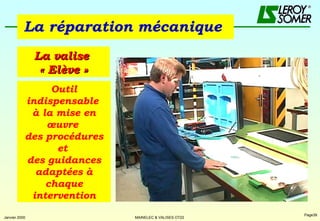

39. La réparation mécanique La valise « Elève » Outil indispensable à la mise en œuvre des procédures et des guidances adaptées à chaque intervention

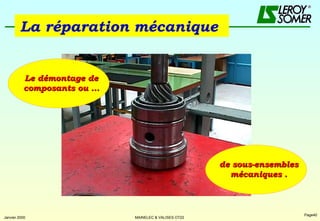

40. La réparation mécanique Le démontage de composants ou ... de sous-ensembles mécaniques .

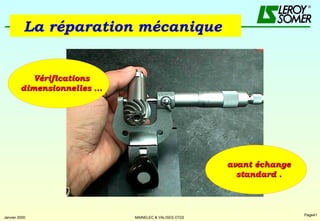

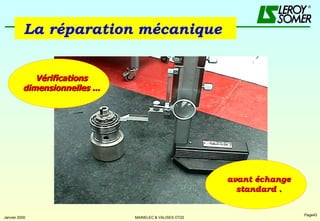

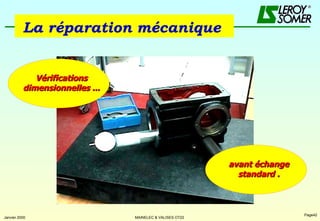

41. La réparation mécanique Vérifications dimensionnelles ... avant échange standard .

42. La réparation mécanique Vérifications dimensionnelles ... avant échange standard .

43. La réparation mécanique Vérifications dimensionnelles ... avant échange standard .

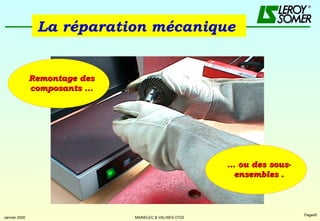

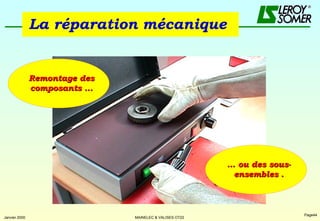

44. La réparation mécanique Remontage des composants ... … ou des sous- ensembles .

45. La réparation mécanique Remontage des composants ... … ou des sous- ensembles .

46. La réparation mécanique Remontage des composants ... … ou des sous- ensembles .

47. La réparation mécanique … en respectant le cahier des charges Réglages des éléments en mouvement ...
