Microsoft Workflow Foundation - Cours 2

Workflow Foundation 4.5 avec Visual Studio 2012
Module 2 : Création et Réutilisation d’Activités
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 1

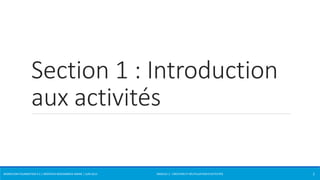

Section 1 : Introduction
aux activités
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 MODULE 2 - CRÉATION ET RÉUTILISATION D’ACTIVITÉS
2

MODULE 2 - CRÉATION ET RÉUTILISATION D’ACTIVITÉS
SECTION 1 : INTRODUCTION AUX ACTIVITÉS

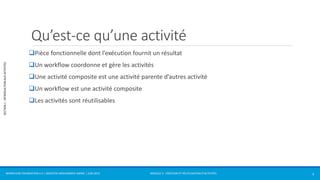

Qu’est-ce qu’une activité
Pièce fonctionnelle dont l’exécution fournit un résultat
Un workflow coordonne et gère les activités
Une activité composite est une activité parente d’autres activité
Un workflow est une activité composite
Les activités sont réutilisables

Activités
définies par
l’utilisateur

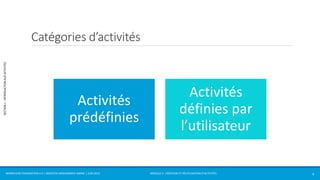

Catégories d’activités
Activités
prédéfinies

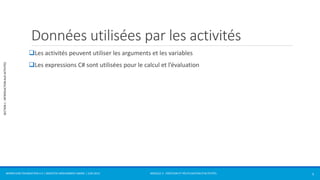

Données utilisées par les activités
Les activités peuvent utiliser les arguments et les variables
Les expressions C# sont utilisées pour le calcul et l’évaluation

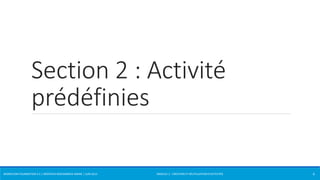

Section 2 : Activité
prédéfinies
6

SECTION 2: ACTIVITÉS PRÉDÉFINIES

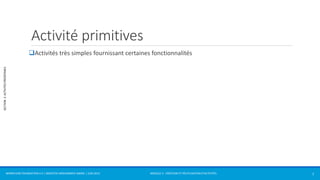

Activité primitives
Activités très simples fournissant certaines fonctionnalités

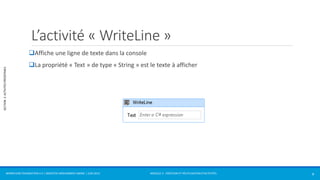

L’activité «WriteLine »
Affiche une ligne de texte dans la console
La propriété « Text » de type « String » est le texte à afficher

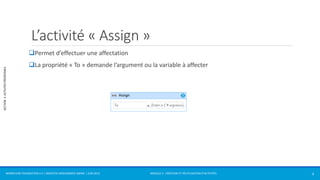

L’activité « Assign »
Permet d’effectuer une affectation
La propriété « To » demande l’argument ou la variable à affecter

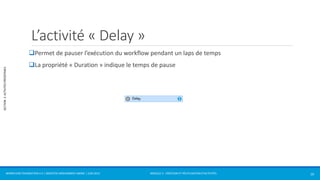

L’activité « Delay »
Permet de pauser l’exécution du workflow pendant un laps de temps
La propriété « Duration » indique le temps de pause

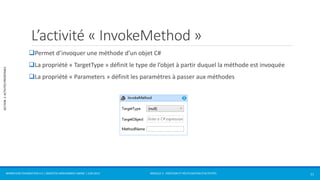

L’activité « InvokeMethod »
Permet d’invoquer une méthode d’un objet C#
La propriété « TargetType » définit le type de l’objet à partir duquel la méthode est invoquée
La propriété « Parameters » définit les paramètres à passer aux méthodes

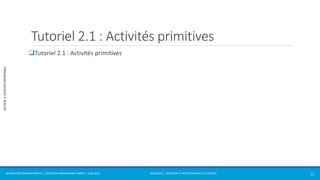

Tutoriel 2.1 : Activités primitives
Tutoriel 2.1 : Activités primitives

Les activités de contrôle de flux
Contrôlent le déroulement et l’exécution du workflow
Selon les contraintes, et le contexte, ces activités rendent le workflow avec plusieurs déviations
possibles

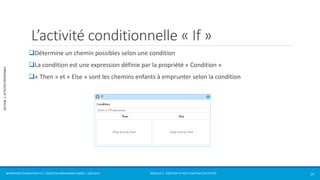

L’activité conditionnelle « If »
Détermine un chemin possibles selon une condition
La condition est une expression définie par la propriété « Condition »
« Then » et « Else » sont les chemins enfants à emprunter selon la condition

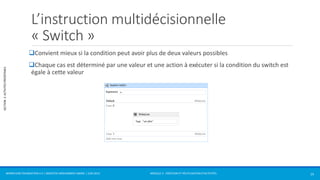

L’instruction multidécisionnelle
« Switch »
Convient mieux si la condition peut avoir plus de deux valeurs possibles
Chaque cas est déterminé par une valeur et une action à exécuter si la condition du switch est
égale à cette valeur

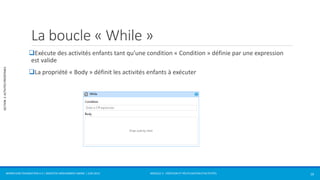

La boucle «While »
Exécute des activités enfants tant qu’une condition « Condition » définie par une expression
est valide
La propriété « Body » définit les activités enfants à exécuter

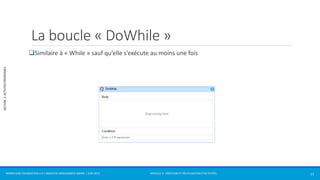

La boucle « DoWhile »
Similaire à « While » sauf qu’elle s’exécute au moins une fois

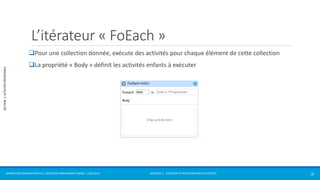

L’itérateur « FoEach »
Pour une collection donnée, exécute des activités pour chaque élément de cette collection
La propriété « Body » définit les activités enfants à exécuter

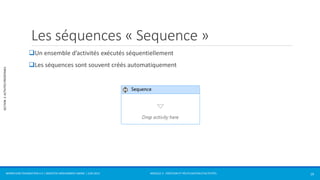

Les séquences « Sequence »
Un ensemble d’activités exécutés séquentiellement
Les séquences sont souvent créés automatiquement

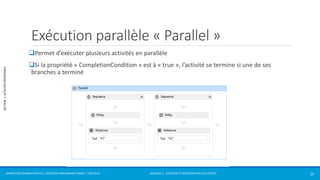

Exécution parallèle « Parallel »
Permet d’exécuter plusieurs activités en parallèle
Si la propriété « CompletionCondition » est à « true », l’activité se termine si une de ses
branches a terminé

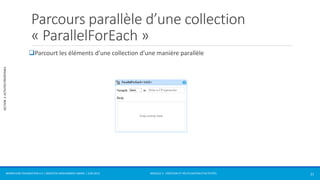

Parcours parallèle d’une collection
« ParallelForEach »
Parcourt les éléments d’une collection d’une manière parallèle

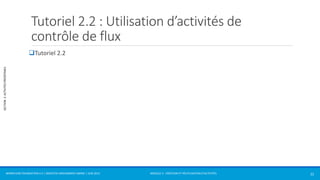

Tutoriel 2.2 : Utilisation d’activités de
contrôle de flux
Tutoriel 2.2

Gestion des collections
Des activités qui gèrent et manipulent des collections

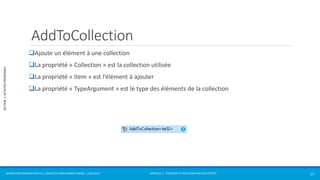

AddToCollection
Ajoute un élément à une collection
La propriété « Collection » est la collection utilisée
La propriété « Item » est l’élément à ajouter
La propriété « TypeArgument » est le type des éléments de la collection

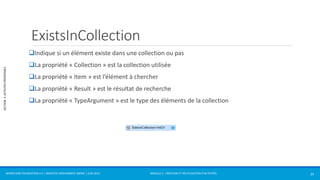

ExistsInCollection
Indique si un élément existe dans une collection ou pas
La propriété « Item » est l’élément à chercher
La propriété « Result » est le résultat de recherche

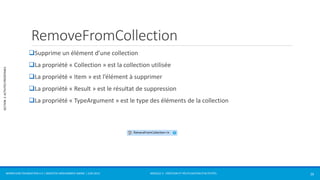

RemoveFromCollection
Supprime un élément d’une collection
La propriété « Item » est l’élément à supprimer
La propriété « Result » est le résultat de suppression

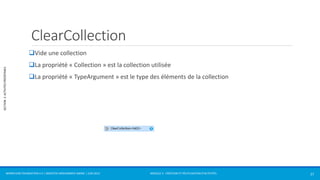

ClearCollection
Vide une collection

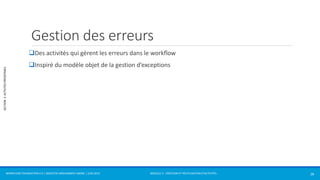

Gestion des erreurs
Des activités qui gèrent les erreurs dans le workflow
Inspiré du modèle objet de la gestion d’exceptions

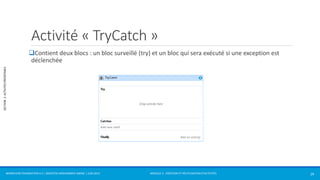

Activité « TryCatch »
Contient deux blocs : un bloc surveillé (try) et un bloc qui sera exécuté si une exception est
déclenchée

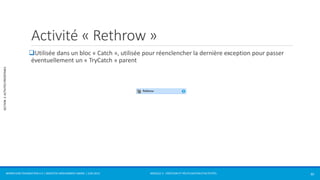

Activité « Rethrow »
Utilisée dans un bloc « Catch », utilisée pour réenclencher la dernière exception pour passer
éventuellement un « TryCatch » parent

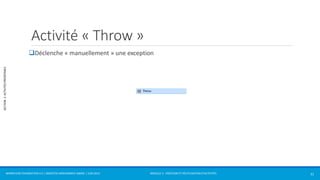

Activité « Throw »
Déclenche « manuellement » une exception

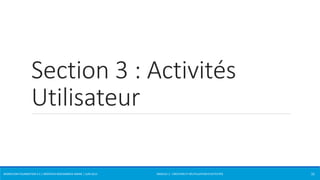

Section 3 : Activités
Utilisateur
32

SECTION 3: ACTIVITÉS UTILISATEUR
Activités Utilisateur
L’utilisateur peut créer ses propres activités
Une activité est une classe qui dérive de l’une de ces classes : « CodeActivity »,
« NativeActivity », « AsyncCodeActivity » et « DynamicActivity »
« CodeActivity » est une classe abstraite que l’utilisateur dérive pour créer ses propres
fonctionnalités. Une descendante de « CodeActivity » ne peut pas avoir d’activités enfant
« NativeActivity » est apparue avec WF4.0. Les classes descendantes peuvent communiquer
avec le moteur et peuvent avoir des enfants
« AsyncCodeActivity » définit des classes dont l’exécution n’est pas bloquante (asynchrone)
« DynamicActivity » est une classe sellée qui permet définir dynamiquement une activité
Toutes les activités descendent de la classe abstraite « Activity »

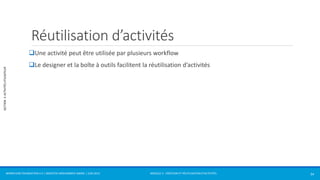

Réutilisation d’activités
Une activité peut être utilisée par plusieurs workflow
Le designer et la boîte à outils facilitent la réutilisation d’activités

[Terminé sans problème]
Closed
[Exception]
Faulted
Final
Etat d’une activité
Initial
Executing
[Démarrage]
Canceled
[Demande annulation]

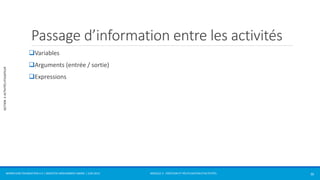

Passage d’information entre les activités
Variables
Arguments (entrée / sortie)
Expressions

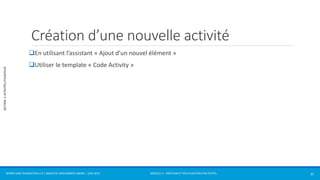

Création d’une nouvelle activité
En utilisant l’assistant « Ajout d’un nouvel élément »
Utiliser le template « Code Activity »

Template « CodeActivity » - Exemple
public sealed class CodeActivity1 : CodeActivity
{
// Define an activity input argument of type string
public InArgument<string> Text { get; set; }
// If your activity returns a value, derive from CodeActivity<TResult>
// and return the value from the Execute method.
protected override void Execute(CodeActivityContext context)
{
// Obtain the runtime value of the Text input argument
string text = context.GetValue(this.Text);
}
}

Débogage de workflow
Comme le code, les activités peuvent présenter des bugs
Le designer offre des options de débogage de workflow
Des points d’arrêt peuvent être définis sur les workflows
Le pas à pas et les expressions de suivis sont aussi valables

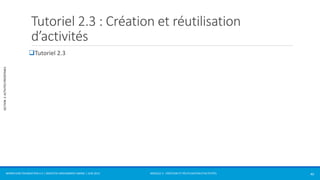

Tutoriel 2.3 : Création et réutilisation
d’activités
Tutoriel 2.3

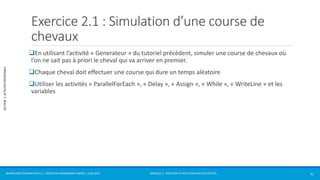

Exercice 2.1 : Simulation d’une course de
chevaux
En utilisant l’activité « Generateur » du tutoriel précédent, simuler une course de chevaux où
l’on ne sait pas à priori le cheval qui va arriver en premier.
Chaque cheval doit effectuer une course qui dure un temps aléatoire
Utiliser les activités « ParallelForEach », « Delay », « Assign », « While », « WriteLine » et les
variables
