1. Éléments Graphiques
Interface graphique de base, éléments de sélection…
Formation Mobile
27 Aout au 1 Septembre 2015
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 1
2. ÉLÉMENTS GRAPHIQUES DE BASE
Éléments Graphiques Android
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 2

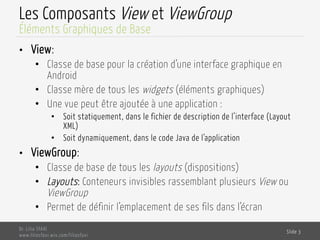

3. Les Composants View et ViewGroup
• View:
• Classe de base pour la création d’une interface graphique en
Android
• Classe mère de tous les widgets (éléments graphiques)
• Une vue peut être ajoutée à une application :
• Soit statiquement, dans le fichier de description de l’interface (Layout
XML)
• Soit dynamiquement, dans le code Java de l’application
• ViewGroup:
• Classe de base de tous les layouts (dispositions)
• Layouts: Conteneurs invisibles rassemblant plusieurs View ou
ViewGroup
• Permet de définir l’emplacement de ses fils dans l’écran
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 3
Éléments Graphiques de Base

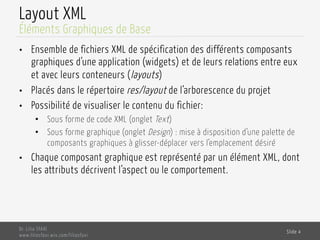

4. Layout XML
• Ensemble de fichiers XML de spécification des différents composants
graphiques d’une application (widgets) et de leurs relations entre eux
et avec leurs conteneurs (layouts)
• Placés dans le répertoire res/layout de l’arborescence du projet
• Possibilité de visualiser le contenu du fichier:
• Sous forme de code XML (onglet Text)

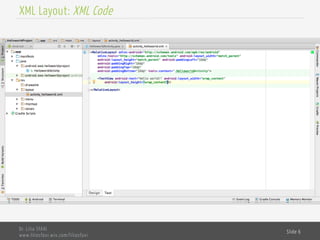

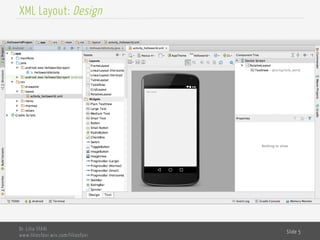

• Sous forme graphique (onglet Design) : mise à disposition d’une palette de
composants graphiques à glisser-déplacer vers l’emplacement désiré
• Chaque composant graphique est représenté par un élément XML, dont
les attributs décrivent l’aspect ou le comportement.
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 4
Éléments Graphiques de Base

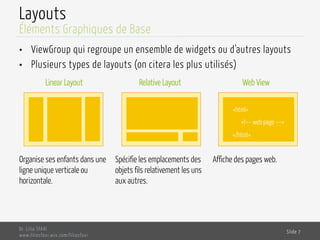

7. Layouts
• ViewGroup qui regroupe un ensemble de widgets ou d’autres layouts
• Plusieurs types de layouts (on citera les plus utilisés)
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 7
Éléments Graphiques de Base
Linear Layout Relative Layout Web View
Organise ses enfants dans une
ligne unique verticale ou
horizontale.
Spécifie les emplacements des
objets fils relativement les uns
aux autres.
Affiche des pages web.
<html>
<!–– web page ––>
</html>

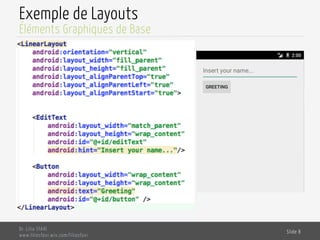

8. Exemple de Layouts
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 8
Éléments Graphiques de Base
9. UTILISATION DES COMPOSANTS GRAPHIQUES
Éléments Graphiques Android
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 9
1. Environnement de Développement Android
2. Architecture Android
3. Conduite d’un Projet d’App. Android
4. Structure d’une Application Android
5. Cycle de Vie d’une Application Android
6. Éléments de Base d’une Application Android
7. Services Android

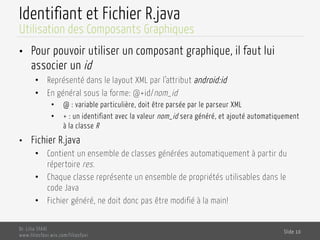

10. Identifiant et Fichier R.java
• Pour pouvoir utiliser un composant graphique, il faut lui
associer un id
• Représenté dans le layout XML par l’attribut android:id
• En général sous la forme: @+id/nom_id
• @ : variable particulière, doit être parsée par le parseur XML
• + : un identifiant avec la valeur nom_id sera généré, et ajouté automatiquement
à la classe R

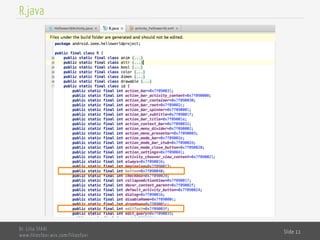

• Fichier R.java
• Contient un ensemble de classes générées automatiquement à partir du
répertoire res.
• Chaque classe représente un ensemble de propriétés utilisables dans le
code Java
• Fichier généré, ne doit donc pas être modifié à la main!
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 10
Utilisation des Composants Graphiques

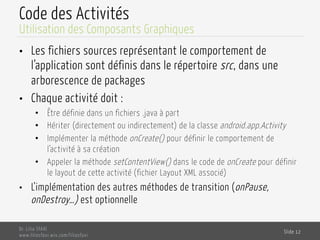

12. Code des Activités
• Les fichiers sources représentant le comportement de
l’application sont définis dans le répertoire src, dans une
arborescence de packages
• Chaque activité doit :
• Être définie dans un fichiers .java à part
• Hériter (directement ou indirectement) de la classe android.app.Activity
• Implémenter la méthode onCreate() pour définir le comportement de
l’activité à sa création
• Appeler la méthode setContentView() dans le code de onCreate pour définir
le layout de cette activité (fichier Layout XML associé)
• L’implémentation des autres méthodes de transition (onPause,
onDestroy…) est optionnelle
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 12
Utilisation des Composants Graphiques

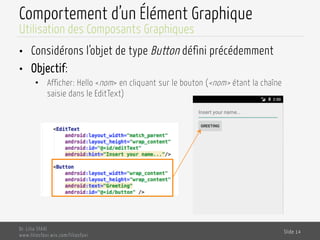

14. Comportement d’un Élément Graphique
• Considérons l’objet de type Button défini précédemment
• Objectif:
• Afficher: Hello <nom> en cliquant sur le bouton (<nom> étant la chaîne
saisie dans le EditText)
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 14
Utilisation des Composants Graphiques

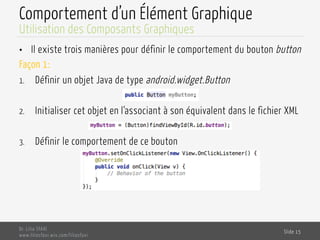

15. Comportement d’un Élément Graphique
• Il existe trois manières pour définir le comportement du bouton button
Façon 1:
1. Définir un objet Java de type android.widget.Button
2. Initialiser cet objet en l‘associant à son équivalent dans le fichier XML
3. Définir le comportement de ce bouton
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 15
Utilisation des Composants Graphiques
17. Comportement d’un Élément Graphique

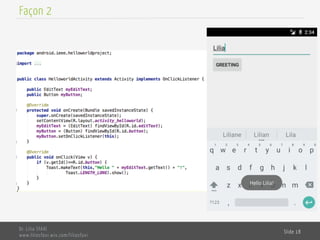

Façon 2:
1. Définir un objet Java de type android.widget.Button
2. Initialiser cet objet en l‘associant à son équivalent dans le fichier XML
3. Implémenter l‘interface android.view.View.OnClickListener
4. Surcharger la méthode onClick
Attention, cette méthode sera commune à tous les éléments cliquables, il faut donc
distinguer le comportement selon l‘identifiant de l‘élément cliqué
5. Définir la classe en cours comme étant le Listener du bouton myBytton
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 17
Utilisation des Composants Graphiques

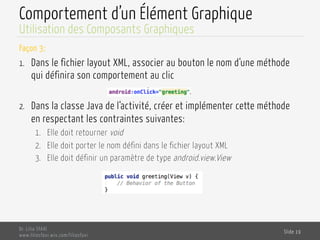

19. Comportement d’un Élément Graphique

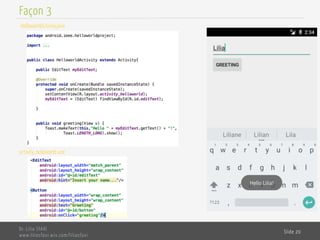

Façon 3:
1. Dans le fichier layout XML, associer au bouton le nom d‘une méthode
qui définira son comportement au clic
2. Dans la classe Java de l‘activité, créer et implémenter cette méthode
en respectant les contraintes suivantes:
1. Elle doit retourner void
2. Elle doit porter le nom défini dans le fichier layout XML
3. Elle doit définir un paramètre de type android.view.View
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 19
Utilisation des Composants Graphiques

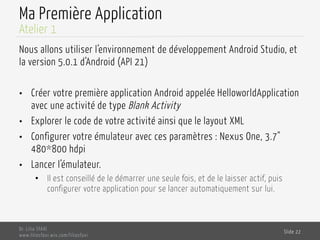

22. Ma Première Application
Nous allons utiliser l’environnement de développement Android Studio, et
la version 5.0.1 d’Android (API 21)
• Créer votre première application Android appelée HelloworldApplication
avec une activité de type Blank Activity
• Explorer le code de votre activité ainsi que le layout XML
• Configurer votre émulateur avec ces paramètres : Nexus One, 3.7"
480*800 hdpi
• Lancer l’émulateur.
• Il est conseillé de le démarrer une seule fois, et de le laisser actif, puis
configurer votre application pour se lancer automatiquement sur lui.
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 22
Atelier 1

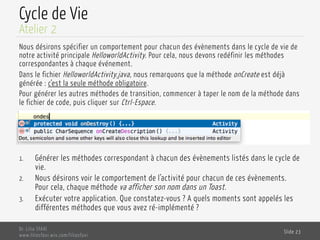

23. Cycle de Vie
Nous désirons spécifier un comportement pour chacun des évènements dans le cycle de vie de
notre activité principale HelloworldActivity. Pour cela, nous devons redéfinir les méthodes
correspondantes à chaque événement.
Dans le fichier HelloworldActivity.java, nous remarquons que la méthode onCreate est déjà
générée : c’est la seule méthode obligatoire.
Pour générer les autres méthodes de transition, commencer à taper le nom de la méthode dans
le fichier de code, puis cliquer sur Ctrl-Espace.
1. Générer les méthodes correspondant à chacun des évènements listés dans le cycle de
vie.
2. Nous désirons voir le comportement de l’activité pour chacun de ces évènements.
Pour cela, chaque méthode va afficher son nom dans un Toast.
3. Exécuter votre application. Que constatez-vous ? A quels moments sont appelés les
différentes méthodes que vous avez ré-implémenté ?
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 23
Atelier 2

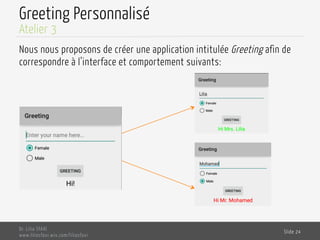

24. Greeting Personnalisé
Nous nous proposons de créer une application intitulée Greeting afin de
correspondre à l’interface et comportement suivants:
Dr. Lilia SFAXI
www.liliasfaxi.wix.com/liliasfaxi
Slide 24
Atelier 3
