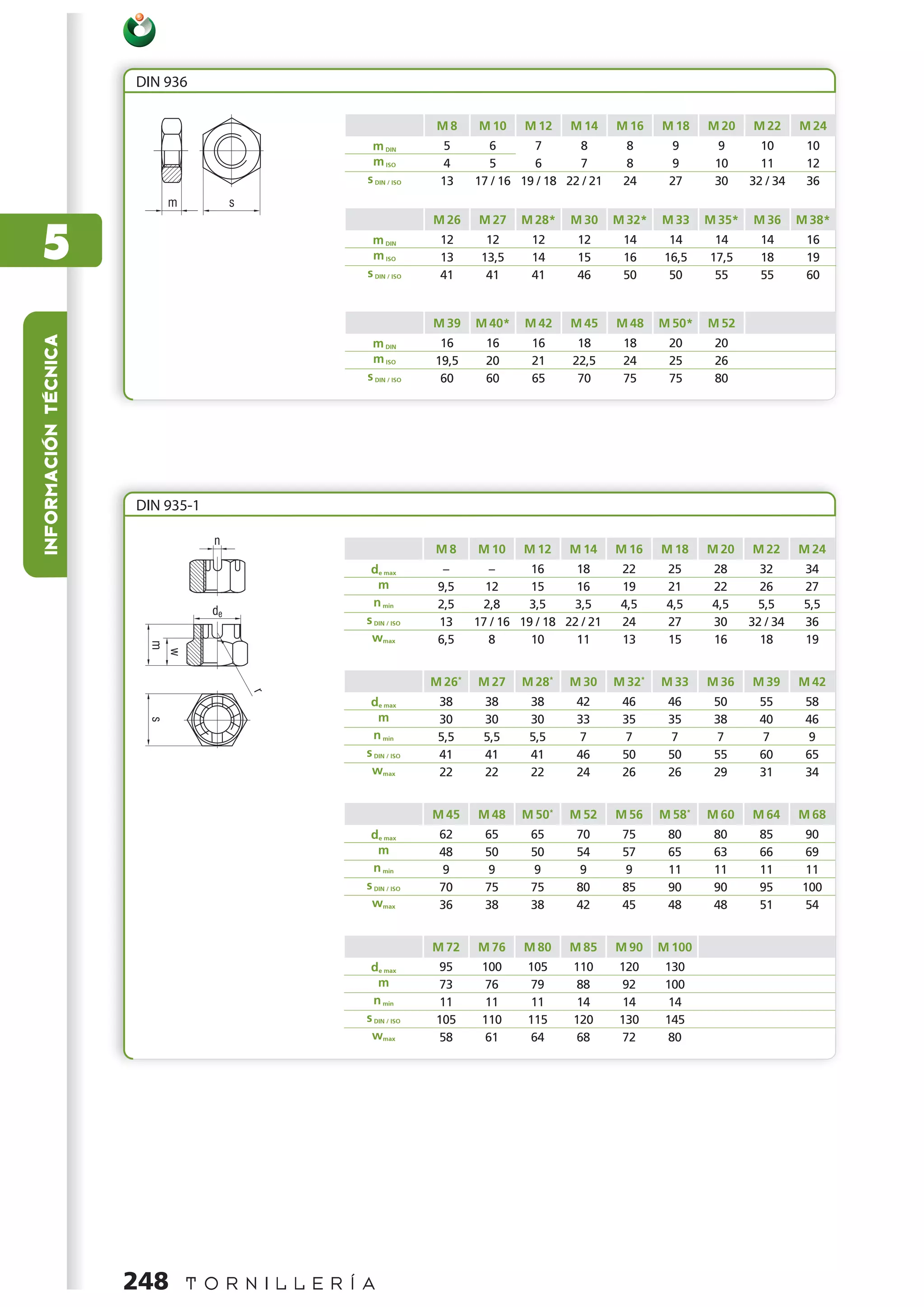

1. DIN 936
M8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24
m DIN 5 6 7 8 8 9 9 10 10
m ISO 4 5 6 7 8 9 10 11 12
s DIN / ISO 13 17 / 16 19 / 18 22 / 21 24 27 30 32 / 34 36
M 26 M 27 M 28* M 30 M 32* M 33 M 35* M 36 M 38*
5 m DIN
m ISO
s DIN / ISO
12
13
41
12
13,5
41
12
14
41
12
15
46
14
16
50
14
16,5
50
14
17,5
55
14
18
55
16
19
60
M 39 M 40* M 42 M 45 M 48 M 50* M 52
INFORMACIÓN TÉCNICA
m DIN 16 16 16 18 18 20 20
m ISO 19,5 20 21 22,5 24 25 26
s DIN / ISO 60 60 65 70 75 75 80
DIN 935-1
M8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24
de max – – 16 18 22 25 28 32 34
m 9,5 12 15 16 19 21 22 26 27
n min 2,5 2,8 3,5 3,5 4,5 4,5 4,5 5,5 5,5
s DIN / ISO 13 17 / 16 19 / 18 22 / 21 24 27 30 32 / 34 36
wmax 6,5 8 10 11 13 15 16 18 19
M 26* M 27 M 28* M 30 M 32* M 33 M 36 M 39 M 42
de max 38 38 38 42 46 46 50 55 58
m 30 30 30 33 35 35 38 40 46
n min 5,5 5,5 5,5 7 7 7 7 7 9
s DIN / ISO 41 41 41 46 50 50 55 60 65
wmax 22 22 22 24 26 26 29 31 34
M 45 M 48 M 50* M 52 M 56 M 58* M 60 M 64 M 68
de max 62 65 65 70 75 80 80 85 90
m 48 50 50 54 57 65 63 66 69
n min 9 9 9 9 9 11 11 11 11
s DIN / ISO 70 75 75 80 85 90 90 95 100
wmax 36 38 38 42 45 48 48 51 54
M 72 M 76 M 80 M 85 M 90 M 100
de max 95 100 105 110 120 130
m 73 76 79 88 92 100
n min 11 11 11 14 14 14
s DIN / ISO 105 110 115 120 130 145
wmax 58 61 64 68 72 80
248 T O R N I L L E R Í A
