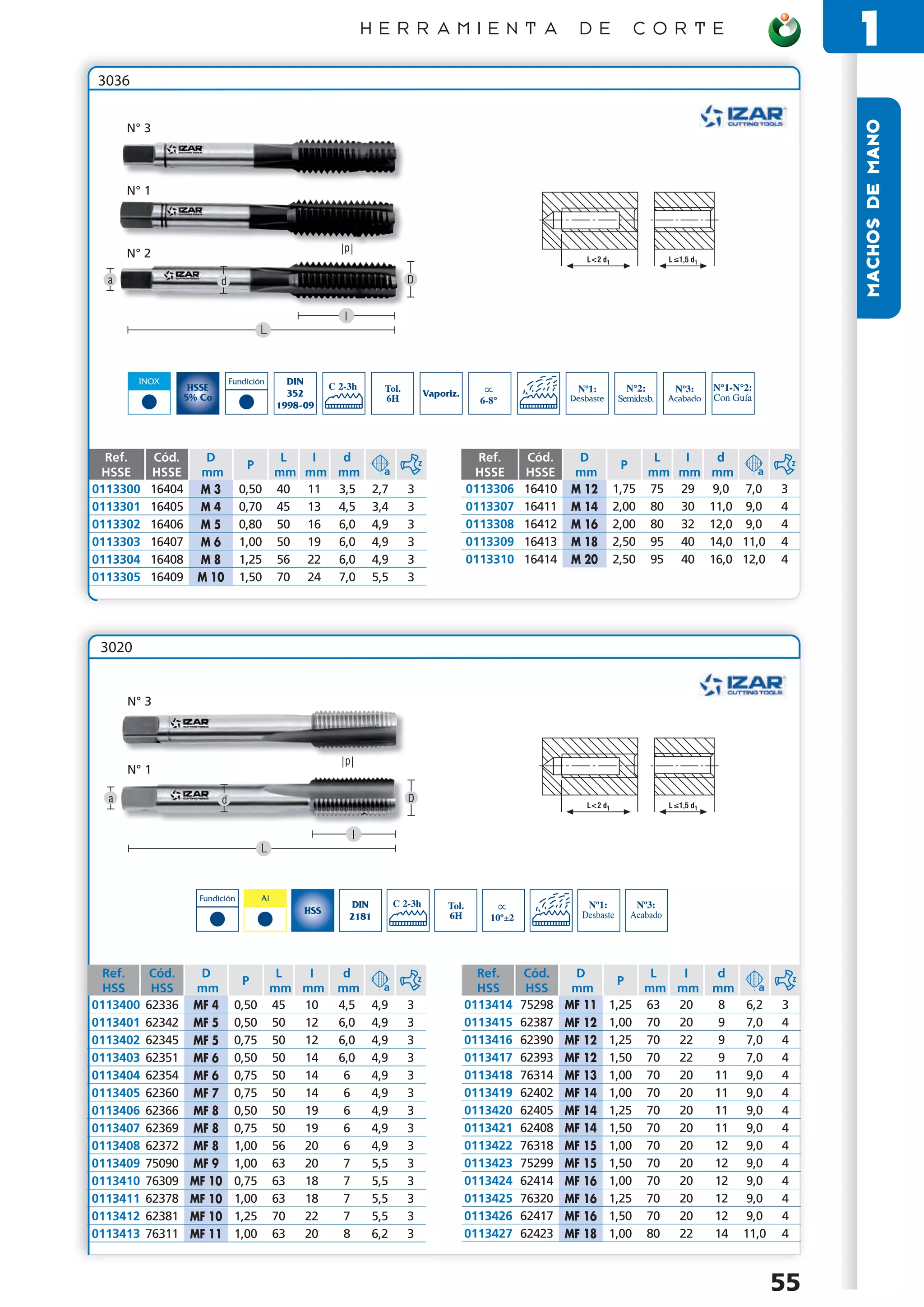

1. H E R R A M I E N T A D E C O R T E
1
3036
MACHOS DE MANO
N° 3
N° 1
N° 2 ≤
a d D
INOX Fundición DIN
HSSE
352 Tol. Vaporiz. Nº1: Nº3:
5% Co 6H Desbaste Acabado
1998-09
Ref. Cód. D L I d z
Ref. Cód. D L I d z
P P
HSSE HSSE mm mm mm mm a HSSE HSSE mm mm mm mm a
0113300 16404 M3 0,50 40 11 3,5 2,7 3 0113306 16410 M 12 1,75 75 29 9,0 7,0 3
0113301 16405 M4 0,70 45 13 4,5 3,4 3 0113307 16411 M 14 2,00 80 30 11,0 9,0 4
0113302 16406 M5 0,80 50 16 6,0 4,9 3 0113308 16412 M 16 2,00 80 32 12,0 9,0 4
0113303 16407 M6 1,00 50 19 6,0 4,9 3 0113309 16413 M 18 2,50 95 40 14,0 11,0 4
0113304 16408 M8 1,25 56 22 6,0 4,9 3 0113310 16414 M 20 2,50 95 40 16,0 12,0 4
0113305 16409 M 10 1,50 70 24 7,0 5,5 3
3020
N° 3
N° 1
a d D
≤
Fundición Al
DIN Tol. Y Nº1: Nº3:
HSS Desbaste Acabado
2181 6H 10º±2
Ref. Cód. D L I d z
Ref. Cód. D L I d z
P P
HSS HSS mm mm mm mm a HSS HSS mm mm mm mm a
0113400 62336 MF 4 0,50 45 10 4,5 4,9 3 0113414 75298 MF 11 1,25 63 20 8 6,2 3
0113401 62342 MF 5 0,50 50 12 6,0 4,9 3 0113415 62387 MF 12 1,00 70 20 9 7,0 4
0113402 62345 MF 5 0,75 50 12 6,0 4,9 3 0113416 62390 MF 12 1,25 70 22 9 7,0 4
0113403 62351 MF 6 0,50 50 14 6,0 4,9 3 0113417 62393 MF 12 1,50 70 22 9 7,0 4
0113404 62354 MF 6 0,75 50 14 6 4,9 3 0113418 76314 MF 13 1,00 70 20 11 9,0 4
0113405 62360 MF 7 0,75 50 14 6 4,9 3 0113419 62402 MF 14 1,00 70 20 11 9,0 4
0113406 62366 MF 8 0,50 50 19 6 4,9 3 0113420 62405 MF 14 1,25 70 20 11 9,0 4
0113407 62369 MF 8 0,75 50 19 6 4,9 3 0113421 62408 MF 14 1,50 70 20 11 9,0 4
0113408 62372 MF 8 1,00 56 20 6 4,9 3 0113422 76318 MF 15 1,00 70 20 12 9,0 4
0113409 75090 MF 9 1,00 63 20 7 5,5 3 0113423 75299 MF 15 1,50 70 20 12 9,0 4
0113410 76309 MF 10 0,75 63 18 7 5,5 3 0113424 62414 MF 16 1,00 70 20 12 9,0 4
0113411 62378 MF 10 1,00 63 18 7 5,5 3 0113425 76320 MF 16 1,25 70 20 12 9,0 4
0113412 62381 MF 10 1,25 70 22 7 5,5 3 0113426 62417 MF 16 1,50 70 20 12 9,0 4
0113413 76311 MF 11 1,00 63 20 8 6,2 3 0113427 62423 MF 18 1,00 80 22 14 11,0 4
55
