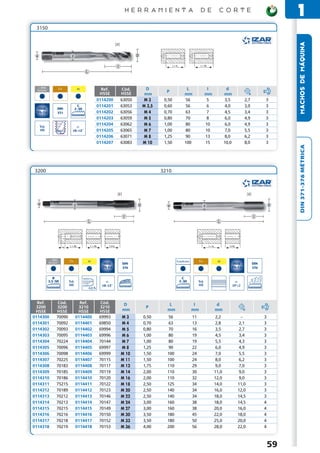

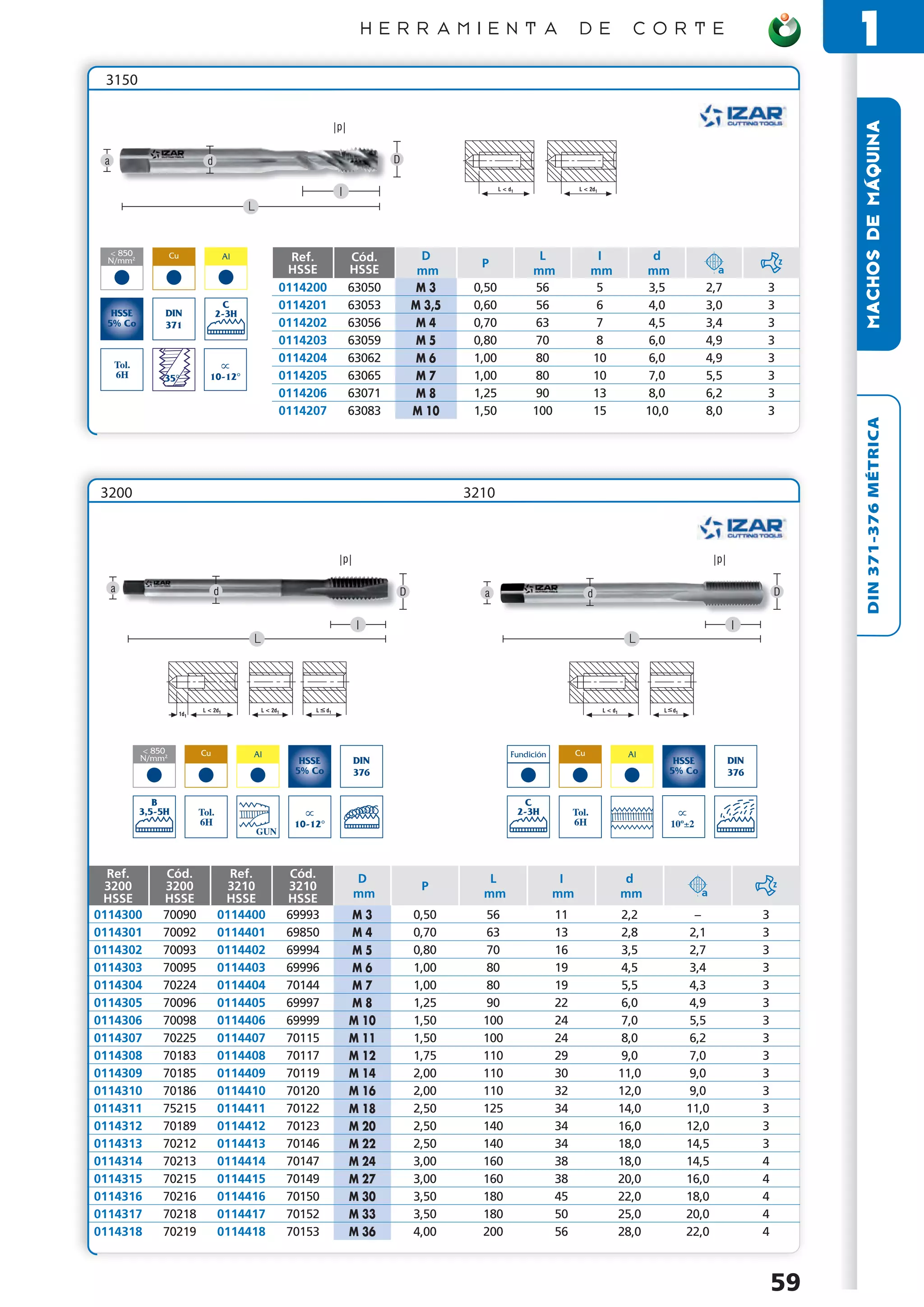

1. H E R R A M I E N T A D E C O R T E
1
3150
MACHOS DE MÁQUINA
a d D
< 850 D L I d
N/mm2
Cu Al Ref. Cód. z
P
HSSE HSSE mm mm mm mm a
0114200 63050 M3 0,50 56 5 3,5 2,7 3
C 0114201 63053 M 3,5 0,60 56 6 4,0 3,0 3
HSSE DIN 2-3H
5% Co 371 0114202 63056 M4 0,70 63 7 4,5 3,4 3
0114203 63059 M5 0,80 70 8 6,0 4,9 3
Tol.
0114204 63062 M6 1,00 80 10 6,0 4,9 3
Y
6H 35° 10-12° 0114205 63065 M7 1,00 80 10 7,0 5,5 3
0114206 63071 M8 1,25 90 13 8,0 6,2 3
0114207 63083 M 10 1,50 100 15 10,0 8,0 3
DIN 371-376 MÉTRICA
3200 3210
a d D a d D
≤ ≤
< 850 Cu Al Fundición Cu Al
N/mm2 HSSE DIN HSSE DIN
5% Co 376 5% Co 376
B C
3,5-5H Tol. Y 2-3H Tol. Y
6H 10-12° 6H 10º±2
Ref. Cód. Ref. Cód. D L I d
3200 3200 3210 3210 P z
HSSE HSSE HSSE HSSE mm mm mm mm a
0114300 70090 0114400 69993 M3 0,50 56 11 2,2 – 3
0114301 70092 0114401 69850 M4 0,70 63 13 2,8 2,1 3
0114302 70093 0114402 69994 M5 0,80 70 16 3,5 2,7 3
0114303 70095 0114403 69996 M6 1,00 80 19 4,5 3,4 3
0114304 70224 0114404 70144 M7 1,00 80 19 5,5 4,3 3
0114305 70096 0114405 69997 M8 1,25 90 22 6,0 4,9 3
0114306 70098 0114406 69999 M 10 1,50 100 24 7,0 5,5 3
0114307 70225 0114407 70115 M 11 1,50 100 24 8,0 6,2 3
0114308 70183 0114408 70117 M 12 1,75 110 29 9,0 7,0 3
0114309 70185 0114409 70119 M 14 2,00 110 30 11,0 9,0 3
0114310 70186 0114410 70120 M 16 2,00 110 32 12,0 9,0 3
0114311 75215 0114411 70122 M 18 2,50 125 34 14,0 11,0 3
0114312 70189 0114412 70123 M 20 2,50 140 34 16,0 12,0 3
0114313 70212 0114413 70146 M 22 2,50 140 34 18,0 14,5 3
0114314 70213 0114414 70147 M 24 3,00 160 38 18,0 14,5 4
0114315 70215 0114415 70149 M 27 3,00 160 38 20,0 16,0 4
0114316 70216 0114416 70150 M 30 3,50 180 45 22,0 18,0 4
0114317 70218 0114417 70152 M 33 3,50 180 50 25,0 20,0 4
0114318 70219 0114418 70153 M 36 4,00 200 56 28,0 22,0 4
59
