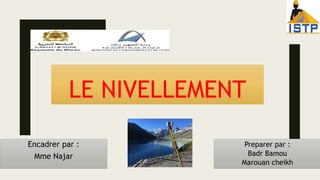

3. LE NIVELLEMENT
Preparer par :
Badr Bamou
Marouan cheikh
Encadrer par :
Mme Najar

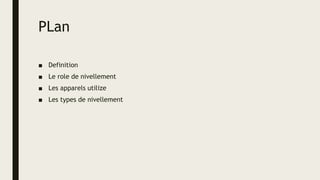

4. PLan
■ Definition
■ Le role de nivellement
■ Les apparels utilize
■ Les types de nivellement

5. definition
Le nivellement est une technique topographique utilisée pour mesurer et établir les
différences de niveaux entre différents points d'un terrain ou d'une structure. Cette
méthode vise à déterminer les altitudes relatives des points spécifiques par rapport
à une référence altimétrique, permettant ainsi la création de plans topographiques
détaillés et assurant la stabilité, la précision et la sécurité dans la conception et la
réalisation de projets d'ingénierie, de construction et d'aménagement.

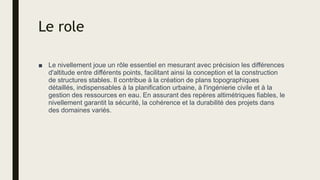

6. Le role
■ Le nivellement joue un rôle essentiel en mesurant avec précision les différences
d'altitude entre différents points, facilitant ainsi la conception et la construction
de structures stables. Il contribue à la création de plans topographiques
détaillés, indispensables à la planification urbaine, à l'ingénierie civile et à la
gestion des ressources en eau. En assurant des repères altimétriques fiables, le
nivellement garantit la sécurité, la cohérence et la durabilité des projets dans
des domaines variés.

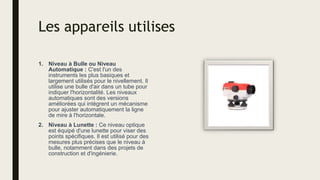

7. Les appareils utilises
1. Niveau à Bulle ou Niveau
Automatique : C'est l'un des
instruments les plus basiques et
largement utilisés pour le nivellement. Il
utilise une bulle d'air dans un tube pour
indiquer l'horizontalité. Les niveaux
automatiques sont des versions
améliorées qui intègrent un mécanisme
pour ajuster automatiquement la ligne
de mire à l'horizontale.
2. Niveau à Lunette : Ce niveau optique
est équipé d'une lunette pour viser des
points spécifiques. Il est utilisé pour des
mesures plus précises que le niveau à
bulle, notamment dans des projets de
construction et d'ingénierie.

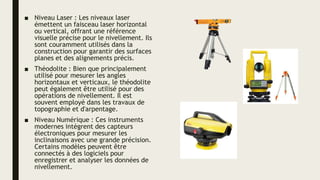

8. ■ Niveau Laser : Les niveaux laser
émettent un faisceau laser horizontal
ou vertical, offrant une référence
visuelle précise pour le nivellement. Ils
sont couramment utilisés dans la
construction pour garantir des surfaces
planes et des alignements précis.
■ Théodolite : Bien que principalement
utilisé pour mesurer les angles
horizontaux et verticaux, le théodolite
peut également être utilisé pour des
opérations de nivellement. Il est
souvent employé dans les travaux de
topographie et d'arpentage.
■ Niveau Numérique : Ces instruments
modernes intègrent des capteurs
électroniques pour mesurer les
inclinaisons avec une grande précision.
Certains modèles peuvent être
connectés à des logiciels pour
enregistrer et analyser les données de
nivellement.

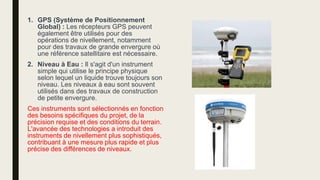

9. 1. GPS (Système de Positionnement
Global) : Les récepteurs GPS peuvent
également être utilisés pour des
opérations de nivellement, notamment
pour des travaux de grande envergure où
une référence satellitaire est nécessaire.
2. Niveau à Eau : Il s'agit d'un instrument
simple qui utilise le principe physique
selon lequel un liquide trouve toujours son
niveau. Les niveaux à eau sont souvent
utilisés dans des travaux de construction
de petite envergure.
Ces instruments sont sélectionnés en fonction
des besoins spécifiques du projet, de la
précision requise et des conditions du terrain.
L'avancée des technologies a introduit des
instruments de nivellement plus sophistiqués,
contribuant à une mesure plus rapide et plus
précise des différences de niveaux.

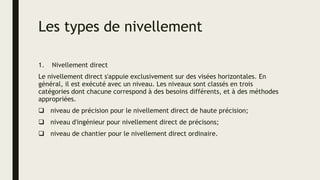

10. Les types de nivellement
1. Nivellement direct
Le nivellement direct s'appuie exclusivement sur des visées horizontales. En
général, il est exécuté avec un niveau. Les niveaux sont classés en trois
catégories dont chacune correspond à des besoins différents, et à des méthodes
appropriées.
 niveau de précision pour le nivellement direct de haute précision;
 niveau d'ingénieur pour nivellement direct de précisons;
 niveau de chantier pour le nivellement direct ordinaire.

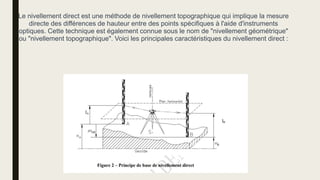

11. Le nivellement direct est une méthode de nivellement topographique qui implique la mesure
directe des différences de hauteur entre des points spécifiques à l'aide d'instruments
optiques. Cette technique est également connue sous le nom de "nivellement géométrique"
ou "nivellement topographique". Voici les principales caractéristiques du nivellement direct :

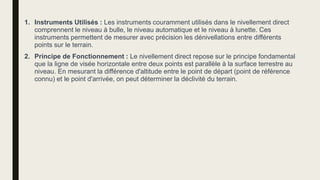

12. 1. Instruments Utilisés : Les instruments couramment utilisés dans le nivellement direct
comprennent le niveau à bulle, le niveau automatique et le niveau à lunette. Ces
instruments permettent de mesurer avec précision les dénivellations entre différents
points sur le terrain.
2. Principe de Fonctionnement : Le nivellement direct repose sur le principe fondamental
que la ligne de visée horizontale entre deux points est parallèle à la surface terrestre au
niveau. En mesurant la différence d'altitude entre le point de départ (point de référence
connu) et le point d'arrivée, on peut déterminer la déclivité du terrain.

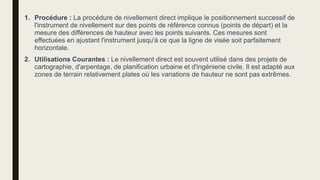

13. 1. Procédure : La procédure de nivellement direct implique le positionnement successif de
l'instrument de nivellement sur des points de référence connus (points de départ) et la
mesure des différences de hauteur avec les points suivants. Ces mesures sont
effectuées en ajustant l'instrument jusqu'à ce que la ligne de visée soit parfaitement
horizontale.
2. Utilisations Courantes : Le nivellement direct est souvent utilisé dans des projets de
cartographie, d'arpentage, de planification urbaine et d'ingénierie civile. Il est adapté aux
zones de terrain relativement plates où les variations de hauteur ne sont pas extrêmes.

14. En résumé, le nivellement direct est une méthode traditionnelle mais efficace de mesure
des différences d'altitude entre points spécifiques sur le terrain. Son utilisation est
appropriée dans des contextes où une grande précision est nécessaire et où les variations
de terrain ne sont pas excessivement importantes.

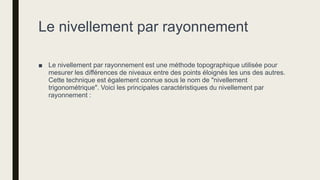

15. Le nivellement par rayonnement
■ Le nivellement par rayonnement est une méthode topographique utilisée pour
mesurer les différences de niveaux entre des points éloignés les uns des autres.
Cette technique est également connue sous le nom de "nivellement
trigonométrique". Voici les principales caractéristiques du nivellement par
rayonnement :

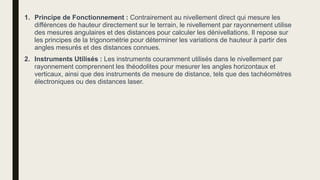

16. 1. Principe de Fonctionnement : Contrairement au nivellement direct qui mesure les
différences de hauteur directement sur le terrain, le nivellement par rayonnement utilise
des mesures angulaires et des distances pour calculer les dénivellations. Il repose sur
les principes de la trigonométrie pour déterminer les variations de hauteur à partir des
angles mesurés et des distances connues.
2. Instruments Utilisés : Les instruments couramment utilisés dans le nivellement par
rayonnement comprennent les théodolites pour mesurer les angles horizontaux et
verticaux, ainsi que des instruments de mesure de distance, tels que des tachéomètres
électroniques ou des distances laser.

17. 1. Réseaux de Stations : Pour effectuer le nivellement par rayonnement, un réseau de
stations est établi avec des points de référence connus, appelés stations de nivellement.
Les angles et les distances entre ces stations sont mesurés, et les variations de hauteur
sont calculées trigonométriquement.
2. Applications : Le nivellement par rayonnement est souvent utilisé dans des projets de
grande envergure où les points à mesurer sont éloignés les uns des autres, rendant
difficile ou coûteux le nivellement direct. Il est couramment appliqué dans des travaux
d'arpentage, de cartographie, et dans des projets d'ingénierie nécessitant une
couverture étendue.

18. 1. Avantages : L'un des principaux avantages du nivellement par rayonnement est sa
capacité à couvrir de grandes distances sans nécessiter une ligne de visée directe entre
les points mesurés. Cela en fait une méthode efficace pour les terrains difficiles d'accès
ou présentant des obstacles.
2. Limitations : Les erreurs peuvent survenir en raison de la réfraction atmosphérique, de
l'instrumentation imparfaite, ou d'autres facteurs qui peuvent affecter la précision des
mesures. Des ajustements et des corrections sont parfois nécessaires pour minimiser
ces erreurs.

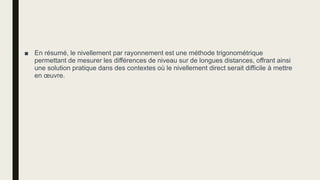

19. ■ En résumé, le nivellement par rayonnement est une méthode trigonométrique
permettant de mesurer les différences de niveau sur de longues distances, offrant ainsi
une solution pratique dans des contextes où le nivellement direct serait difficile à mettre
en œuvre.
