Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/1

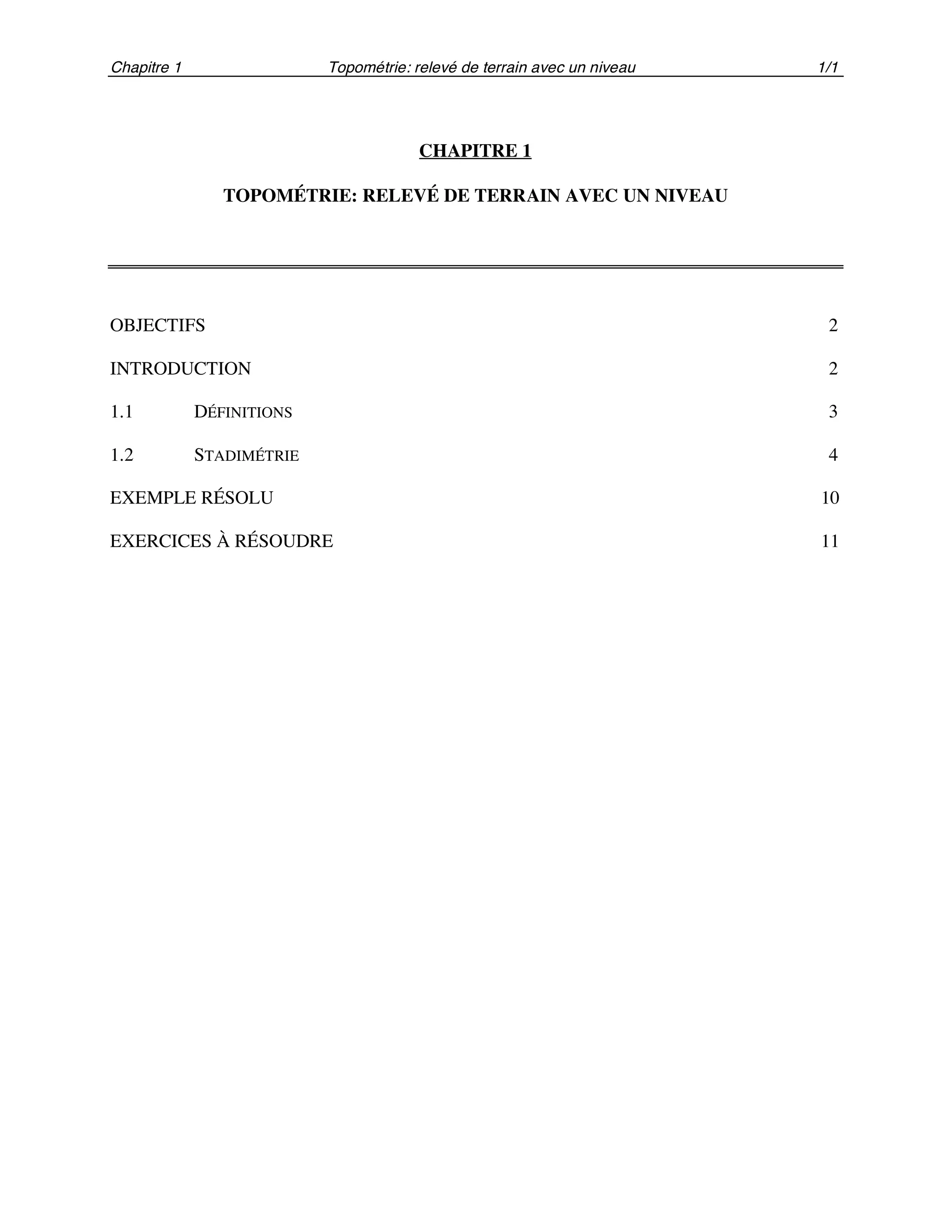

CHAPITRE 1
TOPOMÉTRIE: RELEVÉ DE TERRAIN AVEC UN NIVEAU
OBJECTIFS 2
INTRODUCTION 2
1.1 DÉFINITIONS 3
1.2 STADIMÉTRIE 4
EXEMPLE RÉSOLU 10
EXERCICES À RÉSOUDRE 11
1/2 Topométrie: relevé de terrain avec un niveau Chapitre 1

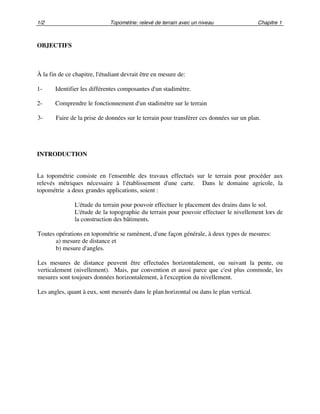

OBJECTIFS
À la fin de ce chapitre, l'étudiant devrait être en mesure de:
1- Identifier les différentes composantes d'un stadimètre.
2- Comprendre le fonctionnement d'un stadimètre sur le terrain
3- Faire de la prise de données sur le terrain pour transférer ces données sur un plan.
INTRODUCTION
La topométrie consiste en l'ensemble des travaux effectués sur le terrain pour procéder aux
relevés métriques nécessaire à l'établissement d'une carte. Dans le domaine agricole, la
topométrie a deux grandes applications, soient :
L'étude du terrain pour pouvoir effectuer le placement des drains dans le sol.
L'étude de la topographie du terrain pour pouvoir effectuer le nivellement lors de
la construction des bâtiments.
Toutes opérations en topométrie se ramènent, d'une façon générale, à deux types de mesures:
a) mesure de distance et
b) mesure d'angles.
Les mesures de distance peuvent être effectuées horizontalement, ou suivant la pente, ou
verticalement (nivellement). Mais, par convention et aussi parce que c'est plus commode, les
mesures sont toujours données horizontalement, à l'exception du nivellement.
Les angles, quant à eux, sont mesurés dans le plan horizontal ou dans le plan vertical.
Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/3

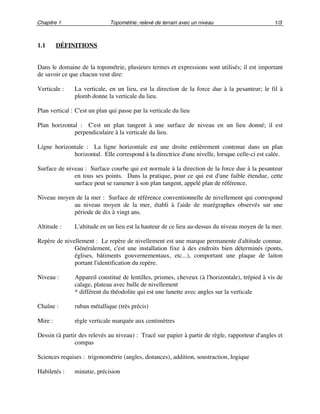

1.1 DÉFINITIONS
Dans le domaine de la topométrie, plusieurs termes et expressions sont utilisés; il est important
de savoir ce que chacun veut dire:
Verticale : La verticale, en un lieu, est la direction de la force due à la pesanteur; le fil à
plomb donne la verticale du lieu.
Plan vertical : C'est un plan qui passe par la verticale du lieu
Plan horizontal : C'est un plan tangent à une surface de niveau en un lieu donné; il est
perpendiculaire à la verticale du lieu.
Ligne horizontale : La ligne horizontale est une droite entièrement contenue dans un plan
horizontal. Elle correspond à la directrice d'une nivelle, lorsque celle-ci est calée.
Surface de niveau : Surface courbe qui est normale à la direction de la force due à la pesanteur
en tous ses points. Dans la pratique, pour ce qui est d'une faible étendue, cette
surface peut se ramener à son plan tangent, appelé plan de référence.
Niveau moyen de la mer : Surface de référence conventionnelle de nivellement qui correspond
au niveau moyen de la mer, établi à l'aide de marégraphes observés sur une
période de dix à vingt ans.
Altitude : L'altitude en un lieu est la hauteur de ce lieu au-dessus du niveau moyen de la mer.
Repère de nivellement : Le repère de nivellement est une marque permanente d'altitude connue.
Généralement, c'est une installation fixe à des endroits bien déterminés (ponts,
églises, bâtiments gouvernementaux, etc...), comportant une plaque de laiton
portant l'identification du repère.
Niveau : Appareil constitué de lentilles, prismes, cheveux (à l'horizontale), trépied à vis de
calage, plateau avec bulle de nivellement
* différent du théodolite qui est une lunette avec angles sur la verticale
Chaîne : ruban métallique (très précis)
Mire : règle verticale marquée aux centimètres
Dessin (à partir des relevés au niveau) : Tracé sur papier à partir de règle, rapporteur d'angles et
compas
Sciences requises : trigonométrie (angles, distances), addition, soustraction, logique
Habiletés : minutie, précision
1/4 Topométrie: relevé de terrain avec un niveau Chapitre 1
Objets identifiés : points

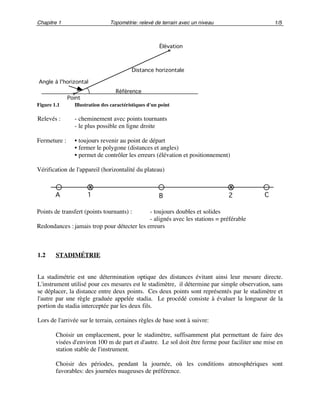

Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/5
Élévation
Point
Référence
Distance horizontale
Angle à l'horizontal
Figure 1.1 Illustration des caractéristiques d'un point
Relevés : - cheminement avec points tournants
- le plus possible en ligne droite
Fermeture : • toujours revenir au point de départ
• fermer le polygone (distances et angles)
• permet de contrôler les erreurs (élévation et positionnement)
Vérification de l'appareil (horizontalité du plateau)
X X
A 1 B 2 C
Points de transfert (points tournants) : - toujours doubles et solides
- alignés avec les stations = préférable
Redondances :jamais trop pour détecter les erreurs
1.2 STADIMÉTRIE
La stadimétrie est une détermination optique des distances évitant ainsi leur mesure directe.
L'instrument utilisé pour ces mesures est le stadimètre, il détermine par simple observation, sans
se déplacer, la distance entre deux points. Ces deux points sont représentés par le stadimètre et
l'autre par une règle graduée appelée stadia. Le procédé consiste à évaluer la longueur de la
portion du stadia interceptée par les deux fils.
Lors de l'arrivée sur le terrain, certaines règles de base sont à suivre:
Choisir un emplacement, pour le stadimètre, suffisamment plat permettant de faire des
visées d'environ 100 m de part et d'autre. Le sol doit être ferme pour faciliter une mise en
station stable de l'instrument.
Choisir des périodes, pendant la journée, où les conditions atmosphériques sont
favorables: des journées nuageuses de préférence.

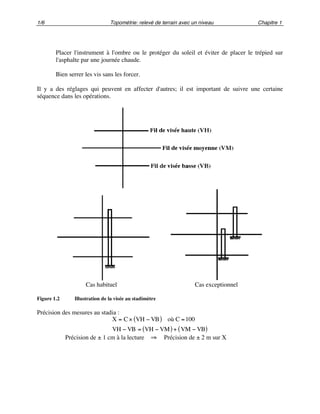

1/6 Topométrie: relevé de terrain avec un niveau Chapitre 1
Placer l'instrument à l'ombre ou le protéger du soleil et éviter de placer le trépied sur
l'asphalte par une journée chaude.
Bien serrer les vis sans les forcer.
Il y a des réglages qui peuvent en affecter d'autres; il est important de suivre une certaine
séquence dans les opérations.
Cas habituel Cas exceptionnel
Figure 1.2 Illustration de la visée au stadimètre
Précision des mesures au stadia :
X = C ! VH " VB( ) où C =100
VH " VB = VH " VM( )+ VM " VB( )
Précision de ± 1 cm à la lecture ! Précision de ± 2 m sur X
Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/7
f
a' b'
=
d
AB
or a' b' = i
d' où
f
i
=
d
AB
=100
d =
f
i
! AB
D = d + f + c
D =
f
i
! AB
"
#
$
% + f + c( )
D =
f
i
! AB
"
#
$
% + C et C est négligeable
D = 100 ! AB
1/8 Topométrie: relevé de terrain avec un niveau Chapitre 1

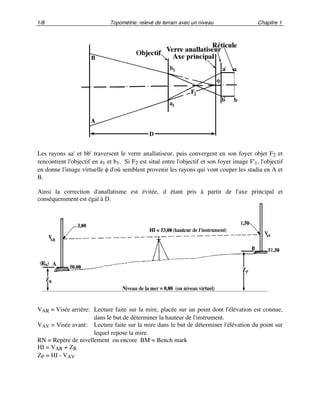

Les rayons aa' et bb' traversent le verre anallatiseur, puis convergent en son foyer objet F2 et
rencontrent l'objectif en a1 et b1. Si F2 est situé entre l'objectif et son foyer image F'1, l'objectif
en donne l'image virtuelle φ d'où semblent provenir les rayons qui vont couper les stadia en A et
B.
Ainsi la correction d'anallatisme est évitée, d étant pris à partir de l'axe principal et
conséquemment est égal à D.
VAR = Visée arrière: Lecture faite sur la mire, placée sur un point dont l'élévation est connue,
dans le but de déterminer la hauteur de l'instrument.
VAV = Visée avant: Lecture faite sur la mire dans le but de déterminer l'élévation du point sur
lequel repose la mire.
RN = Repère de nivellement ou encore BM = Bench mark
HI = VAR + ZR
ZP = HI - VAV

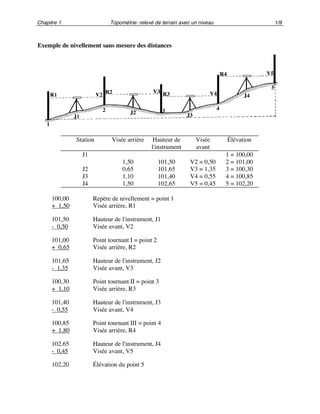

Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/9
Exemple de nivellement sans mesure des distances
Station Visée arrière Hauteur de
l'instrument
Visée
avant
Élévation
J1 1 = 100,00
1,50 101,50 V2 = 0,50 2 = 101,00
J2 0,65 101,65 V3 = 1,35 3 = 100,30
J3 1,10 101,40 V4 = 0,55 4 = 100,85
J4 1,50 102,65 V5 = 0,45 5 = 102,20
100,00 Repère de nivellement = point 1
+ 1,50 Visée arrière, R1
101,50 Hauteur de l'instrument, J1
- 0,50 Visée avant, V2
101,00 Point tournant I = point 2
+ 0,65 Visée arrière, R2
101,65 Hauteur de l'instrument, J2
- 1,35 Visée avant, V3
100,30 Point tournant II = point 3
+ 1,10 Visée arrière, R3
101,40 Hauteur de l'instrument, J3
- 0,55 Visée avant, V4
100,85 Point tournant III = point 4
+ 1,80 Visée arrière, R4
102,65 Hauteur de l'instrument, J4
- 0,45 Visée avant, V5
102,20 Élévation du point 5

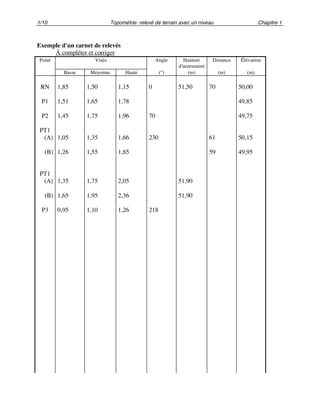

1/10 Topométrie: relevé de terrain avec un niveau Chapitre 1
Exemple d'un carnet de relevés
À compléter et corriger
Point Visée Angle Hauteur
d'instrument
Distance Élévation
Basse Moyenne Haute (°) (m) (m) (m)
RN 1,85 1,50 1,15 0 51,50 70 50,00
P1 1,51 1,65 1,78 49,85
P2 1,45 1,75 1,96 70 49,75
PT1
(A) 1,05 1,35 1,66 230 61 50,15
(B) 1,26 1,55 1,85 59 49,95
PT1
(A) 1,35 1,75 2,05 51,90
(B) 1,65 1,95 2,36 51,90
P3 0,95 1,10 1,26 218
Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/11
1/12 Topométrie: relevé de terrain avec un niveau Chapitre 1

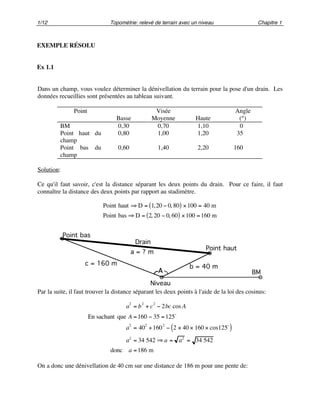

EXEMPLE RÉSOLU
Ex 1.1
Dans un champ, vous voulez déterminer la dénivellation du terrain pour la pose d'un drain. Les
données recueillies sont présentées au tableau suivant.
Point Visée Angle
Basse Moyenne Haute (°)
BM 0,30 0,70 1,10 0
Point haut du
champ
0,80 1,00 1,20 35
Point bas du
champ
0,60 1,40 2,20 160
Solution:
Ce qu'il faut savoir, c'est la distance séparant les deux points du drain. Pour ce faire, il faut
connaître la distance des deux points par rapport au stadimètre.
Point haut ! D = 1,20 " 0, 80( ) #100 = 40 m
Point bas ! D = 2, 20 " 0, 60( ) #100 =160 m
BM
Point haut
Point bas
Drain
Niveau
c = 160 m
b = 40 m
a = ? m
A
Par la suite, il faut trouver la distance séparant les deux points à l'aide de la loi des cosinus:
a2
= b2
+ c2
! 2bc cos A
En sachant que A =160 ! 35 =125
o
a
2
= 40
2
+160
2
! 2 " 40 " 160 " cos125
o
( )
a2
= 34 542 # a = a2
= 34 542
donc a =186 m
On a donc une dénivellation de 40 cm sur une distance de 186 m pour une pente de:

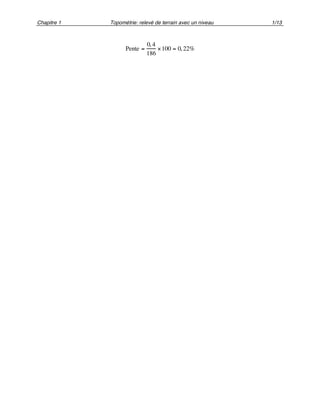

Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/13
Pente =
0, 4
186
!100 = 0, 22%

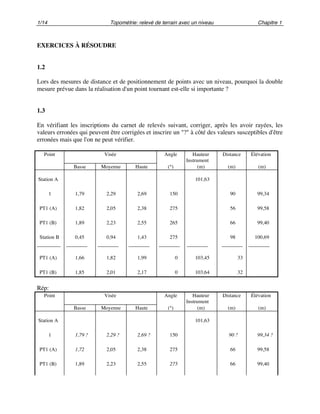

1/14 Topométrie: relevé de terrain avec un niveau Chapitre 1
EXERCICES À RÉSOUDRE
1.2
Lors des mesures de distance et de positionnement de points avec un niveau, pourquoi la double
mesure prévue dans la réalisation d'un point tournant est-elle si importante ?
1.3
En vérifiant les inscriptions du carnet de relevés suivant, corriger, après les avoir rayées, les
valeurs erronées qui peuvent être corrigées et inscrire un "?" à côté des valeurs susceptibles d'être
erronées mais que l'on ne peut vérifier.
Point Visée Angle Hauteur
Instrument
Distance Élévation
Basse Moyenne Haute (°) (m) (m) (m)
Station A 101,63
1 1,79 2,29 2,69 150 90 99,34
PT1 (A) 1,82 2,05 2,38 275 56 99,58
PT1 (B) 1,89 2,23 2,55 265 66 99,40
Station B 0,45 0,94 1,43 275 98 100,69
_________ ________ ________ ________ ________ ________ ________ ________
PT1 (A) 1,66 1,82 1,99 0 103,45 33
PT1 (B) 1,85 2,01 2,17 0 103,64 32
Rép:
Point Visée Angle Hauteur
Instrument
Distance Élévation
Basse Moyenne Haute (°) (m) (m) (m)
Station A 101,63
1 1,79 ? 2,29 ? 2,69 ? 150 90 ? 99,34 ?
PT1 (A) 1,72 2,05 2,38 275 66 99,58
PT1 (B) 1,89 2,23 2,55 275 66 99,40

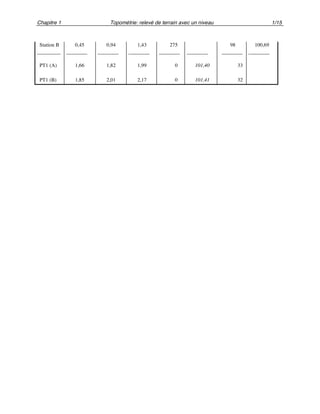

Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/15
Station B 0,45 0,94 1,43 275 98 100,69
_________ ________ ________ ________ ________ ________ ________ ________
PT1 (A) 1,66 1,82 1,99 0 101,40 33
PT1 (B) 1,85 2,01 2,17 0 101,41 32
1/16 Topométrie: relevé de terrain avec un niveau Chapitre 1

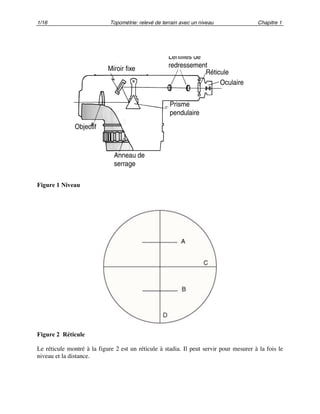

Figure 1 Niveau
Figure 2 Réticule
Le réticule montré à la figure 2 est un réticule à stadia. Il peut servir pour mesurer à la fois le
niveau et la distance.

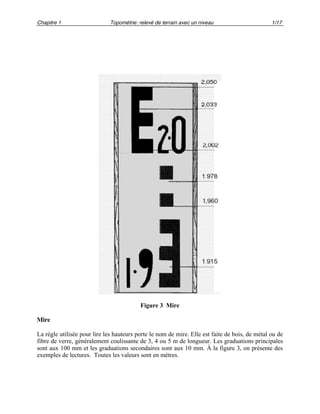

Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/17
Figure 3 Mire
Mire
La règle utilisée pour lire les hauteurs porte le nom de mire. Elle est faite de bois, de métal ou de
fibre de verre, généralement coulissante de 3, 4 ou 5 m de longueur. Les graduations principales
sont aux 100 mm et les graduations secondaires sont aux 10 mm. À la figure 3, on présente des
exemples de lectures. Toutes les valeurs sont en mètres.

Contenu connexe

Tendances

55618882 cours-de-piste
55618882 cours-de-piste55618882 cours-de-piste
55618882 cours-de-pisteAhmed HA

Les instruments topographiques par Ngninteguia. bertin
Les instruments topographiques par Ngninteguia. bertinLes instruments topographiques par Ngninteguia. bertin
Les instruments topographiques par Ngninteguia. bertin
bitagogo

Drop profil en long v1.1.1.c
Drop profil en long v1.1.1.cDrop profil en long v1.1.1.c
Drop profil en long v1.1.1.c
idropproject

Projet routier
Projet routierProjet routier
Projet routier
oumaima dkadek

Cours topographie
Cours topographieCours topographie
Cours topographierabahrabah

4 exercices sur les rappels mathématiques utiles en topo
4 exercices sur les rappels mathématiques utiles en topo4 exercices sur les rappels mathématiques utiles en topo
4 exercices sur les rappels mathématiques utiles en topo
Fallou Diouf

Caractéristiques géométriques des routes
Caractéristiques géométriques des routesCaractéristiques géométriques des routes
Caractéristiques géométriques des routes
Adel Nehaoua

Représentation graphique des routes
Représentation graphique des routesReprésentation graphique des routes
Représentation graphique des routes
Adel Nehaoua

Projet routier
Projet routier Projet routier
Projet routier
oumaima dkadek

Chapitre 2
Chapitre 2Chapitre 2
Chapitre 2
Anas Tounsi

Mnt et cubatures v10
Mnt et cubatures v10Mnt et cubatures v10
Mnt et cubatures v10
Med Lamine Bouguessa

Topographie
Topographie Topographie
Topographie
Noureddine Djebbari

Topomérie mesures des angles
Topomérie mesures des anglesTopomérie mesures des angles
Topomérie mesures des angles
Mouhssine Toni

Cubature et mouvement des terres
Cubature et mouvement des terresCubature et mouvement des terres
Cubature et mouvement des terres
Adel Nehaoua

Voirie.pptx
Voirie.pptxVoirie.pptx
Voirie.pptx
Chai71

Guide de conception des routes version finale
Guide de conception des routes  version finaleGuide de conception des routes  version finale
Guide de conception des routes version finaleHaffoudi abdelhaq

Routes_cours2_2021-2022 (2).pdf
Routes_cours2_2021-2022 (2).pdfRoutes_cours2_2021-2022 (2).pdf
Routes_cours2_2021-2022 (2).pdf
YasmineImrehane

Mesure des-angles-horizontaux
Mesure des-angles-horizontauxMesure des-angles-horizontaux
Mesure des-angles-horizontaux
GhasstonMrad


Tendances (20)

55618882 cours-de-piste
55618882 cours-de-piste55618882 cours-de-piste
55618882 cours-de-piste

Cours topo fst def
Cours topo fst defCours topo fst def
Cours topo fst def

Les instruments topographiques par Ngninteguia. bertin
Les instruments topographiques par Ngninteguia. bertinLes instruments topographiques par Ngninteguia. bertin
Les instruments topographiques par Ngninteguia. bertin

Drop profil en long v1.1.1.c
Drop profil en long v1.1.1.cDrop profil en long v1.1.1.c
Drop profil en long v1.1.1.c

Projet routier
Projet routierProjet routier
Projet routier

Cours topographie
Cours topographieCours topographie
Cours topographie

4 exercices sur les rappels mathématiques utiles en topo
4 exercices sur les rappels mathématiques utiles en topo4 exercices sur les rappels mathématiques utiles en topo
4 exercices sur les rappels mathématiques utiles en topo

Caractéristiques géométriques des routes
Caractéristiques géométriques des routesCaractéristiques géométriques des routes
Caractéristiques géométriques des routes

Représentation graphique des routes
Représentation graphique des routesReprésentation graphique des routes
Représentation graphique des routes

Projet routier
Projet routier Projet routier
Projet routier

Chapitre 2
Chapitre 2Chapitre 2
Chapitre 2

Mnt et cubatures v10
Mnt et cubatures v10Mnt et cubatures v10
Mnt et cubatures v10

Topographie
Topographie Topographie
Topographie

Topomérie mesures des angles
Topomérie mesures des anglesTopomérie mesures des angles
Topomérie mesures des angles

Cubature et mouvement des terres
Cubature et mouvement des terresCubature et mouvement des terres
Cubature et mouvement des terres

Voirie.pptx
Voirie.pptxVoirie.pptx
Voirie.pptx

Guide de conception des routes version finale
Guide de conception des routes  version finaleGuide de conception des routes  version finale
Guide de conception des routes version finale

Routes_cours2_2021-2022 (2).pdf
Routes_cours2_2021-2022 (2).pdfRoutes_cours2_2021-2022 (2).pdf
Routes_cours2_2021-2022 (2).pdf

Reft doc
Reft docReft doc
Reft doc

Mesure des-angles-horizontaux
Mesure des-angles-horizontauxMesure des-angles-horizontaux
Mesure des-angles-horizontaux


Similaire à Topometrie

Implantation tsgt
Implantation tsgtImplantation tsgt
Implantation tsgt
ayoub hachcham

cours de topographie CHENIKHER AGH premiere année master amenagement HA.pptx
cours de topographie CHENIKHER AGH premiere année master amenagement HA.pptxcours de topographie CHENIKHER AGH premiere année master amenagement HA.pptx
cours de topographie CHENIKHER AGH premiere année master amenagement HA.pptx
youssef483188

Le planimetre d'Amsler
Le planimetre d'AmslerLe planimetre d'Amsler
Le planimetre d'Amsler
RichardTerrat1

restitution.pdf
restitution.pdfrestitution.pdf
restitution.pdf
MultipleContent

La radionavigation
La radionavigationLa radionavigation
La radionavigation
Alchimiste Havier

Mémo Pilotage PPL(A) DR400 1.8
Mémo Pilotage PPL(A) DR400 1.8Mémo Pilotage PPL(A) DR400 1.8
Mémo Pilotage PPL(A) DR400 1.8
Stéphane Salmons

Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...
Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...
Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...
ssuserf33fd0

espace etudiant.licence 1er/2 anneé
espace etudiant.licence 1er/2 anneé espace etudiant.licence 1er/2 anneé
espace etudiant.licence 1er/2 anneé
saoula khereddine

Travaux de géographie. Département de hist
Travaux de géographie.  Département de histTravaux de géographie.  Département de hist
Travaux de géographie. Département de hist
Sprince4

ds-ex_topo.pdf
ds-ex_topo.pdfds-ex_topo.pdf
ds-ex_topo.pdf
EDOH6


Similaire à Topometrie (10)

Implantation tsgt
Implantation tsgtImplantation tsgt
Implantation tsgt

cours de topographie CHENIKHER AGH premiere année master amenagement HA.pptx
cours de topographie CHENIKHER AGH premiere année master amenagement HA.pptxcours de topographie CHENIKHER AGH premiere année master amenagement HA.pptx
cours de topographie CHENIKHER AGH premiere année master amenagement HA.pptx

Le planimetre d'Amsler
Le planimetre d'AmslerLe planimetre d'Amsler
Le planimetre d'Amsler

restitution.pdf
restitution.pdfrestitution.pdf
restitution.pdf

La radionavigation
La radionavigationLa radionavigation
La radionavigation

Mémo Pilotage PPL(A) DR400 1.8
Mémo Pilotage PPL(A) DR400 1.8Mémo Pilotage PPL(A) DR400 1.8
Mémo Pilotage PPL(A) DR400 1.8

Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...
Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...
Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...

espace etudiant.licence 1er/2 anneé
espace etudiant.licence 1er/2 anneé espace etudiant.licence 1er/2 anneé
espace etudiant.licence 1er/2 anneé

Travaux de géographie. Département de hist
Travaux de géographie.  Département de histTravaux de géographie.  Département de hist
Travaux de géographie. Département de hist

ds-ex_topo.pdf
ds-ex_topo.pdfds-ex_topo.pdf
ds-ex_topo.pdf


Dernier

Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Institut de l'Elevage - Idele

pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdfpdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
Elisée Ndjabu

JTC 2024 - Atelier APaChe-Pâturage des arbres par les chèvres
JTC 2024 - Atelier APaChe-Pâturage des arbres par les chèvresJTC 2024 - Atelier APaChe-Pâturage des arbres par les chèvres
JTC 2024 - Atelier APaChe-Pâturage des arbres par les chèvres
Institut de l'Elevage - Idele

Reconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la fermeReconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la ferme
Institut de l'Elevage - Idele

Accompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de productionAccompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de production
Institut de l'Elevage - Idele

Covadis tutorial.pptx travuax publics route
Covadis tutorial.pptx travuax publics routeCovadis tutorial.pptx travuax publics route
Covadis tutorial.pptx travuax publics route
Nadjibibrahim

RAPPORT DE STAGE sur CHANTIER BTP (by BR Engineering ) (1) (1).pdf
RAPPORT DE STAGE  sur CHANTIER  BTP (by BR Engineering ) (1) (1).pdfRAPPORT DE STAGE  sur CHANTIER  BTP (by BR Engineering ) (1) (1).pdf
RAPPORT DE STAGE sur CHANTIER BTP (by BR Engineering ) (1) (1).pdf
fatima413951

Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Institut de l'Elevage - Idele

electronique de puissance Electronique-de-puissance-cours-N°5.pdf
electronique de puissance Electronique-de-puissance-cours-N°5.pdfelectronique de puissance Electronique-de-puissance-cours-N°5.pdf
electronique de puissance Electronique-de-puissance-cours-N°5.pdf
Elisée Ndjabu

1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande
Institut de l'Elevage - Idele

Catia.conception_mecanique_des_piecespptx
Catia.conception_mecanique_des_piecespptxCatia.conception_mecanique_des_piecespptx
Catia.conception_mecanique_des_piecespptx
ssusercb2b311

Comment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptationComment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptation
Institut de l'Elevage - Idele

BeeBOP diaporama webinaire : Et si l’IA permettait de compléter l’observatio...
BeeBOP diaporama webinaire : Et si l’IA permettait de compléter l’observatio...BeeBOP diaporama webinaire : Et si l’IA permettait de compléter l’observatio...
BeeBOP diaporama webinaire : Et si l’IA permettait de compléter l’observatio...
Institut de l'Elevage - Idele

Accompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermièreAccompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermière
Institut de l'Elevage - Idele

COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivoresCOUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
Institut de l'Elevage - Idele


Dernier (15)

Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...

pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdfpdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf

JTC 2024 - Atelier APaChe-Pâturage des arbres par les chèvres
JTC 2024 - Atelier APaChe-Pâturage des arbres par les chèvresJTC 2024 - Atelier APaChe-Pâturage des arbres par les chèvres
JTC 2024 - Atelier APaChe-Pâturage des arbres par les chèvres

Reconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la fermeReconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la ferme

Accompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de productionAccompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de production

Covadis tutorial.pptx travuax publics route
Covadis tutorial.pptx travuax publics routeCovadis tutorial.pptx travuax publics route
Covadis tutorial.pptx travuax publics route

RAPPORT DE STAGE sur CHANTIER BTP (by BR Engineering ) (1) (1).pdf
RAPPORT DE STAGE  sur CHANTIER  BTP (by BR Engineering ) (1) (1).pdfRAPPORT DE STAGE  sur CHANTIER  BTP (by BR Engineering ) (1) (1).pdf
RAPPORT DE STAGE sur CHANTIER BTP (by BR Engineering ) (1) (1).pdf

Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...

electronique de puissance Electronique-de-puissance-cours-N°5.pdf
electronique de puissance Electronique-de-puissance-cours-N°5.pdfelectronique de puissance Electronique-de-puissance-cours-N°5.pdf
electronique de puissance Electronique-de-puissance-cours-N°5.pdf

1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande

Catia.conception_mecanique_des_piecespptx
Catia.conception_mecanique_des_piecespptxCatia.conception_mecanique_des_piecespptx
Catia.conception_mecanique_des_piecespptx

Comment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptationComment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptation

BeeBOP diaporama webinaire : Et si l’IA permettait de compléter l’observatio...
BeeBOP diaporama webinaire : Et si l’IA permettait de compléter l’observatio...BeeBOP diaporama webinaire : Et si l’IA permettait de compléter l’observatio...
BeeBOP diaporama webinaire : Et si l’IA permettait de compléter l’observatio...

Accompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermièreAccompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermière

COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivoresCOUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivores


Topometrie

  • 1. Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/1 CHAPITRE 1 TOPOMÉTRIE: RELEVÉ DE TERRAIN AVEC UN NIVEAU OBJECTIFS 2 INTRODUCTION 2 1.1 DÉFINITIONS 3 1.2 STADIMÉTRIE 4 EXEMPLE RÉSOLU 10 EXERCICES À RÉSOUDRE 11
  • 2. 1/2 Topométrie: relevé de terrain avec un niveau Chapitre 1 OBJECTIFS À la fin de ce chapitre, l'étudiant devrait être en mesure de: 1- Identifier les différentes composantes d'un stadimètre. 2- Comprendre le fonctionnement d'un stadimètre sur le terrain 3- Faire de la prise de données sur le terrain pour transférer ces données sur un plan. INTRODUCTION La topométrie consiste en l'ensemble des travaux effectués sur le terrain pour procéder aux relevés métriques nécessaire à l'établissement d'une carte. Dans le domaine agricole, la topométrie a deux grandes applications, soient : L'étude du terrain pour pouvoir effectuer le placement des drains dans le sol. L'étude de la topographie du terrain pour pouvoir effectuer le nivellement lors de la construction des bâtiments. Toutes opérations en topométrie se ramènent, d'une façon générale, à deux types de mesures: a) mesure de distance et b) mesure d'angles. Les mesures de distance peuvent être effectuées horizontalement, ou suivant la pente, ou verticalement (nivellement). Mais, par convention et aussi parce que c'est plus commode, les mesures sont toujours données horizontalement, à l'exception du nivellement. Les angles, quant à eux, sont mesurés dans le plan horizontal ou dans le plan vertical.
  • 3. Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/3 1.1 DÉFINITIONS Dans le domaine de la topométrie, plusieurs termes et expressions sont utilisés; il est important de savoir ce que chacun veut dire: Verticale : La verticale, en un lieu, est la direction de la force due à la pesanteur; le fil à plomb donne la verticale du lieu. Plan vertical : C'est un plan qui passe par la verticale du lieu Plan horizontal : C'est un plan tangent à une surface de niveau en un lieu donné; il est perpendiculaire à la verticale du lieu. Ligne horizontale : La ligne horizontale est une droite entièrement contenue dans un plan horizontal. Elle correspond à la directrice d'une nivelle, lorsque celle-ci est calée. Surface de niveau : Surface courbe qui est normale à la direction de la force due à la pesanteur en tous ses points. Dans la pratique, pour ce qui est d'une faible étendue, cette surface peut se ramener à son plan tangent, appelé plan de référence. Niveau moyen de la mer : Surface de référence conventionnelle de nivellement qui correspond au niveau moyen de la mer, établi à l'aide de marégraphes observés sur une période de dix à vingt ans. Altitude : L'altitude en un lieu est la hauteur de ce lieu au-dessus du niveau moyen de la mer. Repère de nivellement : Le repère de nivellement est une marque permanente d'altitude connue. Généralement, c'est une installation fixe à des endroits bien déterminés (ponts, églises, bâtiments gouvernementaux, etc...), comportant une plaque de laiton portant l'identification du repère. Niveau : Appareil constitué de lentilles, prismes, cheveux (à l'horizontale), trépied à vis de calage, plateau avec bulle de nivellement * différent du théodolite qui est une lunette avec angles sur la verticale Chaîne : ruban métallique (très précis) Mire : règle verticale marquée aux centimètres Dessin (à partir des relevés au niveau) : Tracé sur papier à partir de règle, rapporteur d'angles et compas Sciences requises : trigonométrie (angles, distances), addition, soustraction, logique Habiletés : minutie, précision
  • 4. 1/4 Topométrie: relevé de terrain avec un niveau Chapitre 1 Objets identifiés : points
  • 5. Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/5 Élévation Point Référence Distance horizontale Angle à l'horizontal Figure 1.1 Illustration des caractéristiques d'un point Relevés : - cheminement avec points tournants - le plus possible en ligne droite Fermeture : • toujours revenir au point de départ • fermer le polygone (distances et angles) • permet de contrôler les erreurs (élévation et positionnement) Vérification de l'appareil (horizontalité du plateau) X X A 1 B 2 C Points de transfert (points tournants) : - toujours doubles et solides - alignés avec les stations = préférable Redondances :jamais trop pour détecter les erreurs 1.2 STADIMÉTRIE La stadimétrie est une détermination optique des distances évitant ainsi leur mesure directe. L'instrument utilisé pour ces mesures est le stadimètre, il détermine par simple observation, sans se déplacer, la distance entre deux points. Ces deux points sont représentés par le stadimètre et l'autre par une règle graduée appelée stadia. Le procédé consiste à évaluer la longueur de la portion du stadia interceptée par les deux fils. Lors de l'arrivée sur le terrain, certaines règles de base sont à suivre: Choisir un emplacement, pour le stadimètre, suffisamment plat permettant de faire des visées d'environ 100 m de part et d'autre. Le sol doit être ferme pour faciliter une mise en station stable de l'instrument. Choisir des périodes, pendant la journée, où les conditions atmosphériques sont favorables: des journées nuageuses de préférence.
  • 6. 1/6 Topométrie: relevé de terrain avec un niveau Chapitre 1 Placer l'instrument à l'ombre ou le protéger du soleil et éviter de placer le trépied sur l'asphalte par une journée chaude. Bien serrer les vis sans les forcer. Il y a des réglages qui peuvent en affecter d'autres; il est important de suivre une certaine séquence dans les opérations. Cas habituel Cas exceptionnel Figure 1.2 Illustration de la visée au stadimètre Précision des mesures au stadia : X = C ! VH " VB( ) où C =100 VH " VB = VH " VM( )+ VM " VB( ) Précision de ± 1 cm à la lecture ! Précision de ± 2 m sur X
  • 7. Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/7 f a' b' = d AB or a' b' = i d' où f i = d AB =100 d = f i ! AB D = d + f + c D = f i ! AB " # $ % + f + c( ) D = f i ! AB " # $ % + C et C est négligeable D = 100 ! AB
  • 8. 1/8 Topométrie: relevé de terrain avec un niveau Chapitre 1 Les rayons aa' et bb' traversent le verre anallatiseur, puis convergent en son foyer objet F2 et rencontrent l'objectif en a1 et b1. Si F2 est situé entre l'objectif et son foyer image F'1, l'objectif en donne l'image virtuelle φ d'où semblent provenir les rayons qui vont couper les stadia en A et B. Ainsi la correction d'anallatisme est évitée, d étant pris à partir de l'axe principal et conséquemment est égal à D. VAR = Visée arrière: Lecture faite sur la mire, placée sur un point dont l'élévation est connue, dans le but de déterminer la hauteur de l'instrument. VAV = Visée avant: Lecture faite sur la mire dans le but de déterminer l'élévation du point sur lequel repose la mire. RN = Repère de nivellement ou encore BM = Bench mark HI = VAR + ZR ZP = HI - VAV
  • 9. Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/9 Exemple de nivellement sans mesure des distances Station Visée arrière Hauteur de l'instrument Visée avant Élévation J1 1 = 100,00 1,50 101,50 V2 = 0,50 2 = 101,00 J2 0,65 101,65 V3 = 1,35 3 = 100,30 J3 1,10 101,40 V4 = 0,55 4 = 100,85 J4 1,50 102,65 V5 = 0,45 5 = 102,20 100,00 Repère de nivellement = point 1 + 1,50 Visée arrière, R1 101,50 Hauteur de l'instrument, J1 - 0,50 Visée avant, V2 101,00 Point tournant I = point 2 + 0,65 Visée arrière, R2 101,65 Hauteur de l'instrument, J2 - 1,35 Visée avant, V3 100,30 Point tournant II = point 3 + 1,10 Visée arrière, R3 101,40 Hauteur de l'instrument, J3 - 0,55 Visée avant, V4 100,85 Point tournant III = point 4 + 1,80 Visée arrière, R4 102,65 Hauteur de l'instrument, J4 - 0,45 Visée avant, V5 102,20 Élévation du point 5
  • 10. 1/10 Topométrie: relevé de terrain avec un niveau Chapitre 1 Exemple d'un carnet de relevés À compléter et corriger Point Visée Angle Hauteur d'instrument Distance Élévation Basse Moyenne Haute (°) (m) (m) (m) RN 1,85 1,50 1,15 0 51,50 70 50,00 P1 1,51 1,65 1,78 49,85 P2 1,45 1,75 1,96 70 49,75 PT1 (A) 1,05 1,35 1,66 230 61 50,15 (B) 1,26 1,55 1,85 59 49,95 PT1 (A) 1,35 1,75 2,05 51,90 (B) 1,65 1,95 2,36 51,90 P3 0,95 1,10 1,26 218
  • 11. Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/11
  • 12. 1/12 Topométrie: relevé de terrain avec un niveau Chapitre 1 EXEMPLE RÉSOLU Ex 1.1 Dans un champ, vous voulez déterminer la dénivellation du terrain pour la pose d'un drain. Les données recueillies sont présentées au tableau suivant. Point Visée Angle Basse Moyenne Haute (°) BM 0,30 0,70 1,10 0 Point haut du champ 0,80 1,00 1,20 35 Point bas du champ 0,60 1,40 2,20 160 Solution: Ce qu'il faut savoir, c'est la distance séparant les deux points du drain. Pour ce faire, il faut connaître la distance des deux points par rapport au stadimètre. Point haut ! D = 1,20 " 0, 80( ) #100 = 40 m Point bas ! D = 2, 20 " 0, 60( ) #100 =160 m BM Point haut Point bas Drain Niveau c = 160 m b = 40 m a = ? m A Par la suite, il faut trouver la distance séparant les deux points à l'aide de la loi des cosinus: a2 = b2 + c2 ! 2bc cos A En sachant que A =160 ! 35 =125 o a 2 = 40 2 +160 2 ! 2 " 40 " 160 " cos125 o ( ) a2 = 34 542 # a = a2 = 34 542 donc a =186 m On a donc une dénivellation de 40 cm sur une distance de 186 m pour une pente de:
  • 13. Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/13 Pente = 0, 4 186 !100 = 0, 22%
  • 14. 1/14 Topométrie: relevé de terrain avec un niveau Chapitre 1 EXERCICES À RÉSOUDRE 1.2 Lors des mesures de distance et de positionnement de points avec un niveau, pourquoi la double mesure prévue dans la réalisation d'un point tournant est-elle si importante ? 1.3 En vérifiant les inscriptions du carnet de relevés suivant, corriger, après les avoir rayées, les valeurs erronées qui peuvent être corrigées et inscrire un "?" à côté des valeurs susceptibles d'être erronées mais que l'on ne peut vérifier. Point Visée Angle Hauteur Instrument Distance Élévation Basse Moyenne Haute (°) (m) (m) (m) Station A 101,63 1 1,79 2,29 2,69 150 90 99,34 PT1 (A) 1,82 2,05 2,38 275 56 99,58 PT1 (B) 1,89 2,23 2,55 265 66 99,40 Station B 0,45 0,94 1,43 275 98 100,69 _________ ________ ________ ________ ________ ________ ________ ________ PT1 (A) 1,66 1,82 1,99 0 103,45 33 PT1 (B) 1,85 2,01 2,17 0 103,64 32 Rép: Point Visée Angle Hauteur Instrument Distance Élévation Basse Moyenne Haute (°) (m) (m) (m) Station A 101,63 1 1,79 ? 2,29 ? 2,69 ? 150 90 ? 99,34 ? PT1 (A) 1,72 2,05 2,38 275 66 99,58 PT1 (B) 1,89 2,23 2,55 275 66 99,40
  • 15. Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/15 Station B 0,45 0,94 1,43 275 98 100,69 _________ ________ ________ ________ ________ ________ ________ ________ PT1 (A) 1,66 1,82 1,99 0 101,40 33 PT1 (B) 1,85 2,01 2,17 0 101,41 32
  • 16. 1/16 Topométrie: relevé de terrain avec un niveau Chapitre 1 Figure 1 Niveau Figure 2 Réticule Le réticule montré à la figure 2 est un réticule à stadia. Il peut servir pour mesurer à la fois le niveau et la distance.
  • 17. Chapitre 1 Topométrie: relevé de terrain avec un niveau 1/17 Figure 3 Mire Mire La règle utilisée pour lire les hauteurs porte le nom de mire. Elle est faite de bois, de métal ou de fibre de verre, généralement coulissante de 3, 4 ou 5 m de longueur. Les graduations principales sont aux 100 mm et les graduations secondaires sont aux 10 mm. À la figure 3, on présente des exemples de lectures. Toutes les valeurs sont en mètres.
