L'équipe Salengro1 a construit un tracteur à fourche en utilisant des plans Meccano, en intégrant un châssis, un moteur et un support pour la fourche. Ils ont étudié le fonctionnement d'un vérin et conçu un système avec une seringue pour simuler le mouvement de la fourche. Le document mentionne également des métiers liés à la fabrication et à l'assemblage de pièces industrielles.

1. Challenge Meccano 2016
Équipe : SALENGRO1
Le tracteur à fourche

2. L'équipe
MadisonMadison
MaximeMaxime
LoganLogan
AliciaAlicia
ClarisseClarisse

3. La construction
Pour le tracteur à fourche nous avions besoin d'un châssis et d'un support pour la
fourche qui monte et descend fixé à l'avant du tracteur.
Il fallait aussi trouver un mécanisme pour que la fourche monte
Et on voulait mettre une carrosserie.

4. La construction

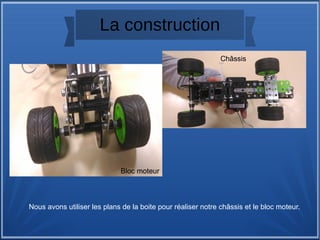

Nous avons utiliser les plans de la boite pour réaliser notre châssis et le bloc moteur.
Bloc moteur
Châssis

5. La construction

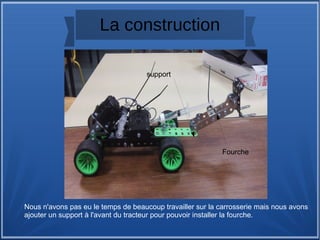

Nous n'avons pas eu le temps de beaucoup travailler sur la carrosserie mais nous avons
ajouter un support à l'avant du tracteur pour pouvoir installer la fourche.
support
Fourche

6. La construction
On a vu que dans le tracteur il y avait des vérins pour lever la fourche
On a regarder comment un vérin fonctionne.
Vérin
Vérin

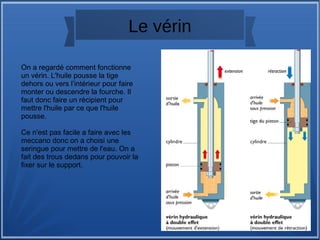

7. Le vérin
On a regardé comment fonctionne
un vérin. L'huile pousse la tige
dehors ou vers l’intérieur pour faire
monter ou descendre la fourche. Il
faut donc faire un récipient pour
mettre l'huile par ce que l'huile
pousse.
Ce n'est pas facile a faire avec les
meccano donc on a choisi une
seringue pour mettre de l'eau. On a
fait des trous dedans pour pouvoir la
fixer sur le support.

8. fabrication
eau
eau
1
2

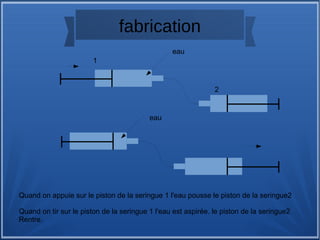

Quand on appuie sur le piston de la seringue 1 l'eau pousse le piston de la seringue2
Quand on tir sur le piston de la seringue 1 l'eau est aspirée. le piston de la seringue2
Rentre.

9. La construction

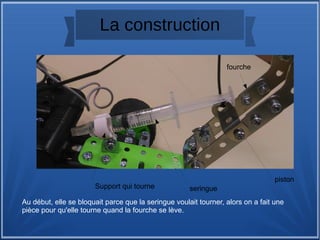

Au début, elle se bloquait parce que la seringue voulait tourner, alors on a fait une
pièce pour qu'elle tourne quand la fourche se lève.
seringue
fourche
piston
Support qui tourne

10. La vidéo

11. Les métiers

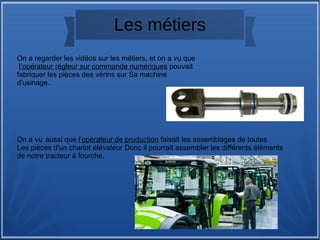

On a regarder les vidéos sur les métiers, et on a vu que
l’opérateur régleur sur commande numériques pouvait
fabriquer les pièces des vérins sur Sa machine
d'usinage.
On a vu aussi que l’opérateur de production faisait les assemblages de toutes
Les pièces d'un chariot élévateur Donc il pourrait assembler les différents éléments
de notre tracteur à fourche.
