Le document présente les caractéristiques techniques du moulinet de pêche Stella SW de Shimano, mettant en avant des innovations comme le système 'X-Ship' pour une transmission de puissance améliorée et des matériaux comme l'aluminium renforcé pour une robustesse accrue. Des technologies telles que 'X-Shield' et 'X-Protect' assurent une protection contre l'eau, rendant le moulinet adapté à des conditions de pêche extrêmes. La gamme propose différents modèles adaptés à divers types de pêche, chacun avec des spécifications améliorées pour répondre aux besoins des pêcheurs professionnels.

2. LES VIDEOS
VIDEO 1 htt //t hi
1: http://tv.shimano.co.jp/movie/promotion/promotion2013_stellasw/
j / i / ti / ti 2013 t ll /
VIDEO 2: http://tv.shimano.co.jp/movie/promotion/promotion2013_stellasw_2/
SHOW YOUR POWER

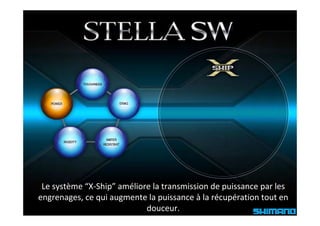

3. Le système “X‐Ship” améliore la transmission de puissance par les
y p p p
engrenages, ce qui augmente la puissance à la récupération tout en
douceur.

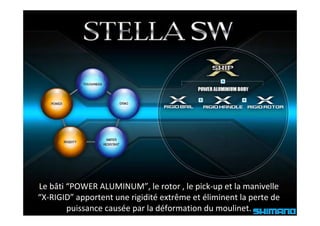

4. Le bâti “POWER ALUMINUM”, le rotor , le pick‐up et la manivelle
, , p p
“X‐RIGID” apportent une rigidité extrême et éliminent la perte de
puissance causée par la déformation du moulinet.

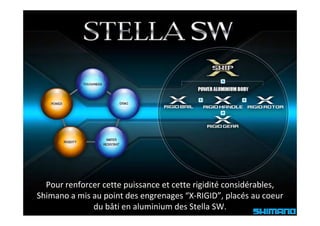

5. Pour renforcer cette puissance et cette rigidité considérables,
Shimano a mis au point des engrenages “X‐RIGID”, placés au coeur
du bâti en aluminium des Stella SW.

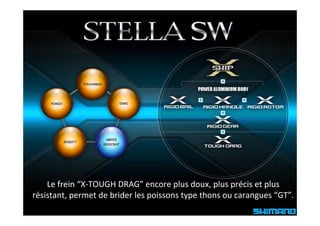

6. Le frein “X‐TOUGH DRAG” encore plus doux, plus précis et plus
résistant, permet de brider les poissons type thons ou carangues “GT”.

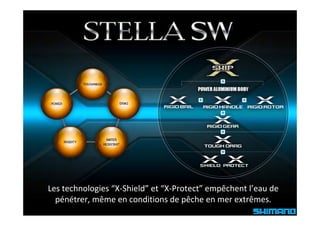

7. Les technologies X Shield et X Protect empêchent l’eau de
Les technologies “X‐Shield” et “X‐Protect” empêchent l eau de
pénétrer, même en conditions de pêche en mer extrêmes.

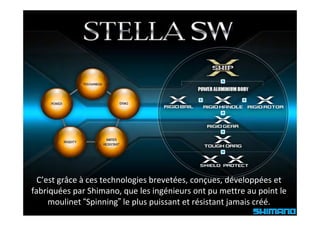

8. C’est grâce à ces technologies brevetées, conçues, développées et
fabriquées par Shimano que les ingénieurs ont pu mettre au point le
par Shimano, que les ingénieurs au point le
moulinet “Spinning” le plus puissant et résistant jamais créé.

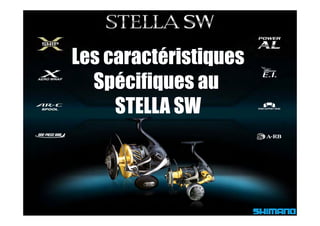

9. Les caractéristiques
Spécifiques au
STELLA SW

10. Le système “X‐Ship” offre une
L è “X Shi ” ff
plus grande transmission de
puissance grâce aux engrenages
puissance grâce aux engrenages
surdimensionnés, très précis et
associés à un support de
roulement amélioré.
Une pression maximale sur le poisson
est obtenue grâce à l
b â à la puissance et à
i à
la rigidité améliorées du moulinet.

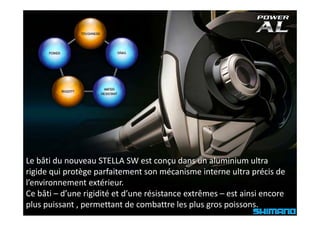

11. Le bâti du nouveau STELLA SW est conçu dans un aluminium ultra
ç
rigide qui protège parfaitement son mécanisme interne ultra précis de
l’environnement extérieur.
Ce bâti – d’une rigidité et d’une résistance extrêmes – est ainsi encore
plus puissant , permettant de combattre les plus gros poissons.

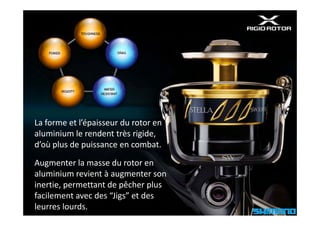

12. La forme et l’épaisseur du rotor en
aluminium le rendent très rigide,
d’où plus de puissance en combat.
Augmenter la masse du rotor en
Augmenter la masse du rotor en
aluminium revient à augmenter son
inertie, permettant de pêcher plus
facilement avec des “Jigs” et des
leurres lourds.

13. Le “pick‐up” est conçu à partir
d un fil en titane plus épais qui
d’un fil en titane plus épais qui
augmente considérablement sa
rigidité et sa résistance aux
et sa résistance aux
chocs.
Il est également plus léger et
résistant à la corrosion.

14. Un “pick‐up” très fiable grâce à
p p g
sa construction monobloc “SR”,
un galet renforcé protégé par
une couche de carbone
amorphe (DLC) et des bras de
“pick up” très robustes traités
pick‐up très robustes traités
anti‐corrosion.

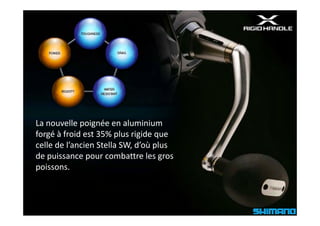

15. La nouvelle poignée en aluminium
forgé à froid est 35% plus rigide que
celle de l’ancien Stella SW, d’où plus
de puissance pour combattre les gros
poissons.
i

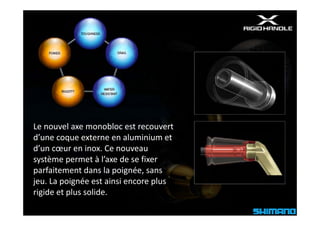

16. Le nouvel axe monobloc est recouvert
d une coque externe en aluminium et
d’une coque externe en aluminium et
d’un cœur en inox. Ce nouveau
système permet à l’axe de se fixer
parfaitement dans la poignée, sans
jeu. La poignée est ainsi encore plus
rigide et plus solide.
i id t l lid

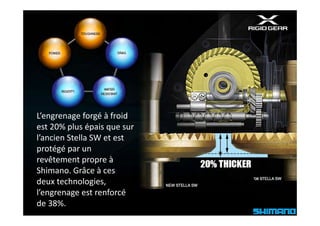

17. L’engrenage forgé à froid
L’ f é à f id
est 20% plus épais que sur
l ancien Stella SW et est
l’ancien Stella SW et est
protégé par un
revêtement propre à
Shimano. Grâce à ces
deux technologies,
l’engrenage est renforcé
l’ t f é
de 38%.

18. Les rondelles de frein de plus
gros diamètre situées sous la
bobine rendent le frein plus
stable et plus souple en
stable et pl s so ple en
combat.

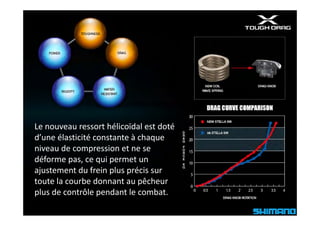

19. Le nouveau ressort hélicoïdal est doté
d une élasticité constante à chaque
d’une élasticité constante à chaque
niveau de compression et ne se
déforme pas, ce qui permet un
ajustement du frein plus précis sur
toute la courbe donnant au pêcheur
plus de contrôle pendant le combat.
l d t ôl d tl b t

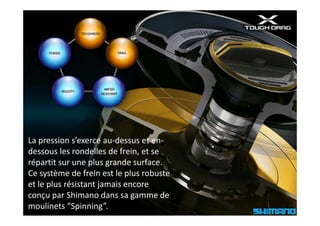

20. La pression s’exerce au‐dessus et en‐
L i ’ d t
dessous les rondelles de frein, et se
répartit sur une plus grande surface.
plus grande surface.
Ce système de frein est le plus robuste
et le plus résistant jamais encore
conçu par Shimano dans sa gamme de
moulinets “Spinning”.

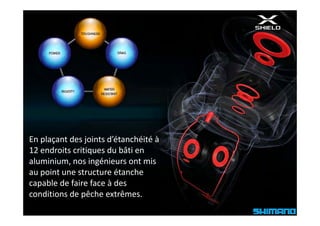

21. En plaçant des joints d étanchéité à
En plaçant des joints d’étanchéité à
12 endroits critiques du bâti en
aluminium, nos ingénieurs ont mis
, g
au point une structure étanche
capable de faire face à des
conditions de pêche extrêmes.

22. La première lèvre du système de joint en
caoutchouc à trois lèvres – unique au
à trois unique au
Stella SW – empêche l’eau à basse
p
pression de pénétrer. Ensuite, la graisse
p , g
située entre la deuxième et la troisième
lèvre empêche l’eau à haute pression de
pénétrer tout en garantissant une
douceur de rotation du rotor. Le joint
placé au niveau de l’anti retour est
au niveau de l anti‐retour
critique pour empêcher l’eau de
pénétrer.

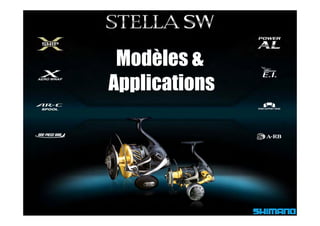

23. Modèles &
Applications

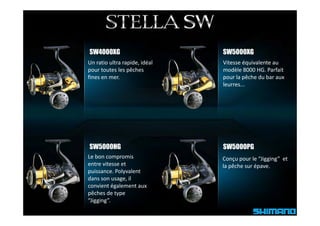

24. SW4000XG SW5000XG
Un ratio ultra rapide, idéal
Un ratio ultra rapide idéal Vitesse équivalente au
au
pour toutes les pêches modèle 8000 HG. Parfait
fines en mer. pour la pêche du bar aux
leurres...
SW5000HG SW5000PG
Le bon compromis Conçu pour le “Jigging” et
entre vitesse et
entre vitesse et la pêche sur épave.
l ê h é
puissance. Polyvalent
dans son usage, il
convient également aux
pêches de type
“Jigging”.

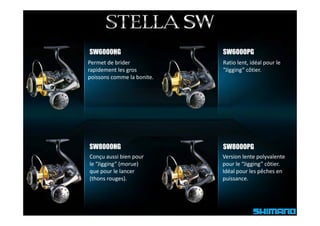

25. SW6000HG SW6000PG
Permet de brider
de brider Ratio lent, idéal pour le
Ratio lent idéal pour le
rapidement les gros “Jigging” côtier.
poissons comme la bonite.
SW8000HG SW8000PG
Conçu aussi bien pour Version lente polyvalente
le Jigging (morue)
le “Jigging” (morue) pour le Jigging côtier
pour le “Jigging” côtier.
que pour le lancer Idéal pour les pêches en
(thons rouges). puissance.

26. SW10000PG SW14000XG
Robuste et compact. Conçu
Robuste et compact Conçu Maniable, ultra‐rapide et
Maniable ultra rapide et
pour le “Jigging” pour la résistant à la fois. Capacité
pêche de sérioles et autres de fil de 300 mètres (#6)
gros poissons. p
pour la pêche du thon et
p
des grosses GT.
SW18000HG
Conçu pour prospecter
une grande zone
d
rapidement en
“Jigging” ou en
“Popping” pour
Popping pour
rechercher les grosses
carangues “GT“ ou les
gros thons rouges.

27. SW20000PG SW30000
Modèle idéal pour le
Modèle idéal pour le Une capacité de fil de
de fil de
“Power Jigging” et les 600 mètres (PE #8)!
pêches en profondeur. Ultra puissant, ce
Idéal pour la recherche des moulinet permet de
grosses sérioles et thons à combattre les plus gros
dents de chien. thons. Il s’agit du
moulinet “Spinning” le
plus gros et le plus
plus gros et le plus
puissant jamais encore
créé par Shimano.

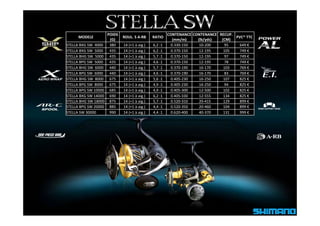

28. POIDS CONTENANCE CONTENANCE RECUP.
MODELE ROUL. S A‐RB
ROUL S A RB RATIO PVC* TTC
PVC* TTC
(G) (mm/m) (lb/yds) (CM)
STELLA BXG SW 4000 380 14 (+1 à aig.) 6,2 :1 0.330‐150 10‐200 95 649 €
STELLA BXG SW 5000 435 14 (+1 à aig.) 6,2 :1 0.370‐150 12‐195 105 749 €
STELLA BHG SW 5000 435 14 (+1 à aig.) 5,7 :1 0.370‐150 12‐195 97 749 €
STELLA BPG SW 5000
STELLA BPG SW 5000 435 14 (+1 à aig.)
14 (+1 à aig ) 4,6 :1
4 6 :1 0.370‐150
0 370 150 12‐195
12 195 78 749 €
749 €
STELLA BHG SW 6000 440 14 (+1 à aig.) 5,7 :1 0.370‐190 16‐170 103 769 €
STELLA BPG SW 6000 440 14 (+1 à aig.) 4,6 :1 0.370‐190 16‐170 83 769 €
STELLA BHG SW 8000 675 14 (+1 à aig.) 5,6 :1 0.405‐230 16‐250 107 825 €
STELLA BPG SW 8000 675 14 (+1 à aig.) 4,9 :1 0.405‐230 16‐250 94 825 €
STELLA BPG SW 10000 685 14 (+1 à aig.) 4,9 :1 0.405‐300 12‐500 102 825 €
STELLA BXG SW 14000 690 14 (+1 à aig.) 6,2 :1 0.405‐330 12‐555 134 825 €
STELLA BHG SW 18000 875 14 (+1 à aig.) 5,7 :1 0.520‐310 20‐415 129 899 €
STELLA BPG SW 20000 885 14 (+1 à aig.) 4,4 :1 0.520‐350 20‐460 104 899 €
STELLA SW 30000
STELLA SW 30000 990 14 (+1 à aig.)
14 (+1 à aig ) 4,4 :1
4 4 :1 0.620 400
0 620‐400 40 370
40‐370 131 999 €
999 €
