présentation sur Les régimes de neutre.pptx
- 1. RÉGIMES DE NEUTRE Présentéepar : Ouis Anis Hichem Essmine Abdelmoumen Meftahi Chakib Bouzegaou Oussama Rammouche Yasser Module: Sécurité électrique Groupe No. 13 Prof. H. Nahilia 01

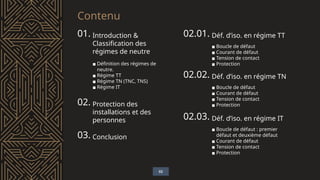

- 2. Contenu 01. Introduction & Classificationdes régimes de neutre ▪ Définition des régimes de neutre. ▪ Régime TT ▪ Régime TN (TNC, TNS) ▪ Régime IT 02.01. Déf. d’iso. en régime TT ▪ Boucle de défaut ▪ Courant de défaut ▪ Tension de contact ▪ Protection 02. Protection des installations et des personnes 03. Conclusion 02.02. Déf. d’iso. en régime TN ▪ Boucle de défaut ▪ Courant de défaut ▪ Tension de contact ▪ Protection 02.03. Déf. d’iso. en régime IT ▪ Boucle de défaut : premier défaut et deuxième défaut ▪ Courant de défaut ▪ Tension de contact ▪ Protection 02

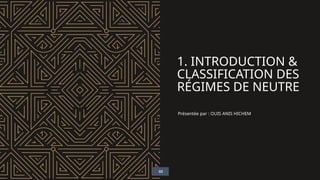

- 3. 1. INTRODUCTION & CLASSIFICATIONDES RÉGIMES DE NEUTRE Présentée par : OUIS ANIS HICHEM 03
- 4. Module: Sécurité électrique GroupeNo. 13 Présentée par : Ouis Anis Hichem L’utilisation de l’énergie électrique présente des risques tant pour les personnes que pour les matériels. Le régime de neutre ou bien SLT est un schéma de liaison à la terre constitué d’une boucle permettant l’écoulement des courant de défaut et solliciter les dispositifs de protection par la coupure automatique. Introduction 04

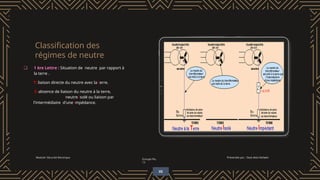

- 5. Module: Sécurité électrique GroupeNo. 13 Présentée par : Ouis Anis Hichem ❏ 1 ère Lettre : Situation de neutre par rapport à la terre . T: liaison directe du neutre avec la terre. I: absence de liaison du neutre à la terre, neutre isolé ou liaison par l'intermédiaire d'une impédance. Classification des régimes de neutre 05

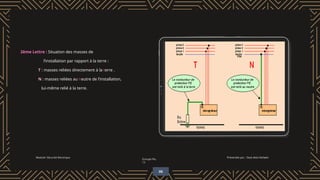

- 6. Module: Sécurité électrique GroupeNo. 13 Présentée par : Ouis Anis Hichem 2ème Lettre : Situation des masses de l’installation par rapport à la terre : T : masses reliées directement à la terre . N : masses reliées au neutre de l’installation, lui-même relié à la terre. 06

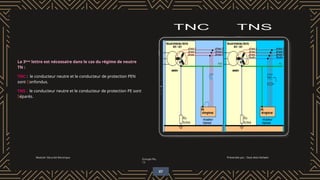

- 7. Module: Sécurité électrique GroupeNo. 13 Présentée par : Ouis Anis Hichem La 3ème lettre est nécessaire dans le cas du régime de neutre TN : TNC : le conducteur neutre et le conducteur de protection PEN sont Confondus. TNS : le conducteur neutre et le conducteur de protection PE sont Séparés. 07

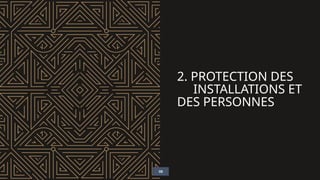

- 8. 2. PROTECTION DES INSTALLATIONSET DES PERSONNES 08
- 9. 1. RÉGIME TT Présentéepar : ESSMINE ABDELMOUMEN 09

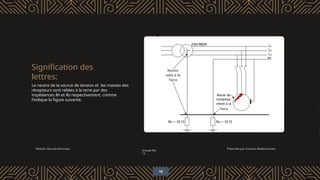

- 10. Signification des lettres: Le neutrede la source de tension et les masses des récepteurs sont reliées à la terre par des impédances Rn et Ru respectivement, comme l’indique la figure suivante. Module: Sécurité électrique Groupe No. 13 Présentée par: Essmine Abdelmoumen 10
- 11. ETUDE D’UN DÉFAUT D’ISOLEMENTEN RÉGIME TT ● Boucle de défaut ● Courant de défaut ● Tension de contact ● Protection Module: Sécurité électrique Les régimes de neutre Groupe No. 13 11

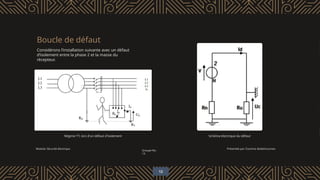

- 12. Boucle de défaut Considéronsl’installation suivante avec un défaut d’isolement entre la phase 2 et la masse du récepteur. Module: Sécurité électrique Groupe No. 13 Présentée par: Essmine Abdelmoumen Régime TT, lors d'un défaut d'isolement Schéma électrique du défaut 12

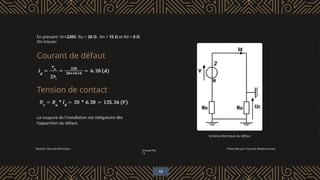

- 13. Module: Sécurité électrique GroupeNo. 13 Présentée par: Essmine Abdelmoumen Courant de défaut Schéma électrique du défaut En prenant: Vn=220V, Ru = 20 Ω , Rn = 15 Ω et Rd = 0 Ω On trouve: Tension de contact La coupure de l'installation est obligatoire dès l'apparition du défaut. 13
- 14. Module: Sécurité électrique GroupeNo. 13 Présentée par: Essmine Abdelmoumen Protection Emplacement des DDR La protection est assurée par un dispositif à courant résiduel différentiel DDR. La sensibilité de ce DDR dépend de la tension limite de sécurité (UL) et la résistance du prise de terre de l'installation (Ru). 14
- 15. 2. RÉGIME TN(TNC, TNS) Présentée par : MEFTAHI CHAKIB 15

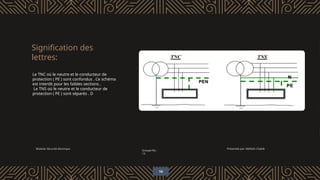

- 16. Signification des lettres: Module: Sécuritéélectrique Groupe No. 13 Présentée par: Meftahi Chakib Le TNC où le neutre et le conducteur de protection ( PE ) sont confondus . Ce schéma est interdit pour les faibles sections , Le TNS où le neutre et le conducteur de protection ( PE ) sont séparés . D 16

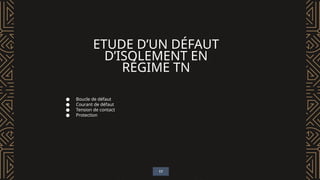

- 17. ETUDE D’UN DÉFAUT D’ISOLEMENTEN RÉGIME TN ● Boucle de défaut ● Courant de défaut ● Tension de contact ● Protection 17

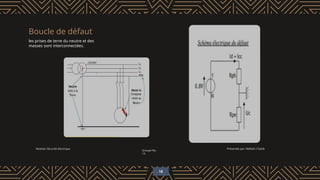

- 18. Boucle de défaut lesprises de terre du neutre et des masses sont interconnectées. 18 Module: Sécurité électrique Groupe No. 13 Présentée par: Meftahi Chakib

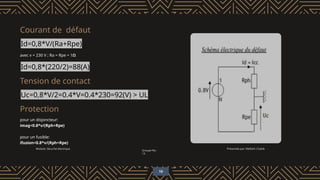

- 19. Id=0,8*V/(Ra+Rpe) Courant de défaut avecv = 230 V ; Ra = Rpe = 1Ω Tension de contact Uc=0,8*V/2=0.4*V=0.4*230=92(V) > UL Id=0,8*(220/2)=88(A) Protection pour un disjoncteur: imag<0.8*v/(Rph+Rpe) pour un fusible: ifusion<0.8*v/(Rph+Rpe) 19 Module: Sécurité électrique Groupe No. 13 Présentée par: Meftahi Chakib
- 20. 3. RÉGIME IT Présentéepar : BOUZEGAOU OUSSAMA RAMMOUCHE YASSER 20
- 21. Module: Sécurité électrique GroupeNo. 13 Présentée par: Bouzegaou Oussama Le neutre est isolé de la terre,ou relié à la terre par une impédance, Les masses sont reliées à une prise de terre. Principe : Schéma 21

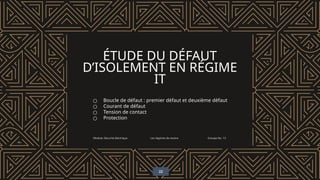

- 22. ÉTUDE DU DÉFAUT D’ISOLEMENTEN RÉGIME IT Module: Sécurité électrique Les régimes de neutre Groupe No. 13 ○ Boucle de défaut : premier défaut et deuxième défaut ○ Courant de défaut ○ Tension de contact ○ Protection 22
- 23. Premier défaut : Module:Sécurité électrique Groupe No. 13 Présentée par: Bouzegaou Oussama ❖ On parle de premier défaut lorsqu'une des trois phases est connectée involontairement à une masse métallique. ❖ en régime IT, le premier défaut ne pose aucun problème particulier. ❖ la tension de contact n'est pas dangereuse. ❖ la coupure n’est pas automatique, mais le défaut doit être recherché et éliminé Boucle de défaut 23

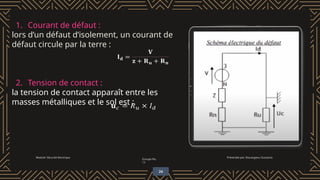

- 24. 1. Courant dedéfaut : lors d’un défaut d’isolement, un courant de défaut circule par la terre : 2. Tension de contact : la tension de contact apparaît entre les masses métalliques et le sol est : Module: Sécurité électrique Groupe No. 13 Présentée par: Bouzegaou Oussama 24

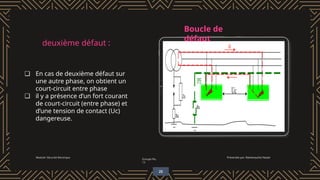

- 25. deuxième défaut : Module:Sécurité électrique Groupe No. 13 Boucle de défaut ❏ En cas de deuxième défaut sur une autre phase, on obtient un court-circuit entre phase ❏ il y a présence d’un fort courant de court-circuit (entre phase) et d’une tension de contact (Uc) dangereuse. Présentée par: Rammouche Yasser 25

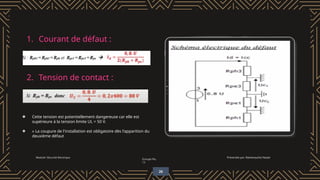

- 26. Module: Sécurité électrique GroupeNo. 13 Présentée par: Rammouche Yasser 1. Courant de défaut : 2. Tension de contact : ❖ Cette tension est potentiellement dangereuse car elle est supérieure à la tension limite UL = 50 V. ❖ » La coupure de l'installation est obligatoire dès l'apparition du deuxième défaut 26

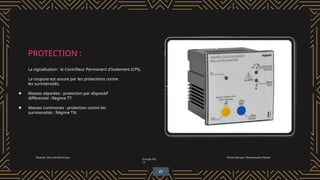

- 27. PROTECTION : La signalisation: le Contrôleur Permanent d'Isolement (CPI). La coupure est assure par les protections contre les surintensités. ❖ Masses séparées : protection par dispositif différentiel : Régime TT. ❖ Masses communes : protection contre les surintensités : Régime TN. Module: Sécurité électrique Groupe No. 13 Présentée par: Rammouche Yasser 27
- 28. 3. CONCLUSION Présentée par: OUIS ANIS HICHEM 28

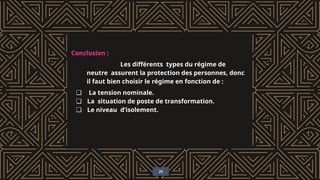

- 29. Conclusion : Les différentstypes du régime de neutre assurent la protection des personnes, donc il faut bien choisir le régime en fonction de : ❏ La tension nominale. ❏ La situation de poste de transformation. ❏ Le niveau d’isolement. 29
- 30.
Notes de l'éditeur
- #12 En cas de défaut, la résistance caractérisant le défaut Rd s'annule et une boucle fermée sera créée. Un courant de défaut circulera par la terre, comme indiqué sur la figure. Une tension de contact Uc apparaît entre la masse métallique et la terre.
- #13 En prenant les valeurs suivantes on trouve un courant de défaut de 6.28 ampère et une tension de contact de 128. Cette tension est potentiellement dangereuse car elle est supérieure à la tension limite de sécurité qui est de 50 (V) dans les environnements secs et même inférieure dans les autres environnements.
- #14 Cette tension est potentiellement dangereuse car elle est supérieure à la tension limite de sécurité qui est de 50 (V) dans les environnements secs et même inférieure dans les autres environnements.
