Présentation_MS_Identification_Paramètres.pptx

1. Identification des paramètres de
la machine synchrone (MS)
Par les essais classiques - Chapitre 1

2. Plan de la présentation
• 1. Introduction
• 2. Modélisation de la MS
• 3. Essais classiques (vide et court-circuit)
• 4. Paramètres Rs et Xs
• 5. MS à pôles saillants : Xd, Xq
• 6. Réactances transitoires et sub-transitoires
• 7. Méthodes expérimentales
• 8. Interprétation des résultats

3. Introduction
• Objectif : Identifier les paramètres électriques
d'une machine synchrone.
• Méthodologie : Utilisation d'essais
expérimentaux pour dériver les modèles en
régime permanent, transitoire et sub-
transitoire.

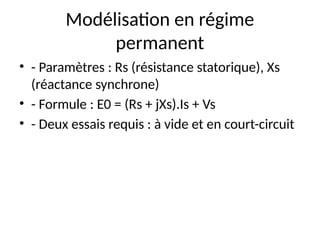

4. Modélisation en régime
permanent
• - Paramètres : Rs (résistance statorique), Xs
(réactance synchrone)
• - Formule : E0 = (Rs + jXs).Is + Vs
• - Deux essais requis : à vide et en court-circuit

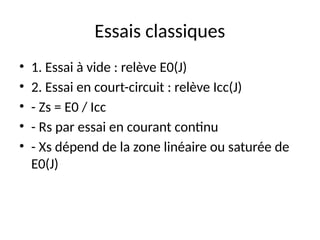

5. Essais classiques
• 1. Essai à vide : relève E0(J)
• 2. Essai en court-circuit : relève Icc(J)
• - Zs = E0 / Icc
• - Rs par essai en courant continu
• - Xs dépend de la zone linéaire ou saturée de
E0(J)

6. Machine synchrone à pôles
saillants
• - Réactances : Xd (axe direct), Xq (axe en
quadrature)
• - Xd > Xq à cause de la variation de l’entrefer
• - Formule : E0 = Rs.Is + jXq.Iq + jXd.Id
• - Détermination via essai de glissement

7. Réactances transitoires et sub-
transitoires
• - X’d et X’q : réactances transitoires
• - X’’d et X’’q : réactances sub-transitoires
(enroulements amortisseurs)
• - Obtenues via court-circuit brutal à vide
• - Analyse du courant statorique (composantes
AC et DC)

8. Méthode expérimentale
• - X’d = E0 / I’
• - X’’d = E0 / I’’
• - Constantes de temps T’d et T’’d déduites de
la décroissance exponentielle du courant
• - Méthode basée sur l’enveloppe de courant
mesurée après court-circuit

9. Conclusion
• - Approche complète pour caractériser une
MS
• - Essais simples mais nécessitant précision
• - Permet modélisation précise pour simulation
ou commande
