Présentation au Docker Meetup de Nantes le 27 juin 2017
Dans une démarche DevOps, La Poste a choisi de mettre en place l'orchestrateur de conteneur Openshift, basé sur Kubernetes. Nous détaillerons les changements opérés (techniques et humains) pour une mise en place et une adoption réussie d'un Paas. Du POC à la MEP, quelles sont les étapes ?
Conférence donnée au Docker Meetup Nantes, juin 2017

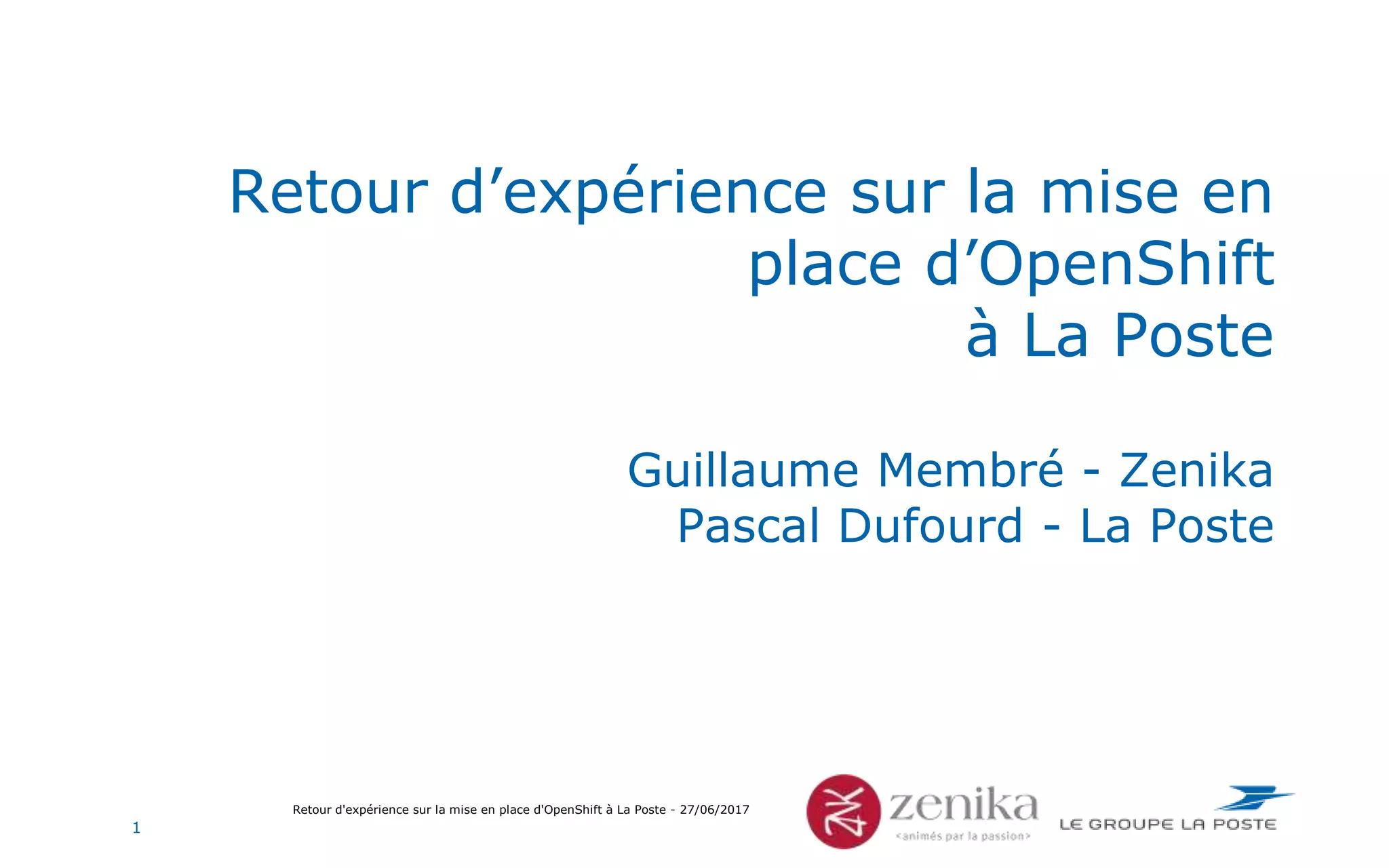

1. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Retour d’expérience sur la mise en
place d’OpenShift
à La Poste
Guillaume Membré - Zenika
Pascal Dufourd - La Poste
1
2. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Plan
• Objectifs fixés
• Mise en œuvre de conteneurs Docker avec OpenShift
• Intégration continue / Livraison continue
• Exploitation
• Finalement, où en est-on ?
2
4. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Les enjeux pour la DSI La Poste
Simplification des MEP
• Automatisation des MEP
• Moins de documentation
• Rapidité d’installation
• MEP plus légères et plus
fréquentes
• Reproductibilité
Réduction des coûts
Amélioration des performances
Facilitation de l’agilité
• Scalabilité des applications
• Optimisation des ressources
• Dimensionnement évolutif de
la plateforme
• Visualisation en direct de la
montée en charge
• Moins d’acteurs de MEP
• Moins d’erreurs de MEP
• Moins de retours arrière
• Moins d’incidents
• Adéquation du mode de
déploiement avec les projets
AGILE
• Facilite l’expérimentation
(instanciation rapide d’env
de dev ou test)
• Solution adaptée aux projets
pilotés par les délais
4
5. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Organisation du projet
• Projet en mode Agile et DevOps
• Méthode SCRUM adaptée
• 2 Scrum masters
• 2 Product Owners (Logiciel et Infra)
• Equipe pluridisciplinaire
• Projet en mode plateau physique (complété en virtuel)
• Conduite du changement
• Présentation des concepts du PaaS aux MOE
• Tutorat des équipes des projets pilotes
• Collaboration avec la DSI du Courrier
• Instances de coordination
• Participation croisée (échanges techniques, études, démo)
• Convergence des solutions techniques
5
6. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Des profils hétéroclites
6
7. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
3 applications sur le pilote
3 candidats basés sur différentes technos :
7
8. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Système
Orchestration
Solution mise en oeuvre
Conteneurs
Services
Outils
8
9. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Mise en œuvre de
conteneurs Docker
avec OpenShift
9
10. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Vue
Utilisateur
ROUTES
NODE
NODE
NODE
Utilisateur
10
11. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Vue
développeur
ROUTES
MASTER NODE
NODE NODE STOCKAGE
SOURCES
NODE
SERVICES
Développeur
MASTER
AUTHENT / API
DATA STORE
MULTI TENANCY
ORCHESTRATION
REPLICATION
SCALING
SCHEDULING
PIC
Utilisateur
REGISTRY
PUITS DE LOGS
11
12. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Workflow de Delivery
Expert MW Développeur
Base image
(Sydney)
Middleware
Applicative
Exploitant
Supervision
(conf)
Intégrateur /
Administrateur
Projet OCP &
egress policy
Supervision
applicative
Monitoring
des jobs
Ordonnancements
(conf)
Paramétrage
applicatif
12
13. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Hiérarchie des images middleware
13
14. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Organisation des MW dans GitLab
• Un groupe pour la filière Sydney des middlewares
• un repo par middleware
• une branche par version de middleware
• un tag par version d’image
⇒ Spécifique au contexte client
14
15. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Images de base : RHEL & Sydney
• openshift/rhel7.2
• Maintenue par Red Hat
• Doit être la base de toutes les images s’exécutant dans OCP
• Minimum vital : rpm / yum (couplé à un satellite)
• ~ 200 Mo
• sydney/base
• Hérite de l’image RHEL
• Mère de toutes les images des middlewares La Poste
• Inclut quelques outils supplémentaires (curl, tar, bz2, unzip...)
• Positionne des variables d’environnement
15
16. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Construction des images middleware
Images MW qui héritent de
sydney/base (ou de sydney/java
pour Tomcat)
• sources compilées
par nos soins
httpd, php
• binaires universels
Linux
JDK, MySQL
16
17. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Construction des images applicatives
17
18. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Dockerfile de sydney/apache
Extrait :FROM <registry_url>/openshift/sydney-base:1.0-6
ENV HTTPD_VERSION=2.4.10
HTTPD_HOME=/opt/apache
MW_CONFIG_PATH=/opt/apache/conf
APP_PATH=/var/www/static-content
LABEL MW_Version_HTTPD=${HTTPD_VERSION}
io.openshift.expose-services=8080:httpd
io.k8s.display-name="Apache Sydney"
io.openshift.tags="engine,apache,apache2.4"
18
19. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Attention à yum
• Installation des dépendances RPM avec yum
Ne pas écrire :
Mais :
yum install -y tar bz2
INSTALL_PKGS="tar bz2" &&
yum install -y --setopt=tsflags=nodocs ${INSTALL_PKGS} &&
rpm -V ${INSTALL_PKGS} &&
yum clean all
19
20. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Descripteur de déploiement
• Template OpenShift au format JSON
• Décrit :
• Route / Service / DeploymentConfig / Secret
• Mapping de port
• Image à utiliser
• Scripts de liveness / readiness
• Volumes persistants
• Variables d’environnement
• …
• A fournir en même temps que les images Docker
20
21. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Secrets
Chaque middleware propose un modèle de secret que les développeurs peuvent
utiliser pour stocker les informations sensibles (ex : user:passwd)
Modèle au format JSON stockant des couples
clés/valeurs
Le secret sera monté sous la forme de volume dans le
conteneur cible dans un chemin dédié
En production : c’est l’admin qui saisit les valeurs
sensibles et lui-seul en a la connaissance
{
"kind": "Secret",
"apiVersion": "v1",
"metadata": {
"name": "secrets-pwd",
"creationTimestamp":
null
},
"data": {
"key-1": "value-1"
},
"type": "Opaque"
}
21
22. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Packaging des applis
• Exemple : httpd / php-fpm
• Séparation de la partie statique et dynamique
• 1 repo git par module applicatif :
• ccx-apache
• ccx-php
• Conf middleware par défaut modifiable par les MOE
• Conf applicative gérée par les MOE
FROM <registry_url>/openshift/sydney-apache:2.4-15
COPY www/web/ ${APP_PATH}
COPY conf/httpd-vhost-php.conf ${MW_CONFIG_PATH}/conf.d/ccx
├── conf
│ └── httpd-vhost-php.conf
├── Dockerfile
├── README
└── www
├── static-content
├── css
├── images
└── js
22
23. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Variables d’environnements
• déclarées dans les images middleware
• standardisent les chemins à utiliser dans les Dockerfile applicatifs
MW_APP_DIR=/tools/app/
CATALINA_HOME=/opt/tomcat/
MW_CONFIG_PATH=/opt/tomcat/conf
APP_PATH=/var/www/j2ee/
APP_CONFIG_PATH=/var/www/conf
APP_CONTEXT_PATH=/var/www/context
...
23
24. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Bootstrap des applis
• La configuration applicative est modifiée par un script maison en fonction de
l’env
• Recherche / remplace des motifs dans les fichiers de configuration
• Lancé au démarrage du conteneur (CMD)
# Instanciation de la conf applicative
configFileList=${MW_APP_DIR}/configfilelist.json
if [ -f $configFileList ]
then
echo -e "Traitement des fichiers applicatifs"
${MW_SCRIPTS_DIR}/applyConfMethod.sh $configFileList
else
echo -e "L'instanciation de la configuration n'a pu être réalisée car le
fichier $configFileList est introuvable"
fi
echo -e "n--------------------------"
echo -e "Démarrage d'Apachen"
exec ${HTTPD_HOME}/bin/httpd -DFOREGROUND
24
25. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Deux filières applicatives
Par défaut : les applications entrent dans une filière standard :
• Dockerfile simplifié
• Templates middleware
• Middleware au catalogue
Si les développeurs le souhaitent, en fonction de leur connaissance du PaaS, ils
pourront dans un deuxième temps :
• d’embarquer des Dockerfiles plus complexes
• de proposer des templates applicatifs
• de tester des middlewares alternatifs à des fins d’expérimentation
25
26. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Déploiement par OpenShift
Toute nouvelle publication d’une image existante dans la registry OpenShift
déclenchera la suppression du pod existant et la création d’un nouveau
oc new-app --template=sydney-apache-2.4-3 -p IMAGE_NAME=u1-apache
-p IMAGE_VERSION=2.5-SNAPSHOT -p APACHE_SERVICE_NAME=vu-rec-apache
-p PHP_FPM_SERVICE_NAME=vu_rec-php
26
27. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Certificats SSL
• Initialement inclus dans l’image
• Complexes à gérer et mettre à jour
• Désormais, ils sont portés par HA Proxy
• Pros : facilite la maintenance
• Cons : un seul certificat pour toute la plateforme, wildcard DNS étendu
27
28. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Environnement de dev local
•Rendre les phases de développement ISO plateforme DEV/REC/PROD
•Tester la construction d’image applicative …
• Sans le push sur GitLab
• Pour expérimentation technique
•Avoir les outils adaptés à chaque …
• Technologie de développement
• Solution d’hébergement
•Poste de travail du développeur
• Windows 7 Entreprise SP1
• Intel(R) Core(TM)I5
• 8Go de RAM
• Disque SSD
Postedetravail
28
29. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Outils de dev local
•Docker Toolbox 1.10 :
• Virtual Box 5.0.16
• Docker 1.10.3
• Version du Linux : Alpine
•Babun (terminal SSH)
•WinPTY (nécessaire pour conserver le terminal Unix lors d'une connexion à un
conteneur depuis un environnement Windows)
•OpenShift Client 1.3.3
29
30. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Intégration continue
/
Livraison continue
30
31. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Continuous deployment
31
32. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Déploiement en dev
# git clone
Poste de
développeur
GitLab
Slave Jenkins
Master Jenkins
ordonne
Code
Déploie pour
MaJ site de
DEV
REGISTRY
NODE
NODE
NODE
notifie
Build
32
33. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Appel du slave Jenkins
33
34. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Construction de l’image applicative
34
35. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Déploiement en prod
Poste de
développeur
Slave Jenkins
Master Jenkins
Ordonne
Déploie pour
MaJ site de
PROD
REGISTRY
NODE
NODE
NODE
Lancement manuel
Copie image
(Skopeo)
Via PF DEV
REGISTRY
35
36. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Pipeline Jenkins
Build QA Approbation Release Deploy
• Jenkinsfile
• DSL groovy d’enchaînement des étapes de constructions
• Versionnable avec les sources du projet
• Reporting visuel
• Rapport d’exécution des TU
36
37. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Pipeline Jenkins
• Exemple d’exécution d’un job de construction applicative
37
38. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Job Jenkins de déploiement en Prod
• Le déploiement en prod requiert des credentials spécifiques
• Tous les développeurs ne doivent pas avoir accès à ces informations
• Utilisation de dossiers Jenkins avec des droits différents
● PFA : les devs ont tous les droits
● PROD : les devs n’ont que le droit de build
38
39. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Tests unitaires sur les middlewares
• Vérification du bon fonctionnement de l’image avant de la publier
• Java est il bien dans le $PATH
$JAVA_HOME est il bien valorisé ?
• Apache httpd démarre t-il ?
• Le user root de MySQL est-il bien désactivé ?
• Rapport dans Jenkins à l’aide du plugin “Tap”
39
40. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Exploitation
40
41. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Architecture de la plateforme
41
42. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Dimensionnement de la plateforme
• 3 VM pour les Master OpenShift
• 1 VIP Alteon pour la répartition de charge
• 1 VM d’infrastructure utilisée pour les installations & migrations OpenShift via
Ansible, surveillance par Centreon, ordonnancement par VTOM
• 2 DELL R730 composés chacun de 2xE5-2630v4 (40 cœurs logiques), 128 Go
de RAM, connectivité réseau 10 Gbps cuivre, connectivité SAN 2x8 Gbps
• Connexion réseau actuellement en 1 Gbps
• 1 seul serveur physique en qualification
• 1 VIP Alteon pour la répartition de charge pour les pods router
42
43. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Gestion des logs
• Prendre en compte cette problématique dès le départ
• Rappel : je risque d’avoir un grand nombre de conteneurs...
• Plusieurs drivers Docker/Kubernetes dédiés aux logs :
• Json-file (default)
• Syslog (UDP, TCP, TCP+TLS, Unix socker), Journald
• Awslog (AWS), Stackdriver (Google)
• Gelf (Graylog ou Logstash pour ELK)
• Fluentd
• Splunk
• ...
43
44. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Mes logs près de mes containers
• Utilisation de volumes persistants (un répertoire du host)
• Attention : à l’UID du user d’écriture des logs
• Attention : les logs du conteneur ne sont pas administrés par défaut
(activer la rotation)
• Attention : les conteneurs ne sont pas attachés à un
hôte en particulier
44
45. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Centralisation des logs
• L’application écrit sur la sortie standard (stdout / stderr)
voir the Twelve-Factor App : http://12factor.net
• Aucune log n’est stockée dans le conteneur
• ⇒ Centralisation des logs dans un puits de données
• Facilite le diagnostic
• Aide la corrélation des traces inter-conteneur
45
46. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
ELK - Elastic Stack (v5+)
Logstash
/ Fluentd
Elasticsearch
Kibana
46
47. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Kibana
• IHM de consultation des traces
• Exploration des données via filtre / recherche
• Reporting via différents dashboards
47
48. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Finalement, où en est-on ?
48
49. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
3 applications déployées en prod
Aujourd’hui :
3 applis en prod ouvertes aux
utilisateurs
Mises à jour qualifiées de non-
événement par les
développeurs
Bons retours des utilisateurs
(pas de changement perçu
autre qu’une meilleure
réactivité des applis :) )
49
50. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
REX de l’appli Forum
•Application hébergée en production sur le PaaS
• Réduction des coûts : gain par MEP de 2 jours
• Simplification des MEP : gain en délai de 3 à 7 jours
• Amélioration des performances : à chaque pallier de 20 000 sessions un pod PHP se crée
permettant de répondre facilement aux demandes utilisateur.
0
20000
40000
60000
80000
100000
120000
140000
160000
1 2 3 4 5 6 7
Nombredesession
Nombre de pod
Hors PAAS Avec PAAS
MCO
Charge
DEV
MOE
Exploit
Charge
DEV
MOE
Exploit
Déploiement en rec (3 en moyenne) 1 0 0,06 0
Réalisation de la documentation 0,25 0 0 0
Déploiement en production 0,25 0,25 0,02 0
Incident lié à la MEP 0,25 0,1 0 0
Sous Total 1,75 0,35 0,08 0
Total 2,1 0,08
50
51. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Le mot L’image de la fin
La théorie
51
52. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Le mot L’image de la fin
La vraie vie
52
53. Retour d'expérience sur la mise en place d'OpenShift à La Poste - 27/06/2017
Biblio
• Continuous intégration :
https://www.martinfowler.com/articles/continuousIntegration.html
• Label Docker, image métadata : https://blog.codeship.com/container-image-
immutability-power-metadata/
• TU OpenShift Mysql : https://github.com/sclorg/mysql-
container/blob/master/5.7/test/run
53
