Le document traite des systèmes de production d'énergie solaire thermique, en particulier des cheminées solaires et leur performance. Il aborde les défis de validation, d'optimisation et d'évaluation technico-économique, tout en utilisant le logiciel TRNSYS pour simuler le fonctionnement et les performances. Les résultats montrent que les radiations solaires influencent plus la production d'énergie que la température ambiante.

1. Energie Solaire Thermique
DashLB
1

2. Introduction
2RChi





La performance du système
Le collecteur solaire
La performance du cheminée
Les caractéristiques de la turbine
Compressibilités de l’air
Cheminée
Longueur du
cheminée Hchi
Générateur
électrique
Collecteur
Turbine
Supports
Terre
Rayon du collecteur Rcol
2

3. Trois principes constituent la
fonctionnement d’un SCPP
L’effet de serre solaire
 La flottabilité du vent dans la cheminée
 Les facteurs de l’énergie éolienne

L’origine de l’invention est
Isidoro Cabanyes (1903)
3

4. Problematique
Les Recherches dans le SCPP:
 Validation du Principe
 Optimization de la structure
 Estimation de l’énergie produite dans des differents cas
 Evaluation thechno-economique
l’ étude de la performance est influée par:
1- la région du site et les conditions environnementales.
2- Caractéristiques de la terre.
3- Vitesse de l’air.
Des etudes de cas ont eu lieu pour des SCPP de
grandeurs énergétiques suivants:
5MW, 30MW, 100MW, et 200MW
d’autre part, les études expérimentaux sont couteuses avec une longue
période de construction
4

5. 5

6. Radiation au niveau de la collecteur
6

7. Acol
7

8. Puissance électrique
8

9. Évaluation, Analyse, et Modalisation du
système
Évaluation économique d’un SCPP en regardant:



L’investissement sur les équipements et l’installation
La marge brute d'autofinancement (Cash-flow)
Le prix d’électricité actuel
Les analyses avancées du modèle:




L’analyse précise des paramètres du system étudié
Le coefficient des échanges du chaleur
Les configurations similaires au niveau du dimension
Les effets atmosphériques et environnementaux
Les analyses numériques se trouvent :


Pour simuler le mode de fonctionnement interne du système (ex. pression,
vitesse et température du champ, le travail de la turbine…)
Pour optimiser la structure du système et son opération stratégique (lieu, les
matériaux utilisés, espace d’installation…)
9

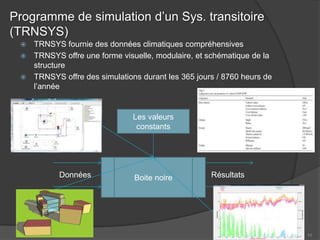

10. Programme de simulation d’un Sys. transitoire
(TRNSYS)
TRNSYS fournie des données climatiques compréhensives
 TRNSYS offre une forme visuelle, modulaire, et schématique de la
structure
 TRNSYS offre des simulations durant les 365 jours / 8760 heurs de
l’année

Les valeurs
constants
Données
Boite noire
Résultats
10

11. Le processus itératif du
TRNSYS
11

12. Comparaison entre les resultats de
TRNSYS et ces de Larbi et al.
(2010)
12

13. Influence de la Radiation Solaire sur la
performance de la Cheminée Solaire
13

14. Conclusion




Le logiciel TRNSYS sert a évaluer la performance
d’une cheminée solaire pour des différents
régions.
Des TRNSYS types météorologiques existent et
peut être utilisés vis à vis les dimensions de la
cheminée pour obtenir des résultats précises dans
sa performance.
Les radiations solaires ont plus d’influence sur
l’énergie électrique produite par la cheminée que
la température ambiante du site.
La cheminée solaire qui a plus de capacités
générés procède plus meilleur cout de prestation.
14

15. Perspectives
TRNSYS Parameters – Pendant la nuit
 TRNSYS Parameters – Tornade

