Le document présente un schéma de bases de données pour un club, incluant des tables pour les adhérents et les inscriptions avec leurs champs, clés primaires et étrangères. Il décrit également des exemples de relations entre différentes tables à l’aide de clés. Enfin, des exercices sont proposés pour approfondir la compréhension des concepts de gestion des bases de données.

1. 1
Retenons
• Champs
• Enregistrements
• Clé primaire
• Clé étrangère
• Représentation textuelle
• Représentation graphique
• relation

2. 2

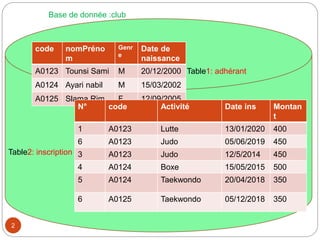

code nomPréno
m
Genr
e
Date de
naissance
A0123 Tounsi Sami M 20/12/2000
A0124 Ayari nabil M 15/03/2002
A0125 Slama Rim F 12/09/2005
N° code Activité Date ins Montan
t
1 A0123 Lutte 13/01/2020 400
6 A0123 Judo 05/06/2019 450
3 A0123 Judo 12/5/2014 450
4 A0124 Boxe 15/05/2015 500
5 A0124 Taekwondo 20/04/2018 350
6 A0125 Taekwondo 05/12/2018 350
Table1: adhérant
Table2: inscription
Base de donnée :club

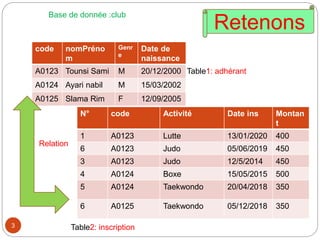

3. 3
code nomPréno
m
Genr
e
Date de
naissance
A0123 Tounsi Sami M 20/12/2000
A0124 Ayari nabil M 15/03/2002
A0125 Slama Rim F 12/09/2005
N° code Activité Date ins Montan
t
1 A0123 Lutte 13/01/2020 400
6 A0123 Judo 05/06/2019 450
3 A0123 Judo 12/5/2014 450
4 A0124 Boxe 15/05/2015 500
5 A0124 Taekwondo 20/04/2018 350
6 A0125 Taekwondo 05/12/2018 350
Table1: adhérant
Table2: inscription
Base de donnée :club
Retenons
Relation

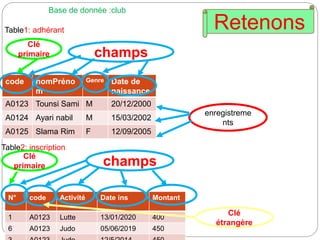

4. 4
code nomPréno
m
Genre Date de
naissance
A0123 Tounsi Sami M 20/12/2000
A0124 Ayari nabil M 15/03/2002
A0125 Slama Rim F 12/09/2005
N° code Activité Date ins Montant
1 A0123 Lutte 13/01/2020 400
6 A0123 Judo 05/06/2019 450
Table1: adhérant
Table2: inscription
Base de donnée :club
champs
Clé
primaire
champs
Clé
primaire
Retenons
Clé
étrangère
enregistreme
nts

5. 5
code nomPréno
m
Genre Date de
naissance
A0123 Tounsi Sami M 20/12/2000
A0124 Ayari nabil M 15/03/2002
A0125 Slama Rim F 12/09/2005
N° code Activité Date ins Montant
1 A0123 Lutte 13/01/2020 400
6 A0123 Judo 05/06/2019 450
Table1: adhérant
Table2: inscription
Base de donnée :club
champ
Clé
primaire
champ
Clé
primaire
Retenons
Clé
étrangère
Représentation
textuelle
Adhérant(Code,nomPrénom,Genre,Date de naissance)
Inscription(N°,code,Activité,
Date ins,Montant)

6. 6

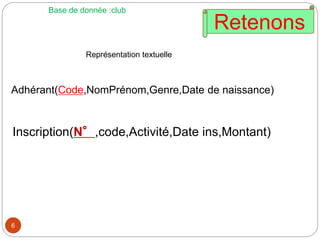

Base de donnée :club
Retenons
Représentation textuelle
Adhérant(Code,NomPrénom,Genre,Date de naissance)
Inscription(N°,code,Activité,Date ins,Montant)

7. 7
Base de donnée :club
Retenons
Représentation graphique
Adhérant(Code,NomPrénom,Genre,Date de naissance)
Inscription(N°,code,Activité,Date ins,Montant)

8. 8
Exemple1

9. 9

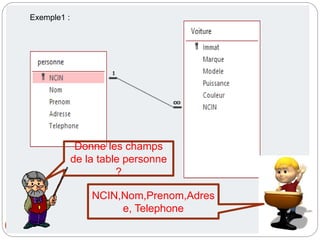

Exemple1 :
Donne les champs
de la table personne
?
NCIN,Nom,Prenom,Adres
e, Telephone

10. 10

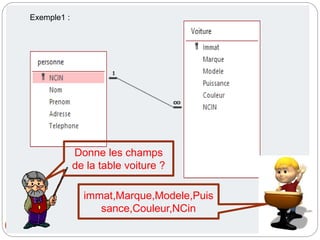

Exemple1 :
Donne les champs
de la table voiture ?
immat,Marque,Modele,Puis
sance,Couleur,NCin

11. 11

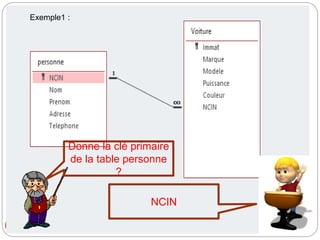

Exemple1 :
Donne la clé primaire
de la table personne
?
NCIN

12. 12
Exemple1 :
Donne la clé primaire
de la table voiture ?
immat

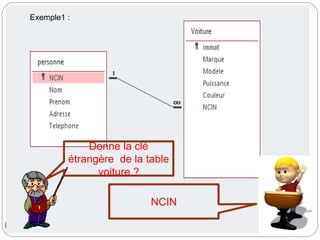

13. 13
Exemple1 :
Donne la clé
étrangère de la table
voiture ?
NCIN

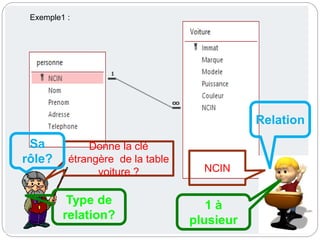

14. 14
Exemple1 :
Donne la clé
étrangère de la table
voiture ? NCIN
Sa
rôle?
Relation
Type de
relation?
1 à
plusieur

15. 15
Exemple2

16. 16
Exemple2 :
Donne les champs
de la table Dircteur ?
NCIN,Nom,Prenom,Adres
se, Telephone

17. 17

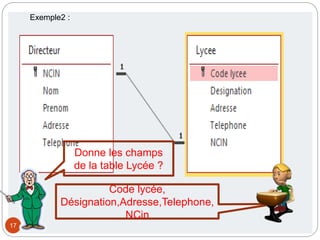

Exemple2 :
Donne les champs
de la table Lycée ?
Code lycée,
Désignation,Adresse,Telephone,
NCin

18. 18
Exemple2 :
Donne la clé primaire
de la table lycée ?
Code lycee

19. 19

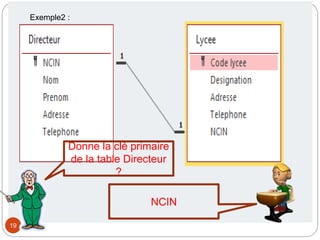

Exemple2 :
Donne la clé primaire
de la table Directeur
?
NCIN

20. 20
Exemple2 :
Donne la clé
étrangère de la table
lycée ?
NCIN

21. 21
Exemple2 :
Donne la clé
étrangère de la table
Directeur ?
????????

22. 22
Exemple2 :
Donne la clé
étrangère de la table
lycée ? NCIN
Sa
rôle?
Relation
Type de
relation? 1 à 1

23. 23
Exemple3

24. 24
Exemple3 :
Donne les champs
de la table
fournisseur ?
Code fournisseur, nom,
prenom adreesse,
telephone

25. 25

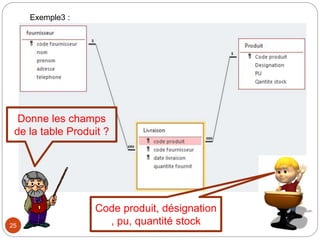

Exemple3 :
Donne les champs
de la table Produit ?
Code produit, désignation
, pu, quantité stock

26. 26

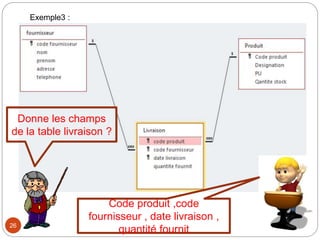

Exemple3 :
Donne les champs
de la table livraison ?
Code produit ,code
fournisseur , date livraison ,
quantité fournit

27. 27

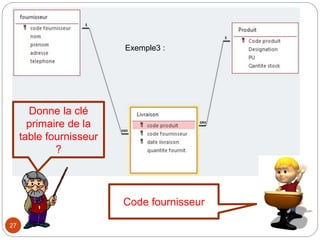

Exemple3 :
Donne la clé
primaire de la
table fournisseur
?
Code fournisseur

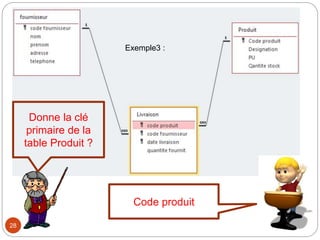

28. 28
Exemple3 :
Donne la clé
primaire de la
table Produit ?
Code produit

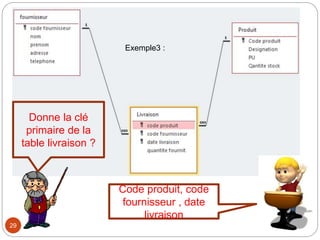

29. 29
Exemple3 :
Donne la clé
primaire de la
table livraison ?
Code produit, code
fournisseur , date
livraison

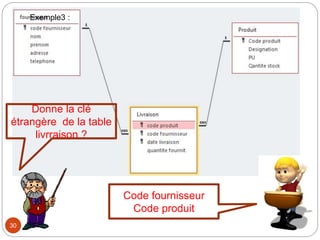

30. 30
Exemple3 :
Donne la clé
étrangère de la table
livrraison ?
Code fournisseur
Code produit

31. 31
Exemple3 :
Donne la clé
étrangère de la table
livrraison ?
Code fournisseur
Code produit
Sa
rôle?
Relation
Type de
relation?
plusieur à
plusieur

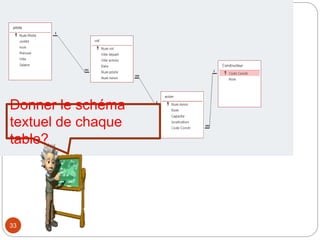

32. 32
Exercice1

33. 33
Donner le schéma
textuel de chaque
table?

34. 34
Table Clé primaire Clé étrangére
Compléter le tableau
suivant?

35. 35
Exercice2

36. 36

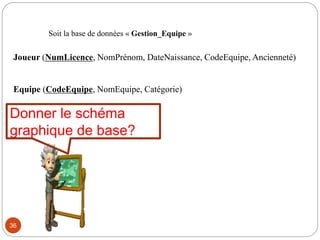

Soit la base de données « Gestion_Equipe »
Joueur (NumLicence, NomPrénom, DateNaissance, CodeEquipe, Ancienneté)
Equipe (CodeEquipe, NomEquipe, Catégorie)
Donner le schéma
graphique de base?

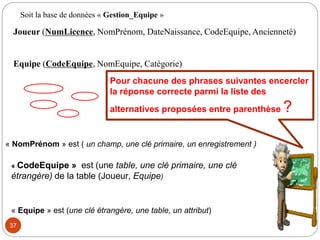

37. 37
Soit la base de données « Gestion_Equipe »
Joueur (NumLicence, NomPrénom, DateNaissance, CodeEquipe, Ancienneté)
Equipe (CodeEquipe, NomEquipe, Catégorie)
Pour chacune des phrases suivantes encercler
la réponse correcte parmi la liste des
alternatives proposées entre parenthèse ?
« NomPrénom » est ( un champ, une clé primaire, un enregistrement )
« Equipe » est (une clé étrangère, une table, un attribut)
« CodeEquipe » est (une table, une clé primaire, une clé
étrangère) de la table (Joueur, Equipe)

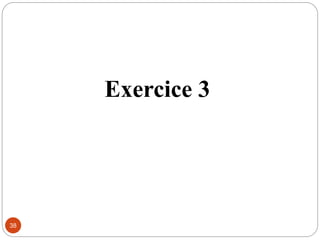

38. 38
Exercice 3

39. 39

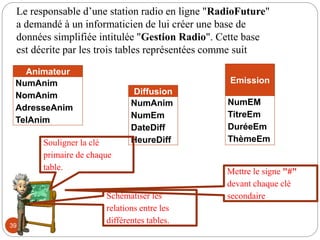

Le responsable d’une station radio en ligne "RadioFuture"
a demandé à un informaticien de lui créer une base de
données simplifiée intitulée "Gestion Radio". Cette base
est décrite par les trois tables représentées comme suit
Animateur
NumAnim
NomAnim
AdresseAnim
TelAnim
Emission
NumEM
TitreEm
DuréeEm
ThèmeEm
Diffusion
NumAnim
NumEm
DateDiff
HeureDiff
Souligner la clé
primaire de chaque
table.
Schématiser les
relations entre les
différentes tables.
Mettre le signe "#"
devant chaque clé
secondaire.
