Survol de ProtegeWX

ProtegeWX Overview www.ict.co
Introduction au ProtegeWX
2
La technologie de demain, dès aujourd’hui!
Alarme intrusion
Automatisation
o Système intégré d’intrusion, de contrôle d’accès et d’automatization
o 100% Interface de navigation
o Accessible n’importe où et facile d’accès en tout temps
Contrôle d’accès
Survol de ProtegeWX • www.Ict.co

• Architecture qui utilise le Web pour l’accès multi-plateforme et la configuration flexible.
• Interface utilisant l’assistance intuitive pour un déploiement rapide et facile.
• Compatible avec tous les modules et les accessoires d’expansion Protégé.
• Mode Wxpert optionnel afin de déverrouiller les fonctions avancées.

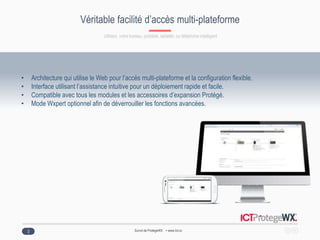

Véritable facilité d’accès multi-plateforme
3
Utilisez votre bureau, portable, tablette, ou téléphone intelligent

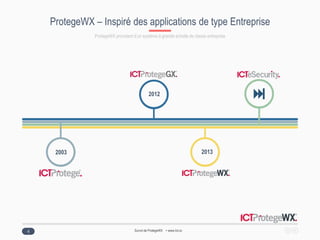

ProtegeWX – Inspiré des applications de type Entreprise
4
ProtegeWX provident d’un système à grande échelle de classe entreprise
2003
2012
2013

ProtegeWX – Contrôleur DIN à exploitation web
5
Uniformisation sophistiquée du
contrôle d’accès intégré et du
systems d’alarme
Intégration avancée des
fonctions armé/désarmé
Logiciels évolutifs
Panneau complet
avec indicateurs
DEL
Ethernet natif, composeur et
interface RS-485 intégrés
Est compatible avec les serrures
intelligentes Salto Sallis, Allegion
et Aperio

Capacités du système ProtegeWX
6
Capacités du système WX
Utilisateurs 10 000
Événements 50 000
Horaires 512
Portes 128
Partitions 32
Zones 512
Tous les claviers et modules
d’expansion
32
Capacités du système WX
Contrôle des ascenseurs
Surveillance IP
Surveillance des incendies approuvée
par UL/cUL
Installations d’alarme contre le vol
approuvées par UL/cUL
Contrôle d’accès approuvé par UL/cUL
Intégration vérrouillage sans fil
Vérification vidéo

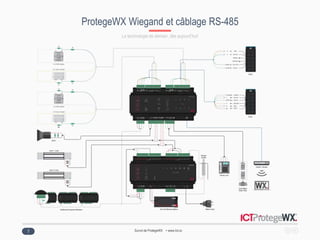

ProtegeWX Wiegand et câblage RS-485
7

Câblage des lecteurs ProtegeWX RS-485 Multiplex
8

Technologie multi Communication flexible Protection IP65

Série tSec. Parce qu’une taille ne convient pas à tous.
10
Gamme ultime. Choix ultime.

Série tSec. Parce qu’une taille ne convient pas à tous
11
Mini
• Mini meneau montable
• Scelé intérieur/extérieur IP65
• Petite dimension
• Disponible en blanc et en noir
• 125kHz – ICT, HID et Postech
• Disponible en DesFire/Mifare
• Supporte OSDP, ICT RS485 et Wiegand
• Communication cryptée avec le contrôleur
• Contrôle complet des DEL et de l’avertissement
sonore sur deux pairs de fils

12
Standard
• Meneau montable
• ARK 501 / 4 Bit Buffered / 26 Bit
• Tactile capacitif
• Contrôle complet des DEL et de l’avertissement
sonore sur deux pairs de fils

13
Extra
• Plaque murale montée
• ARK 501 / 4 Bit Buffered / 26 Bit
• Tactile capacitif
• Contrôle complet des DEL et de
l’avertissement sonore sur deux pairs de fils

14
Identifiants
Mifare CSN01
125kHz02
Mifare03
DESFire04
Niveauxde
sécurité
Clamshell
ISOImprimable
ISO+MagImprimable
Badgeporte-clé
Disqueadhésif

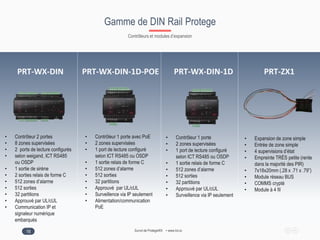

Gamme de DIN Rail Protege
16
Contrôleurs et modules d’expansion
PRT-WX-DIN-1DPRT-WX-DIN-1D-POE PRT-ZX1
• Contrôleur 1 porte avec PoE
• 2 zones supervisées
• 1 port de lecture configuré
selon ICT RS485 ou OSDP
• 1 sortie relais de forme C
• 512 zones d’alarme
• 512 sorties
• 32 partitions
• Approuvé par UL/cUL
• Surveillence via IP seulement
• Alimentation/communication
PoE
• Contrôleur 1 porte
• 1 port de lecture configuré
selon ICT RS485 ou OSDP
• 1 sortie relais de forme C
• 512 sorties
• 32 partitions
• Surveillence via IP seulement
• Expansion de zone simple
• Entrée de zone simple
• 4 supervisions d’état
• Empreinte TRÈS petite (rente
dans la majorité des PIR)
• 7x18x20mm (.28 x .71 x .79”)
• Module réseau BUS
• COMMS crypté
• Module à 4 fil
• Contrôleur 2 portes
• 2 ports de lecture configurés
• selon weigand, ICT RS485
ou OSDP
• 1 sortie de sirène
• 2 sorties relais de forme C
• 512 sorties
• 32 partitions
• Communication IP et
signaleur numérique
embarqués
PRT-WX-DIN

17
modules d’expansion
PRT-ZX16-DINPRT-RDM2-DIN PRT-PX8-DIN
• Expansion à 2 lecteurs
(4 en utilisant le mode
duplex).
• 8 zones
• 8 sorties PGM.
• 2 sorties relais de forme
C
• Expansion à 16 zones
• Supporte un large
éventail de
configurations EOL
• Zones N/O et N/C
configurables
• 8 sorties relais à
courant élevé de
forme C
• Fourni des fonctions
automatisées et de
contrôle
PRT-WX-ZX8-DIN
• 8 zones supervisées (16
lorsque les zones sont en
mode duplex)
• Supervison de zones en 4
etats: fermé, ouvert, court
circuit, sabotage
• Processeur d’haute
performance à 32 Bit
• Uniquement compatible avec
WX

18
modules d’expansion
PRT-PSU-DIN-4APRT-PSU-DIN-8A PRT-PSU-DIN-2A
• Entrée 120VAC
• Sortie maximale
7.5A
• Chargeur de batterie
• Sorites 2 PGM
• Zone de sabotage
dédiée
• Entrée 120VAC
• Sortie 4A
• Sortie 2 PGM
dédiée
• Entrée 16VAC
• Sortie maximale de
2.5A en utilisant un
transformeur 60VA
• Sortie 2 PGM
dédiée
• 8 zones.
• 4 sorties relais à
courant élevé de
forme C
• Fourni des fonctions
automatisées et de
contrôle
PRT-IO84-DIN

Boîtiers DIN Rail
19
Produits de boîtiers
IN-BOXDIN2 IN-BOXDIN4 IN-BOXDIN8
• Emplacements pour
2 produits DIN rail
• Retirer le rail pour la
batterie
• Plaque de
couverture
• Porte détachable
4 produits DIN rail
• Supporte deux
batteries
• Plaque de
couverture
8 produits DIN rail
• Rail detachable pour
deux batteries
• Plaque de
couverture

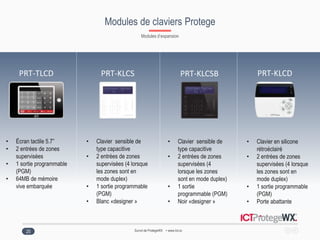

Modules de claviers Protege
20
Modules d’expansion
PRT-KLCSPRT-TLCD PRT-KLCSB PRT-KLCD
• Écran tactile 5.7”
• 2 entrées de zones
supervisées
• 1 sortie programmable
(PGM)
• 64MB de mémoire
vive embarquée
• Clavier sensible de
type capacitive
supervisées (4 lorsque
les zones sont en
mode duplex)
(PGM)
• Blanc «designer »
• Clavier sensible de
type capacitive
supervisées (4
lorsque les zones
sont en mode duplex)
• 1 sortie
programmable (PGM)
• Noir «designer »
• »
• Clavier en silicone
rétroéclairé
supervisées (4 lorsque
les zones sont en
mode duplex)
(PGM)
• Porte abattante

Kits de départ ProtegeWX
21
Le moyen le plus rapide pour débuter
PRT-WX-KIT-ALMACC2PRT-WX-KIT-ACC2ENC WX-KIT-ACC4 WX-KIT-ALMACC4
• Contrôleur WX
• Source d’alimentation à 2
ampères
• 2 lecteurs tSec Mini
• 10 cartes de proximité
• Boîtier supportant 2
modules.
• Contrôleur WX
ampères
modules
• Clavier ACL
• Contrôleur WX
• Module d’expansion à 2
portes
• Source d’alimentation à
2 ampères
modules
• Contrôleur WX
• Module d’expansion à 2
portes
ampères
modules
• Clavier ACL

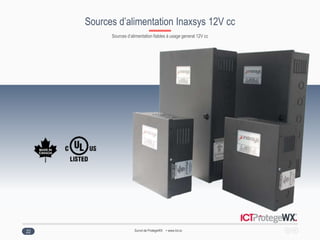

Sources d’alimentation Inaxsys 12V cc
22
Sources d’alimentation fiables à usage general 12V cc

Un large éventail d’utilités
23
Sources d’alimentation fiables à usage general 12V cc pour l’alimentation du verrouillage
Gâches
électriques
Sirènes
Caméras vidéo
Lumières
stroboscopiques
Minuteries
Senseurs
Etc.
Contôle d’accès
Sécurité
Vidéo

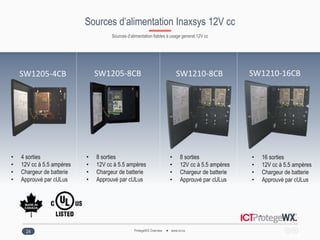

Sources d’alimentation Inaxsys 12V cc
24
Sources d’alimentation fiables à usage general 12V cc
SW1205-8CBSW1205-4CB SW1210-8CB SW1210-16CB
• 4 sorties
• 12V cc à 5.5 ampères
• Approuvé par cULus
• 8 sorties
• 8 sorties
• 16 sorties
