1. Analysé avec SolidWorks Simulation Simulation de tremie 1
Simulation de tremie
Date: dimanche 9 juin 2013
Concepteur: Solidworks
Nom de l'étude:Etude 1
Type d'analyse:Analyse statique
Table of Contents
Description............................................1
Hypothèses............................................2
Informations sur le modèle ........................2
Propriétés de l'étude................................3
Unités..................................................3
Propriétés du matériau .............................4
Actions extérieures..................................5
Définitions des connecteurs .......................6
Informations sur le contact ........................6
Informations sur le maillage .......................7
Détails des capteurs.................................8
Forces résultantes ...................................8
Poutres ................................................8
Résultats de l'étude .................................9
Conclusion .......................................... 11
Description
Aucune donnée

2. Analysé avec SolidWorks Simulation Simulation de tremie 2
Hypothèses
Informations sur le modèle
Nom du modèle: tremie
Configuration actuelle: Défaut<Brut d'usinage>

3. Analysé avec SolidWorks Simulation Simulation de tremie 3
Propriétés de l'étude
Nom d'étude Etude 1
Type d'analyse Analyse statique
Type de maillage Maillage Coque avec surfaces médianes
Effets thermiques: Activé(e)
Option thermique Inclure des chargements thermiques
Température de déformation nulle 298 Kelvin
Inclure la pression du fluide calculée par
SolidWorks Flow Simulation
Désactivé(e)
Type de solveur FFEPlus
Stress Stiffening: Désactivé(e)
Faible raideur: Désactivé(e)
Relaxation inertielle: Désactivé(e)
Options de contact solidaire incompatible Automatique
Grand déplacement Désactivé(e)
Vérifier les forces externes Activé(e)
Friction Désactivé(e)
Méthode adaptative: Désactivé(e)
Dossier de résultats Document SolidWorks (C:UsersMohamedDesktop)
Unités
Système d'unités: SI (MKS)
Longueur/Déplacement mm
Température Kelvin
Vitesse angulaire Rad/sec
Pression/Contrainte N/m^2

4. Analysé avec SolidWorks Simulation Simulation de tremie 4

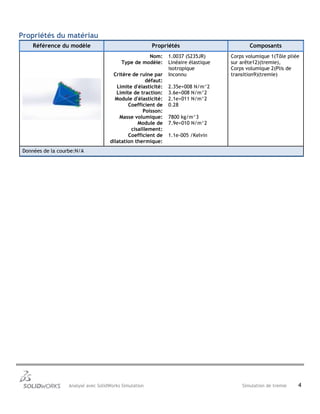

Propriétés du matériau
Référence du modèle Propriétés Composants
Nom: 1.0037 (S235JR)
Type de modèle: Linéaire élastique
isotropique
Critère de ruine par
défaut:
Inconnu
Limite d'élasticité: 2.35e+008 N/m^2
Limite de traction: 3.6e+008 N/m^2
Module d'élasticité: 2.1e+011 N/m^2
Coefficient de
Poisson:
0.28
Masse volumique: 7800 kg/m^3
Module de
cisaillement:
7.9e+010 N/m^2
Coefficient de
dilatation thermique:
1.1e-005 /Kelvin
Corps volumique 1(Tôle pliée
sur arête12)(tremie),
Corps volumique 2(Plis de
transition9)(tremie)
Données de la courbe:N/A

5. Analysé avec SolidWorks Simulation Simulation de tremie 5
Actions extérieures
Nom du
déplacement
imposé
Image du déplacement
imposé
Détails du déplacement imposé
Fixe-1
Entités: 5 face(s)
Type: Géométrie fixe
Forces résultantes
Composants X Y Z Résultante
Force de réaction(N) 64.32 92.9063 -307343 307343
Moment de réaction(N·m) -1.3524 -185.114 8.8144 185.328
Nom du
chargement
Image du chargement Détails du chargement
Pression-1
Entités: 5 face(s)
Type: Normal à la face
sélectionnée
Valeur: 80000
Unités: N/m^2
Gravité1
Référence: Plan de face
Valeurs: 0 0 9.81
Unités: SI
Force-1
Entités: 9 face(s)
Référence: Arête< 1 >
Type: Force
Valeurs: ---, ---, 28000 N
Moments: ---, ---, --- N·m

6. Analysé avec SolidWorks Simulation Simulation de tremie 6
Définitions des connecteurs
Aucune donnée
Informations sur le contact
Contact Image du contact Propriétés du contact
Contact global
Type: Solidaire
Composants: 1 composant(s)
Options: Maillage
compatible

7. Analysé avec SolidWorks Simulation Simulation de tremie 7
Informations sur le maillage
Type de maillage Maillage Coque avec surfaces médianes
Mailleur utilisé: Maillage standard
Transition automatique: Désactivé(e)
Boucles automatiques de maillage: Désactivé(e)
Points de Jacobien 4 Points
Taille d'élément 182.731 mm
Tolérance 9.13655 mm
Qualité de maillage Haute
Informations sur le maillage - Détails
Nombre total de noeuds 3302
Nombre total d'éléments 1544
Durée de création du maillage (hh;mm;ss): 00:00:06
Nom de l'ordinateur: MOHAMED-PC

8. Analysé avec SolidWorks Simulation Simulation de tremie 8
Détails des capteurs
Aucune donnée
Forces résultantes
Forces de réaction
Ensemble de
sélections
Unités Somme X
Somme Y Somme Z Résultante
Modèle entier N 64.32 92.9063 -307343 307343
Moments de réaction
Ensemble de
sélections
Unités Somme X
Somme Y Somme Z Résultante
Modèle entier N·m -1.3524 -185.114 8.8144 185.328
Poutres
Aucune donnée

9. Analysé avec SolidWorks Simulation Simulation de tremie 9
Résultats de l'étude
Nom Type Min Max
Contraintes1 VON: contrainte de von Mises 0 N/m^2
Noeud: 2676
1.16479e+008 N/m^2
Noeud: 571
tremie-Etude 1-Contraintes-Contraintes1
Nom Type Min Max
Déplacements1 URES: Déplacement résultant 0 mm
Noeud: 18
16.9278 mm
Noeud: 933

10. Analysé avec SolidWorks Simulation Simulation de tremie 10

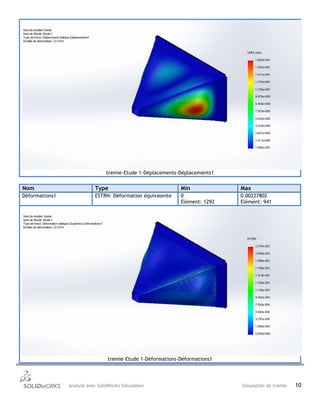

tremie-Etude 1-Déplacements-Déplacements1
Nom Type Min Max
Déformations1 ESTRN: Déformation équivalente 0
Elément: 1292
0.00227802
Elément: 941
tremie-Etude 1-Déformations-Déformations1

11. Analysé avec SolidWorks Simulation Simulation de tremie 11
Nom Type Min Max
Coefficient de sécurité1 Automatique 1.88153
Noeud: 571
1e+016
Noeud: 2676
tremie-Etude 1-Coefficient de sécurité-Coefficient de sécurité1
