Le document présente l'évolution de la création d'un cadastre 3D à Genève depuis 2006, incluant des acquisitions de données 3D sur le territoire et l'utilisation d'outils de simulation pour divers usages tels que l'urbanisme et l'analyse environnementale. Il met en avant les applications pratiques de la 3D dans la gestion de la ville, la communication et la participation des citoyens. Enfin, il aborde les défis et opportunités liés à l'intégration de ces technologies dans la gestion territoriale.

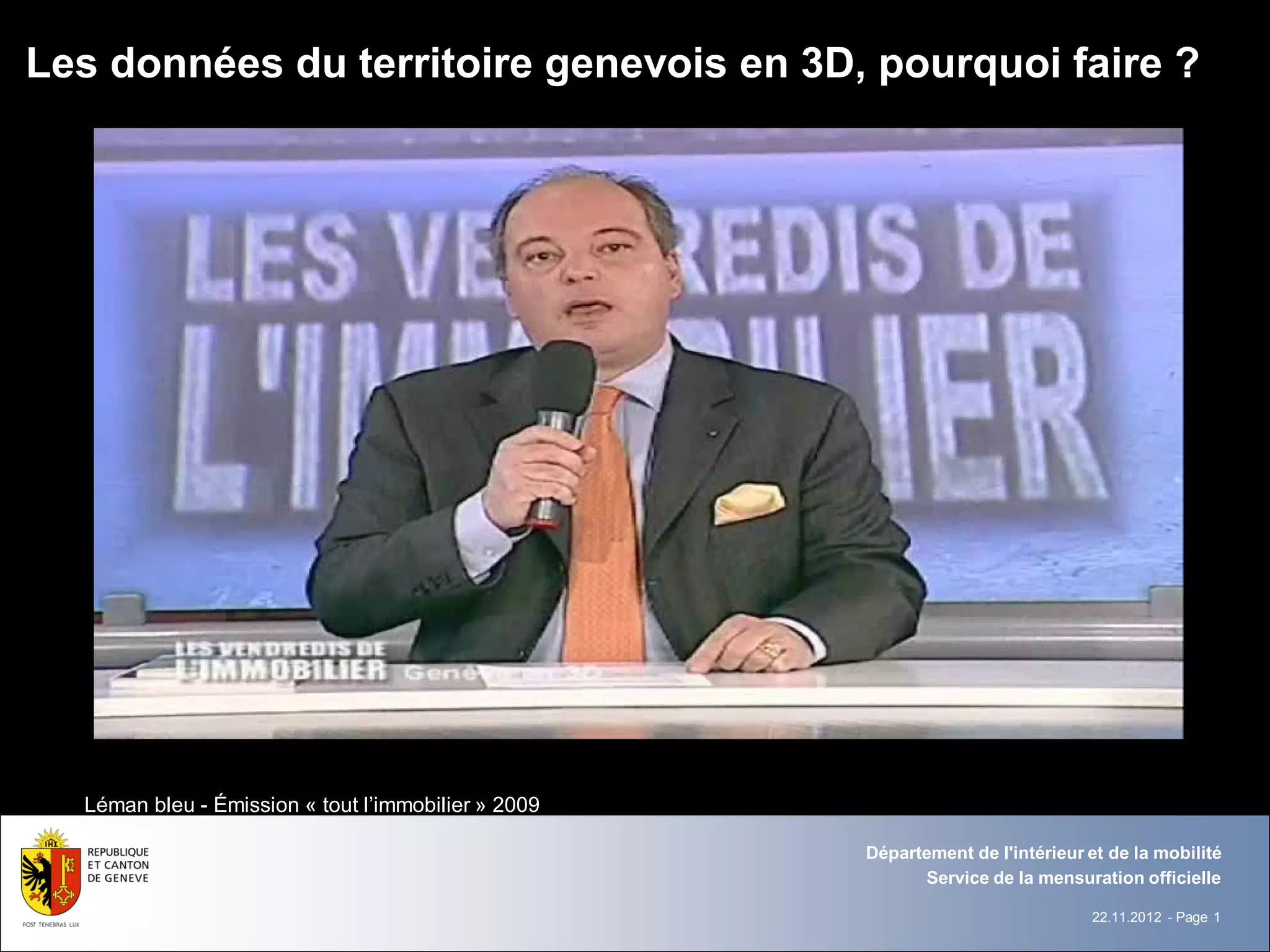

1. Les données du territoire genevois en 3D, pourquoi faire ?
Léman bleu - Émission « tout l’immobilier » 2009
Département de l'intérieur et de la mobilité
Service de la mensuration officielle
22.11.2012 - Page 1

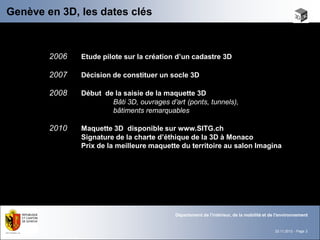

2. Genève en 3D, les dates clés
2006 Etude pilote sur la création d’un cadastre 3D
2007 Décision de constituer un socle 3D
2008 Début de la saisie de la maquette 3D
Bâti 3D, ouvrages d’art (ponts, tunnels),
bâtiments remarquables
2010 Maquette 3D disponible sur www.SITG.ch
Signature de la charte d’éthique de la 3D à Monaco
Prix de la meilleure maquette du territoire au salon Imagina
Département de l'intérieur, de la mobilité et de l'environnement
22.11.2012 - Page 2

3. Une démarche de SIG 3D depuis 2007
Un socle de données
MO 3D
Données intégrées
dans le SIG
Données sur
l'ensemble du territoire
genevois
Gestion et mise à jour
dans le SIG
Données 2D et 3D
utilisables ensemble
Toutes les fonctions du
SIG sont utilisables
Maquette « kleenex »
Modèle de terrain
Orthophotographie Modèle de surface
Département de l'intérieur et de la mobilité
Service de la mensuration officielle
22.11.2012 - Page 3

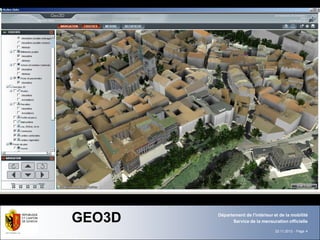

4. GEO3D Département de l'intérieur et de la mobilité
Service de la mensuration officielle
22.11.2012 - Page 4

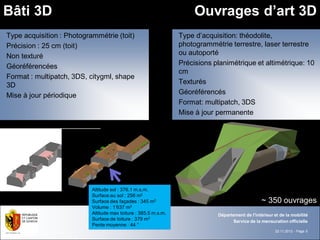

5. Bâti 3D Ouvrages d’art 3D
~100 ouvrages d’art
Type acquisition : Photogrammétrie (toit) Type d’acquisition: théodolite,
Précision : 25 cm (toit) photogrammétrie terrestre, laser terrestre
Non texturé ou autoporté
Géoréférencées Précisions planimétrique et altimétrique: 10
cm
Format : multipatch, 3DS, citygml, shape
3D Texturés
Mise à jour périodique Géoréférencés
Format: multipatch, 3DS
Mise à jour permanente
~72’000 bâtiments
Altitude sol : 376.1 m.s.m.
Surface au sol : 256 m2
Surface des façades : 345 m2 ~ 350 ouvrages
Volume : 1’637 m3
Altitude max toiture : 385.5 m.s.m. Département de l'intérieur et de la mobilité
Surface de toiture : 379 m2 Service de la mensuration officielle
Pente moyenne : 44 °
22.11.2012 - Page 5

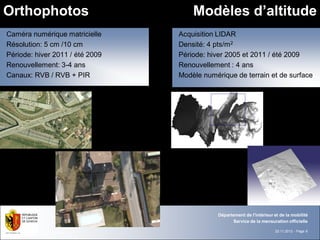

6. Orthophotos Modèles d’altitude
~100 ouvrages d’art
Caméra numérique matricielle Acquisition LIDAR
Résolution: 5 cm /10 cm Densité: 4 pts/m2
Période: hiver 2011 / été 2009 Période: hiver 2005 et 2011 / été 2009
Renouvellement: 3-4 ans Renouvellement : 4 ans
Canaux: RVB / RVB + PIR Modèle numérique de terrain et de surface
Département de l'intérieur et de la mobilité
Service de la mensuration officielle
22.11.2012 - Page 6

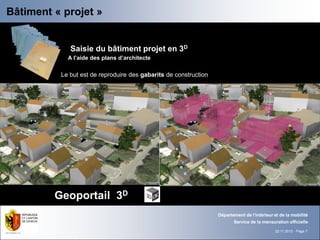

7. Bâtiment « projet »
Dossier d’autorisation Projet de bâtiment en 3D
Saisie du bâtiment projet en 3D
A l’aide des plans d’architecte
Le but est de reproduire des gabarits de construction
Geoportail 3D
Département de l'intérieur et de la mobilité
Service de la mensuration officielle
22.11.2012 - Page 7

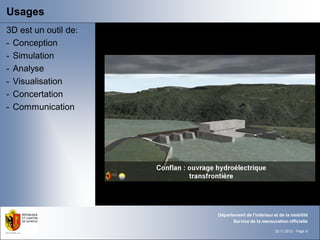

8. Usages
3D est un outil de:
- Conception
- Simulation
- Analyse
- Visualisation
- Concertation
- Communication
Département de l'intérieur et de la mobilité
Service de la mensuration officielle
22.11.2012 - Page 8

9. Usages
Concertation /
Visualisation
- Aménagement
urbain
Traversée de Vésenaz
Département de l'intérieur et de la mobilité
Service de la mensuration officielle
22.11.2012 - Page 9

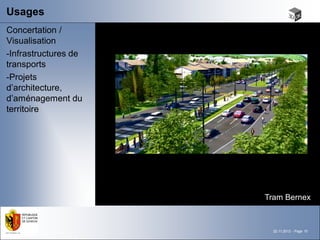

10. Usages
Concertation /
Visualisation
-Infrastructures de
transports
-Projets
d’architecture,
d’aménagement du
territoire
Tram Bernex
22.11.2012 - Page 10

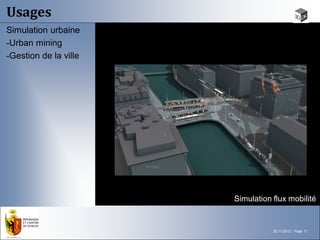

11. Usages
Simulation urbaine
-Urban mining
-Gestion de la ville
Simulation flux mobilité
22.11.2012 - Page 11

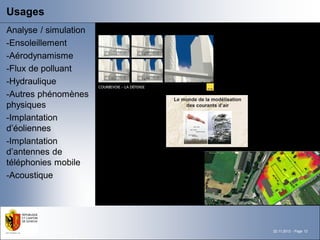

12. Usages
Analyse / simulation
-Ensoleillement
-Aérodynamisme
-Flux de polluant
-Hydraulique
-Autres phénomènes
physiques
-Implantation
d’éoliennes
-Implantation
d’antennes de
téléphonies mobile
-Acoustique
22.11.2012 - Page 12

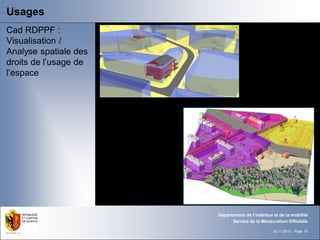

13. Usages
Cad RDPPF :
Visualisation /
Analyse spatiale des
droits de l’usage de
l’espace
Département de l‘intérieur et de la mobilité
Service de la Mensuration Officielle
22.11.2012 - Page 13

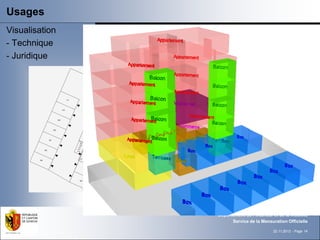

14. Usages
Visualisation
- Technique
- Juridique
Département de l‘intérieur et de la mobilité
Service de la Mensuration Officielle
22.11.2012 - Page 14

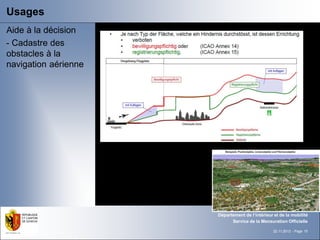

15. Usages
Aide à la décision
- Cadastre des
obstacles à la
navigation aérienne
Département de l‘intérieur et de la mobilité
Service de la Mensuration Officielle
22.11.2012 - Page 15

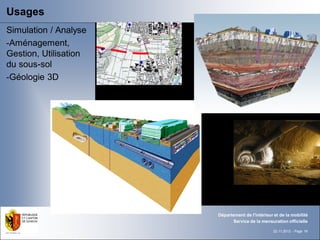

16. Usages
Simulation / Analyse
-Aménagement,
Gestion, Utilisation
du sous-sol
-Géologie 3D
Département de l'intérieur et de la mobilité
Service de la mensuration officielle
22.11.2012 - Page 16

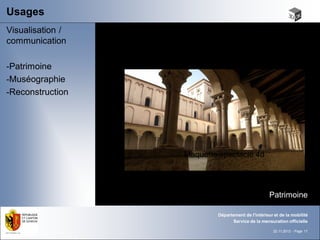

17. Usages
Visualisation /
communication
-Patrimoine
-Muséographie
-Reconstruction
Maquette spectacle 4d
Patrimoine
Département de l'intérieur et de la mobilité
Service de la mensuration officielle
22.11.2012 - Page 17

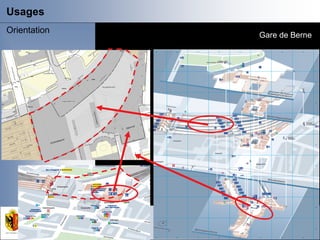

18. Usages
Orientation
Gare de Berne
Département de l'intérieur et de la mobilité
Service de la mensuration officielle
22.11.2012 - Page 18

19. Usages
Communication
-Promotion
immobilière
-Tourisme
Département de l'intérieur et de la mobilité
Service de la mensuration officielle
22.11.2012 - Page 19

20. La 3D éthique
Département de l'intérieur et de la mobilité
Service de la mensuration officielle
22.11.2012 - Page 20

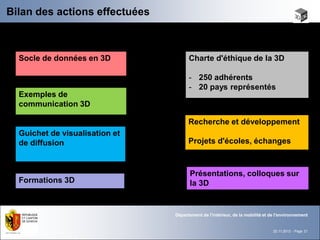

21. Bilan des actions effectuées
De 2008 à 2012
Socle de données en 3D Charte d'éthique de la 3D
- 250 adhérents
- 20 pays représentés
Exemples de
communication 3D
Recherche et développement
Guichet de visualisation et
de diffusion Projets d'écoles, échanges
Présentations, colloques sur
Formations 3D la 3D
Département de l'intérieur, de la mobilité et de l'environnement
22.11.2012 - Page 21

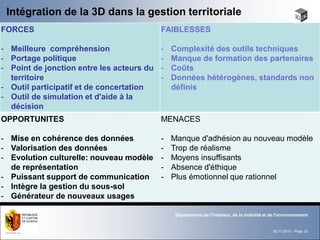

22. Intégration de la 3D dans la gestion territoriale
FORCES FAIBLESSES
- Meilleure compréhension - Complexité des outils techniques
- Portage politique - Manque de formation des partenaires
- Point de jonction entre les acteurs du - Coûts
territoire - Données hétérogènes, standards non
- Outil participatif et de concertation définis
- Outil de simulation et d'aide à la
décision
OPPORTUNITES MENACES
- Mise en cohérence des données - Manque d'adhésion au nouveau modèle
- Valorisation des données - Trop de réalisme
- Evolution culturelle: nouveau modèle - Moyens insuffisants
de représentation - Absence d'éthique
- Puissant support de communication - Plus émotionnel que rationnel
- Intègre la gestion du sous-sol
- Générateur de nouveaux usages
Département de l'intérieur, de la mobilité et de l'environnement
22.11.2012 - Page 22

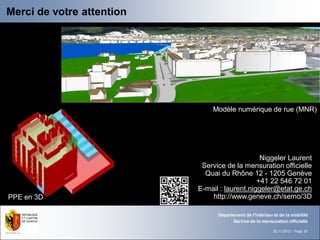

23. Merci de votre attention
Modèle numérique de rue (MNR)
Niggeler Laurent
Service de la mensuration officielle
Quai du Rhône 12 - 1205 Genève
+41 22 546 72 01
E-mail : laurent.niggeler@etat.ge.ch
PPE en 3D http://www.geneve.ch/semo/3D
