2. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy 2
c’est parti…
Wikipedia.de unter creative commons
Cette présentation est placée sous la licence créative
common CC BY-NC-ND 3.0 FR

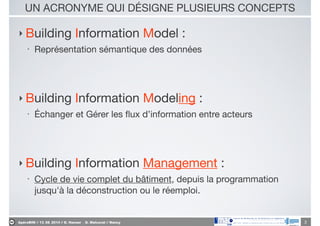

3. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
UN ACRONYME QUI DÉSIGNE PLUSIEURS CONCEPTS
‣ Building Information Model :
• Représentation sémantique des données
!
‣ Building Information Modeling :
• Échanger et Gérer les flux d’information entre acteurs
!
‣ Building Information Management :
• Cycle de vie complet du bâtiment, depuis la programmation
jusqu'à la déconstruction ou le réemploi.
3

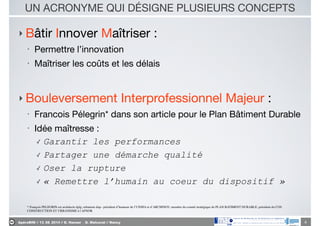

4. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
UN ACRONYME QUI DÉSIGNE PLUSIEURS CONCEPTS
‣ Bâtir Innover Maîtriser :
• Permettre l’innovation
• Maîtriser les coûts et les délais
‣ Bouleversement Interprofessionnel Majeur :
• Francois Pélegrin* dans son article pour le Plan Bâtiment Durable
• Idée maîtresse :
✓ Garantir les performances
✓ Partager une démarche qualité
✓ Oser la rupture
✓ « Remettre l’humain au coeur du dispositif »
4
* François PELEGRIN est architecte dplg, urbaniste dup– président d’honneur de l’UNSFA et d’ARCHINOV, membre du comité stratégique du PLAN BATIMENT DURABLE, président du COS
CONSTRUCTION ET URBANISME à l AFNOR

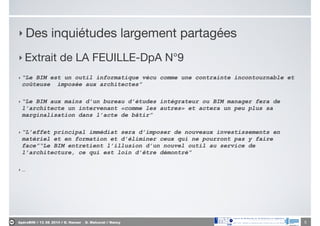

5. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
‣ Des inquiétudes largement partagées
‣ Extrait de LA FEUILLE-DpA N°9
‣ “Le BIM est un outil informatique vécu comme une contrainte incontournable et
coûteuse imposée aux architectes”
‣ “Le BIM aux mains d’un bureau d’études intégrateur ou BIM manager fera de
l’architecte un intervenant «comme les autres» et actera un peu plus sa
marginalisation dans l’acte de bâtir”
‣ “L’effet principal immédiat sera d’imposer de nouveaux investissements en
matériel et en formation et d’éliminer ceux qui ne pourront pas y faire
face”“Le BIM entretient l’illusion d’un nouvel outil au service de
l’architecture, ce qui est loin d’être démontré”
‣ …
5
6. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
* Florilège de 20 ans d’innovation dans le domaine de la conception assistée par ordinateur
5 idées reçues*
à propos du B.I.M.
http://commons.wikimedia.org/wiki/File:COS_09.JPG
6

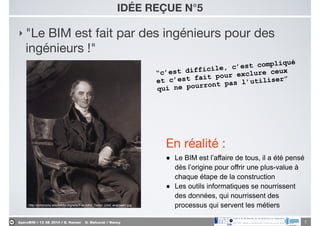

7. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
IDÉE REÇUE N°5
‣ "Le BIM est fait par des ingénieurs pour des
ingénieurs !"
7
“c’est difficile, c’est compliqué
et c’est fait pour exclure ceux
qui ne pourront pas l’utiliser”
http://commons.wikimedia.org/wiki/File:John_Taylor_(civil_engineer).jpg
En réalité :
● Le BIM est l’affaire de tous, il a été pensé
dès l’origine pour offrir une plus-value à
chaque étape de la construction
● Les outils informatiques se nourrissent
des données, qui nourrissent des
processus qui servent les métiers

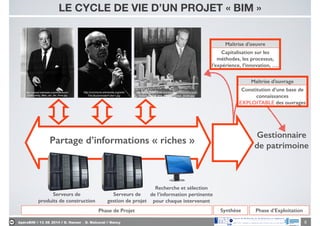

8. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
Maîtrise d’ouvrage
Constitution d’une base de
connaissances
EXPLOITABLE des ouvrages
Maîtrise d’oeuvre
Capitalisation sur les
méthodes, les processus,
l’expérience, l’innovation, ….
LE CYCLE DE VIE D’UN PROJET « BIM »
8
Partage d’informations « riches »
Gestionnaire
de patrimoine
http://commons.wikimedia.org/wiki/
http://upload.wikimedia.org/wikipedia/en/
5/58/Ludwig_Mies_van_der_Rohe.jpg
Serveurs de
produits de construction
http://upload.wikimedia.org/wikipedia/commons/a/ab/
Phase de Projet Phase d’Exploitation
Serveurs de
gestion de projet
Recherche et sélection
de l’information pertinente
pour chaque intervenant
Synthèse

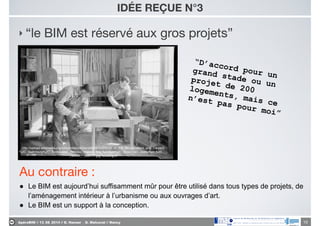

10. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
‣ “le BIM est réservé aux gros projets”
IDÉE REÇUE N°3
10
“D’accord pour un
grand stade ou un
projet de 200logements, mais ce
n’est pas pour moi”
http://upload.wikimedia.org/wikipedia/commons/0/09/%22Shop_of_the_Woodcrafters_and_Carvers
%2C_Gatlinburg%2C_Tennessee._Besides_making_fine_furniture%2C_these_two_craftsmen_turn..._-
_NARA_-_532771.jpg?uselang=fr
Au contraire :
● Le BIM est aujourd’hui suffisamment mûr pour être utilisé dans tous types de projets, de
l’aménagement intérieur à l’urbanisme ou aux ouvrages d’art.
● Le BIM est un support à la conception.

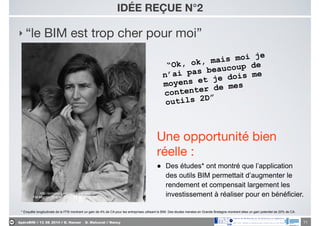

11. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
‣ “le BIM est trop cher pour moi”
IDÉE REÇUE N°2
11
“Ok, ok, mais moi je
n’ai pas beaucoup de
moyens et je dois me
contenter de mes
outils 2D”
http://commons.wikimedia.org/wiki/
Une opportunité bien
réelle :
● Des études* ont montré que l’application
des outils BIM permettait d’augmenter le
rendement et compensait largement les
investissement à réaliser pour en bénéficier.
* Enquête longitudinale de la FFB montrant un gain de 4% de CA pour les entreprises utilisant le BIM. Des études menées en Grande Bretagne montrent elles un gain potentiel de 20% de CA.

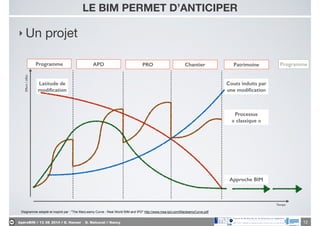

12. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
‣ Un projet
LE BIM PERMET D’ANTICIPER
12
Latitude de
modification
Couts induits par
une modification
Programme APD PRO Chantier Patrimoine Programme
Processus
« classique »
Approche BIM
Diagramme adapté et inspiré par : "The MacLeamy Curve - Real World BIM and IPD" http://www.msa-ipd.com/MacleamyCurve.pdf
Effort/effet
Temps

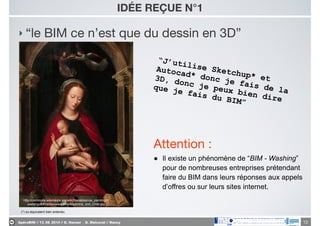

13. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
‣ “le BIM ce n’est que du dessin en 3D”
IDÉE REÇUE N°1
13
“J’utilise Sketchup* et
Autocad* donc je fais de la
3D, donc je peux bien dire
que je fais du BIM”
http://commons.wikimedia.org/wiki/Renaissance_paintings?
uselang=fr#mediaviewer/File:Madonna_and_Child.jpg
Attention :
● Il existe un phénomène de “BIM - Washing”
pour de nombreuses entreprises prétendant
faire du BIM dans leurs réponses aux appels
d’offres ou sur leurs sites internet.
(*) ou équivalent bien entendu.
14. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
NOUS PARLONS ICI D’ORIENTÉ - OBJET
14
‣ Semblables en apparence mais très différents à l'usage
Version
« TRAIT »
Version
«OBJETS»
Chaque élément possède des propriétés
Dimensions, matériaux, poids, prix, Thermique, ...
la représentation graphique est une propriété
comme une autre
Le dessin est constitué de lignes, arcs,
textes.
Du graphisme et c'est tout !
15. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy 15
Donc… au final…
c’est quoi ce BIM ?? !
http://commons.wikimedia.org/wiki/File:Jeff_Jarvis_asking_questions.jpg

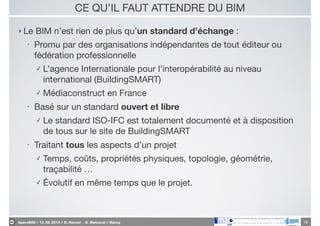

16. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
CE QU’IL FAUT ATTENDRE DU BIM
‣ Le BIM n’est rien de plus qu’un standard d’échange :
• Promu par des organisations indépendantes de tout éditeur ou
fédération professionnelle
✓ L’agence Internationale pour l’interopérabilité au niveau
international (BuildingSMART)
✓ Médiaconstruct en France
• Basé sur un standard ouvert et libre
✓ Le standard ISO-IFC est totalement documenté et à disposition
de tous sur le site de BuildingSMART
• Traitant tous les aspects d’un projet
✓ Temps, coûts, propriétés physiques, topologie, géométrie,
traçabilité …
✓ Évolutif en même temps que le projet.
16

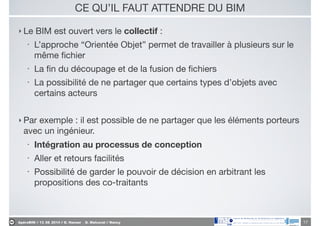

17. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
CE QU’IL FAUT ATTENDRE DU BIM
‣ Le BIM est ouvert vers le collectif :
• L’approche “Orientée Objet” permet de travailler à plusieurs sur le
même fichier
• La fin du découpage et de la fusion de fichiers
• La possibilité de ne partager que certains types d’objets avec
certains acteurs
!
‣ Par exemple : il est possible de ne partager que les éléments porteurs
avec un ingénieur.
• Intégration au processus de conception
• Aller et retours facilités
• Possibilité de garder le pouvoir de décision en arbitrant les
propositions des co-traitants
17

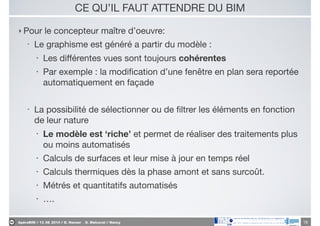

18. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
CE QU’IL FAUT ATTENDRE DU BIM
‣ Pour le concepteur maître d’oeuvre:
• Le graphisme est généré a partir du modèle :
• Les différentes vues sont toujours cohérentes
• Par exemple : la modification d’une fenêtre en plan sera reportée
automatiquement en façade
!
• La possibilité de sélectionner ou de filtrer les éléments en fonction
de leur nature
• Le modèle est ‘riche’ et permet de réaliser des traitements plus
ou moins automatisés
• Calculs de surfaces et leur mise à jour en temps réel
• Calculs thermiques dès la phase amont et sans surcoût.
• Métrés et quantitatifs automatisés
• ….
18

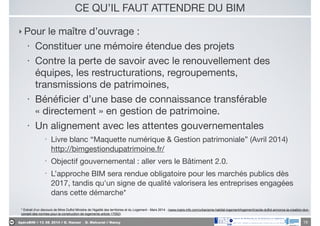

19. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
CE QU’IL FAUT ATTENDRE DU BIM
‣ Pour le maître d’ouvrage :
• Constituer une mémoire étendue des projets
• Contre la perte de savoir avec le renouvellement des
équipes, les restructurations, regroupements,
transmissions de patrimoines,
• Bénéficier d’une base de connaissance transférable
« directement » en gestion de patrimoine.
• Un alignement avec les attentes gouvernementales
• Livre blanc “Maquette numérique & Gestion patrimoniale” (Avril 2014)
http://bimgestiondupatrimoine.fr/
• Objectif gouvernemental : aller vers le Bâtiment 2.0.
• L’approche BIM sera rendue obligatoire pour les marchés publics dès
2017, tandis qu'un signe de qualité valorisera les entreprises engagées
dans cette démarche*
19
* Extrait d’un discours de Mme Duflot Ministre de l'égalité des territoires et du Logement - Mars 2014 . (www.maire-info.com/urbanisme-habitat-logement/logement/cecile-duflot-annonce-la-creation-dun-
conseil-des-normes-pour-la-construction-de-logements-article-17052)
20. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy 20
Comment changer … sans danger ?
http://commons.wikimedia.org/wiki/File:Jeff_Jarvis_asking_questions.jpg

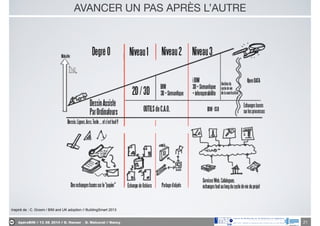

21. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
AVANCER UN PAS APRÈS L’AUTRE
21
Inspiré de : C. Groom / BIM and UK adoption // BuildingSmart 2013
22. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
NE PAS RESTER SEUL
‣ Etre informé ;
‣ Former ses équipes ;
‣ Passer de l’orienté trait à l’orienté objet ;
‣ Trouver un « scénario de décharge » pour
absorber le changement ;
‣ S’inscrire dans la durée.
22

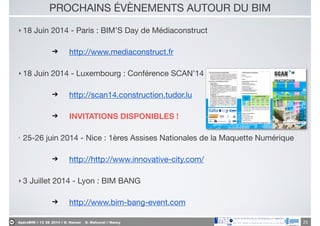

23. ApéroBIM // 13_06_2014 // D. Hanser _ O. Malcurat // Nancy
PROCHAINS ÉVÈNEMENTS AUTOUR DU BIM
‣ 18 Juin 2014 - Paris : BIM’S Day de Médiaconstruct
➔ http://www.mediaconstruct.fr
‣ 18 Juin 2014 - Luxembourg : Conférence SCAN’14
➔ http://scan14.construction.tudor.lu
➔ INVITATIONS DISPONIBLES !
‣ 25-26 juin 2014 - Nice : 1ères Assises Nationales de la Maquette Numérique
➔ http://http://www.innovative-city.com/
‣ 3 Juillet 2014 - Lyon : BIM BANG
➔ http://www.bim-bang-event.com
23
