1. Nemetschek Scia – Rudi Vanmechelen
OPEN BIM: UNE APPROCHE COLLABORATIVE
ENTRE ARCHITECTES ET INGÉNIEURS
Vision, solutions et projets réalisés
avec les logiciels dessin et calcul du groupe Nemetschek
Rudi Vanmechelen
Account Manager
Nemetschek Scia

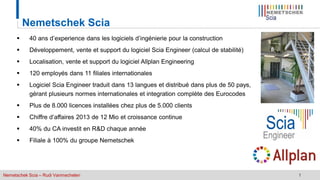

2. Nemetschek Scia – Rudi Vanmechelen 1
 40 ans d’experience dans les logiciels d’ingénierie pour la construction
 Développement, vente et support du logiciel Scia Engineer (calcul de stabilité)
 Localisation, vente et support du logiciel Allplan Engineering
 120 employés dans 11 filiales internationales
 Logiciel Scia Engineer traduit dans 13 langues et distribué dans plus de 50 pays,
gérant plusieurs normes internationales et integration complète des Eurocodes
 Plus de 8.000 licences installées chez plus de 5.000 clients
 Chiffre d’affaires 2013 de 12 Mio et croissance continue
 40% du CA investit en R&D chaque année
 Filiale à 100% du groupe Nemetschek
Nemetschek Scia

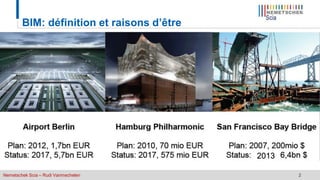

3. Nemetschek Scia – Rudi Vanmechelen 2
BIM: définition et raisons d’être
2013

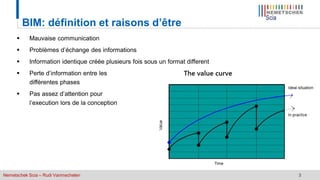

4. Nemetschek Scia – Rudi Vanmechelen 3
BIM: définition et raisons d’être
 Mauvaise communication
 Problèmes d’échange des informations
 Information identique créée plusieurs fois sous un format different
 Perte d’information entre les
différentes phases
 Pas assez d’attention pour
l’execution lors de la conception

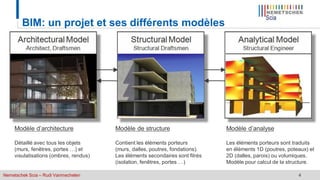

5. Nemetschek Scia – Rudi Vanmechelen 4
BIM: un projet et ses différents modèles
Modèle d’architecture
Détaillé avec tous les objets
(murs, fenêtres, portes …) et
visulatisations (ombres, rendus)
Modèle de structure
Contient les éléments porteurs
(murs, dalles, poutres, fondations).
Les éléments secondaires sont filrés
(isolation, fenêtres, portes …)
Modèle d’analyse
Les éléments porteurs sont traduits
en éléments 1D (poutres, poteaux) et
2D (dalles, parois) ou volumiques.
Modèle pour calcul de la structure.

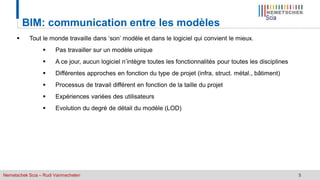

6. Nemetschek Scia – Rudi Vanmechelen 5
BIM: communication entre les modèles
 Tout le monde travaille dans ‘son’ modèle et dans le logiciel qui convient le mieux.
 Pas travailler sur un modèle unique
 A ce jour, aucun logiciel n’intègre toutes les fonctionnalités pour toutes les disciplines
 Différentes approches en fonction du type de projet (infra, struct. métal., bâtiment)
 Processus de travail différent en fonction de la taille du projet
 Expériences variées des utilisateurs
 Evolution du degré de détail du modèle (LOD)

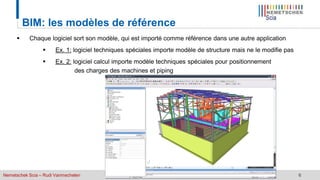

7. Nemetschek Scia – Rudi Vanmechelen 6
BIM: les modèles de référence
 Chaque logiciel sort son modèle, qui est importé comme référence dans une autre application
 Ex. 1: logiciel techniques spéciales importe modèle de structure mais ne le modifie pas
 Ex. 2: logiciel calcul importe modèle techniques spéciales pour positionnement
des charges des machines et piping

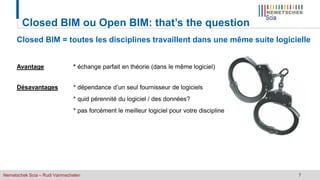

8. Nemetschek Scia – Rudi Vanmechelen 7
Closed BIM ou Open BIM: that’s the question
Closed BIM = toutes les disciplines travaillent dans une même suite logicielle
Avantage * échange parfait en théorie (dans le même logiciel)
Désavantages * dépendance d’un seul fournisseur de logiciels
* quid pérennité du logiciel / des données?
* pas forcément le meilleur logiciel pour votre discipline

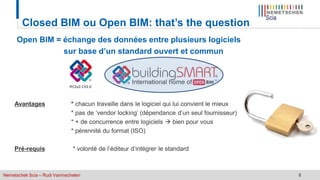

9. Nemetschek Scia – Rudi Vanmechelen 8
Closed BIM ou Open BIM: that’s the question
Open BIM = échange des données entre plusieurs logiciels
sur base d’un standard ouvert et commun
Avantages * chacun travaille dans le logiciel qui lui convient le mieux
* pas de ‘vendor locking’ (dépendance d’un seul fournisseur)
* + de concurrence entre logiciels  bien pour vous
* pérennité du format (ISO)
Pré-requis * volonté de l’éditeur d’intégrer le standard

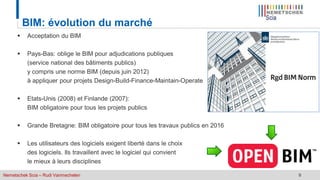

10. Nemetschek Scia – Rudi Vanmechelen 9
BIM: évolution du marché
 Acceptation du BIM
 Pays-Bas: oblige le BIM pour adjudications publiques
(service national des bâtiments publics)
y compris une norme BIM (depuis juin 2012)
à appliquer pour projets Design-Build-Finance-Maintain-Operate
 Etats-Unis (2008) et Finlande (2007):
BIM obligatoire pour tous les projets publics
 Grande Bretagne: BIM obligatoire pour tous les travaux publics en 2016
 Les utilisateurs des logiciels exigent liberté dans le choix
des logiciels. Ils travaillent avec le logiciel qui convient
le mieux à leurs disciplines

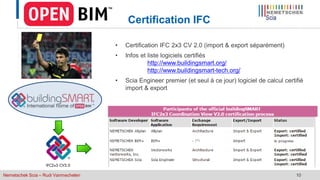

11. Nemetschek Scia – Rudi Vanmechelen 10
• Certification IFC 2x3 CV 2.0 (import & export séparément)
• Infos et liste logiciels certifiés
http://www.buildingsmart.org/
http://www.buildingsmart-tech.org/
• Scia Engineer premier (et seul à ce jour) logiciel de calcul certifié
import & export
Certification IFC

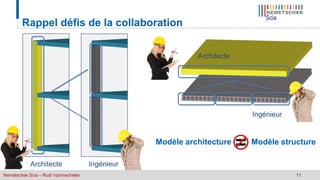

12. Nemetschek Scia – Rudi Vanmechelen 11
Rappel défis de la collaboration
Architecte Ingénieur
Ingénieur
Architecte
Modèle architecture Modèle structure

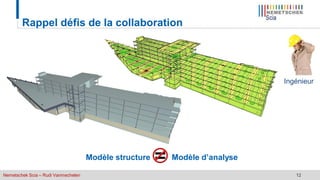

13. Nemetschek Scia – Rudi Vanmechelen 12
Rappel défis de la collaboration
Modèle structure Modèle d’analyse
Ingénieur

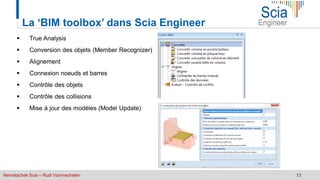

14. Nemetschek Scia – Rudi Vanmechelen 13
La ‘BIM toolbox’ dans Scia Engineer
 True Analysis
 Conversion des objets (Member Recognizer)
 Alignement
 Connexion noeuds et barres
 Contrôle des objets
 Contrôle des collisions
 Mise à jour des modèles (Model Update)

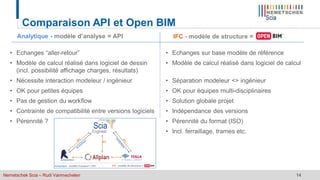

15. Nemetschek Scia – Rudi Vanmechelen 14
Comparaison API et Open BIM
IFC - modèle de structure =Analytique - modèle d’analyse = API
• Echanges “aller-retour”
• Modèle de calcul réalisé dans logiciel de dessin
(incl. possibilité affichage charges, résultats)
• Nécessite interaction modeleur / ingénieur
• OK pour petites équipes
• Pas de gestion du workflow
• Contrainte de compatibilité entre versions logiciels
• Pérennité ?
• Echanges sur base modèle de référence
• Modèle de calcul réalisé dans logiciel de calcul
• Séparation modeleur <> ingénieur
• OK pour équipes multi-disciplinaires
• Solution globale projet
• Indépendance des versions
• Pérennité du format (ISO)
• Incl. ferraillage, trames etc.

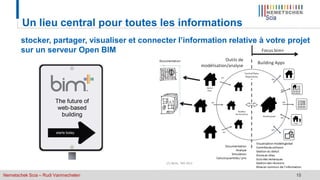

16. Nemetschek Scia – Rudi Vanmechelen 15
Un lieu central pour toutes les informations
stocker, partager, visualiser et connecter l’information relative à votre projet
sur un serveur Open BIM

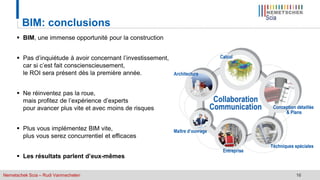

17. Nemetschek Scia – Rudi Vanmechelen 16
BIM: conclusions
 BIM, une immense opportunité pour la construction
 Pas d’inquiétude à avoir concernant l’investissement,
car si c’est fait conscienscieusement,
le ROI sera présent dès la première année.
 Ne réinventez pas la roue,
mais profitez de l’expérience d’experts
pour avancer plus vite et avec moins de risques
 Plus vous implémentez BIM vite,
plus vous serez concurrentiel et efficaces
 Les résultats parlent d’eux-mêmes

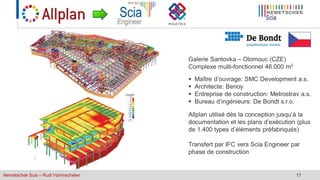

18. Nemetschek Scia – Rudi Vanmechelen 17
 Maître d’ouvrage: SMC Development a.s.
 Architecte: Benoy
 Entreprise de construction: Metrostrav a.s.
 Bureau d’ingénieurs: De Bondt s.r.o.
Galerie Santovka – Olomouc (CZE)
Complexe multi-fonctionnel 46.000 m2
Allplan utilisé dès la conception jusqu’à la
documentation et les plans d’exécution (plus
de 1.400 types d’éléments préfabriqués)
Transfert par IFC vers Scia Engineer par
phase de construction

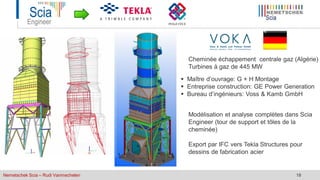

19. Nemetschek Scia – Rudi Vanmechelen 18
 Maître d’ouvrage: G + H Montage
 Entreprise construction: GE Power Generation
 Bureau d’ingénieurs: Voss & Kamb GmbH
Cheminée échappement centrale gaz (Algérie)
Turbines à gaz de 445 MW
Modélisation et analyse complètes dans Scia
Engineer (tour de support et tôles de la
cheminée)
Export par IFC vers Tekla Structures pour
dessins de fabrication acier

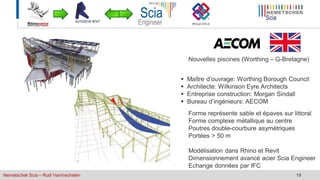

20. Nemetschek Scia – Rudi Vanmechelen 19
 Maître d’ouvrage: Worthing Borough Council
 Architecte: Wilkinson Eyre Architects
 Entreprise construction: Morgan Sindall
 Bureau d’ingénieurs: AECOM
Nouvelles piscines (Worthing – G-Bretagne)
Forme représente sable et épaves sur littoral
Forme complexe métallique au centre
Poutres double-courbure asymétriques
Portées > 50 m
Modélisation dans Rhino et Revit
Dimensionnement avancé acier Scia Engineer
Echange données par IFC

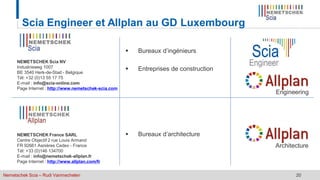

21. Nemetschek Scia – Rudi Vanmechelen 20
Scia Engineer et Allplan au GD Luxembourg
NEMETSCHEK Scia NV
Industrieweg 1007
BE 3540 Herk-de-Stad - Belgique
Tél: +32 (0)13 55 17 75
E-mail : info@scia-online.com
Page Internet : http://www.nemetschek-scia.com
NEMETSCHEK France SARL
Centre Objectif 2 rue Louis Armand
FR 92661 Asnières Cedex - France
Tél: +33 (0)146 134700
E-mail : info@nemetschek-allplan.fr
Page Internet : http://www.allplan.com/fr
 Bureaux d’ingénieurs
 Entreprises de construction
 Bureaux d’architecture
Architecture
Engineering
