1. Le BIM et la conception architecturale

2. Le BIM et la conception architecturale
Patrice INFANTE,
fondateur et gérant de CAD Equipement
Distributeur informatique spécialiste de l’équipement des agences d’architecture
et des bureaux d’études techniques depuis avril 1998
Centre de formation agréé par les OPCA : FIFPL, ACTALIANS, FAFIEC…
• formations personnalisées (intra-entreprise)
• formations en groupe (inter-entreprises)
Triple implantation : Paris, Nantes et Lille

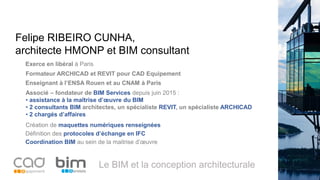

3. Le BIM et la conception architecturale
Associé – fondateur de BIM Services depuis juin 2015 :
• assistance à la maîtrise d’œuvre du BIM
• 2 consultants BIM architectes, un spécialiste REVIT, un spécialiste ARCHICAD
• 2 chargés d’affaires
Felipe RIBEIRO CUNHA,
architecte HMONP et BIM consultant
Création de maquettes numériques renseignées
Exerce en libéral à Paris
Formateur ARCHICAD et REVIT pour CAD Equipement
Définition des protocoles d’échange en IFC
Coordination BIM au sein de la maitrise d’œuvre
Enseignant à l’ENSA Rouen et au CNAM à Paris

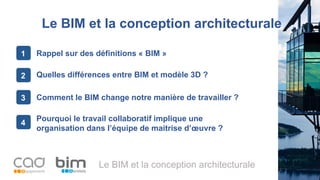

4. Le BIM et la conception architecturale
Le BIM et la conception architecturale
Pourquoi le travail collaboratif implique une
organisation dans l’équipe de maitrise d’œuvre ?
4
Quelles différences entre BIM et modèle 3D ?2
Comment le BIM change notre manière de travailler ?3
Rappel sur des définitions « BIM »1

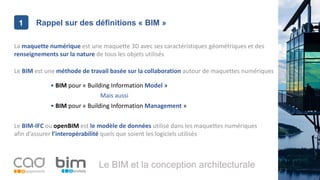

5. 1
Le BIM et la conception architecturale
Rappel sur des définitions « BIM »1
La maquette numérique est une maquette 3D avec ses caractéristiques géométriques et des
renseignements sur la nature de tous les objets utilisés
Le BIM est une méthode de travail basée sur la collaboration autour de maquettes numériques
Le BIM-IFC ou openBIM est le modèle de données utilisé dans les maquettes numériques
afin d’assurer l’interopérabilité quels que soient les logiciels utilisés
• BIM pour « Building Information Model »
Mais aussi
• BIM pour « Building Information Management »

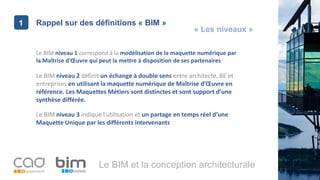

6. 1
Le BIM et la conception architecturale
Rappel sur des définitions « BIM »1
Le BIM niveau 1 correspond à la modélisation de la maquette numérique par
la Maîtrise d’Œuvre qui peut la mettre à disposition de ses partenaires
Le BIM niveau 2 définit un échange à double sens entre architecte, BE et
entreprises en utilisant la maquette numérique de Maîtrise d’Œuvre en
référence. Les Maquettes Métiers sont distinctes et sont support d’une
synthèse différée.
Le BIM niveau 3 indique l’utilisation et un partage en temps réel d’une
Maquette Unique par les différents intervenants
« Les niveaux »

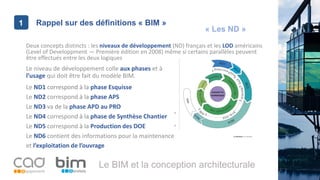

7. 1
Le BIM et la conception architecturale
Rappel sur des définitions « BIM »1
Deux concepts distincts : les niveaux de développement (ND) français et les LOD américains
(Level of Developpment — Première édition en 2008) même si certains parallèles peuvent
être effectués entre les deux logiques
Le ND1 correspond à la phase Esquisse
Le ND6 contient des informations pour la maintenance
et l’exploitation de l’ouvrage
Le ND2 correspond à la phase APS
Le niveau de développement colle aux phases et à
l’usage qui doit être fait du modèle BIM.
Le ND3 va de la phase APD au PRO
Le ND4 correspond à la phase de Synthèse Chantier
Le ND5 correspond à la Production des DOE
« Les ND »

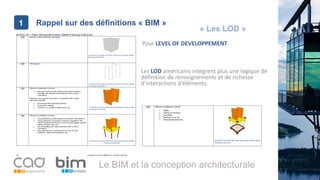

8. 1
Le BIM et la conception architecturale
Rappel sur des définitions « BIM »1
Les LOD américains intègrent plus une logique de
définition de renseignements et de richesse
d’interactions d‘éléments.
« Les LOD »
Pour LEVEL OF DEVELOPPEMENT

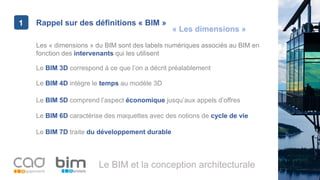

9. 1
Le BIM et la conception architecturale
Rappel sur des définitions « BIM »1
Les « dimensions » du BIM sont des labels numériques associés au BIM en
fonction des intervenants qui les utilisent
Le BIM 6D caractérise des maquettes avec des notions de cycle de vie
Le BIM 3D correspond à ce que l’on a décrit préalablement
Le BIM 4D intègre le temps au modèle 3D
Le BIM 5D comprend l’aspect économique jusqu’aux appels d’offres
Le BIM 7D traite du développement durable
« Les dimensions »

10. 1
Le BIM et la conception architecturale
Rappel sur des définitions « BIM »1
Qu’est-ce que l’open BIM et le closed BIM ?
• open BIM lorsque les échanges se font autour de logiciels différents
au travers de formats compatibles dont IFC
• closed BIM si les échanges se font entre logiciels d’une même gamme
• L’IFC est la norme (open source) qui a l’avantage d’être enregistrable depuis
tout logiciel BIM
• Le donneur d’ordre public (contrairement au privé) ne peut pas
imposer un logiciel ni un format propriétaire (Rvt, Pln, etc.) (ou alors il
doit fournir les moyens)
« l’open BIM »

11. 1
Le BIM et la conception architecturale
Quelle différence entre BIM et modèle 3D ?2
Renseigner et classifier le modèle
Importance de la syntaxe des composants: le « i » du BIM
En BIM, on évolue vers plus « d’éléments connectés »
Maintenir une nécessaire compatibilité avec la DAO (les délivrables sont les
mêmes)

12. 1
Le BIM et la conception architecturale
Quelle différence entre BIM et modèle 3D ?2
Renseigner et classifier le modèle – Les propriétés des éléments sont intégrées aux données géométriques

13. 1
Le BIM et la conception architecturale
Quelle différence entre BIM et modèle 3D ?2
Les données sont cohérentes entre elles et s’affichent sous différents formats : 3d mais aussi 2d, nomenclature…

14. 1
Le BIM et la conception architecturale
Quelle différence entre BIM et modèle 3D ?2
Sans syntaxe, pas de BIM
?

15. Le BIM et la conception architecturale
Comment le BIM change notre façon de travailler ?3
Le BIM comme retour aux sources pour l’architecte
L’investissement nécessaire (logiciels, formation, méthodologie)
Le BIM : un bon allié dans l’anticipation de problèmes
L’opportunité de réorganiser le travail de production (à travers la refonte
de la charte graphique par exemple)
La possibilité d’étendre les missions de maîtrise d’œuvre vers l’EXE

16. Le BIM et la conception architecturale
Comment le BIM change notre façon de travailler ?3
Le BIM comme retour aux sources pour l’architecte

17. Le BIM et la conception architecturale
Comment le BIM change notre façon de travailler ?3
Le BIM : un bon allié dans l’anticipation de problèmes

18. Le BIM et la conception architecturale
Comment le BIM change notre façon de travailler ?3

19. Le BIM et la conception architecturale
Pourquoi le travail collaboratif implique une
organisation dans l’équipe de maitrise d’œuvre ?
4
L’importance de la charte BIM
La profusion des données rajoute des contraintes
La convention BIM dans la MOE

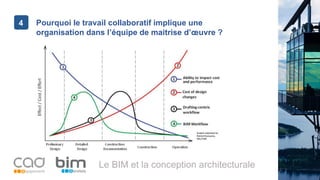

20. Le BIM et la conception architecturale
Pourquoi le travail collaboratif implique une
organisation dans l’équipe de maitrise d’œuvre ?
4

21. Des questions ?
