1. Journées Techniques Route 2017 26 janvier 2017 1
26 janvier 2017
JOURNÉES TECHNIQUES ROUTE
copyright
REX sur la démarche BIM du projet de la rocade L2 de Marseille

2. Journées Techniques Route 2017 26 janvier 2017 2

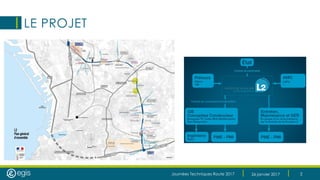

LE PROJET

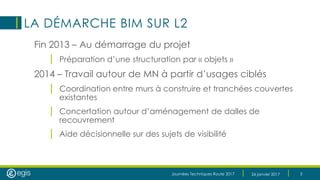

3. Journées Techniques Route 2017 26 janvier 2017 3
LA DÉMARCHE BIM SUR L2
Fin 2013 – Au démarrage du projet
| Préparation d’une structuration par « objets »
2014 – Travail autour de MN à partir d’usages ciblés
| Coordination entre murs à construire et tranchées couvertes
existantes
| Concertation autour d’aménagement de dalles de
recouvrement
| Aide décisionnelle sur des sujets de visibilité

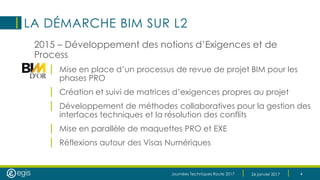

4. Journées Techniques Route 2017 26 janvier 2017 4
LA DÉMARCHE BIM SUR L2
2015 – Développement des notions d’Exigences et de
Process
| Mise en place d’un processus de revue de projet BIM pour les
phases PRO
| Création et suivi de matrices d’exigences propres au projet
| Développement de méthodes collaboratives pour la gestion des
interfaces techniques et la résolution des conflits
| Mise en parallèle de maquettes PRO et EXE
| Réflexions autour des Visas Numériques

5. Journées Techniques Route 2017 26 janvier 2017 5
UN PROCESSUS DE REVUE DE PROJET
Niv.
0
Production
Refusé
Maquette
Revue
Modèle
Revue
Coordination
Revue
technique de
projet
Niv.
1
Niv.
2
Niv.
3
VAL
Refusé
Coordination
Refusé
Validation

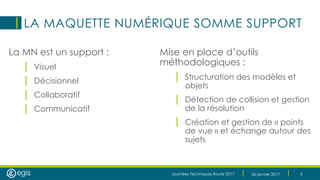

6. Journées Techniques Route 2017 26 janvier 2017 6
LA MAQUETTE NUMÉRIQUE SOMME SUPPORT
La MN est un support :
| Visuel
| Décisionnel
| Collaboratif
| Communicatif
Mise en place d’outils
méthodologiques :
| Structuration des modèles et
objets
| Détection de collision et gestion
de la résolution
| Création et gestion de « points
de vue » et échange autour des
sujets

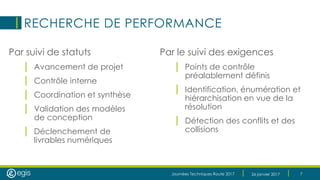

7. Journées Techniques Route 2017 26 janvier 2017 7
RECHERCHE DE PERFORMANCE
Par suivi de statuts
| Avancement de projet
| Contrôle interne
| Coordination et synthèse
| Validation des modèles
de conception
| Déclenchement de
livrables numériques
Par le suivi des exigences
| Points de contrôle
préalablement définis
| Identification, énumération et
hiérarchisation en vue de la
résolution
| Détection des conflits et des
collisions

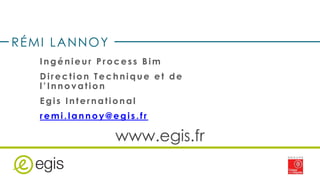

8. Journées Techniques Route 2017 26 janvier 2017 8
www.egis.fr
Ingénieur P rocess Bim
Direction Technique et de
l’Innov ation
Egis International
remi.lannoy@egis.fr
RÉMI LANNOY
