Présentation Lycée de Carquefou

Lycée Nord-Est de l’agglomération nantaise
REGION DES PAYS-DE-LA-LOIRE – FORMA6 – SOGEA – à Carquefou

01
Lycée Nord-Est de l’agglomération nantaise
• Type de programme : Enseignement
✓ Lycée de 910 élèves extensible à 1000
✓ Internat de 60 lits extensible à 80
(démarche de design résidentiel)
✓ Restauration pour 800 rationnaires
✓ Création de 8 logements de fonction
• Localisation : Carquefou
• Labellisation-certification :
✓ NF HQE Bâtiments Tertiaires
✓ BEPOS Effinergie plus 2013
• Techniques constructives :
✓ Structure béton (lycée) + ITE avec bardage
bois et métal
✓ Ossature bois (logements de fonction)

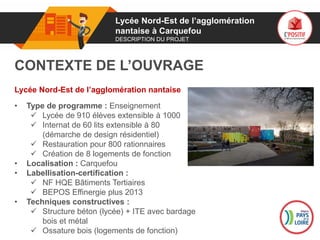

CONTEXTE DE L’OUVRAGE
Lycée Nord-Est de l’agglomération
nantaise à Carquefou
DESCRIPTION DU PROJET

01

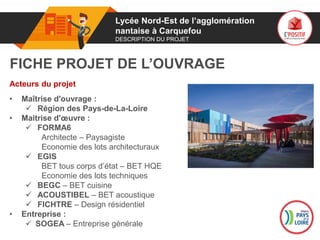

Acteurs du projet
• Maîtrise d'ouvrage :
✓ Région des Pays-de-La-Loire
• Maitrise d'œuvre :
✓ FORMA6
Architecte – Paysagiste
Economie des lots architecturaux
✓ EGIS
BET tous corps d’état – BET HQE
Economie des lots techniques
✓ BEGC – BET cuisine
✓ ACOUSTIBEL – BET acoustique
✓ FICHTRE – Design résidentiel
• Entreprise :
✓ SOGEA – Entreprise générale
FICHE PROJET DE L’OUVRAGE
Logo
porteur
de projet

01

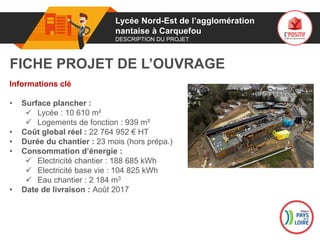

Informations clé
• Surface plancher :
✓ Lycée : 10 610 m²
✓ Logements de fonction : 939 m²
• Coût global réel : 22 764 952 € HT
• Durée du chantier : 23 mois (hors prépa.)
• Consommation d’énergie :
✓ Electricité chantier : 188 685 kWh
✓ Electricité base vie : 104 825 kWh
✓ Eau chantier : 2 184 m3
• Date de livraison : Août 2017
FICHE PROJET DE L’OUVRAGE
Logo
porteur
de projet

01

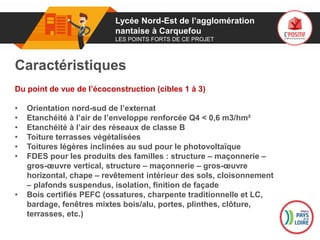

Caractéristiques
Du point de vue de l’écoconstruction (cibles 1 à 3)
• Orientation nord-sud de l’externat
• Etanchéité à l’air de l’enveloppe renforcée Q4 < 0,6 m3/hm²
• Etanchéité à l’air des réseaux de classe B
• Toiture terrasses végétalisées
• Toitures légères inclinées au sud pour le photovoltaïque
• FDES pour les produits des familles : structure – maçonnerie –
gros-œuvre vertical, structure – maçonnerie – gros-œuvre
horizontal, chape – revêtement intérieur des sols, cloisonnement
– plafonds suspendus, isolation, finition de façade
• Bois certifiés PEFC (ossatures, charpente traditionnelle et LC,
bardage, fenêtres mixtes bois/alu, portes, plinthes, clôture,
terrasses, etc.)
Logo
porteur
de projet
LES POINTS FORTS DE CE PROJET

Lycée de Carquefou - niveau performant

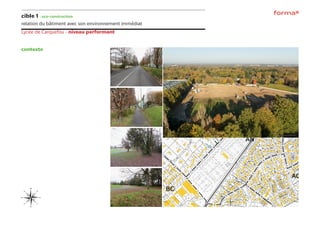

cible 1 - eco-construction
relation du bâtiment avec son environnement immédiat
contexte

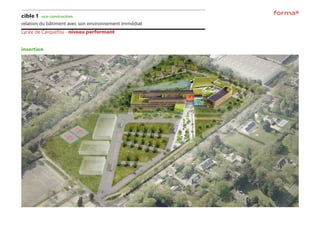

insertion

plan masse bioclimatique

gestion des flux

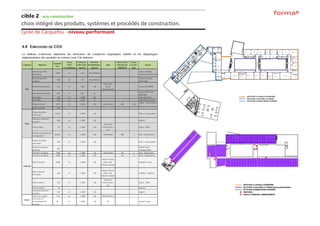

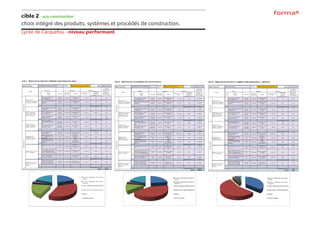

choix intégré des produits, systèmes et procédés de construction.

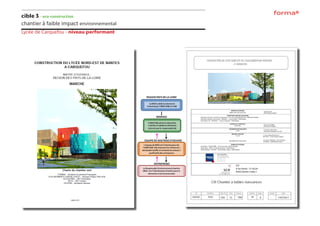

chantier à faible impact environnemental

01 Lycée Nord-Est de l’agglomération

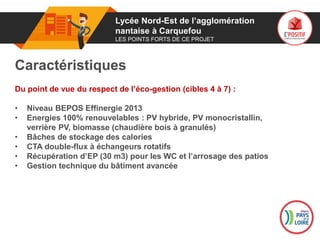

Caractéristiques
Du point de vue du respect de l’éco-gestion (cibles 4 à 7) :
• Niveau BEPOS Effinergie 2013
• Energies 100% renouvelables : PV hybride, PV monocristallin,
verrière PV, biomasse (chaudière bois à granulés)
• Bâches de stockage des calories
• CTA double-flux à échangeurs rotatifs
• Récupération d’EP (30 m3) pour les WC et l’arrosage des patios
• Gestion technique du bâtiment avancée
Logo
porteur
de projet

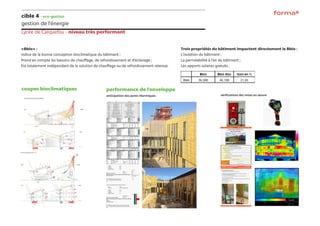

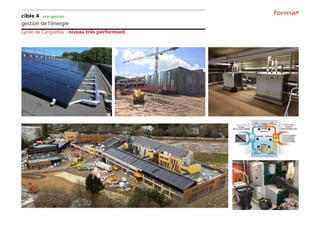

cible 4 - eco-gestion
gestion de l’énergie
Lycée de Carquefou - niveau très performant
performance de l’enveloppe
anticipation des ponts thermiques
coupes bioclimatiques
vérifications des mises en oeuvre
«Bbio» :
Indice de la bonne conception bioclimatique du bâtiment :
Prend en compte les besoins de chauffage, de refroidissement et d’éclairage ;
Est totalement indépendant de la solution de chauffage ou de refroidissement retenue.
Trois propriétés du bâtiment impactent directement le Bbio :
L’isolation du bâtiment ;
La perméabilité à l’air du bâtiment ;
Les apports solaires gratuits .

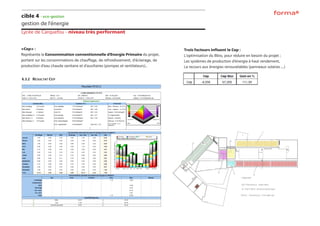

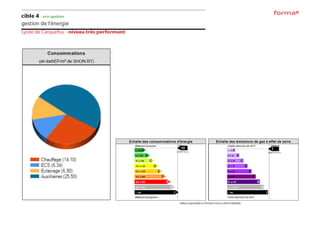

«Cep» :
Représente la Consommation conventionnelle d’Energie Primaire du projet,
portant sur les consommations de chauffage, de refroidissement, d’éclairage, de
production d’eau chaude sanitaire et d’auxiliaires (pompes et ventilateurs)..
Trois facteurs influent le Cep :
L’optimisation du Bbio, pour réduire en besoin du projet ;
Les systèmes de production d’énergie à haut rendement,
Le recours aux énergies renouvelables (panneaux solaires ...)

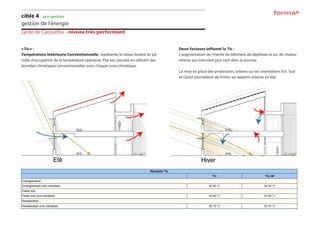

«Tic» :
Température Intérieure Conventionnelle, représente la valeur horaire en pé-
riode d’occupation de la température opérative. Elle est calculée en utilisant des
données climatiques conventionnelles pour chaque zone climatique.
Deux facteurs influent la Tic :
L’augmentation de l’inertie du bâtiment de déphaser le pic de chaleur
interne qui intervient plus tard dans la journée.
La mise en place des protections solaires sur les orientations Est, Sud
et Ouest permettent de limiter les apports solaires en été.

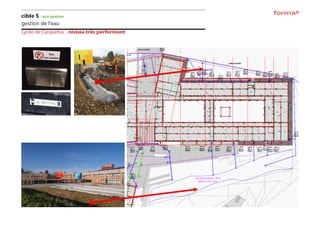

gestion de l’eau

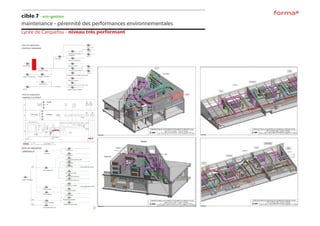

maintenance - pérennité des performances environnementales

01

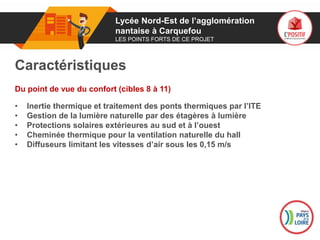

Caractéristiques
Du point de vue du confort (cibles 8 à 11)
• Inertie thermique et traitement des ponts thermiques par l’ITE
• Gestion de la lumière naturelle par des étagères à lumière
• Protections solaires extérieures au sud et à l’ouest
• Cheminée thermique pour la ventilation naturelle du hall
• Diffuseurs limitant les vitesses d’air sous les 0,15 m/s
Logo
porteur
de projet

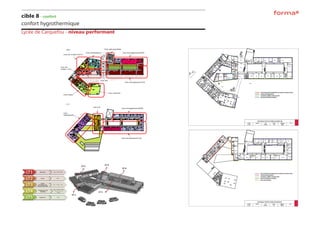

cible 8 - confort
confort hygrothermique

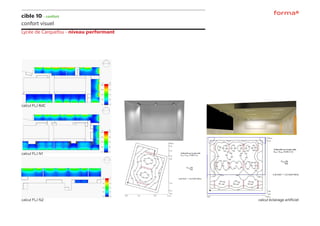

cible 10 - confort
confort visuel
calcul FLJ RdC
calcul FLJ N1
calcul FLJ N2 calcul éclairage artificiel

01

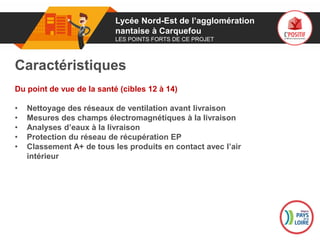

Caractéristiques
Du point de vue de la santé (cibles 12 à 14)
• Nettoyage des réseaux de ventilation avant livraison
• Mesures des champs électromagnétiques à la livraison
• Analyses d’eaux à la livraison
• Protection du réseau de récupération EP
• Classement A+ de tous les produits en contact avec l’air
intérieur
Logo
porteur
de projet

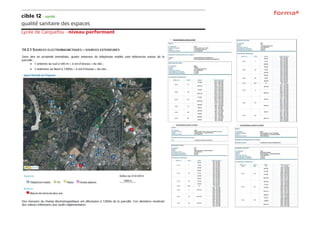

cible 12 - santé
qualité sanitaire des espaces

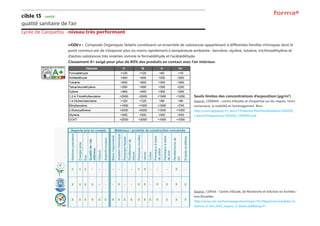

cible 13 - santé
qualité sanitaire de l’air
«COV» : Composés Organiques Volatils constituent un ensemble de substances appartenant à différentes familles chimiques dont le
point commun est de s’évaporer plus ou moins rapidement à température ambiante : benzène, styrène, toluène, trichloroéthylène et
d’autres substances très volatiles comme le formaldéhyde et l’acétaldéhyde.
Classement A+ exigé pour plus de 80% des produits en contact avec l’air intérieur.
Seuils limites des concentrations d’exposition (μg/m3
)
Source : CEREMA - centre d’études et d’expertise sur les risques, l’envi-
ronnement, la mobilité et l’aménagement Bron
http://www.appanpc.fr/_docs/7/fckeditor/file/Manifestation/140204_
Cancers/Diaporamas/140204_CEREMA.pdf
Source : CERAA - Centre d’Etude, de Recherche et d’Action en Architec-
ture Bruxelles
http://www.cstc.be/homepage/download.cfm?dtype=services&doc=3_
Seance_d_info_VOC_expose_3_labels.pdf&lang=fr

01

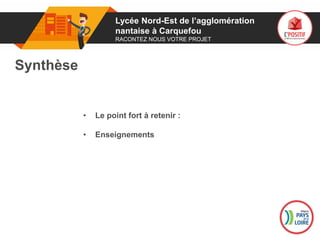

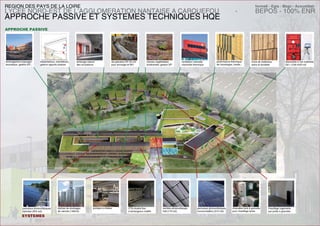

Synthèse
• Le point fort à retenir :
• Enseignements
Logo
porteur
de projet
RACONTEZ NOUS VOTRE PROJET
