LE BIM ET LA GESTION DE LA
DONNÉE EN VUE DE LA
MAINTENANCE D'UN OUVRAGE
Jeudi 6
juin 2019

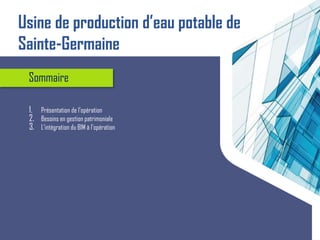

1. Présentation de l’opération
2. Besoins en gestion patrimoniale
3. L’intégration du BIM à l’opération
Sommaire

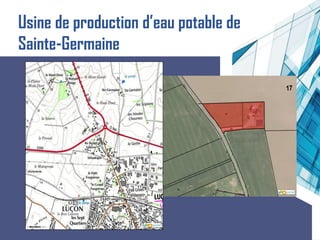

Usine de production d’eau potable de
Sainte-Germaine
Présentation des intervenants
Elisabeth MACE
Conducteure d’Opérations
Contributrice BIM
Guillaume BOULASSIER
Chef de Projet
BIM Manager
Usine de production d’eau potable de
Sainte-Germaine

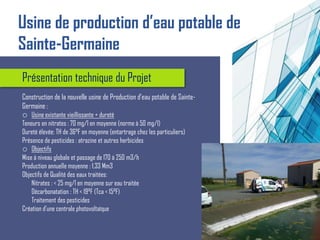

Présentation technique du Projet
Construction de la nouvelle usine de Production d’eau potable de Sainte-
Germaine :
o Usine existante vieillissante + dureté
Teneurs en nitrates : 70 mg/l en moyenne (norme à 50 mg/l)
Dureté élevée: TH de 36°F en moyenne (entartrage chez les particuliers)
Présence de pesticides : atrazine et autres herbicides
o Objectifs
Mise à niveau globale et passage de 170 à 250 m3/h
Production annuelle moyenne : 1,33 Mm3
Objectifs de Qualité des eaux traitées:
Nitrates : < 25 mg/l en moyenne sur eau traitée
Décarbonatation : TH < 19°F (Tca < 15°F)
Traitement des pesticides
Création d’une centrale photovoltaïque
Usine de production d’eau potable de
Sainte-Germaine

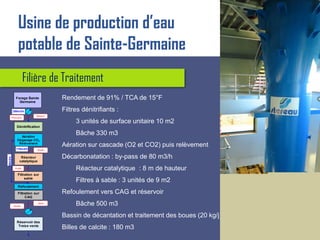

Filière de Traitement
Usine de production d’eau
potable de Sainte-Germaine
Forage Sainte
Germaine
250m3/h
Dénitrification
Réservoir des
Treize vents
Javel
Réacteur
catalytique
Aération
Dégazage CO2
Relèvement
Filtration sur
CAG
Soude
Ethanol
Acide
Refoulement
Soude
Filtration sur
sable
170m3/h
80m3/h
Phospho.
Rendement de 91% / TCA de 15°F
Filtres dénitrifiants :
3 unités de surface unitaire 10 m2
Bâche 330 m3
Aération sur cascade (O2 et CO2) puis relèvement
Décarbonatation : by-pass de 80 m3/h
Réacteur catalytique : 8 m de hauteur
Filtres à sable : 3 unités de 9 m2
Refoulement vers CAG et réservoir
Bâche 500 m3
Bassin de décantation et traitement des boues (20 kg/j)
Billes de calcite : 180 m3
Usine de production d’eau potable de
Sainte-Germaine

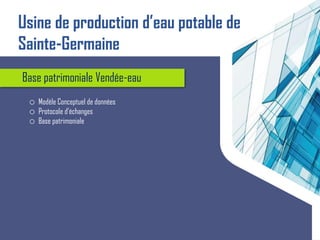

Base patrimoniale Vendée-eau
o Modèle Conceptuel de données
o Protocole d’échanges
o Base patrimoniale
Usine de production d’eau potable de
Sainte-Germaine

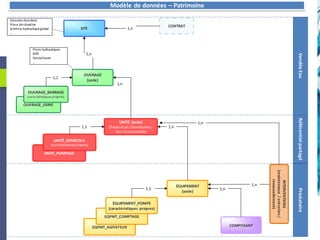

Modèle conceptuel
Usine de production d’eau potable de
Sainte-Germaine
UNITÉ_POMPAGE
EQPMT_AGITATEUR
EQPMT_COMPTAGE
Modèle de données – Patrimoine
SITE
OUVRAGE
(socle)
COMPOSANT
ÉQUIPEMENT
(socle)
UNITÉ (socle)
[Production/ Distribution/
Non fonctionnelle)
1,n
1,n
1,n
PrestataireVendéeEau
1,n
Référentielpartagé
INTERVENTIONS
(maintenance/entretien/
renouvellement)
1,n
1,n
Plans hydrauliques
DOE
Synoptiques
…
ÉQUIPEMENT_POMPE
(caractéristiques propres)
1,1
OUVRAGE_USINE
OUVRAGE_BARRAGE
(caractéristiques propres)
1,1
UNITÉ_GENIECIVIL
(caractéristiques propres)
1,1
Données foncières
Plans desituation
Schéma hydrauliqueglobal
…
CONTRAT
1,n
Protocole d’échanges
Usine de production d’eau potable de
Sainte-Germaine

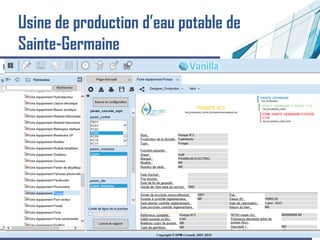

Base patrimoniale Vendée-eau
Usine de production d’eau potable de
Sainte-Germaine
Les niveaux de maturité du BIM ?
Source: Conrad Boton, Sylvain Kubicki. Maturité des pratiques BIM : Dimensions de modélisation, pratiques collaboratives et technologies (inspiré par Bilal Succar) https://hal.archives-ouvertes.fr/hal-
01025675/document
Usine de production d’eau potable de
Sainte-Germaine
Intégration du BIM
o Conception BIM niveau 1
o Non prévu au Marché
o Volonté SAFEGE augmenter maturité
o Travail de modélisation
o Intérêt de Vendée Eau
o Renseignement de la base patrimoniale
o Volonté d’améliorer les DOE
o Travaux BIM niveau II
o Intégration au DCE
o Rédaction d’une convention BIM
Usine de production d’eau potable de
Sainte-Germaine
Usine de production d’eau potable de
Sainte-Germaine

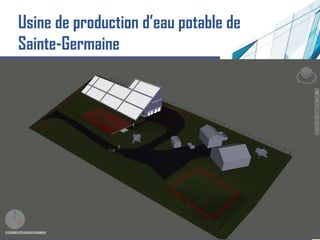

Intégration de la méthode BIM
Convention BIM
Usages retenus par le MOA :
o Immersion
o Modélisation de conception
o Revue de conception
o Production des livrables 2D
o Classification (codification)
o Coordination 3D
o Consolidation de la maquette numérique
o Gestion des Actifs / Gestions des ouvrages et équipements
Usine de production d’eau potable de
Sainte-Germaine
LOD, LOI, Niveau de détail, Niveau de Développement... ?
Niveau de Développement
A l’échelle du projet
Usine de production d’eau potable de
Sainte-Germaine

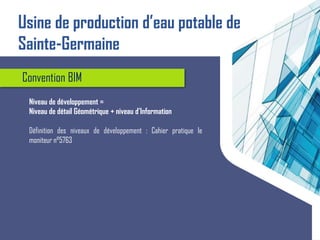

Convention BIM
Niveau de développement =
Niveau de détail Géométrique + niveau d’Information
Définition des niveaux de développement : Cahier pratique le
moniteur n°5763
Usine de production d’eau potable de
Sainte-Germaine
Usine de production d’eau potable de
Sainte-Germaine
Equipements électromécaniques (pompes, compresseurs, etc.)
PRO
ND Emprise et géométrie + positionnement 3D
NI Cotation de caractéristiques géométriques globales Cote
NI Type Texte
NI Fonction Texte
NI Caractéristiques principales : débit nominal, pression nominale, HMT… unité
NI Puissance nominale kW
ND Degré de détail adapté à chaque élément, selon les contraintes du projet de
maintenance
3D
NI Cotation de caractéristiques géométriques détaillées des équipements principaux
(cotes hors-tout + emprises pour maintenance)
Cote
NI Référencement PID des équipements principaux Texte
EXE
NI Cotation de caractéristiques géométriques détaillées Cote
NI Référencement PID complet Texte
NI Caractéristiques complètes Texte
NI Référencement dossier d’agrément (référence externe) Texte
NI Référencement GMAO (si différent) Texte
NI Marque du matériel Texte
NI Référence fournisseur du matériel Texte
NI Charges appliquées aux structures daN
DOE
NI DOE – dossier d’essais et mise en service (référence externe) N°/Texte
NI DOE – dossier d’essais des équipements de manutention (référence externe) N°/Texte
NI DIUO – dossier de maintenance (référence externe) N°/Texte
NI Date d’installation Texte
NI Date de mise en service Texte

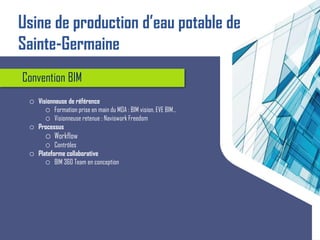

Convention BIM
o Visionneuse de référence
o Formation prise en main du MOA : BIM vision, EVE BIM…
o Visionneuse retenue : Naviswork Freedom
o Processus
o Workflow
o Contrôles
o Plateforme collaborative
o BIM 360 Team en conception
Usine de production d’eau potable de
Sainte-Germaine

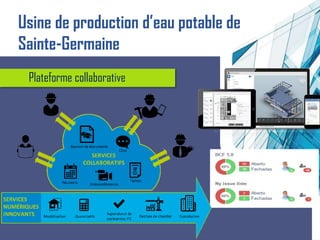

Plateforme collaborative
Usine de production d’eau potable de
Sainte-Germaine

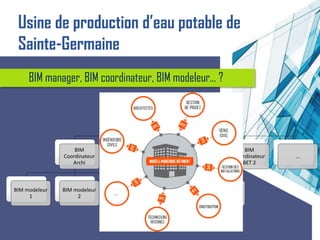

BIM manager, BIM coordinateur, BIM modeleur... ?
BIM manager
BIM
Coordinateur
Archi
BIM modeleur
1
BIM modeleur
2
...
BIM
Coordinateur
BET 1
BIM modeleur
1
...
BIM
Coordinateur
BET 2
...
Usine de production d’eau potable de
Sainte-Germaine
Les nouvelles technologies... ?
Usine de production d’eau potable de
Sainte-Germaine
Usine de production d’eau potable de
Sainte-Germaine
MERCI POUR VOTRE ATTENTION
SAFEGE
Guillaume BOULASSIER
Chef de Projet - BIM manager
Mobile: 06 74 90 98 48
Tel: 02 90 22 53 76
Courriel : guillaume.boulassier@safege.fr
Site : www.safege.fr
Usine de production d’eau potable de
Sainte-Germaine
VENDEE EAU
Elisabeth MACE
Conducteure d’Opérations
Mobile: 06 26 55 39 68
Tel: 02 51 24 28 05
Courriel : elisabeth.mace@vendee-eau.fr
Site : www.vendee-eau.fr
