1. « Le BIM au service de tous les acteurs de la construction »
26 mars 2015
Laurent ROSSEZ, Président

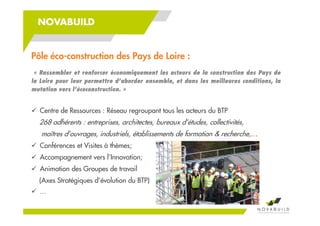

2. Pôle éco-construction des Pays de Loire :
« Rassembler et renforcer économiquement les acteurs de la construction des Pays de
la Loire pour leur permettre d’aborder ensemble, et dans les meilleures conditions, la
mutation vers l’écoconstruction. »
Centre de Ressources : Réseau regroupant tous les acteurs du BTP
268 adhérents : entreprises, architectes, bureaux d’études, collectivités,
maîtres d’ouvrages, industriels, établissements de formation & recherche,…
Conférences et Visites à thèmes;
Accompagnement vers l’Innovation;
Animation des Groupes de travail
(Axes Stratégiques d’évolution du BTP)
…
NOVABUILD

3. Groupe de Réflexion GR1 « Numérisation du BTP »
Démarche de travail sur le BIM
Objectifs :
Travail en Ateliers de créativité
Identification des leviers / freins
Guider les TPE qui veulent passer au BIM
Partage des expériences entre adhérents.
Construction d’un capital de compétences.

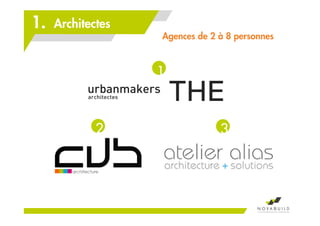

4. Architectes1.
Agences de 2 à 8 personnes
1
2 3

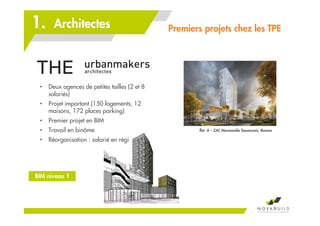

5. Premiers projets chez les TPE
Îlot A – ZAC Normandie Saumurois, Rennes
BIM niveau 1
Architectes1.
• Deux agences de petites tailles (2 et 8
salariés)
• Projet important (150 logements, 12
maisons, 172 places parking)
• Premier projet en BIM
• Travail en binôme
• Réorganisation : salarié en régi

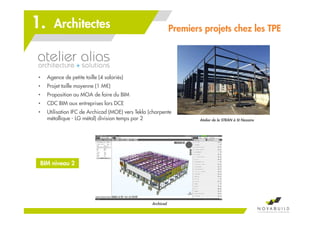

6. • Agence de petite taille (4 salariés)
• Projet taille moyenne (1 M€)
• Proposition au MOA de faire du BIM
• CDC BIM aux entreprises lors DCE
• Utilisation IFC de Archicad (MOE) vers Tekla (charpente
métallique - LG métal) division temps par 2
Premiers projets chez les TPE
Atelier de la STRAN à St Nazaire
Archicad
BIM niveau 2
Architectes1.

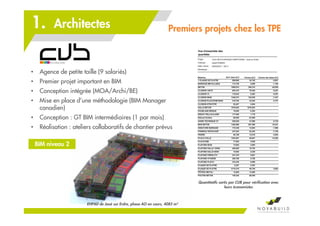

7. EHPAD de Joué sur Erdre, phase AO en cours, 4085 m²
• Agence de petite taille (9 salariés)
• Premier projet important en BIM
• Conception intégrée (MOA/Archi/BE)
• Mise en place d’une méthodologie (BIM Manager
canadien)
• Conception : GT BIM intermédiaires (1 par mois)
• Réalisation : ateliers collaboratifs de chantier prévus
Quantitatifs sortis par CUB pour vérification avec
leurs économistes
Premiers projets chez les TPEArchitectes1.
BIM niveau 2

8. Les retours des professionnels
Les bénéfices
du passage
au BIM
Gain de temps Saisie
Révision projet
Mise à jour des documents
Meilleure appréhension du
projet
Simplicité à visualiser
Visibilité sur les éléments complexes
Meilleure visibilité des surfaces et quantités
Travail collaboratif facilité Transfert d’information plus efficace
Synthèse facilitée
Meilleure préparation du chantier
Le niveau de
mutation des
entreprises
Formation des salariés Entre 20 et 60 % des salariés formés
Parfois le recrutement d’un BIM manager
(CUB)
Parc informatique déployé 20 à 40 % du parc informatique équipé
Architectes1.

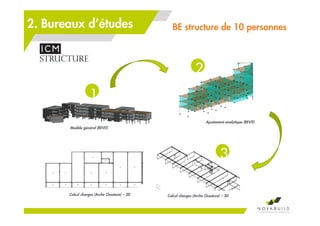

9. BE structure de 10 personnes2. Bureaux d’études
Modèle général (REVIT)
Ajustement analytique (REVIT)
1
Calcul charges (Arche Ossature) – 3DCalcul charges (Arche Ossature) – 2D
1
2
3

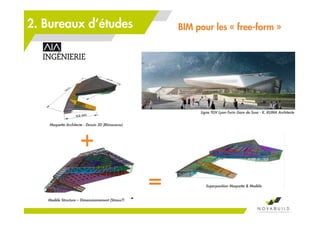

10. Ligne TGV Lyon-Turin Gare de Suse - K. KUMA Architecte
BIM pour les « free-form »2. Bureaux d’études
Maquette Architecte - Dessin 3D (Rhinoceros)
Modèle Structure – Dimensionnement (Straus7)
Superposition Maquette & Modèle
+
=

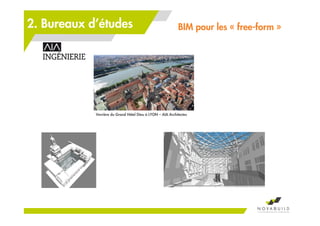

11. Verrière du Grand Hôtel Dieu à LYON – AIA Architectes
BIM pour les « free-form »2. Bureaux d’études

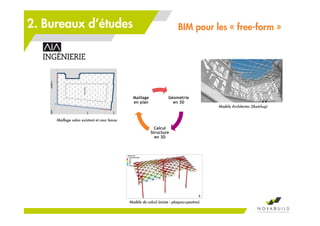

12. Géométrie
en 3D
Calcul
Structure
en 3D
Maillage
en plan
Modèle Architectes (Sketchup)
Maillage selon existant et cour basse
Modèle de calcul (mixte : plaques+poutres)
BIM pour les « free-form »2. Bureaux d’études

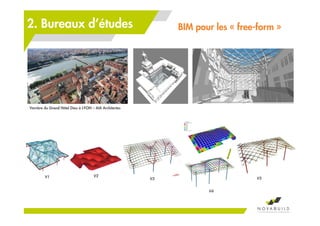

13. Verrière du Grand Hôtel Dieu à LYON – AIA Architectes
BIM pour les « free-form »2. Bureaux d’études
V1 V2
V3
V4
V5

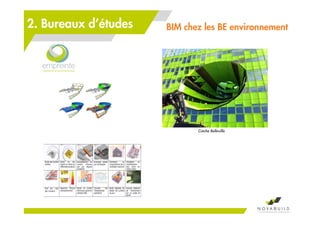

14. BIM chez les BE environnement2. Bureaux d’études
Crèche Belleville

15. • Utilisation de CAO pour la construction depuis 4 ans
• Importation des plans d’architectes dans CATIA
• Ensemble des détails de la construction ajoutés avec les
artisans
• Résultat final : maquette complète (cotes précises pour
chaque artisan)
Constructeur boisArtisans - PME3.
Maison BBC, PAILHAC – N. ALBERT architectes
Vues des réseaux
BIM niveau 2

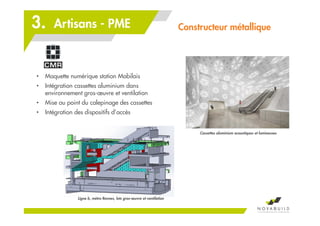

16. • Maquette numérique station Mabilais
• Intégration cassettes aluminium dans
environnement gros-œuvre et ventilation
• Mise au point du calepinage des cassettes
• Intégration des dispositifs d’accès
Constructeur métalliqueArtisans - PME3.
Cassettes aluminium acoustiques et lumineuses
Ligne b, métro Rennes, lots gros-œuvre et ventilation

17. Artisan façadierArtisans - PME3.
• En rénovation : modélisation du support en 3D à partir de
relevés de cotes du bâtiment existant (photogramétrie)
• Plans de calepinage et ossature semi-automatisés
• Comptabilisation en quantités et surface des objets «parement»
Vue éclatée du bardage
Modélisation 3D de la résidence Vent d’Autan, Aulnay sous bois
BIM niveau 1

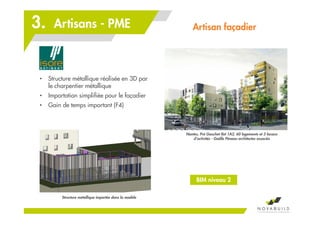

18. Artisan façadierArtisans - PME3.
• Structure métallique réalisée en 3D par
le charpentier métallique
• Importation simplifiée pour le façadier
• Gain de temps important (F4)
Nantes, Pré Gauchet Ilot 1A2, 60 logements et 3 locaux
d'activités - Gaëlle Péneau architectes associés
Structure métallique importée dans la modèle
BIM niveau 2

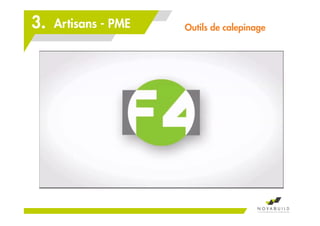

19. Artisans - PME3. Outils de calepinage

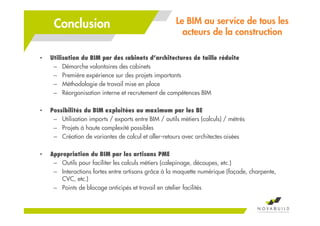

20. • Utilisation du BIM par des cabinets d’architectures de taille réduite
– Démarche volontaires des cabinets
– Première expérience sur des projets importants
– Méthodologie de travail mise en place
– Réorganisation interne et recrutement de compétences BIM
• Possibilités du BIM exploitées au maximum par les BE
– Utilisation imports / exports entre BIM / outils métiers (calculs) / métrés
– Projets à haute complexité possibles
– Création de variantes de calcul et aller-retours avec architectes aisées
• Appropriation du BIM par les artisans PME
– Outils pour faciliter les calculs métiers (calepinage, découpes, etc.)
– Interactions fortes entre artisans grâce à la maquette numérique (façade, charpente,
CVC, etc.)
– Points de blocage anticipés et travail en atelier facilités
Le BIM au service de tous les
acteurs de la construction
Conclusion

21. Merci de votre attention.
Laurent ROSSEZ, Président
