1. Le BIM dans tous ses états
La modélisation
et les échanges BIM

2. La modélisation et les échanges BIM

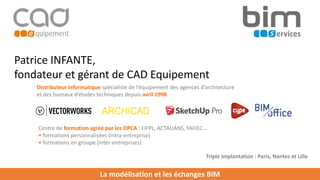

Patrice INFANTE,
fondateur et gérant de CAD Equipement
Distributeur informatique spécialiste de l’équipement des agences d’architecture
et des bureaux d’études techniques depuis avril 1998
Centre de formation agréé par les OPCA : FIFPL, ACTALIANS, FAFIEC…
• formations personnalisées (intra-entreprise)
• formations en groupe (inter-entreprises)
Triple implantation : Paris, Nantes et Lille

3. La modélisation et les échanges BIM

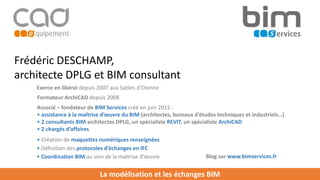

Associé – fondateur de BIM Services créé en juin 2015 :
• assistance à la maîtrise d’œuvre du BIM (architectes, bureaux d’études techniques et industriels…)
• 2 consultants BIM architectes DPLG, un spécialiste REVIT, un spécialiste ArchiCAD
• 2 chargés d’affaires
Frédéric DESCHAMP,
architecte DPLG et BIM consultant
• Création de maquettes numériques renseignées
Exerce en libéral depuis 2007 aux Sables d’Olonne
Formateur ArchiCAD depuis 2008
• Définition des protocoles d’échanges en IFC
• Coordination BIM au sein de la maitrise d’œuvre Blog sur www.bimservices.fr

4. La modélisation et les échanges BIM
La modélisation et les échanges BIM
ou Comment s’y prendre pour faire du BIM
lorsqu’on est Maître d’Œuvre ?

5. La modélisation et les échanges BIM

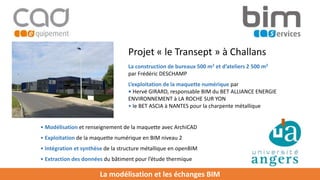

La construction de bureaux 500 m2 et d’ateliers 2 500 m2
par Frédéric DESCHAMP
L’exploitation de la maquette numérique par
• Hervé GIRARD, responsable BIM du BET ALLIANCE ENERGIE
ENVIRONNEMENT à LA ROCHE SUR YON
• le BET ASCIA à NANTES pour la charpente métallique
Projet « le Transept » à Challans
• Exploitation de la maquette numérique en BIM niveau 2
• Intégration et synthèse de la structure métallique en openBIM
• Extraction des données du bâtiment pour l’étude thermique
• Modélisation et renseignement de la maquette avec ArchiCAD

6. La modélisation et les échanges BIM
Définitions : maquette numérique, BIM, openBIM
La maquette numérique est une maquette 3D avec ses caractéristiques géométriques et des
renseignements sur la nature de tous les objets utilisés
Le BIM est une méthode de travail basée sur la collaboration autour de maquettes numériques
Le BIM-IFC ou openBIM est le modèle de données utilisé dans les
maquettes numériques afin d’assurer l’interopérabilité quels que
soient les logiciels utilisés
• BIM pour « Building Information Model »
• BIM pour « Building Information Modeling »
• BIM pour « Building Information Management »

7. La modélisation et les échanges BIM

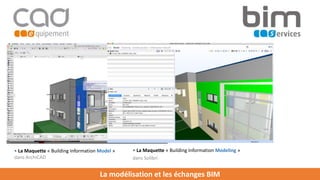

• La Maquette « Building Information Modeling »
dans Solibri
• La Maquette « Building Information Model »
dans ArchiCAD

8. La modélisation et les échanges BIM

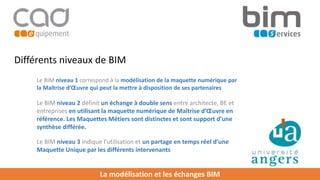

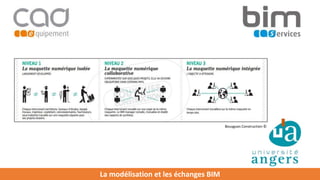

Différents niveaux de BIM
Le BIM niveau 1 correspond à la modélisation de la maquette numérique par
la Maîtrise d’Œuvre qui peut la mettre à disposition de ses partenaires
Le BIM niveau 2 définit un échange à double sens entre architecte, BE et
entreprises en utilisant la maquette numérique de Maîtrise d’Œuvre en
référence. Les Maquettes Métiers sont distinctes et sont support d’une
synthèse différée.
Le BIM niveau 3 indique l’utilisation et un partage en temps réel d’une
Maquette Unique par les différents intervenants

9. La modélisation et les échanges BIM
Bouygues Construction ©

10. La modélisation et les échanges BIM
Le BIM « pas à pas »
Nous parlons aujourd’hui de deux concepts distincts niveaux de développement (ND)
Français et des LOD américains (Level of Developpment — Première édition en 2008) même
si certains parallèles peuvent être effectués entre les deux logiques
Le ND1 correspond à la phase Esquisse
Le ND6 contient des informations pour la maintenance et l’exploitation de
l’ouvrage
Le ND2 correspond à la phase APS
Le niveau de développement colle aux phases et à
l’usage qui doit être fait du modèle BIM.
Le ND3 va de la phase APD au PRO
Le ND4 Correspond à la phase de Synthèse Chantier
Le ND5 Correspond à la Production des DOE

11. La modélisation et les échanges BIM

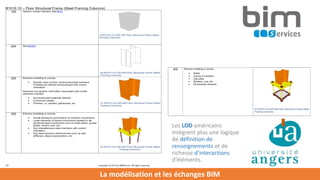

Les LOD américains
intègrent plus une logique
de définition de
renseignements et de
richesse d’interactions
d‘éléments.

12. La modélisation et les échanges BIM

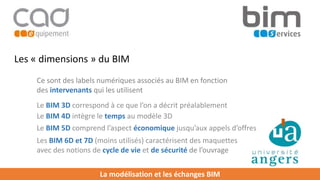

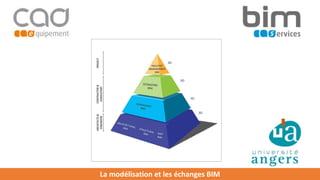

Les « dimensions » du BIM
Ce sont des labels numériques associés au BIM en fonction
des intervenants qui les utilisent
Les BIM 6D et 7D (moins utilisés) caractérisent des maquettes
avec des notions de cycle de vie et de sécurité de l’ouvrage
Le BIM 3D correspond à ce que l’on a décrit préalablement
Le BIM 4D intègre le temps au modèle 3D
Le BIM 5D comprend l’aspect économique jusqu’aux appels d’offres

13. La modélisation et les échanges BIM

14. La modélisation et les échanges BIM
Quelles sont les obligations légales en Mai 2016 ?
• Depuis 2014 « rumeur » d’une obligation légale, pas de texte réglementaire
en France à ce jour.
• Cela a lancé une démarche BIM chez les acteurs de la construction
et de plus nombreuses demandes de Maître d’Ouvrage Public et
d’initiatives d’Equipe de maîtrise d’Œuvre qu’auparavant
• On observe aujourd’hui des niveaux très disparates (archis, BE,
entreprises)
« Le BIM c’est construire avant de construire »
• Certains pays Européens dont le Royaume Uni ont franchi le pas

15. La modélisation et les échanges BIM

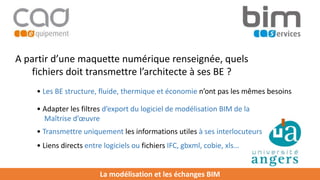

A partir d’une maquette numérique renseignée, quels
fichiers doit transmettre l’architecte à ses BE ?
• Les BE structure, fluide, thermique et économie n’ont pas les mêmes besoins
• Adapter les filtres d’export du logiciel de modélisation BIM de la
Maîtrise d’œuvre
• Transmettre uniquement les informations utiles à ses interlocuteurs
• Liens directs entre logiciels ou fichiers IFC, gbxml, cobie, xls…

16. La modélisation et les échanges BIM

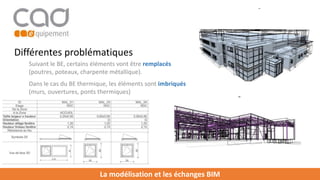

Suivant le BE, certains éléments vont être remplacés
(poutres, poteaux, charpente métallique).
Dans le cas du BE thermique, les éléments sont imbriqués
(murs, ouvertures, ponts thermiques)
Différentes problématiques

17. La modélisation et les échanges BIM

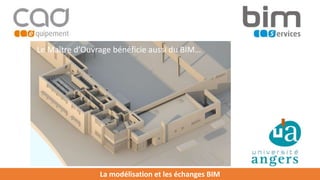

Le Maître d’Ouvrage bénéficie aussi du BIM…

18. La modélisation et les échanges BIM
L’IFC est-elle la seule passerelle d’échange ?
• IFC4 est la référence elle est la norme ISO du BIM
• GBXML assez courant dans les échanges avec logiciels de thermique
• XLS pour les échanges avec les économistes et les Thermiciens
• PDF ou DWG ne sont pas BIM mais aident à la compréhension
• BCF permet d’ajouter des commentaires associés à l’IFC
•« plugs directs » entre logiciels par ex. Revit ou ArchiCAD vers BIMoffice

19. La modélisation et les échanges BIM

20. La modélisation et les échanges BIM

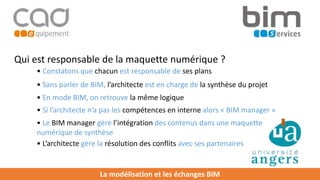

Qui est responsable de la maquette numérique ?
• Constatons que chacun est responsable de ses plans
• Sans parler de BIM, l’architecte est en charge de la synthèse du projet
• Si l’architecte n’a pas les compétences en interne alors « BIM manager »
• Le BIM manager gère l’intégration des contenus dans une maquette
numérique de synthèse
• L’architecte gère la résolution des conflits avec ses partenaires
• En mode BIM, on retrouve la même logique

21. La modélisation et les échanges BIM

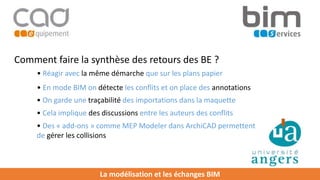

Comment faire la synthèse des retours des BE ?
• Réagir avec la même démarche que sur les plans papier
• En mode BIM on détecte les conflits et on place des annotations
• Cela implique des discussions entre les auteurs des conflits
• Des « add-ons » comme MEP Modeler dans ArchiCAD permettent
de gérer les collisions
• On garde une traçabilité des importations dans la maquette

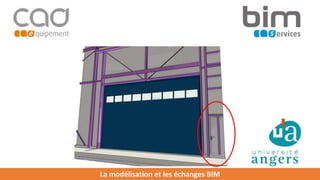

22. La modélisation et les échanges BIM

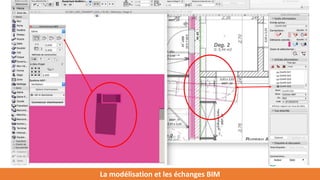

23. La modélisation et les échanges BIM

24. La modélisation et les échanges BIM

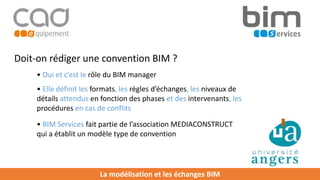

Doit-on rédiger une convention BIM ?
• Oui et c’est le rôle du BIM manager
• Elle définit les formats, les règles d’échanges, les niveaux de
détails attendus en fonction des phases et des intervenants, les
procédures en cas de conflits
• BIM Services fait partie de l’association MEDIACONSTRUCT
qui a établit un modèle type de convention

25. L’essentiel d’une Convention BIM à la Française
BIM Management
(Convention BIM)
• Règles BIM du projet
• Rôles et Responsabilités
• Procédure d’intégration des contributeurs
• Codification-classification
• Segmentation des modèles
• Droits d’accès
• Processus d’échange
• Contrôle de la qualité BIM des modèles
• Synthèses géométrique et technique
• Réunions
• Intégration au Plannings
• OPR et DOE
Technique BIM
(Charte BIM)
• Logiciels
• Formats d’échange
• Coordonnés Projet
• Niveaux de définition par phase
• Niveaux d’information par phase
• Niveaux de coordination
• Liens à des bases de données externes
• Niveau de maitrise des contributeurs
Contractualisation
• Planification des restitutions des
modèles et documents
• Objectifs BIM du maitre d’ouvrage et
des Contributeurs BIM du projet
• Liste des livrables BIM
• Annexes : Convention BIM et Charte
BIM
La modélisation et les échanges BIM

26. La modélisation et les échanges BIM

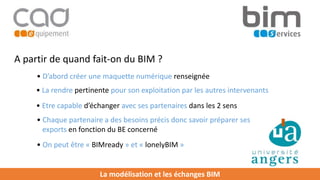

A partir de quand fait-on du BIM ?
• D’abord créer une maquette numérique renseignée
• La rendre pertinente pour son exploitation par les autres intervenants
• Chaque partenaire a des besoins précis donc savoir préparer ses
exports en fonction du BE concerné
• Etre capable d’échanger avec ses partenaires dans les 2 sens
• On peut être « BIMready » et « lonelyBIM »

27. La modélisation et les échanges BIM

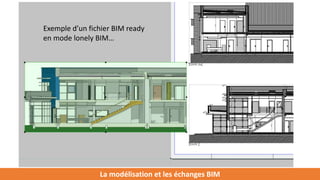

Exemple d’un fichier BIM ready
en mode lonely BIM…

28. La modélisation et les échanges BIM

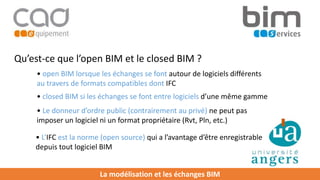

Qu’est-ce que l’open BIM et le closed BIM ?
• open BIM lorsque les échanges se font autour de logiciels différents
au travers de formats compatibles dont IFC
• closed BIM si les échanges se font entre logiciels d’une même gamme
• L’IFC est la norme (open source) qui a l’avantage d’être enregistrable
depuis tout logiciel BIM
• Le donneur d’ordre public (contrairement au privé) ne peut pas
imposer un logiciel ni un format propriétaire (Rvt, Pln, etc.)

29. La modélisation et les échanges BIM
MERCI

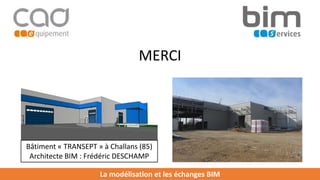

Bâtiment « TRANSEPT » à Challans (85)
Architecte BIM : Frédéric DESCHAMP
